大家好,我是眼睛君,我又来骗金币了!


一点废话

记得5年前攒了台小主机,第一次在大妈发原创的时候,被值友吐槽最多的就是那个双飞燕薄膜键盘,后来换了入门的机械键盘,也跟着eepw组装过GH60配列小键盘,最后捡了还不是光头的光头哥的贼鸥,自己翻新换了全新的樱桃青+PBT键帽,原键盘的混光灯实在太杀马特,也被我改成了雷蛇绿。

当年被吐槽的双飞燕当年被吐槽的双飞燕

eepw的GH60键盘eepw的GH60键盘

15年底的二手贼鸥车15年底的二手贼鸥车

下图就是用了4年多的贼鸥,主机还是之前的配置,只是因为桌面空间有限,被我换成了K39机箱,换机箱也发过一篇原创。桌面基本收拾干净了,唯一就是那根键盘线,感觉束缚着整个桌面,所以就一直想换一把无线机械键盘。

尚算干净的桌面尚算干净的桌面

双十一,站内推送的ikbc W210只需408,毫不犹豫的入了一个,到手后发现2.4G延迟到无法正常使用(可能接收器被我插了USB3.0口或者主机旁边的漫步者S2000单元磁性干扰太大),又退了货。上个月无意间在社区看到了@叁拾而立 关于客制化优联方案机械键盘的分享,我知道我的钱包又要遭殃了。

为什么要上车自组优联无线机械键盘:

1. 优联是当前最好的无线外设方案,没有之一(虽然优联也是2.4G,但是稳定性高、低功耗、支持多设备很)。

2. 罗技暂时没有使用无线优联方案的机械键盘产品!

3. 自组可以选择自己喜欢的轴体、键帽。当然这点对我来说无所谓,只要是青轴,键帽不要杀马特就可以。


入手渠道及价格

翻了一下站内几个优联客制化键盘的帖子,发现基本都是用罗技270/375s的拆机主控+定制PCB+适配的外壳组装,加了两个开车群,开车的套件都是84和87配列的。现在数字键盘对我来说并不重要了,所以索性都上车了。本文主要分享一下ZXL 87优联机械键盘套件。

套件主要由以下6部分组成

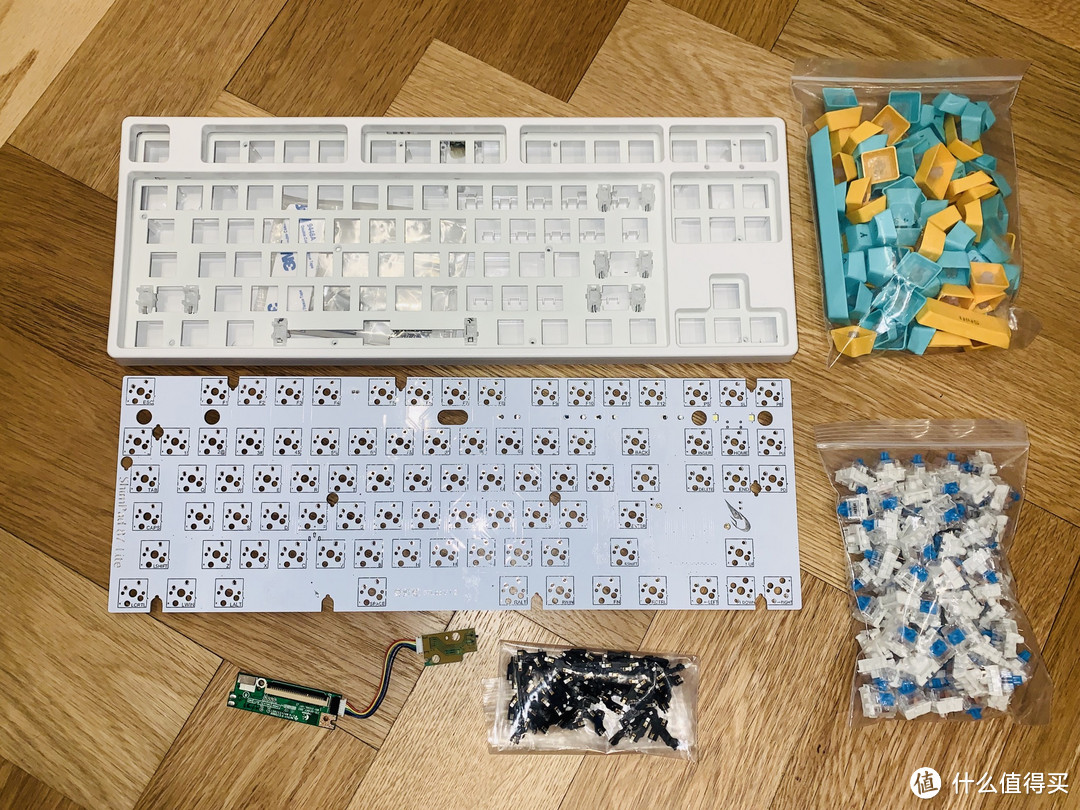

全部套件全部套件

1. 适配优联375s主控的87配列PCB+热拔插轴座套件,发车焊接好,179元。

2. 全新含定位钢板外壳,发车价99元。

3. 全新87颗佳达隆青轴,28元。

4. 卫星轴一套,已安装好并上润滑脂,15元。

5. 混色PBT键帽87键帽一套,淘宝48包邮。

6. 罗技K780键盘主控一个(K780主控和K375s主控基本一样,后者现在淘不到便宜的),淘宝60不包邮。

所以整套下来需要179+99+28+15+48+60=429不含运费,基本上和ikbc W200的市场价差不多,当然ikbc W200是cherry轴,如果上全新cherry轴,成本还要高一点。


套件设计亮点

1. 主控使用触电供电、螺丝固定:无需焊接,插上排线,拧上螺丝即可。

主控触电供电主控触电供电

2. lite版使用干电池供电,两节7号电池,优联低功耗,使用一年肯定没问题。

板载干电池卡扣板载干电池卡扣

3. 虽然lite版使用板载干电池供电方案,但是PCB预留供电接口,方便后期升级配置锂电池。

锂电池供电接口锂电池供电接口

4. 板载2颗贴片LED状态指示灯,和外壳100%匹配,可显示3种设备通道状态。

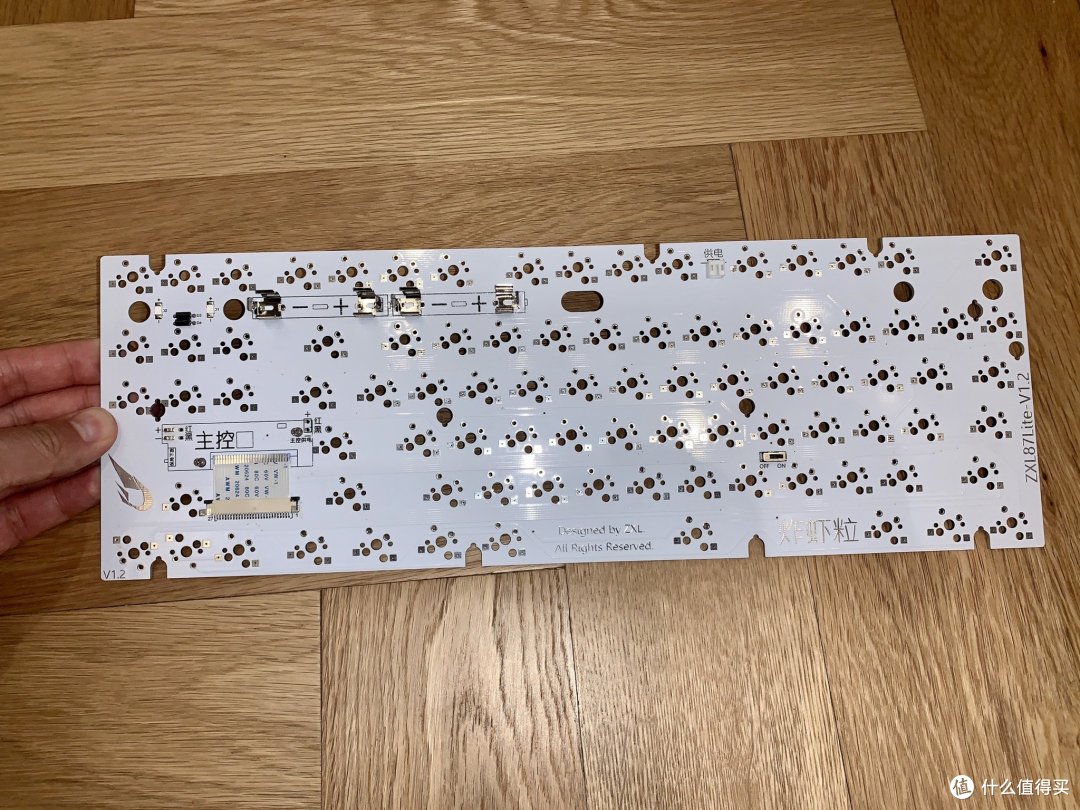

左上角的贴片LED指示灯左上角的贴片LED指示灯

5. 板载开关,和外壳100%匹配,方便必要时开关键盘(虽然我从来不关)。

开关和外壳100%匹配开关和外壳100%匹配

6. 外壳预留type-C孔,方便后期升级剪线分离供电。

发车外壳粘有Type-C口装饰发车外壳粘有Type-C口装饰


组装过程

为什么说是最简单的客制优联机械键盘套件,因为发车PCB已经焊好轴座,主控供电使用触点设计,外壳100%适配不需要修改内部加强筋,所以别说飞线了,连电烙铁都不用,只需一把螺丝刀即可完成全部组装。

当然只是简单组装让我觉得太简单了,然后我就让车主给我发了未焊接好轴座的PCB,结果就是自己没事找事焊了87个轴座,这部分就略过...从装轴开始。

1. PCB套上定位板,准备上轴。

PCB套上定位板PCB套上定位板

2. 依次插入87颗轴,注意插的过程看看轴脚触脚有没有插到轴座里。

上完轴上完轴

3. 装主控,安装电池后打开主控开关和PCB上的开关,主控状态指示灯亮,无误。

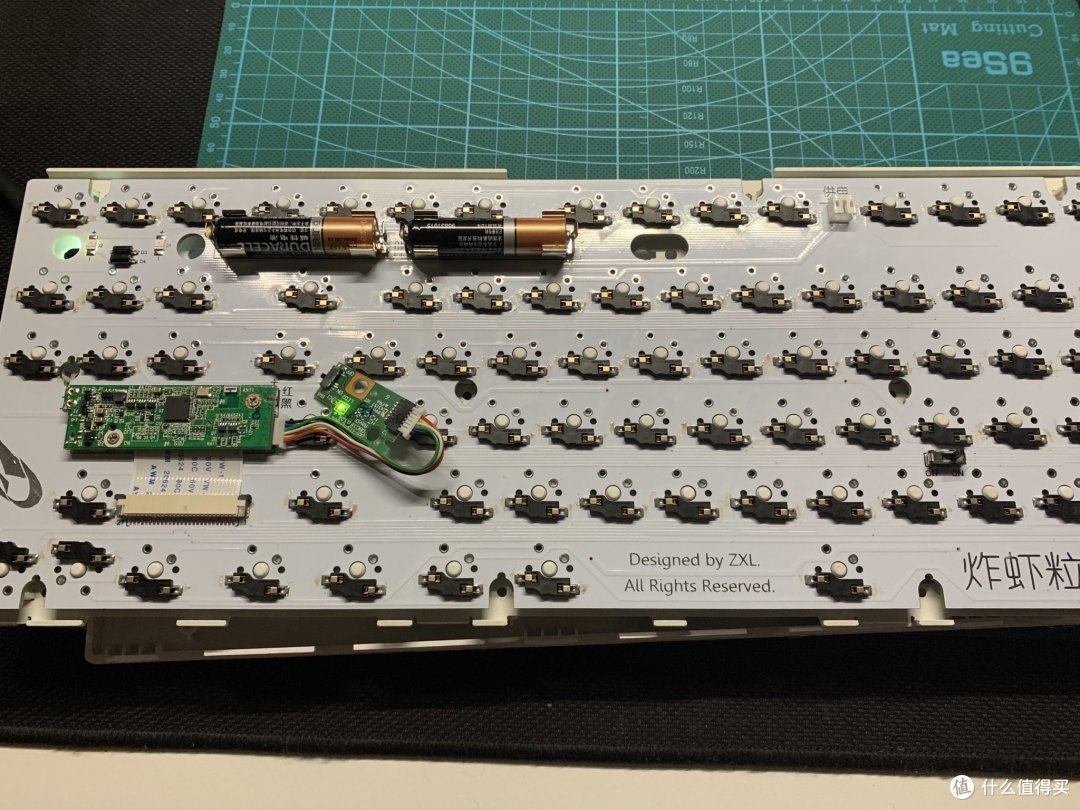

K780主控自带开关是单独小板K780主控自带开关是单独小板

4. 在Logitech Options软件里对设备进行配对。

添加设备添加设备

选择添加unifying设备选择添加unifying设备

关开PCB上的主控开关关开PCB上的主控开关

完成配对完成配对

因为使用的K780的主控,所以软件里的显示型号是K780。

5. 打开键盘按键测试软件或网页,测试键盘触发是否正常。

测试无误测试无误

K780可以通过Fn+P键切换Windows和Mac模式,刚装上是Mac模式,Win和Alt键是反的还纳闷了半天。

6. 拧螺丝,装外壳。定位板通过11颗小螺丝和底壳固定,底壳和上壳通过3颗螺丝固定。

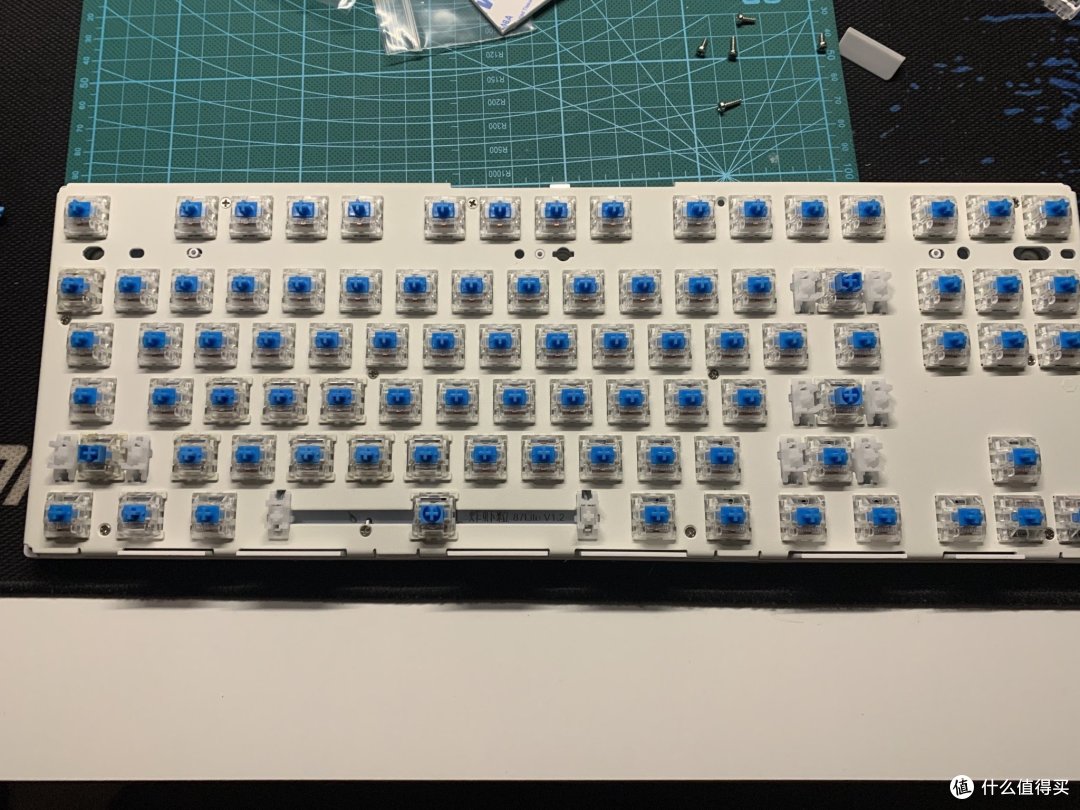

愉快拧螺丝愉快拧螺丝

7. 安装脚垫。4个固定橡胶脚垫,2个调解橡胶脚垫。

最简单的客制优联无线机械键盘套件——ZXL 87 lite

8. 上键帽,完工。

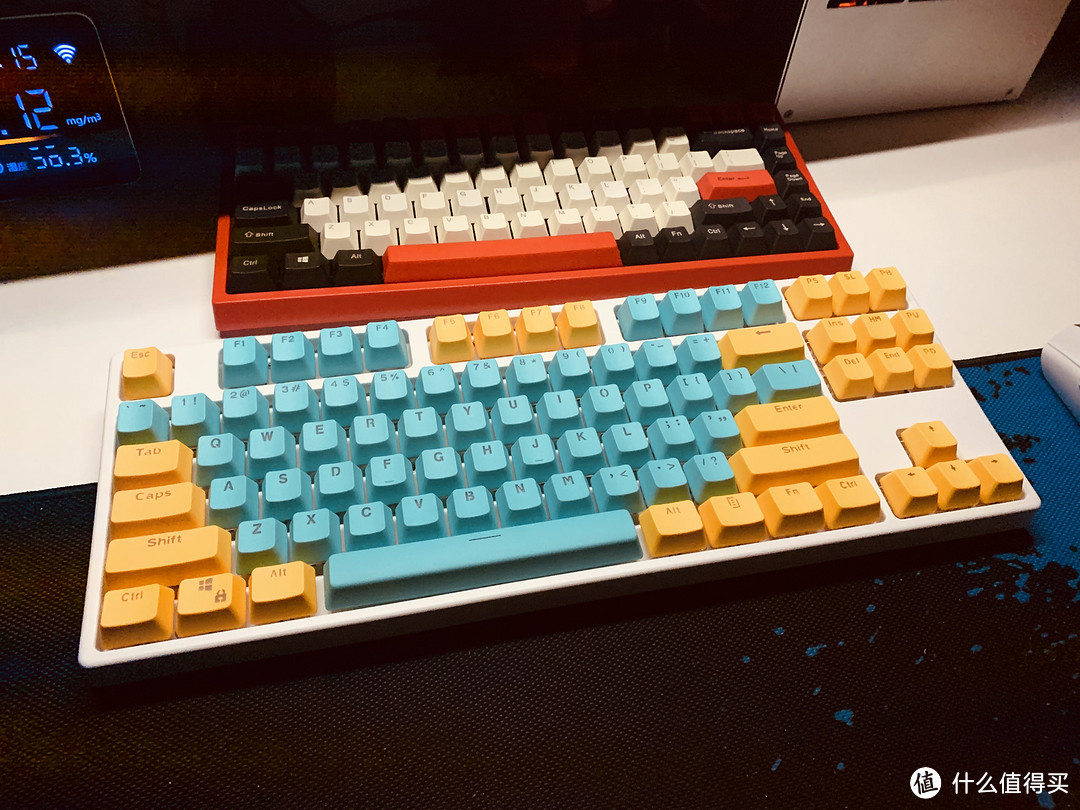

照片色彩饱和度有些高照片色彩饱和度有些高


使用感受

一个优联接收器最多可以连接6个设备,我连接了3个设备,不玩游戏的情况下日常使用完全感受不到延迟。而罗技K780主控,支持蓝牙/优联双模,可以同时配对3台设备,通过Fn+F1/Fn+F2/Fn+F3进行切换(将F1~F12用作标准功能键模式下),这也是优联不得不吹的原因。

同时连接一个鼠标两个键盘同时连接一个鼠标两个键盘

Easy-Switch支持配对3台设备Easy-Switch支持配对3台设备

而这套ZXL 87 lite优联方案机械键盘套件组装下来,亮点颇多,也有不足:

亮点:

1. 设计完成度高,全程无需焊接,组装难度低;

2. PCB和外壳匹配度高,内部无需动刀,外部指示灯开关定位准确,适合完美主义者;

3. PCB预留锂电接口及外壳预留Type-C口,升级可玩性高。

4. 车站提供一站式服务,提供到手即用成品。

不足:

1. 外壳未设计电池仓!后续更换电池需要拧螺丝拆开外壳。

2. 组装成本还是稍微有点点高。

配国产轴和单色键帽的成品发车价配国产轴和单色键帽的成品发车价

最后晒一下最近升级过的桌面:

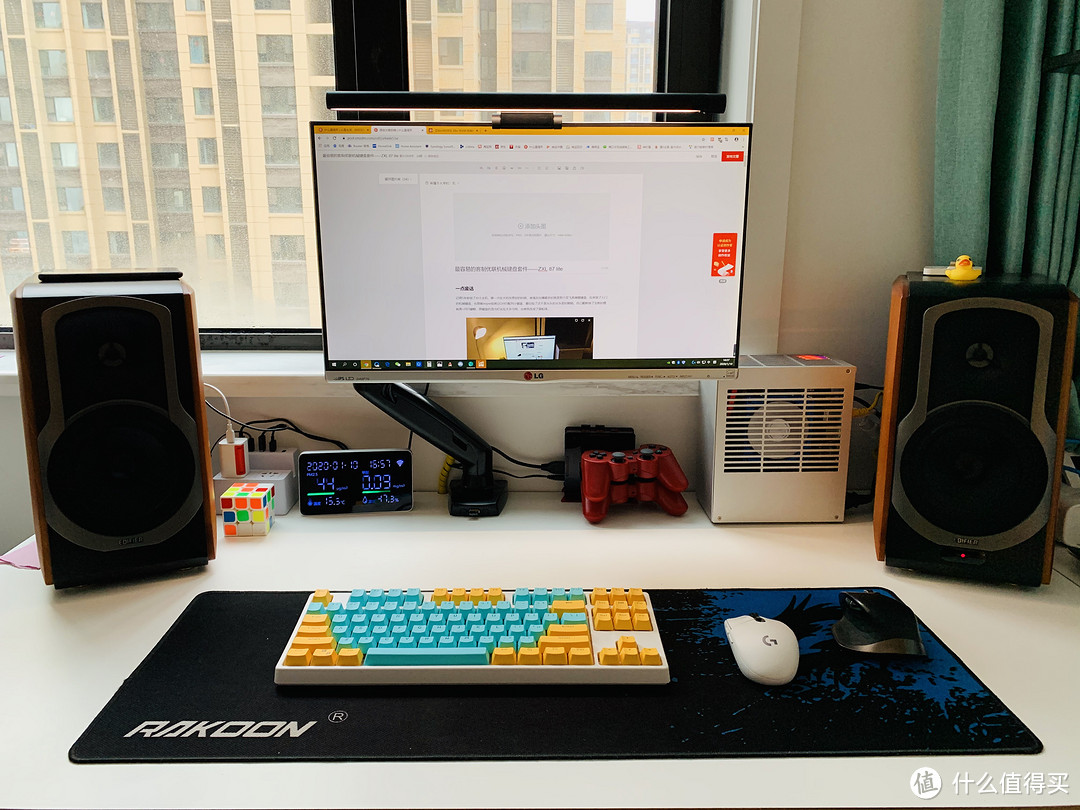

最简单的客制优联无线机械键盘套件——ZXL 87 lite

入了倍思的显示器挂灯;终于给悟空M1刷了固件,可以联网校对时间了;换了无线键盘,桌面清爽了。请忽略窗户玻璃上的雾气和外面的泥点,置了好几台无雾加湿器,湿度一直维持在60%左右,后续会有一篇横评对比。泥点等着天气好转留给擦窗户机器人了,视心情分享节前大扫除过程吧(懒的有理)。

最简单的客制优联无线机械键盘套件——ZXL 87 lite
