6k~7k装机方案 篇一:个性化后再来性价比:攒一个10600K+Z490+RTX2060的超频主机
创作立场声明:本熊为一个数码爱好者,非专业人士,若文中出现错误,请您指出,但也请您理解,同时欢迎探讨交流。
AMD的CPU虽然全线都可以超频,不过可超的幅度确实可怜,所以想要有点成就感就得选intel了。intel十代可超频CPU中价格最低就是10600k,当然超频就必须搭配Z490主板。显卡选择了RTX2060,1080p分辨率下3A游戏最高画质流畅游戏基本没有问题,2k分辨率只要稍降画质也可以应付。虽然是超频平台,小熊也是竭尽所能选择性价比产品,但对颜值和性能都有一定的要求,没有选择丐中丐,整机价格在6k~7k左右。
图文稍长,可以先看视频

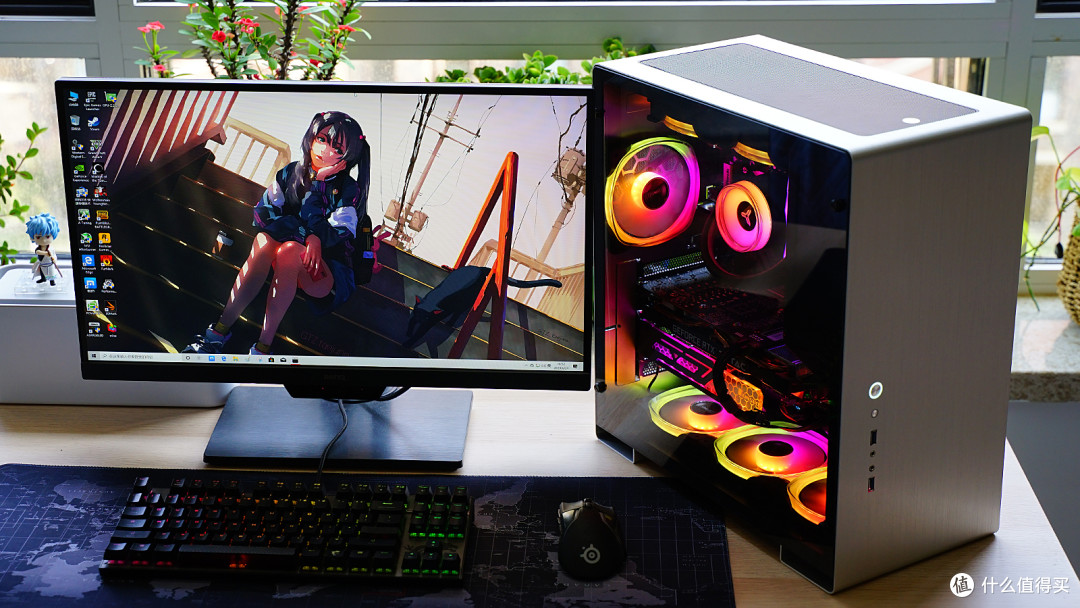

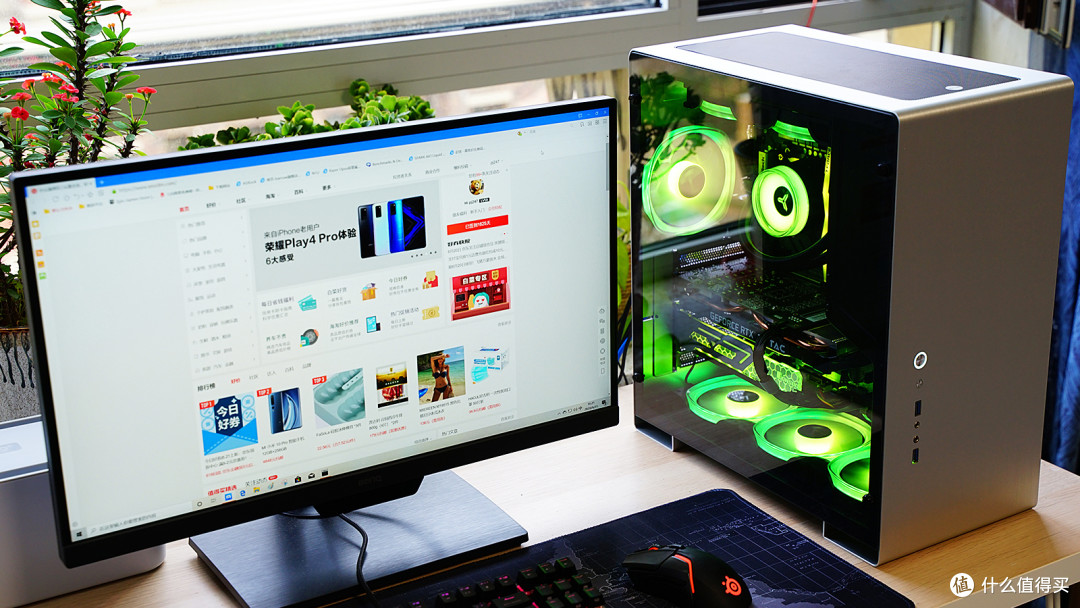

整机展示
▼
▼
▼
▼
▼
▼
主机配置:
CPU:英特尔(intel)十代酷睿i5 10600k
主板:华擎(ASRock)Z490 Phantom Gaming 4
内存:十铨(Team)Delta系列 DDR4 3200 RGB灯条(8G*2)
SSD:东芝(TOSHIBA)RC500系列 500G
显卡: 索泰(ZOTAC)RTX2060霹雳版OC HA
散热器:乔思伯(JONSBO)天使眼TW2-240 PRO一体式水冷
乔思伯(JONSBO)R-701 反向风扇(*4)
电源:九州风神(DEEPCOOL) DA600-M 全模组 额定600W
机箱:乔思伯(JONSBO)U5
从性价比谈硬件的选择
之前小熊的装机方案更重视颜值与功能性,没有非常重视性价比这个因素。这次的装机方案以个性化需求的性价比为基础,即首先满足我的个性化需要,然后再看价格,对主机的颜值也有一定的追求。价格参考JD自营产品价格,由于价格会有波动,当您看到此文时可能会和实时价格有差异。
CPU+主板
当然intel的非超频平台的性价比要高于超频平台,不过要想玩超频平台,价格最低就是10600k,这款CPU也是最近才正式开卖,然后再来看主板的价格。
JD自营Z490主板价格前三位(由低到高)

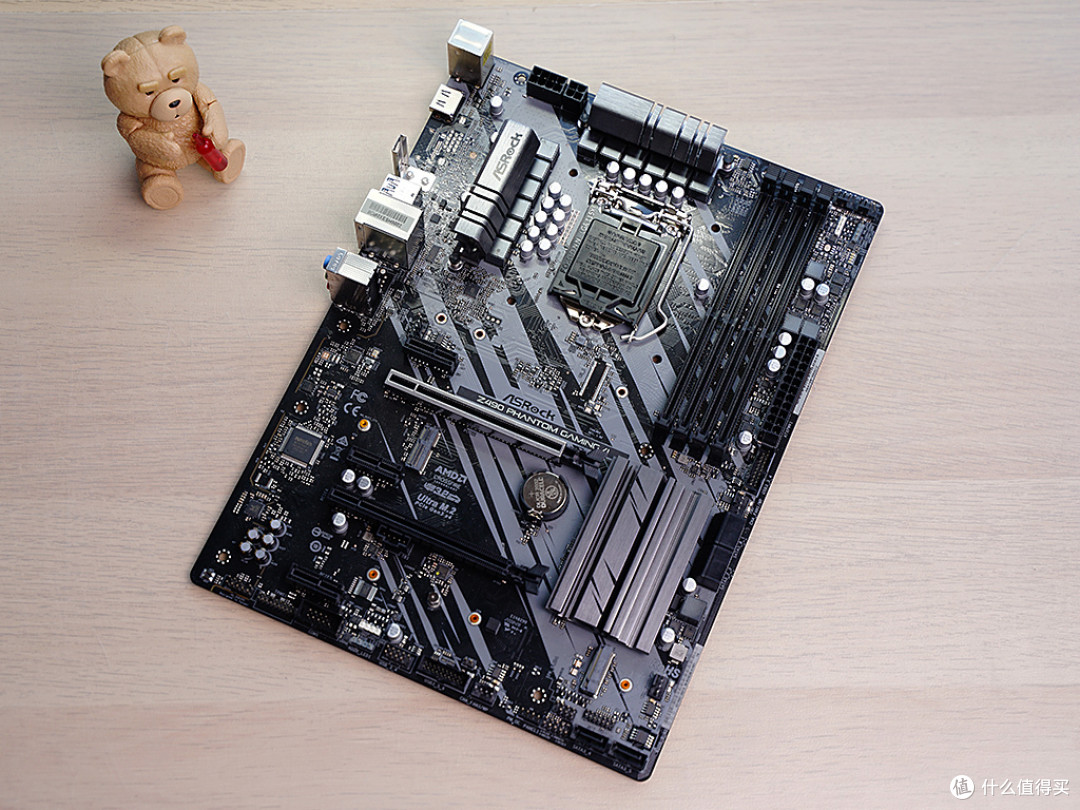

价格最低就是华擎的Z490 PG4,千元之下在产品只有这一款,比很多高端的B460都便宜。
▼主板宽度为22.4cm,也比全尺寸的24.4cm略缩了一点。M.2接口方面:有1个M Key type接无线网卡、1个接M.2固态硬盘的,提供了PCIe 3.0 x4 ,支持SATA和PCIe协议以及Optane,支持尺寸为 2260/2280/22110。RGB方面:虽然Z490 PG4本身没有什么RGB元素,但底部和顶部各有一个5v 3pin和一个12v 4pin的接口。

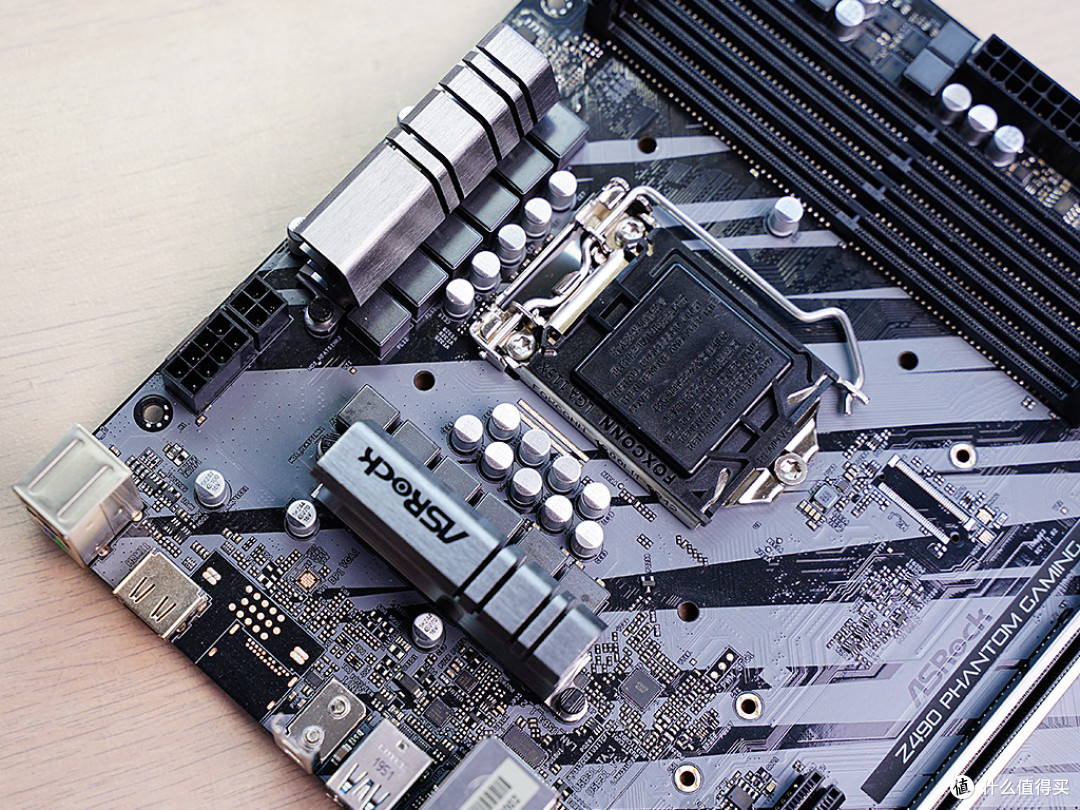

▼即使入门级Z490主板的CPU供电输入也采用8+4pin!MOSFET上都有散热片,并且可以看到上部水平方向的供电规模明显增加了,10相供电提供给Vcore和VccGT,相比同型号的Z390主板供电方面提高了不少。
▼接口IO方面:USB接口一共有6个,其中1个 USB 3.2 Gen2 Type-A 和1个USB 3.2 Gen2 Type-C都能提供最高10 Gb/s的速度;视频接口只有一个HDMI 1.4;没有配备2.5G千兆LAN,普通的千兆LAN: intel I219V。
之前写过Z490 PG4的单独文章,见下文。
内存
JD自营DDR4,RGB灯条,2条套装(8GX2)价格前三位(由低到高)
内存价格不断下降,但是为了颜值还是想要RGB灯条,考虑到品牌以及颜值因素选择了价格稍高一点的十铨Delta DDR4 RGB灯条,当然在RGB灯条产品中它的价格也是比较低的。
▼频率是3200Mhz(XMP),时序为CL16-18-18-38,电压为1.35V。
▼马甲部分为铝合金材质,并采用了通体的黑色喷漆(有白色款),正面印有T-FORCE字样以及图形logo;顶部贯穿了导光条,如果安装风冷散热器需要注意下Delta RGB系列内存条最高处的高度是49毫米。
▼顶部有Delta字样,并且特意做了镂空设计的R字母,露出的导光材质部分点亮后也有灯效。
▼导光条顶部一端有印有T-FORCE的标识。
SSD
这款SSD是我之前入手的,就不比价了,而且现在SSD的生产厂家太多,如果只是按照价格来排序,不从芯片颗粒,主控等多方面考察,也很难得到满意的产品。
▼500G版本,标准的M.2 2280尺寸,支持PCIe 3.0 X4速度和NVMe 1.3c版标准。东芝出品肯定是自家原厂颗粒(96层3D BiCS FLASH™ TLC),还是能让人放心,官方标称的最大连续读取速度为1700MB/s,写入速度为1600MB/s,性能不算强悍,但日常还是够的。
显卡
JD自营RTX2060价格前四位(由低到高)
显卡选择RTX2060,上面的4款显卡在JD自营中都一个价位,当然某些产品有时候会有100~200块的优惠。四款产品中只有索泰霹雳版为3风扇的散热,再加上品牌的因素,所以最终选择了它。

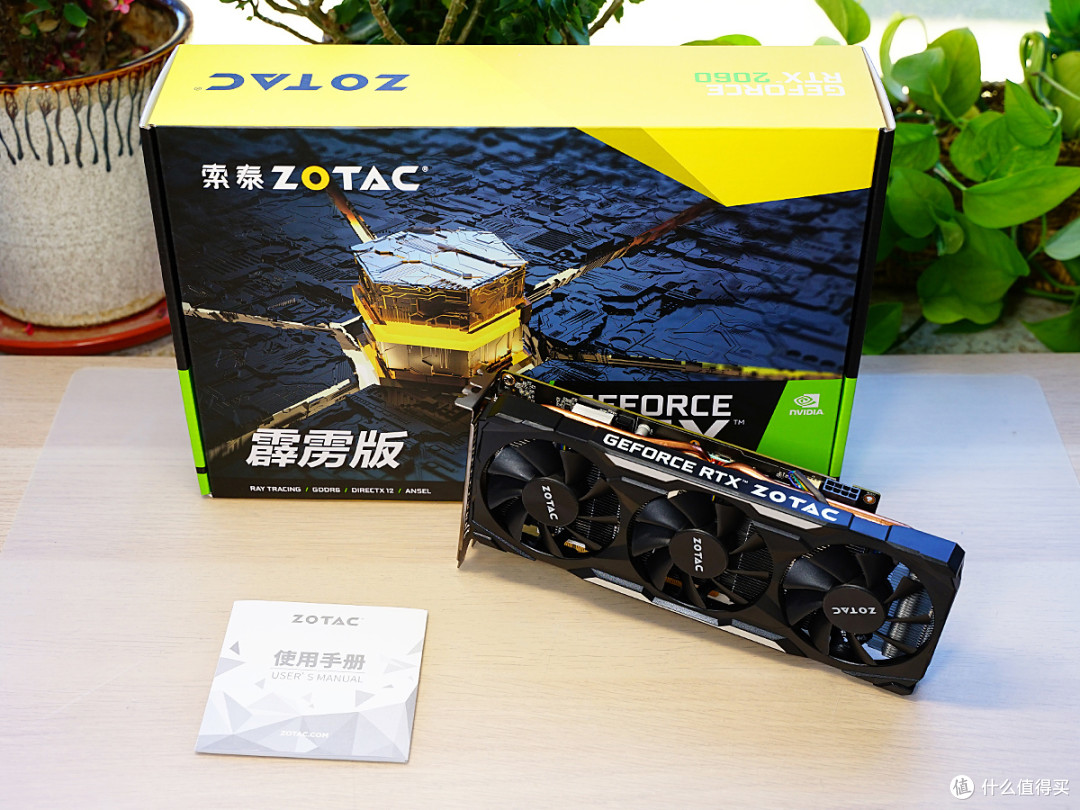

▼RTX2060霹雳版OC HA显卡提供了三年质保,当然作为性价比显卡也就别指望有啥附件了,盒里除了显卡只有一本使用手册。
▼霹雳版外观方面没有太复杂的设计,但正面还是有颜值的,黑色加银色的搭配走的是稳重的风格。
▼3风扇的散热规模应付RTX2060这档显卡的散热还是足够的。
▼霹雳版是一款标准的双槽显卡,侧面有RTX的和索泰的LOGO,可以看到2根热管以及8Pin的辅助供电。
▼另一侧也看到一根热管,说明其中一根热管是贯穿式的,增强了散热性能。
▼并没有配备背板,可以看到核心部位有4颗聚合物电容;另外PCB也要比散热系统短一些,有一部分的散热鳍片可以直接被风扇吹透。
▼热管和散热鳍片之间用了穿fin工艺。
▼输出接口包括1DP,1HDMI和1个DVI。
▼拆解后可以看到显卡采用了双热管,热管直触显卡核心,两个热管一个成S形,一个为U型,显然S形的热管要比常规热长很多,提高了换热效果。显存以及mosfet上都对应的散热部分。另外可以看到显存是三星的。
▼供电结构为6+2+2的结构:最上面的两组(1R0电感与GS9216)是I/O供电;中间两相为显存供电,PWM控制为uP1666Q;下面4相才是GPU核心供,PWM控制为uP9512R芯片(PCB背面),有4个uP1952P芯片,驱动4相上桥QN3103+下桥QN3107mosfet的组合。
散热
JD自营一体式水冷散热器,240冷排,ARGB价格前六位(由低到高)
毕竟是超频的10600k,也是上代I7的实力,所以选择一款240一体水冷产品,ARGB也想拥有。品牌方面小熊信任乔思伯、鑫谷和ID-COOLING,由于后面的机箱选了乔思伯,所以一体水冷液选择了乔思伯的TW2-240 Pro(水母那款风扇没RGB),虽然是上面6款最贵的,但优惠时期的价格也就300出个头。

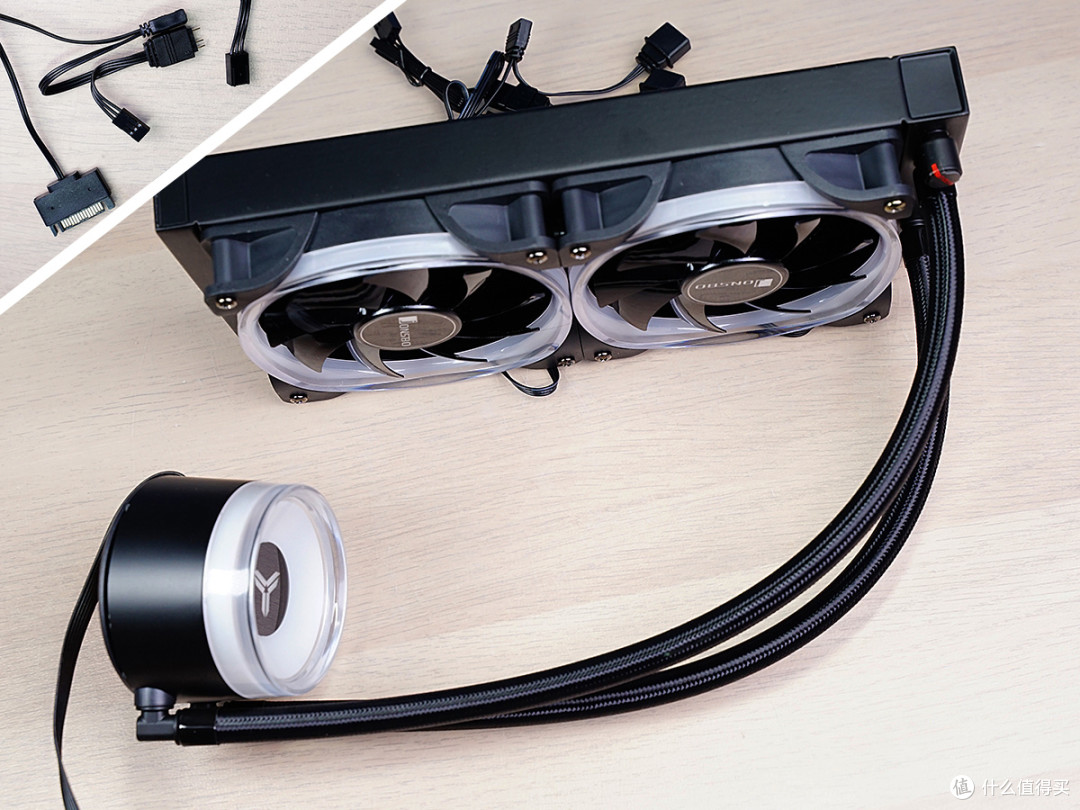

▼TW2-240 Pro,即天使眼系列加强版,除了240的型号也有120和360型号,支持5V ARGB,相比之前的版本改进了水冷头,强化冷排,增加了灯珠。配件包括螺丝钉,背板,扣具和硅脂等等。支持intel LGA 775/115x/1366/20xx和AMD AM3/AM4/FM1/FM2等多种平台,并不支持AMD TR4/sTRX40“撕裂者”平台。
▼水冷管道外层有黑色的编制网;水冷上的SATA供电线是RGB供电,如果使用5V ARGB接口就不需要了。
▼天使眼这个名称应该是来着冷头的设计吧,顶部是一个亚克力柔光罩,罩下有12颗RGB灯珠,内部采用一个8级定子绕组加7叶转子马达水泵。底部是铜质材料,应该是铣削工艺,还达不到镜面的效果。另外连接在冷头上的两个水管距离比较远,旋转的幅度也比较大,完全可以对向旋转180度+。

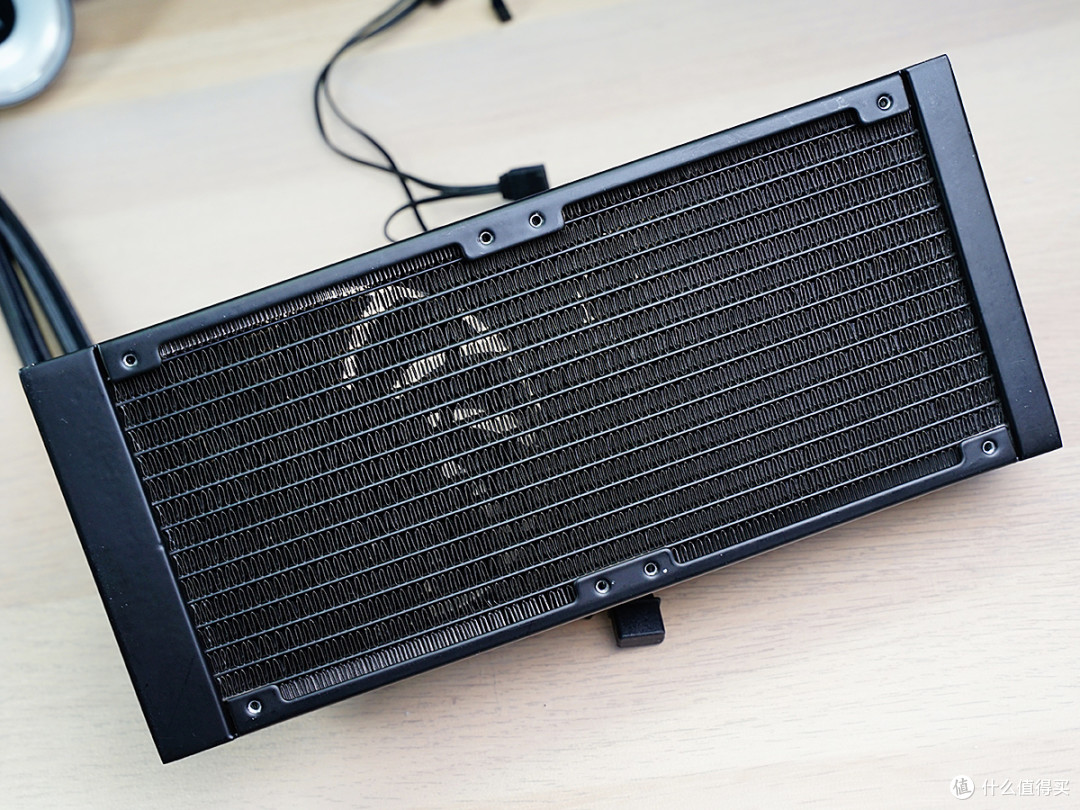

▼冷排流道数为14条,相比之前的版本增加了2条(120版本仍为12条),采用了AIO一体封闭式方案。
▼铝质鳍片。
▼风扇是直接好的,方向合适可以直接使用,否则还得拆下,转换方向再安装。自带风扇采用液压防尘轴承,转速800-1600rpm,风量21.4-42.8CFM,噪声26dBA,4pin接口,PWM温控。支持ARGB,内有18颗高亮幻彩灯珠,外面有一个耐磨PC材质的导光圈。
电源
如果金牌和全模组都想要,价格确实要高一些。所以退一步到铜牌,保留了全模组的要求。功率上考虑到以后可能的升级需要,选择了额定600w。
JD自营ATX电源,全模组化,铜牌,600w(以上)价格前四位(由低到高)
价格低于300块的没敢入手,最后选择300价位上最低的九州风神DA600-M。
▼ DA600-M电源虽然只是通过了80PLUS铜牌的认证,但是配备全面模组的接口,全日系电容以及5年质保。附件没啥了,除了模组线和电源线就只有说明书和安装螺丝。

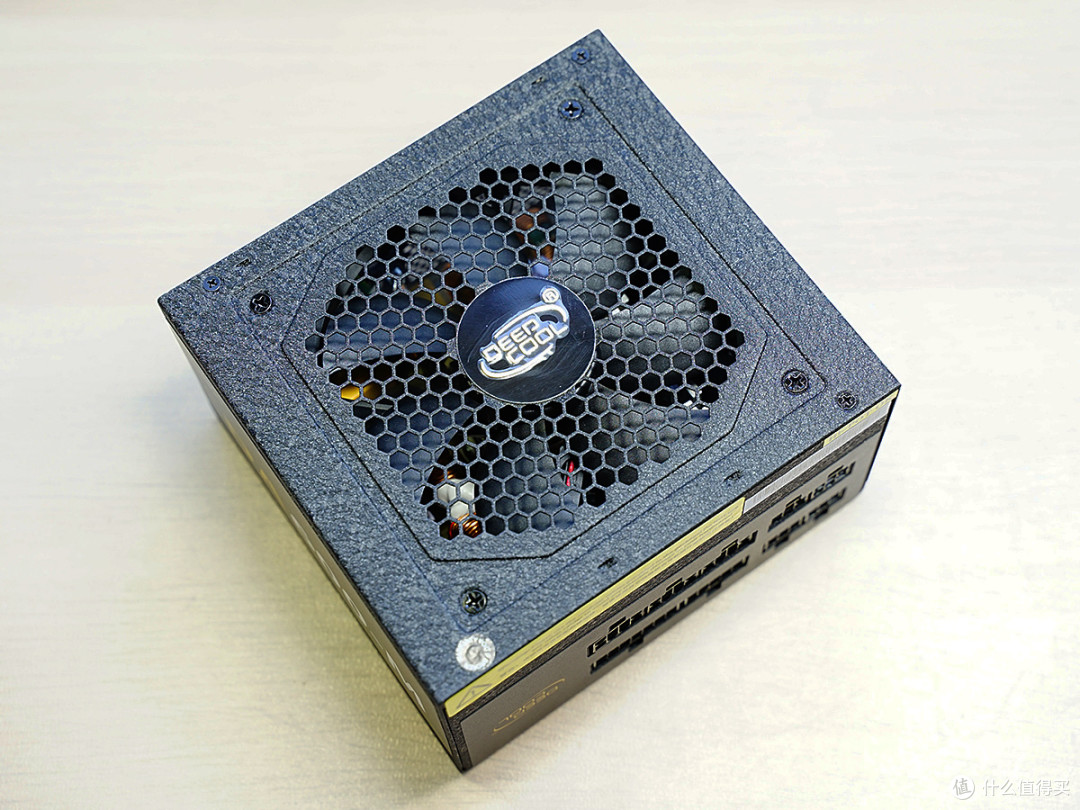

▼电源整重2.3kg,尺寸为:150 x 140 x 86 mm,兼容性还是不错的,风扇采用了120mm的,支持PWM智能调速,能够底速智能运行,但是不会完全停转。
▼电源输出端口标配SATA+D型4pin端口4个,主板电源24Pin端口1个,PIC-E端口+CPU供电端口共3个。
▼电源出风面基本都是蜂窝镂空设计。
▼额定功率600W,其中主12V供电最大电流负载46A,最大输出552W。
▼侧面是deep cool品牌和型号的贴纸标识。
▼电源背面作了特殊的喷涂处理,磨砂感比较大块,有点像岩石的感觉。
▼线材方面,扁平化设计,提供了1根24pin的主板供电线(54cm),1根8pin(4+4)的CPU供电线(69cm),1根PCI-E(6+2)双接口电源线(49+9cm),1根SATA供电线5接口,1根大4pin供电线3接口,遗憾CPU供电线只有一根,好在PIC-E端口+CPU供电端口有3个,以后可以通过定制来解决。
机箱
想要台全铝的机箱,当然现在的全铝机箱基本都是外壳为铝,骨架为钢材质。另外还有只有前面板为铝的,也不在考虑范围内。
JD自营铝制机箱,ATX,支持240冷排,价位前三位(由低到高)
其实价格较低的铝箱还有金河田的M3、Mate4S,以及乔思伯RM2 ,不过这三个都不支持240冷排,只能pass,其实感觉510也不错,不知道为啥最后鬼使神差的选择了U5。
▼乔思伯U5和UMX4的结构差不多,都是属于紧凑型的ATX机箱,前者可以看成是后者的简化版(价格也便宜了一些),尺寸为219*418*440mm,外壳用的是2mm铝镁合金一体成型,弯曲制成,阳极拉丝表面处理。两侧均为4mm的镀色钢化玻璃。IO部分在前面板底部,所以还是放在桌上比较好,有开机键、重启键、2个USB 3.0,耳机接口、麦克风接口。

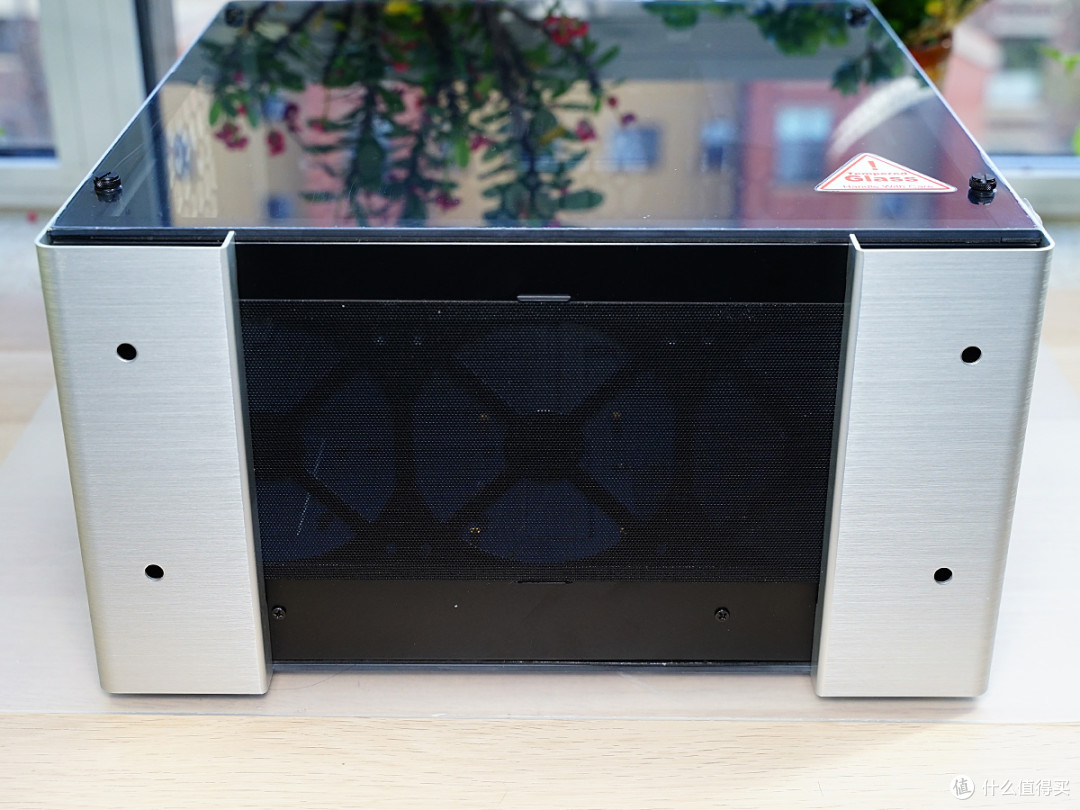

▼顶部支持安装240mm的冷排,金属防尘网通过按压就可以打开,另外电源是安装在前面的顶部(出风面朝上),使得机箱的整体高度得到了下降。

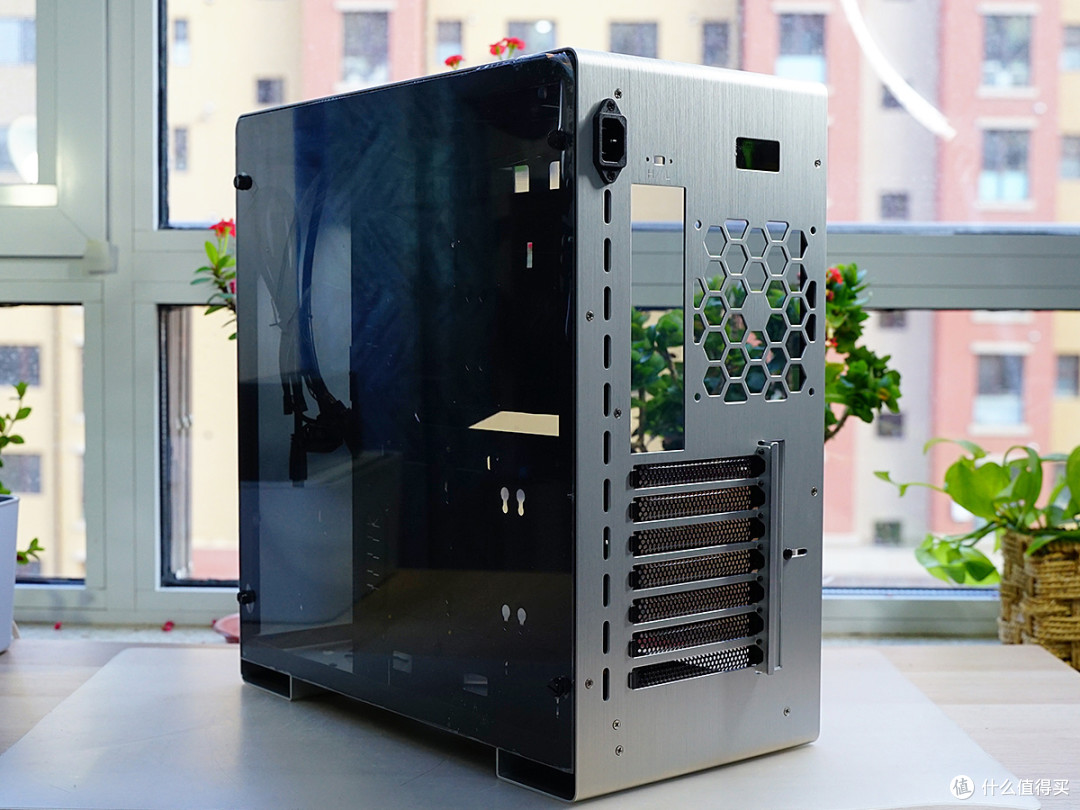

▼由于电源安装位置,所以机箱尾部左上有一个电源转接线接口(内置一根电源延长线);7个PCI-E槽位,1个蜂巢造型的12cm风扇安装位,右上有乔思伯U5的铭牌,
▼机箱底部采用了软磁吸式的防尘网,支持3*120mm风扇安装,两个支脚(附件中有防滑橡胶贴)的留孔是为了螺丝刀进入拧紧风扇固定螺丝。
▼底部3个风扇如果都安装,对显卡的散热是极好的,而UMX4的底部就只能安装2个风扇。
▼U5整箱内部是0.8mm SGCC钢板+全黑化涂层,CPU散热器限高160mm、显卡限长350mm、电源安装位的下部可以放置线材,但由于没有遮挡,效果就不会太美观,这一点不如UMX4。

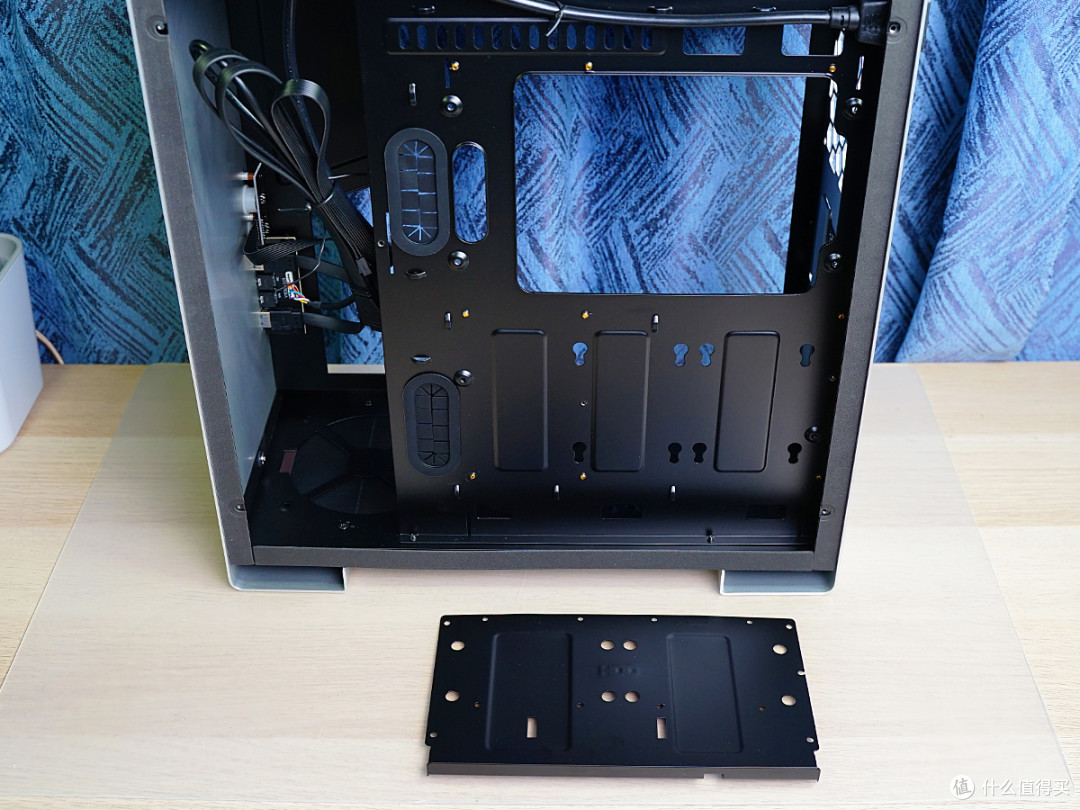

▼机箱背面,硬盘完全采用了挂式安装,下部只能按照2.5寸硬盘,
▼顶部的硬盘安装位其实是一个可以拆装的架子,可以安装3.5寸或者2.5寸的硬盘,取下后方便更换CPU散热器。
机箱风扇
由于U5的进风在底部,为了提高颜值所以想选择反向(吹)风扇,据小熊所知,现在也只有3家有这种产品。
JD自营反向风扇
FR-701虽然没有套装,但仍然是最便宜的,所以就选择了它。
▼入手的FR-701为5V三针版,另外还有12V RGB、以及6pin乔思伯专用控制器版。包装采用素色牛皮纸,风量在满转速1600的情况下为42.8CMF,噪音最大为26dBA,参数上看和TW2-240 Pro自带的正向风扇基本一致。
▼FR-701配件除了螺丝外还提供了降速线,风扇为4pin供电,支持PWM调速;RGB接口为3pin 5V ARGB,有1个用于扩展的公头,省去了集线设备。
▼从侧面看,风扇外框最上方是透明亚克力,看上去很通透,下面是乳白色的发光部分,最下方的黑色塑料才是扇框整体。

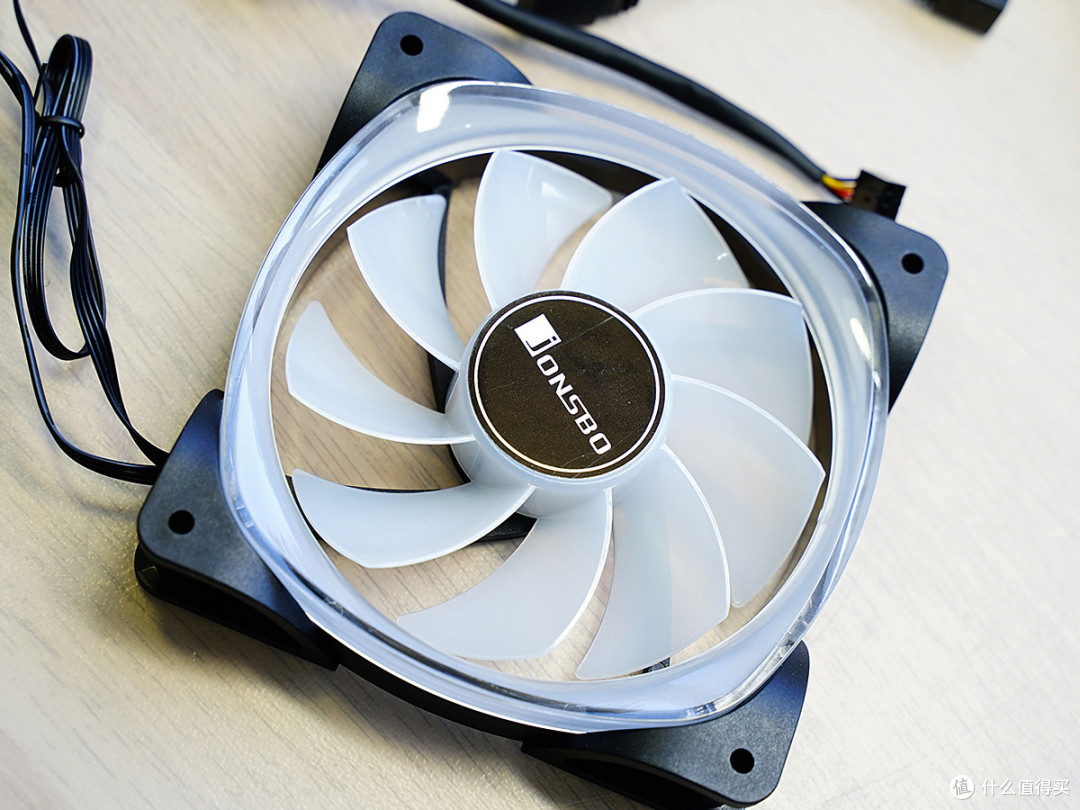

▼反向(吹)风扇的扇叶是反向的,正面变成出风向。轴承电机的PCB上有灯珠,风扇外框也有灯珠,光效还是非常让人期待的。
▼只有背面(进风面)的4角有减震的橡胶贴,但需要自己贴上。
装机过程
▼在底部先装3枚进风风扇,由于FR-701是反向风扇,看似是排风装法,但实际上都是进风。
▼考虑到U5只能水平安装显卡(U5S可以竖直安装),会挡住不少进风,所以后置风扇改成了进风,也加装了防尘网。
▼安好冷排
▼RC500没有散热片,所以入手一块乔思伯 M.2硬盘散热器片,全铝材质,和整体风格一致。
▼PG4主板最底部才是M.2 SSD的接口。

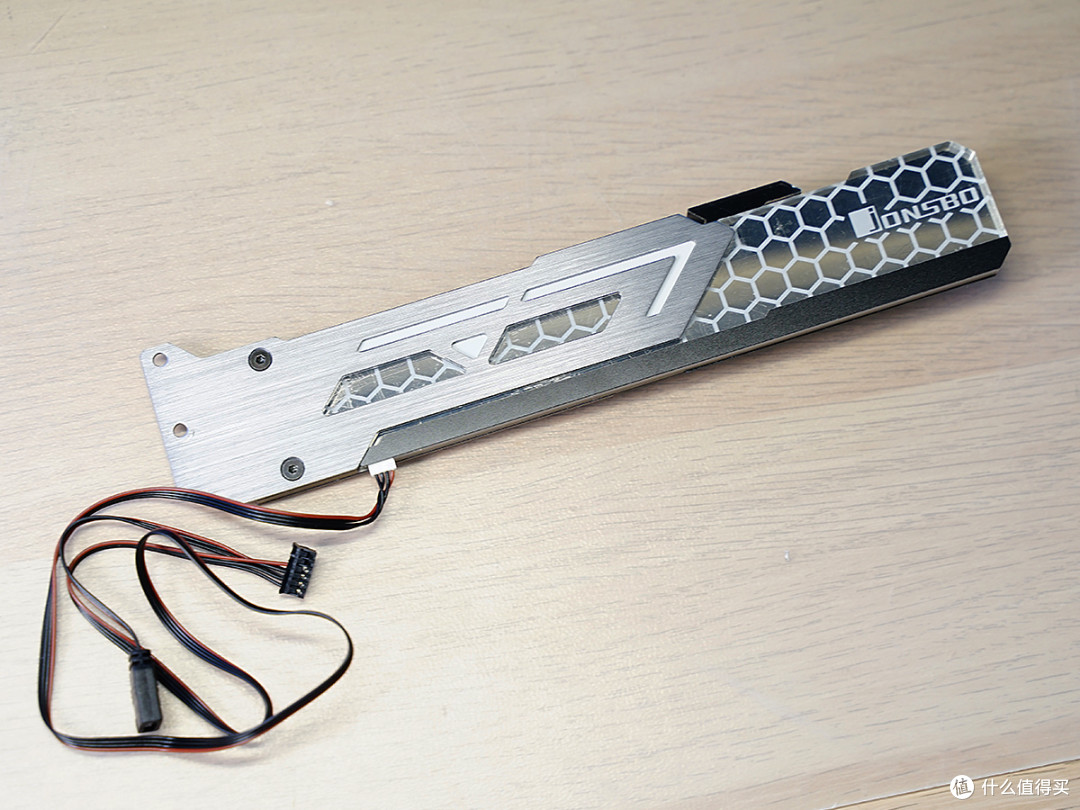

▼RTX2060霹雳版没有任何光效,小熊这里还有一个乔思伯 VC-3 显卡支撑架,支持ARGB(炫彩版)。
▼显卡也安装完成。

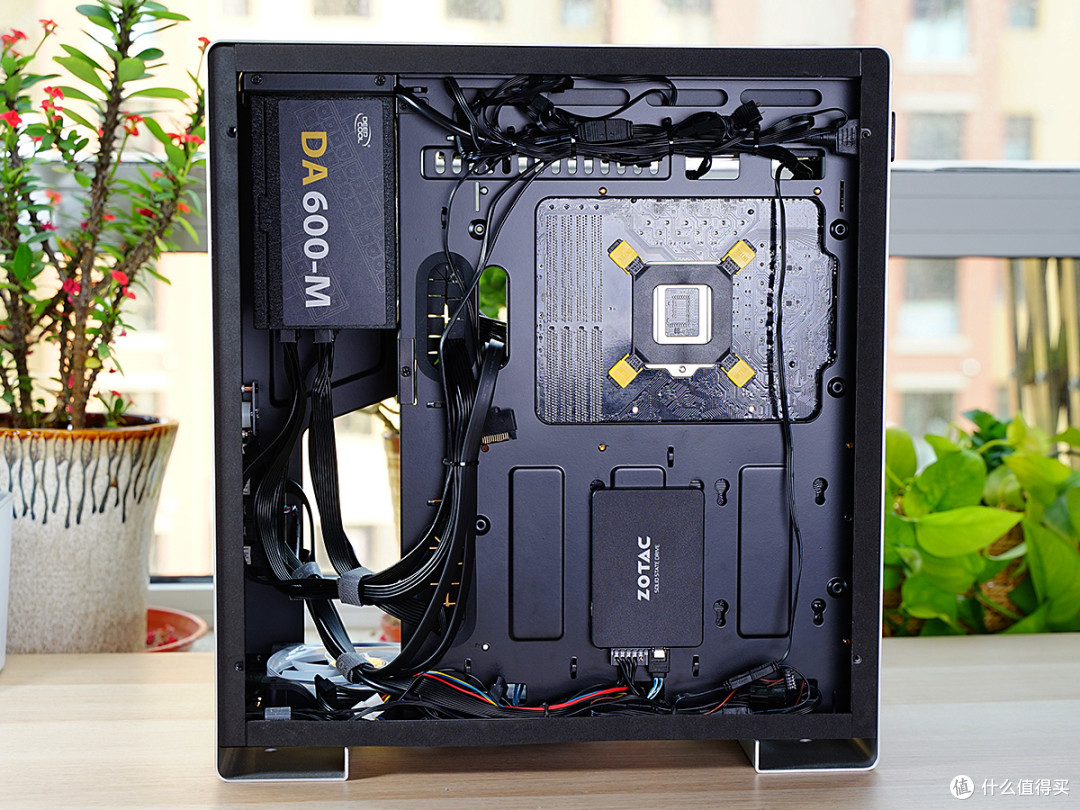

▼主机背面
主机性能测试
CPU性能
▼i5-10600K处理器为6核心12线程设计,12MB三级缓存,基础频率4.1GHz,最高睿频4.8GHz(单核),全核频率为4.5GHz。由于还是14nm的工艺,TDP为125W。超到5GHz,跑了下分,性能提高了10%以上,基本和频率的提高成线性的关系。不过最近10600k的雷比较多,购买还需慎重。
▼十铨Delta采用的是SK海力士CJR颗粒,开启XMP后,频率达到了3200MHz,时序为16-18-18-38;尝试超频到3600MHz,时序升到19-19-19-38,调得略粗,不一定是极限值(和主板以及CPU也有一定的关系),另外虽然可以进行AIDA64 Cache&Memory Benchmark的跑分,但是由于时间关系就没有进行memtest测试,还不能确定其稳定性。其实3200MHz对于大多数应该已经足够,小熊只是玩下超频,日常还是使用预设的XMP频率。
CPU温度表现
▼室温28.4度(没空调)。
▼使用AIDA64 FPU单烤10分钟:默认状态下,6个CPU核心平均温度为68.8℃,平台输入功耗为205w左右,测试中频率没下降;超频致5GHz,6个CPU核心平均温度为80℃,平台输入功耗为250w左右。TW2-240 Pro的性能也还是可以的,而且日常一般不会出现FPU这样高负载的CPU应用。
显卡性能
RTX2060是具有RT单元(光线追踪单元)图灵架构产品中价格最低的,它除了是一张甜品级游戏显卡,也有很强的生产力,比如转码方面,据说up主的标配就是RTX2060。
▼这款RTX2060 霹雳版的Boost频率为1710Hz,相对于公版的1680MHz,高了一点,实际频率则和显卡本身以及和机箱形成的散热系统有关,在U5机箱内3DMARK测中的最高频率到达了1950MHz,实际游戏中可以维持在1860~1935MHz。Furmark烤机10分钟,温度为61℃,当然也要注意到此时显卡的频率也降到1590MHz。测试中平台功耗275w,实际游戏中功耗大概就在~300w+左右。
▼3DMark Fire Strike Extreme和SUPERPOSITION的成绩。
实际游戏测试
▼DX11的孤岛惊魂:新曙光的BenchMark测试中,最高画质的1080p和2k分辨率均以到达70fps以上。
▼DX12的战争机器5,超高画质,从1080p到2k分辨率的降幅大一些,但帧数也在60fps以上。

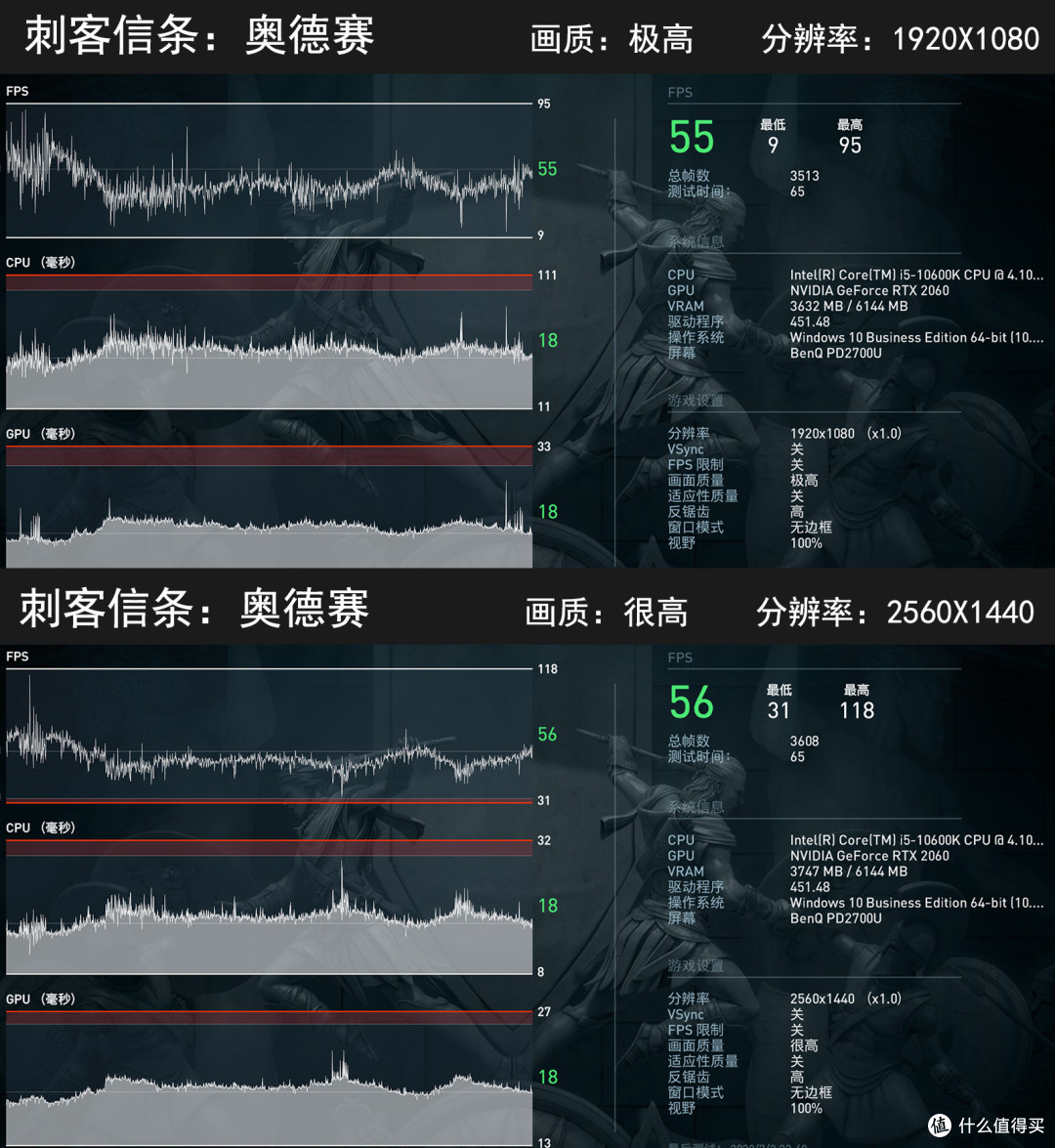

▼刺客信条:奥德赛对显卡要求较高,极高画质下1080p可以到达55fps,2k分辨率就得降一档画质,在很高画质下可以达到56ps。
▼全面战争:三国,极高画质下1080p可以到达68fps,2k分辨率也得降一档画质,在较高画质下可以达到58ps。不过这毕竟不是FPS游戏,也可以选择画质不变,降低一些帧数。

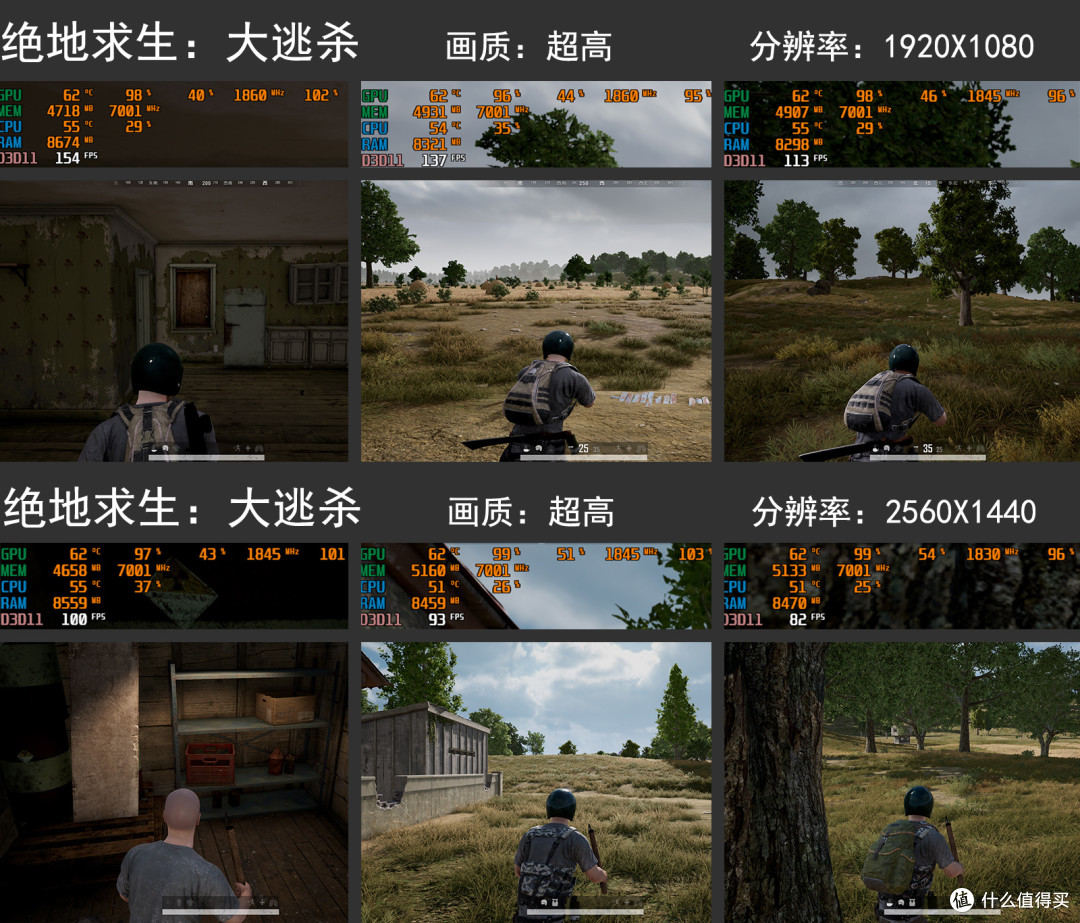

▼吃鸡的测试,超高画质,1080p分辨率下,帧数在100~150fps,如果环境中树木较多,帧数就会低一些;2k分辨率下,帧数在80~100fps,流畅游戏是没问题的。适当进行一些优化设置,也可以考虑搭配高刷新率的显示器。
RTX系列显卡的一大优势就是支持光线追踪技术,即利用算法来模拟真实世界中的光线的物理特点,能够做到物理上精确的阴影、反射和折射以及全局光照,在虚拟的游戏场景下,让游戏中的物体更加具有真实感。有种身临其境的感觉。
▼《德军总部:新血脉》如不开光追,可以看到游戏里激光墙在地上的部分倒影方向不对,开启后变成统一方向的倒影,而且开枪的火花也出现在倒影中,这才符合物理世界的真实规律!
▼光线追踪除了实现更为逼真的反射效果,还能大大改善阴影、半透明度和散射,带来相似于人眼所看到的更为真实的场景,不过这些改进相比反射效果往往不太容易让人察觉。比如下面的《古墓丽影:暗隐》中人的影子,关闭光追的影子边缘过于锐利,开启"光追"后,影子边缘得到一定的虚化,也更符合真实环境的表现。
但光追特效对资源的占用也是巨大的,会造成帧数的降低。为了应对这一情况,英伟达开发了DLSS。
DLSS的全称为Deep Learning Super Sampling,翻译过来就是深度学习超级采样。其本质是用更低分辨率的图像来代替部分高分辨率的图像,从而减小运算量提高帧数,不过由于深度学习,即AI的锐化补偿技术,代替的非常巧妙,画面还能保持高分辨率下的清晰程度。
但LDSS第一代的时候效果并不是特别好,画面还是有点糊,达不到宣传中的效果。如下面的《地铁:离去》,开启DLSS后的锐度确实下降了很多(当然也是放大局部画面才能发现)。
好在现在英伟达升级了算法,DLSS更新到了2.0版本,DLSS 1.0需要为每个新游戏单独训练AI网络,耗时耗力,DLSS 2.0则使用非限定于游戏内容的方式进行训练,可以更高效地使用Tensor Cores核心,速度是此前的2倍,并消除了以前显卡、设置、分辨率上的限制,大大提升锐化补偿的处理效果。
现在支持DLSS2.0D 游戏:《机械战士5:雇佣兵》(Mechwarrior 5: Mercenaries)、《控制》(Control)、《飞上月球》(Deliver Us The Moon)、《德军总部:新血脉》(Wolfenstein: Youngblood)。
▼如下面的《德军总部新血脉》,在开启DLSS-质量等级后,画面相比TSSAA(8TX)(究极画质下默认的抗锯齿设置)锐度还高了那么一点。这下玩家终于可以安心得使用DLSS2.0了!
▼另外DLSS 2.0提供了三种不同的图像质量模式:质量模式、平衡模式、性能模式。它们可以控制游戏的内部渲染分辨率,其中性能模式可实现高达4倍的超分辨率,也就是从1080p直达4K,可以提高4k下的游戏帧数。不过小熊的测试是在2k分辨率下进行的,估计都是通过1080p的游戏画面渲染出2k效果,所以小熊还真没看出什么差异 。
▼《德军总部新血脉》在2560X1440的分辨率&究极画质下,打开光追,帧数从113fps降到了39fps,降幅超高一般,再打开DLSS,帧数可以提高到48fps,也算是达到了基本流畅的水平。
小结:RTX2060的光追RT CORE单元毕竟是最少的,所以开启追光后帧数的降幅也要比2060s一件以上的显卡要更大,当然现在配合DLSS 2.0技术,在不明显地损失画质的情况下,也可以体验下光追所带来的更加真实游戏体验。如果真的想更完美的享受光追特效,确实是需要升级更高的显卡。
RGB展示

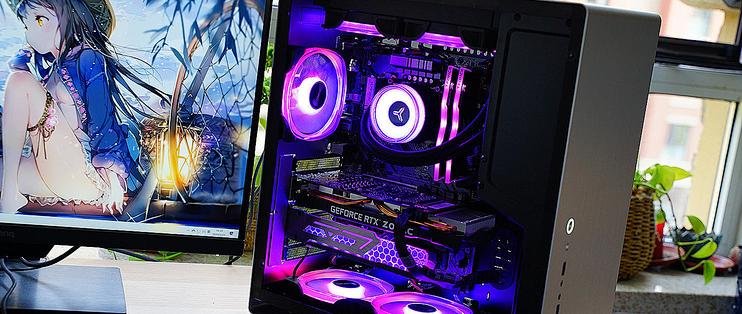

▼虽然尽力做到性价比,但毕竟很多硬件都是RGB的,还是会多花一点银子,下面就来看看整机的RGB效果如何,这钱花的冤不冤?
▼RGB设备都可以连接到主板,由华擎的PolychromeRGB软件来控制灯效。
▼
▼
▼单色效果
▼
▼
▼
▼
总结
不知道intel出于什么策略考虑,使得i5-10600K这么晚才上市,毕竟是上代i7的性能,还是具有一定的性价比,不过现在看到体质普遍不好,大家需要注意下。华擎的Z490 PG4,一句话评价这款主板就是该有的都有,不该有的都没有,毕竟是千元之下的产品。
RTX2060霹雳版的散热系统和品牌口碑都不错,没灯到也没啥,没有背板确实稍有遗憾。
天使眼TW2-240 PRO一体式水冷在这个价位上展示出的RGB光效确实不错,性能也尚可;想体验一下反向风扇,可以尝试一下R-701,毕竟是整个类型产品中最低的价格。U5机箱采用了电源前置的结构,是一款体积不大的ATX机箱,现在还有一看S版,可以竖装显卡,但是却不能水平安装。所以只能根据显卡的安装方向来选择机箱。
DA600-M虽然是只通过了铜牌,但全模组以及额定600w都是有的,唯一的遗憾是原配只有一个4+4pin CPU供电线,而现在可以超频的ATX主板往往都是8+4pin,甚至8+8pin的接口。
最后,如果完全不介意颜值以及RGB,相同配置大概6k出头可以拿下,如果选择小熊所配的硬件就要接近7k,大家参考下。
