大半夜不睡觉，用易微联做了个4位的鱼缸控制器

起因

之前养的鱼断断续续都死了，重新来过。

前段时间买了一小批小鱼，25条的整缸套餐，有斑马，孔雀，还有随机的清洁鱼。结果最好养的孔雀都死了，断断续续就剩了两条一直在缸底活动的清洁鱼。

既然怎么养都是死，那就试试一直看的古法养鱼，给加些水草进去，减少过滤甚至去掉过滤。

决定之后就把鱼缸放到靠近窗户边的地方去晒了。然而令人意想不到的事情发生了，晒了半个月居然没长出绿藻来！！！

发现问题了，水体应该会太干净了。自来水氯超标，可能还过滤了。曾经还加过纯净水，没有水藻的来源。为此特意跑到小河边灌了半瓶泛着浅绿色的水回来倒入了鱼缸中。正好大妈上推荐一款水草灯，顺带一起买了。

加入外来水源之后，缸里开始慢慢有了绿色，水藻长得还是太慢，满足不了我等水藻长多了再买些虾米的需求。需要什么就朝着哪个方向改造！水草灯走起，加上偶尔看水体表面有油膜，想着过滤也应该走起来。然后就又把过滤装上了，就这样有一搭没一搭的转着。

家里买的易微联的控制器突然出问题了，索性再买一个四位控制器，水草灯和过滤每天定时开放，这样就只需要偶尔喂喂鱼，加加水就行了。

折腾走起-确定需求，买零件

来来来，罗列需求：1，需要一个联网控制器，用的是华为智慧生活，小米的控制器就不考虑了，之前用光易微联的4位控制器改了一个门禁开关一直稳定在线，这次可以继续买一各。

2.控制器需要几位？1个水草灯，一个或两个过滤器（十字交叉让水体流动更均匀），暂定冬季加加热棒。

3.如何对接。养鱼的插座都是2位的，接完控制器需要两孔对接插头。

淘宝买料：电源线有拆家电的富裕；因为都是220V电压，电控板不能裸露，最好有个安装盒；两孔母插头；其余辅材都有存货。

四路控制器，都是手机控制，平时自动化运行，就不需要遥控器了。

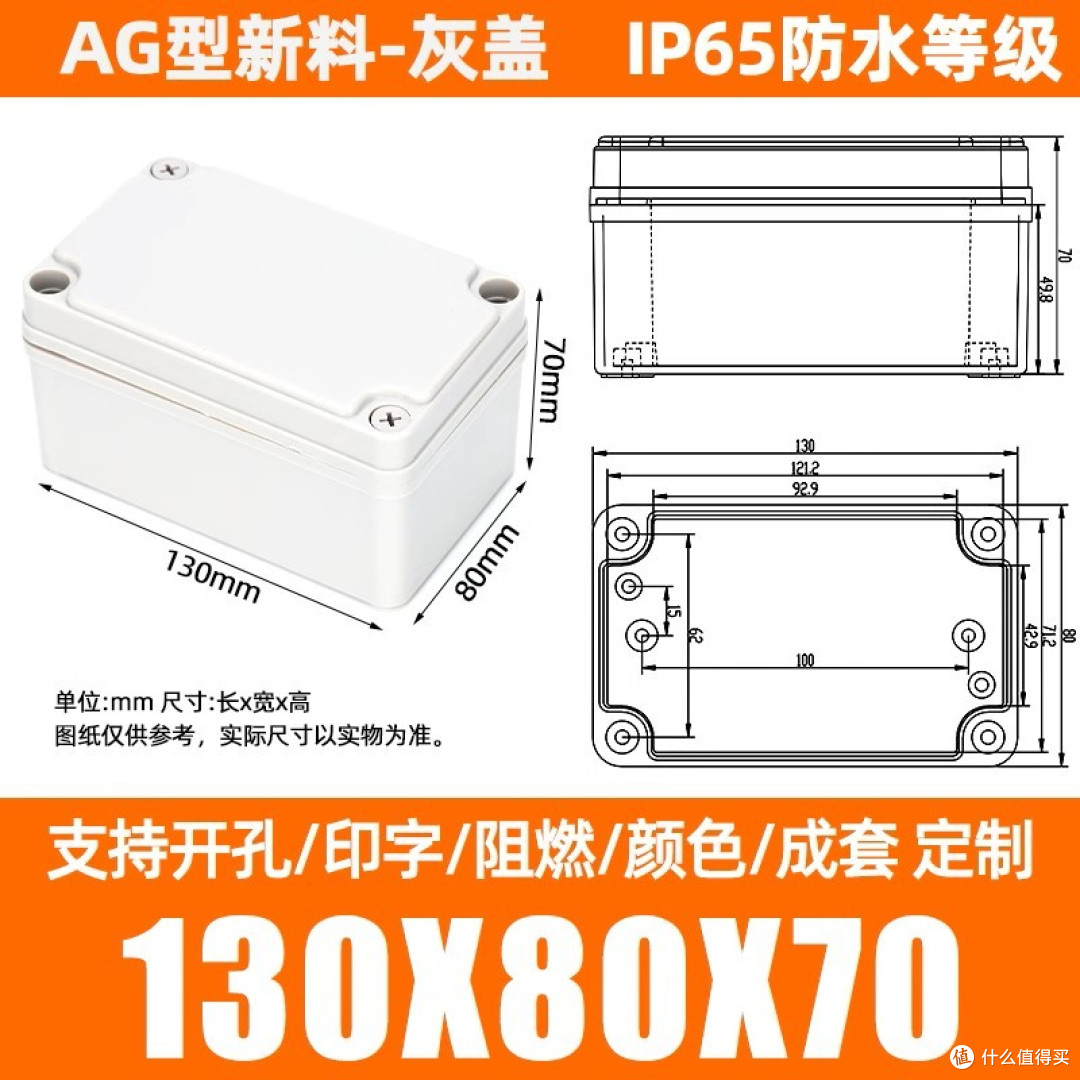

防水盒没有太合适的，就这个价格和尺寸合适

接线防水盒，放到鱼缸边上，减少被水淋湿的风险。

水草灯也顺带带一个。

像是玩一样的过滤器。之前买的，还剩下俩，养的与太少大过滤器就不上了，这两个循环水体用就好。

母插座，10个装。这个做工看上去比较好，而且刚去试了试，插接的很牢固，需要很大的劲儿才能拽开，一般用足够了，不会松动。

第三步等到货...

五一假期，白天出去溜，大半夜的开始组装。

首先是部分零件图（忘了都放一起了）。

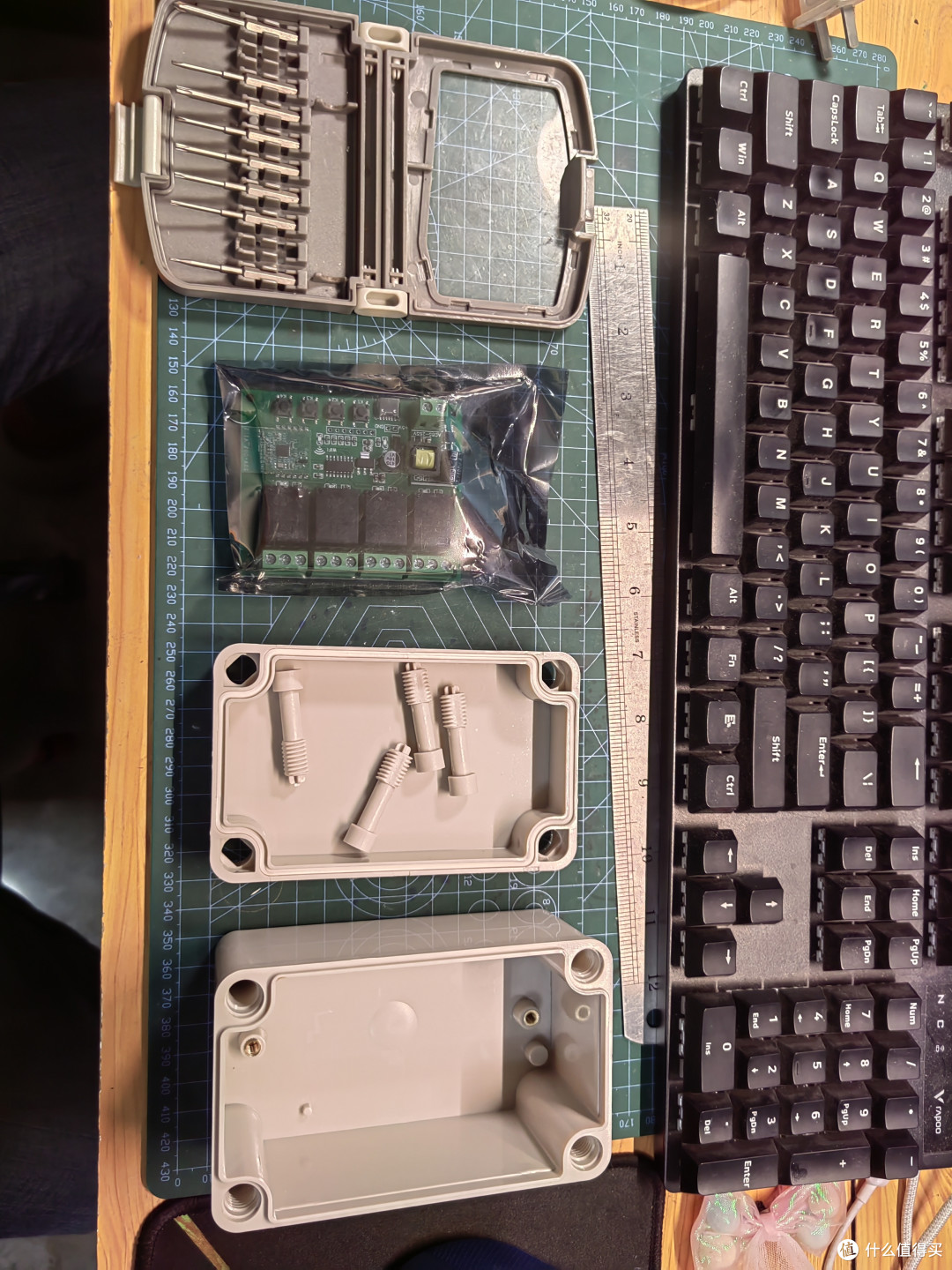

防水盒-主板-最常用的一套螺丝刀（南旗10合一套装）

差点接错线，每个继电器那只是开关

线材都剪了想起来看说明书了，虽然买的是220V的继电器板，但是每个继电器上也都是一个开关量，并没有220V的输出，然后又重新接的线。

防水盒开孔，一端进线1个孔，另外一端4个输出。同时两个侧壁开了散热孔，斜向下，防止有溅射的水从侧壁向内流。如下图

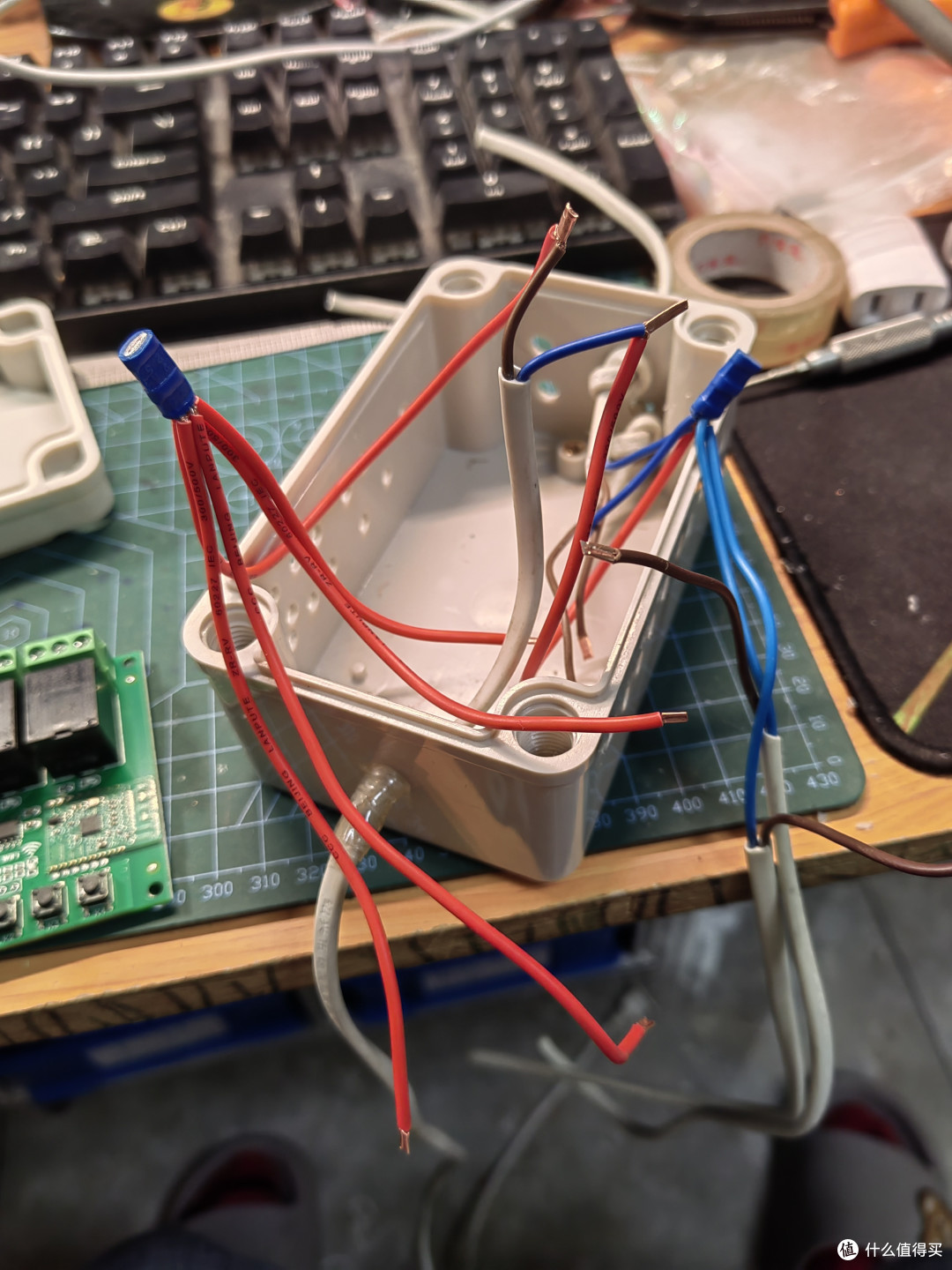

直接用的冷压端子固定，防止出现虚接的问题

开始供电的地方是用端子压了两根线，装上之后有小的断线，总感觉不安全。于是又向其他接头一样重新多压了一根线，专门接线用。因为都是小功率，就没考虑线路粗细问题，直接连接。

各个线头用热缩管做了绝缘。平时几乎不同，就没再做固定，直接扔到了盒子里。

开关处用螺钉直接压接，所以线头用铜管做了防护，同时扩大了接触面积（所有固定端口都做了处理）

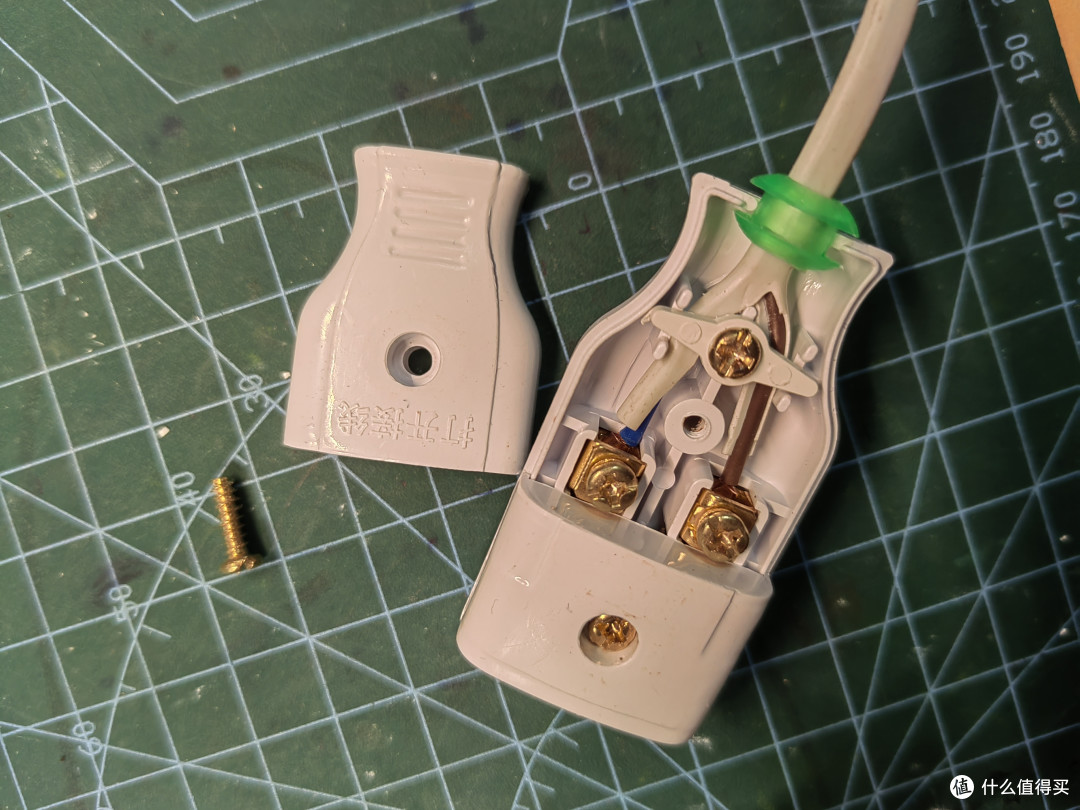

这个母插头做工是真的好。主要是价格不贵，家庭必备啊

每一路继电器有单独的指示灯

联网测试，单独控制没问题，接下来增加定时

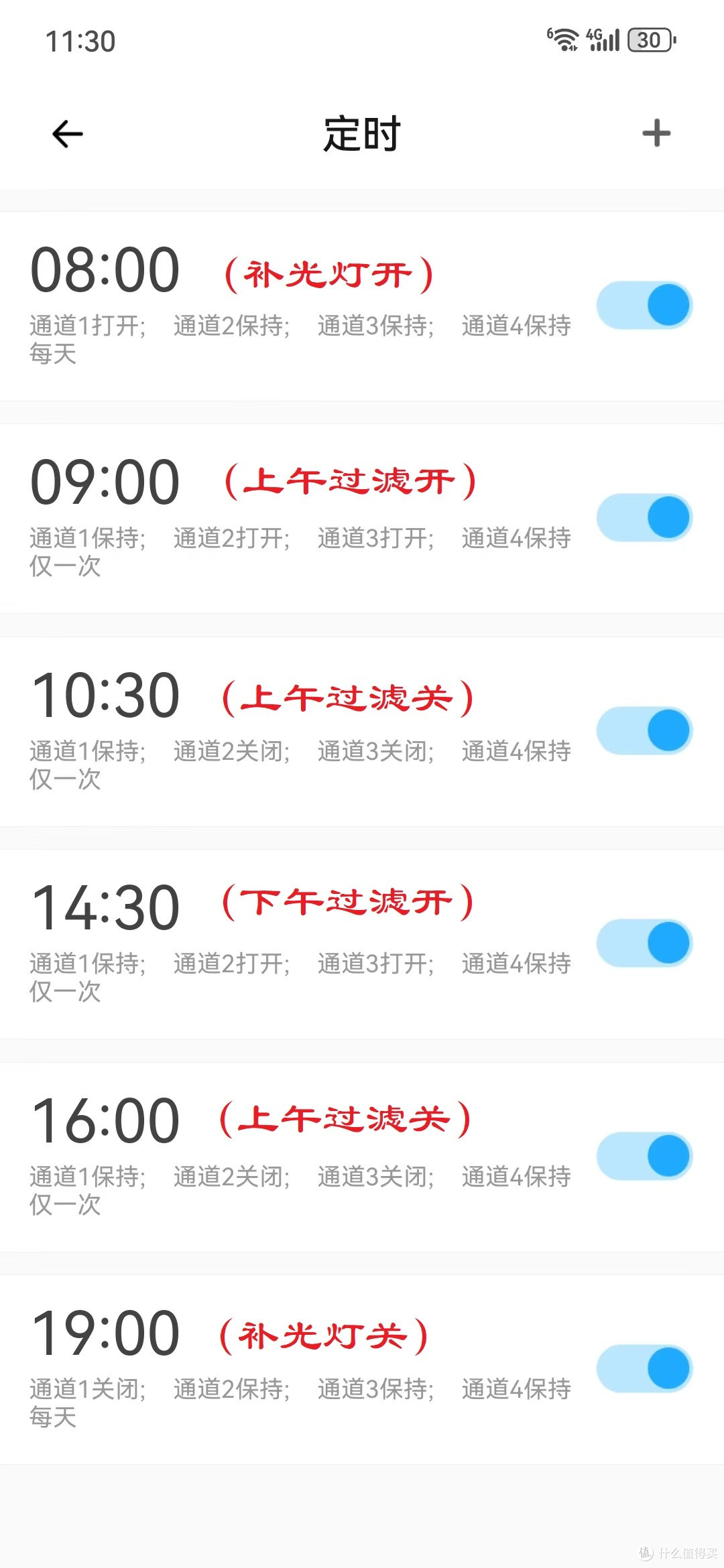

白天全天补光，过滤器暂定上午开1.5小时，下午开1.5小时

由于功率计没在家里，用卡表测试下电流。（结果想多了，待机和4个继电器全开，电流都是0，在精度范围以下）

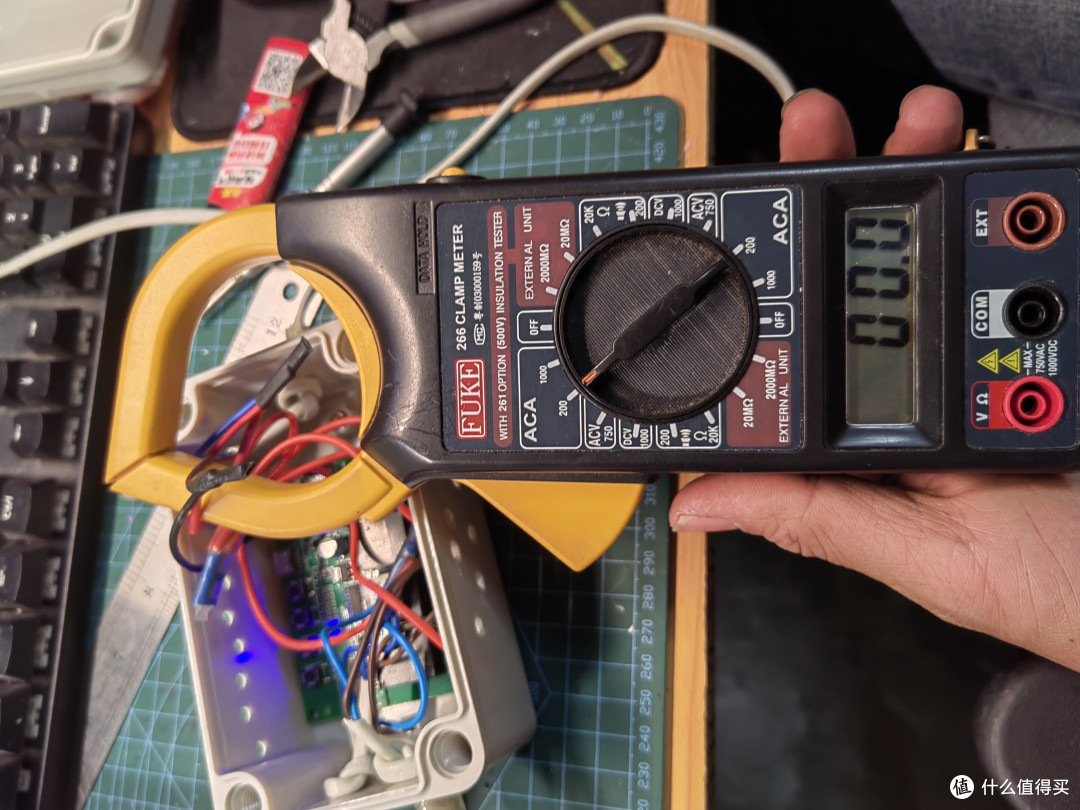

待机

继电器全开（侧边有红灯反光，红色灯光为继电器指示灯）

事实证明还是比较省电的，几瓦的功率就不好测试了。（主要是不想大晚上折腾了）

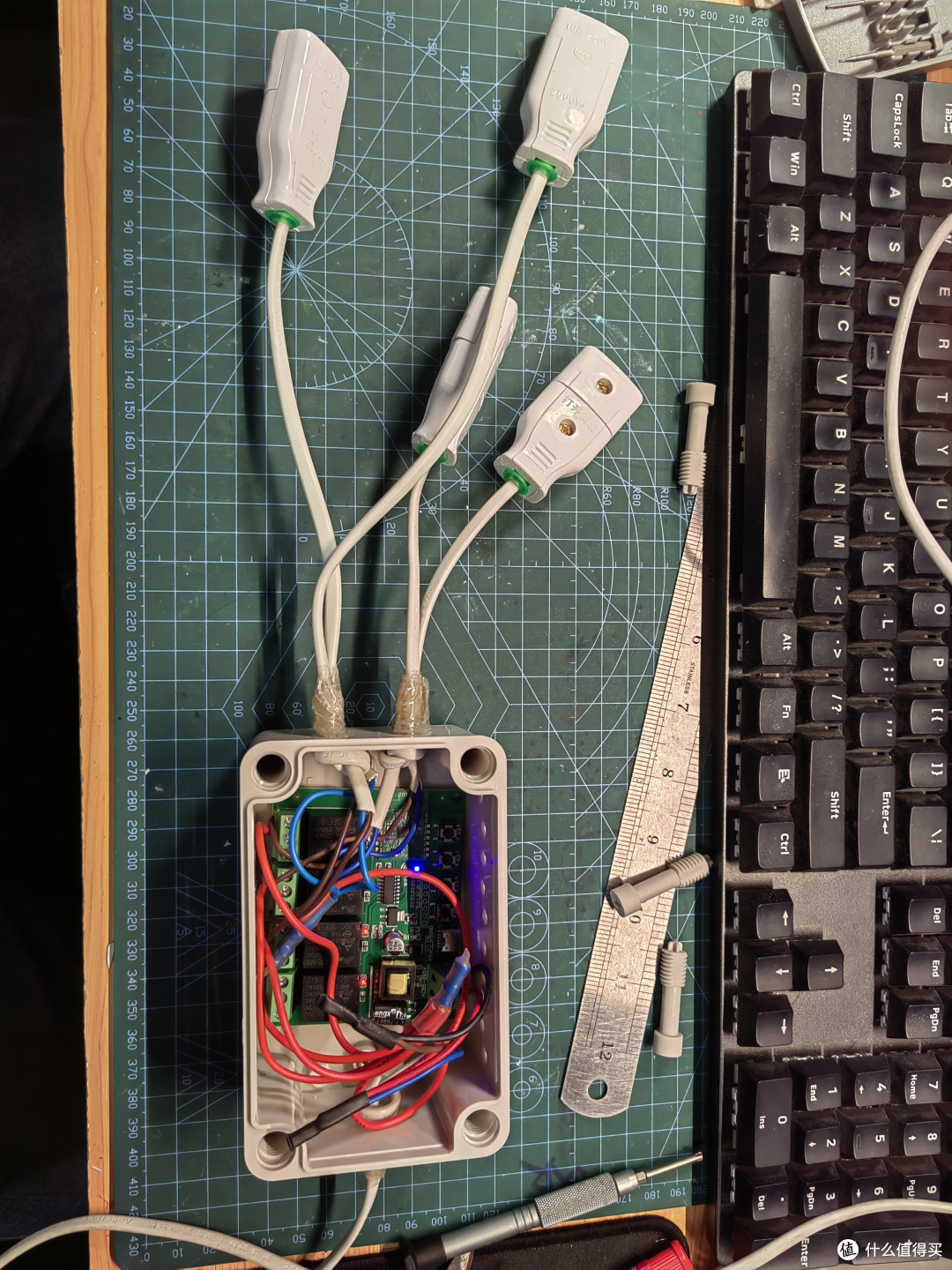

未扣盖的成品图。线材里面系扣，外面透明的防水胶布做了简易固定

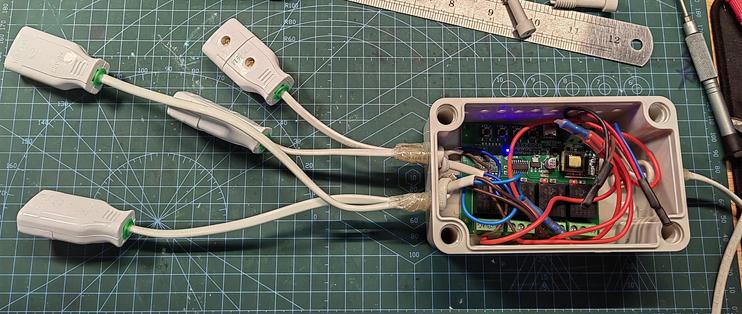

装鱼缸测试。妥妥的

控制系统（不含灯光和过滤器）：30控制板+11插座（10个用了4个）+防水盒6.3+辅料（这次没花钱）=47.3元。

50块钱不算便宜，满足自己需求了也就可以接受了。
