图解装备 篇五十八:OEM机械量产大师新作980MBT模改了那些地方
LEOPOLD是陪伴了不少老烧友的经典机械键盘,在产品上它朴实精进、坚持品质,因此做工在全球范围内的量产键盘中达到了极高的水准,但也有顽固的一面,功能和轴体一直不够丰富。虽不善于迎合市场,但在壳体做工、PBT工艺水准和卫星轴调校方面,一直是业内典范,让很多力争上游的新锐品牌有了参考和借鉴,其影响不言而喻。其实,L的创新重点在于量产键盘的布局,比如当下比较火的98键,还有前不久的双空格65键,都体现了以人为本的精神。前不久发布的新版FC980MBT,今天拆一个看看,了解L最新的结构思路和做工。
底壳上有3颗螺丝,一个覆盖易碎贴,拆后必然是不保修了,所以除了评测不建议自己拆,想了解内部看我们的拆解就好。
拧掉螺丝后,上下盖是卡扣结构,拿一张硬卡片从中间最大间隙处插入,在往两侧边刮边翘即可分离上下盖,还不破坏外观和表面。

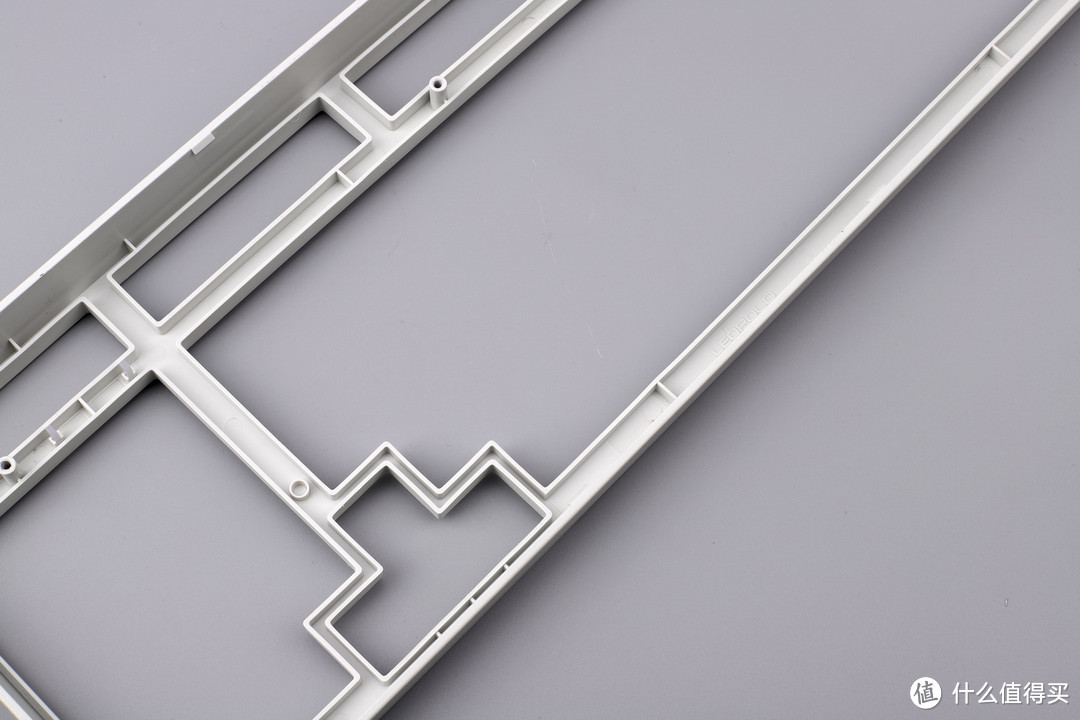

较窄的边框形变很小,边框内侧印有LEOPOLD标志,私模无疑,包括铁质定位板,虽然喷上了主题色,但编号依然清晰可见,这个编号和第一代FC980M不同了。

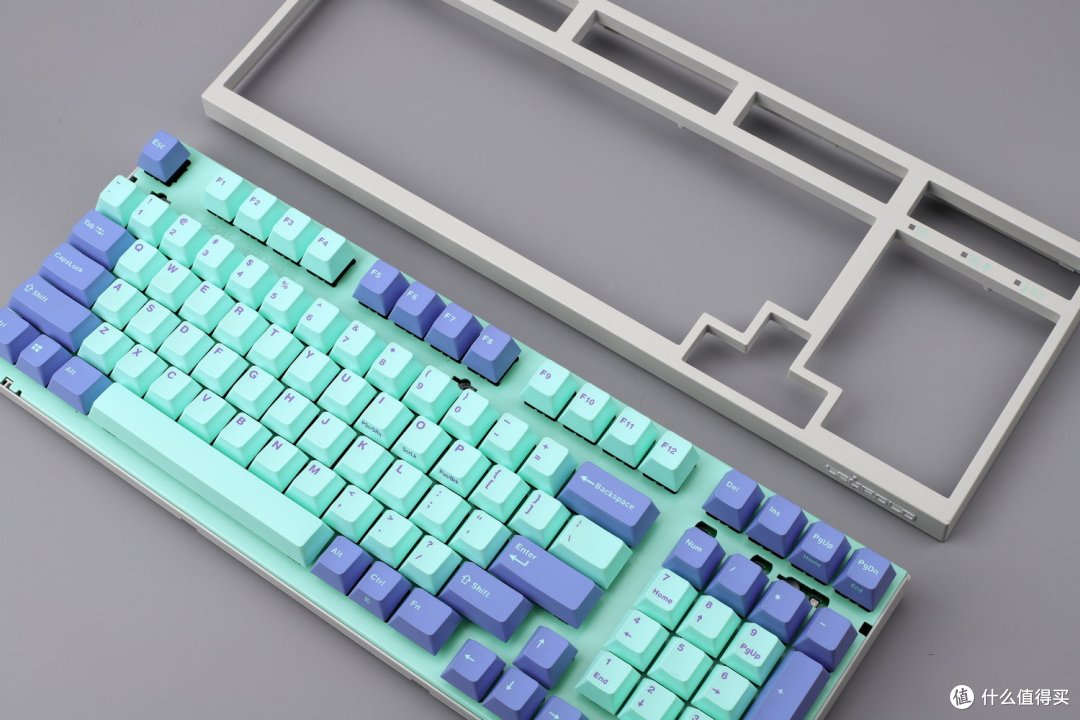

这个角度看,铁质的定位板的平整度令人满意,现在很流行在PCB和定位板的夹层间隙中塞消音棉或者硅胶,出发点是为了降噪和减震。但FC980MBT这里没有塞,依然是以增加铁板、下盖和PCB三者的结合面,强化三位一体化来降低局部震动。

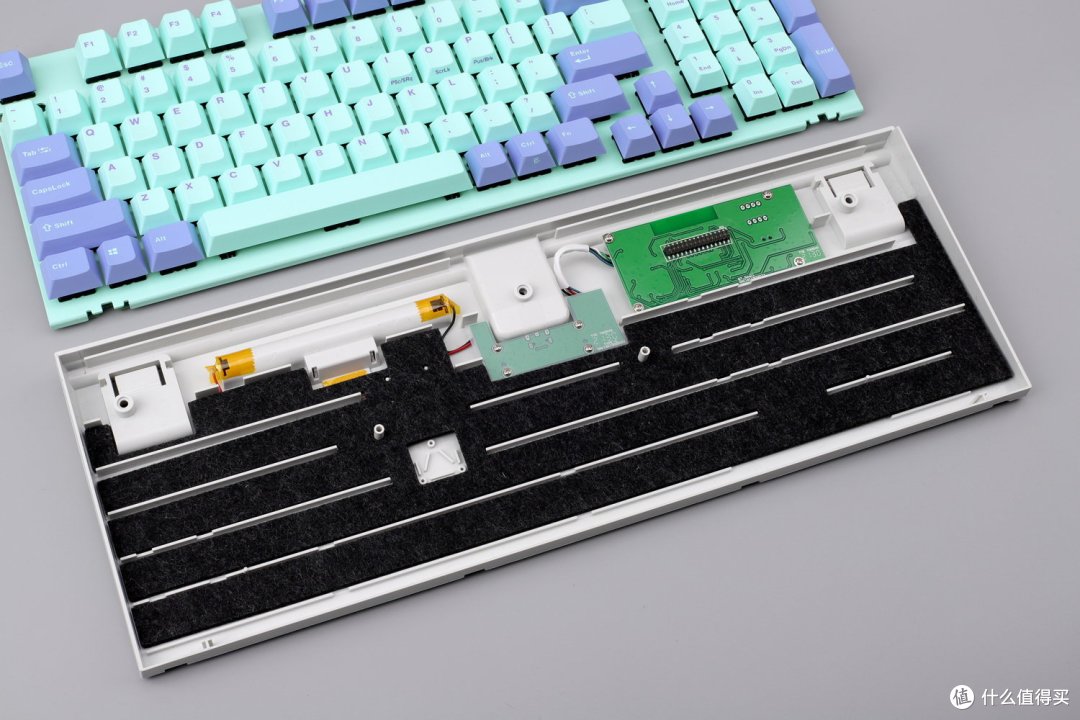

主PCB板和底盖内部全貌,吸音棉、核心电路、接口和电池仓一目了然。
主板和核心电路板分开,通过稳定性好、分离方便的插针进行连接,这是L的一贯做法,只是因为蓝牙新版本,这插针多达30针,是原来的3倍。

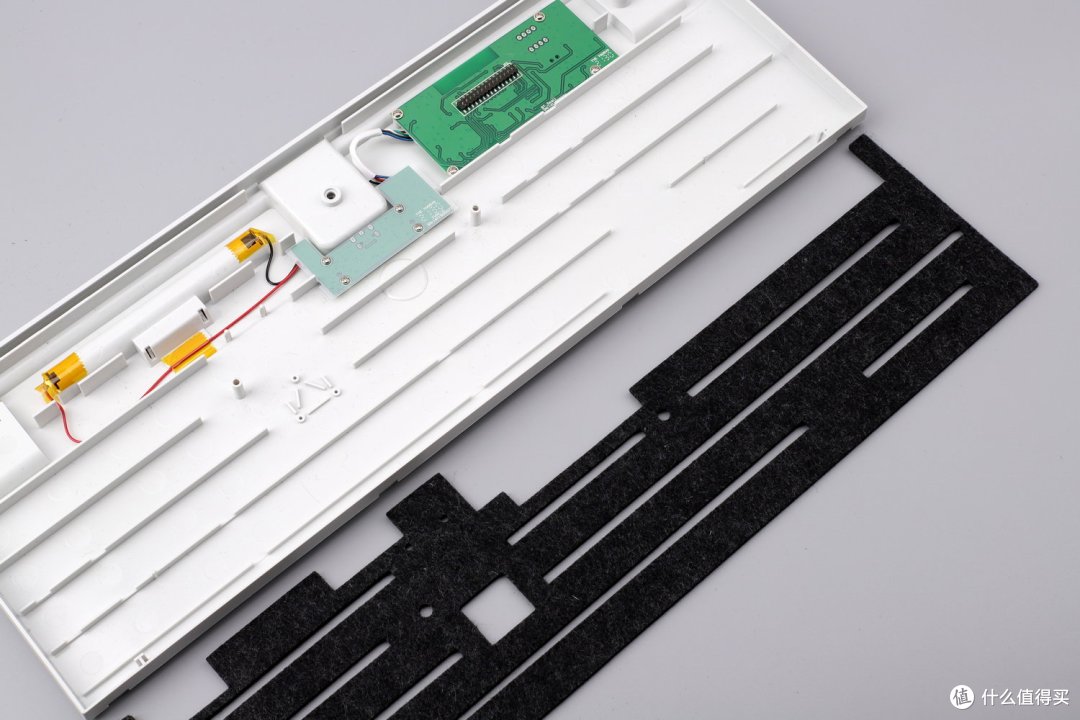

吸音棉最早是L率先采用在FC900R上,那时候国内键盘还在努力提高PBT键帽做工和卫星轴手感上,L的做法显得很高级,然后好评不断。FC980MBT内的吸音棉的外形不规则,是根据底盖加强筋的结构设计来匹配的,大概厚度3mm左右,填充在加强筋的间隙中,可大大降低底盖因为上面的敲击而产生的空腔音,这是个低成本但很实用的做法。
依然是大中小3块PCBA,整个设计思路和之前的FC980M变化不大,因为功能和性能的提升,电路设计上复杂了一些。这是蓝牙模块所在的核心电路,以前的MCU是在主板上的,现在以模组的形式出现在独立的小板上。
L一直使用赛普拉斯芯片的方案,这是蓝牙5.1模块上的主控芯片CYW20730以及核心电路,控制电路包括L招牌式的用于切换功能的DIP开关,还有蓝牙开关和对码键。
Type-C所在的小板连接着供电电池仓和核心电路,FC980MBT是不支持给干电池充电的,话说从mini升级到Type-C也是粉丝的夙愿,终于得到了满足。

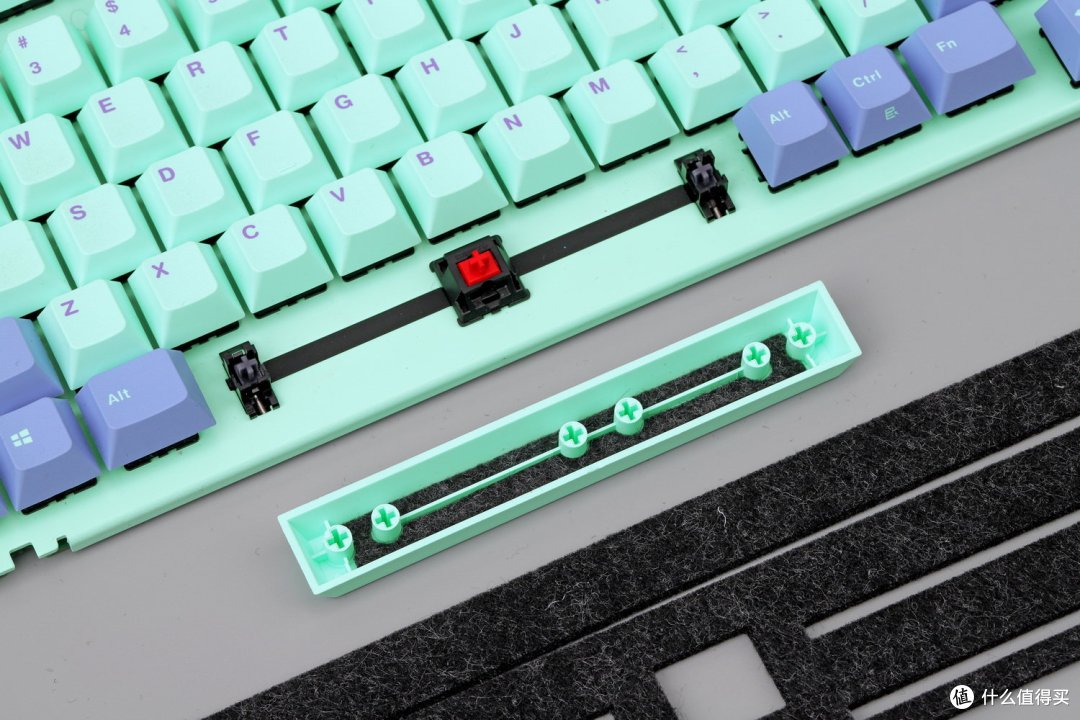

我们都知道,底部吸音垫是消除键盘敲击时额外杂音的一个方式,但空格键的噪音其实比空腔音更加直白。为此,FC980MBT也自然少不了空格下的间隙填充硅胶条,同样L是最早这么玩的,但现在大家学了之后比它玩的更high,整个夹层都给填充了。不过,这个空格键帽内的吸音棉,才是画龙点睛的精髓,非私模不可轻易贴附吸音棉,否则影响手感。

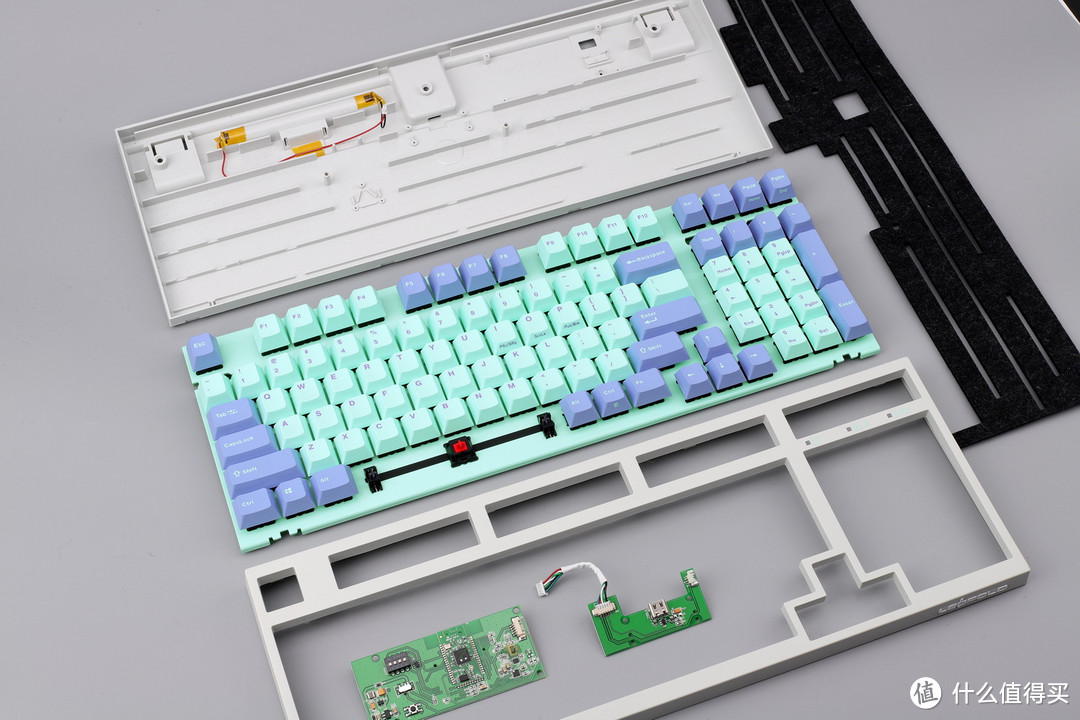

拆解完成了,功能升级后的FC980MBT,壳体外观比老款改动较大,更符合现代审美的设计风格,慢慢走出老式OEM键盘的古朴画风。而内部做工则基本延续了L一贯的水准,没什么问题,毕竟还是来自同一家工厂和相同的品控。
