老笔记本电源秒变PD多协议电源——魔狐便携式桌面充评测

一、购买理由

出于自身利益的考虑，传统笔记本DC口规格各异，但无论形式如何，常规DC口只有单一的供电功能。Type-C接口的出现打破了这一格局，小巧且多针的接口不仅能完成供电，还可相互通信传递数据。体积的缩小和功能的增加，越来越多的笔记本厂商将新型Type-C接口配备在其新品超极本系列中，并搭载了最新的PD充电协议。尽管Type-C口得到日益普及，但是采用常规DC口的笔记本仍然有着巨大的保有量；如何将老笔记本电源转变为支持最新PD及其它主流充电协议的多功能电源，让其物尽其用，这个想法成为了消费者的一项潜在需求。随着魔狐便携式PD多协议桌面充的推出，想法终于变为现实。京东下单，很快到货，下面进行详细测试。

二、包装与外观

魔狐的这款产品采用了大红色的方盒包装，十分亮眼，在这个临近春节的时刻，尤为显得喜庆。

说明标签粘贴在盒子背面，支持两输入三输出，DC口输入范围为12-28V，C1、C2、USB-A三个接口均支持5-20V输出，其中C1口最大输出为100W，其余两口输出最大分别为40W，三口合计最大输出为180W。支持协议包括FCP、AFC、SCP、PD、PE和QC，但是三口输出有所区别，这个下文细说。制造商为魔狐科技（深圳）有限公司。

包装内部虽简单，但是十分到位。定制尺寸的高密度泡棉，加上足够强度的外层纸盒，可在运输中起到全面的保护作用。

除了桌面充本体，产品没有其它配件，内盒下层附有一张合格证明。

从外形看，魔狐桌面充像是一个小号的移动电源，拿在手上十分的轻巧。

一体拉伸成型的铝镁合金外壳经过磨砂和氧化着色表面处理，色泽偏浅灰色，正面靠下有一个魔狐的品牌Logo

背面有着比包装盒更为详细的信息以及警示文字。产品型号为SC01，其余输入输出参数与前述相同。但是这里需要指出的一处错误是“输入最大功率 180W Max”，180W并不是SC01的最大输入功率限制，而是三口合计输出的最大功率。个人认为输入标注电压范围即可，功率可不标注，但要符合输入功率大于输出功率，并考虑转换损耗功率。

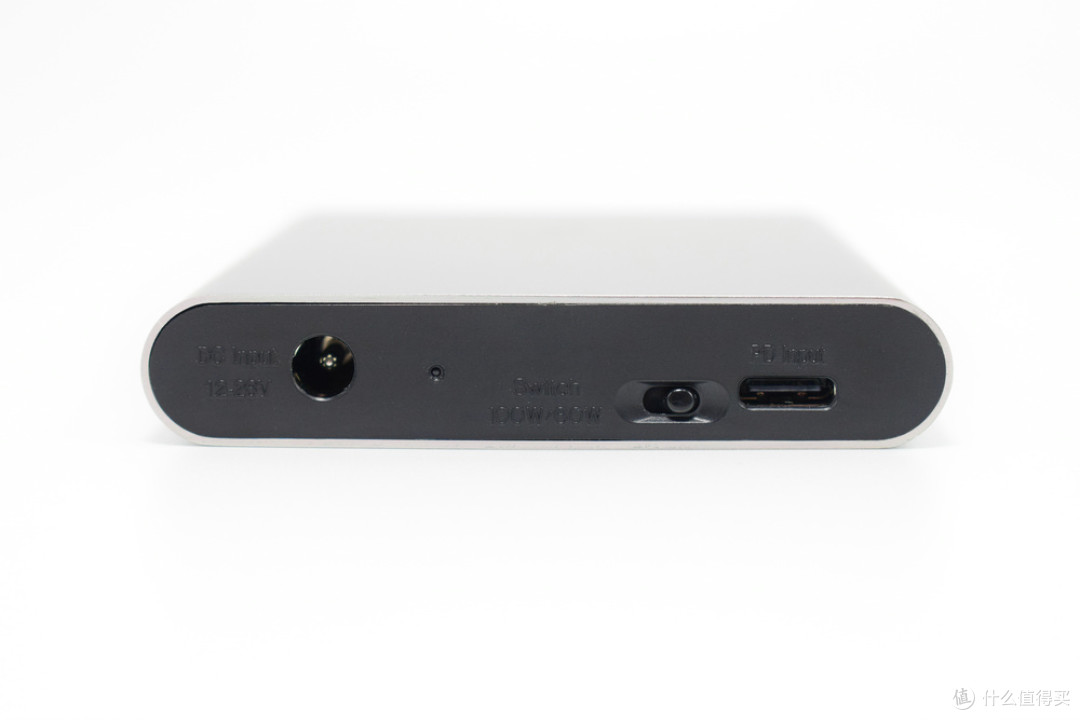

魔狐桌面充的输入和输出端分设于产品的两端，图示端为输入面，从左至右分别为5.5/2.1常规DC母座、输入指示灯、功率模式切换开关及Type-C母座。DC和Type-C两个输入端口可简单的理解为并联方式，输入只能选择其中一个端口，若同时输入有烧毁输出设备的风险。功率模式切换开关用于切换C1口的最大输出功率，可在100W和60W两种模式中进行切换。

5.5/2.1 DC口是在众多不同规格DC口中应用范围最广的一种型号，魔狐桌面充选择此规格也是基于这个原因。

DC接入后，在右侧小孔会亮起红色灯光指示。

另一端自然是输出端，从左至右分别为USB-C1、USB-C2和USB-A，三个输出接口，2C1A配备。

在USB-C1输出口左侧面板下隐藏着一枚指示灯，在C1接入负载时亮起蓝光；需要指出的是，该指示灯只指示C1口输出状态，与C2及USB-A口无关，即任意或同时接入C2及USB-A口负载时，指示灯均不会亮起。

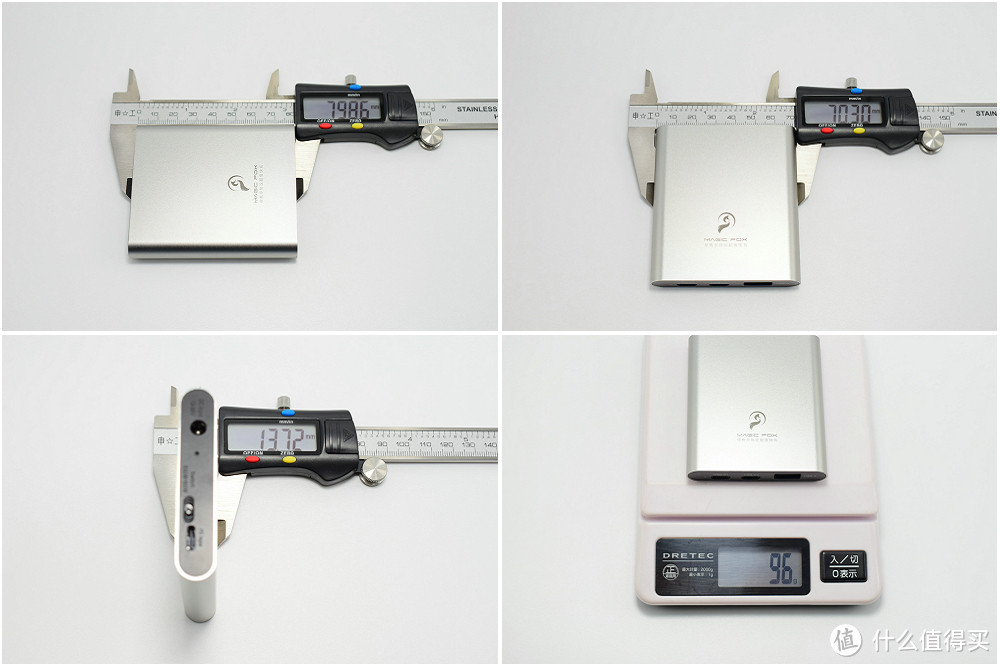

魔狐桌面充体积小巧，高*宽*厚=79.9*70.3*13.7mm，重量仅为96g，轻盈便携。

三、性能与实测

1、协议支持

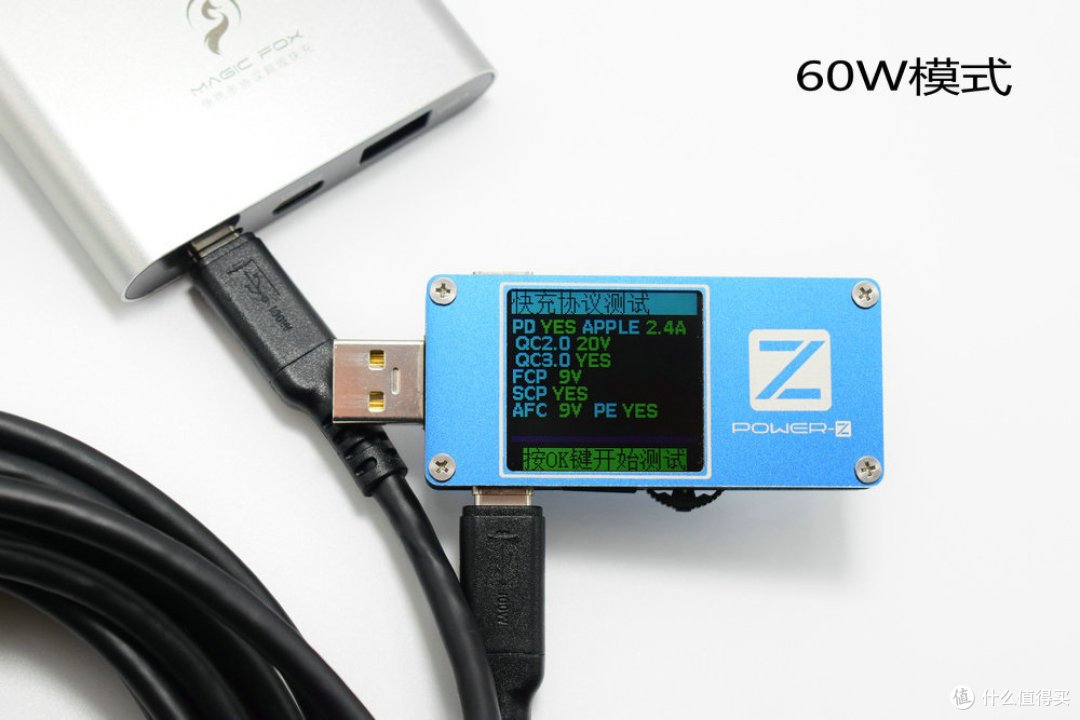

魔狐便携式桌面充具备两个主要功能：一是将传统DC接口转变为Type-C接口，其二是将单电压DC转换为支持多电压、多协议充电模式。前面介绍过C1输出口具有60W和100W两个工作模式，两种模式支持的协议有所不同；上图是60W模式下的支持协议列表，可见协议全绿，支持PD、Apple 2.4A、QC2.0/3.0、FCP、SCP、AFC、PE，除个别私有协议外，基本做到了全协议支持。

模式切换至100W，支持协议略有减少，支持PD、Apple 2.4A、QC2.0/3.0、PE协议。

C2输出口与C1输出口（60W模式）相比，仅缺少PE协议。（注：存在仪表漏测可能，因为内部C2口与USB-A口使用同一SOC芯片。）

USB-A口，协议全绿，支持A口模式的Apple 2.4A、QC2.0/3.0、FCP、SCP、AFC、PE协议。

2、PDO及电压支持

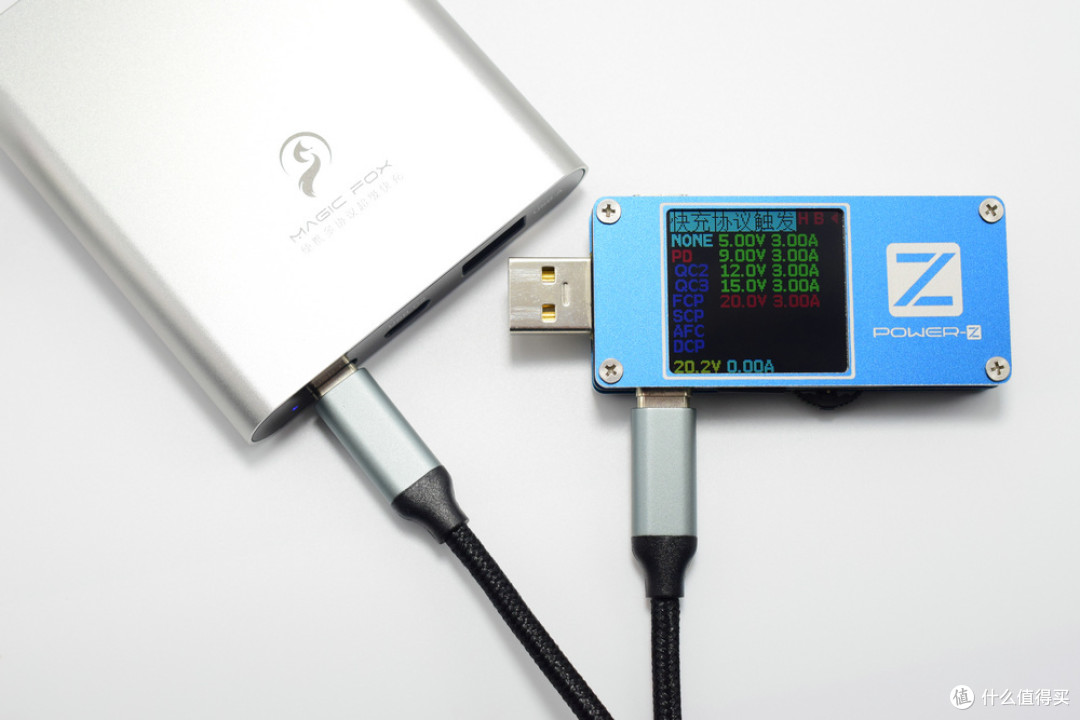

C1口60W模式，PDO报文为：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，五档全电压，最大支持60W。

C1口100W模式，PDO报文为：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，五档全电压，最大支持100W。

C2口，PDO报文为：5V/2.39A、9V/2.39A、12V/2.31A、15V/2.07A、20V/2.07A，五档全电压，最大支持41.4W。

值得一提的是，三个输出口所支持的QC模式均支持Class B标准，即最高支持20Ｖ电压，在QC2.0下，支持5V、9V、12V、20V四档电压，而通常的QC电源只支持Class A标准，即最高支持12V电压，有5V、9V、12V三档电压。输出电压范围的扩大，让应用更加灵活。

3、升降压及多端口输出测试

魔狐桌面充内部采用三条独立DC-DC电路，三路互相独立。其中C1线路支持升降压模式，而C2及USB-A口线路仅支持降压模式。测试采用一个19V DC电源输入，在C1口使用POWER-Z 超级飞龙仪表进行PD 20V档电压诱骗，成功升压输出20V。

而转为C2口后，同样使用超级飞龙仪表进行PD 20V档电压诱骗，因输出电压大于输入电压，诱骗失败，输出DC输入电压18.9V。（这里有一个隐藏彩蛋，后文揭晓）

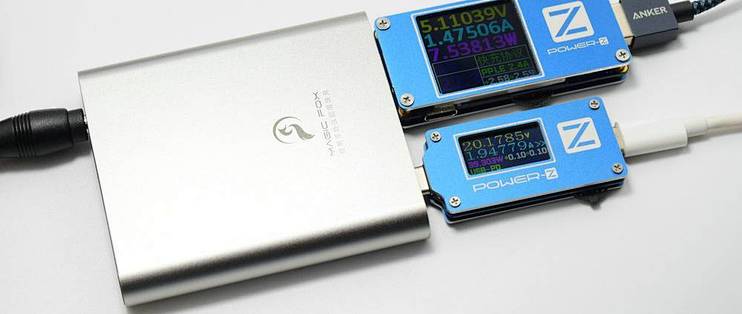

由于内部三条DC-DC线路完全独立，三口可任意握手不同协议，输出不同电压，好比三个多协议电源适配器合体在一个小盒子中，非常实用。

5、输出性能实测

我们先看USB-A口的输出性能实测，电流步进曲线显示，5V档最大输出为：5.05V/3.40A/17.2W，线补为渐进式，但线补幅度不大。

USB-A口9V档最大输出为：8.93V/3.30A/29.5W，线补为渐进式，线补幅度比5V档更小。

USB-A口12V档最大输出超过USB-EBD35W量程，线补不再明显。

接着看C2口的输出性能，这次采用简单直接的方式，输入为24V/5A/120WDC电源，输出使用POWER-Z 小飞龙仪表诱骗20V后加负载测试，轻松达到标称的40W。

以同样方式测试C1口的60W输出模式，同样轻松达到60W标称。

C1口的100W输出模式，实测达标。

6、温升测试

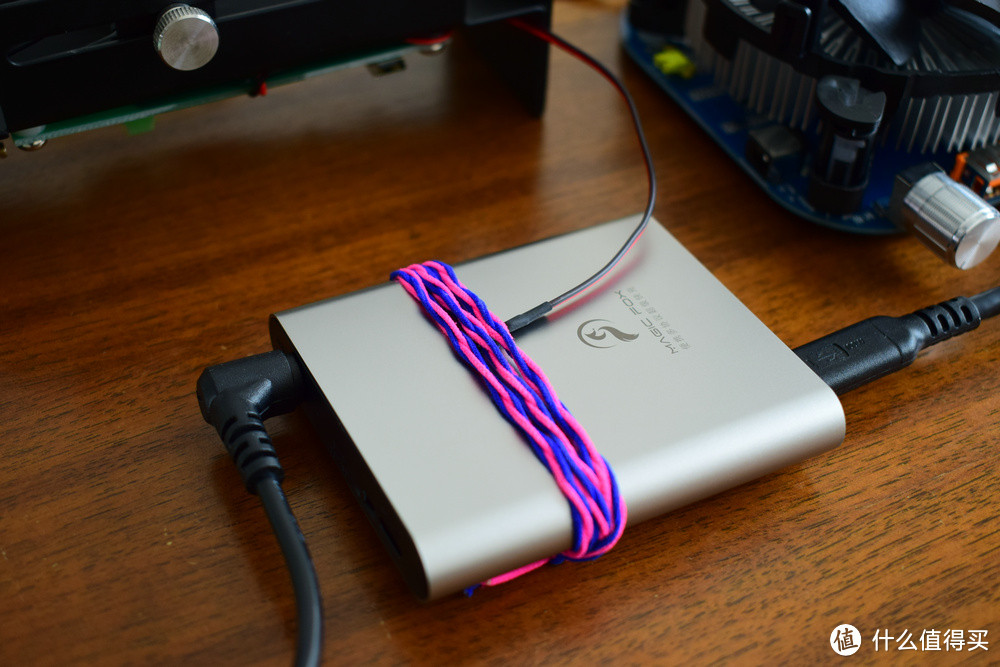

由于DC-DC转换存在功率损耗，发热在所难免，对于一款输出功率高达100W的转换器，发热情况自然是消费者关注的一个重点内容。测试采用24V/5A/120WDC电源输入，C1口POWER-Z 小飞龙仪表诱骗20V后加90W负载，模拟大功率设备使用情况，数码温度计热敏探头紧贴于魔狐桌面充外壳，记录全程温度曲线。

测试环境条件为南方无空调居室，室内初始温度为9.5℃，全程记录时长约为1小时，最高温度约为26℃。虽然条件所限，未能在25℃恒温环境中测试，但从测试结果来看，发热情况较轻，散热良好。

7、设备兼容性

最后看看魔狐桌面充各端口对于设备的兼容性，USB-A口给小米4充电，成功握手QC2.0协议。

USB-A口给小米MIX 2S充电，成功握手QC3.0协议。

USB-A口给iPhone7充电，成功握手Apple 2.4A协议。

USB-A口给iPad Air2充电，成功握手Apple 2.4A协议。

C1口给小米MIX 2S充电，成功握手PD协议。

C1口给小米笔记本 Air12充电，成功握手PD协议。

C2口给小米MIX 2S充电，成功握手PD协议。

C2口给小米笔记本 Air12充电，成功握手PD协议。这里出现了一个彩蛋：输入采用的是19V DC，由于C2口是降压模式，无法输出20V档，但是魔狐桌面充将DC输入电压转换为PD协议后，小米笔记本Air12成功实现了19V电压的握手并能正常充电。目前超极本采用的PD握手电压多选择20V档，而传统笔记本的DC电压多为19V~19.5V，魔狐桌面充的这一功能，让此电压档的DC电源实现了PD握手充电，这样一来，加上C1口的升压功能，19V的DC电源就可以同时提供两个可供超极本使用的Type-C PD端口，从而极大的方便了用户对于输入端DC电源的选择。

四、总结

魔狐便携式桌面充在传统DC电源和新型Type-C接口之间搭起了一座桥梁，不单实现了端口的转变，同时还支持包括PD在内的几乎全充电协议；C1端口支持最大100W输出，C2及USB-A端口分别支持最大40W输出，三口合计支持最大180W输出，性能强大，可完全适用于市面上绝大多数超级笔记本、手机、平板、移动电源及其它数码设备的快速充电。铝镁合金外壳及紧凑的设计，带来优良的散热性能，轻巧便携。在传统DC向PD过渡的当下，魔狐便携式桌面充确实是第二个PD多协议充电器的最佳选择；对于老笔记本电源，则物尽其用。
