铭瑄H81il全固版魔改

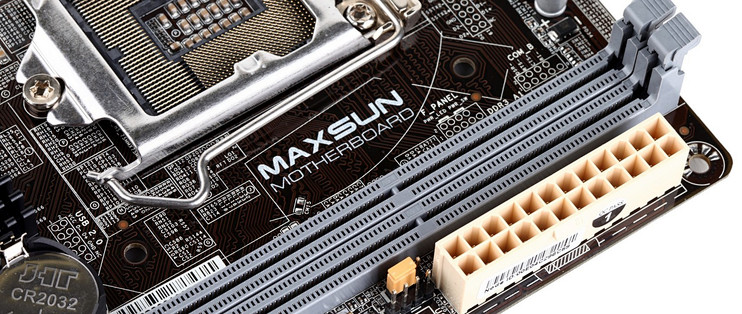

这次改造的主角是铭瑄H81il全固版

这个主板放在蜗牛机箱内非常不错，四个SATA，刚好配合四硬盘，不过有点可惜的是这个主板网卡是百兆？？？？

好，下面开始改造这个主板

主板上面有一个minipcie预留位置，但是没有焊接minipcie插槽，

目测发现只是少几个电容，一个铜柱，一个minipcie座，好，那就先把pcie座跟铜柱焊上。

焊好了，

焊接得还算满意，电容先不接，拆个游娱宝盒的无线网卡装上试试，噢耶

电脑正常识别，搜索wifi信号，连接成功！！！minipcie改造完毕

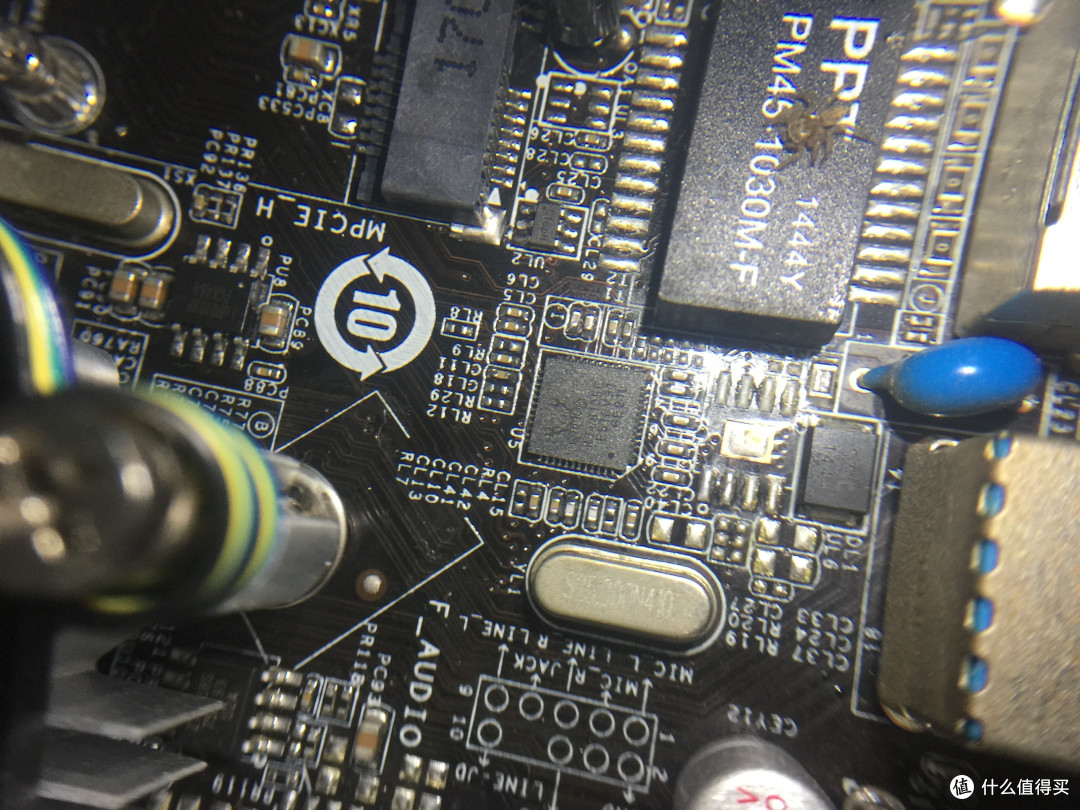

接下来到百兆网卡，竟然有只小蜘蛛抢镜了

网卡芯片是RTL8105E，经过查阅资料，RTL8105E跟RTL8111E、RTL8111F定义是一样的

按道理直接换芯片就可以识别到千兆网卡，好说干就干，直接把芯片换成RTL81111E，开机

啥情况，竟然不识别，没焊好？补焊，拆下来重新焊接，还是不识别，网卡坏了？焊工不行？再焊回原来的百兆，进系统正常识别！！！后来再找一个RTL8111F的芯片换上，还是不识别？？？这下子蒙圈了，先停停，放一放

在垃圾堆找了块8111E网卡的坏板再加一块PCIE8111网卡对照下

那两个8111网卡都差不多，但是跟8105比少了电感那部分电路，电感直接接芯片36脚电感另一端接VDD10，即29脚，测试两条不相通，然后有测试了下33脚，发现是直接接地的，莫非是我没焊接好短路了？

拆下来测试下顺便跑了下外围那些电阻电容连接哪个脚，测下33脚的确是直接接地的，看电路图33脚有3.3v是开启信号，莫非这里出问题了？但是原来的网卡接地也能用应该不关事吧，带着疑问把33脚绿油屏蔽，焊上RTL8111F然后飞3.3v上去，还是一个鸟样，没变化

当时想改个网卡怎么这么复杂，有想放弃的冲动，先放下过两天再搞吧

休息几天整理好思路，继续……

细心再观察下主板网卡附近的元件，发现有个8脚芯片焊盘，莫非这个网卡的外置bios？不对，bios中间不应该接地的焊盘，那这个ic是什么呢？又陷入困境…….

回想起这个主板有一个型号，有好几个版本，比如什么行业版，这几个版本也许会有一个版本是千兆网卡，那就去度娘查下资料，无意间发现这个型号有一个主板真的是千兆网卡，型号是H81IL全固版M.4(注意是M.4)，我的型号是H81IL全固版没有M.4，根据型号找这个主板的部分细节图，

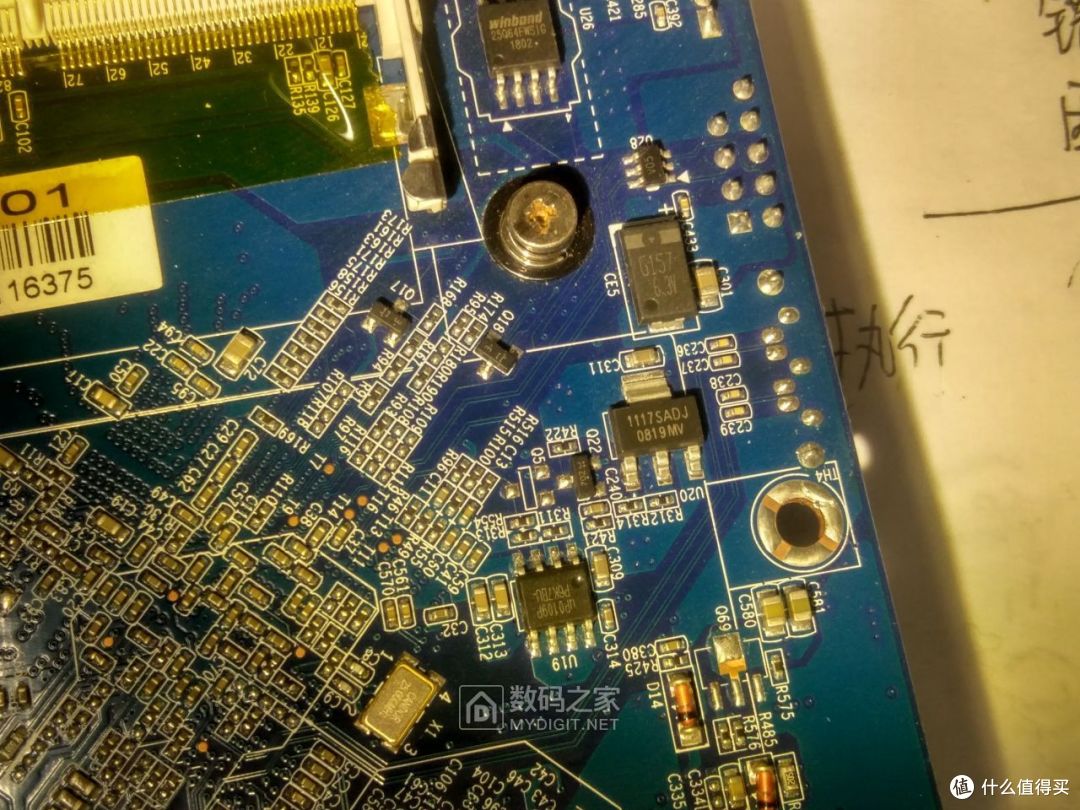

中间经过测试发现8脚IC型号是up0109p，在游娱宝盒主板上面能找到（这里借用坛友的游娱拆机图）

，相关电路

把游娱上的ic和第三脚相连的两个电阻拆到铭瑄上面，然后补全网卡ic附近相连的电阻电容，（电阻电容参数参考RTL8111网卡PDF，电阻电容数量位置根据全固版M.4网卡ic附近元件来补全，不知道参数的电阻电容随便找个外观大小差不多的装上去）

红框的是需要补全的，黄框的要换成千兆的网变，白框四个电阻需要拆掉，弄好网卡即可运行在千兆网络，但是发现网口的灯不亮，灯不亮不影响使用就不理了，

至此铭瑄H81il百兆网卡rtl8105改rtl8111千兆工程完毕！
