科技系列积木 篇二:宇星模王堆高机(Mk II),可玩性极高的moc套件
购买原因

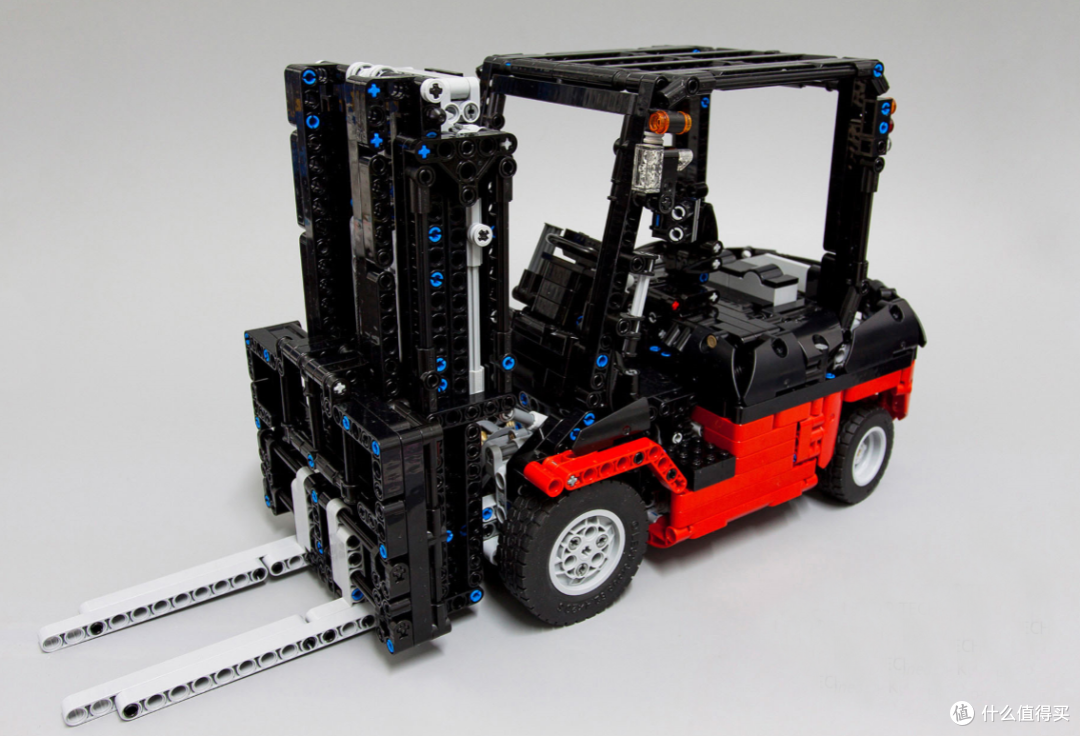

喜欢乐高科技系列moc玩法的值友,可能大都看过Kevin Moo大神的moc作品吧。这款宇星模王出品的堆高机其实就是Kevin Moo大神的moc作品CUSTOM FORKLIFT Mk II。当然宇星模王做了少部分的改动,下文会进行介绍。
开箱
逛了几大电商平台最后在拼夕夕334包邮入手,疫情期全网最低价,现在可能涨了。
外盒包装正面,较为醒目除了支持遥控控制,还支持app蓝牙控制。
侧面列出了套装包含的动力件
说到动力件,不得不吐槽一下,其实这玩意没啥技术含量,电机的成本很低,但是给你做个积木外壳价格就能卖到好几十(这还是国产动力件,增加了我们科技作品moc的成本呀)。有啥办法呢,咱自己也不能加工外壳呀,最多改个线。
背面展示了遥控可动,除了正常的四方位行驶,还有车叉的前后倾,平台的升降。
共六包积木,分步骤包,必须好评。不过正常内盒是分AB盒的,不分也没关系,暂时没有其他厂商出这个套件。大家不用担心翻车。最下面那个盒子装的是动力件。

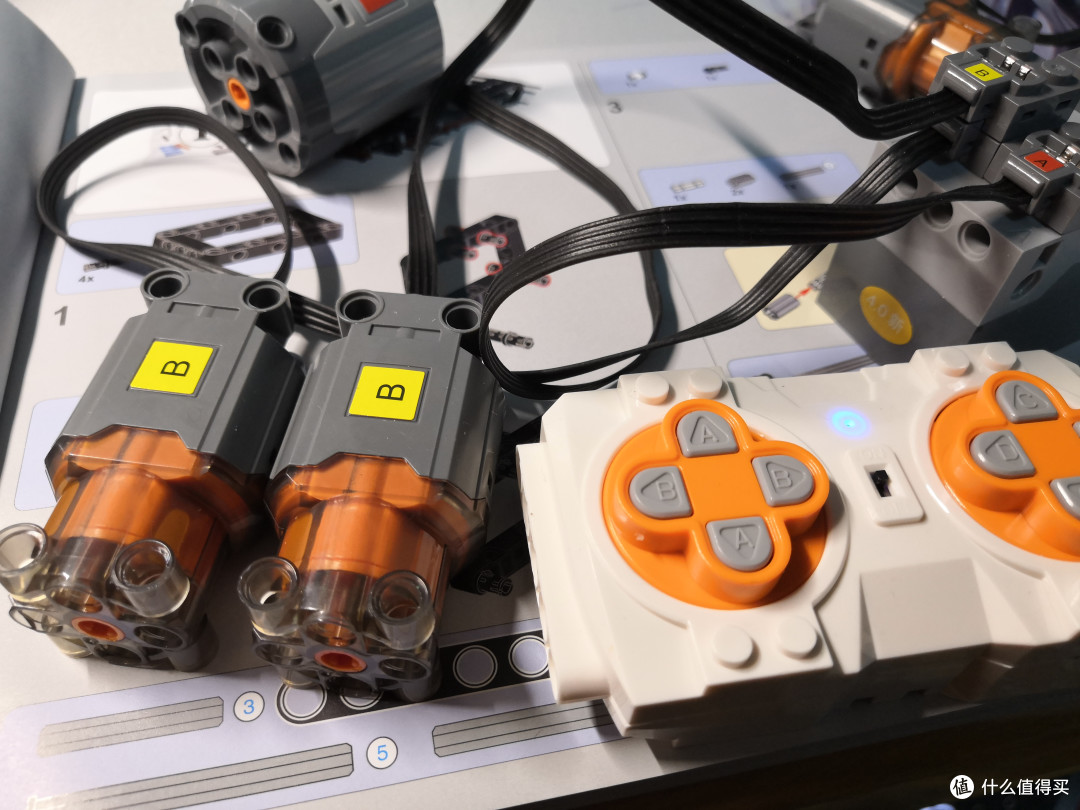

电机有一部分零件是透明的,很好看,不过也能看见固定两种塑料的粘胶,emm。。。
贴上贴纸区分电机。
遥控器使用两节七号电池,接收机&供电一体模块使用可充电锂电池(micro usb接口),体积不大,但是续航还可以比奥迪双钻那个小坦克强。
零件品质
此次宇星模王的零件几乎都是高砖(质量在非乐高件中算很好的)
拼搭注意这种零件上的编号3/4/5/6每一种编号的角度是不一样的!注意看说明书。
拆件器还是要准备的,宇星并未送,但相信各位喜欢moc的值友都有。
拼搭过程

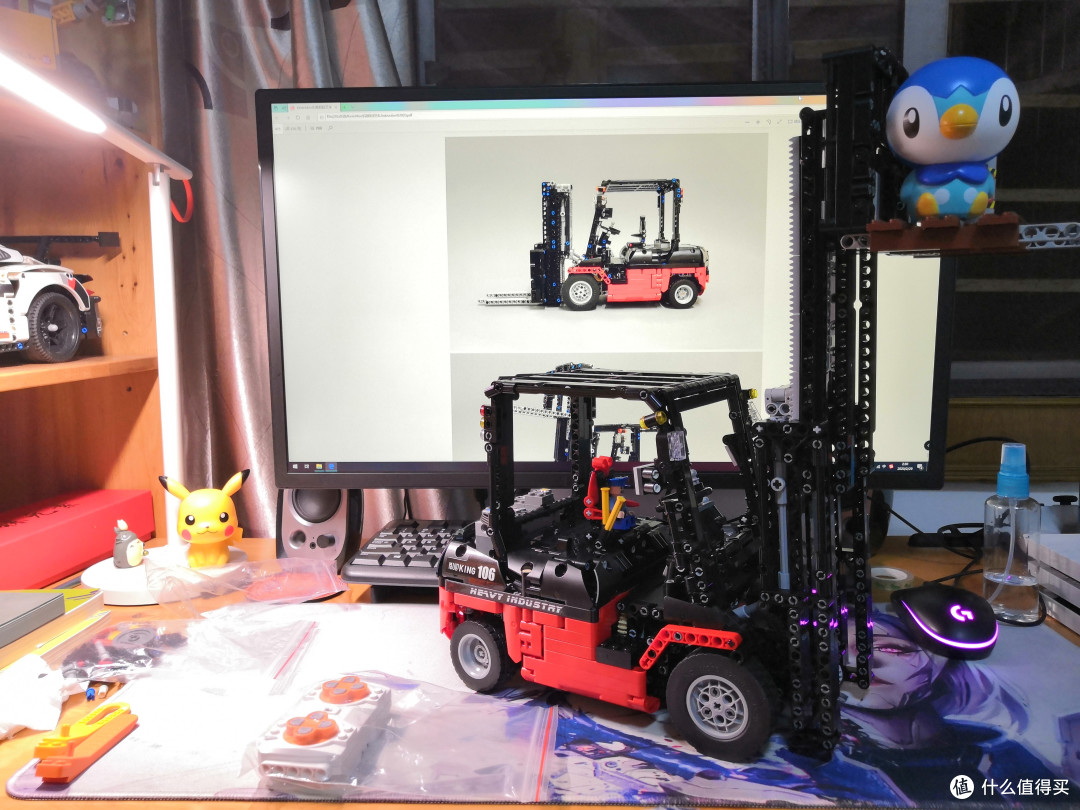

因为宇星这次的零件颜色和Kevin Moo的不同所以,我是按照宇星的说明书拼的。总体比较顺畅,但是一些涉及十字插销的拼搭顺序不合理,还有两处小错误。我会在文末放出原作者的图纸,那个图纸的拼搭顺序则十分完美。

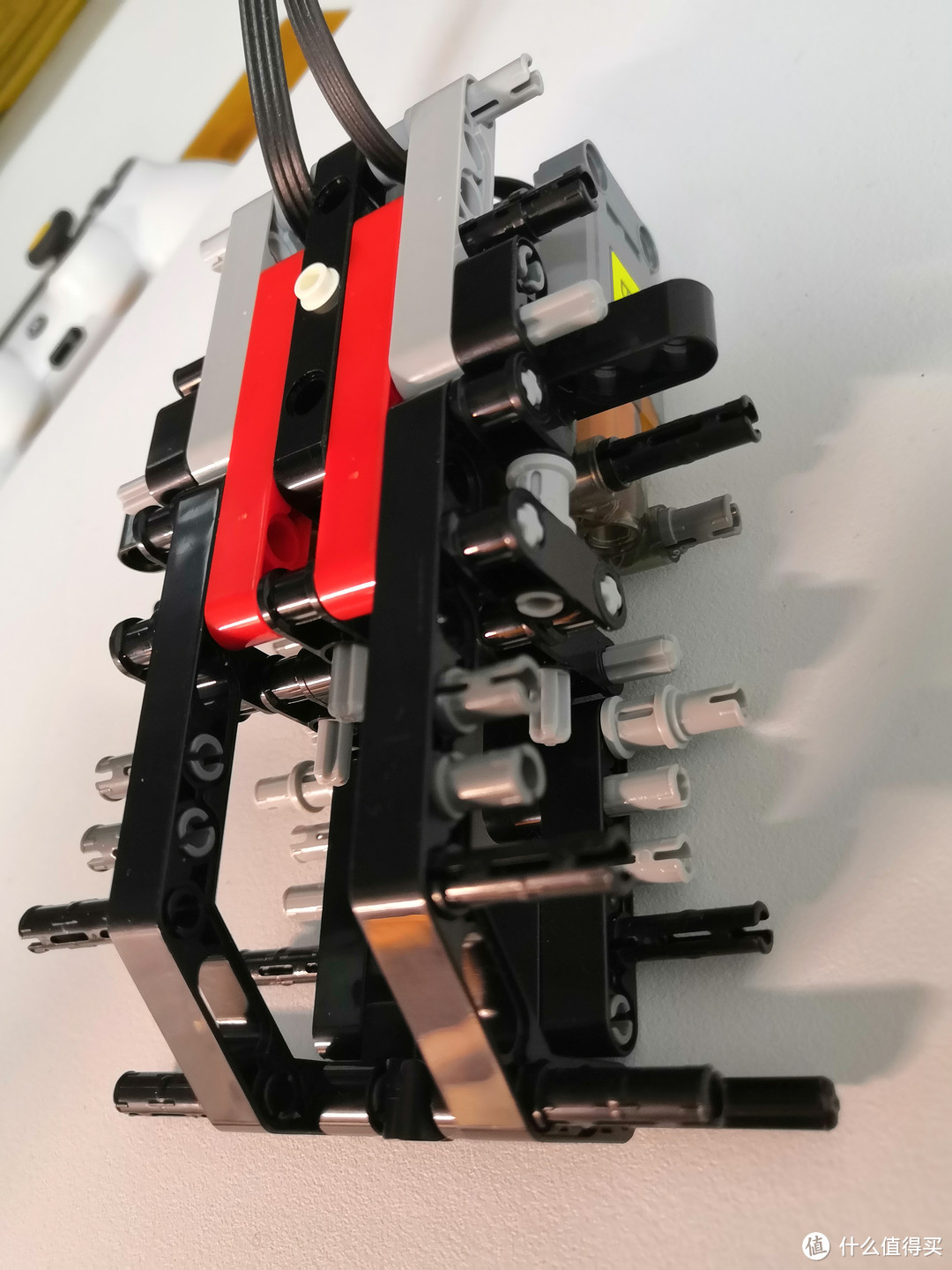

先测试这两个电机,旋转方向要相同,不然机构冲突无法运作(其实如果厂家确保这种型号的电机转向都相同也不用测试了)同时长按遥控器的两个相反按键是可以对调方向的,但是如果两个电机相反,你对调了以后由于接在同一个通道(接口)上,两还是反向所以一定要在拼搭前测试。
中间这个是离合齿,阻力过大会打滑,在转向和推杆传动上都用了这个齿轮,有效防止电机烧毁。

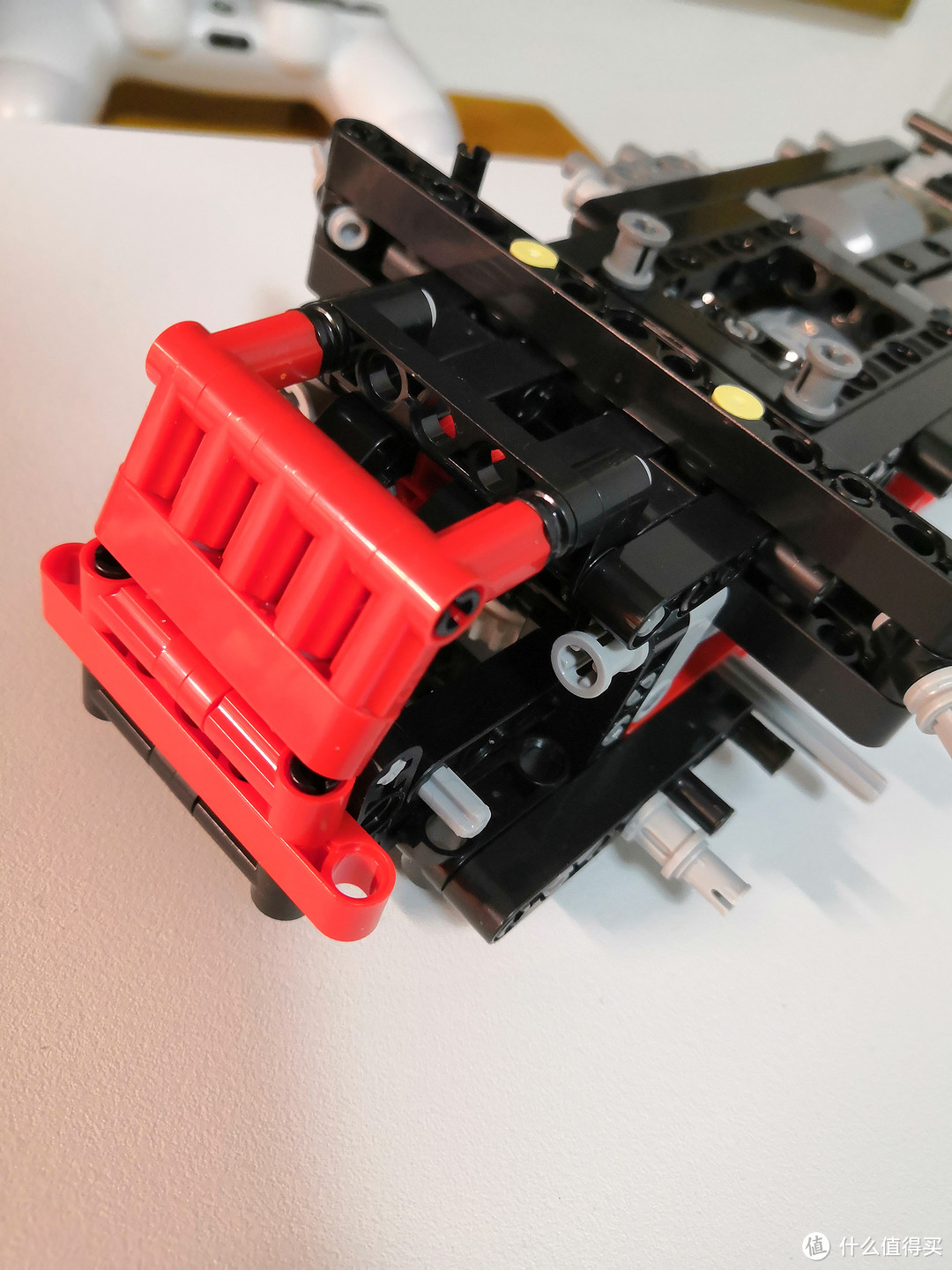

上图为后轮转向特写

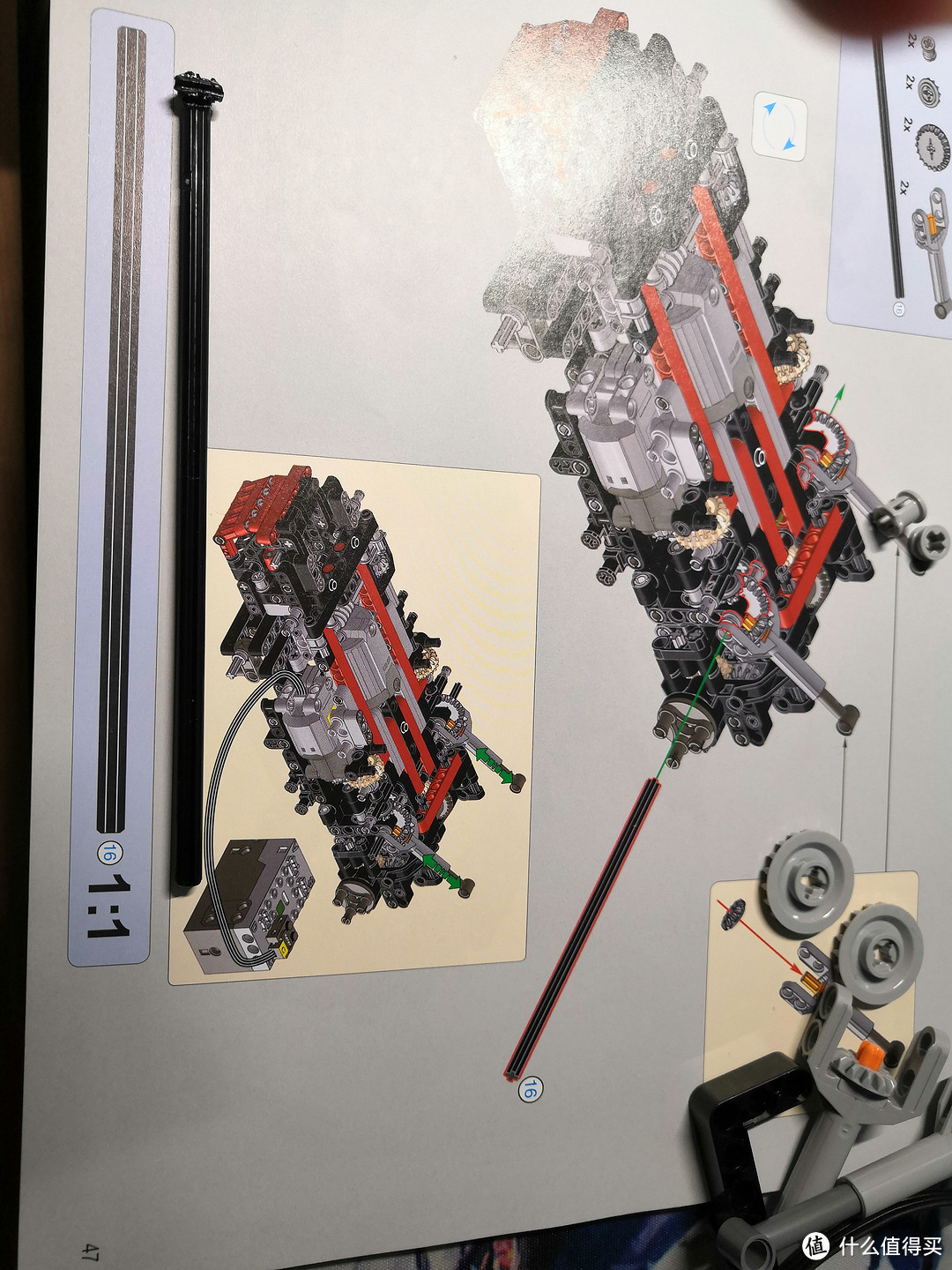

这里少装了个零件后面又拆了重来,大家细心一些,或者干脆按照原作者说明书来拼。

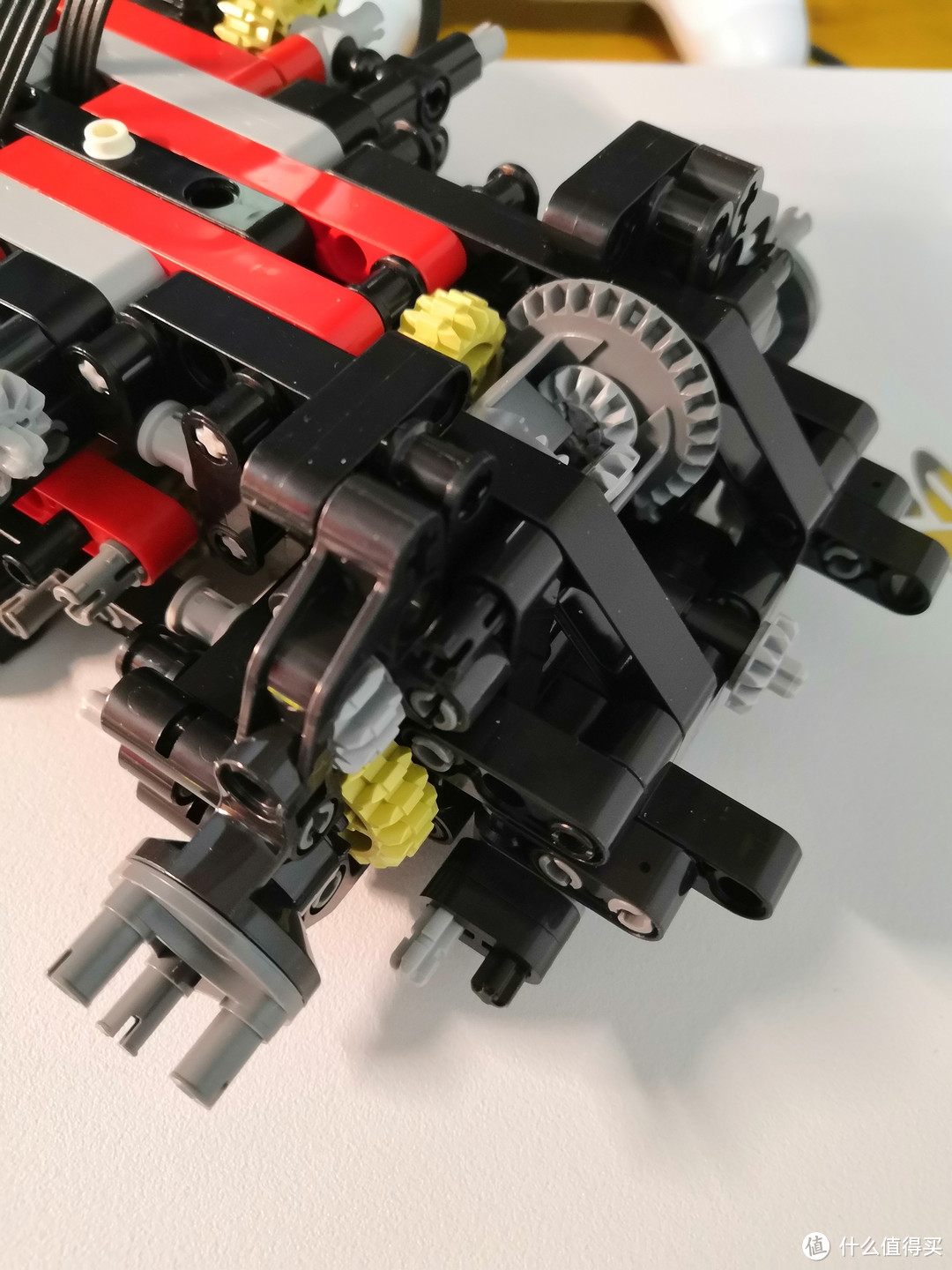

前轮差速结构,和我们平时的二屈车有点像,如果一个轮子打滑落空,该轮会空转无法行驶。
推杆连轴被烫变形了,还有后面的步骤也少了一根十字轴,后来联系商家补件了。(第一次补件是免费的,只要不是人为原因弄丢或者不是人为丢太多,你都可以说是缺件)
推杆特写,用来改变倾角,
中华古理线大法在这里得到了传承

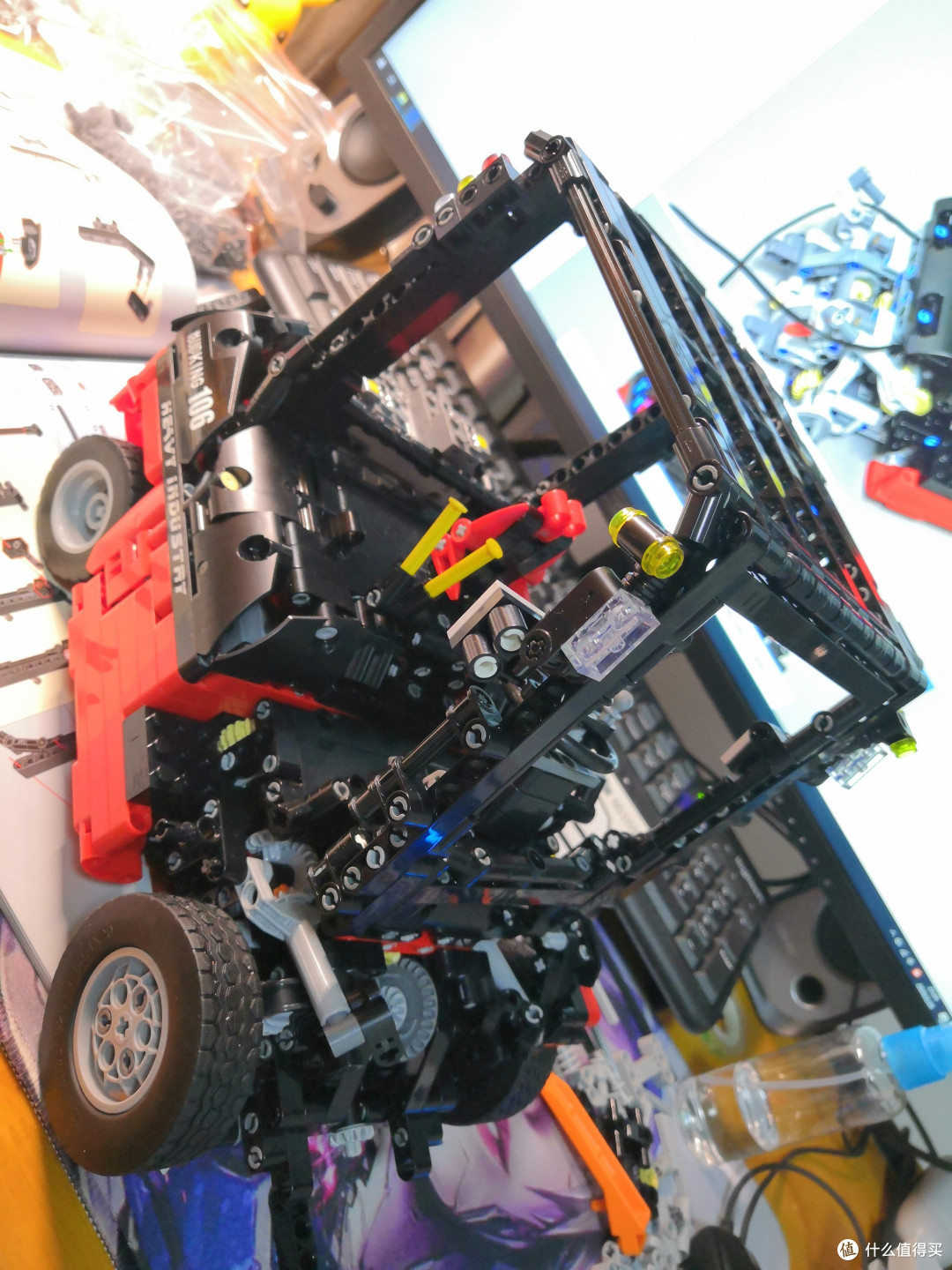

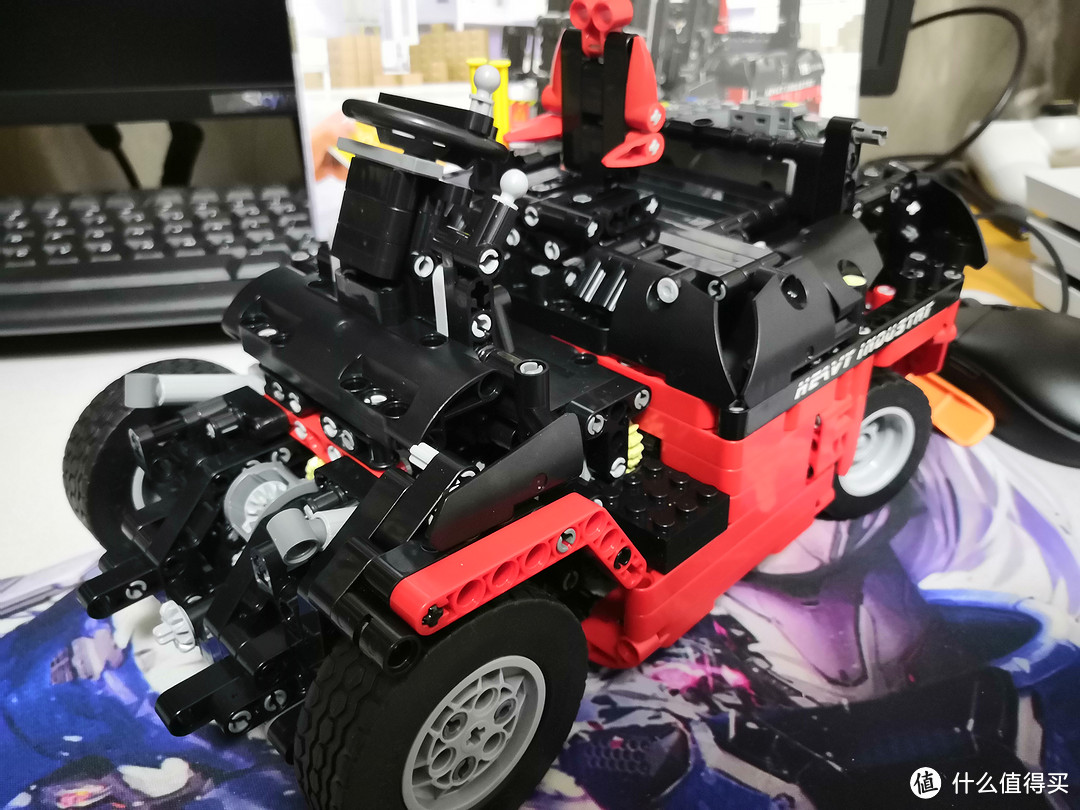

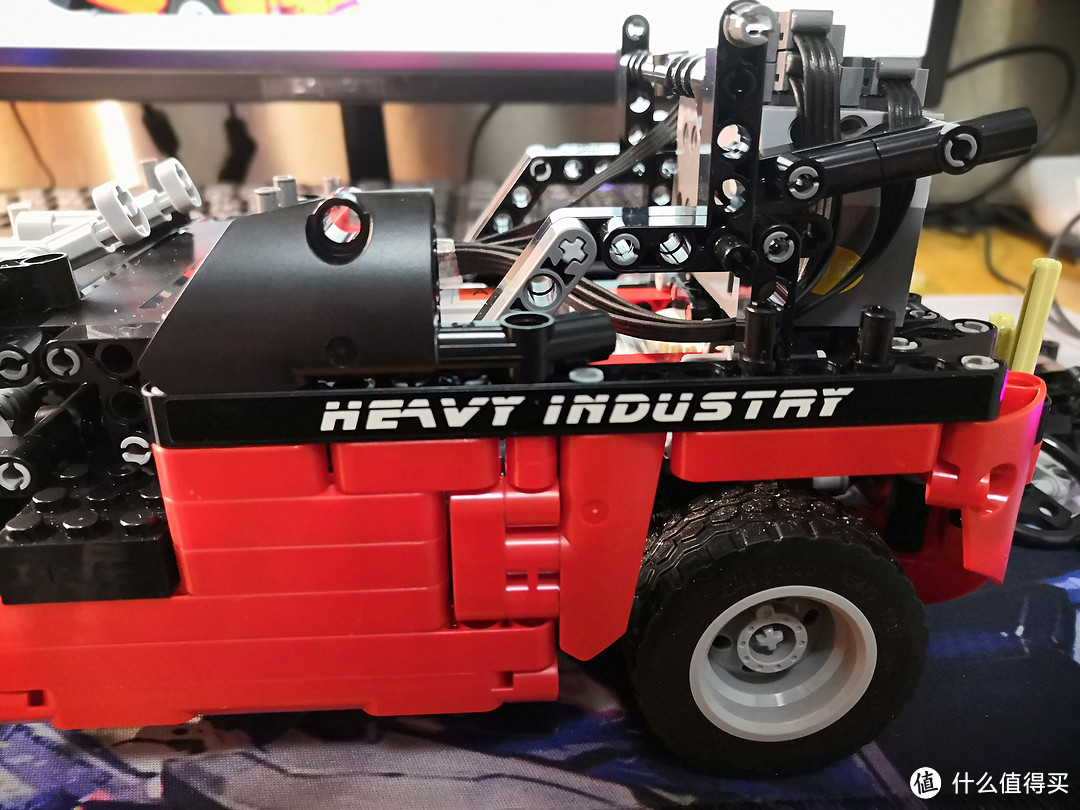

一些外壳拼装
这里是宇星改动最大的地方,原作者两个接收机和电池仓被宇星合并成了一个模块。还支持手机app控制了。还有一点就是原作者是带灯光组的,宇星给取消了。
本以为宇星的遥控app里面会有商城广告啥的,卖卖自家的积木,没想到就真的只是个遥控app,还算可以吧哈哈。

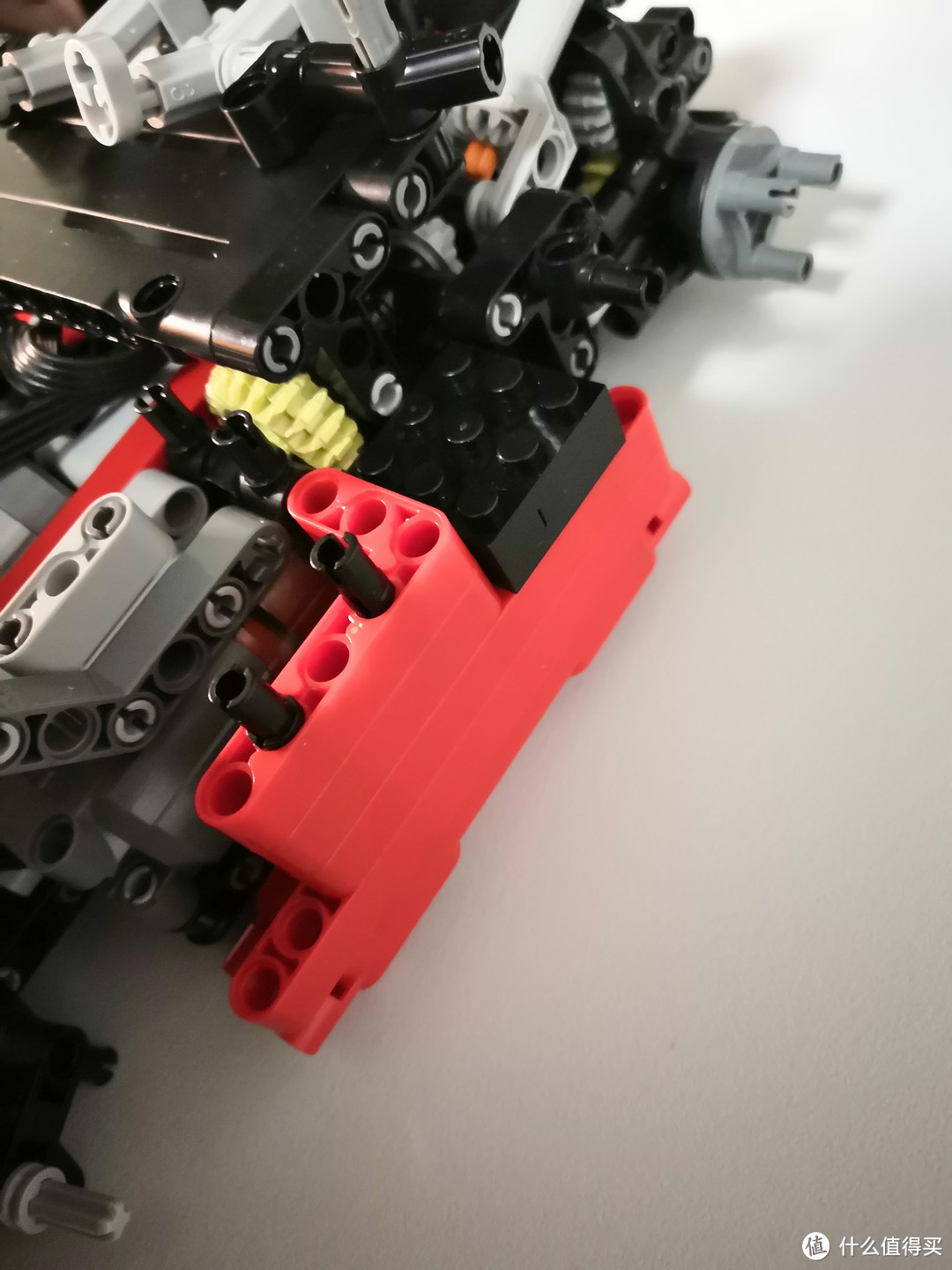

宇星说明书一处错误,白色短柱方向错误,这三个小白柱是用来固定这个黑色踏板的,方向应一致。

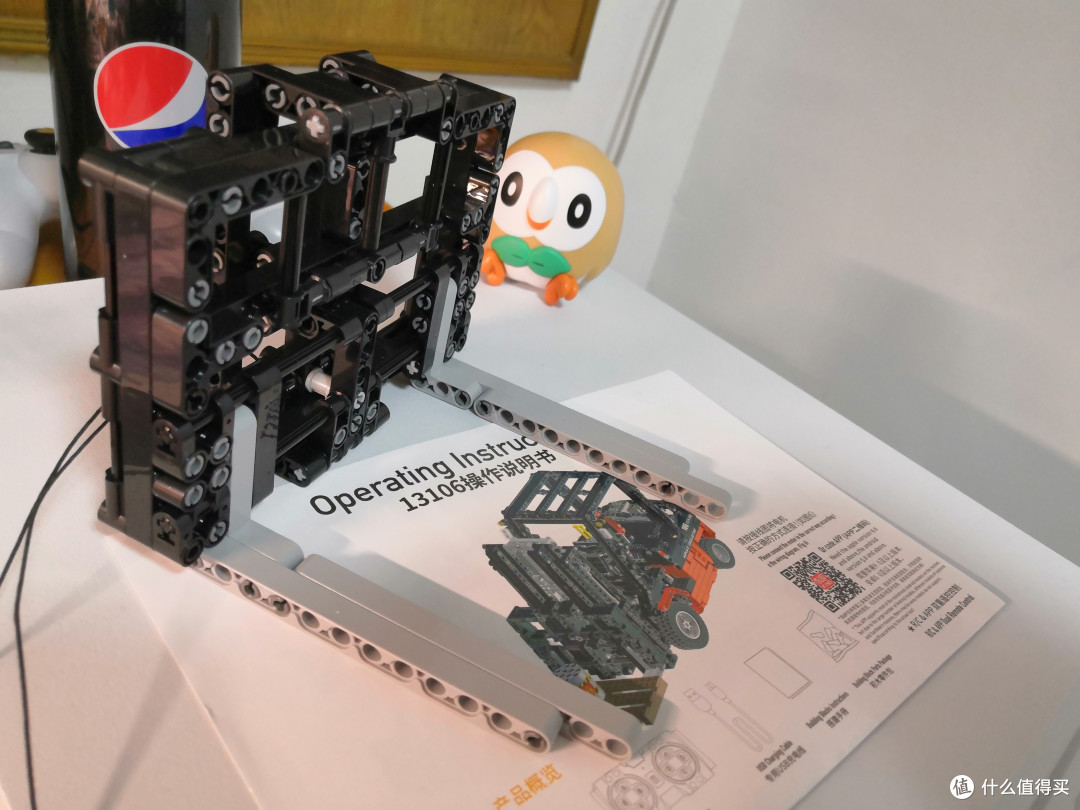

绑绳子时注意平台高度,这是宇星说明书的穿绳位置。
这是原说明书穿绳位置,不得不说原说明书美观。还有就是固定销零件两者也有小区别,原说明书的固定零件更牢固些。
原作者的设计十分巧妙,除了动力机构外,在灯组的卡线位置,堆高机的限位,车轮轴的防脱抵抗这些细节地方都有考虑。

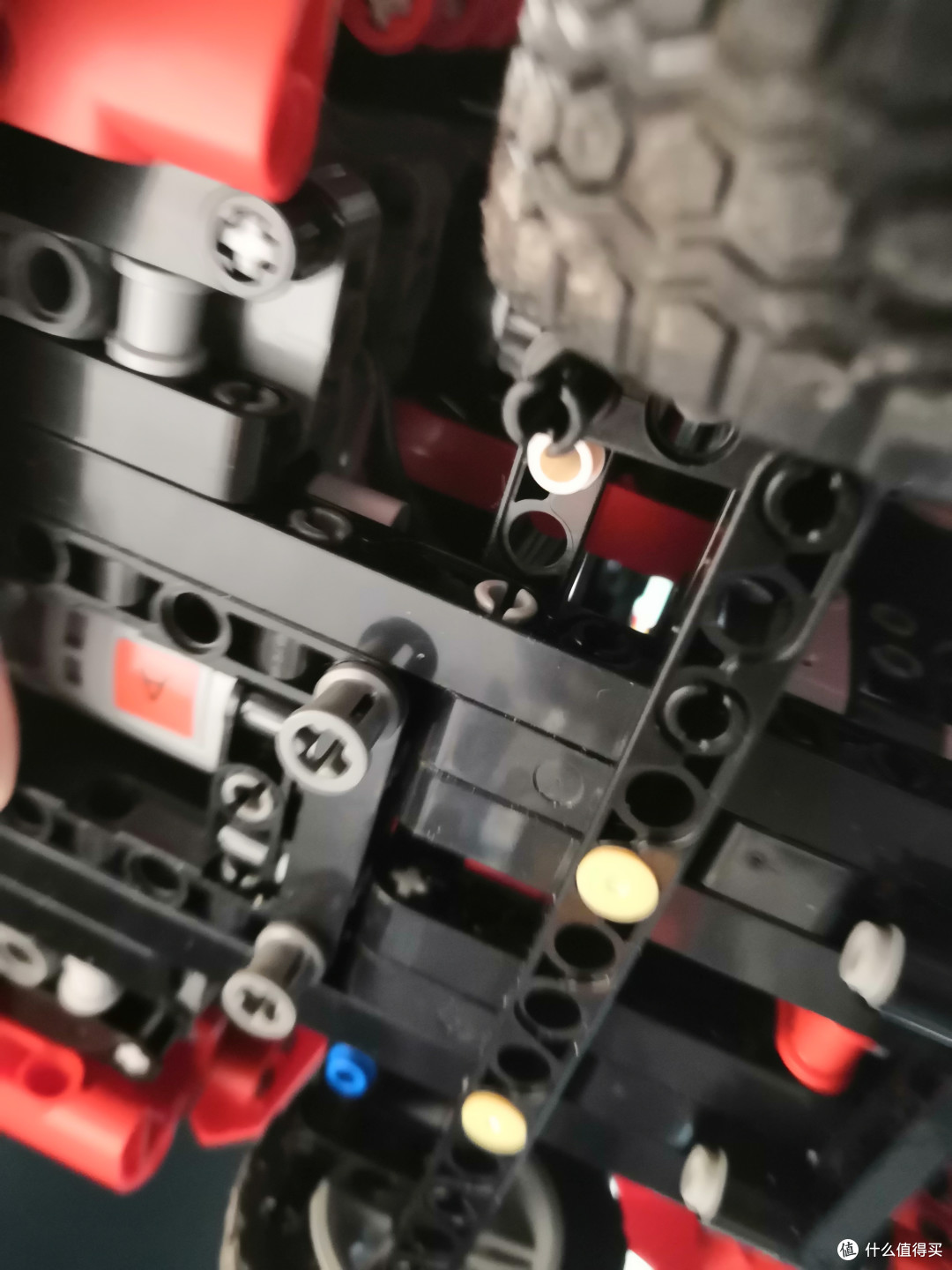

考虑国产零件精度,为了防止转向过大造成打齿,我在后转向横杆加装了限位器(图中的白色和蓝色小柱)。

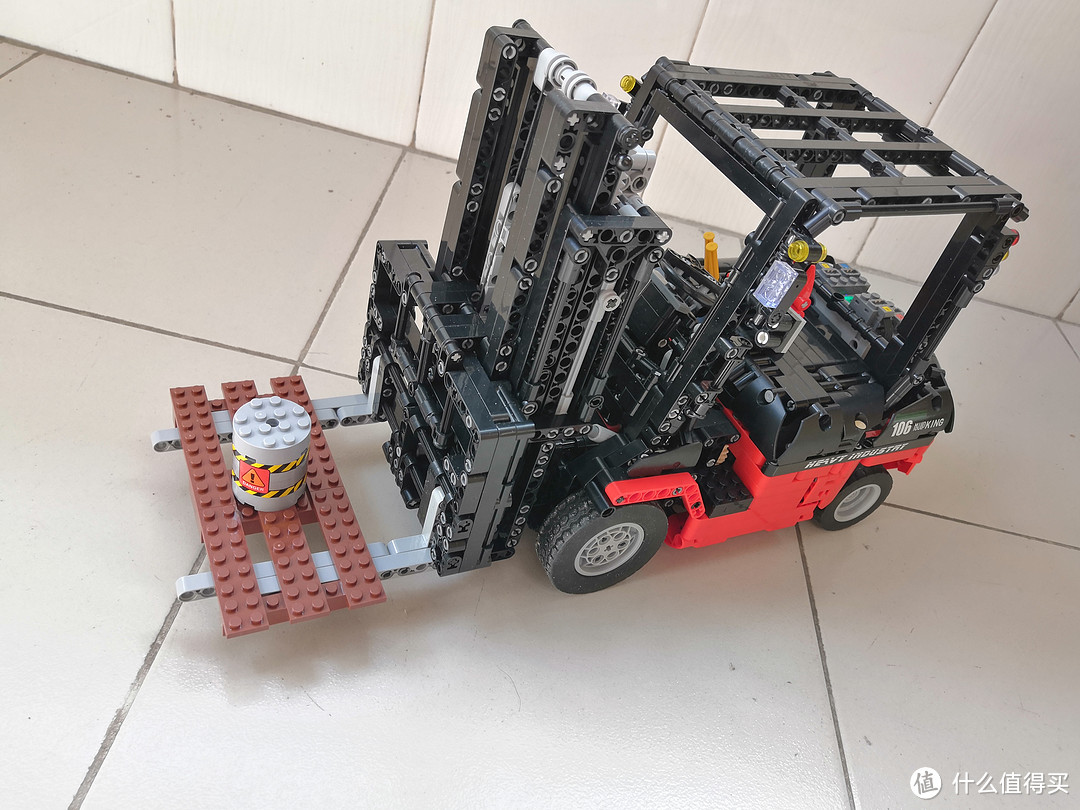

整体而言,除了下降在一定位置会滑齿外,整车运转都很顺滑。各位值友也可以加一些润滑油,或者将齿轮换成乐高件,将十字传动轴换成碳纤件来进一步提高运作的平顺性。
↑遥控操控,视频中为原版动力套件,和宇星的区别不大。
点击查看原作者图纸(提取码: pyc7)
总结
Kevin Moo大神的moc作品CUSTOM FORKLIFT Mk II是可玩性极高的moc作品,而宇星模王的这个套件,极大的降低了收集零件的门槛。最后希望国产积木能越做越好,还有就是Kevin Moo大神应该就是国内moc玩家,不知道宇星授权费给了没,或者征得了作者的同意。个人觉得如果原作者参与说明书的制作,此产品品质会更好。
