小米玄戒O1芯片深度评测：3nm工艺硬刚骁龙8 Elite，国产高端芯首战告捷

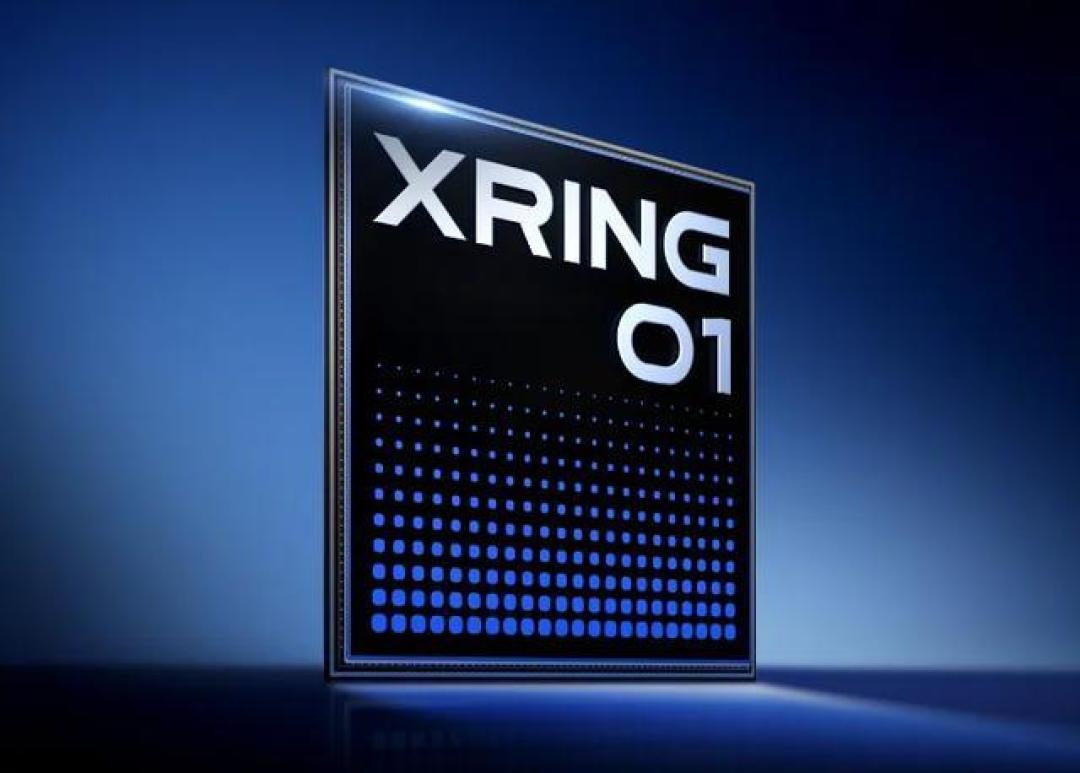

作为小米首款自主研发的旗舰级移动平台，玄戒O1芯片的亮相不仅承载着品牌冲击高端市场的野心，更代表着国产半导体在3nm制程领域的重大突破。这款采用台积电N3E工艺的芯片，在109平方毫米的方寸之间集成了190亿晶体管，其参数配置直接对标国际顶尖水准。

从核心架构来看，玄戒O1采用了突破性的10核四丛集设计，包含双3.9GHz X925超大核、四3.4GHz A725性能核、双1.89GHz A725低频核以及双1.8GHz A520能效核。这种分层调度策略让其在Geekbench 6测试中展现出单核3000分、多核9600分左右的亮眼成绩，已与骁龙8 Elite、天玑9400等竞品处于同一梯队。特别值得注意的是其CPU能效曲线在中高频段与骁龙8 Elite几乎重叠，低频段虽稍有差距，但对于首代自研芯片已属惊艳。

图形处理方面，16核G925 GPU的堆料让玄戒O1在GFXBench曼哈顿3.1测试中领先苹果A18 Pro约43%，3DMark峰值得分突破2500分。不过实际游戏测试呈现分化态势：《原神》全高画质下帧率波动控制在3帧以内，但功耗略高于骁龙平台；而《崩坏：星穹铁道》却能以更低功耗实现满帧运行。这种差异暴露出小米在GPU软硬协同优化上仍需积累经验，特别是SLC缓存的缺失导致部分场景能效落后竞品30%。

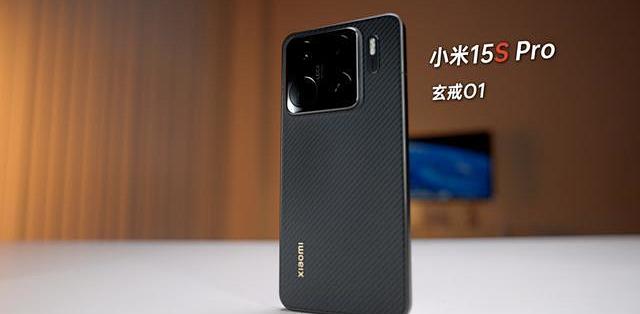

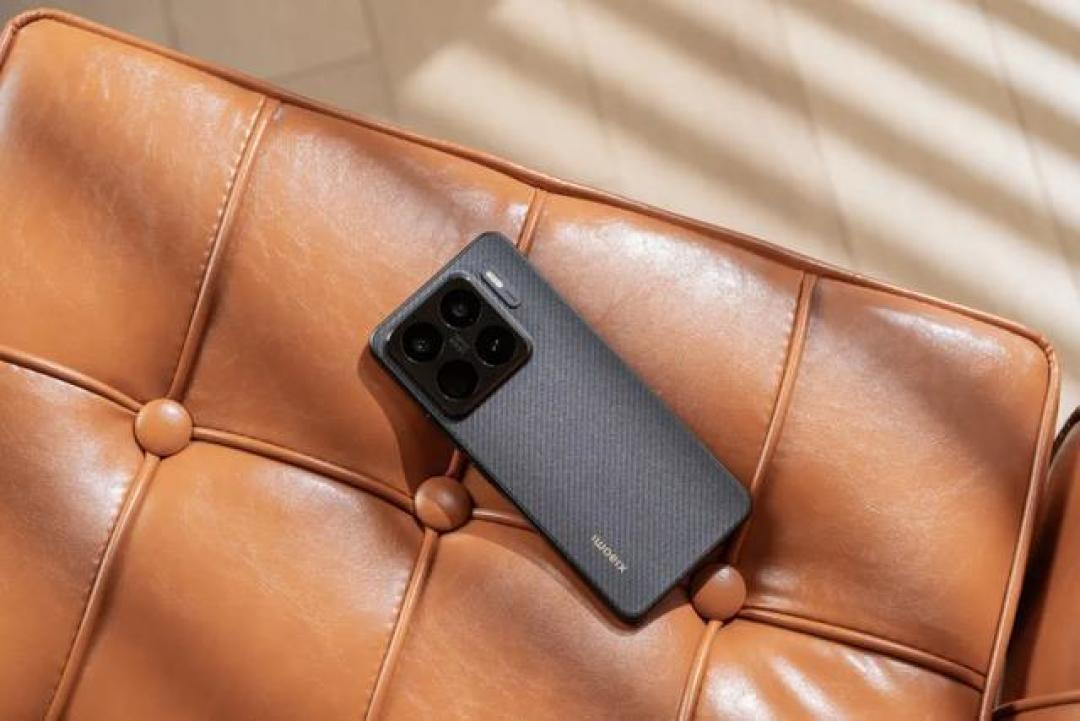

影像系统的提升成为玄戒O1的隐藏亮点。自研ISP配合六核NPU的44TOPS算力，使得连拍处理速度较前代提升40%，暗光噪点控制与视频编码效率显著优化。实测显示，搭载该芯片的小米15S Pro在剪映视频导出时，速度较骁龙机型快20%以上，且输出画质码率更高。不过外挂联发科T800基带的方案虽解决5G-A支持问题，却也带来约8%的待机功耗增加，成为续航表现的制约因素。

从行业视角观察，玄戒O1的诞生打破了国产芯片长期困守中低端的局面。其3nm工艺与多核架构设计直接切入高端竞争，可能重塑芯片市场定价体系。实测数据表明，该芯片综合性能已达第一梯队水准，虽然在GPU能效、基带集成度等方面尚存差距，但作为首款自研旗舰SoC，其完成度远超市场预期。这为小米构建软硬协同生态奠定了基础，也为国产半导体在高性能芯片领域开辟了新赛道。
