618别只盯着电纸书！这个开源墨水屏显示器，直接把刷新干到60Hz

你手里的电纸书，翻页是不是还得等那么零点几秒？看个PDF放大缩小卡得想摔机器？其实这事不能怪你。电子墨水屏天生就慢，这是物理限制。但海外有人不服气，硬是用FPGA把一块13.3寸的墨水屏做成了正经显示器，还能跑到60Hz刷新率。

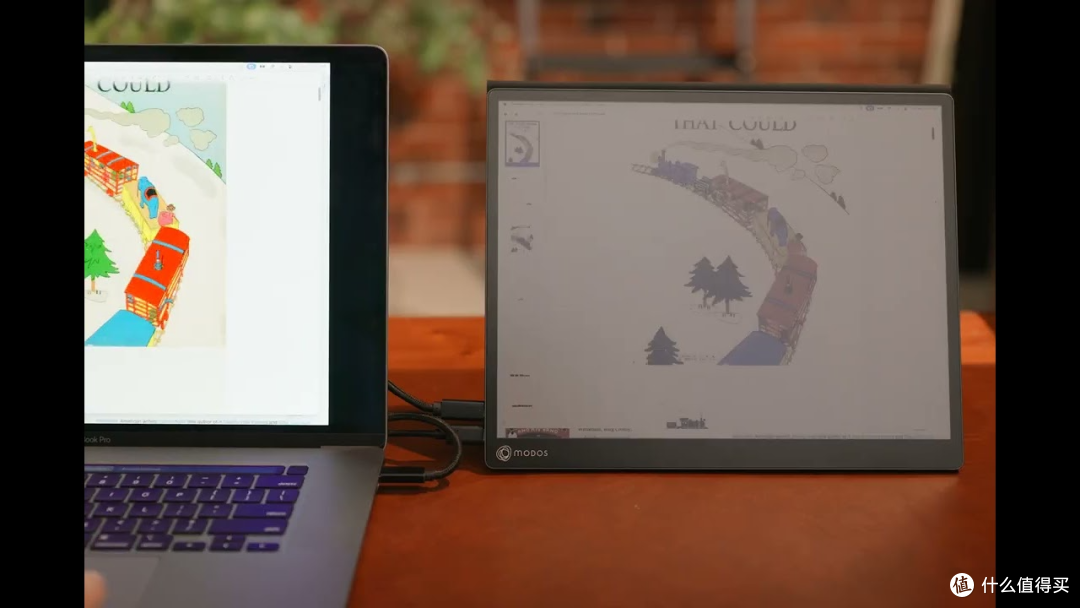

这个项目叫Modos Flow，代码全在GitHub上，硬件也开源。

项目地址：https://github.com/Modos-Labs；

众筹地址：https://www.crowdsupply.com/modos-tech/modos-flow 。

上面有不少演示视频，感兴趣的可以先去瞅一眼。今天不聊虚的，就掰扯掰扯这玩意到底怎么做到的，以及618你该不该关注它。

一、电子墨水屏为什么慢？

大部分人印象里，电子纸📄就是省电、护眼、适合看小说，但别想用来干别的。刷个网页拖影严重，光标动起来像PPT。根源在哪？传统电子墨水屏的驱动方式太笨了。每次刷新，不管画面变了一根线还是整个屏幕，都得整屏重新刷一遍。再加上灰阶转换、波形控制这些乱七八糟的东西，延迟自然就上去了。

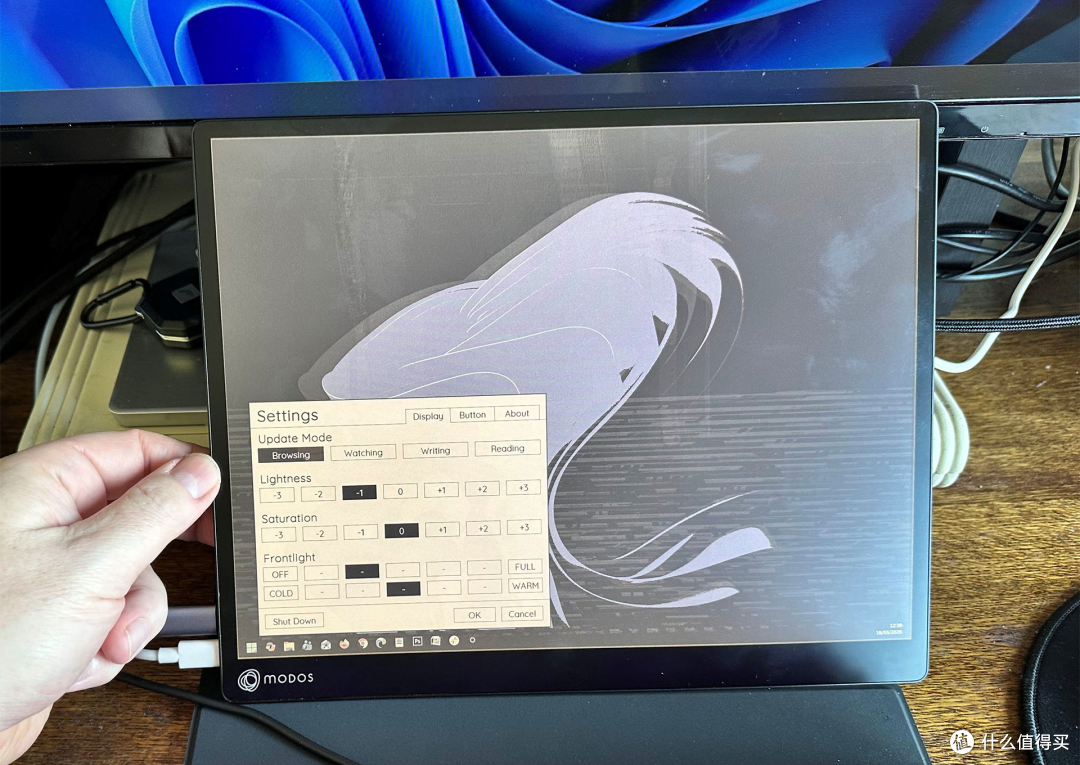

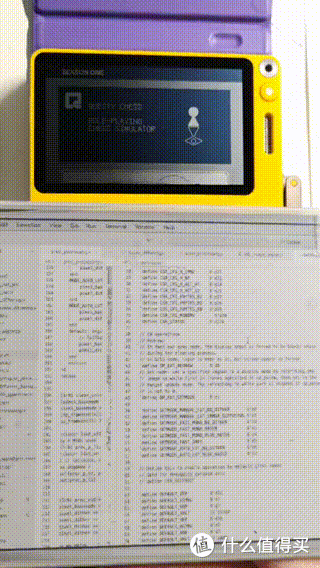

Modos Flow的思路很直接：别整屏刷，只刷变的地方。你移动鼠标，只刷新鼠标那一小块区域；你打字，只刷新光标周围。屏幕不动的地方，就让它老老实实待着。

这个逻辑说起来简单，做起来难。因为你需要一个足够聪明的控制器，能实时分析视频信号，判断哪些像素变了，然后只驱动对应的墨水颗粒翻转。普通单片机干不了这活，所以Modos用了一颗FPGA芯片。

二、硬件拆解：FPGA做主控，STM32打辅助

这块显示器的核心配置是这样的：

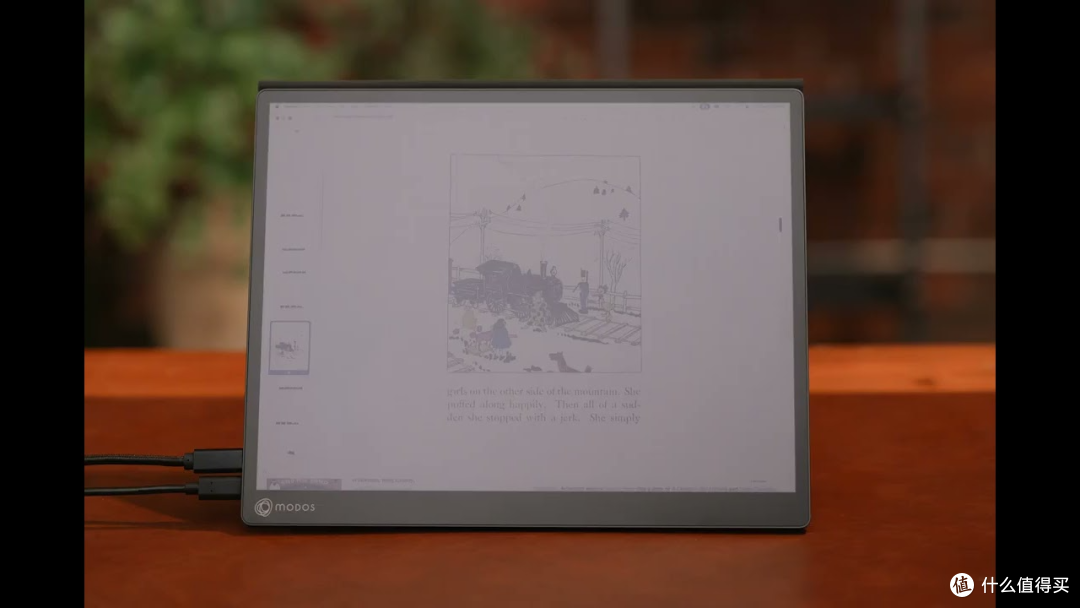

• 13.3英寸E Ink屏幕，分辨率3200×2400，300PPI

• USB-C接口，支持DisplayPort Alt Mode视频输入

• 单USB-C供电下跑40Hz，外加供电能到60Hz

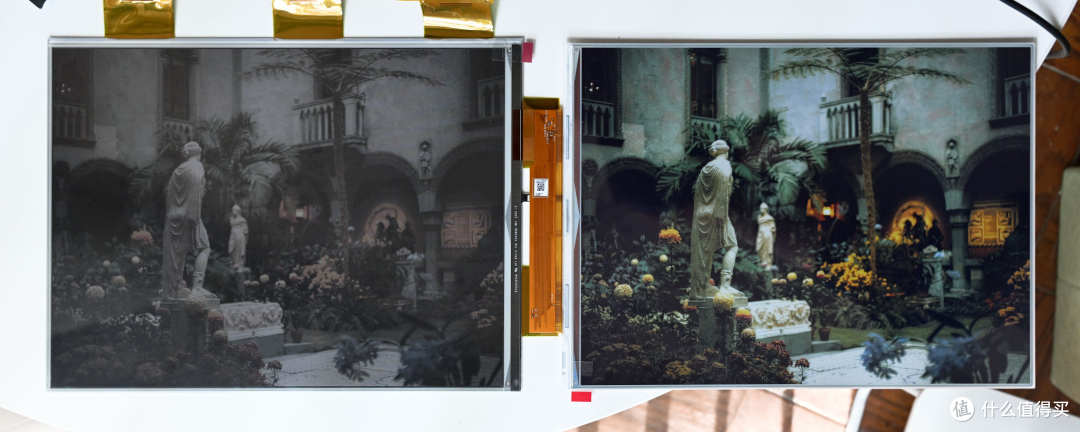

• 支持触控，有黑白版和彩色版可选

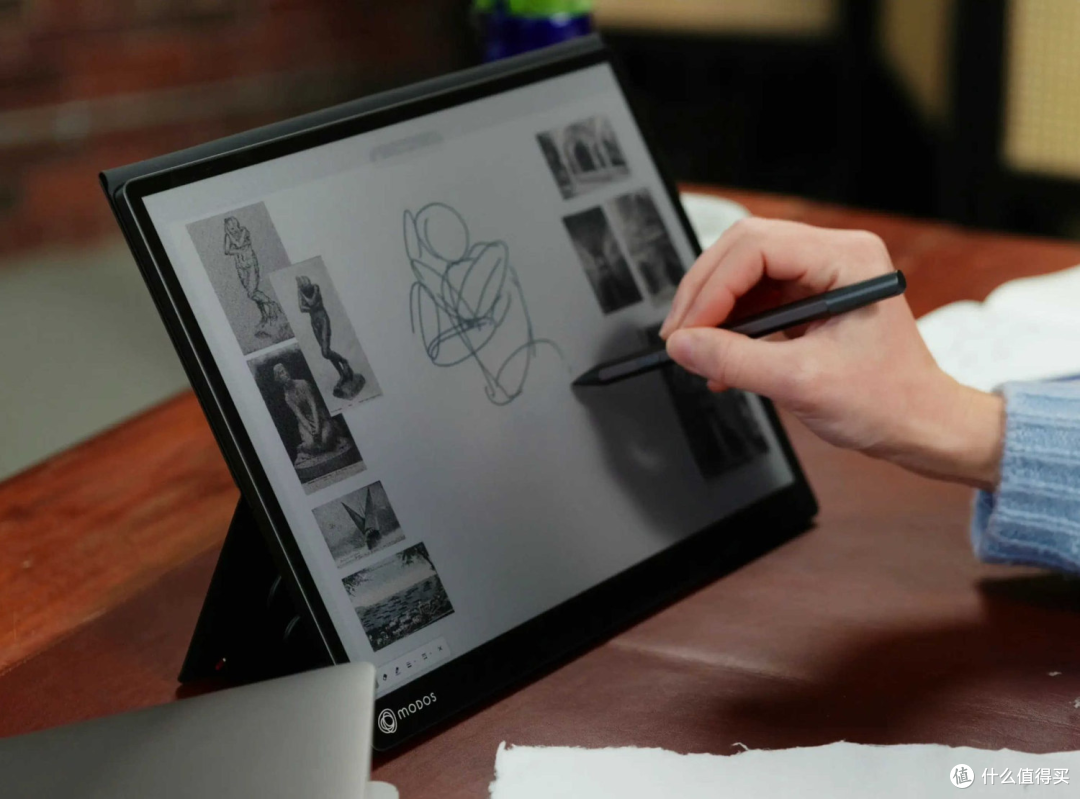

• 彩色版支持4096色、16级灰阶、前光和手写笔

• FPGA：AMD Xilinx Spartan-6 LX16

• MCU：STM32H750，负责USB通信和固件升级

看不懂没关系，翻译一下：这块屏幕的像素密度跟iPad Pro差不多，刷新率虽然比不上LCD，但60Hz对于电子墨水屏来说已经是火箭速度了。

那颗FPGA是整台机器的灵魂。它跑了一套叫Caster的控制逻辑，专门负责处理视频输入、帧缓存、区域刷新判定。STM32就是个打杂的，管通信和升级。这套组合的好处是，你可以把显示器的底层控制权拿在自己手里。不像买台成品电纸书，里面固件是黑盒子，想改个刷新策略门都没有。

三、开源到什么程度？连电路板文件都给了

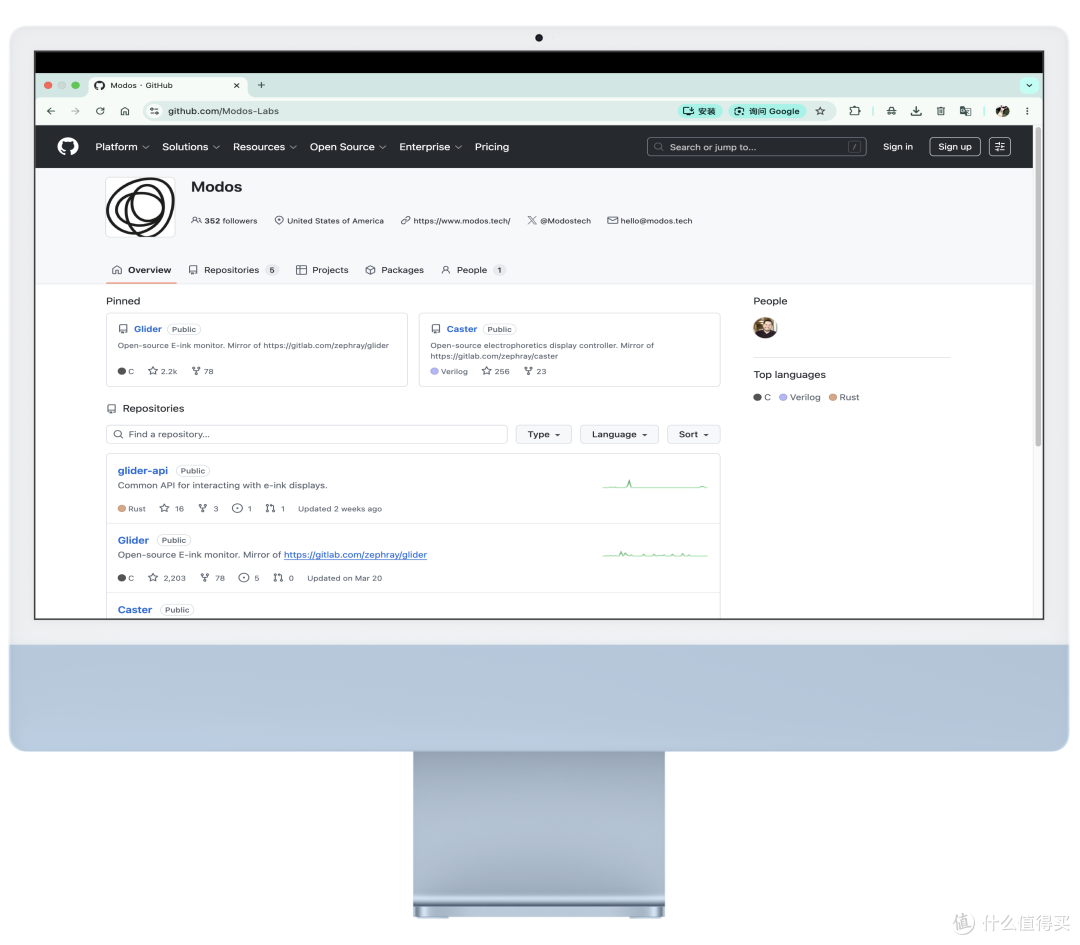

这个项目最良心的地方不是产品本身，而是GitHub上的仓库。Modos-Labs/Glider里塞了这些东西：

• PCB设计文件，用的是KiCad，你直接可以拿去打样

• 固件代码，STM32那套，用标准工具链就能编译

• FPGA的gateware，也就是Caster的核心逻辑

• 结构件图纸，3D打印的模型文件

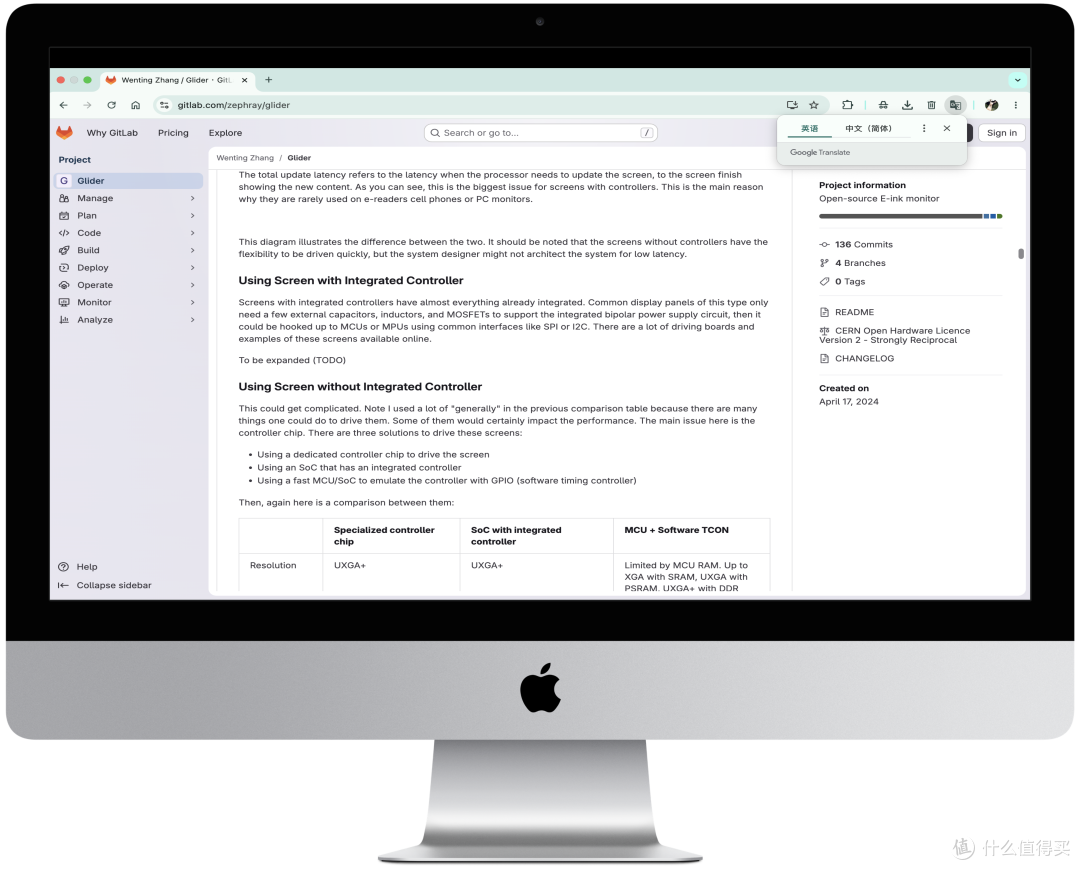

• 最值钱的是README，里面详细讲了E Ink的驱动原理：波形、灰阶、抖动、低延迟刷新……

换句话说，如果你是个嵌入式工程师或者硬件爱好者，你不需要花619美元去买成品。你自己打块板子，买屏幕，烧固件，也能整出一台差不多的。当然，前提是你有时间折腾。自己造的成本不一定更低，但学到的知识肯定比直接买个显示器多得多。

四、缺点也一堆

说实话，619美元的黑白版众筹价，折合人民币四千多块。彩色版更贵，要719美元。这个价格已经够买一台不错的27寸4K LCD显示器了。

而且电子墨水屏的老毛病，它也没完全解决：

• 残影还是会有，尤其是快速拖动窗口的时候

• 彩色版只有4096色，跟LCD完全没法比

• 前光均匀性一般，暗光下看有点难受

• 价格贵，比同尺寸普通显示器贵出一大截

所以它不适合所有人。如果你是程序员，天天对着代码，想找块不伤眼的副屏，那可以认真考虑。如果你想拿它打游戏、看视频，趁早放弃。

五、618值得关注吗？分两种情况

目前这个项目在Crowd Supply上众筹，不是淘宝京东那种现货。618期间大概率没有直接折扣，但你可以关注两个点：第一，如果正好有外币信用卡的优惠或者转运运费活动，算下来可能比平时便宜一点。但别抱太大期望。第二，如果你动手能力强，618可以囤FPGA开发板和E Ink屏幕，自己跟着开源资料做一台。成本可能控制在两千以内，但需要你有焊接、调试、写代码的能力。

我的建议是：普通人别折腾，等成品上市再说。硬件爱好者，这个项目值得你花一个周末仔细读一遍它的源码和电路图。比刷十篇评测文章都有用。

六、真正想买现成的办公护眼屏，618可以看这两台

说实话，Modos Flow更适合动手能力强的人。大部分上班族想要的是开箱即用的护眼屏，不想折腾代码和焊接。刚好618各平台都在推显示器，墨水屏这块也有几款值得关注。

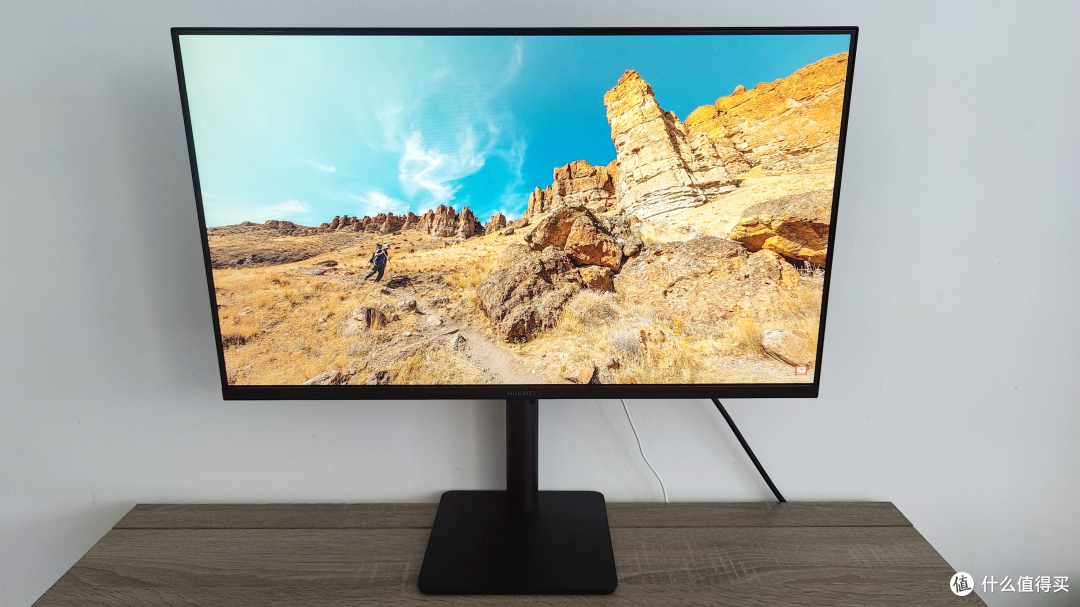

先说一句大实话。墨水屏显示器目前还是小众品类，价格整体比普通LCD贵不少，25寸以上的大屏基本都奔着九千到一万去了。如果你只是轻度办公、偶尔码字，更划算的方案是买个普通LCD屏加开电子书模式——华为MateView SE用电子书模式之后，也能有类纸质阅读体验，499元的价格是目前性价比最高的护眼方案之一。

但如果你眼睛对普通屏幕确实敏感，看完一天屏幕眼睛酸胀流泪，那墨水屏显示器就是刚需，多花点钱也值得。618目前有这几款可以看：

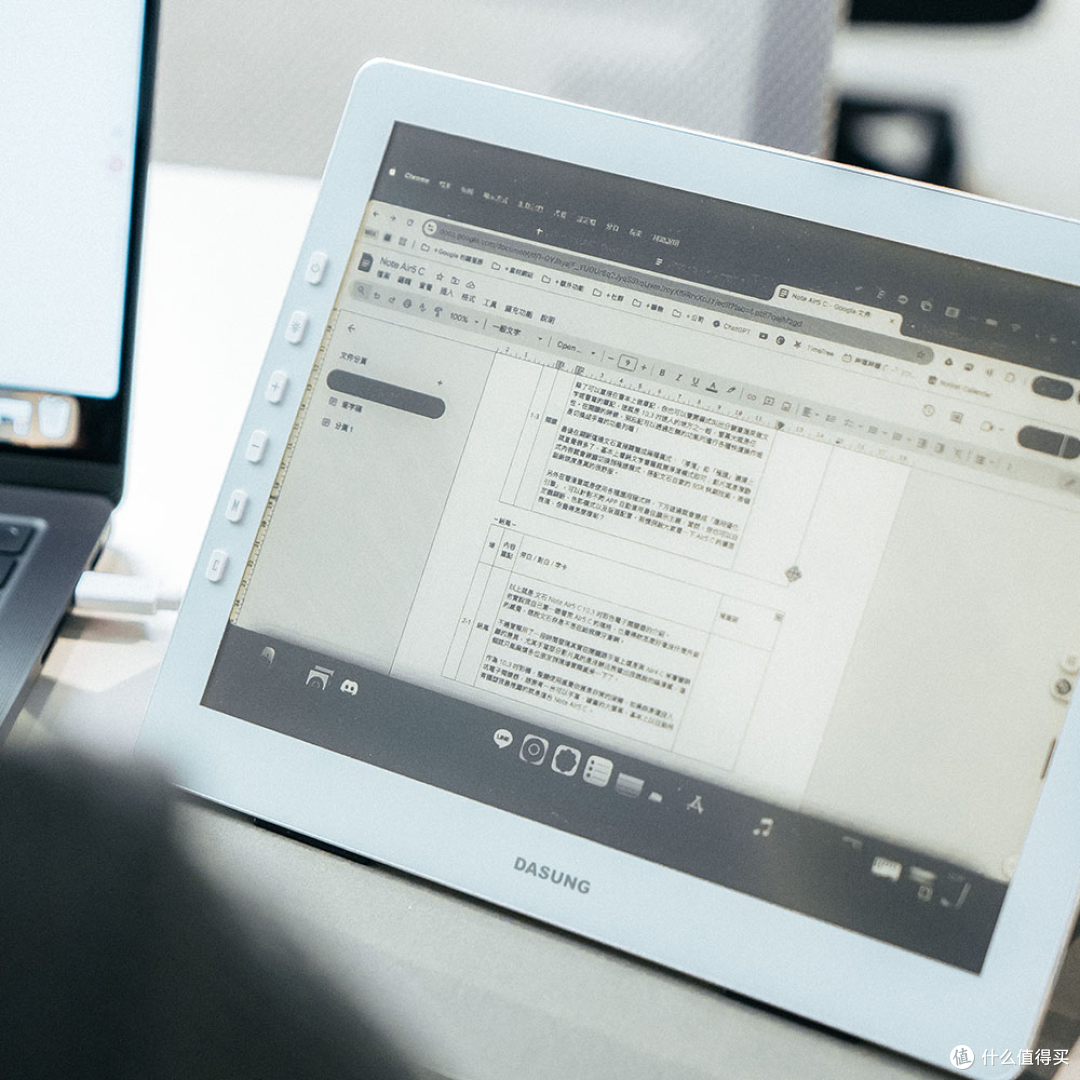

大上 Paperlike 103 革命者，10.3寸，60Hz刷新率，1944.8元。

大上创始人是科幻作家出身，团队在墨水屏显示器领域确实有点东西，全球首款13.3寸电子墨水显示器就是他们做的。10.3寸的103革命者兼顾了便携和价格，60Hz刷新率在墨水屏里算高的，用来看文档、写代码、刷网页基本够用。如果你需要频繁移动办公，或者桌面空间紧张，这一款比较合适。

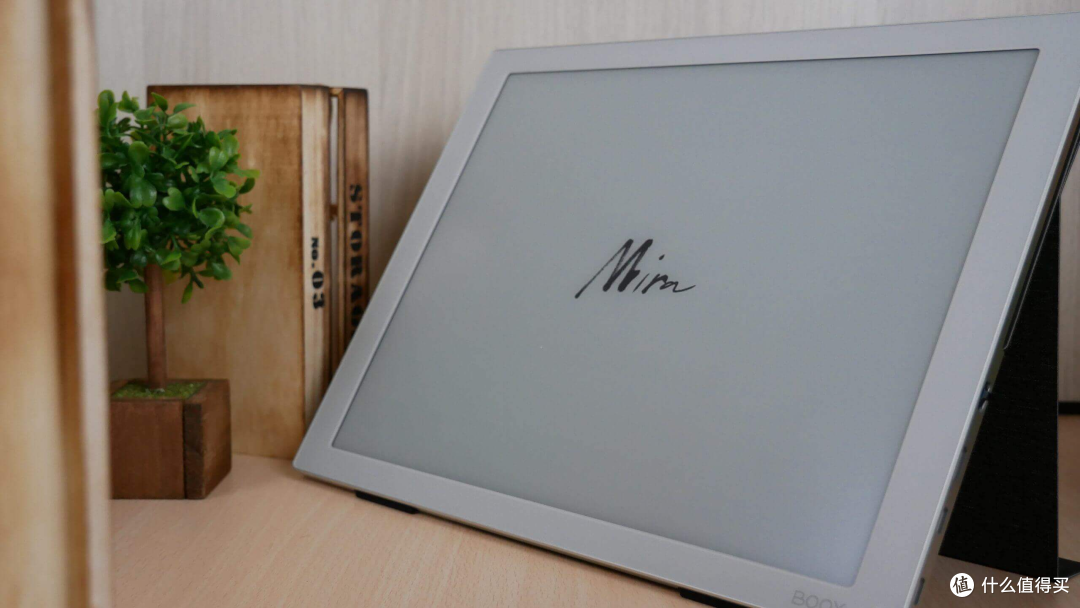

文石 Mira 13.3寸，4699元左右（pro版本更贵）

文石在墨水屏领域的积累很厚，有自己的BSR高刷新技术，残影控制比大多数竞品要好。13.3寸比A4纸稍大一点，纯文字阅读非常舒服，PDF文献不用缩放也能完整显示。接口齐全，支持Type-C和Mini-HDMI，Windows、Mac、安卓、iOS全系统兼容。如果你主要在固定工位办公，对显示效果要求较高，预算宽松一点，建议上Mira。

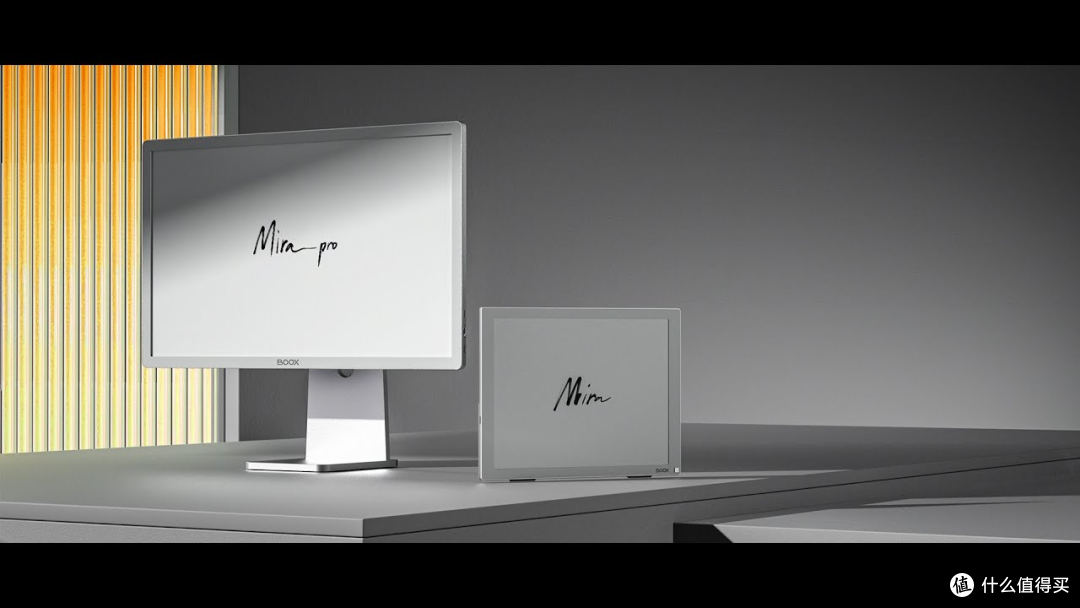

另外再提一嘴文石Mira Pro 25.3寸，大屏看着确实爽，分辨率3200×1800，同样搭载BSR高刷新技术。但这台目前天猫精选活动到手还要9479元。预算确实充足的可以考虑，一般人没必要。

618入手建议：

确定自己是不是真的需要墨水屏显示器。普通LCD加电子书模式对大多数人来说够用了。如果决定买大上Paperlike 103，留意京东的历史价格波动，这款在4月25日曾降到1944.8元，618期间很可能再次触及该价位。如果决定买文石Mira，可以多关注天猫超市和京东自营，叠加618跨店满减可能有更好价格。注意区分黑白版和彩色版。除非你经常看彩色图表、漫画或带彩图的PDF，否则黑白版性价比更高，显示也更锐利。

七、这个项目最酷的地方不是产品，是态度

Modos Flow最让我佩服的，不是他们把电子墨水屏做到了60Hz，而是他们把为什么慢、怎么变快、代码怎么写的全过程，摊开放在GitHub上任人看。现在太多硬件产品是黑盒子，坏了只能扔，想改个功能只能等厂商更新。而开源硬件的价值就在于，你买的是一整套可以学习、可以修改、可以复用的知识。如果你对FPGA、显示控制、低功耗设备或者电子墨水生态感兴趣，这个项目的GitHub仓库值得你点个Star。尤其是那份README，基本是一篇电子墨水屏控制器的小教材。

至于买不买成品，看你钱包和对护眼的执念有多深了。
