英特尔公布Wildcat Lake细节：如何用减法造出高性价比入门级芯片

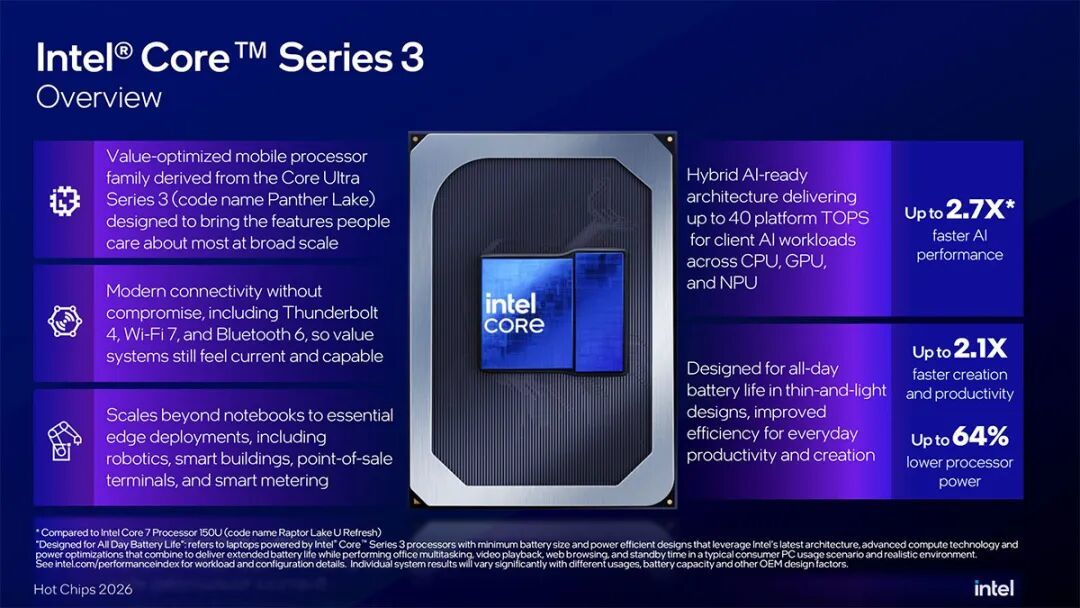

几个月前，英特尔正式推出了Wildcat Lake酷睿系列3处理器。这款面向入门级PC市场的芯片与旗舰级Panther Lake共享相同的架构基因，却在封装、规格和平台层面进行了大刀阔斧的成本优化。在近日举行的Hot Chips 2026大会上，英特尔首次深入披露了这颗小芯片背后的设计取舍，并介绍了Firefly萤火虫计划的生态调优计划，其目标是在控制成本的同时，对标苹果MacBook Neo等同级竞品所定义的体验标准。

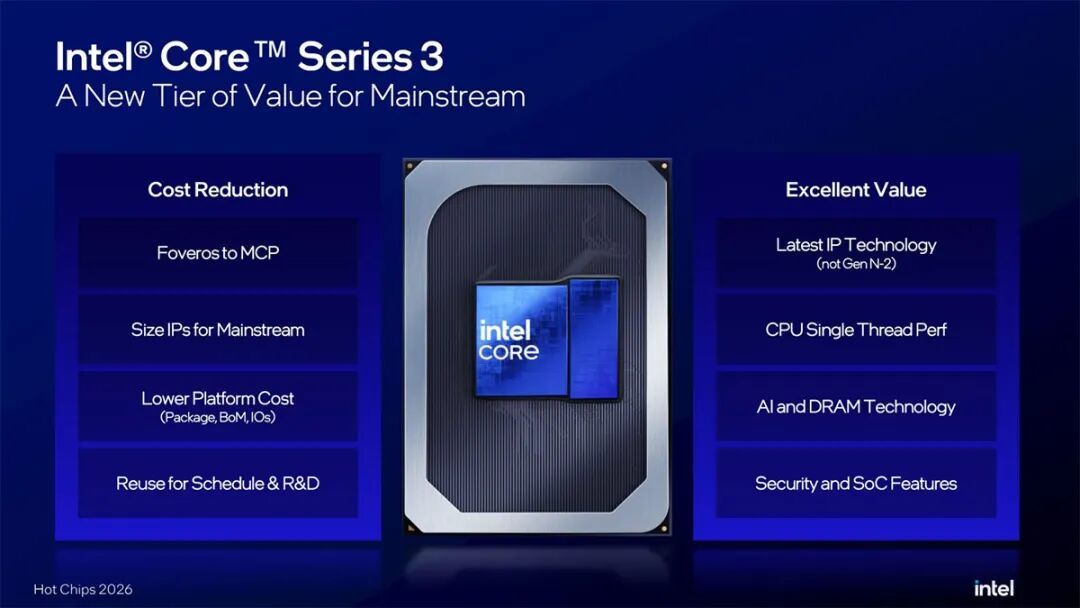

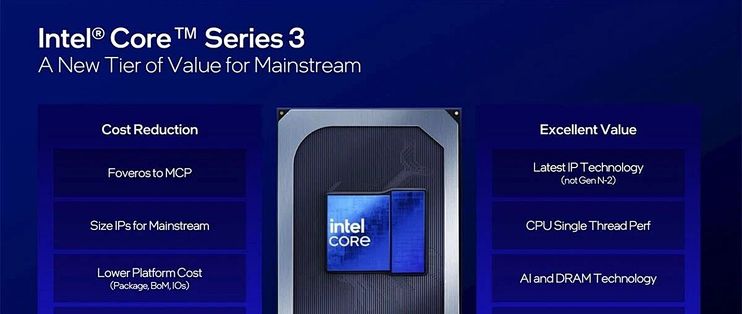

Wildcat Lake的成本优化首先从封装切入。英特尔放弃了Panther Lake所使用的Foveros 3D封装方案，转而采用MCP封装，移除了基础模块。这一改变不仅降低了组装成本和良率损失，还因信号数量减少带来了额外的功耗收益。英特尔透露，团队曾评估过单片封装方案，但最终认为MCP在成本与性能之间提供了最佳平衡。　

在制程选择上，计算裸片采用英特尔自家18A工艺，以确保UCIe互连的可用性；IO模块则选用台积电N6工艺，以获得更成熟的IO单元库。

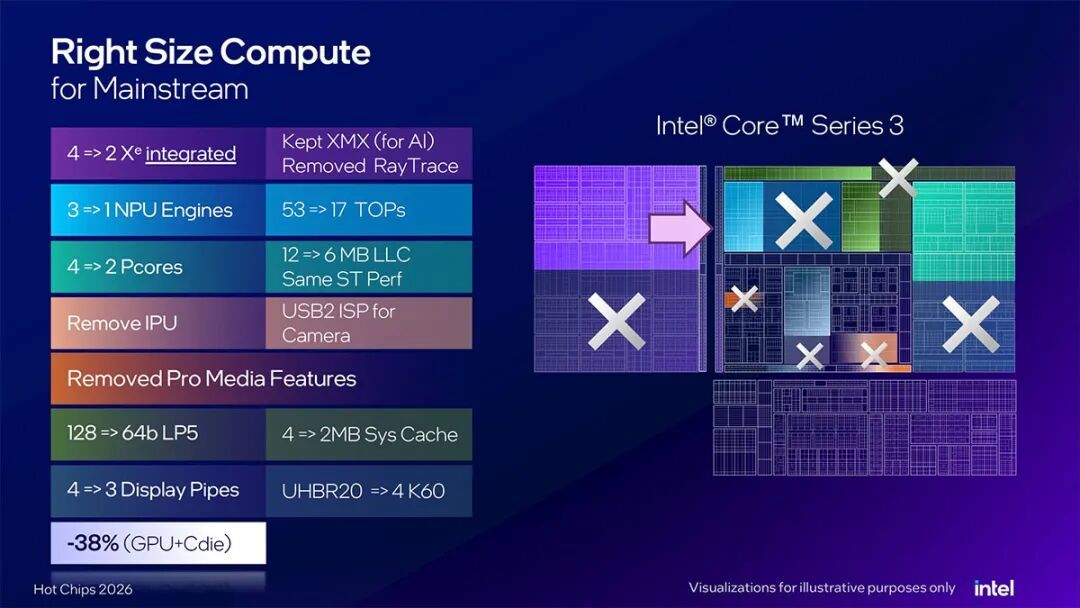

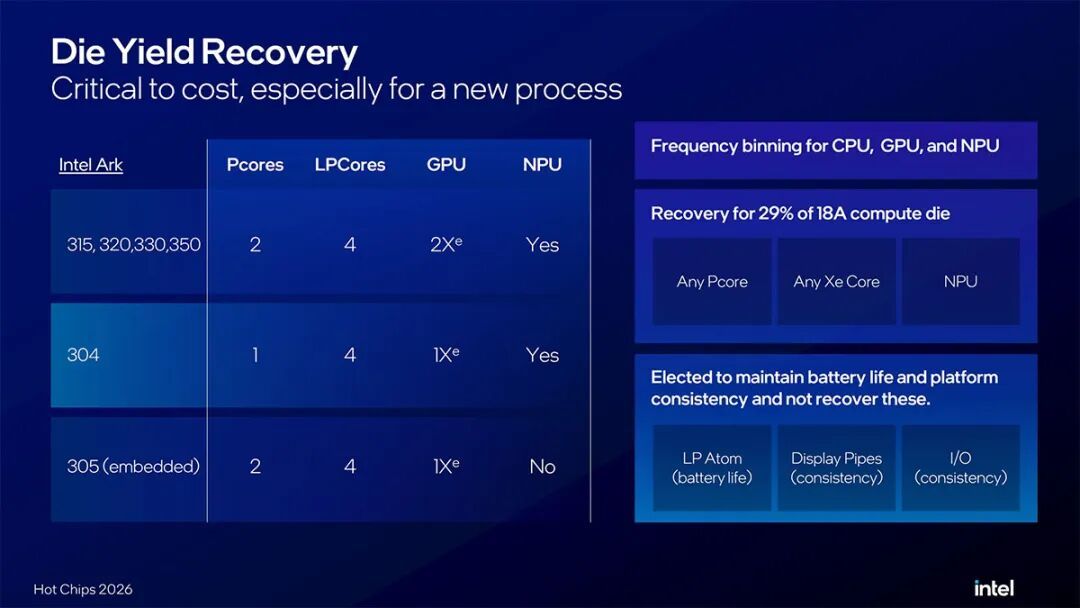

与Panther Lake相比，Wildcat Lake在计算模块上做了大幅精简：P核从4个削减至2个，但保持相同的单线程性能，三级缓存减半至6MB；GPU从4个Xe核心缩减至2个，保留XMX矩阵引擎用于AI推理，但移除了光线追踪；NPU从3个引擎缩减至1个，算力为17 TOPS，平台总算力40 TOPS，虽未达到Copilot+的40 TOPS NPU门槛，但足以应对视频会议特效、语义搜索和系统安全等对续航影响最大的场景。此外，IPU、专业媒体功能等也被裁撤，128位LPDDR5内存总线也降为64位。这些改动使计算裸片面积缩小了38%。

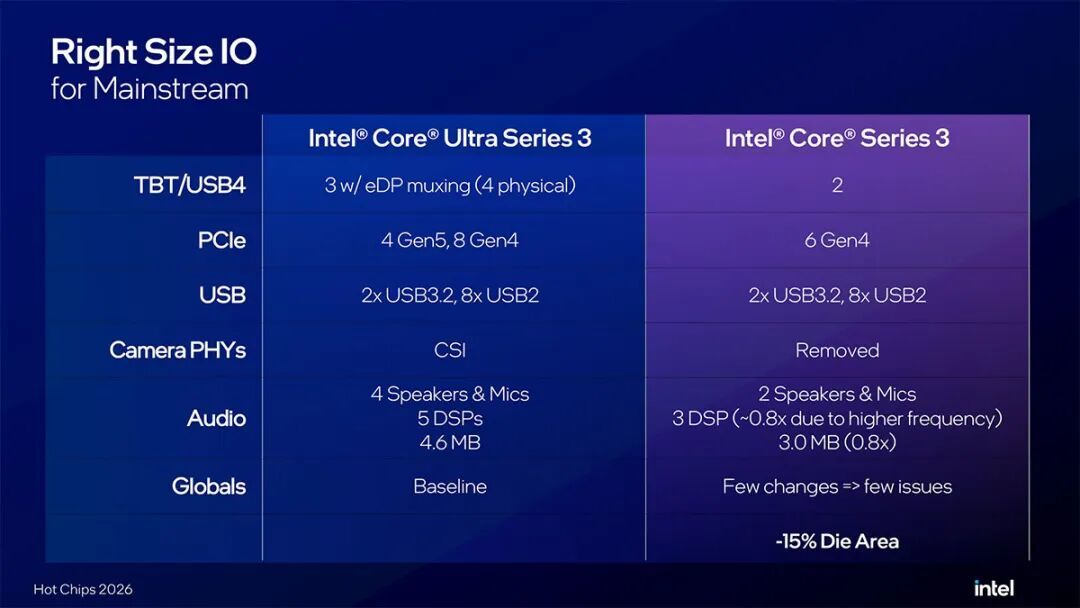

IO模块同样缩减了15%的面积：Thunderbolt/USB4端口从3个减至2个，PCIe通道从4条Gen5加8条Gen4精简为6条Gen4，音频DSP从5个减至3个，摄像头CSI接口改为USB2 ISP方案。

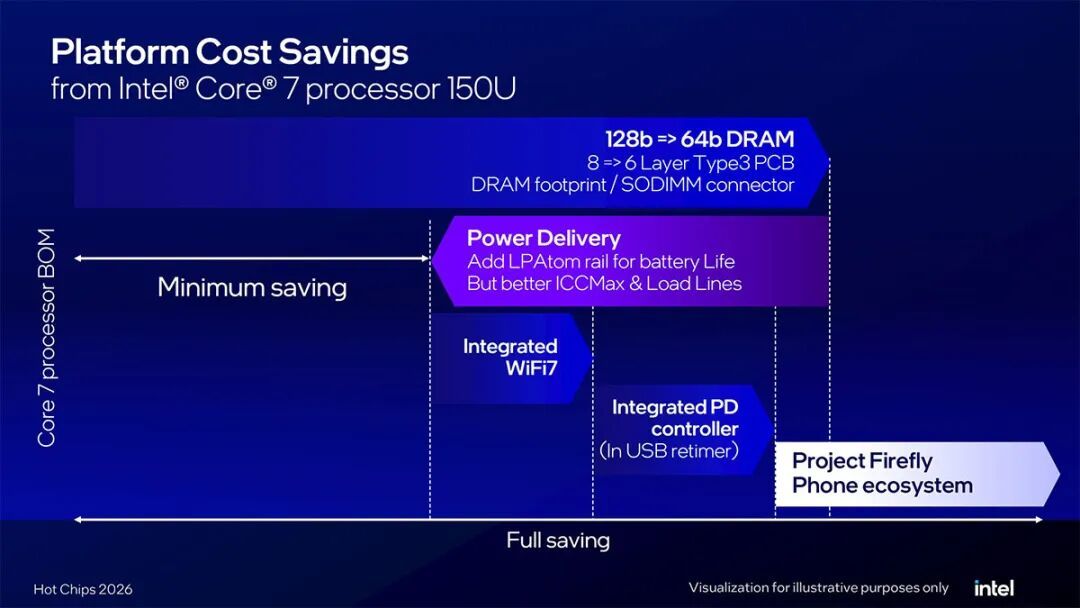

64位内存总线的引入意味着主板可采用6层PCB而非8层，大幅降低布线成本。Wi-Fi 7模块被直接集成到处理器中，省去了独立无线模组；USB PD控制器也被整合进USB Retimer。供电设计新增LPAtom轨道以优化电池寿命。这些措施共同构成了Firefly萤火虫计划生态的核心。

计算模块和GPU模块合并了，再加上移除了基础模块，Wildcat Lake只有两个模块，再加上计算和IO模块规模都有所精简，因此芯片尺寸也更小，更小的封装尺寸节省了电路板空间，而供电方式的改进也显著缩小了芯片面积。采用MCP封装的Wildcat Lake尺寸为35x25x1.23mm，而Panther Lake 4Xe芯片的尺寸为50x25x1.5mm。

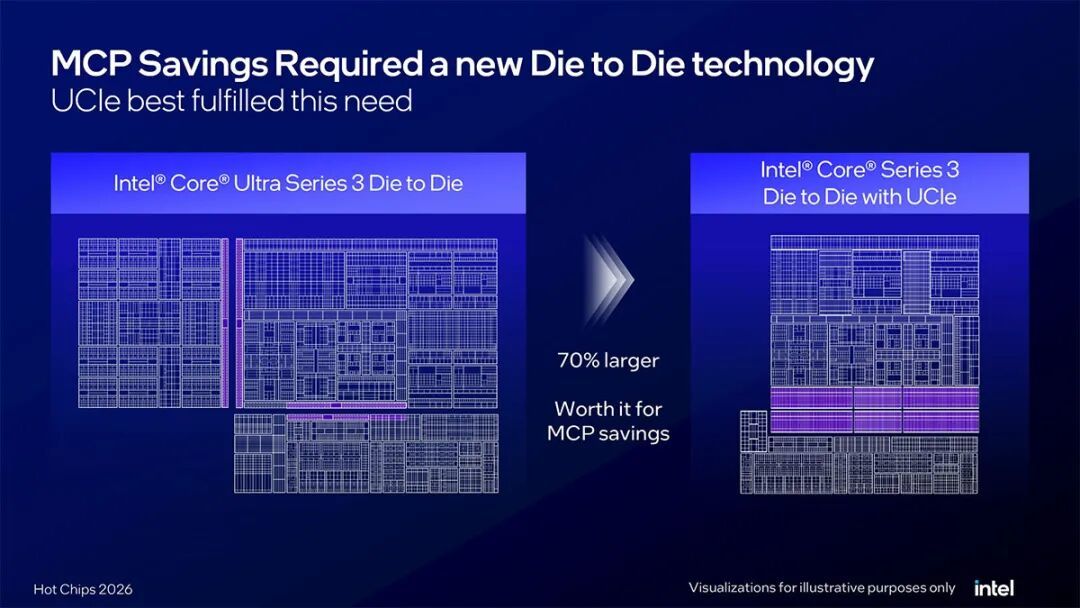

Wildcat Lake最大的架构变化在于以UCIe互连取代Foveros。由于没有基础模块，凸块间距从Foveros的36微米扩大到UCIe的110微米，导致裸片间接口面积膨胀了70%。英特尔坦言这一代价不小，但通过协议时序优化、多链路状态管理和显示流量QoS调度等手段进行了补偿，最终认为MCP带来的整体成本节省远超UCIe的面积开销。
