如何挑便携式管道内窥镜

做管道检测产品这些年，我见过不少人一开口就问分辨率。 1080P 的摄像头现在确实不稀奇，可管道内窥镜真正难做的地方，全在参数表最不起眼的几行里。

镜头能塞进多细的管子，线能不能推到 30 米深处，屏幕在太阳底下还看不看得清，电池够不够撑完一整天现场，哪一项没想明白，机器到手就会在某次干活时露馅。这篇文章按我做产品的思路，把一台机器该看的几处地方拆开讲，型号就用优联 UL5D3 当例子。

探头做多小，比做多清更先决定能不能用

UL5D3 的摄像头型号是 C23H，外径 23 毫米。这个数字放在参数表里不起眼，放在现场就是分水岭。家里那根 50 毫米的排水管，23 毫米的探头进去以后，两边还能剩十几毫米余量，过弯、过接头都从容。空调冷凝水管更细，内径 40 毫米的管子它照样钻得进去。探头要是做到 32 毫米，很多现场从第一步就进不去，分辨率再高也是白搭。

23 毫米这个尺寸，是画质和通过性之间的一个平衡点。探头做得更小，塞进 20 毫米的管道没问题，但镜头尺寸受限，进光量上不去，夜视和暗处画质都要打折。

做得更大，画质好做，可适用范围一下子窄了。做产品的时候内部吵过好几轮，最后定在 23 毫米，就是看准了家装、物业、商用建筑里最常见的管径范围。你拿这台机器去查住宅的排水、查商铺的空调管，基本不会遇到进不去的情况。

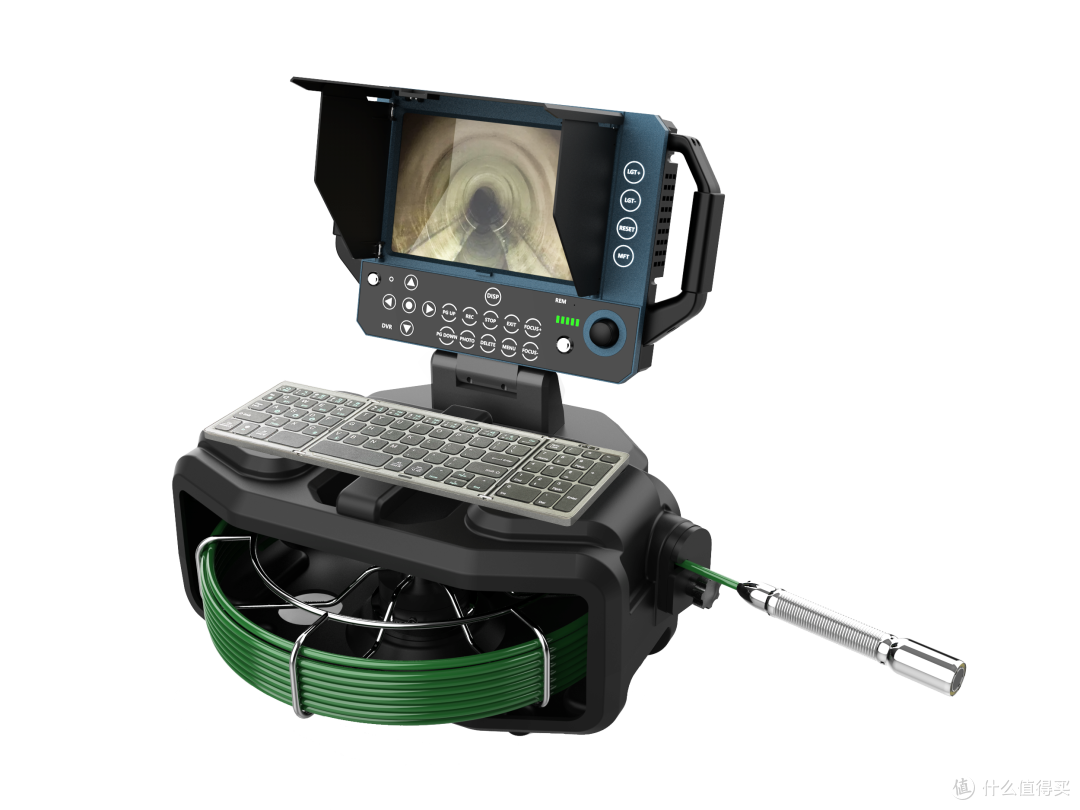

优联 UL5D3 整机，8 寸屏加推杆式线架，一台机器就是一个移动检测站。

进得去以后，还得在黑暗里看得清

管道里的环境常年是黑的，光源够不够，直接决定画面是白花花一片，还是能看清管壁上的裂缝和接头。 C23H 是 1920×1080 的传感器，探头一圈排了 9 颗高亮白光 LED，环形排列的好处是照明基本没有单侧阴影，管壁细节不会藏进暗角。 1080P 的分辨率在管道场景里够用，缝宽几个毫米的裂纹、管道错口、树根入侵，屏幕上都能分辨出来。

防水是另一道门槛。排水管里不止有水，还有油污、泥沙，运气不好能遇上化学残留。 UL5D3 的镜头做了防水处理，外面还套着一个 44×44×46 毫米的保护罩，日常浸泡和冲洗都能扛住。这个保护罩同时管着居中度，探头在管道里不会歪到一边贴着管壁走。做产品的时候我们有句内部的话，镜头进一次水，客户对整台机器的信任就清零，所以防水这部分的成本从来不省。

屏幕要够大，画面还要自己站稳

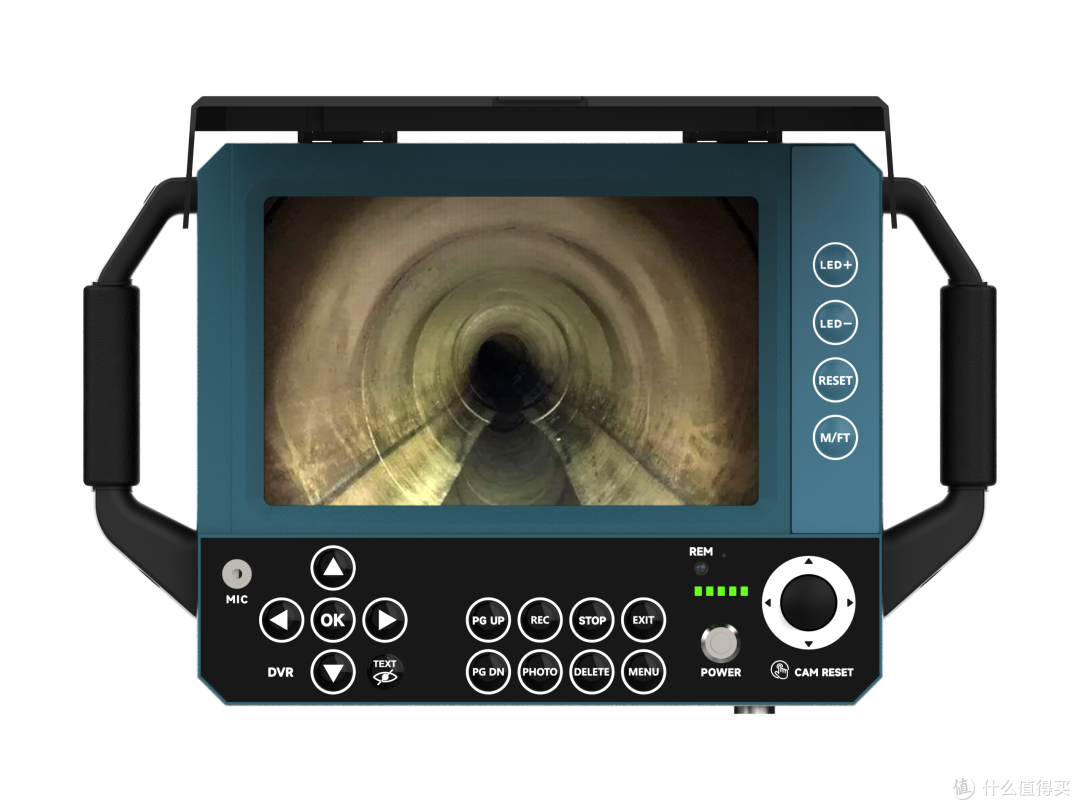

画面拿到手里，先看屏。UL5D3 配的是 8 寸 LCD，分辨率 1280×800，这个尺寸在现场很实用，站着低头就能看清，不用把眼睛凑到屏幕跟前。它工作电压是 DC 5V，整机靠 12V 电池组供电，屏和主机共用一套电源，现场少带一个充电器。

真正值钱的是自动平衡图像功能，这个功能参数表上常常只写四个字，用起来才知道省了多少事。探头在管道里推着走，镜头会转，画面跟着转，人盯着屏幕几分钟就开始晕。

自动平衡会把画面始终保持正向，管壁上的缺陷该在上方就在上方，你只管推线，不用自己在大脑里翻转图像。检查一段 30 米的管道，如果没有自动平衡，操作的人得一边推线一边判断画面朝向，注意力全被耗掉了，漏看缺陷几乎是必然的。

屏幕还有个现场问题，亮度。白天户外、地下室、楼梯间，光线差好几档，屏幕亮度不够，阳光一照画面灰成一片，裂缝和错口根本看不出来。这个指标参数表上不会写清楚，只能现场开机试。买机器的时候有条件就拿到户外开一下，比看十页参数都管用。

C23H 探头细节，23 毫米外径加环形补光，小管径管道也能进出自如。

线缆和计数，藏着现场一半的功夫

管道内窥镜一半的功夫在线上。UL5D3 用的是推杆式线架，线缆是玻璃纤维材质，直径 5.5 毫米。为什么强调推杆式，因为几十米深的管子，线得能推得进去。软线会在入口处打卷堆成一团，玻璃纤维的刚性刚好够它顺着管道往前走，又不会硬到卡死在弯头里。

5.5 毫米的线径也是算过的，太粗了摩擦力大，转弯费劲，太细了刚性不足，推不远。推杆式对比卷盘式，前者收放靠人推拉，胜在结构简单、整机轻，一个人提着就能走，30 米以内的常规检查是最顺手的形态；卷盘式适合更长距离和频繁收放的活，代价是线盘和电机占分量，整机跟着重起来。家装物业这块的活，推杆式是更贴实际的选择。

标配 30 米，最长支持 40 米，这个长度覆盖了绝大多数家装和物业场景。三层的别墅排水管、楼栋的横管、商铺的隔油池管线，基本都在射程之内。线架本体是 402×352×228 毫米，放后备箱不占地方，线圈材质是不锈钢，工地搬来搬去不怕磕碰。

线架上有个容易被忽略但很要紧的部件，光电计数器。探头走到哪了，屏幕直接显示米数，不用靠人估。

查一段 20 米的管子，堵点明明在 15 米处，凭手感猜深度的人可能以为在 8 米，回去照 8 米的位置疏通，堵点还在原地。有了计数，报告里能写清楚缺陷的具体位置，疏通、开挖、修复都按米数定位，返工率降一个档次。这个功能做产品时成本不高，却是现场工人反馈里点名要保留的功能。

电池和录像，决定一台机器能陪你多久

现场作业还有个老大难，供电。UL5D3 用的是 12V 8000mAh 聚合物锂电池，满电撑一整天的常规检查没问题，适配器支持 110V 到 240V 宽电压输入，出国带设备不用操心电压不匹配。聚合物电池比老式铅酸电池轻不少，整机提着走不累，电池带电量显示和充电指示，快没电了提前知道，不会干到一半断电。

再就是留证据。UL5D3 自带 DVR 系统，检查过程全程录像存档。做检测最怕说不清，管子里什么情况，录像一放，业主、施工方、监理三方都认。查完一段管子，把录像导出来交给客户，这份交付物本身就是专业度的证明。干这行时间长了会发现，客户不一定会再找你聊第二单，但录像留得住，下次有活，他最先想起的是那个把问题拍得清清楚楚的人。手机 APP 也能连上看实时画面，人在井口上面，手机揣兜里低头就能看，不用一直蹲在屏幕前，腰和膝盖都轻松些。需要两个人配合的活，一个人推线一个人看手机，沟通成本也低。
