如何快速对排水管道进行检测

潜望镜作用

管道检测这行有个很具体的麻烦。一段管疑似有问题，你得先弄明白它到底有没有问题，值不值得派人下去，或者把爬行器铺开来跑一遍。这一步往往最磨人。

传统办法就两条。派人下井，下去之前先通风、测气、系安全绳，一套流程走完小半天没了。上爬行器，机器是好，可架线、放线、调镜头，起步也要一阵子。很多时候现场只想确认一件事，这段管有没有明显堵塞、塌陷、积水。为这一眼把整套家伙都铺开，实在不划算。

潜望镜就是给这一步准备的。人站在井口，一根伸缩杆把摄像头送下去，屏幕上扫一眼，几秒钟就知道个大概。真看到可疑的地方，再决定要不要上爬行器细查。

优联公司新出的 FB8P，做的就是这件事。它是一台无线高清人孔摄像头，也叫杆摄像头，摄像头装在碳纤维伸缩杆头上，视频走 Wi-Fi 回传到一块 10.4 寸触控平板。我把它的参数从头翻了一遍，有几处值得单独拿出来讲，因为它把这一步从看一眼做成了能写进报告的程度。

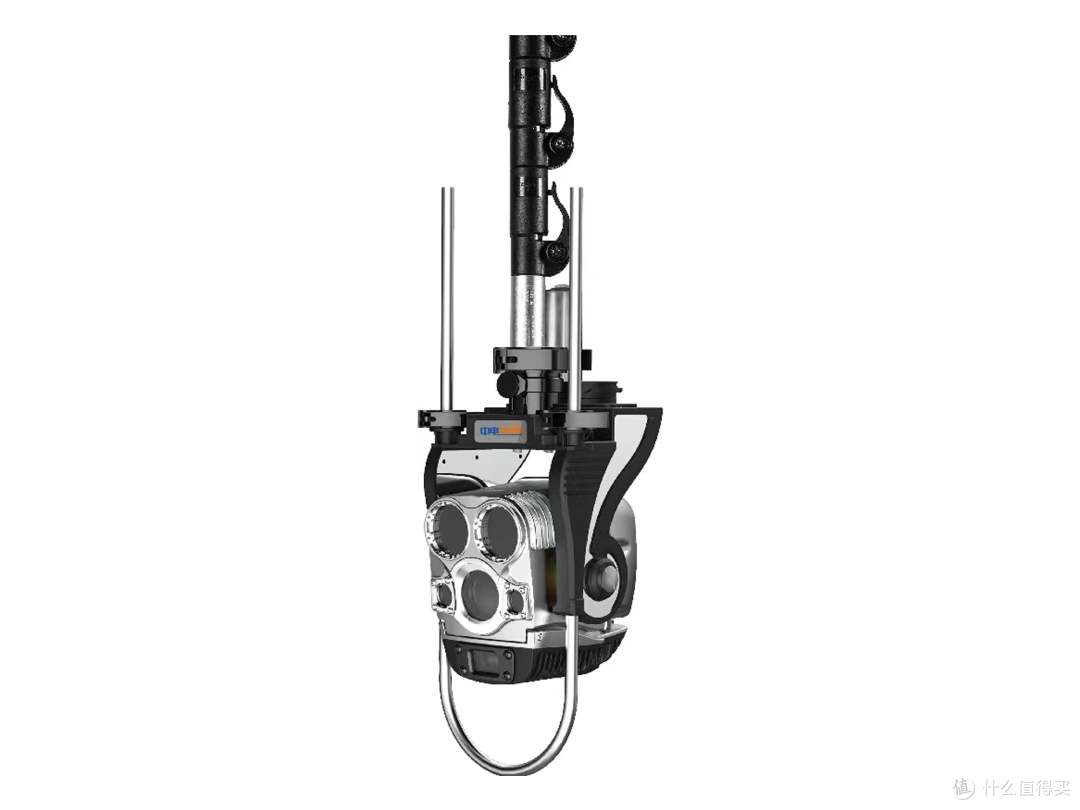

FB8P

参数

先说变焦，25 倍光学，再加 12 倍数码。

这是潜望镜最值钱的地方。人站在井口，管道横着往远处走，你想看清几十米外的管壁，靠的是镜头能不能把远处的东西拉近。数字变焦只是把画面裁大，越拉越糊。光学变焦是实打实把镜头焦距推出去。25 倍光学的意思是，从井口这一端看出去，几十米外的裂缝、错口、树根钻进来，都能拉到看得清的大小。对一个做定性初筛的设备，这个能力基本决定了它到底有没有用。

再说激光测距，误差正负 3 毫米。

看清楚和能交差之间，差的就是一个距离。你在一段管里看到一条裂缝，报告上不能只写井口往下游大概有裂缝，得写清它离井口几米，不然维修的人到了现场还得重新找。FB8P 摄像头里带了一个激光测距仪，误差正负 3 毫米。这个精度放到管道检测里，普通卷尺量井深都未必有这个准头。看到缺陷的同时把距离量下来，现场就能在报告里把位置定死，这一步省下的是返工的时间。

电动倾斜，配合 DN150 毫米以上的管径。

井不是直筒，管道走向也不一定顺着井口。摄像头头能电动倾斜，意思是你可以站在上面，把它朝支管接口、管底、管顶这些方向转，不用下去手动掰。它对 DN150 毫米以上的管道都适用，这个口径正好罩住市政排水里最常见的那一档支管。再小的管子，潜望镜本来就伸不进去，那是内窥镜和爬行器的活。

芯片和传感器，看的是暗环境里的表现。

210 万像素，1/2.8 英寸传感器，分辨率 1920×1080。像素数不算夸张，可管道检测的暗环境里，传感器尺寸比像素数更要紧。底大一点，进光多一点，画面在低照度下才干净。配两颗主灯加两颗副灯，亮度可调，镜头再加一层玻璃除雾，湿气重的井里画面不容易起雾。整机 IP68 防水，伸下去的时候沾到水也不至于当场坏。

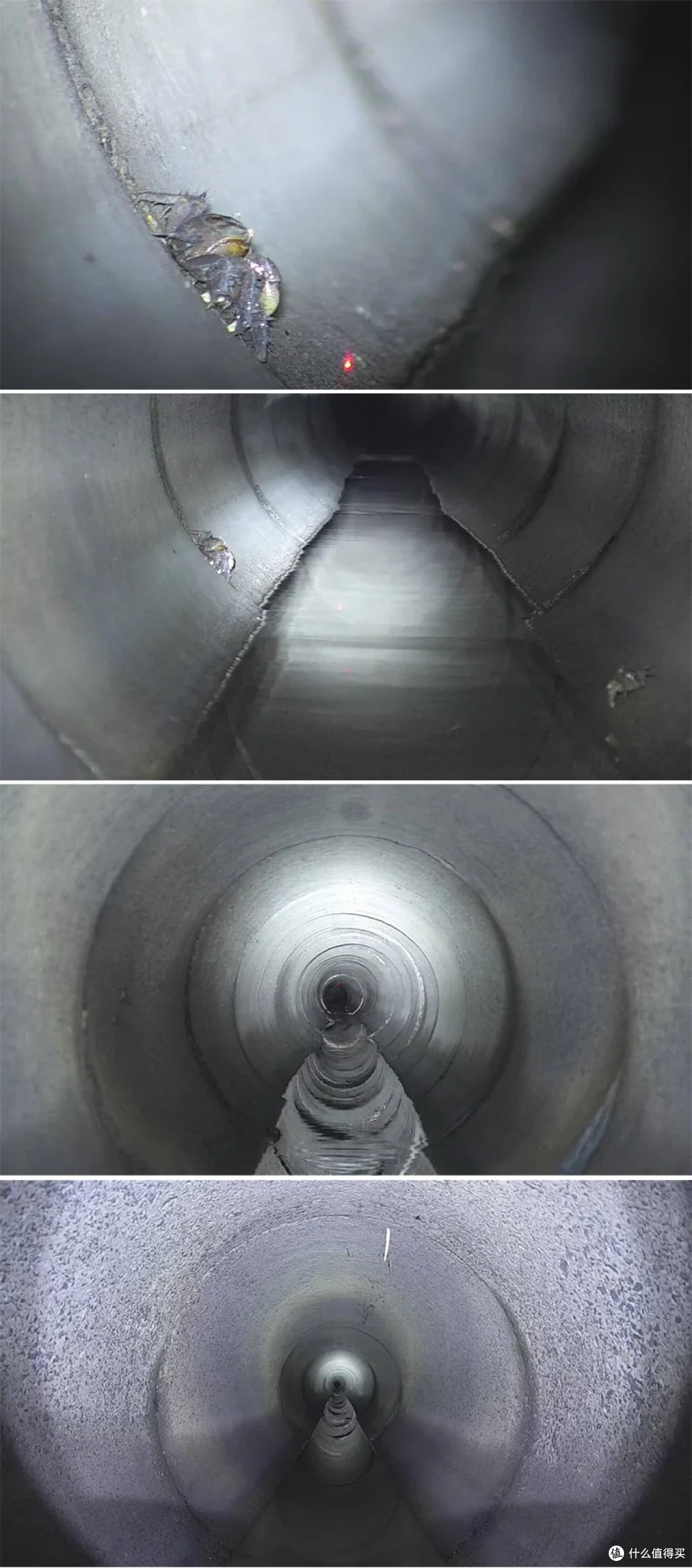

发现一只螃蟹

无线加伸缩杆，把整套东西压到一个人能背走。

FB8P 没有线缆盘。视频走 Wi-Fi，控制器是一块平板，电源靠两块锂电池。伸缩杆是碳纤维的，最长 7 米，收起最短 1.58 米，防跌落，能扛 30 千克拉力。一个人拎着就能到现场，不用搬线架，不用铺线。深一点的井可以选 9 米或 12 米的杆。

剩下的，是证据和报告。

总结

它内置 GPS，录的每一段都带位置。机身 64G，最大能扩到 256G，录的时候能随手截图，回放能编辑，方便把发现的问题整理成一份带图带距离的报告。做过检测的人都懂，甲方最后要的，是一份能存档、能追查、能拿出来对质的东西，一句这段管还行从来交不了差。

说实在话，潜望镜也有它的边界。它是定性设备，管的是快速判断这段管要不要进一步处理。真要做精细的结构评估，还得靠爬行器或 CCTV 深入检测。无线传输在特别深、金属屏蔽重的井里，信号可能衰减，所以它带了一个信号复示器来补。杆长也是实的，7 米够大多数检查井，再深就得换长杆。

但这个定位，恰恰是它好用也够用的地方。现场的工作，很多就卡在到底要不要大动这个决定上。潜望镜让这个决定变快、看得见、有依据。先看一眼，看清了再说，剩下的交给更重的家伙。

优联公司在管道检测定位设备上做了不少年头，FB8P 这类潜望镜，就是把先看一眼这件事，从靠经验、靠凑合，变成一个有画面、有距离、有记录的标准动作。
