家用路由器散热改装4月7日
随着气温升高,部分家用路由器因积热严重出现频繁掉线和断网现象。以TP-LINK XDR5430易展版为例,针对其过热问题,通过拆机清灰并加装主动散热风扇的物理改装方案,能够有效解决因高温导致的网络不稳定。
01拆解与电压测试
- 拆解路由器
撕掉底部贴纸,拧下隐藏的两颗螺丝,使用撬棒沿卡扣缝隙小心撬开上盖,取下即可看到内部巨大的散热片及天线结构。 - 寻找取电点

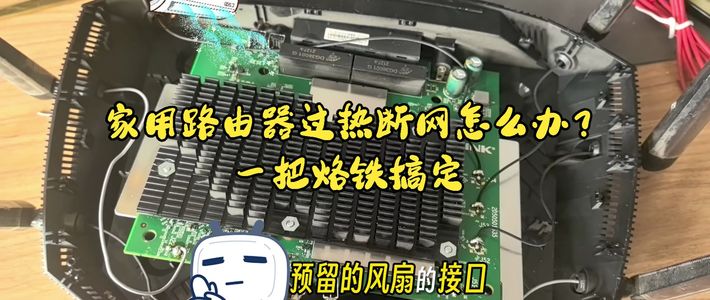

主板预留了风扇接口。经万用表测试,该接口引脚电压仅为1.5V至1.8V,无法直接驱动标准风扇。进一步测量发现,主板电感处存在5V电压,且附近有接地焊盘,可作为稳定的5V取电源。
02风扇选型与改装逻辑
改装选用尺寸为5cm的12V风扇。测试表明,该风扇在5V电压下虽然转速较慢,但能保持正常运转并提供足够的风量。考虑到家庭环境对噪音的敏感度,选择将风扇接入5V电路而非主电源,以实现低速静音运行,同时兼顾散热效果。
风扇接入方案对比
推荐采纳
风扇转速适中,噪音极低
满足家庭环境静音需求
风量足以维持内部空气循环
从电感处取电,焊接相对安全


不推荐采纳
风扇全速运转,噪音明显
长期高负荷运行可能缩短寿命
超出家用环境舒适度阈值
需从更高电压源取电,风险较高
03焊接与安装步骤
- 断电焊接
务必切断路由器电源。先给导线镀锡,将负极焊接至天线附近的接地焊盘(需刮除三防漆),正极焊接至5V电感处,注意避开天线核心区域以防损坏。 - 固定风扇
将风扇置于内部进气口位置,利用原有卡扣和空间缝隙自然固定,确保风扇不会晃动产生异响,且能形成有效的内部气流循环。 - 组装复原
复位脱落的按钮,推入主板并扣紧上盖,拧回底部螺丝并贴好贴纸。改装完成后,路由器外观无明显变化,但内部已具备主动散热能力。
04改装效果
改装后的路由器通电测试,网络连接正常,功能无受损。风扇在5V电压下平稳运行,基本无噪音。通过侧边网孔向外吹出热风,显著降低了设备内部温度,有效缓解了因过热导致的断网压力。
