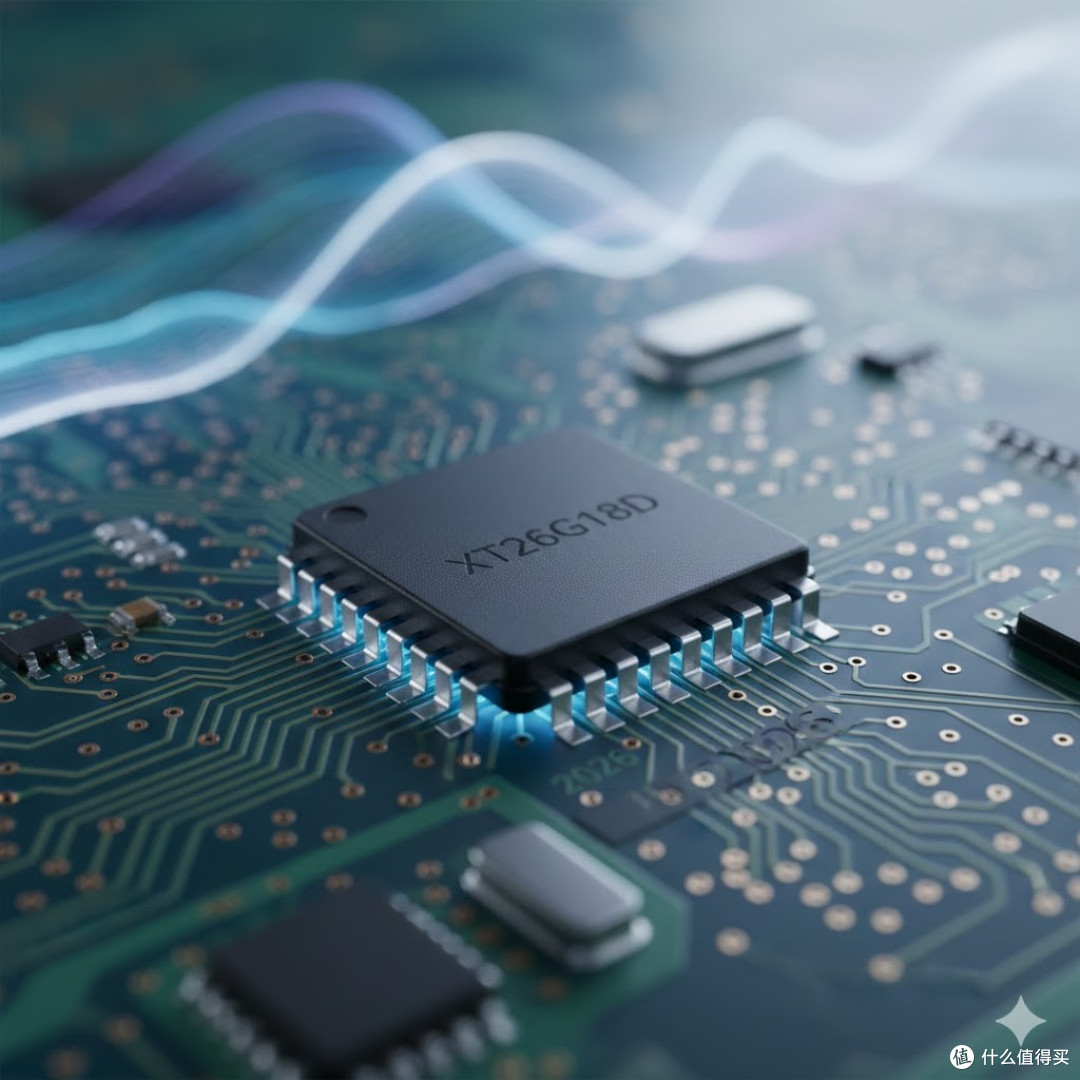

芯天下 8Gb SPI NAND：XT26G18D

如果你正在选型存储方案，这篇文章可以帮你少走点弯路

在嵌入式系统越来越复杂的今天，存储器的容量和接口带宽往往会成为性能瓶颈。尤其是在固件体积膨胀到几百MB级别时，SPI NOR已经装不下了，并行NAND又太占引脚。

这时候，SPI NAND是一个值得认真评估的中间选项。

这篇文章从工程师的实际选型角度，聊聊SPI NAND的几个关键参数和适用边界。

一、SPI NAND解决了什么问题？

传统并行NAND的优势是容量大、速度快，但代价是40多个引脚。在PCB空间紧张的设备里，这40多条走线会显著增加布局难度和层数成本。

SPI NAND把接口精简到8个引脚，用WSON8封装（8×6mm）就能驱动8Gb容量。走线数量大幅减少，对层数有限的板子更友好。

当然，SPI接口的带宽上限低于并行接口，这是一个需要接受的权衡。

二、核心参数对比

对比项SPI NAND并行NANDSPI NOR引脚数8（WSON8）40+8典型容量1Gb~8Gb8Gb+≤512Mb读取带宽480Mbit/s（QIO）更高相当ECC内置硬件ECC需主控或外置无需适用场景大固件+紧凑PCB大容量+高速小固件+快速启动

三、选型时关注的几个具体参数

1. 页面大小

以8Gb容量的典型SPI NAND为例，页面结构是4KB+256B（共4352字节）。

大页面在读取大块数据时效率更高。比如带3D人脸识别的智能门锁，固件包动辄几百MB，大页面支持的快速随机读取能缩短人脸模型加载时间。

2. 内置ECC

很多低端MCU没有硬件ECC，靠软件纠错会吃掉不少CPU周期。

内置8-bit ECC（每528字节）的方案，数据从Flash阵列读出时已完成纠错，主控直接取用即可。对于资源受限的系统，这个差异比较明显。

3. 带宽是否够用

Quad I/O模式下，120MHz主频的理论带宽是480Mbit/s。

工业网关在掉电重启时加载内核文件，这个带宽能在一定程度上缩短业务中断时间。够不够用，取决于项目对启动时间的具体要求。

4. 数据保护

芯片内置128-bit唯一ID，配合可锁定的OTP区域，可以把授权密钥或设备证书写入并锁定。

对于担心固件泄露或设备被抄板的项目，这个功能有一定防护价值。

四、SPI NAND的典型适用场景

场景一：智能门锁/安防视觉设备

固件体积大（人脸模型、语音库），PCB空间紧凑，SPI NAND的容量和引脚数平衡得比较好。

场景二：车载信息娱乐/仪表

需要工业级温度范围（-40℃~85℃），SLC技术的擦写寿命（约6万次）适合存储操作系统镜像和地图数据。

场景三：工业网关/路由器

需要存储Linux内核和应用程序，掉电重启时要快速加载。SPI接口的低引脚占用对主控GPIO资源有限的设备比较友好。

五、选型建议

SPI NAND适合的情况：

• 容量需求在1Gb~8Gb之间

• PCB空间受限、GPIO紧张

• 主控ECC能力不强

• 需要比SPI NOR更大的存储空间

不适合的情况：

• 需要超大容量（>16Gb）→ 并行NAND或eMMC更合适

• 需要极致随机读取性能 → SPI NOR可能更适合

• 主控没有SPI接口 → 只能选并行方案

总结

SPI NAND不是"最好的"方案，但在特定场景下是一个很实用的折中选择。选型的核心不是看单一参数，而是看系统架构、空间约束和性能要求之间的平衡。

（本文基于行业公开信息整理，供选型参考。）
