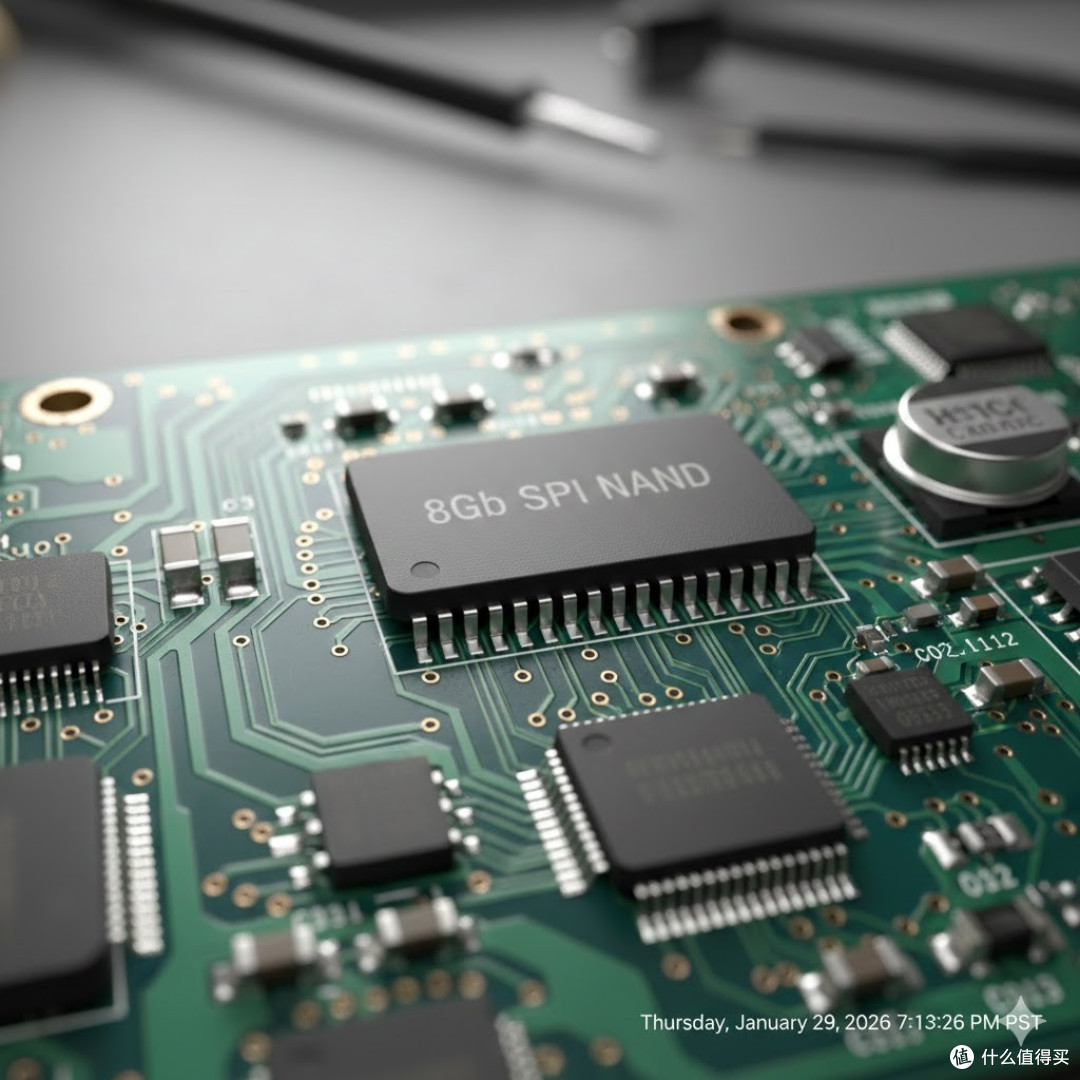

单颗粒 8Gb XTX 这颗大容量 NAND 凭什么成为工程师的新宠？

最近在看大容量SPI NAND的方案。有个问题值得聊聊：

当SPI NAND容量做到8Gb之后，它和eMMC的边界到底在哪？

以前SPI NAND的主流容量是1Gb~2Gb，定位很清晰——比SPI NOR大，比并行NAND省引脚。但8Gb（1024MB）这个容量点，传统上已经是eMMC的地盘了。

所以这颗8Gb SPI NAND的出现，本质上是在重新划分这条边界。

一、核心参数

这颗芯片的几个关键指标：

容量与接口：8Gb（1024MB），SPI接口，120MHz时钟频率，Quad I/O模式下理论带宽480Mbit/s。

封装与引脚：WSON8（8×6mm），8引脚。这是SPI NAND和eMMC最直观的差异——eMMC通常需要153-ball FBGA封装，引脚数多得多。

ECC与可靠性：内置8-bit ECC（每528字节），SLC技术，擦写寿命约6万次，数据保持10年，工业级温度范围（-40℃~85℃）。

安全特性：128-bit唯一ID，16KB可锁定OTP区域。

二、SPI NAND vs eMMC：边界在哪？

对比项SPI NAND（8Gb）eMMC（8Gb+）封装/引脚WSON8，8脚FBGA153，多引脚PCB布局难度低高主控接口要求SPI，几乎全支持eMMC/SD接口，需专用控制器随机读取一般优容量上限目前8Gb可达大得多适用场景Linux启动盘、固件仓库系统盘、大容量数据存储

一句话总结：如果你的主控有eMMC接口、PCB空间不紧张、需要大容量，eMMC依然是主流选择。但如果主控只有SPI接口、或者PCB布局受限、又需要跑Linux系统，8Gb SPI NAND提供了一个之前没有的选项。

三、几个实际的选型考量

PCB空间

eMMC的153-ball封装在紧凑板子上布线是个挑战。WSON8的8引脚走线简单得多，对于层数有限的板子差异很明显。

主控接口

不是所有主控都有eMMC控制器。很多MCU和入门级SoC只有SPI接口，这时候想跑Linux，之前只能用SPI NOR（容量不够）或者外接eMMC（接口不支持）。8Gb SPI NAND刚好填补了这个空档。

带宽够不够用？

480Mbit/s的理论带宽，实际有效带宽会低一些。对于Linux系统的启动和常规运行，通常够用。但如果涉及高码率视频录制或大数据量的并发读写，eMMC的并行总线优势会更明显。

ECC依赖

内置硬件ECC意味着主控不需要额外算力去做纠错。对于低端主控来说，这个差异值得注意。

四、ECC状态监控：容易被忽略的细节

这类芯片的Status Register提供了错误分级监控（从0到8位以上）。

建议在固件开发阶段就建立自动刷新的阈值预警。当错误位数超过预设阈值时主动刷新数据块，可以显著延长设备在恶劣环境下的使用寿命。

这个细节对消费类产品影响不大，但对工控和车载设备很关键——现场维修成本远高于芯片本身。

五、适用场景总结

SPI NAND 8Gb适合：

• PCB空间受限且需要大容量存储

• 主控只有SPI接口但需要跑Linux

• 需要工业级温度范围和长寿命

• 固件体积在几百MB级别

eMMC更适合：

• 主控原生支持eMMC接口

• 需要更大容量（>8Gb）

• 随机读取性能要求较高

• PCB空间充足

选型的核心逻辑不是“哪个更好”，而是“哪个更适配当前项目”。8Gb SPI NAND的价值在于它打开了一个之前不存在的选择空间，让一部分原本只能用eMMC或并行NAND的场景多了一个选项。

（本文基于公开资料整理，供技术选型参考。）
