IT66630 技术解析:HDMI 2.0有源分配器的分层处理架构
摘要
无源HDMI分配器仅做信号物理并联,长线衰减与双屏分辨率不兼容等问题频发。ITE Tech. Inc. 的IT66630在单颗9×9mm QFN64器件内集成自适应均衡接收、HDCP双引擎、可独立配置的双路TMDS发射与内置EDID RAM,实现单路HDMI 2.0信号分流至两台规格不同的显示终端。
一、芯片概述与硬件架构
1.1 系统级应用拓扑
整机按信号处理顺序可分为接收均衡、HDCP加解密、音视频处理、双路发射生成与系统控制五个处理层级。五层硬件由隔离电源轨分隔,各层数据流互不阻塞。两路输出端口可独立配置直通、CSC色域转换或4:1下缩放三种工作模式,适配4K与1080P设备同步输出场景。

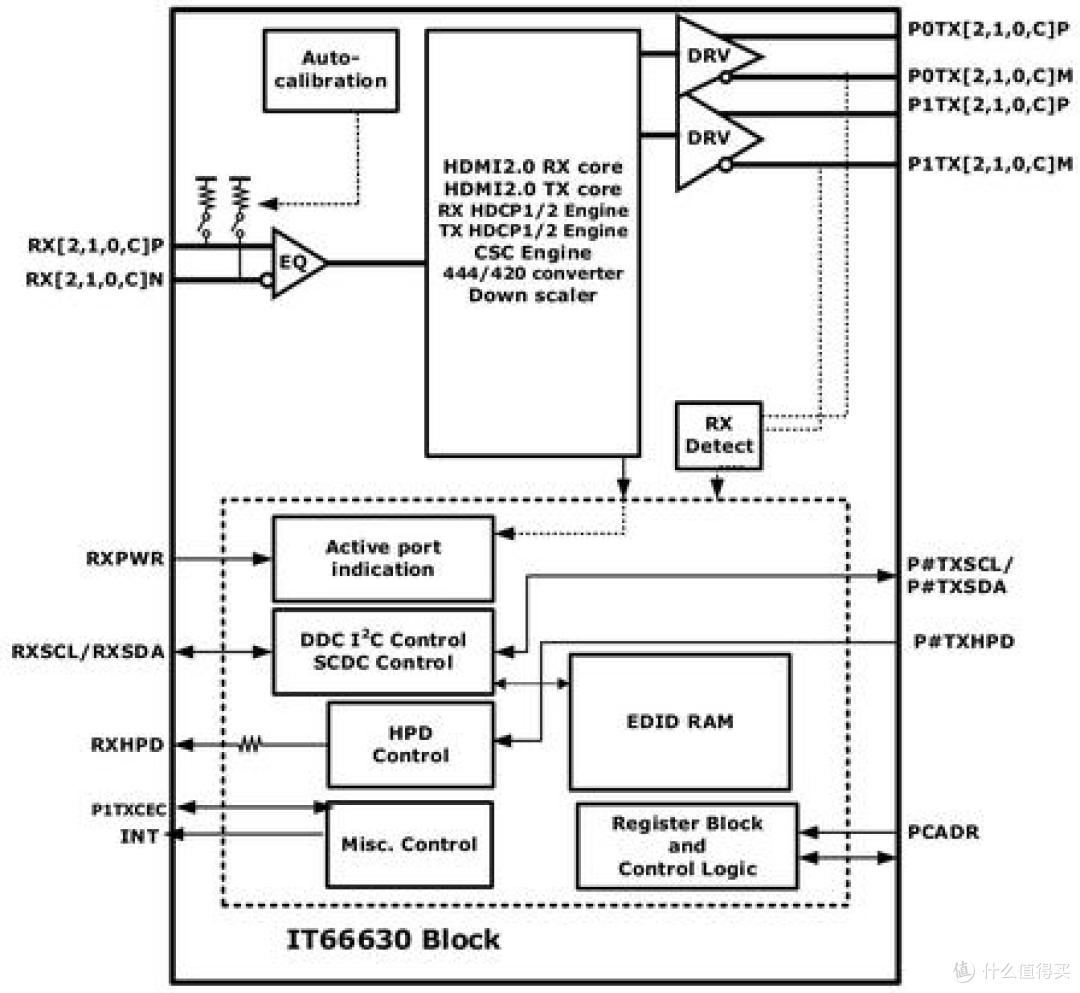

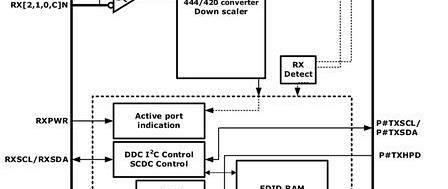

1.2 内部功能模块划分
RX模拟均衡域集成自适应均衡与自动阻抗校准电路,兼容250Mbps至6Gbps全速率TMDS信号,修复线缆衰减带来的码间偏移。
HDCP安全处理域包含硬件固化HDCP 2.3与HDCP 1.x双引擎,出厂预烧密钥,支持中继与封闭系统内的协议互转。
音视频运算域提供硬件CSC色彩矩阵、4:1分辨率下采样与多声道音频缓存单元,支持RGB与YCbCr双向格式转换。
双通道TX发射域包含两组独立TMDS驱动,输出摆幅与电流可编程,两路DDC与HPD总线物理隔离(CEC仅Port1侧支持)。
系统控制存储域集成片载EDID RAM、I2C寄存器总线、硬件中断与低功耗检测控制单元。
1.3 封装与关键参数
芯片型号为IT66630FN,采用64-pin QFN封装(9×9mm,带散热焊盘),工作温度范围为-20℃至70℃,信号引脚HBM ESD防护等级为3000V。核心硬件指标:单通道最高6Gbps带宽,完整支持4K60与36-bit深色彩;内置EDID RAM无需外挂ROM;支持8声道192kHz音频;待机功耗约19.6mW,满载4K60整机功耗约1164mW。
二、核心处理机制
2.1 自适应均衡与信号修复
RX模拟前端内置动态均衡电路,自动识别线缆衰减幅度并实时补偿差分信号幅值损耗,对内与对间歪斜做硬件校正。输入差分摆幅兼容150mV至1560mV区间信号。自动终端阻抗校准功能可根据传输速率切换匹配阻值,无需外部阻容匹配电路。
2.2 并行安全处理与视频处理
HDCP引擎与视频处理单元硬件并行运算,互不抢占时钟资源。输入信号先完成硬件解密,再送入CSC矩阵实现444/422/420格式互转,4:1下采样模块可将4K原始像素实时压缩至1080P码流。两路输出独立分配处理结果,Port0与Port1可分别输出原生4K与缩放后1080P画面,两路音频同步剥离后随各自TMDS通道传输。
2.3 双端口独立发射与EDID管理
两组TX PHY硬件完全独立,输出驱动电流与差分摆幅通过寄存器单独配置,两路DDC与HPD检测引脚互不干扰,单台显示设备热插拔不会中断另一路画面。芯片硬件重定时重构同步时钟,两路输出生成独立TMDS时序,无信号串扰或画面撕裂问题。
内置EDID RAM通过I2C总线写入不同显示参数,两路输出可加载独立EDID配置。硬件实时检测RX侧5V供电与两路HPD电平,无输入信号时自动切入低功耗待机模式。
三、电源与设计约束
3.1 多轨供电与噪声控制
芯片采用多组独立1.0V内核电源与3.3V IO/PLL电源,模拟RX、TX前端与数字逻辑分区独立供电。各组电源噪声峰值不超过50mVpp,各电源引脚需就近并联0.1μF高频去耦电容,1.0V内核电源建议增加大容量滤波电容。
3.2 上电与掉电时序
上电时1.0V内核电源应先上升到0.9倍额定值,3.3V IO电源滞后上升,两者时间差不超过1ms。电压稳定后硬件复位引脚需保持低电平再释放(具体时序参数参考ITE Hardware Guidelines)。掉电时3.3V IO电源优先下拉,与1.0V内核电源下降间隔同样控制在1ms以内。内置LVR检测电路在电压低于阈值时触发全局复位。
3.3 PCB布局建议
RX、Port0与Port1三组TMDS差分走线应分区布局,保证完整连续地平面,差分阻抗匹配100Ω。I2C DDC与CEC低速控制线应远离TMDS高速差分区域,间距建议不小于3倍线宽。各电源引脚需就近布置滤波电容,模拟AVCC电源建议单独铺地隔离数字噪声。QFN底部散热焊盘需完整铺铜并采用多过孔连接地平面以改善散热。
四、典型应用场景
IT66630仅支持单路HDMI输入分流两路输出,无多路信号切换功能。HDCP 2.x转1.x功能仅限封闭系统内部使用。CEC控制信号仅Port1端口引出。两路输出虽可差异化缩放,但无法输出完全独立的异源画面。该芯片适用于会议室双屏分配器、商用广告双屏播放盒、车载后座双影音模块及直播设备双画面同步输出等硬件平台。
