贴片三极管A09T/A19T丝印区别：PW3400A与PW3401A对照表

贴片三极管A09T与A19T：SOT23-3封装丝印识别与PW3400A/PW3401A 30V MOSFET选型指南

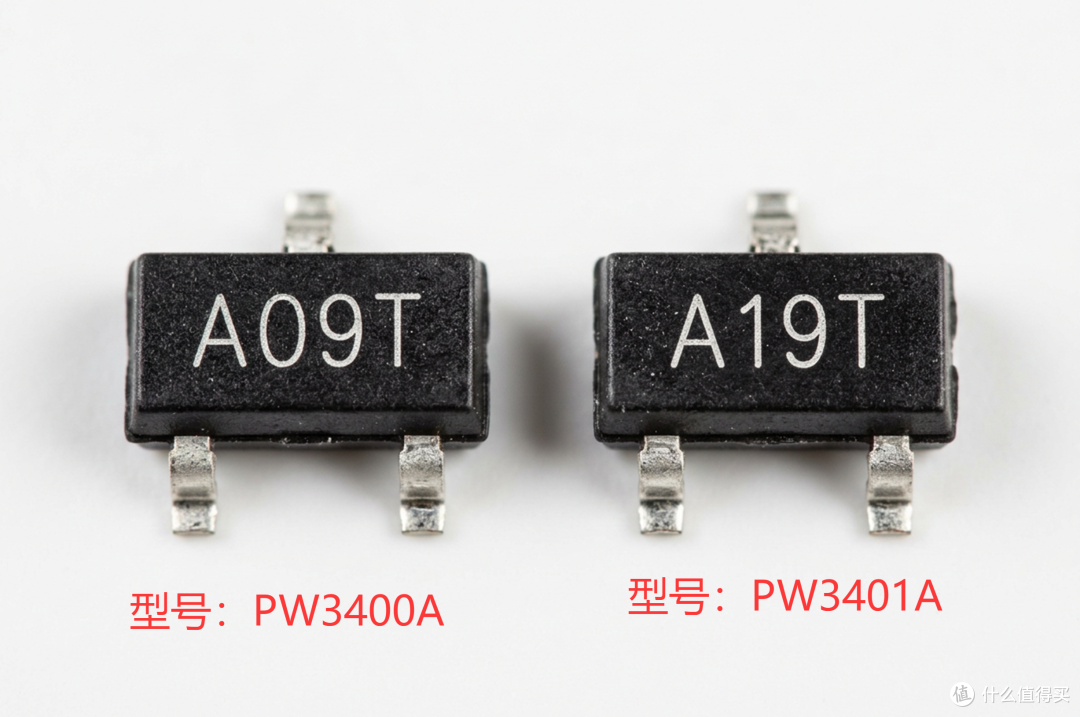

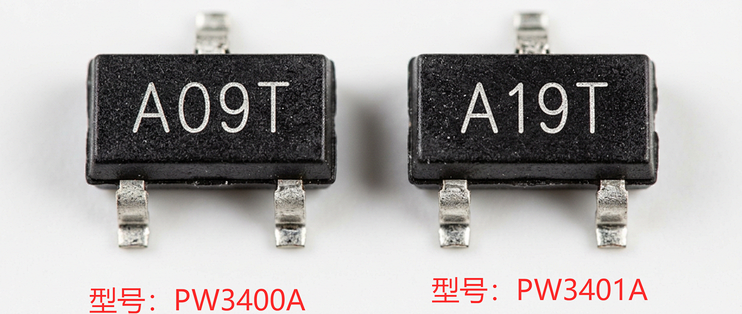

▲ SOT-23-3L封装实物示意：左侧丝印 A09T = PW3400A（30V N沟道 MOSFET），右侧丝印 A19T = PW3401A（-30V P沟道 MOSFET）

一、概述

SOT-23-3L 封装的贴片三极管顶面丝印 “A09T” 与 “A19T” 是维修与研发选型中出现频率极高的两颗料，实际它们并非普通 NPN/PNP 三极管，而是平芯微（PingWei Semi）推出的沟槽工艺 30V 等级功率 MOSFET —— PW3400A 与 PW3401A。A09T 对应 N沟道 5.8A/30V，A19T 对应 P沟道 -4.2A/-30V，两颗同封装、同管脚（G/D/S），是 3~24V 电源域下负载开关、DC-DC 二次开关、锂电保护、电机驱动、Type-C 5V/9V/12V 电源通路的主流互补对管。本文按平芯微原厂规格书数据完整整理 A09T 与 A19T 的关键参数、开关特性与典型应用，便于贴片车间来料识别、维修代换与批量选型。

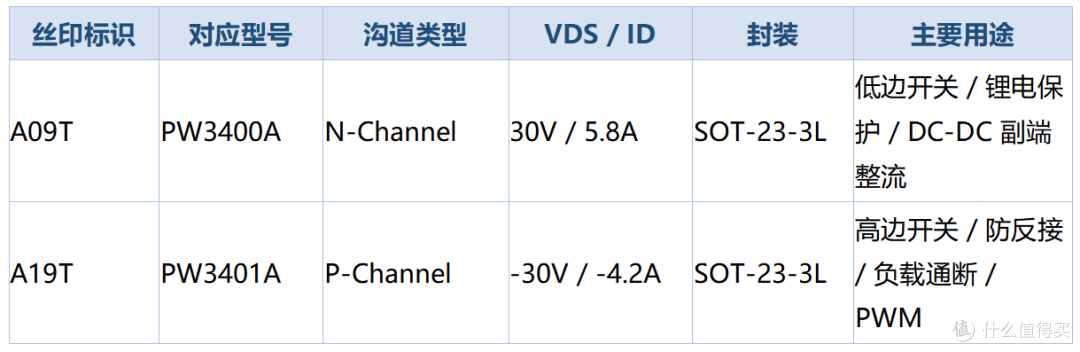

二、A09T与A19T快速识别对照

注：SOT-23-3L 引脚均为 1=G、2=S、3=D（TOP VIEW），A09T 与 A19T Pin-to-Pin 通用，可预留同一 PCB Layout 进行 N/P 互换验证。

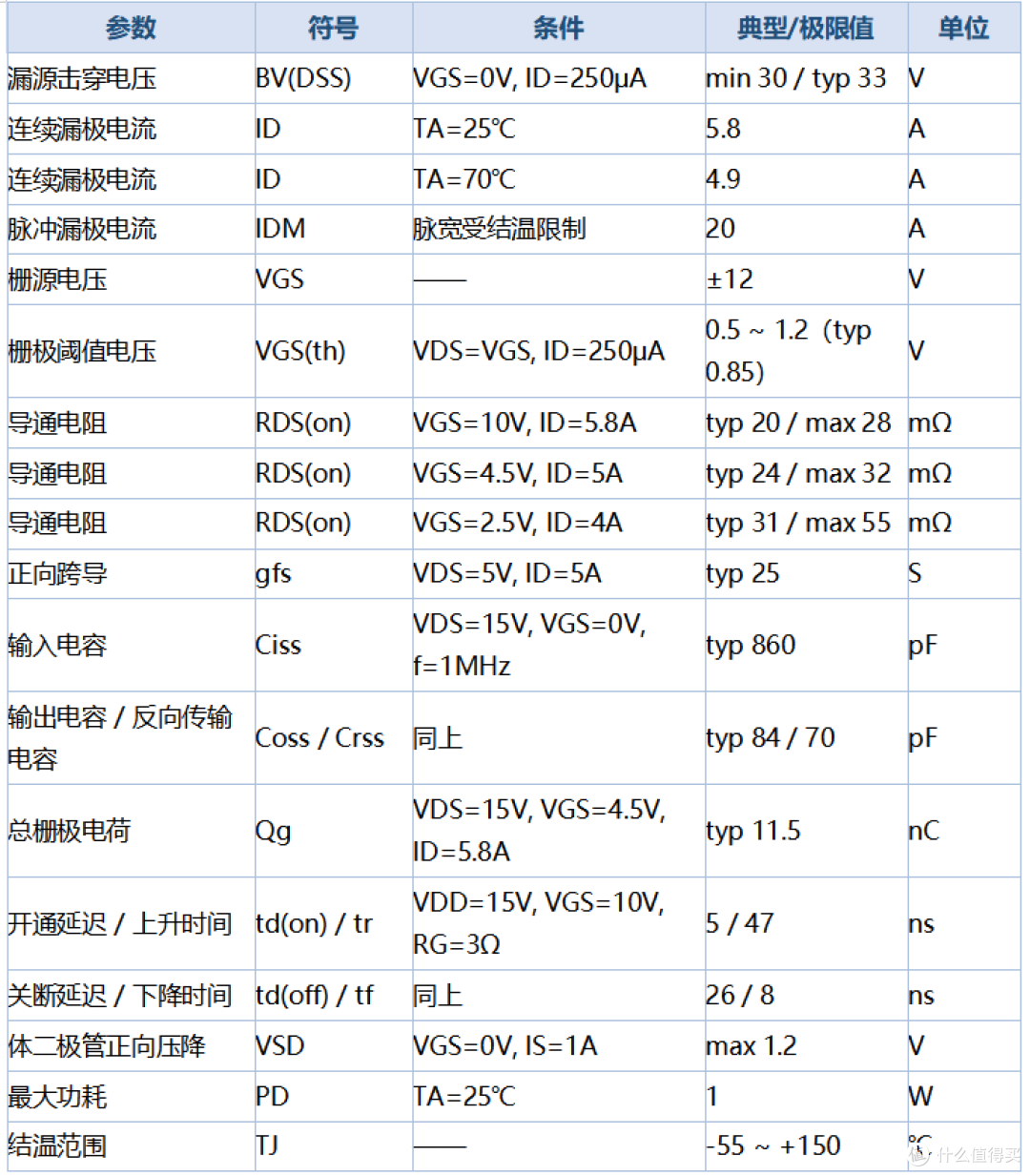

三、PW3400A（A09T）核心参数

N-Channel Enhancement Mode MOSFET，沟槽工艺，2.5V 逻辑电平即可完全开通，VGS=10V 时导通电阻 typ 20mΩ / max 28mΩ，是 12V/24V 系统低边负载开关、锂电保护板、小型 BLDC 副端整流的主力型号。

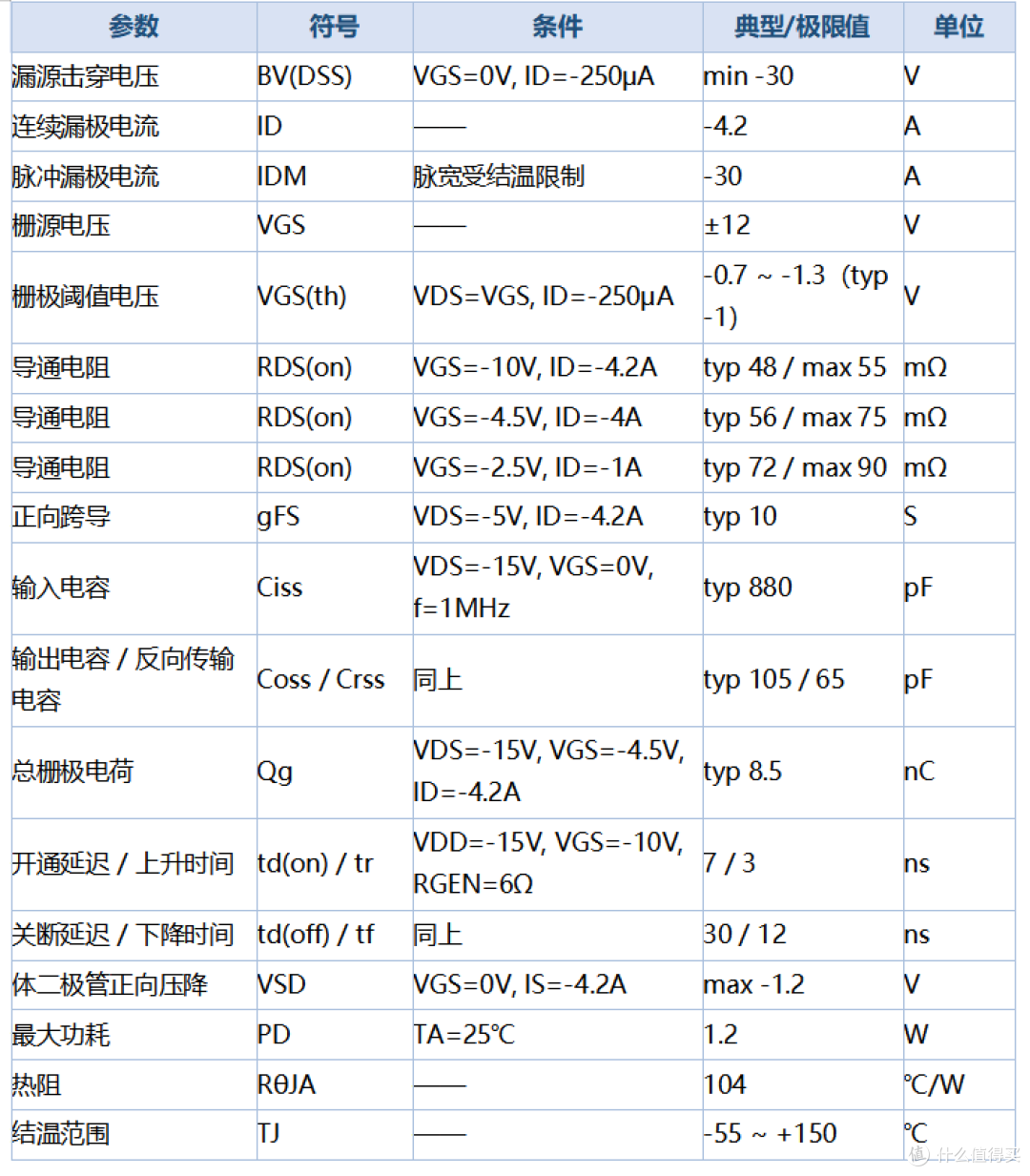

四、PW3401A（A19T）核心参数

P-Channel Enhancement Mode MOSFET，沟槽工艺，VGS=-4.5V 即可获得 typ 56mΩ 导通电阻，是 5V/12V/24V 系统高端负载开关、防反接、PWM 调光调速、Type-C 电源通路的常用 P 沟道对管。

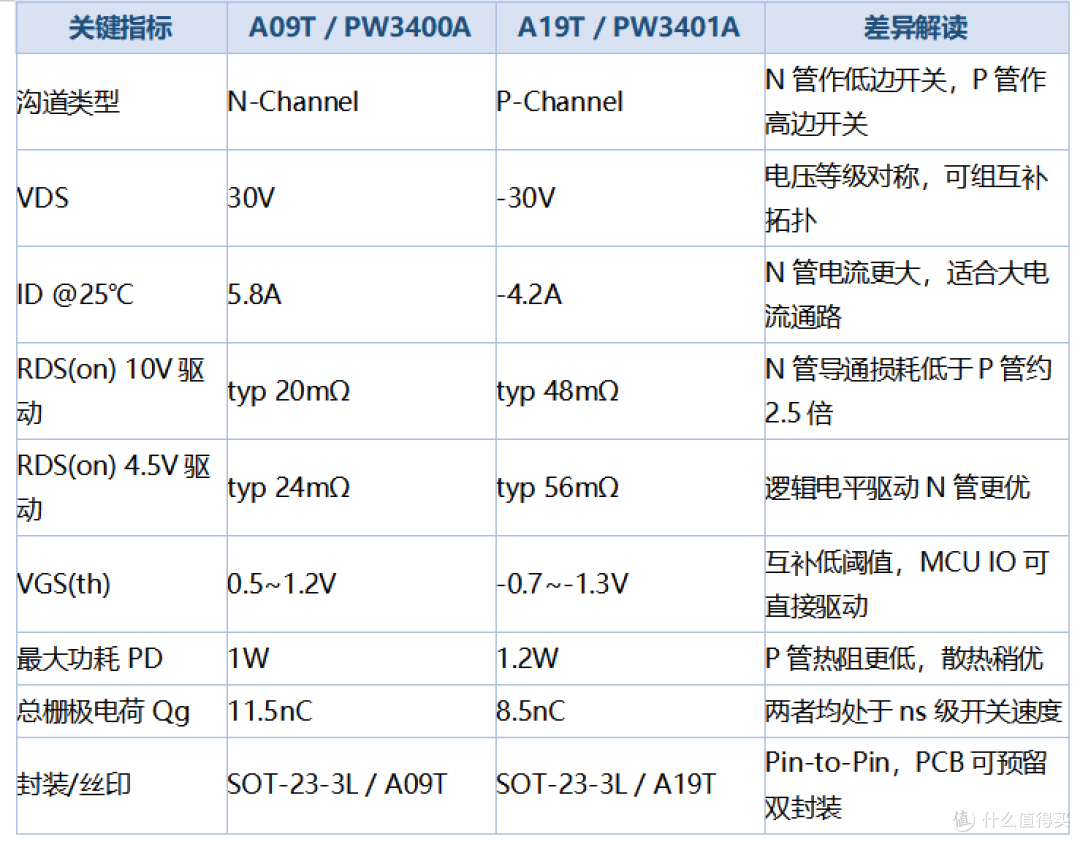

五、A09T vs A19T 关键指标对比
