工业内窥镜探头分类

工业内窥镜探头可以按照结构形态、导向方式、成像方案、照明方案、防护规格五个维度划分，不同探头对应完全不同的检测场景，也是选型最核心的环节。

一、按结构形态划分（最主流分类）

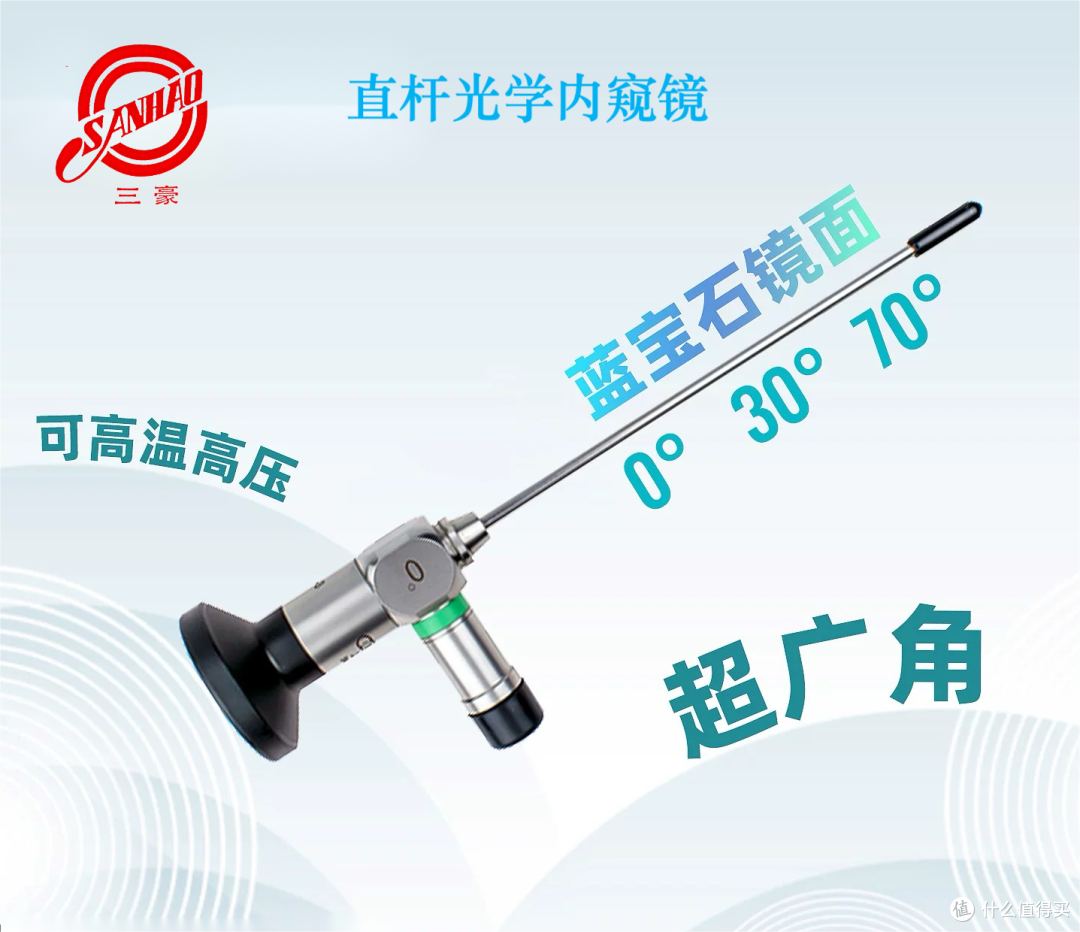

1. 硬管探头（直杆光学探头，刚性内窥镜）

原理：内部依靠中继透镜组传像，金属硬质直管不可弯曲，光路全部由光学玻璃组成，多搭配光纤冷光照明。特点：光学损耗极低、成像清晰度最高、畸变小、耐高温、稳定性强、寿命长；缺点路径必须直通，不能过弯。应用：燃气轮机孔探、火炮身管、气缸直孔、模具直通道、压力容器直检测口；是航空、火电燃机很多标准孔探任务的首选。

2. 半刚性定型探头

原理：管线有一定支撑力，可以手动预先弯折定型，插入后形态固定，头部无主动导向关节。 特点：成本低、推送性好；但无法在腔内实时转向，想要换视角只能整根旋转抽拉。 应用：汽修、简单管道巡检、铸造简单型腔、现场简易排查，多用于入门级设备。

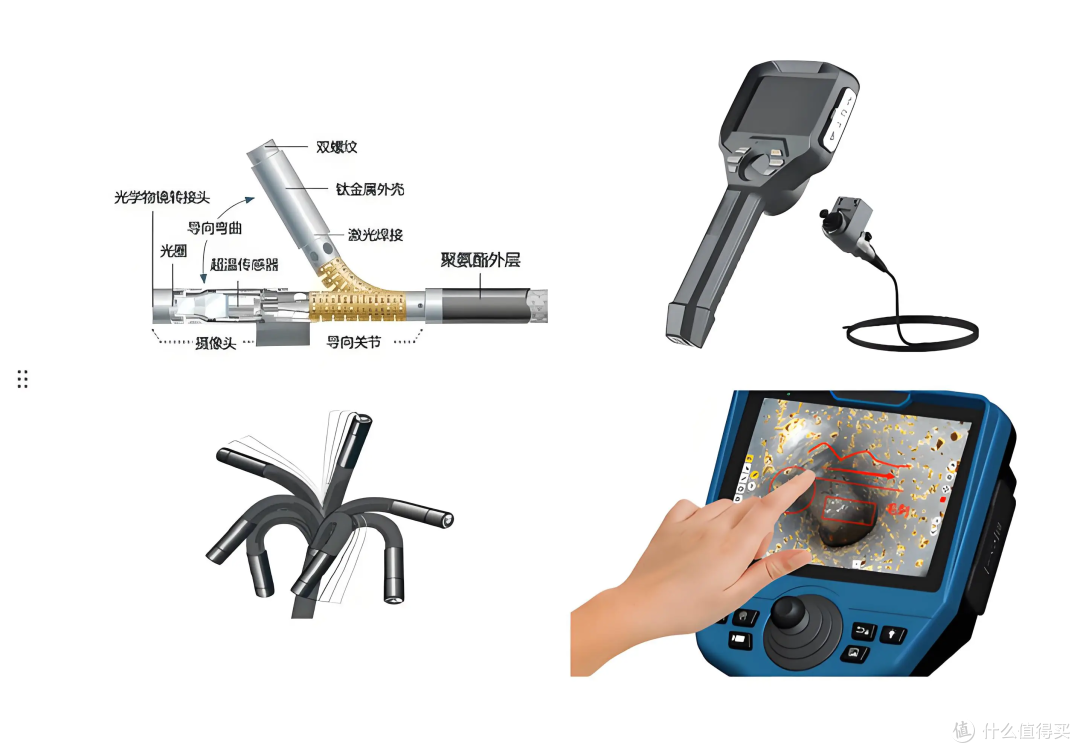

3. 柔性电动导向探头（视频内窥镜主流探头）

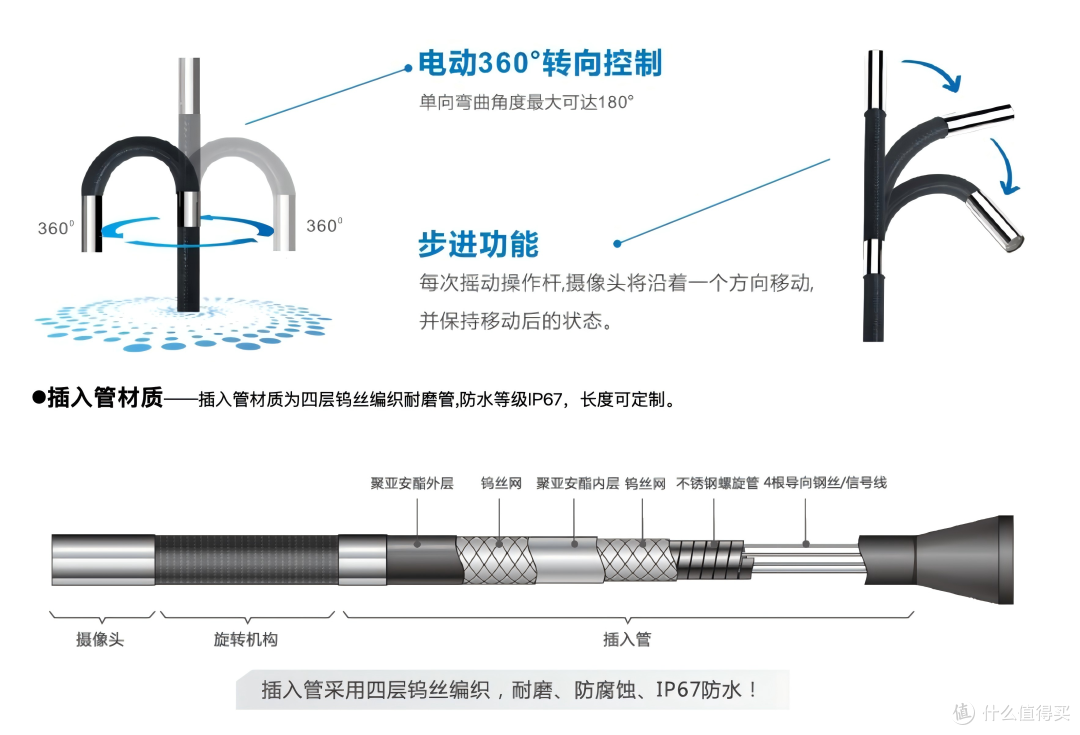

原理：外层钨丝编织耐磨护套，内部集成信号线、导向牵引丝、蛇骨关节，头部内置微型 CMOS，搭配伺服导向机构，也就是我们前面提到的360° 纯电动球面导向。 特点：可连续穿过多个弯道，摇杆实时控制头部转向，带过载保护；是现在高端手持工业内窥镜标配探头。 应用：航空发动机叶片流道、复杂歧管、齿轮箱内腔、海工构件、复杂焊缝扫查。

4. 光纤传像探头（纤维镜探头，偏老旧 / 超细款）

原理：依靠相干光纤束传递图像，光纤同时传像 + 导光； 特点：可以做到极细直径（0.5mm 级别），但分辨率受光纤根数限制，画面有蜂窝网格感，画质弱于前置 CMOS 视频探头，现在逐步被前置摄像探头替代抖音百科。 应用：超微小孔、精密铸件微孔检测，现在存量居多，新品越来越少。

二、按头部导向方式划分

1. 固定头探头（无导向）：视角固定直视 / 侧视，只能靠转动整根管线调整观察方向，结构最简单，多用于粗检。

2. 双向导向探头（2 向）：头部仅上下摆动，适合圆筒内壁扫查。

3. 四向导向探头（4 向）：上下 + 左右四个方向摆动，传统拉线导向居多。

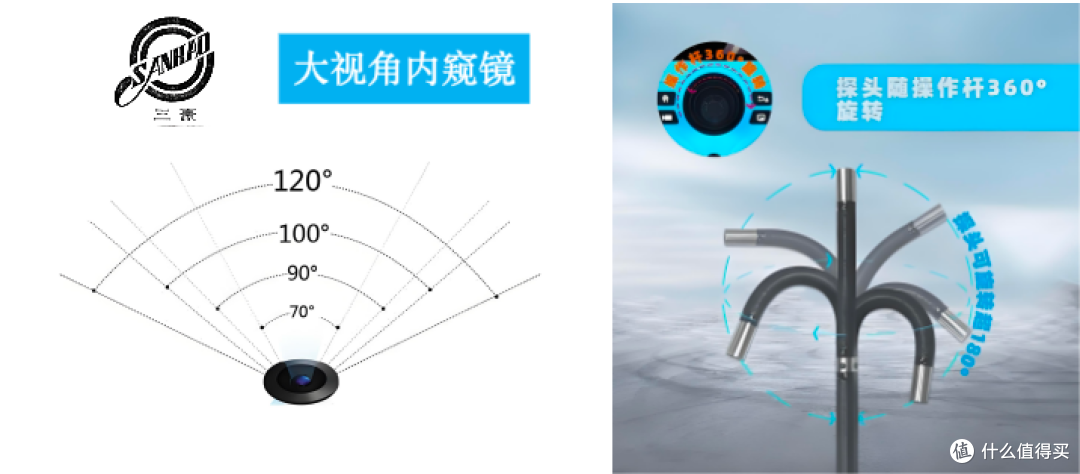

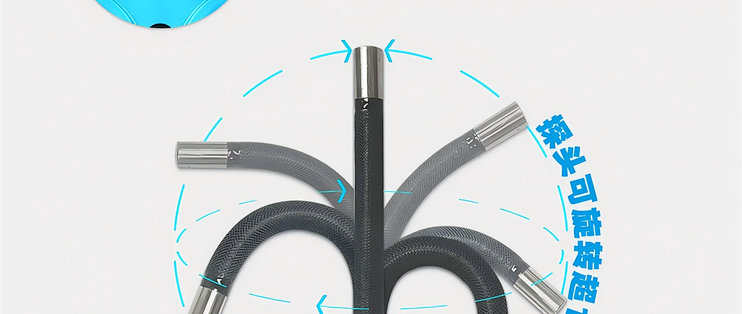

4. 360° 球面全向电动导向探头：纯电动伺服蛇骨，任意角度连续转向，支持粗调、微调、堵转保护，高端测量机型标配，复杂型腔无死角扫查。

三、按前端成像光学方案划分（和前面光学技术章节联动）

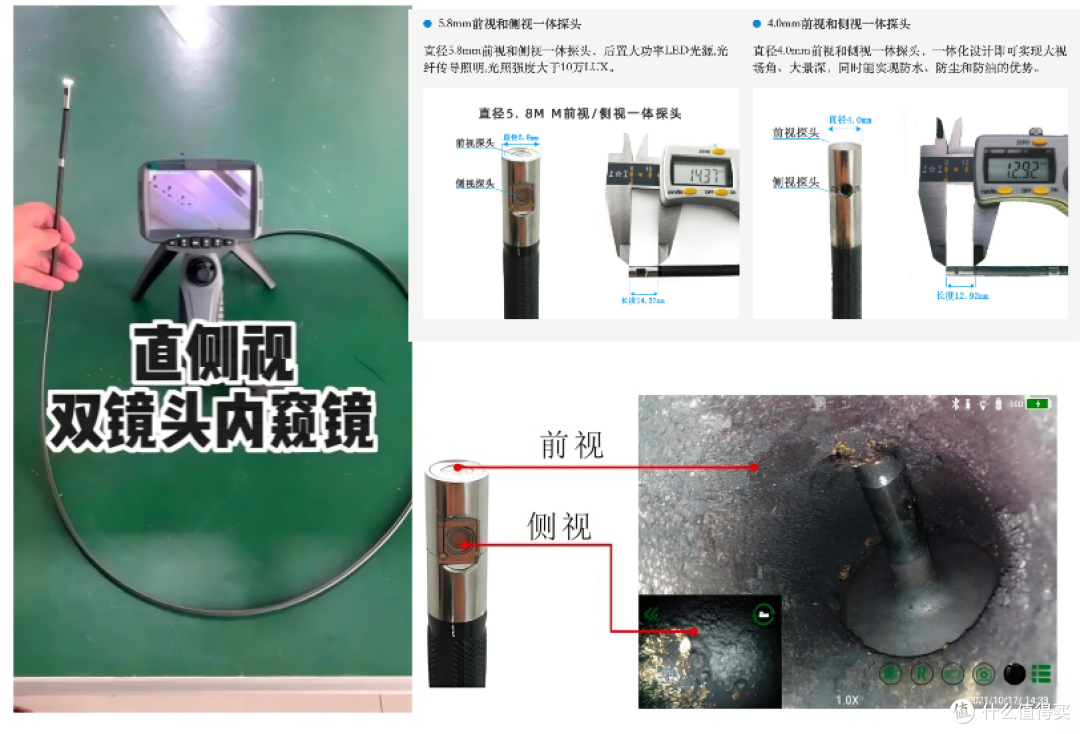

1. 单目二维探头：单镜头 CMOS，输出二维图像，只做目视定性检查；分为直视、侧视、斜视（30°/45°/90° 侧视棱镜），通过棱镜切换观察方向。

2. 双目三维测量探头：头部集成双光路镜头（双目立体视觉），配合相位测量结构光，实时生成三维点云，0.01mm 级量化测量缺陷深度、面积、体积，满足特种设备、航空计量检测规范。

3. 多光谱复合探头：可见光 + 紫外 / 近红外集成光路，可切换波段，识别肉眼看不见的早期腐蚀、涂层脱粘、复合材料分层缺陷。

4. 变焦光学探头：头部内置微型液态变焦镜头，不用移动探头，电控切换远近焦距，近处焊缝、远处内壁同时清晰。

四、按照明方案划分

1. 光纤导光探头：光源后置，光纤束把冷光送到头部；探头头部无发热，耐温高，适合高温工况（燃机热端孔探）。

2. 前端 LED 集成探头：微型 LED 灯珠直接封装在探头头部，光路短、亮度均匀、调光响应快，是一体化手持内窥镜主流；缺点耐温上限低于光纤款。

3. 激光照明探头：激光匀化照明，低照度下信噪比高，抗反光能力更强，多用于高精度三维测量。

五、按防护、尺寸与特殊功能划分

• 超细探头：直径 2.0mm 及以下，用于微小喷嘴、精密油路、细小铸造气孔；光学设计难度最大，需要微型化复合镜头。

• 长距离管道爬行探头（爬行器）：带驱动轮、密封壳体，可达几十米上百米，适合大口径市政管道、化工长管线、水下容器检测，属于特种内窥探头。

• 防水防腐探头：IP67/IP68 防护，蓝宝石窗口、特种防污镀膜，耐油污、海水腐蚀，面向海洋海工、化工、制药管道。

选型一句话总结

直通道、追求极致画质耐高温 → 硬管光学探头； 多拐角复杂腔体、全域扫查 → 柔性电动导向探头； 需要出具可溯源缺陷尺寸报告 → 双目三维测量探头； 超微小孔、极限狭小通道 → 超细光纤探头或超细 CMOS 前置探头。
