拆解报告：新能科技GMI180L太阳能微型并网逆变器

前言

充电头网采购了一款太阳能微型并网逆变器，这款逆变器由东莞新能科技有限公司制造，型号为GMI180L，逆变器采用铝合金外壳，便于散热。壳体一侧设有固定挂钩，并设有工作指示灯。另一侧设有接线端子，其中交流输出采用专用端子，直流输入采用MC4端子。

逆变器额定输出电压230VAC，支持180-280V输出电压范围，并支持50/60Hz频率。直流输入电压范围为10.8-30V，最大输入功率为180W，额定输出功率为150W。下面就带来这款太阳能微型并网逆变器的拆解，一起看看内部的设计和用料。

新能科技GMI180L太阳能微型并网逆变器外观

这款太阳能逆变器采用纸盒包装，粘贴标签标注产品型号和输出规格。

包装内含逆变器本体，连接线束和说明书。

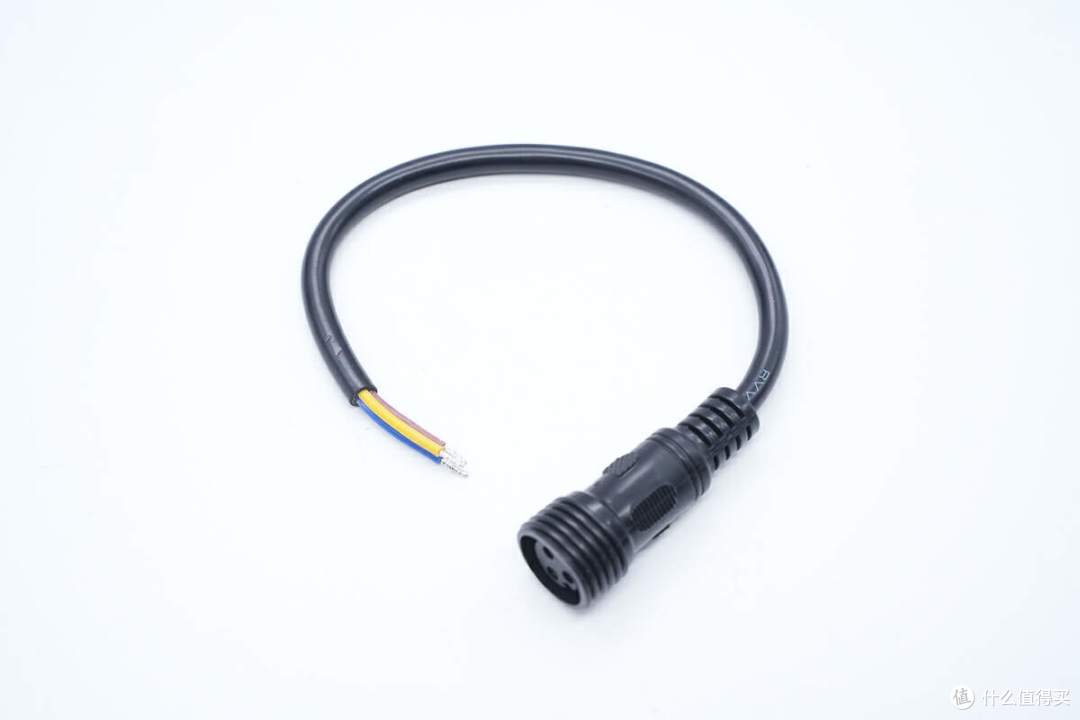

连接线束一端为端子，另一端为导线。

防水连接器特写，内部设有连接插座。

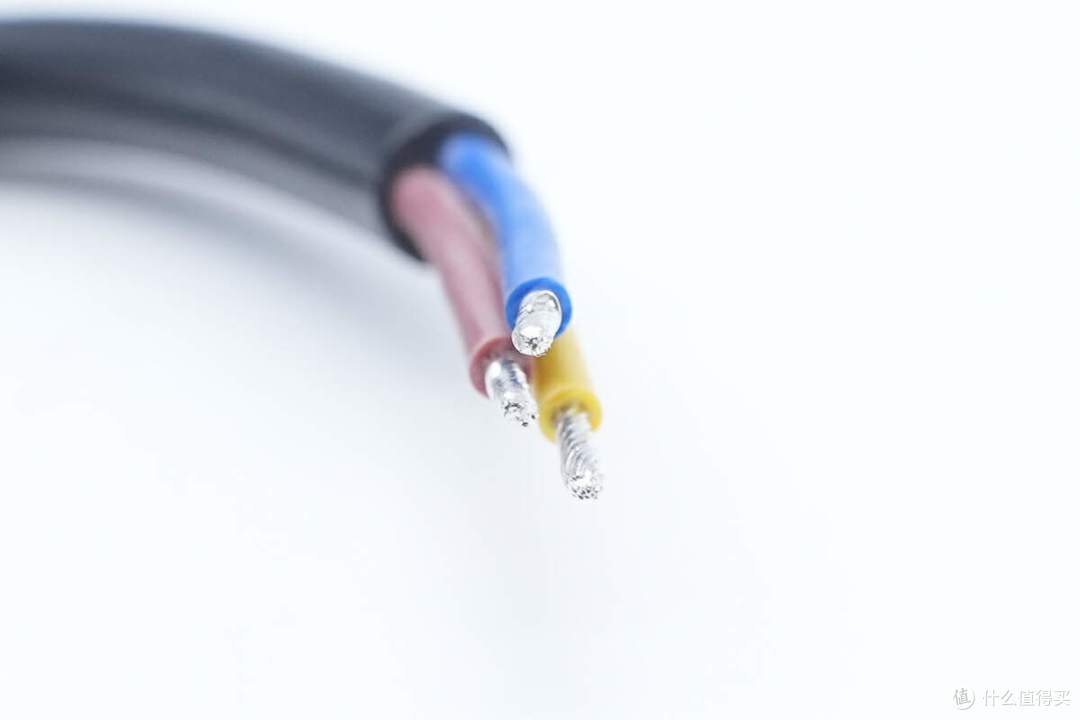

导线端子镀锡，便于焊接连接。

逆变器机身粘贴标签贴纸，左侧设有固定挂钩，右侧设有连接导线。

标签印有逆变器的输入输出规格，安全事项和接线方式。

右侧上方为交流输出接线端子，下方为直流MC4连接器。

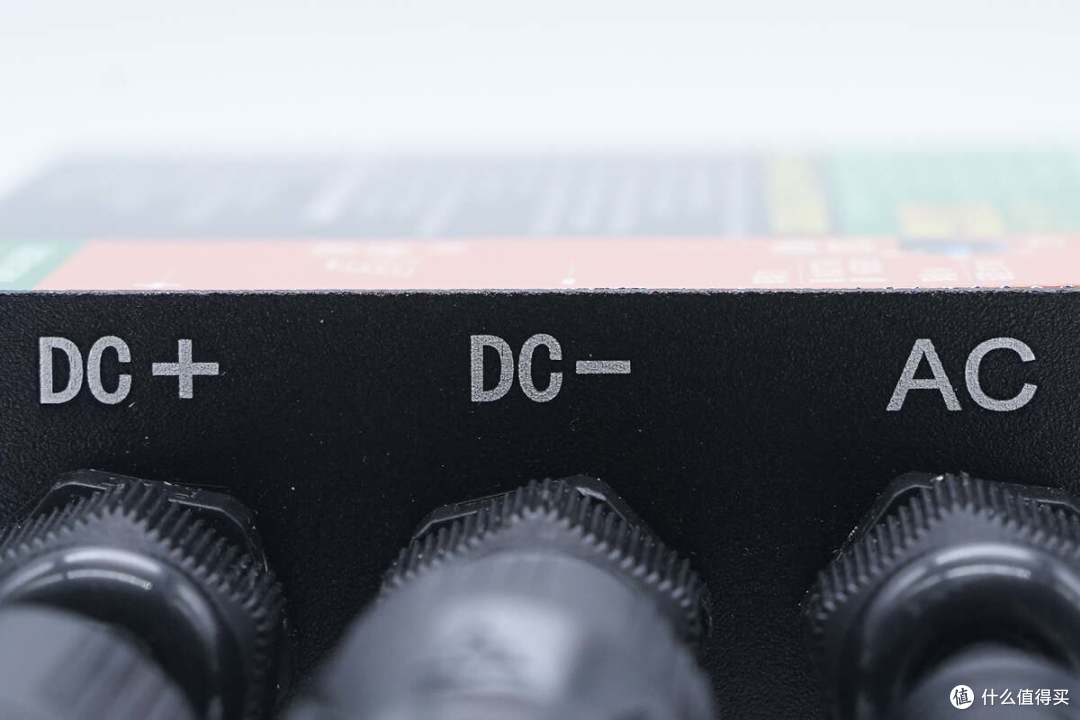

侧面盖板印有接线端子定义。

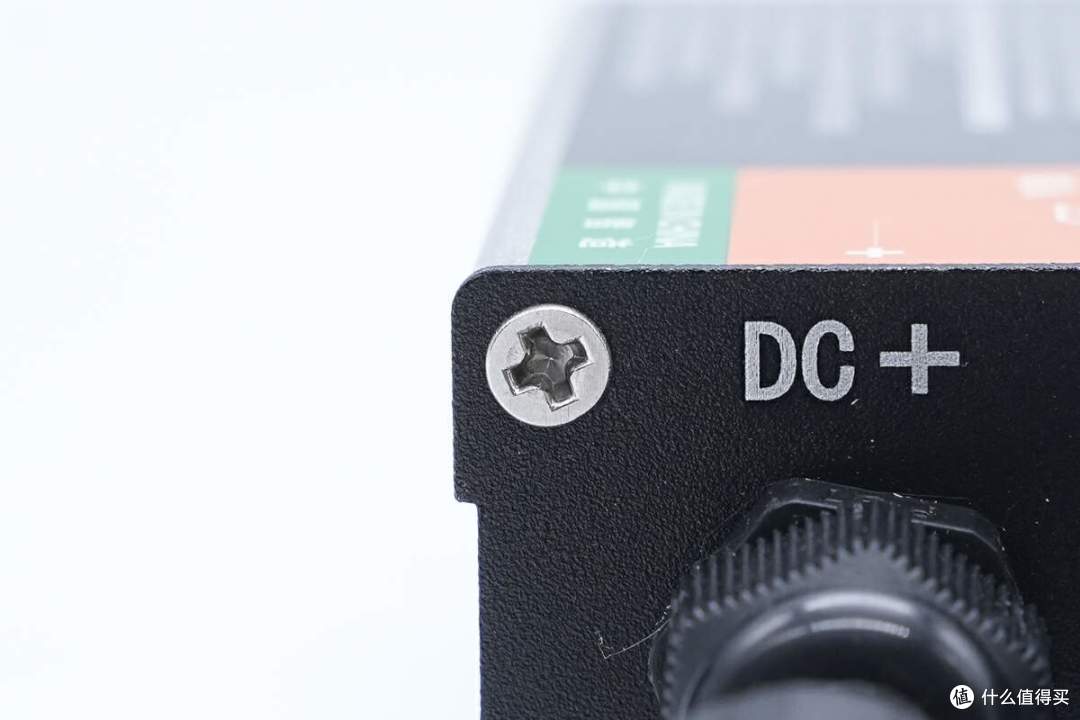

盖板通过螺丝固定。

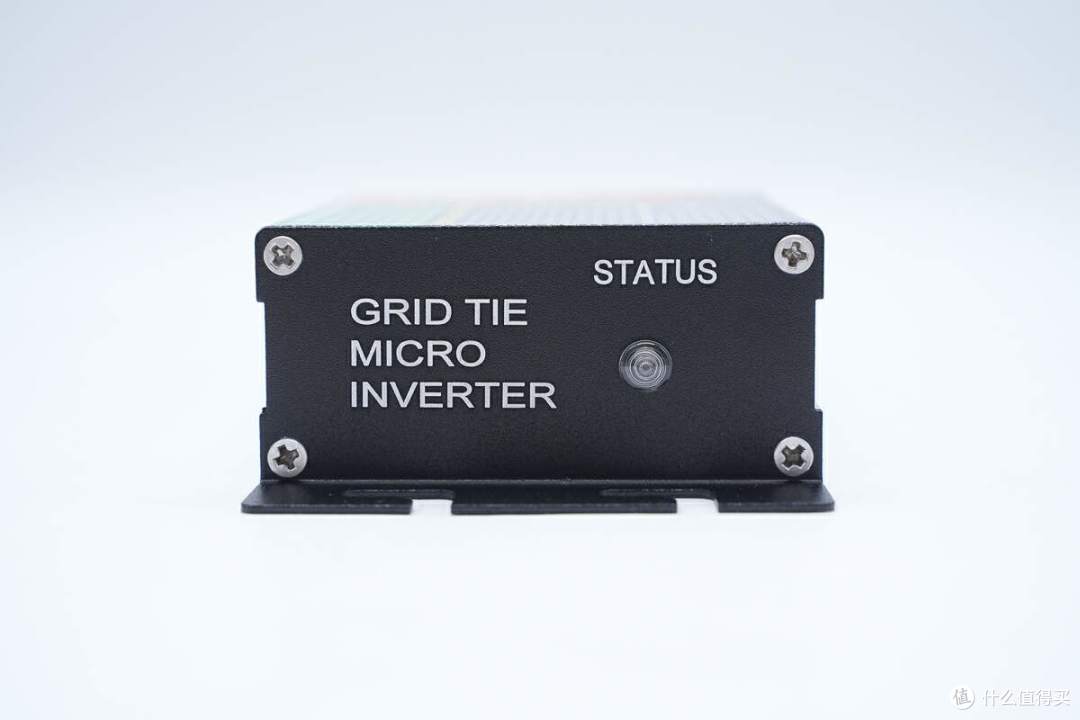

另一侧盖板设有工作指示灯。

工作指示灯特写。

逆变器壳体设有螺母，用于固定内部PCBA模块。

测得逆变器壳体长度约为98.8mm。

壳体宽度约为76.1mm。

壳体厚度约为35.6mm。

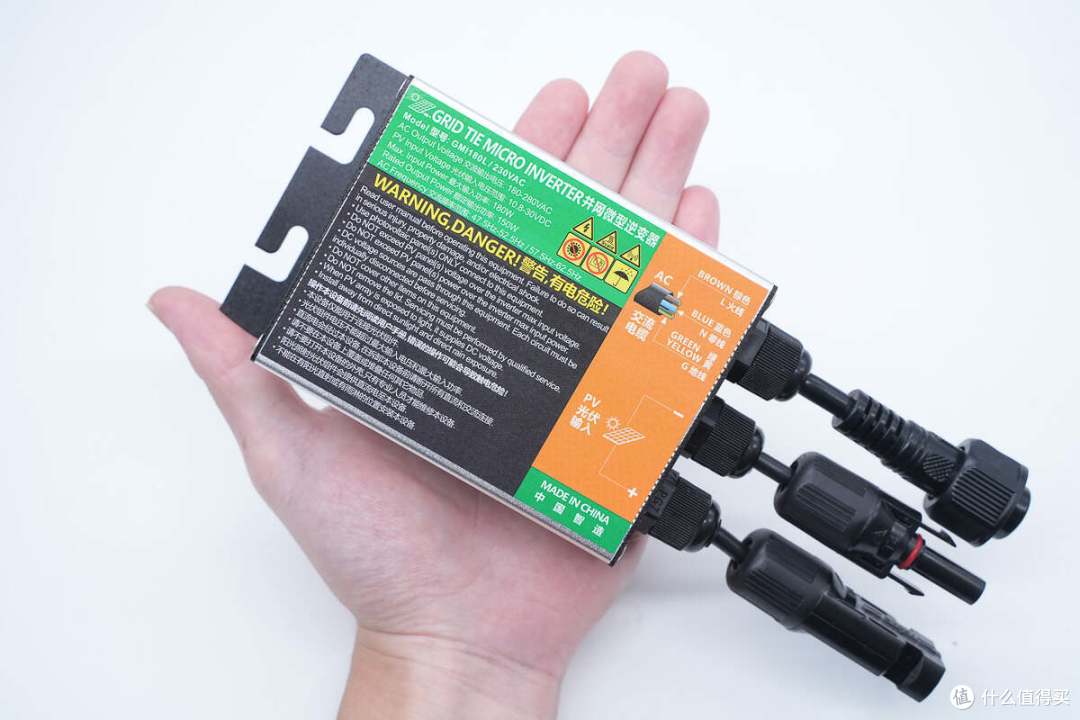

产品拿在手上的大小直观感受。

测得逆变器净重约为336.2g。

新能科技GMI180L太阳能微型并网逆变器拆解

看完了这款逆变器的外观展示，下面就进行拆解，一起看看内部的设计和用料。

首先拧下壳体两侧的固定螺丝，拆开逆变器壳体。

在盖板内部粘贴指示灯导光柱。

指示灯导光柱特写。

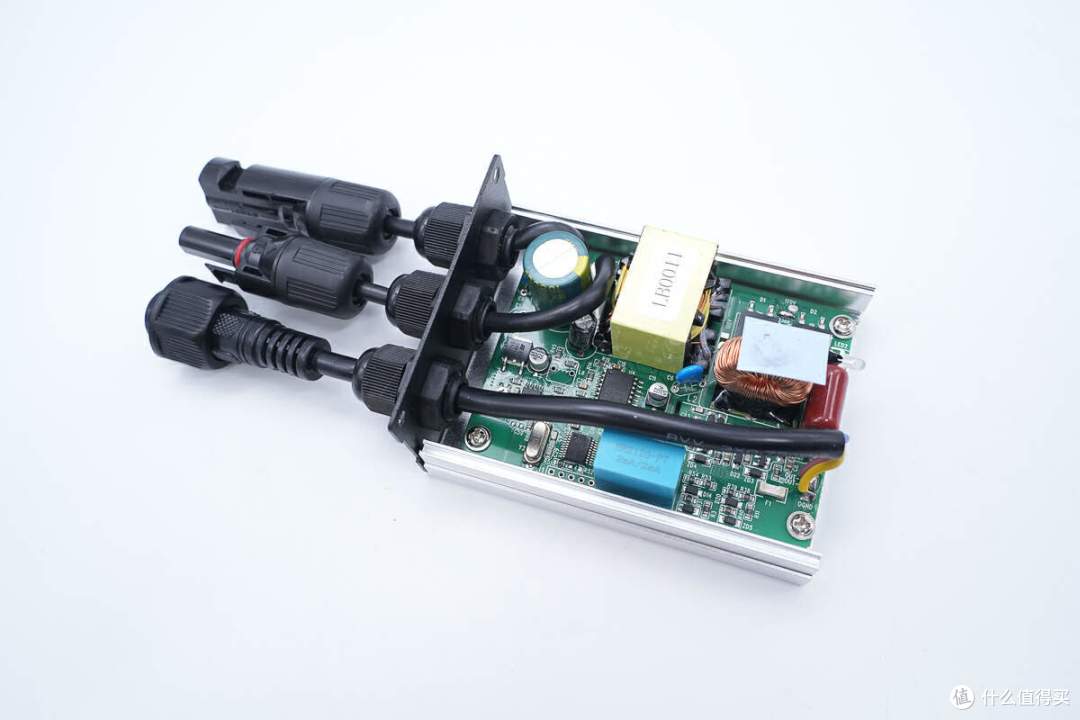

PCBA模块通过螺丝固定到壳体内部。

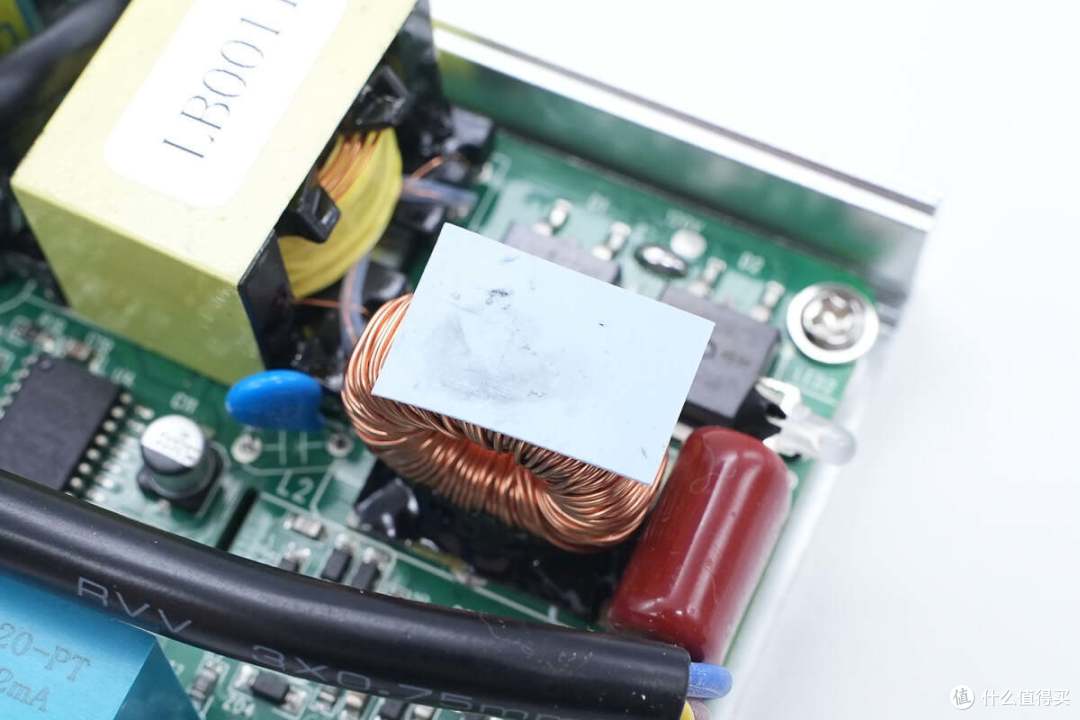

滤波电感粘贴导热垫接触到壳体，起到固定和散热作用。

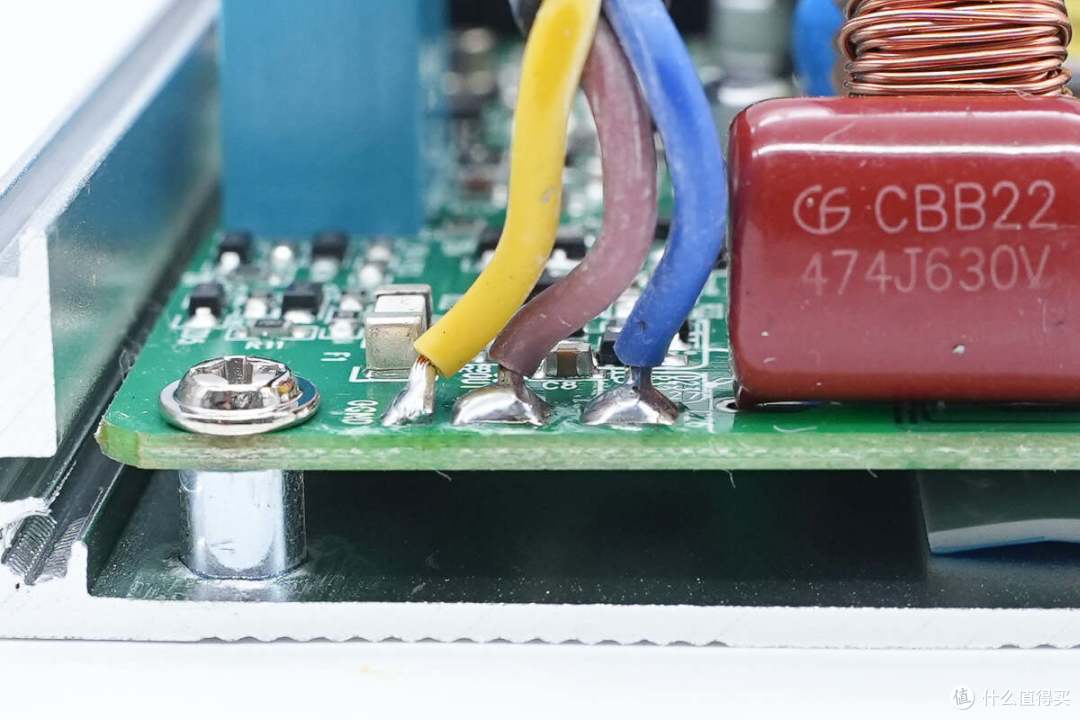

逆变器输出导线通过焊接连接。

固定PCBA模块的螺丝特写。

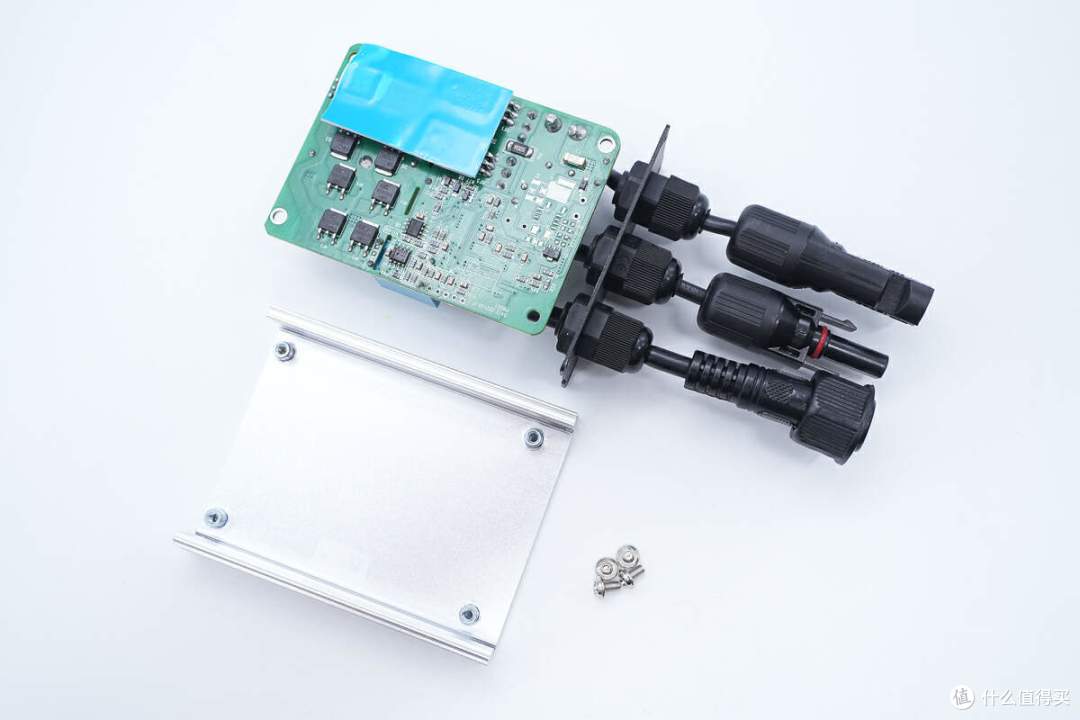

拧下固定螺丝，拆下PCBA模块，在功率器件与外壳之间还设有导热垫用于散热。

直流正负极输入导线焊接连接。

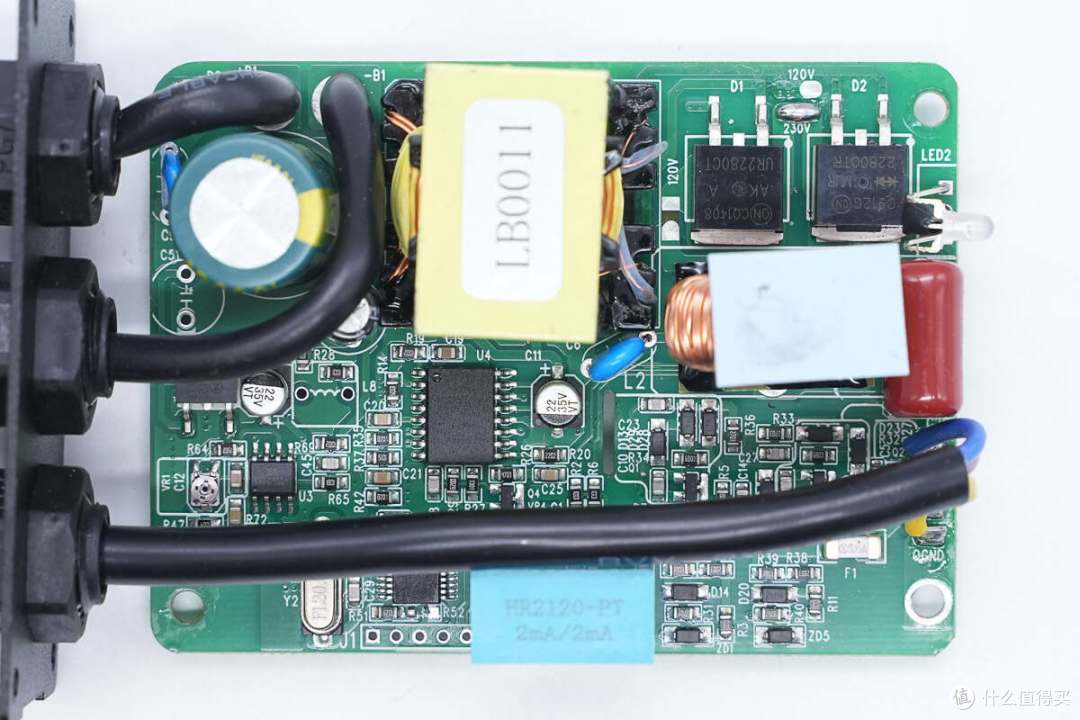

PCBA模块正面一览，左上角焊接滤波电解电容，右侧焊接变压器，整流二极管，滤波电感，滤波电容。在电解电容下方焊接三端稳压芯片，运放，MCU，隔离驱动芯片，互感器等元件。

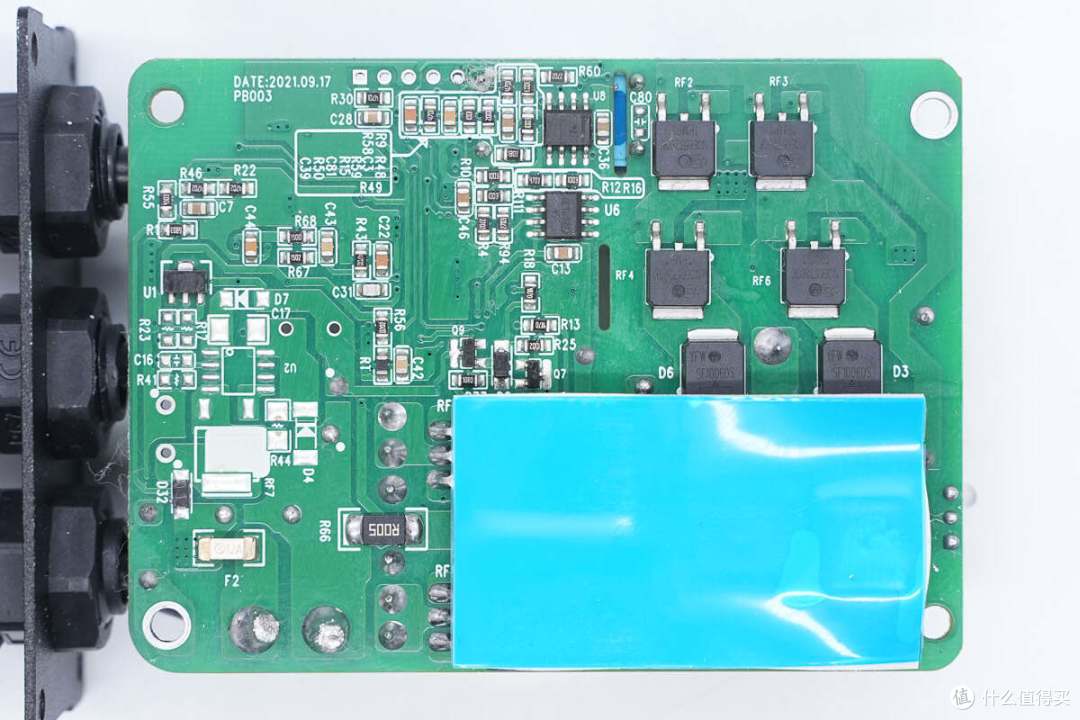

在PCBA模块背面，对应功率器件的位置设有蓝色导热垫。

在导热垫下方设有升压开关管和整流二极管，右侧还设有输出调制管和两颗快恢复二极管。

直流输入端贴片保险丝规格为12A。

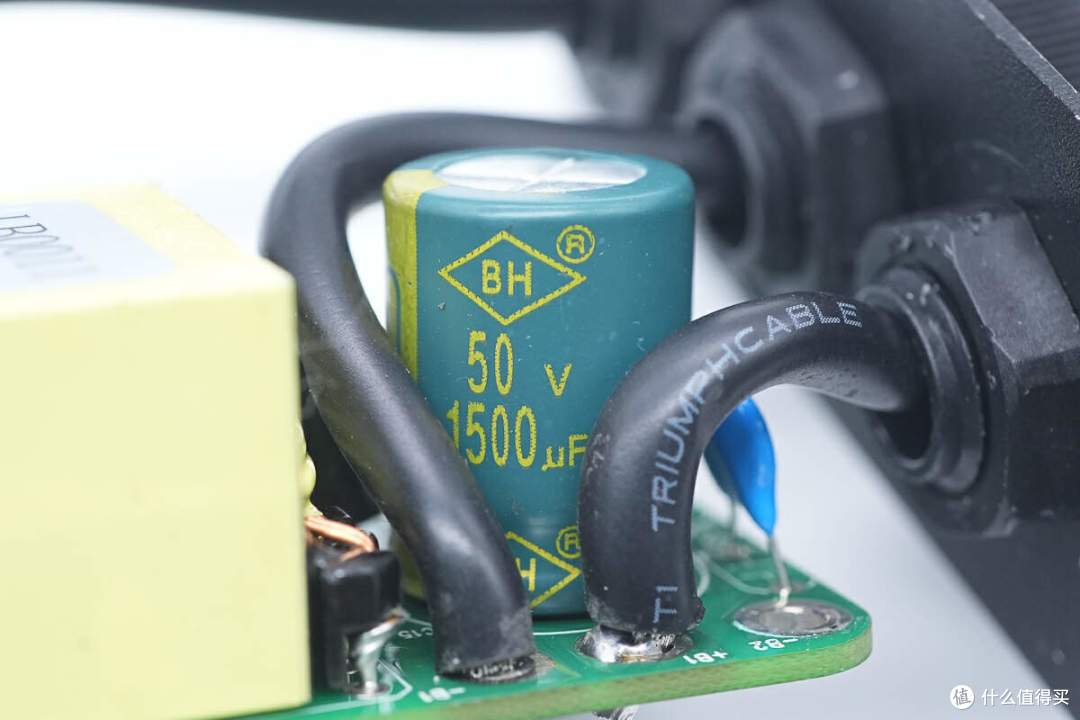

输入端滤波电容规格为50V1500μF。

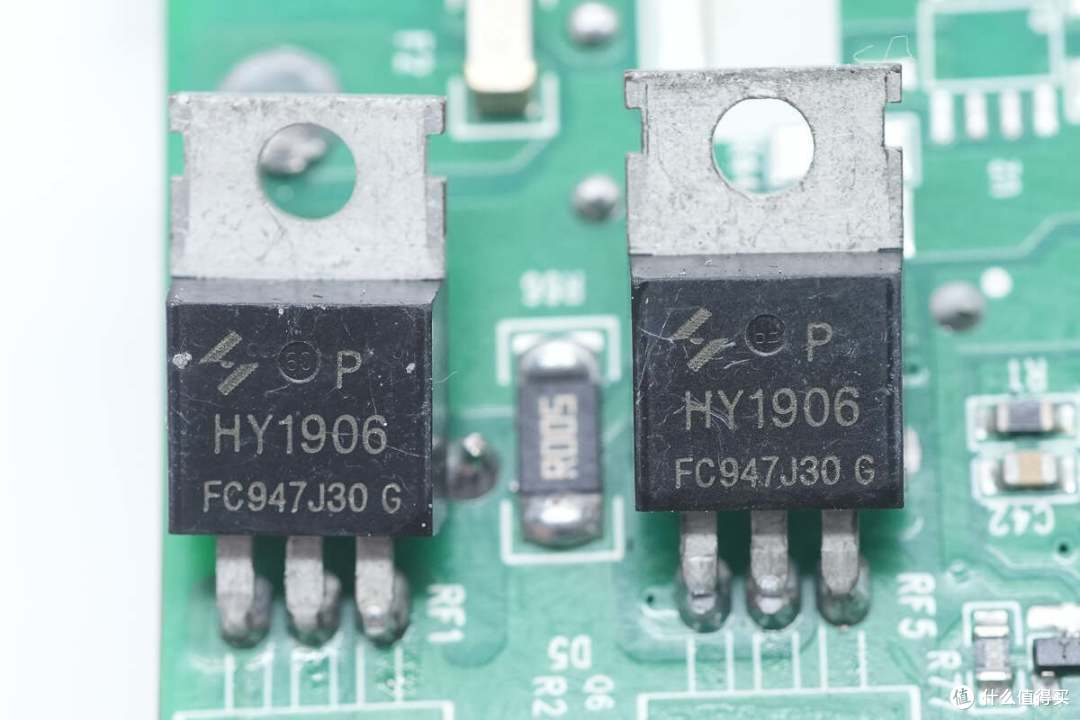

升压开关管来自HUAYI华羿微，型号HY1906P，NMOS，耐压60V，导阻6mΩ，采用TO220FB-3L封装。

5mΩ电流取样电阻特写。

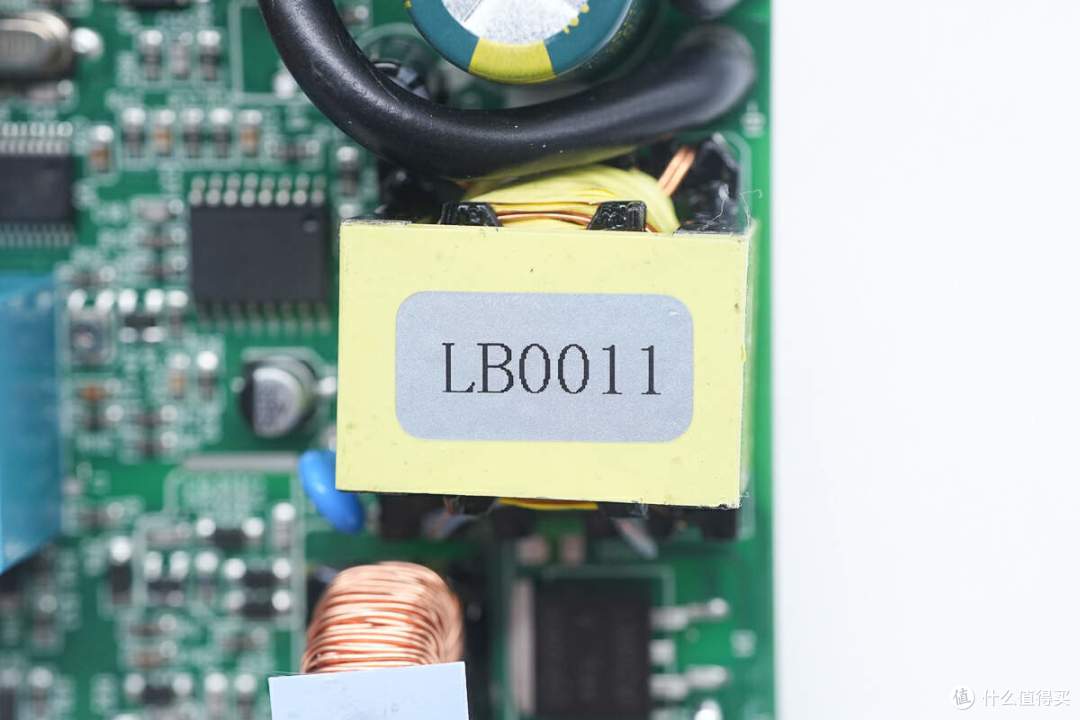

升压变压器特写，磁芯缠绕胶带绝缘。

两颗整流管分别丝印MUR2280CTR和UR2280CT型号，规格为22A 800V，为快恢复二极管，采用TO-263封装。

另外两颗整流管丝印相同。

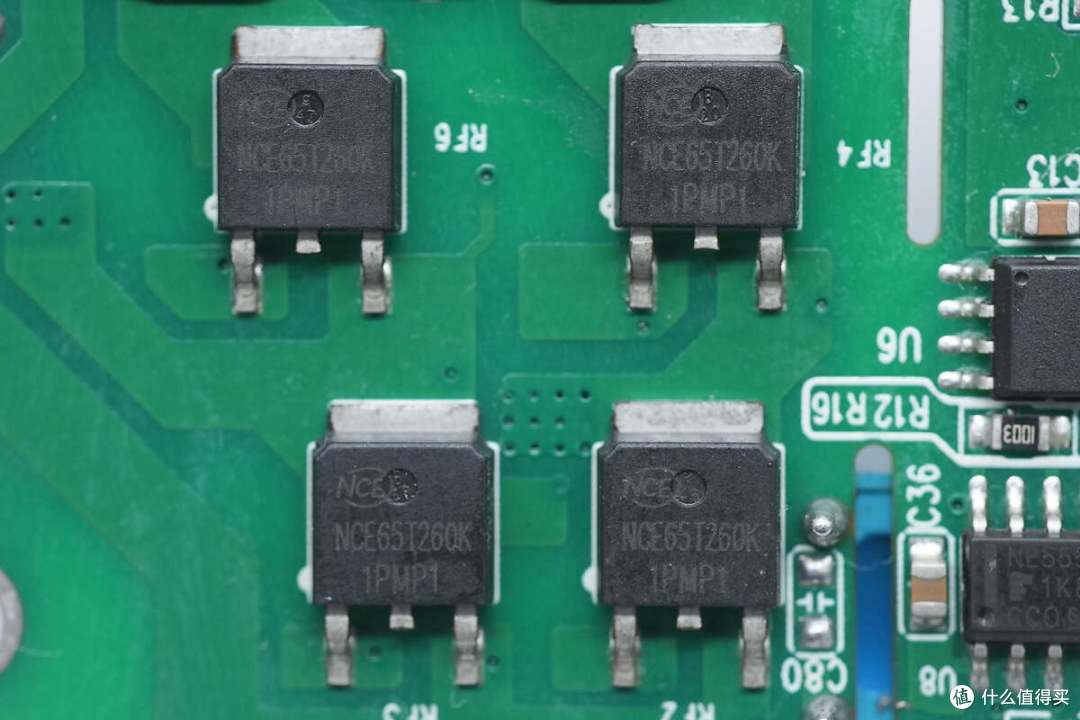

用于输出调制的四颗开关管来自新洁能，型号NCE65T260K，NMOS，耐压600V，导阻220mΩ，采用TO-252封装。

两颗二极管来自YFW佑风微，型号SF1006DS，为超快恢复二极管，规格为600V 10A，采用TO-252封装。

滤波电感采用磁环绕制，底部粘贴电木板绝缘。

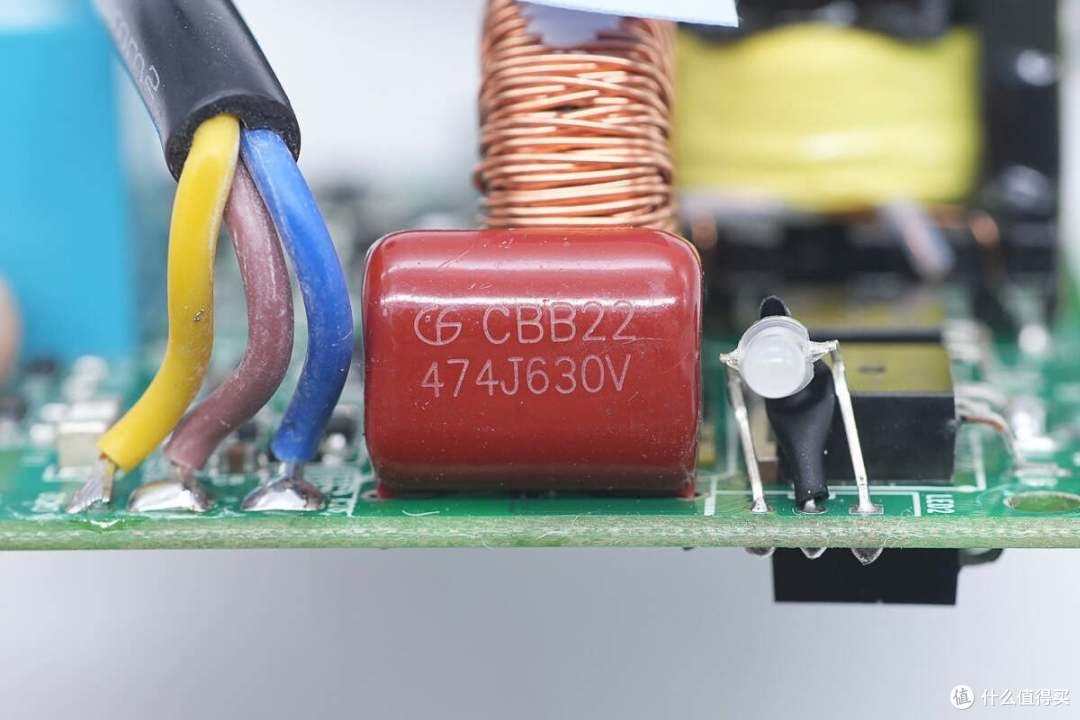

滤波薄膜电容规格为0.47μF630V。

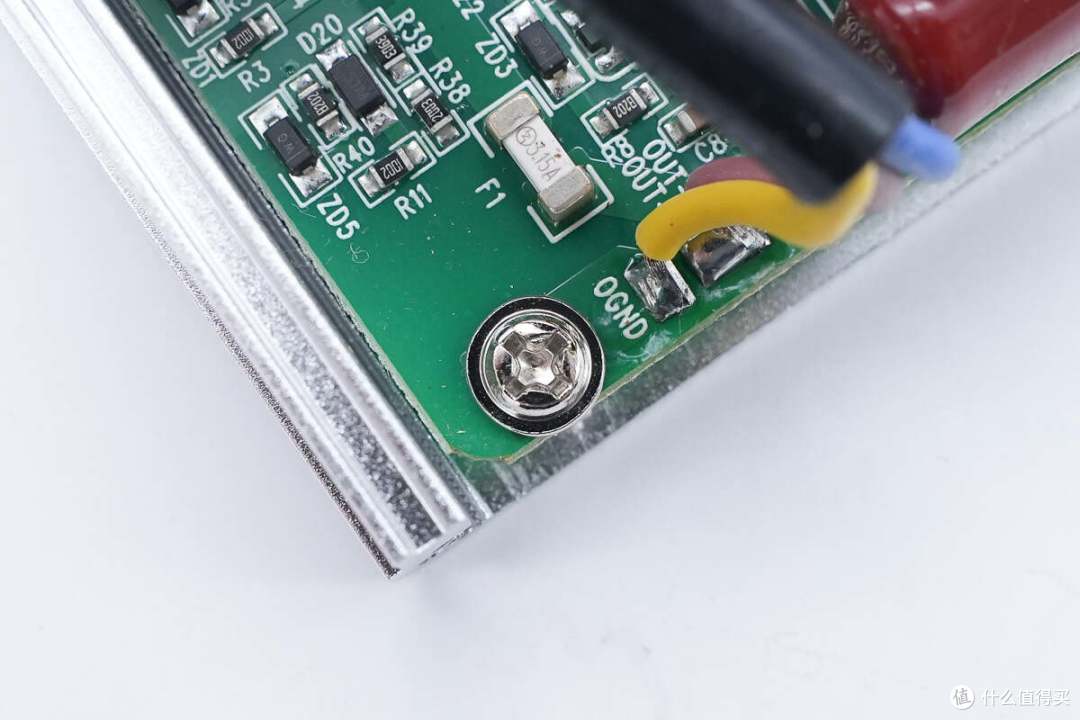

交流输出端保险丝规格为3.15A。

在滤波电容旁设有LED灯，用于指示工作状态。

电压互感器型号HR2120-PT，用于检测逆变器输出电压。

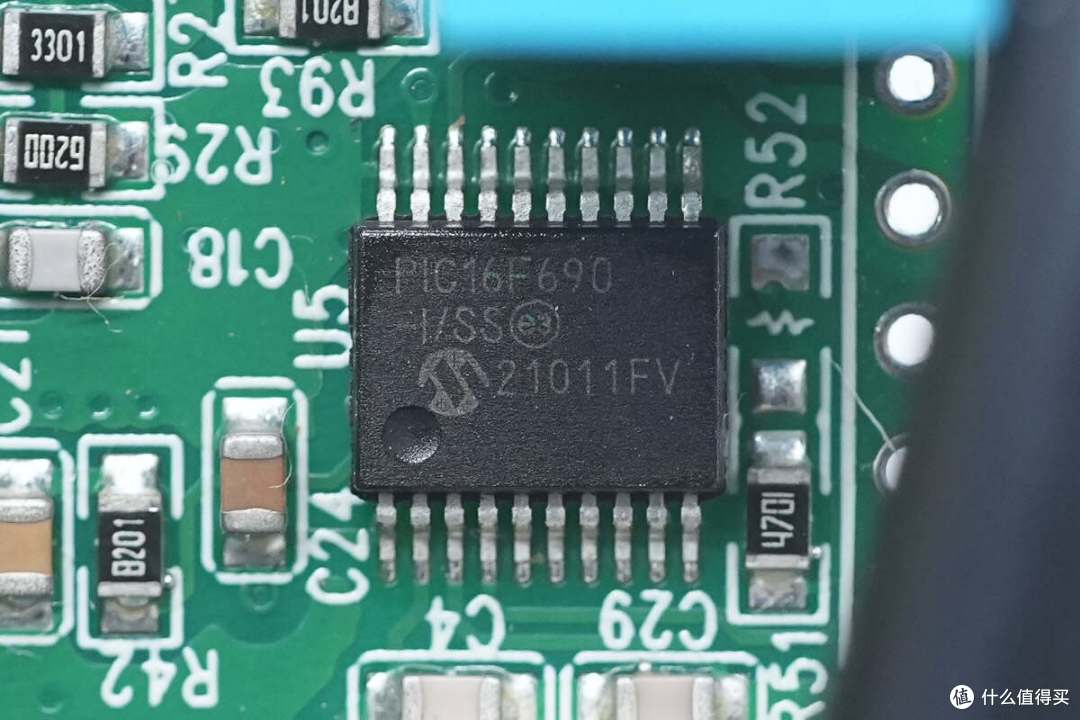

逆变器主控MCU来自MICROCHIP微芯科技，型号PIC16F690，是一颗8位闪存MCU，内置高性能RISC CPU，芯片内置256字节EEPROM，具备4通道PWM输出，采用20pin SSOP封装。

芯片外置20.000MHz时钟晶振特写。

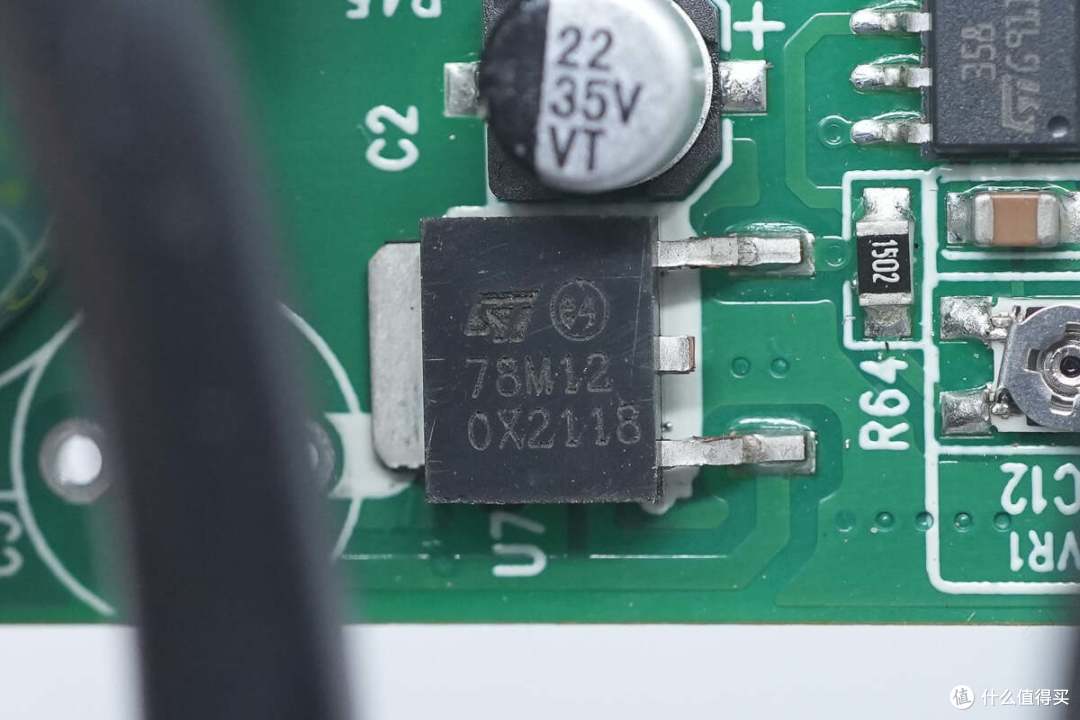

三端稳压芯片型号78M12，输出电压为12V，输出电流500mA，采用TO-252封装。

滤波电容规格为22μF35V。

78L05三端稳压芯片特写，采用SOT89封装。

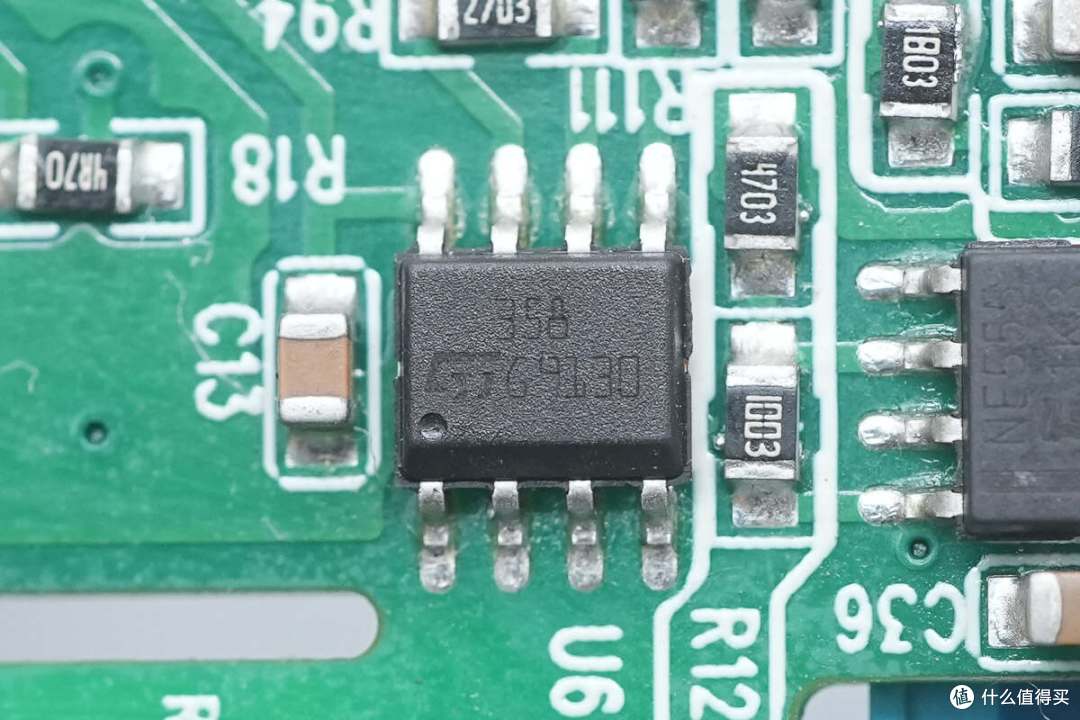

LM358双运放来自ST意法半导体，采用SO8封装。

另一颗LM358双运放特写。

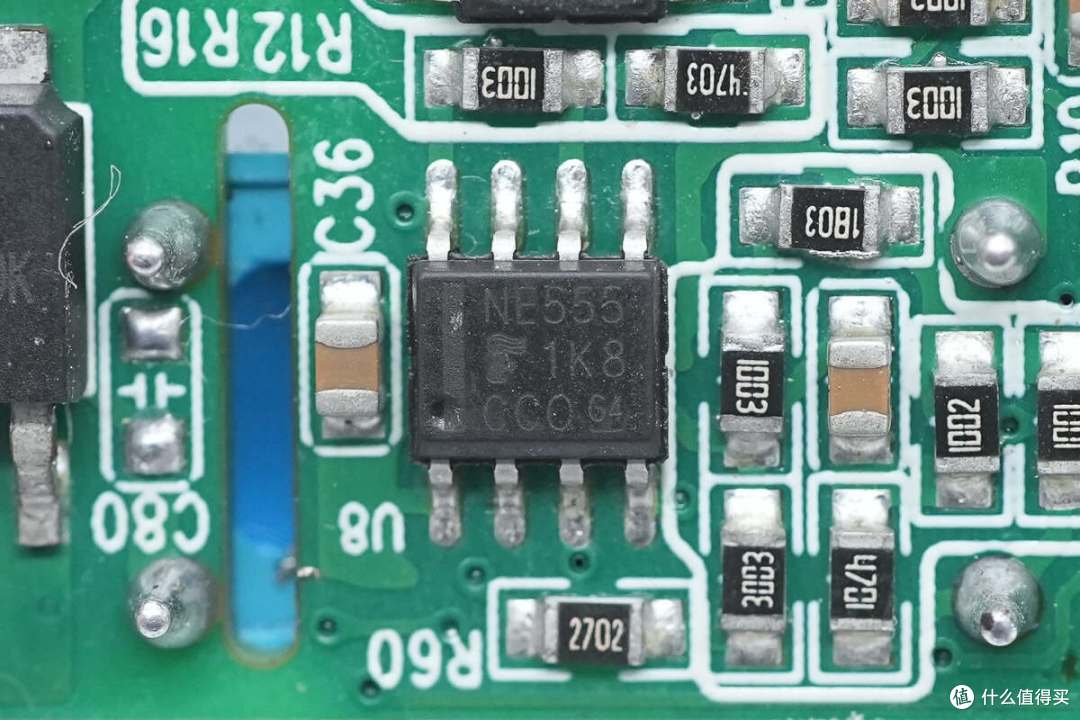

NE555芯片特写。

贴片可调电阻特写。

另一颗贴片可调电阻特写。

隔离驱动器型号被打磨。

用于供电的滤波电容规格为22μF35V。

滤波电容规格为22μF100V。

2200pF3KV高压瓷片电容特写。

另一颗瓷片电容规格相同。

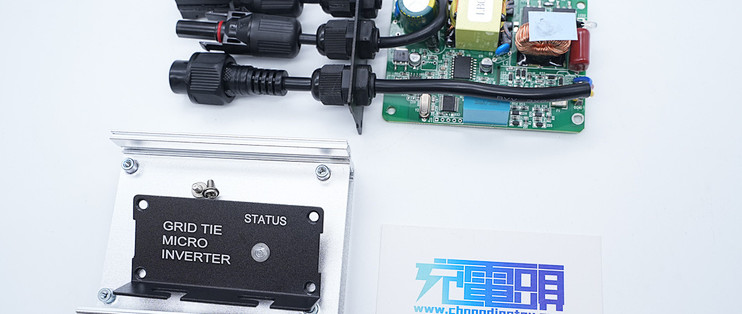

全部拆解一览，来张全家福。

充电头网拆解总结

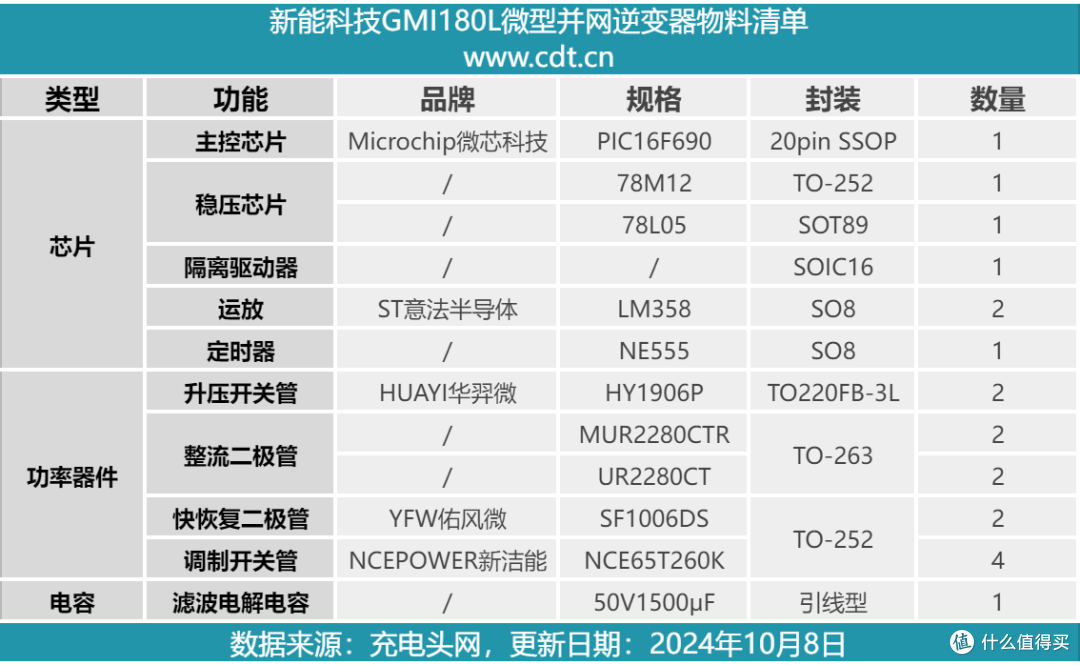

最后附上新能科技这款太阳能微型并网逆变器的核心器件清单，方便大家查阅。

新能科技GMI180L光伏并网逆变器采用铝合金外壳，通过自然对流散热，支持-40~65℃环境温度，具备IP55防护能力。逆变器输出功率为150W，支持230V输出电压，输出电压180-280V可调节。逆变器直流输入电压范围为10.8-30V，支持12.5V-25V峰值功率跟踪。其中交流输出和直流输入均使用插接件连接，便于组装和维护。

充电头网通过拆解了解到，新能科技这款光伏并网逆变器内部PCBA模块使用螺丝固定在壳体内部，发热元件通过导热垫接触到壳体散热。逆变器内部使用微芯科技主控芯片进行升压和调制驱动，升压开关管来自华羿微，升压输出通过二极管整流，使用新洁能MOS管进行输出调制。逆变器输入和输出端设有保险丝进行过流保护，确保使用安全。
