房中之事 篇二十一:烧焦电闸箱更换施耐德计划,趁618有活动,我准备给TA全换了。
大家好,我是端木,今天又准备跟墙过不去了。而且还是跟墙上的电箱过不去。
之前一篇文讲述了抢救一个烧焦的闸箱始末,很多值友在评论区讨论。于是有了这篇整改的文章。先把上次的链接贴一下,来个前文回顾。▼▼▼
★★★现有状况★★★

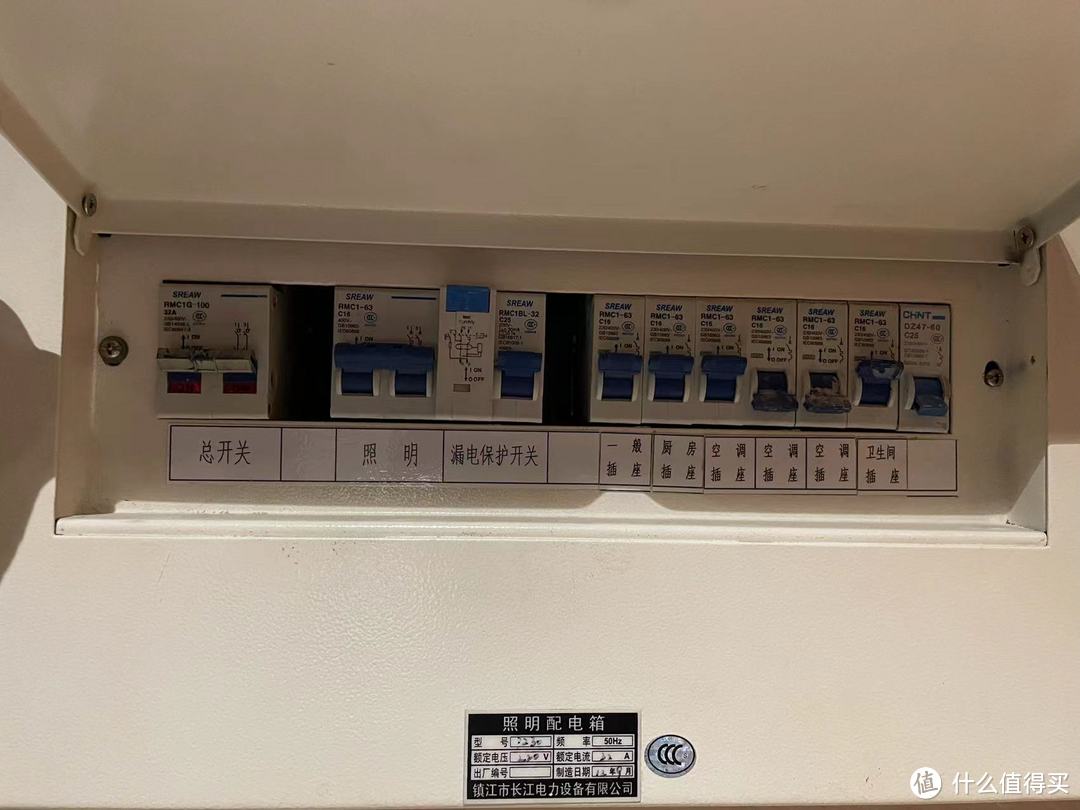

首先我们来一一起看下这个闸箱,开孔27CM,15位金属闸箱。▼▼▼
实际上我装修的时候改了中央空调,那三个空调闸只有一个接了个投影幕布插座,其他俩闸啥都没接。也就是说按照目前的配置来说,这15位里面需要有总闸、照明、一般插座、厨房插座、卫生间插座、幕布插座、中央空调内外机插座。也就是我要换7个闸。
★★★设计系统图★★★
上篇文章之后找电气专业的同事出了个系统图。▼▼▼
这个图上那个空调内机插座其实是指幕布插座。
★★★施耐德方案一★★★
有了上面的指导图纸,接下来我们配闸,我用photoshop画了个效果图,为的是看的更加直观。▼▼▼
怎样,哥们儿这个图画的如何?从上图看,一共用了三种闸。我贴下链接。

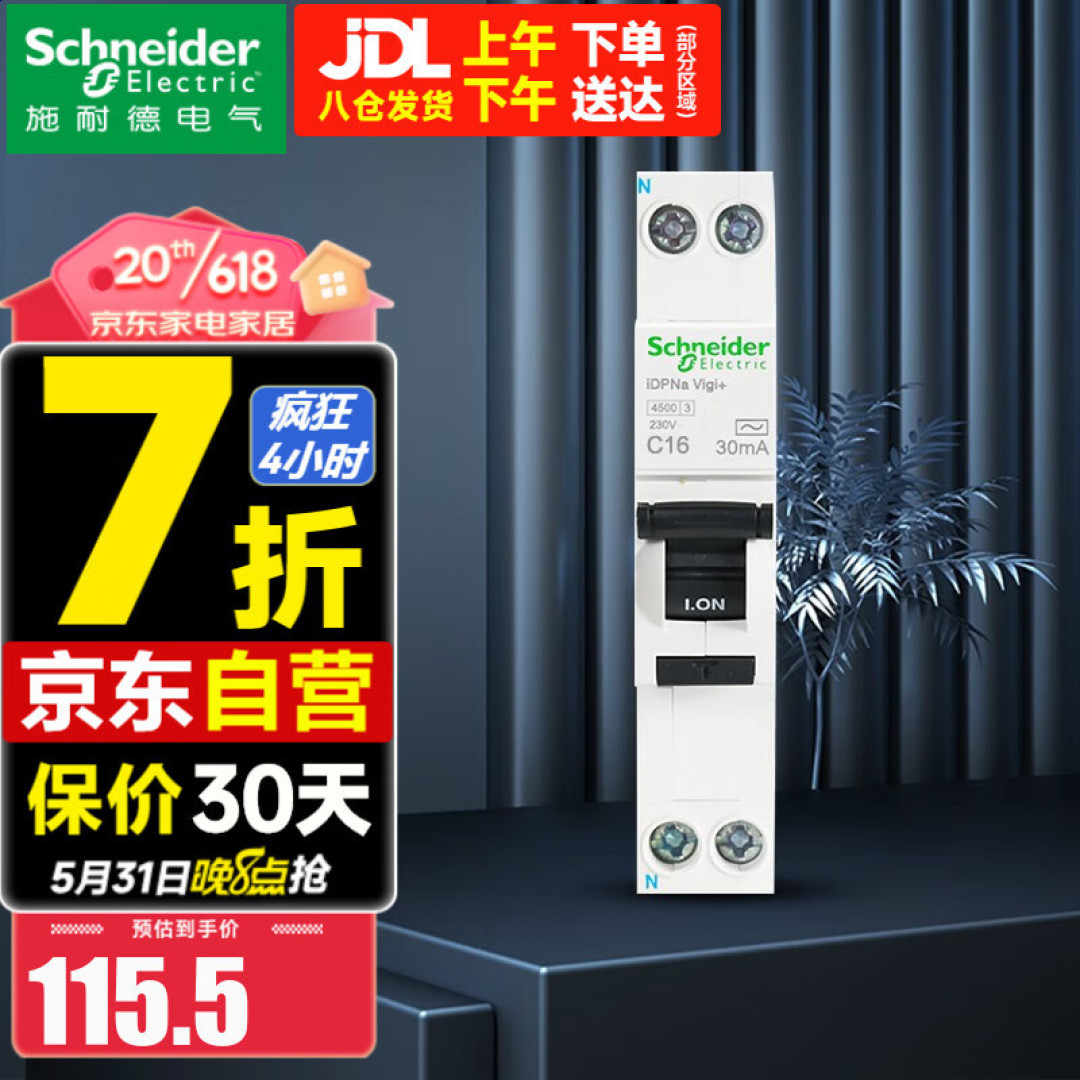

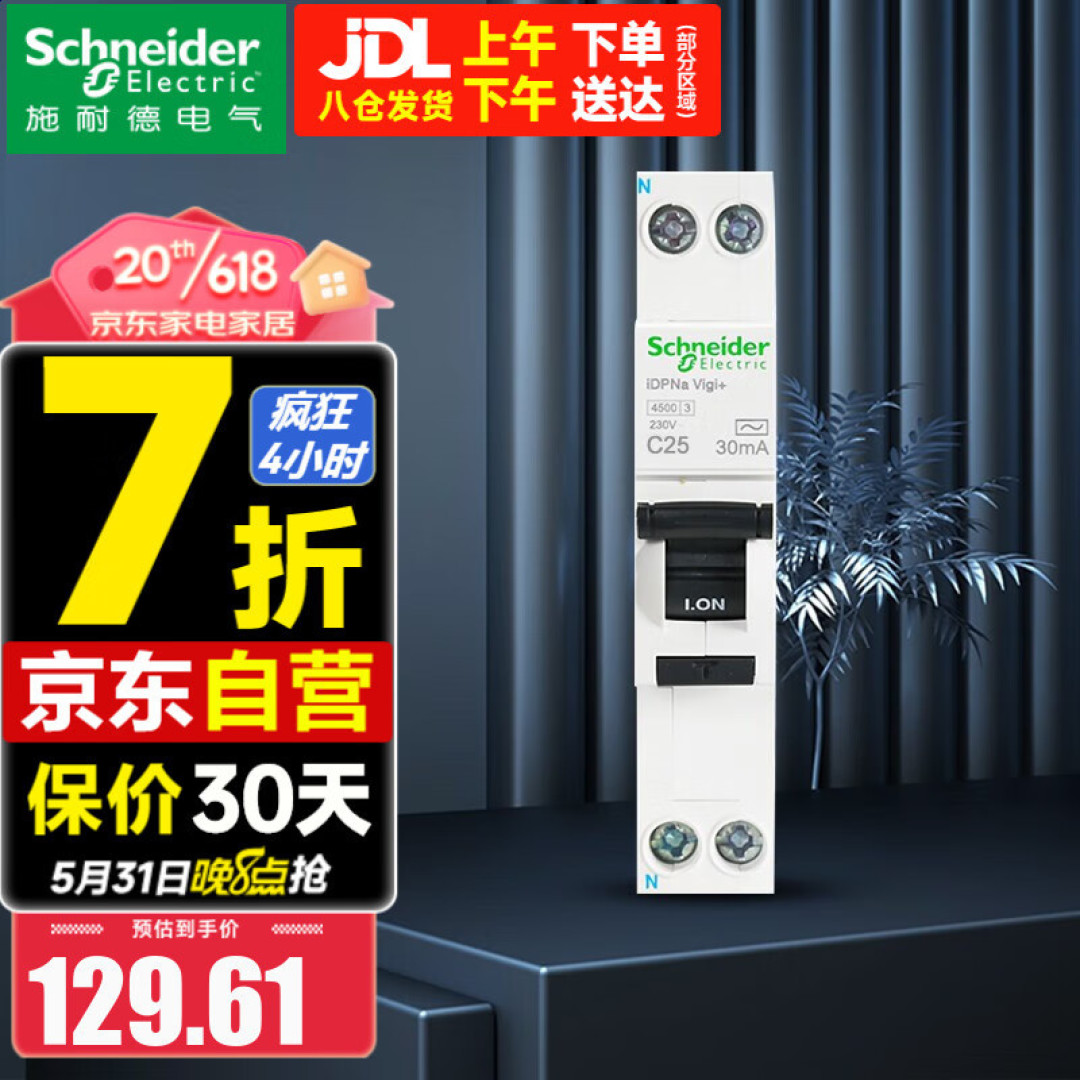

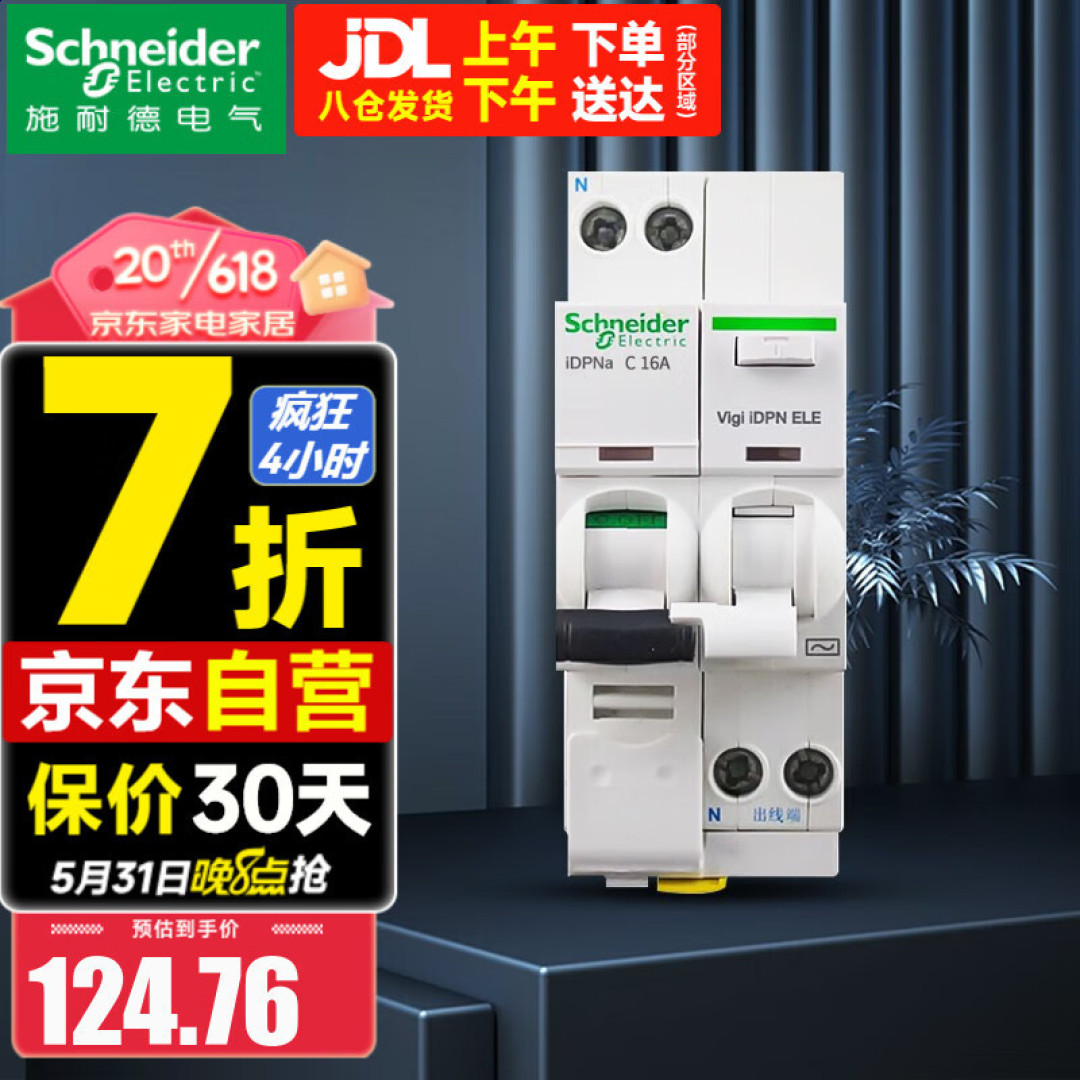

小结一下,这个方案就是选择一个2P 63A总闸,5个1P+N 16A紧凑型漏保,一个1P+N 25A紧凑型漏保。可以在09和10的位置再买一到两个当备用,不然万一哪天坏了,临时买又贵又着急。
★★★施耐德方案二★★★
这第二个方案,同事大概说了下,我没太懂,意思就是把总闸哪里改成过欠压总闸。▼▼▼
说实话,这个过欠压我没太懂,评论区知道为什么更换的科普下。不过真贵啊,700多。
★★★施耐德方案三★★★
第三个方案是把所有插座换成普通型。▼▼▼
链接来个。
♚♔♛♕科普时间♕♛♔♚
施耐德这个断路器分为E9、A9、R9三个系列。我问客服区别是什么,客服是这么回答的。▼▼▼
我又问占一个位置的紧凑型漏保和标准型什么区别,客服是这么解答的。▼▼▼
♚♔♛♕总结♕♛♔♚
最近比较忙,仅仅和电气专业的同事交流了一次。不是特别明白,如果有懂的朋友请在评论区指导下我以及有更换断路器需求的值友。十分感谢。如有不明请在评论区留言,我将知无不言。也请分享你的心得帮助我和其他人。喜欢该系列文章的值友请关注点赞收藏以备以后查看。如果你的朋友有这方面的需求请分享给你的朋友。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
独步青云
校验提示文案
龙子湖提督
校验提示文案
值友6909150175
标准尺寸的最大电流的型号是63A,分断能力6kA,绝缘电压500V,耐冲电压6kV;而紧凑1P+N空开的最大只有40A,分断能力4.5kA(新款也有6kA),绝缘电压400V耐冲电压4kV;紧凑型漏保电流最大就只有32A了,其他同紧凑1P+N空开。
所以空间容许的情况下尽量买标准尺寸的。
