记一个自制太阳能增氧泵的有趣过程

说起做这件事情还得从养鱼开始，去年买了个小米鱼缸和超白小缸，陆陆续续养了不少小型鱼，诸如孔雀鱼、斑马鱼、天使鱼、金苔鼠、中国斗鱼、米奇鱼、各种玛丽、各式金鱼等

后来又利用起来了家里的闲置大缸，撅了十铁锨的池塘底泥，放了五斤的火山石，种了三株抖音买的大九冠，十五六条白云金丝，三两小草金

再后来放了十几颗睡莲种子，荷叶倒是挺大的却不开花，估计是买到的不是睡莲

天热了后鱼儿们都在水皮儿上大口大口地吸氧，从室内引线装增氧泵并不方便，于是萌生了用光伏板给电池充电，电池再给增氧泵供电的想法，也是偶然间在夕夕上发现有商家在卖废弃单车光伏板，标称6V6W，特挑的板子说是强日照下电压能有6~8V，电流能有400~900mA，10块板子到手¥50.45，感觉还行

板子到手后看了下都不是很干净，感觉年代有些久远了，说实话，看着这成色，感觉是被坑了

擦洗了一番后，柳暗花明又一村了

是不是看着成色还行，是骡子是马得牵出来溜溜，下午四点左右测得的板子电压基本都在6.5V~7.2V之间，还是挺均匀的，这批板子不仅成色好，质量也不错，得点个赞了

元器件之二：6.4V磷酸铁锂电池

元器件之三：氧气泵

元器件之三：平压型PWM太阳能控制器

接下来就开始组装了，先把氧气泵接入控制器的负载端，接着把6.4V的磷酸铁锂电池严格按照控制器标注的电池正负极接入相应接口，然后做好绝缘和防水措施

10块光伏板采用了每五块并联得到两组7V5A的集合光伏板，这两组集合光伏板再串联起来得到一组14V5A的集合光伏板，理想总功率在70W左右，实际受限于平压型PWM太阳能控制器的原因，输入功率大概有30来瓦吧

并联

串联

测单片电压

并联光伏板

将集合光伏板严格按照控制器标注的光伏板输入正负极接入相应接口

两组并联光伏板

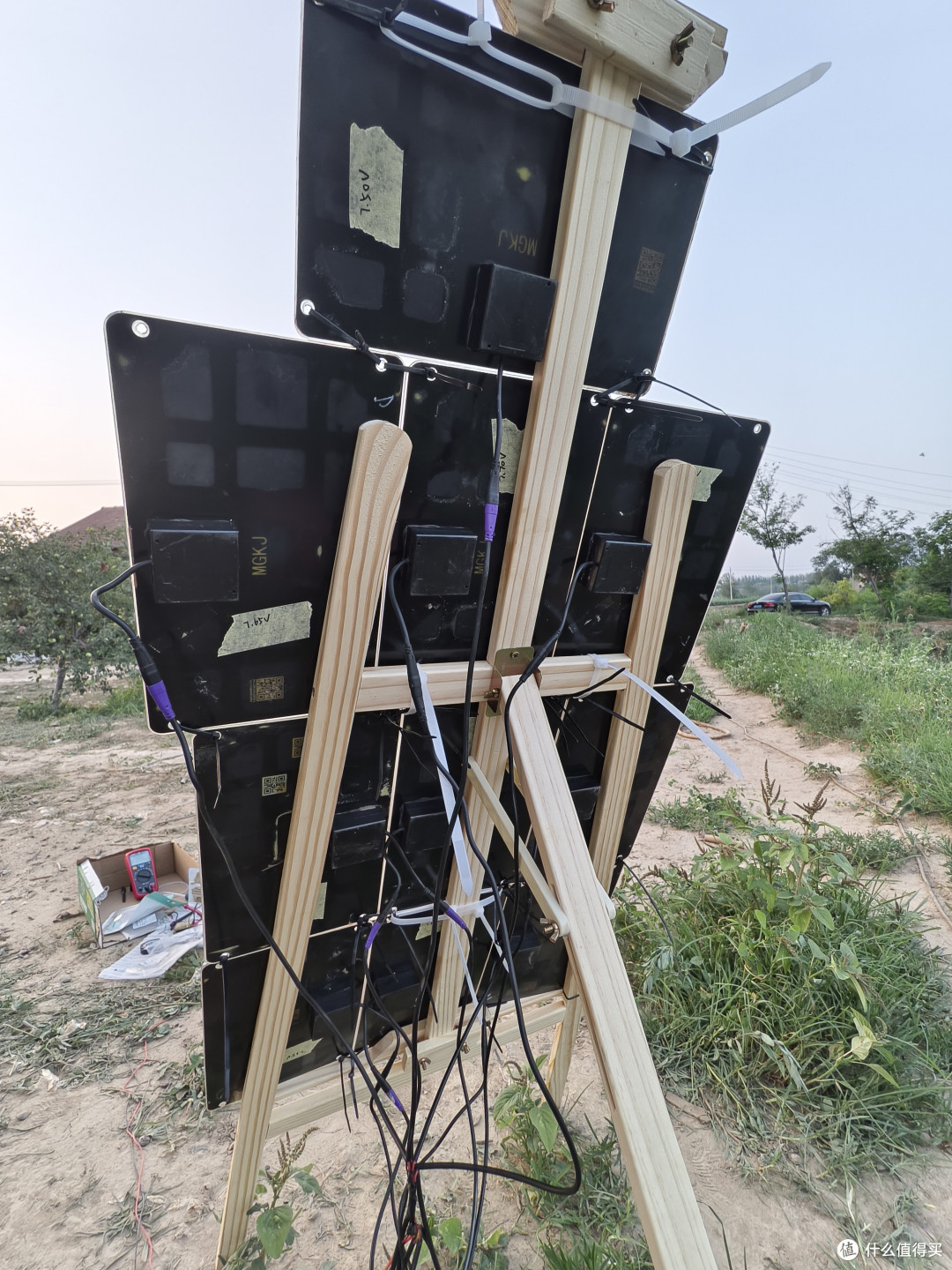

不出意外的话，整套系统已经开始正常工作了，整个电子元器件的组装过程还算顺利，接下来就要固定下光伏板了，这个环节得到了女王大人的指点工作才得以顺利执行（当然其他环节也给予了莫大的精神鼓励），边组装边理线，固定采用了小扎带和大扎带，很结实牢固

中间出了个小插曲，控制器让商家设置好了24小时持续输出的工作模式，这样就导致增氧泵连续工作了，想着不缺氧的时候可以让它歇歇，便找了个开关给装上了，着实是有点丑了

成品如下

好景不长，下了一场大暴雨，防水措施没做到位，电池、增氧泵都有不同程度的进水

重新做绝缘，固定

效果不错

有趣的过程就先写到这吧🤗
