联想NEC改6盘位NAS方案

设计背景和潜在的目标群体

由于折腾NAS时间比较久了，手头屯了不少硬盘。为了更好地利用这些硬盘，并且考虑到功耗与噪音的问题，我决定将当前的NAS拆分成两台独立的系统。这样既能有效降低功耗，又能减少噪音。

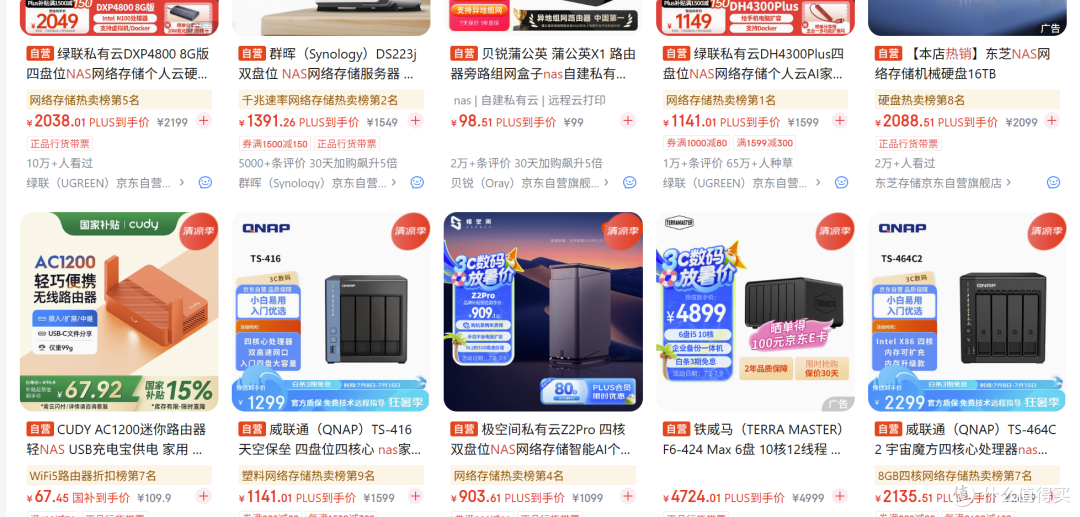

问题的关键在于，现成的NAS产品一般是4盘位，这与我的实际需求有些出入。尤其是RAID5配置后，有效硬盘容量仅剩3块，占用3/4的空间，导致实际可用硬盘数量远低于预期。而且，6盘位的NAS价格有亿点点不符合我垃圾佬人设。

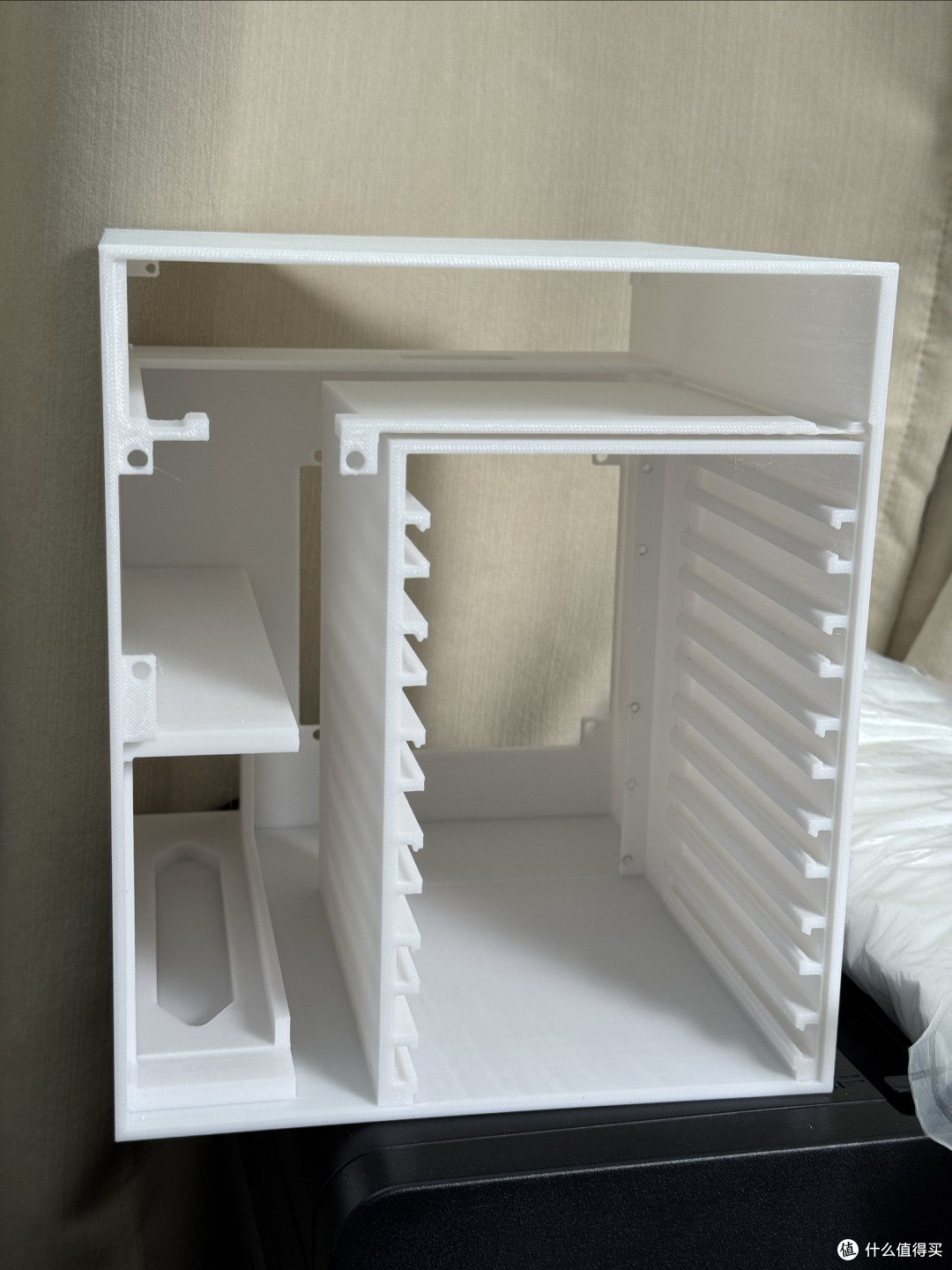

回头看了一眼闲置多年的NEC联想小主机，突然有了一个想法：为何不自己设计一个6盘位的NAS机箱呢？决定自己动手制作一个符合我需求的机箱，来最大化利用手头上的硬盘资源，达到更高的性价比。于是就有了下面的3D打印机箱

带防尘网版本

硬盘供电模块

6口的sata线

将转接卡放置这里，记得撕掉NEC自带的导热片

所需配件

一台闲置的NEC联想小主机 （花费190）

NVME转6口SATA（花费88）

CSPS电源（花费60）

CSPS电源取电板（100x40内）（预计38）

硬盘供电模块（花费40）

XT60转DC供电（花费7.8）

6头SATA数据线（花费26.8）

硬盘减震螺丝（大头版，花费10）

12cm风扇和6cm风扇

6盘位的NAS机箱（花费79）

无背板直连费用: 350~360

NVME转6口SATA

我是带背板的版本

记得买带背板的版本，PDD上好多都是没有背板的版本

6口SATA数据线

M3*8螺丝

减震垫片

3.5硬盘螺丝

6个是CSPS电源，7个是CRPS电源

像这样的CSPS电源去取电板（大小是100x40）

至于装机过程，看一眼应该都知道怎么装，我就不展示了
