保温杯内胆316和316l有什么区别?5个方面差异很大,一文教你怎么选

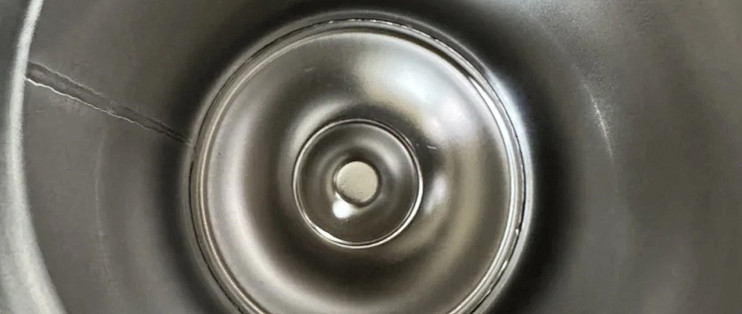

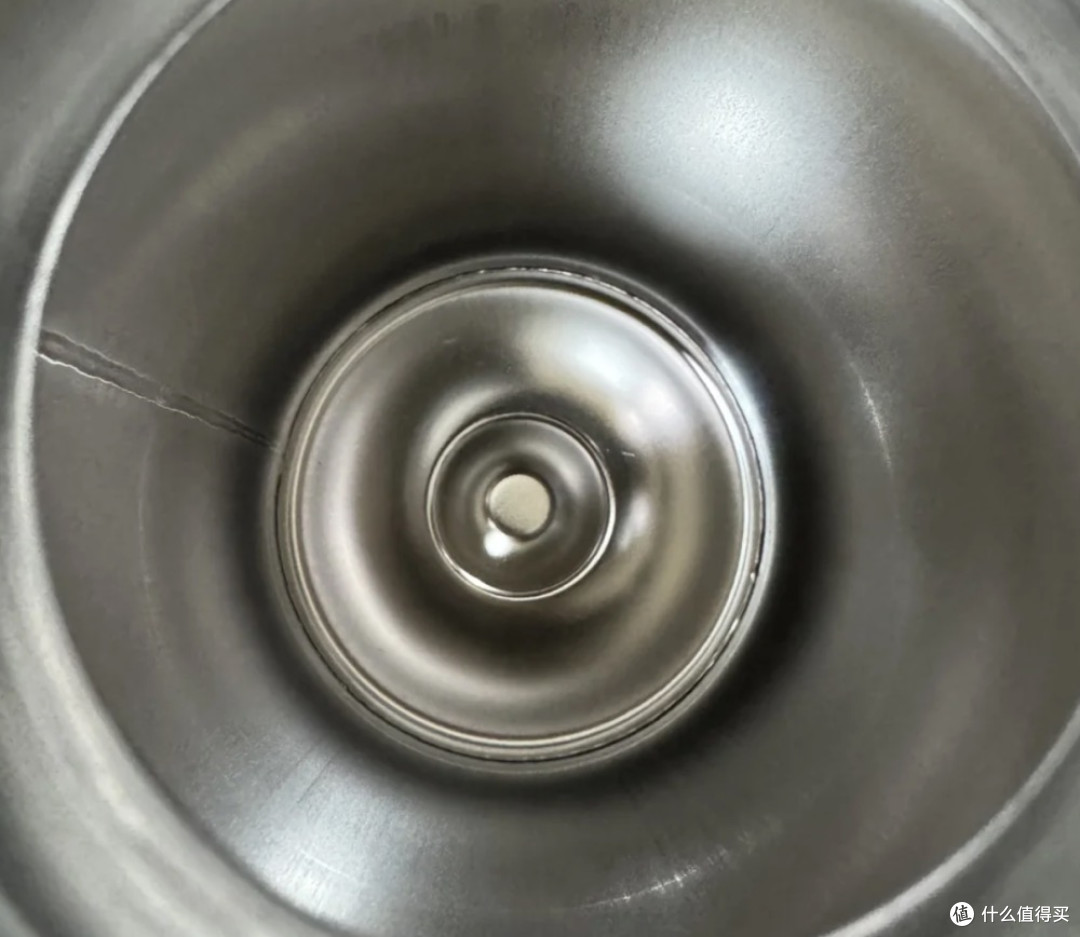

在快节奏的现代生活中，保温杯已成为许多人日常必备的家居用品。它不仅能保持饮料的温度，还能方便携带，满足上班族、学生和户外爱好者的需求。作为保温杯的核心部件，内胆直接接触饮品，其材质的选择直接关系到使用安全、耐用性和健康性。在市场上，保温杯内胆常用不锈钢材料，其中316和316L不锈钢备受青睐。这两种材料看似相似，却在细节上存在差异。

一、不锈钢在保温杯中的作用与基础知识

不锈钢是一种以铁为主要成分，添加铬、镍等元素的合金钢，其最大特点是耐腐蚀、耐高温和易清洁。这些特性使不锈钢成为保温杯内胆的理想材料。根据国家标准GB 4806.9-2016《食品安全国家标准 食品接触用金属材料及制品》，食品级不锈钢必须满足一定的成分要求，确保在接触食物时不会释放有害物质。

不锈钢按组织结构可分为马氏体、铁素体、奥氏体和双相不锈钢等类型。其中，奥氏体不锈钢是最常见的食品级材料，代表型号包括304、316系列。它含有较高的铬（至少16%）和镍（至少8%），形成致密的氧化铬保护层，防止锈蚀。相比其他材料，如玻璃或陶瓷内胆，不锈钢内胆更耐冲击、不易碎裂，且保温性能出色。在保温杯生产中，不锈钢内胆通常采用真空双层结构，通过抽真空技术实现热量隔离，保持饮品温度长达数小时。

为什么保温杯偏好316系列不锈钢？这是因为316不锈钢在304基础上添加了钼元素（约2%-3%），显著提升了耐氯离子腐蚀的能力。氯离子常见于自来水、盐水或某些饮料中，如果内胆材质耐腐蚀性差，长期使用可能导致表面点蚀或锈斑，影响饮品卫生。我国年产量超过5000万吨，其中奥氏体不锈钢占比高达60%。在保温杯行业，316系列的应用已成主流，特别是在注重健康的消费群体中。

二、316不锈钢的特性与应用

316不锈钢，全称为AISI 316，是一种高合金奥氏体不锈钢。其化学成分主要包括：铁（Fe）约65%-70%、铬（Cr）16%-18%、镍（Ni）10%-14%、钼（Mo）2%-3%、碳（C）≤0.08%、锰（Mn）≤2%、硅（Si）≤1%、磷（P）≤0.045%、硫（S）≤0.03%。这些元素的配比赋予了316不锈钢优秀的综合性能。

首先，在耐腐蚀性方面，316不锈钢表现出色。铬元素形成钝化层，阻挡氧气和水分侵蚀；镍增强了合金的韧性；钼则特别针对氯化物环境，提供额外的保护。在保温杯内胆中，这意味着它能耐受酸性饮料如柠檬水、咖啡或碳酸饮料的侵蚀，而不会释放重金属离子。根据食品安全标准，316不锈钢在pH值2-12的溶液中浸泡24小时，重金属析出量远低于限值（例如铬≤0.4mg/kg）。

其次，机械性能强劲。316不锈钢的抗拉强度约520-690MPa，屈服强度约205MPa，延伸率≥40%。这使得内胆在日常使用中不易变形，即使受到轻微碰撞也能保持完整。耐热性也是其亮点，能在-196°C至800°C范围内稳定工作，对于保温杯来说，足以应对热水或冰饮的温度变化。

在生产工艺上，316不锈钢常通过冷轧或热轧成型，然后经抛光处理，使内胆表面光滑，减少污垢附着。我国不锈钢产业集群如广东佛山、江苏无锡等地，采用先进冶炼技术，确保材料纯度。在保温杯应用中，316不锈钢内胆常用于中高端产品，适合日常饮水、茶饮等场景。长期使用，它能保持无异味、无锈蚀的优势，但如果涉及焊接工艺（如内胆与外壳连接），高碳含量可能导致焊接区晶间腐蚀风险略高。这一点在后续比较中将进一步展开。

三、316L不锈钢的特性与应用

316L不锈钢是316的低碳变体，L代表“Low Carbon”（低碳）。其化学成分与316相似，但碳含量严格控制在≤0.03%。其他元素比例基本一致：铁约65%-70%、铬16%-18%、镍10%-14%、钼2%-3%、锰≤2%、硅≤1%、磷≤0.045%、硫≤0.03%。这一微小调整带来了显著的性能提升。

耐腐蚀性是316L的最大优势。低碳含量减少了碳化铬（Cr23C6）的形成，这种化合物在高温焊接时易在晶界析出，导致“晶间腐蚀”。在保温杯生产中，内胆往往需要焊接成型，316L能更好地抵抗这一问题，确保焊接区耐蚀性与母材相当。实验显示，在沸腾的氯化镁溶液中，316L的腐蚀速率比316低20%-30%。对于酸性或盐性饮品，316L内胆更可靠，不会因长期接触而出现微观损伤。

机械性能方面，316L的抗拉强度约485-620MPa，屈服强度约170MPa，延伸率≥40%。相比316，它稍显柔韧，硬度略低（布氏硬度≤217），但这并不影响保温杯的使用耐久性。相反，低碳设计使其更易加工成型，表面光洁度更高，便于清洁。耐热性与316相当，能承受极端温度而不失稳定。

在市场上，316L不锈钢常用于高端保温杯内胆，尤其适合婴幼儿或敏感人群使用。它符合欧盟REACH法规和国家GB标准，重金属迁移量极低。在实际应用中，316L内胆对异味吸附更少，适合盛放牛奶、果汁等易变质饮品。生产成本略高，因为低碳冶炼需更精密的真空熔炼或电渣重熔工艺，但这也确保了材料的均匀性。总体上，316L在保温杯领域的应用体现了材料科学的进步，强调安全与长效。

四、316与316L不锈钢的区别比较

虽然316和316L不锈钢在外观和基本性能上高度相似，但细微差异影响着其在保温杯内胆中的表现。

1. 化学成分差异最核心。碳含量是关键：316≤0.08%，316L≤0.03%。这一降低看似微小，却直接影响耐腐蚀机制。高碳可能在热处理或焊接时促进敏化，即晶界贫铬，导致局部腐蚀。316L通过低碳设计，避免了这一问题，使其在氯离子环境下的点蚀电位更高（约0.3V vs SCE，比316高0.1V）。

2. 耐腐蚀性对比。两者在常温中表现相当，但316L在焊接后或高温条件下更优越。在保温杯场景中，如果用户经常盛放热酸饮品（如热柠檬茶），316L的晶间腐蚀抗性可延长内胆寿命20%-50%。不锈钢协会数据显示，316L在海洋或化工环境下的耐蚀寿命是316的1.5倍，虽保温杯非极端应用，但这仍提升了安全性。

3. 机械性能上，316的屈服强度（205MPa）高于316L（170MPa），抗拉强度也略强。这意味着316内胆更硬朗，抗变形能力强，适合粗放使用。而316L更具延展性，焊接后不易开裂，加工性更好。在保温杯中，这差异不大，但对于大容量杯子，316L的柔韧性可减少运输中的损伤风险。

4. 焊接性能是另一大区别。316在焊接时需严格控制温度，避免碳化物析出；316L则更宽容，适用于自动化焊接生产线。保温杯制造业多采用激光焊接，316L的兼容性更高，成品合格率提升5%-10%。

5. 价格与经济性方面，316L因冶炼工艺复杂，成本高出316约10%-20%。在原材料市场，316不锈钢每吨约2.5万元人民币，316L约2.8万元。这反映在保温杯价格上，但对消费者而言，差价往往在几十元内。环保角度，两者均可回收，但316L的低碳属性更符合绿色制造趋势。

在保温杯具体影响上，日常饮水两者无异；但若盛放酸碱饮料或需频繁清洗，316L更耐久。国家质检报告显示，316L内胆在模拟使用1000次后，表面腐蚀率低于0.01%，优于316的0.015%。

五、如何选择保温杯内胆材料？

选择316还是316L内胆，应基于个人需求和使用场景。如果预算有限，且主要用于普通饮水、茶饮，316不锈钢已足够安全耐用。它符合食品安全标准，性价比高。反之，如果家庭有婴幼儿、老人，或习惯盛放酸性饮料如果汁、醋饮，建议优先316L。其优越的耐蚀性和焊接稳定性，能提供额外保障，减少潜在健康风险。

此外，选购时注意查看产品标识。法规要求保温杯标注内胆材质，如“SUS316”或“316L”。可通过磁性测试（奥氏体不锈钢弱磁）或第三方检测验证真伪。结合保温性能（如24小时保温≥50°C）和密封性，选择正规渠道产品。材料虽重要，但正确使用（如避免盛放碳酸饮料过夜）更关键。

316和316L不锈钢作为保温杯内胆的主流材料，各有千秋。316平衡了性能与成本，316L则在耐腐蚀和加工性上更胜一筹。通过了解这些区别，希望能帮助大家做出明智选择，提升生活品质！
