DQ77KB 复活记

创作立场声明：非专业人士创作，大佬轻拍

今天要说的故事和之前一篇文章颇有渊源。记得我在H310CH5-TI4小主机装Pop!_OS时，提到过Proxmox VE会在安装界面进入空白屏幕，无法进行下一步操作：

讲讲安装Pop!_OS的奇葩事——干掉一块幽灵显示器创作立场声明：非专业人士创作，大佬轻拍前言前段时间在油管上看到某播主演示Pop!_OS的的入坑视频，来了兴致，因为我从没有试过在物理机上安装桌面版LinuxOS。正好家里有一堆闲置的二奶机，都是之前在网上淘来玩NAS和软路由的，出也出不掉，放着吃灰太可惜。于是我决定动手体验一把这个基于Ubuntu开zurica| 赞14 评论20 收藏27查看详情

最终的解决方案是先安装Debian，然后升级换核成PVE。但是这种方法复杂并且无法进行初始设置，并不太理想。好在那台主机最终并没有用来做PVE节点。

而本文的主角，是一块“上车一年多，吃灰半年多”的thin-ITX主板——Intel DQ77KB。

在成功安装了PVE 6.2版本并稳定运行一段时间后，这台机器被我闲置了。直到最近想跑虚拟机才又被翻了出来，此时主板原配的硬盘和内存都已挪作他用。一番拼凑之后，配置如下：

CPU：Intel® E3-1265L V2

核显：Intel® HD Graphics 2500

主板：Intel® DQ77KB

内存：Sumsang DDR3L 4G 1600MHz 两条

硬盘：忆数存储 mSATA RD-S350MIN-N2565 256G

硬盘：西数蓝盘 3.5寸 500G 两个

风扇：酷冷暴风S400

电源：DC电源适配器 19.5V-3.34A 7.4mm*5.0mm

机箱：乔思伯C2全铝合金机箱

显示器：13.3吋便携式1080p显示器

装个PVE是轻车熟路的事，何况这个基本配置有成功的先例。因为最近流行用Ventoy装系统，我也跟风制作了一个系统镜像盘，把时不时会用到的一些系统ISO文件都扔进去，Win10, Ubuntu, Pop!_OS, PVE...等等。

插上系统盘开机，进入Ventoy的主菜单，选择要安装的目标镜像...

奇怪的事情发生了！

PVE在选择常规安装模式“Install Proxmox VE”并显示了几行启动信息后，突然掉电重启了！

一切发生的很突然，只能看到最后一行信息是hdaudio C0D0: Unable to bind the codec。去PVE论坛上查了一圈，貌似这个信息并不能说明什么真实问题，也不至于导致安装中断。

于是我又试了试其他镜像，看看是PVE的问题，还是普遍现象。结果更令我迷惑了：Win10能够正常安装，Ubuntu和Pop!_OS一样会在正式安装界面载入前，掉电重启！

难道是Ventoy对Linux镜像不太友好吗？

1）我将以上三个发行版的镜像换成了Ventoy开发者测试过的版本，即proxmox-ve_6.1-2.iso, pop-os_20.04_amd64_intel_13.iso, ubuntu-20.04.2.0-desktop-amd64.iso —— 安装失败

2）直接将镜像烧录到U盘上 —— 安装失败。为了排除U盘的体质影响，又分别使用了 Kingston DataTraveler 和 Sandisk Cruzer fit，依然失败

并且我观察到安装成功的Win10也有小问题，就是关机后会自动重启。不过这个问题可以通过修改电源管理选项来解决，不知道有没有关联性。但是看来这个问题和软件Ventoy以及U盘的关联性，基本可以排除了。

再把目光放到电脑硬件和BIOS的配置上。

主板本身的兼容性毋庸置疑，因为毕竟是安装成功过的。

掉电是否因为供电不足呢？

这样怀疑是因为，

1）主板原配电源只有65W（19.5V-3.34A），而CPU的TDP就已经有45W了（不知道卖家为啥这么抠搜）

2）我加了2个3.5寸的机械硬盘作为数据盘，功率应该又增加了10W吧

果断下单入手一块戴尔130W笔记本电源（19.5V-6.7A），并且把两块硬盘拆掉。然而继续装机，同样失败...

好在二手电源只要四十块，颜值也在线，不算折了本

继续来检查BIOS

1）BIOS降级：因为据说这块老主板的新BIOS有各种各样的BUG，所以我将BIOS从最后一版0061（KBQ7710H.86A.0061.2018.1025.1406）降至稳定旧版0058（KBQ7710H.86A.0058.2015.0729.1616）

拔跳线插U盘就可以自动刷

解决了没有呢？Nope! 不过这种自动刷BIOS的功能还是很流弊的，后面帮我救了一次砖~~

2）更改启动设置：Ventoy在制作镜像盘时，主程序所在分区表可以选择MBR，也可以选择GPT。主板的引导模式也可以选择UEFI Only或者Legacy Only。实操证明，除了Ventoy/GPT 无法被主板的Legacy Mode引导之外（会进入grub>提示符界面），其他三种组合都能进入Ventoy主菜单，之后的故障依旧~~

另外，Secure Boot这些选项默认关闭。所以，BIOS设置也不是出问题的原因。

所以到底是啥问题？

回想了一下确切的硬件改动，除了硬盘之外，就是换了2根4G内存条。虽然这两根内存条之前也点亮过这台机器，并且人家Win10不是运行着好好的吗？但核显电脑还是应该对内存多留个心。我曾在咸鱼卖家手上收过一根Innodisk 4G DDR3L的笔电内存，成色光鲜亮丽，卖家看着也靠谱。但是内存一上机就花屏，卡死在BIOS设置界面，连换几台笔记本都是如此。我才了解到核显电脑是调用内存作为显存的，内存有故障，显示就会有问题。并且我观察到，这台机器在用U盘直接安装Pop!_OS镜像时并不会重启，但是滚屏的启动信息会越来越慢，直至卡死。难道真的跟内存有关？

把两根内存都换掉，还是用Ventoy的启动盘，进入主菜单后选择PVE的镜像进行安装。这一次成功了！没有掉电重启！

但是我只高兴了一秒钟，很快又面临着新情况。没错，就是文初提到的“白屏”现象。好在有了跟Pop!OS斗争的经验，我知道这是显示输出的问题。不过与Pop!_OS不同的是，这里的空白屏幕下右键菜单不起作用，不能直接设置单显示器。

这是一个普遍存在的问题，但是官方没有给出解决办法

按“Ctrl+Alt+F3”进入tty3终端进行调试，不过虽然是root提示符，但是任何系统命令都会提示Runningin chroot, ignoring request。而与xserver相关的命令则都会显示can't open display

好吧，直接来到BIOS进行设置：

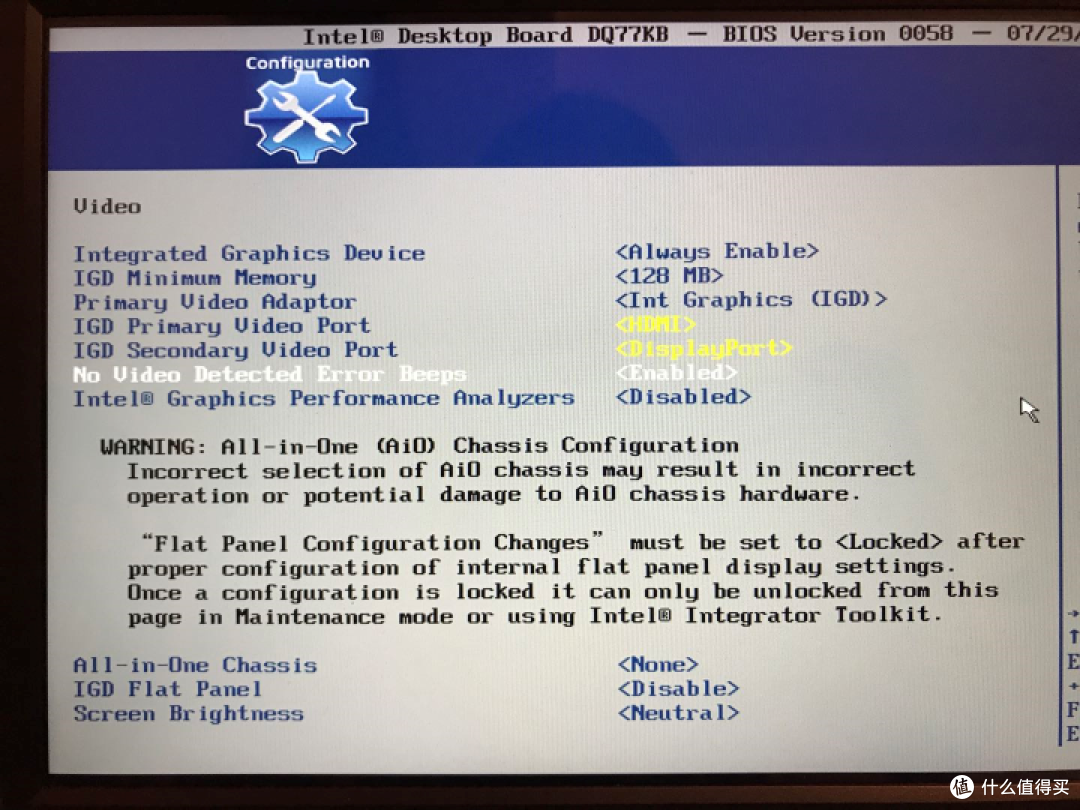

把IGD Flat Panel项下的LVDS关闭（Disable）。然后我在这里犯了个低级错误——Integrated Graphics Device设置成了Always Disable，因为我理解的集成显示设备仅仅是指板载的LVDS/eDP输出，没有包括HDMI/DP输出。结果一重启，屏幕就没有任何内容显示了。好在可以盲刷BIOS（保险起见刷个10分钟，确认U盘灯不闪了再关），然后跳线设置开机进入Configure Mode，按F9重置；最后恢复跳线再次重启，进入BIOS的Normal Mode。

这一次我只关闭LVDS，保险起见又设置了IDG Primary Video Port和Secondary Video Port为HDMI和DP

结果这次启动后，安装界面并没有显示白屏，而是进入了全黑屏！

哦~~这下我算弄明白了，其实问题并不出在LVDS输出喧宾夺主，而是在于HDMI没有信号！我看了看这块13寸便携显示器的HDMI - mini HDMI视频线，想起上次成功安装PVE的时候，我用的显示器是——SONY KD-55X9500G

然后就没有然后了~~

电视：我早跟你说它们不靠谱！
