印度消费类数码市场TWS耳机，boAt Airdopes 131拆解报告

boAt是一个印度消费类数码产品本土品牌，旗下产品包括了耳机、扬声器、可穿戴产品、音箱、旅行充电器和高级电缆等.依托强大的中国制造能力，凭借着良好的产品定位，良好的客户体验感以及优越竞争力的性能和价格，2020在印度个人音频市场份额排名第一。

boAt Airdopes 131是boAt旗下Airdopes真无线耳机系列的一款产品，外观上采用了柄状的半入耳式设计，配置上采用13mm动圈单元，蓝牙5.0音频芯片，支持多功能控制，唤醒语音助手等功能，拥有3+12小时的整体续航。下面就来看看这款产品的内部结构配置吧~

一、boAt Airdopes 131真无线耳机开箱

包装盒采用了墨绿色背景，正面展示有产品外观，产品名称：Airdopes 131，“boAt”品牌LOGO，以及图文展示的三项产品特点：IWP连接技术、蓝牙5.0、Type-C充电接口。

包装盒背面是模特佩戴展示图，13mm驱动单元、多功能控制、唤醒语音助手功能，以及包装盒内部物品信息。

包装盒内部物品有耳机、充电线、产品说明书和各种宣传卡片。

USB-A to USB Type-C充电线。

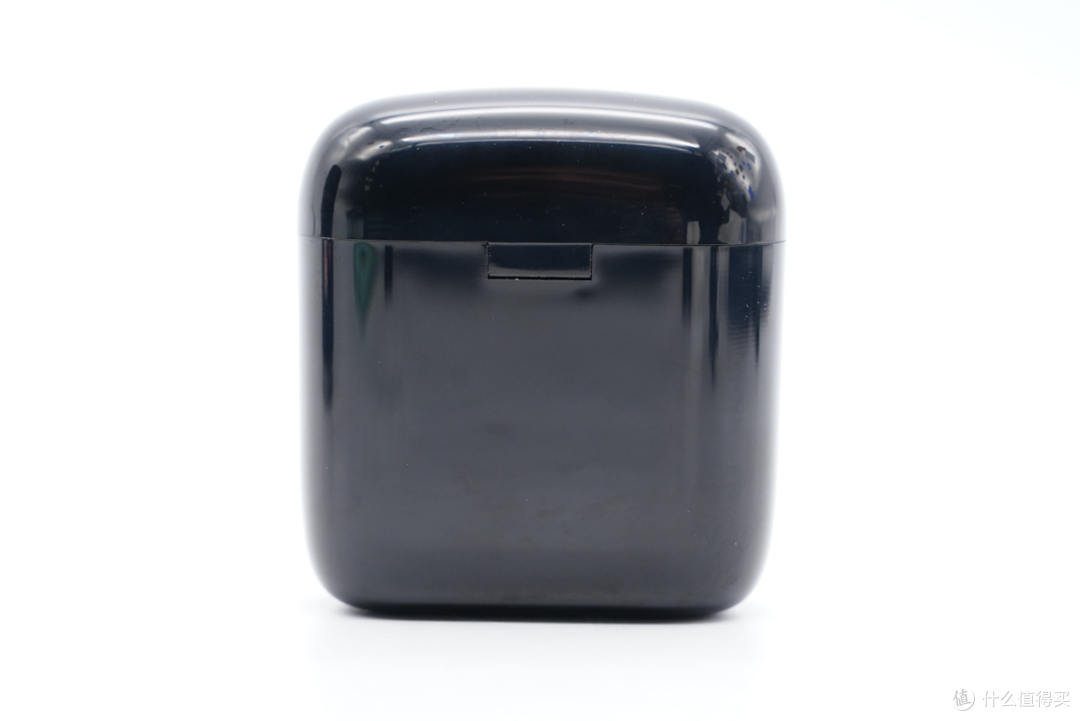

充电盒采用了立式的圆角方形设计，整机表面光滑圆润。正面开盖处设置有凹槽，下方3颗LED指示灯和boAt品牌LOGO。

耳机背面特写。

耳机底部为平面设计，中间设置有Type-C充电接口。

打开充电盒，耳机左右放置，座舱上雕刻有L/R左右标识。

boAt Airdopes 131真无线耳机整体外观一览。

充电顶针位于耳机柄座舱底部。

boAt Airdopes 131耳机整体外观一览，采用了柄状的半入耳式设计，耳机柄较为纤细。

耳机背部设置了一颗物理按键，按键上设计有boAt品牌LOGO。

下方有一颗LED指示灯开孔，通过红蓝不同颜色反馈耳机配对状态。同时也是麦克风开孔，用于语音通话拾音。

耳机柄内侧印有L/R左右标识。

底部采用了亮银色尾塞，中间正负极充电触点。

耳机内侧泄压孔特写，内部防尘网防护。

耳机出音嘴特写，贴有防尘网，防止异物进入音腔。

经我爱音频网实测，boAt Airdopes 131真无线耳机整机重量约为40g。

单只耳机重量仅为3.8g，非常轻盈。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对boAt Airdopes 131真无线耳机进行有线充电测试，输入功率约为2.09W。

二、boAt Airdopes 131真无线耳机拆解

看完开箱我们详细了解到了这款产品的外观设计，下面进入拆解部分~

充电盒拆解

撬开充电盒座舱，取出内部结构。

充电座舱一侧电路一览，设置有一条FPC排线。

充电座舱另外一侧电路一览，固定有电池单元。

座舱底部通过螺丝固定主板，FPC排线通过ZIF连接器连接到主板，电池导线焊接在主板上。

取掉主板和电池，座舱上两颗圆形磁铁用于吸附耳机。中间FPC小板是霍尔元件，用于开盖自动连接功能。

FPC排线电路一览。

3颗不同颜色的LED指示灯特写。

丝印Hv1SA的霍尔元件，充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

充电盒内主要配置一览。

充电盒内置电池型号：crx 802040，容量：650mAh/2.405Wh，电压：3.7V。

与主板连接的导线焊接在镍片上，保护芯片设置在主板上。

主板正面电路一览。

主板背面电路一览。

Type-C充电接口母座特写。

INJOINIC英集芯IP6816 TWS耳机充电仓管理SoC，是一款集成 Qi 无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，支持双路耳机独立入仓自动检测，1-4LED呼吸灯效果以及188数码管电量显示，同时支持客制化5V通讯功能，为无线充 TWS 蓝牙耳机充电仓提供完整的电源解决方案。

IP6816的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。

据我爱音频网拆解了解到，目前已有漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

INJOINIC英集芯IP6816详细资料图。

2R2升压电感，用于电池输出升压为耳机充电。

ZIF连接器特写，连接霍尔元件FPC排线。

电池导线焊点位置设置有丝印345EB的锂电池保护IC，用于电池过压过流短路保护。

主板上为耳机充电的pogo pin连接器特写。

耳机拆解

沿合模线撬开耳机腔体。

前腔内扬声器通过胶水固定，右侧多颗调音孔，通过防尘网防护。

后腔内放置软包电池，通过黄色绝缘胶带包裹。

取出扬声器，前腔泄压孔有细密防尘网防护。

扬声器正面特写。

扬声器与一元硬币大小对比。

经我爱音频网实测，扬声器尺寸约为13mm。

电池和扬声器分别通过导线焊接到主板上，焊点打胶绝缘加固处理。

腔体壁上磁铁特写，用于吸附充电盒。

耳机内置软包电池型号JYZ501012，额定容量：40mAh/0.148Wh，额定电压：3.7V，来自深圳市金宇宙能源有限公司。

耳机主板正面电路一览。

耳机主板背面电路一览。

主板上微动按键特写，用于各项操控功能。

镭雕MC48 B113的MEMS硅麦，用于语音通话拾音。左侧有两颗不同颜色的LED指示灯。

JL杰理AD6976D蓝牙音频SoC，可支持蓝牙5.1，支持AAC、SBC编解码。内置32位 DSP，处理器运行频率最高160MHz，支持噪声抑制和回声消除，支持多波段均衡器。支持单/双麦克风降噪，在此款产品上采用了双麦降噪方案和杰理自研双麦ENC降噪算法。支持两路模拟麦克风放大，内置麦克风偏置。内置双路触摸功能。

JL杰理AD6976D支持24/48KHz音频，内置降压电路和稳压电路，用于内部数字和模拟电路供电。采用4*4mm QFN32封装。

据我爱音频网拆解了解到，目前已有奋达、Tezo、飞利浦、摩托罗拉、亚马逊、联想、猫王、小米、倍思、索爱、MEES等品牌的蓝牙音频产品采用了杰理方案，杰理今年还发布了AC700N系列TWS方案。

JL杰理AD6976D8详细资料图。

主板上陶瓷蓝牙天线特写。

主板末端为耳机充电的金属铜柱连接器特写。

24.000MHZ的晶振特写，为蓝牙芯片提供时钟。

丝印XBac的一体化锂电池保护IC。

boat Airdopes 131真无线耳机拆解全家福。

三、我爱音频网总结

boAt Airdopes 131真无线耳机外观设计上采用了符合人体工学的半入耳式设计，搭配仅3.8g的轻盈重量，提供非常舒适的佩戴体验。立式充电盒可单手开启，3颗LED指示灯能够更直观地反馈充电盒状态。

充电盒内部电路非常精简，内置650mAh软包电池，采用了Type-C接口输入电源，由英集芯IP6816电源管理SoC提供完整的TWS耳机充电仓解决方案，集成了5V 升压转换器、锂电池充电管理、支持双路耳机独立入仓自动检测，1-4LED呼吸灯效果以及188数码管电量显示，同时支持客制化5V通讯功能。仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

耳机内部采用了13mm大尺寸动圈单元，40mAh软包电池。主控芯片为AD6976D8蓝牙音频SoC，支持蓝牙5.1，支持AAC编解码、噪声抑制和回声消除，并内置双路触摸功能。一颗MEMS麦克风，用于语音通话功能。
