捡垃圾 篇八:猫盘刷群晖教程

2019-11-25 19:25:15 195点赞 1582收藏 189评论

是返乡过年?还是就地过年?最新一届#双面过节指南#开始啦!本次征稿活动分为A面返乡和B面就地,大家可以根据自己的情况,分享自己的春节攻略,优秀的投稿文章还有可能能获得优厚的大奖哦,快点击查看活动详情<<<

创作立场声明:仅限体验群晖系统,觉得好用请支持正版群晖。
刷机请严格跟着教程走,变砖别扔锅。


一、写在前面的话

矿圈朋友白给了一个猫盘,让帮忙研究下如何刷群晖,刷完后顺道就写了个教程,毕竟这玩意便宜,如果兄弟们对NAS比较感兴趣,可以搞一个先尝试下,先放一下实拍图。

正脸正脸

菊花的网口和dc电源菊花的网口和dc电源

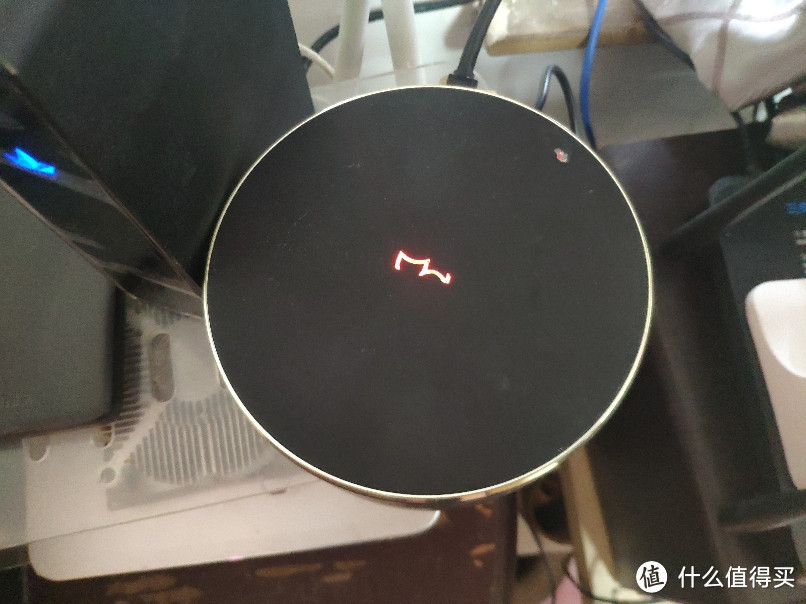

LED面板灯LED面板灯

群晖后台群晖后台

本文教程建立在花王的教程之上,个人做了一些优化,主要是因为按照花王的原版U盘版本的教程弄坏了俩U盘,比较尴尬。

先上个猫盘和群晖119J的配置对比图:

配置对比图配置对比图

由于猫盘是ARM架构,所以只能使用不带虚拟机和docker的群晖版本,体验是没啥问题的并且对的起价格,但是想利用群晖的强大系统提升工作效率,建议购买X86版本的正版群晖。

国内Synology 群晖 DS1019+ NAS网络存储5400元值友爆料原文:26号零点5400元抢购。群晖DS1019+NAS存储搭载IntelCeleronJ3455处理器,四核1.5GHz(可超频至2.3GHz),8GBDDR3L内存,5盘位设计,最大容量70TB,可搭配一个DX517扩展至10盘位,兼容2.5英寸和3.5英寸硬盘,支持Basic、JBOD老王今年36| 19 评论20 收藏7去购买



二、刷机前准备工作

1.工具包下载

确认上述工具齐全确认上述工具齐全

2.猫盘本体

猫盘猫盘

说明:咸鱼大把

3.2.5寸硬盘

2.5寸硬盘2.5寸硬盘

说明:猫盘只能上2.5寸的硬盘,别买错了,个人建议普通机械就行,毕竟大部分的宽带是家用宽带,上行没多大,猫盘的机能也不强,可以,但是没必要。

4.网线

好价包尔星克7类扁平网线cat7双屏蔽 1米9.9元包邮值友爆料原文:此商品目前在包尔星克数码旗舰店特价至9.9元,感兴趣的值友不容错过。此商品目前黑色1m款售价9.9元包邮,易藏匿在地毯、门缝、墙角等地,双重屏蔽结构,4对双绞线皆以铝箔麦拉包覆,纯铜镀金接口,防锈抗氧化,需要的值友可以入手。 0 评论0 收藏0去购买


说明:别省这点钱上垃圾线

5.USB转TTL

USB转TTLUSB转串口下载线CH340G模块RS232升级板刷机板线PL23035.26元天猫精选去购买

说明:我买的是CH340G版本,救砖神器,个人觉得重要性等同WD40。

6.路由器

好价NETGEAR 美国网件 R7000 无线双频路由器589元值友爆料原文:网件R7000,拍下减10元,到手价589元!下单还送路由散热器,需要的童鞋们不要错过。非变形金刚版,两年质保。野猪佩奇吃辣条| 2 评论3 收藏2去购买

说明:这玩意大家都有吧?

7.小头螺丝刀

好价京造 手动精密螺丝刀套装 26件套 *3件165.15元(合55.05元/件)值友爆料原文:下单三件,可使用199-60优惠券,刚需好价。本款套装采用铝合金外壳,精挑细选24枚常用批头,小巧时尚,头部内带磁铁,能牢牢吸附住批头,尾部内带轴承,旋转流畅且静音。一键开启,磁性凹槽收纳。尺寸77*163mm,厚度10.1mm值友6638957916| 0 评论5 收藏5去购买

说明:本教程需要拆机,大头的螺丝刀用不了。

8.一台电脑

好价宏碁(Acer)商祺SQX4270(九代i5-9400 8G 1T wifi 三年上门)20英寸2988元值友爆料原文:京东预告12点起秒杀价2988元,历史低价,需要的值友可以了解一下riyayade| 2 评论0 收藏1去购买

说明:建议Win7系统。

刷机注意点:

1.仔细看教程!!!仔细看教程!!!仔细看教程!!!不注意细节变砖别找我!!!

2.一定不能断电!!!一定不能断电!!!一定不能断电!!!瞎拔电源变砖别找我!!!

3.网线一定要ok!!!网线一定要ok!!!网线一定要ok!!!传输老失败别找我!!!


三、刷机流程

1、下载好相关文件,猫盘拆机

螺丝孔螺丝孔

拔掉底部的胶垫就是螺丝孔,一共四个螺丝,全部拆掉就能打开。

2、用线连接TTL和猫盘

猫盘接口猫盘接口

猫盘:看图,猫盘主板上只有俩接口,一个是USB,一个是UART(TTL),这里我们接的是UART,一共接三根线,注意看颜色!

TTL接口TTL接口

TTL:一共接三根线,注意看颜色!

重点:此时猫盘不接硬盘!!!不接电源!!!下面提示接入再接!!!

3.TTL的U口连接电脑的U口后,右键我的电脑,查看TTL的端口号

查看端口查看端口

重点:这里可能是COM3,也可能是COM4,记得看清楚。

4.打开xshell软件,选择协议SERIAL,设置好端口(这里是com4,根据实际端口选择)和波特率( 115200),打开串口。

协议协议

端口和波率端口和波率

重点:端口号不要无脑照抄!!!

5.设置完后,猫盘接电,Xshell上不断点击回车,直到进入uboot命令行模式

提示Marvell就对了。

6.拷贝下面的命令到xshell窗口

loady 0x1000000

重点:不要按回车!!!不要回车!!!不要回车!!!

7.黏贴好后,去xshell的文件菜单, 传输, 发送工具包里面的 flash-image.bin文件到猫盘的eMMC里

发送键发送键

点击文件→传输→YMODEM→用YMODEM发送;

这一步有点慢,注意不要急,一定要等传输完毕!!!

8.然后下面5句话一起复制进去


sf probe

sf erase 0x0 0x800000

sf write 0x1000000 0x0 0x000d4fc0

sf probe

复制进去后,回车。

重点:第一行是空格,千万别丢了!!!以上命令执行时间较长,等到命令完成会出现sf probe,千万不要以为操作失误!!!

9.删除掉sf probe,输入下面代码

reset

回车,等待重启。

10. 重启完成后,猫盘接电源、接网线, 打开TFTP32工具

上传full.bin上传full.bin

如图选择你的full.bin存放目录,还有当前使用的网卡,选择完成后就不要管了。

11. 设置完后,回到Xshell,依次输入:

第一条:

setenv ipaddr '192.168.0.72'

重点:这里192.168.2.72可以是任何该网络下任意一个未被使用的IP,可以在路由器后台看到。

查看该网络下的设备IP查看该网络下的设备IP

确认无误后回车

第二条:

setenv serverip '192.168.0.104'

重点:这里192.168.0.104是当前使用的电脑的IP,看上图,我的这台电脑就是这个IP。

确认无误后回车

第三条:

bubt full.bin spi usb

确认无误后回车

重点:比较慢,耐心等!!!

12.跑完后上面命令后,输入:

Reset

确认无误后回车

13.注意看Xshell的提示,等重启完毕后,拔掉电源、网线和TTL,安上硬盘,把猫盘螺丝拧回去就行

这里TTL的任务完成,后续操作没有需要的地方。

14.重新接通电源、网线后,等待一分钟,打开电脑上的网页浏览器,输入下面网址

http://find.synology.com/

这里是为了找寻内网的群晖设备。

15.设置新的群晖

忘了截图了。。。这里产品型号应该是119J忘了截图了。。。这里产品型号应该是119J

16.安装包选择本地,找到工具包里面的固件,等待安装完成即可。

选择本地固件选择本地固件

17.至此,猫盘安装群晖完毕,如果想开启猫盘上的LED灯,请继续看。

第一步:按下图,点击控制面板→高级模式→任务计划

任务计划任务计划

第二步:点击新增→计划的任务→用户定义的脚本

新建任务新建任务

第三步:填入任务名称,只要能记得就行

新建任务名称新建任务名称

第四步:将下面代码复制到红框后,确认保存

2cset -y -f 0 0x45 0x00 0x55

i2cset -y -f 0 0x45 0x01 0x01

i2cset -y -f 0 0x45 0x30 0x07

i2cset -y -f 0 0x45 0x31 0x72

i2cset -y -f 0 0x45 0x32 0x72

i2cset -y -f 0 0x45 0x33 0x72

i2cset -y -f 0 0x45 0x37 0x44 #调节三个灯灯每周期上升沿和最高亮度时间。 想要白色的话,把三个灯时间改为一样的就可以了,比如全部设为0x44

i2cset -y -f 0 0x45 0x3a 0x55

i2cset -y -f 0 0x45 0x3d 0x66


i2cset -y -f 0 0x45 0x38 0x44 #调节三个灯每周期下降沿时间和关机时间。

i2cset -y -f 0 0x45 0x3b 0x55

i2cset -y -f 0 0x45 0x3e 0x66


i2cset -y -f 0 0x45 0x39 0x40

i2cset -y -f 0 0x45 0x3c 0x40

i2cset -y -f 0 0x45 0x3f 0x40


i2cset -y -f 0 0x45 0x34 255 # 0-255,更亮

i2cset -y -f 0 0x45 0x35 255

i2cset -y -f 0 0x45 0x36 255

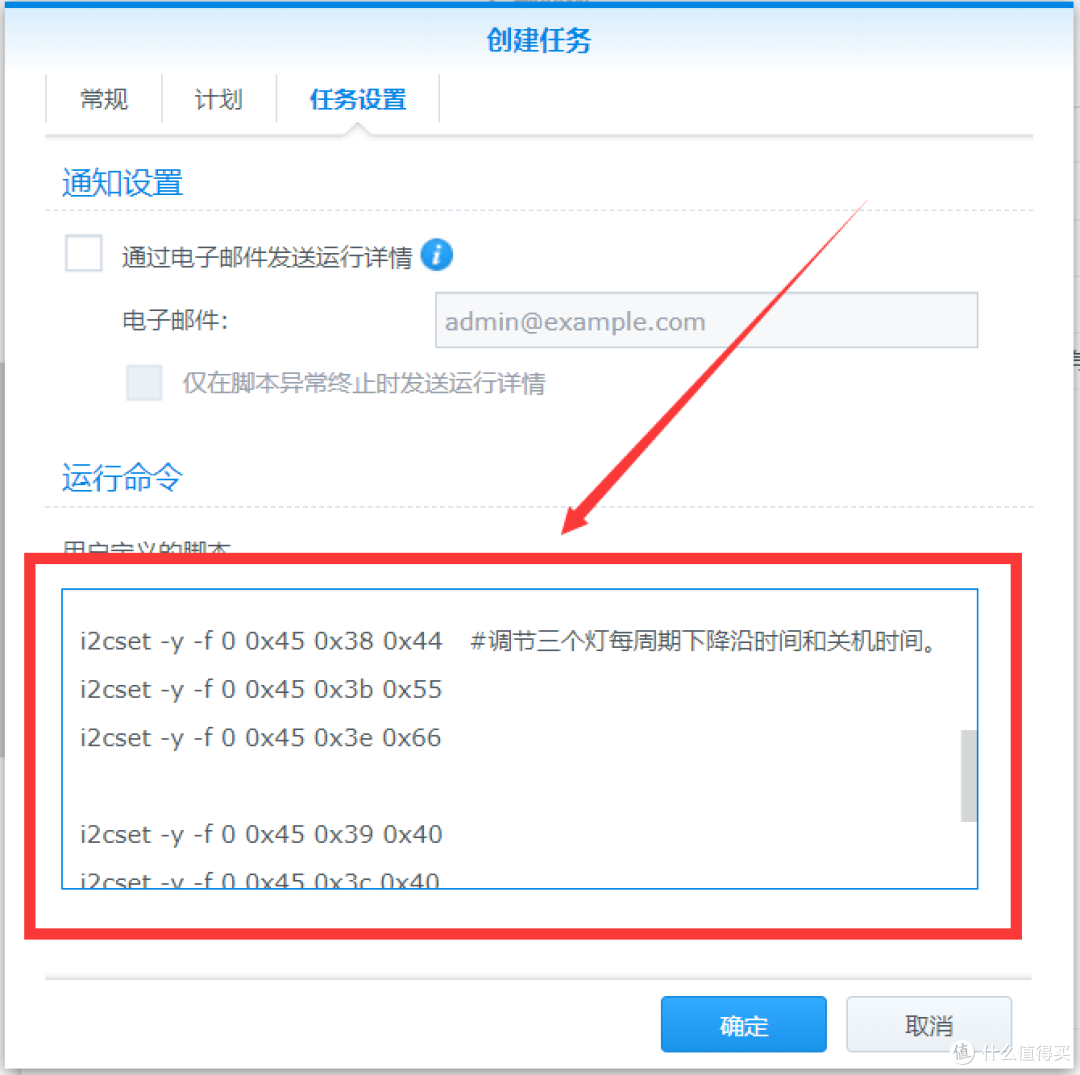

粘贴代码粘贴代码

第五步:选中刚新建好的任务,点击运行

运行任务运行任务

接下来就可以看到猫盘顶部的呼吸灯开始循环亮了,还是个RGB。

四、结尾

如果群晖老板能看到这篇文章,个人希望群晖可以像微软一样提供系统激活码购买,让大家能在自组设备上使用正版群晖(个人喜欢万由的机箱和群晖的系统)。

群晖系统真心好用,但是设备价格太高,而且有些设备配置不合理,比如918+自带的CPU绝对ok,但是4G内存不够用,还是得自己拆机加。

群晖官网群晖官网
