【评测/旧数据补完计划】磷酸铁锂的怒吼！不知名动力磷酸铁锂 18650测评

【评测/旧数据补完计划】磷酸铁锂的怒吼！不知名动力磷酸铁锂 18650测评

【前言】

关于这款电池.依旧是在一个"哥们"的帮助下偶然得到，当时他就是跟我说，嘿这款电池贼牛逼，放电老牛了，借给你测试，记得还哦。

然后我就得到这款电池了，在测试结果后我深深的反思，这就是所谓的性能吧，究竟性能如何？我们下面看！

【正文】

以上观点仅为个人参考。测试误差本人一概不负责。

首先是外观.黄色的外皮内看到此款电池是比较少有的黄色外皮 ，条形码是带丝印的，丝印下面就只有批次号的数字，根据这外皮的质量与这样的设计，感觉像是力神的电池，当然这只是一种猜测。

内阻那边是31毫欧，根据以往的经验判断 基本上是2C内的倍率电下面我们进行放电测试

放电测试

因为哥们说过这款电池是动力型，干脆就不0.5C放电了直接1C起步

· 1C放电，室温24度，电池初期温度26度，放电末期温度33为度。温升8度，电池处于工作状态，放出1071mah容量。均压为为3.21。曲线依旧一马平川，在3.05V左右进行迅速的跳水点。

· 2C放电，室温27度，电池初期温度30度，放电末期温度为38度。温升8度，关于这个温度门牙觉得非常惊喜，居然温升不大，放出1072mah容量，容量是达到标称容量。均压为为3.15V，但是跳水点更改为2.95V，

· 3C放电，室温26度，电池初期温度29度，放电末期温度为42度。温升13度，3C放电这点温升是真的比较惊喜了，放出1071mah容量，容量是达标标称容量。均压为3.10V，跳水点改为2.90V

· 4C放电，室温26度，电池初期温度30度，放电末期温度为48度。温升18度，3C放电这点温升是真的比较惊喜了但是4C放电温升更加的意外，放出1067mah容量，容量是达标标称容量。均压为3.05V，跳水点改为2.90V 。

后来门牙在想.到达了4C倍率放电 温升与放电倍率都如此好.要不……..干脆10C放电看看？

后来就有以下的测试

· 10C放电，室温27度，电池初期温度30度，放电末期温度为67度。温升37度，整整的10C放电啊！我的预估是温度能达到80度以上 但是这点温升的给足门牙的惊喜，容量居然放出1000mah容量，容量是达标标称容量。电压曲线更是惨不忍睹，但是这个惨不忍睹的曲线还能表明这个电池还在坚挺着吧容量放完，牛逼啊我的老铁，根据温度曲来看连电压容量跳水点都没有。名副其实的高倍率电池。

充电测试

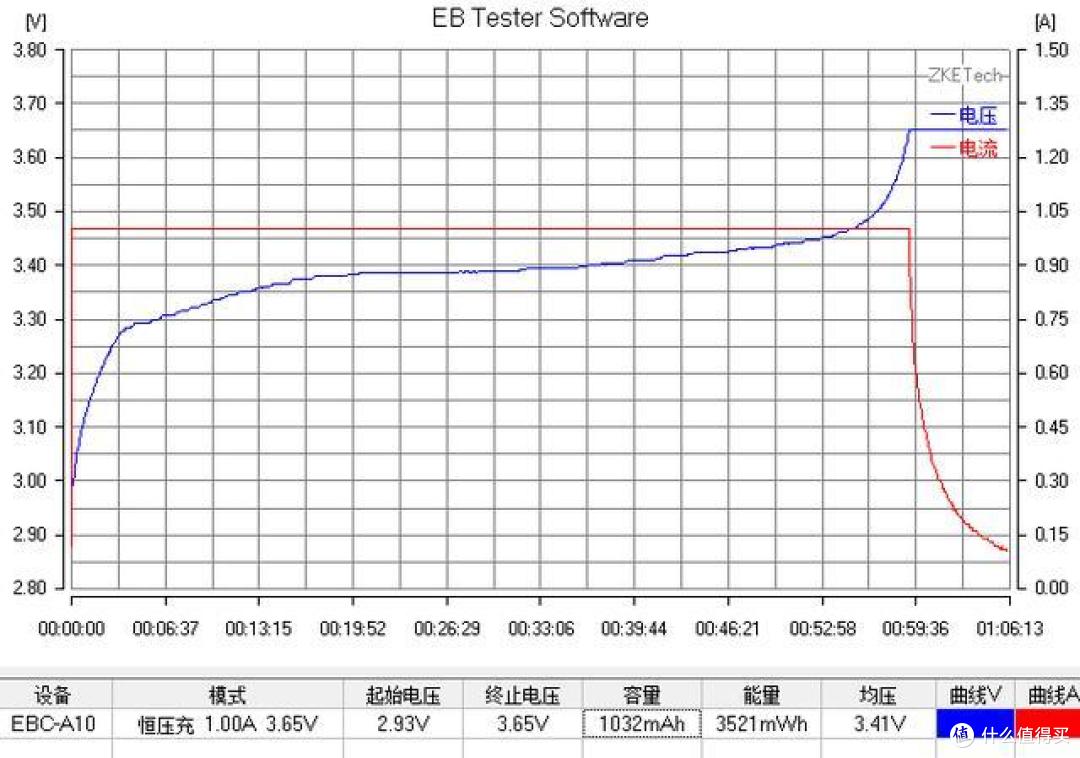

· 1C充电，用时1小时06分钟，室温24度，电池初期温度26度，充电末期温度为31度。充入1032mah容量。均压3.41V。全程电池达到充满电压后都未见有快速充电的状态 依旧一马平川的充电 在59分钟左右进入减电流状态与于1小时06分13秒电流低于0.1A为充满。

总结时间：

关于这款电池.门牙在哥们的推荐下知道这款电池的牛逼之处.绝对高性能的放电.优秀的温升足以让我信服这是来自磷酸铁锂的怒吼。

但是缺点很明显，就是很低很低的容量，在大家拼命最高容量的时代.这点才已经是完全的不够用了。

人推荐在于带快速各种动力设备，比如手电钻，航模电池，与其他的高性能大体积的设备上

建议电池的放电为： 10C（1分钟）放电、5C（随便放分钟）建议充电为：0.5C~1C充电、不建议2C以上的充电。

如果觉得文章有用和不错的话 不妨关注和点赞，

您的支持是我最大的动力！
