两款轨迹球拆解维修

自从为了出差在外场用了轨迹球，就掉坑里了。毕竟鼠标对现在的计算机太重要了，在狭小环境没有桌面情况下，轨迹球算是个不错的替代。

办公环境下面，轨迹球和鼠标各有优缺点，不过用轨迹球习惯了，也就可以放个在桌面，对手腕还是能缓解一下压力的。

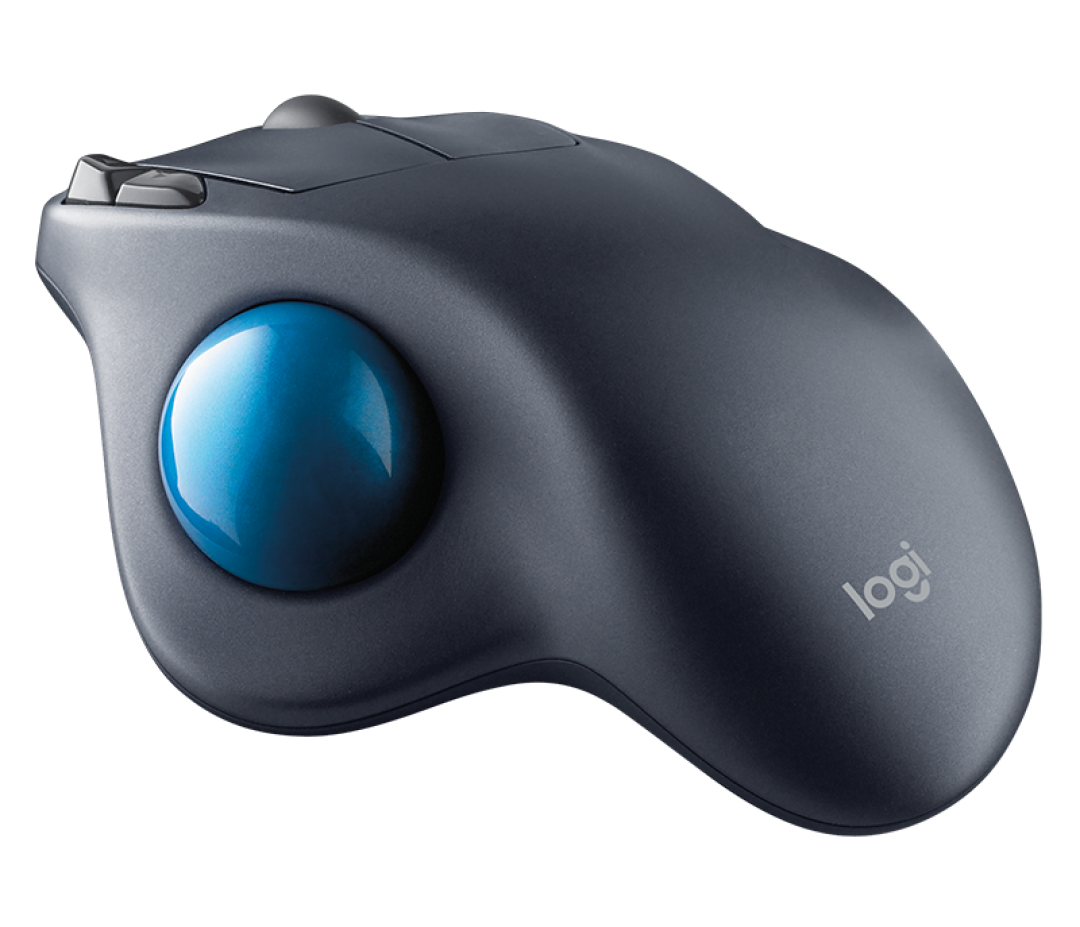

目前手头在用的轨迹球有两个，一个是经典款罗技M570，拇指球优联无线连接，就是这货

罗技（Logitech）M570无线轨迹球鼠标优联笔记本电脑专业绘图防鼠标手人体工学219元罗技经典轨迹球京东去购买

自营都没有了，这款主要出差配合笔记本使用，无线比较方便。

另一个是国内不太知名的外设大厂肯辛顿出品的orbit trackball，有线食指球。亚马逊海外购买的

Kensington轨道跟踪球鼠标（带滚动环）259.39元亚马逊海外购去购买

当年两个加税才230出头，现在贵多了啊。

言归正传，疫情期间都要注意消毒嘛，一天脑子进水，拿湿巾沾上酒精凝胶把手里设备全擦了一遍，结果第二天发现我的m570侧键按不下去，开关也变得很涩，仔细想想估计是酒精凝胶用的太多，结果渗进去粘连了。

屋漏偏逢连夜雨，肯辛顿这货的左键也变得经常双击了，看来时间久了到寿命了吧？毕竟都用了五年了还算靠谱。这样两个轨迹球干脆一块拆修一下。

排排队，分别是m235，m570和肯辛顿，m235是临时拿来应急的，肯辛顿的球比570大上一圈。

先对付570吧。

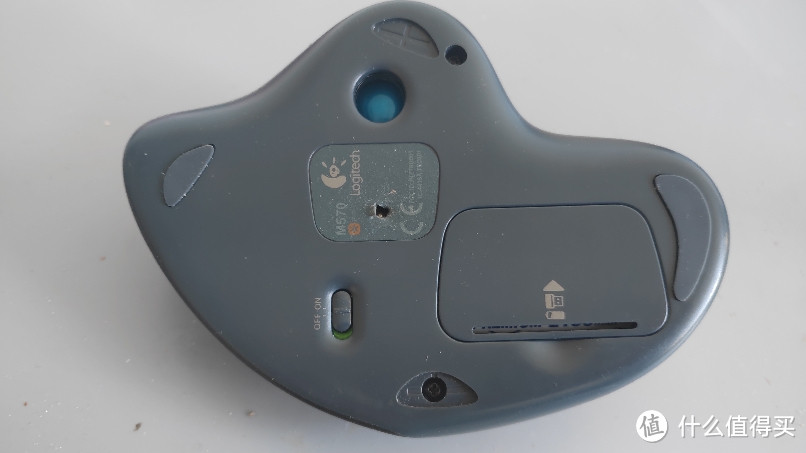

几个胶垫底下有螺丝孔，可是都拆了也不行，怀疑标签底下有隐藏螺丝，结果捅破发现里面就是电路板了?这个设计不知啥考虑的为了留测试点吗？

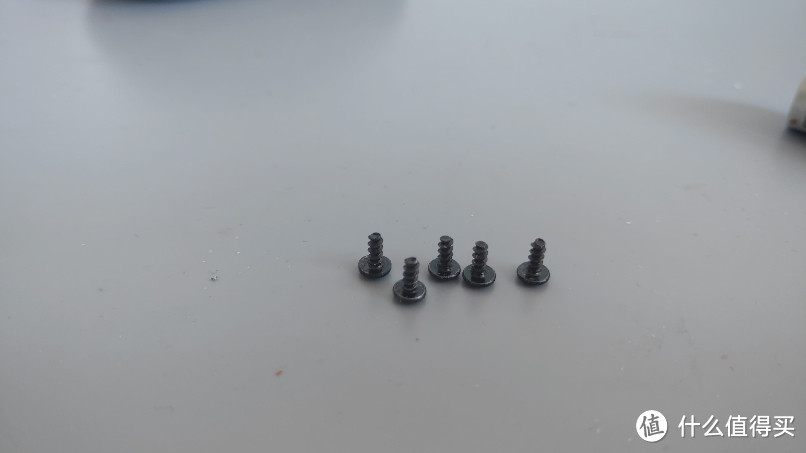

找了又找，居然在电池仓的标签下面藏了一个，这下全了，一共五个螺丝，拆下后壳就能打开。

上下壳有个排线连接得注意一下。

做工不错的主板

欧姆龙微动，运气好这么多年还没啥事。

两个侧键出现粘连不回弹了。环环相扣不大好拆，干脆拿实验室的无水酒精点进去涮了涮。结果还算理想。装回去试试，完美。

再对肯辛顿下手，

还算好拆，在尾部胶垫下有一个隐藏螺丝不过没啥难度，主要是需要内六角的星形螺丝刀。

拆开后壳，轨迹球的小窝还在电路板上，只有销子固定。

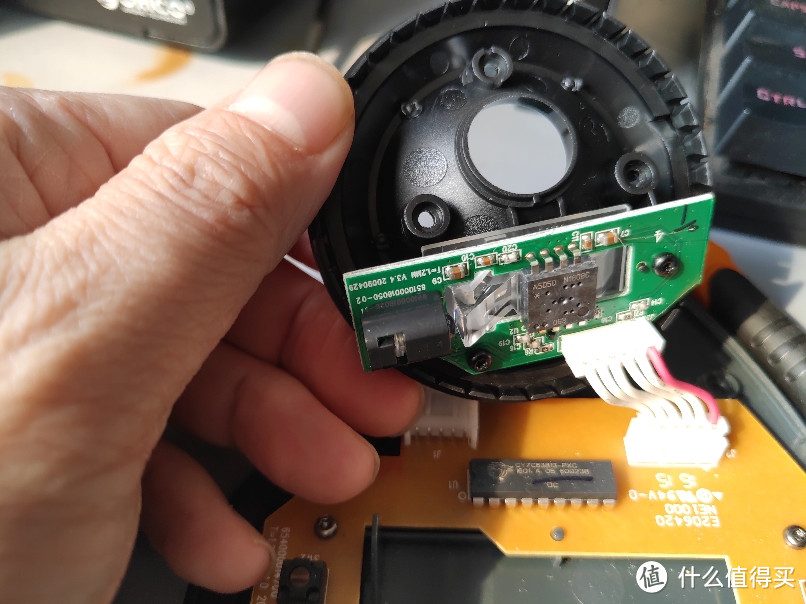

提起来看看，光电芯片在背面，由排线连接主板。

主芯片还是cypress的。电路板比较简洁啊。

大旋钮下面有一圈齿条，靠光电感应实现滚轮操作。

肯辛顿这个微动是方形的，手上原来有几个但是不知道放哪了，加上犯懒这回就不换了，直接wd40伺候。喷了两次按了几下，测试左键基本正常，还是比较管用嘛。

装回去了继续用。肯辛顿原配的橡胶腕垫挺不错的。

两个轨迹球拆解维修到此结束。虽然两者操作方式还不一样但是我倒都能适应。两者相比个人更喜欢食指中指一块拨动滚球，拇指按键的肯辛顿。轨迹球较大可能对精度也有改善吧。
