廉政细狗 - 铭瑄 MS-MoDT 230H D4 WIFI 装机案例分享

继去年组装过的廉政重炮手之后，这次的新需求，撺一台ITX或者MATX主机，机箱大一点都不行，而且需要用到大容量SATA硬盘存放大量视频素材。

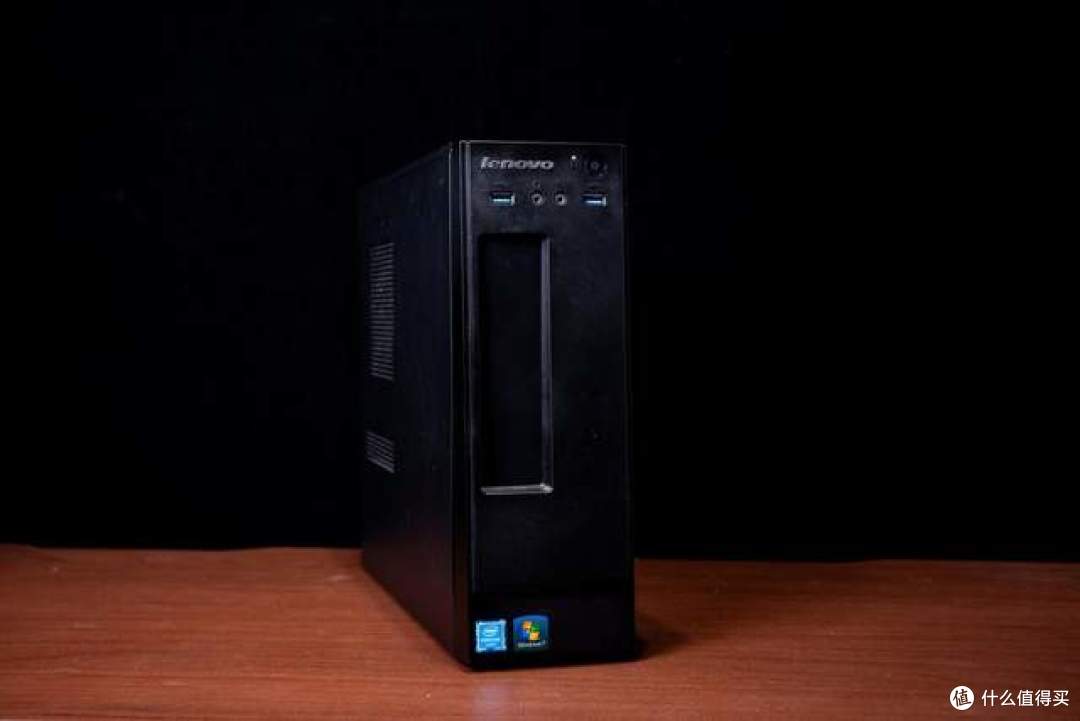

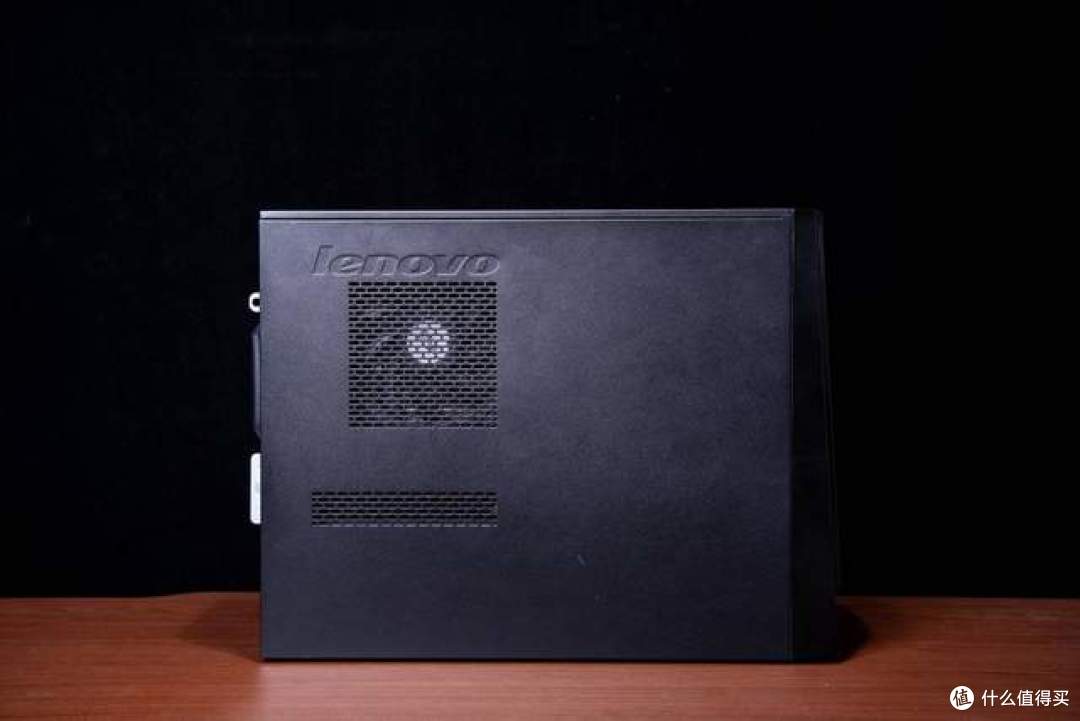

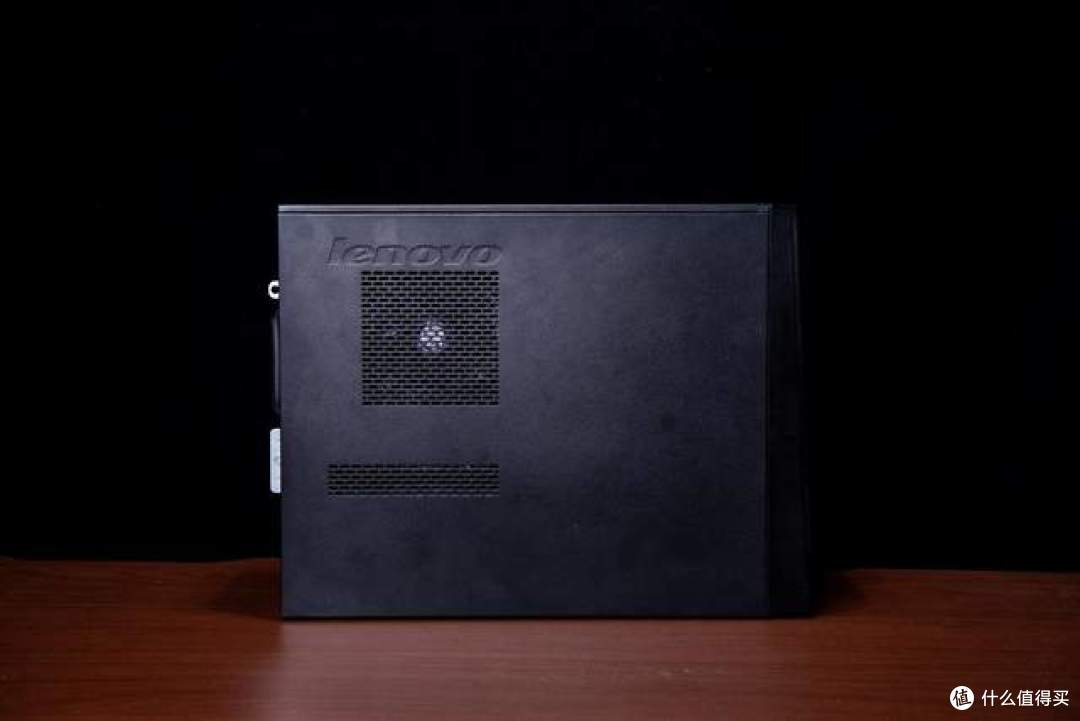

经过我仔细的研究，当下的机箱反而难以符合相关的条件。我提出了一个机械大师E06的方案，经过对方仔细测量之后，还是被否了。困扰了我挺长时间，结果刚巧在本地买到了联想的X系列“迷你主机”，仔细分析之后，和本次的需求不谋而合。但是不单卖，反正也就是个铁价，直接拿下。

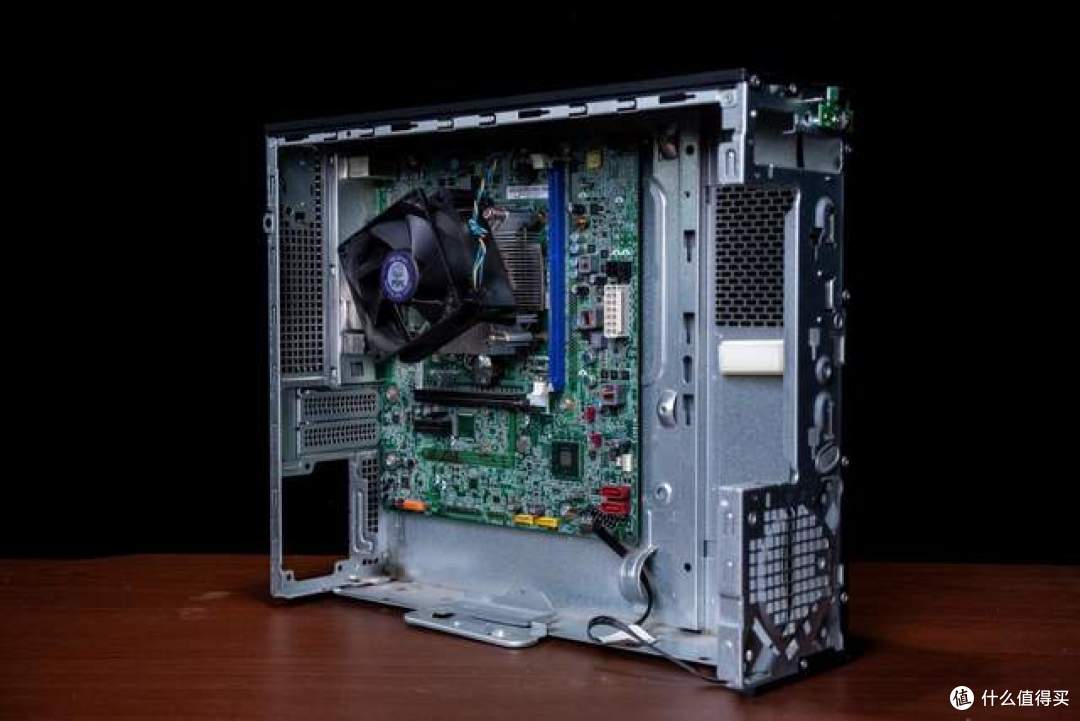

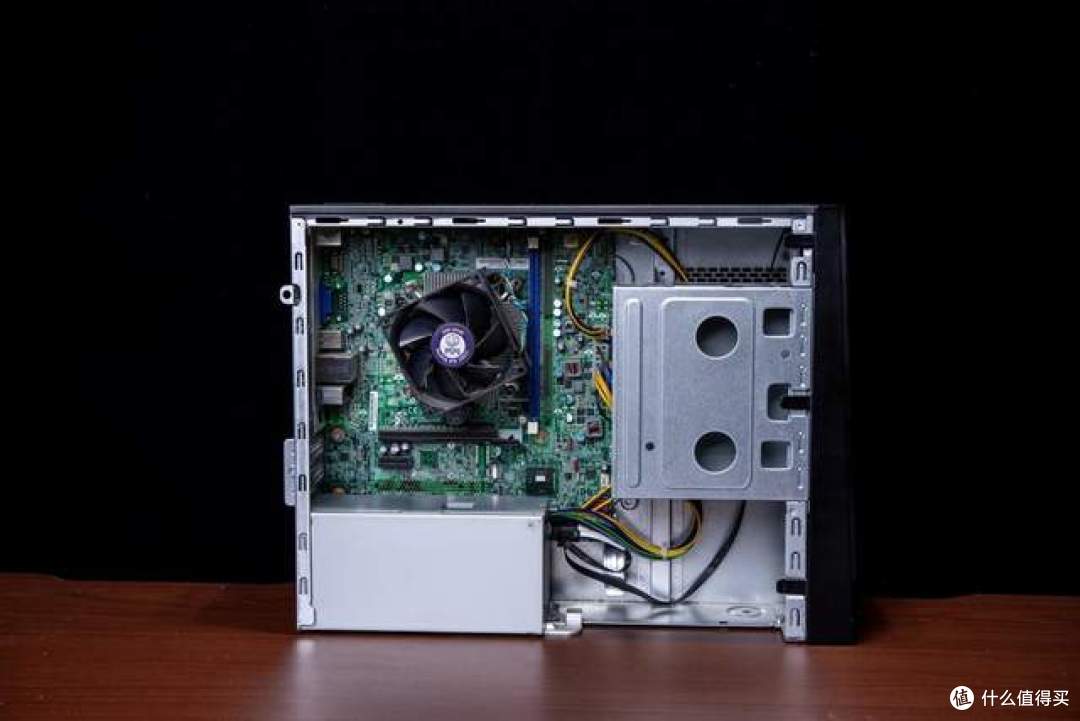

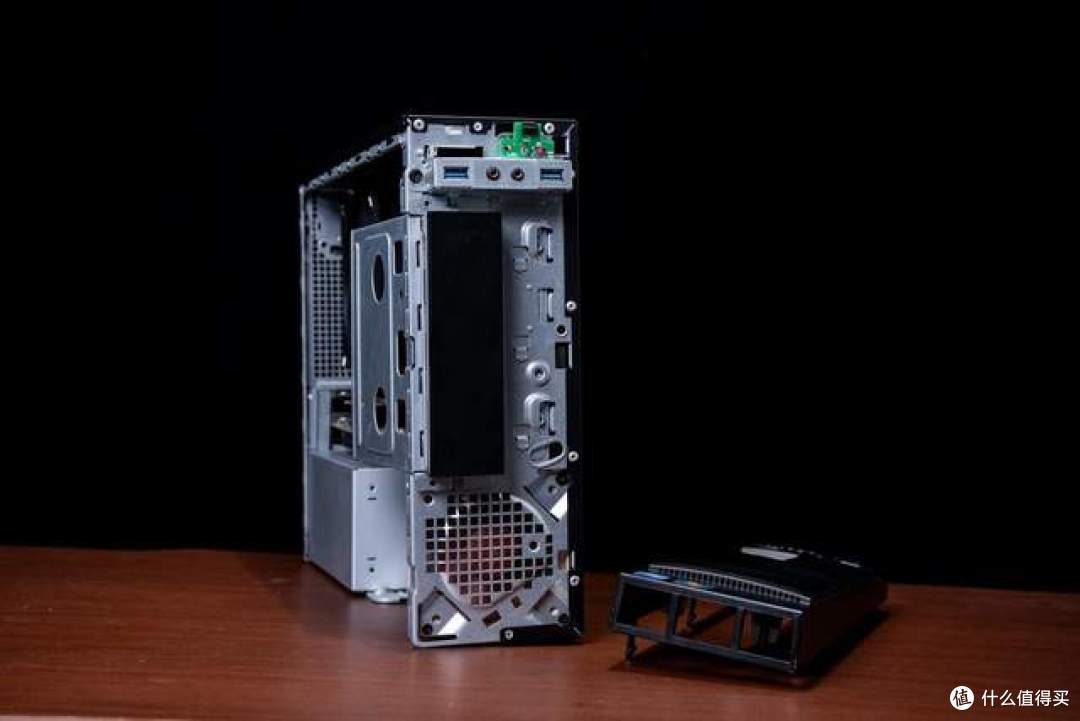

整机放在当时，空间占用算是发挥到了极致，兼顾传统光驱、3.5寸硬盘、TFX电源、MATX主板板型。

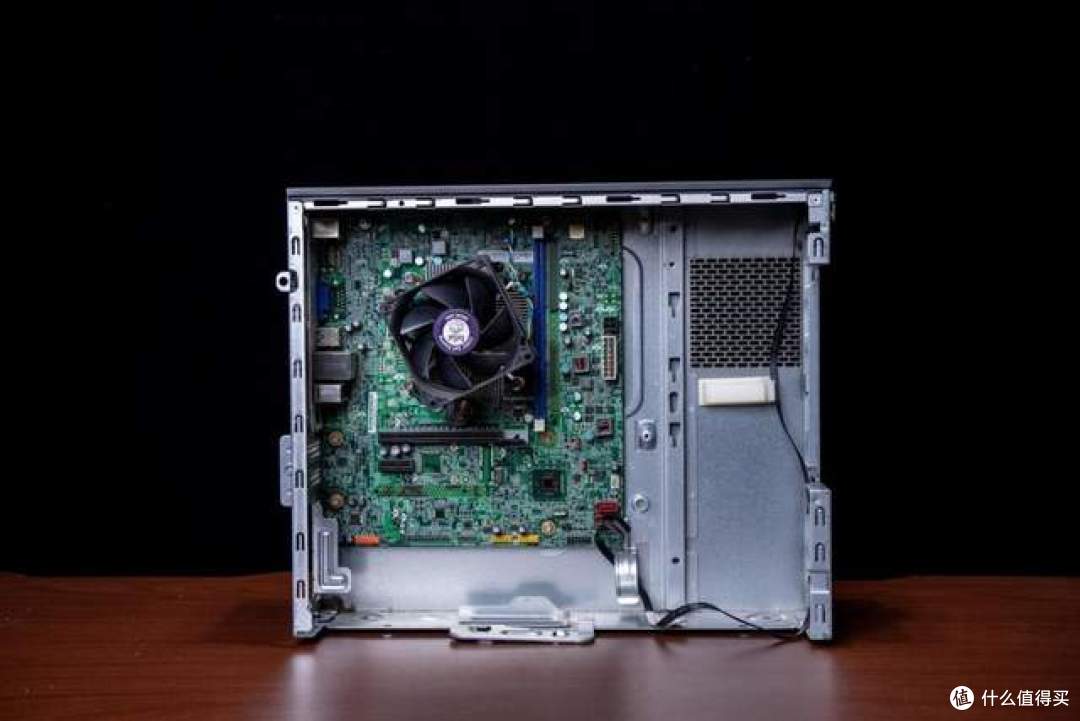

虽然支持Matx板型，但是仅有两个槽位可用，其他位置还是给电源让出空间。这也是我之前说的ITX或者MATX主机的原因。甚至这10年前的H81主板就已经用上了Intel 12V标准。结果现在都2026年了，24Pin还是主流。

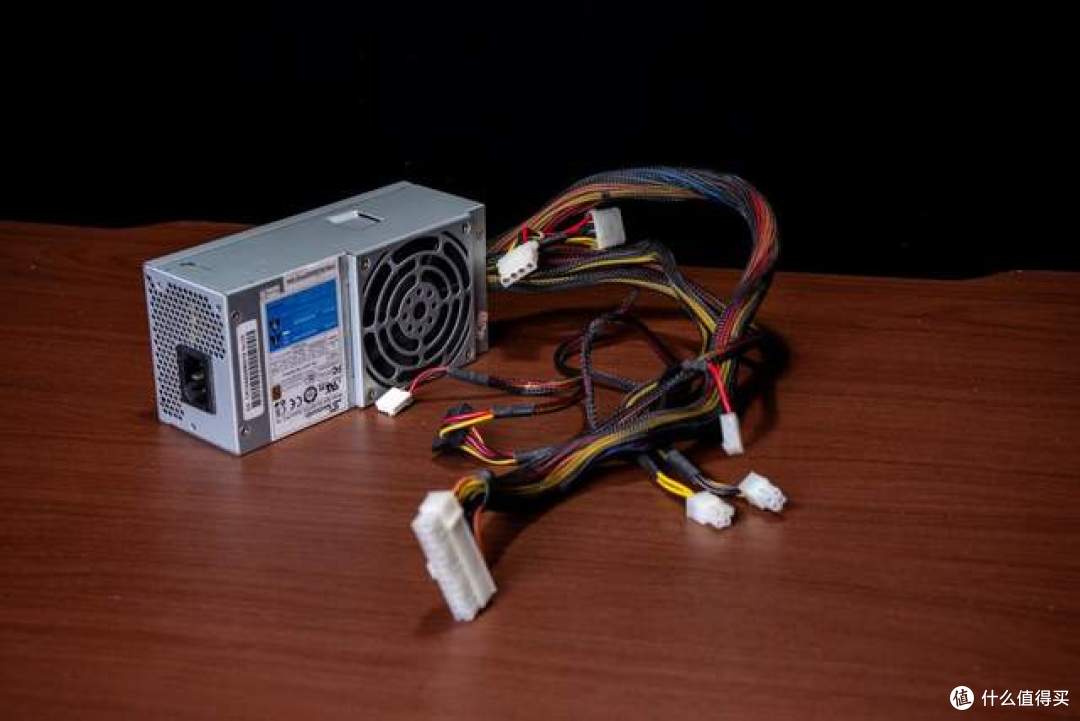

使用的是TFX规格的电源，我手头正好有一个来自远古时代的海韵 SS-300，放在“古代”这也是实打实的稀罕物。

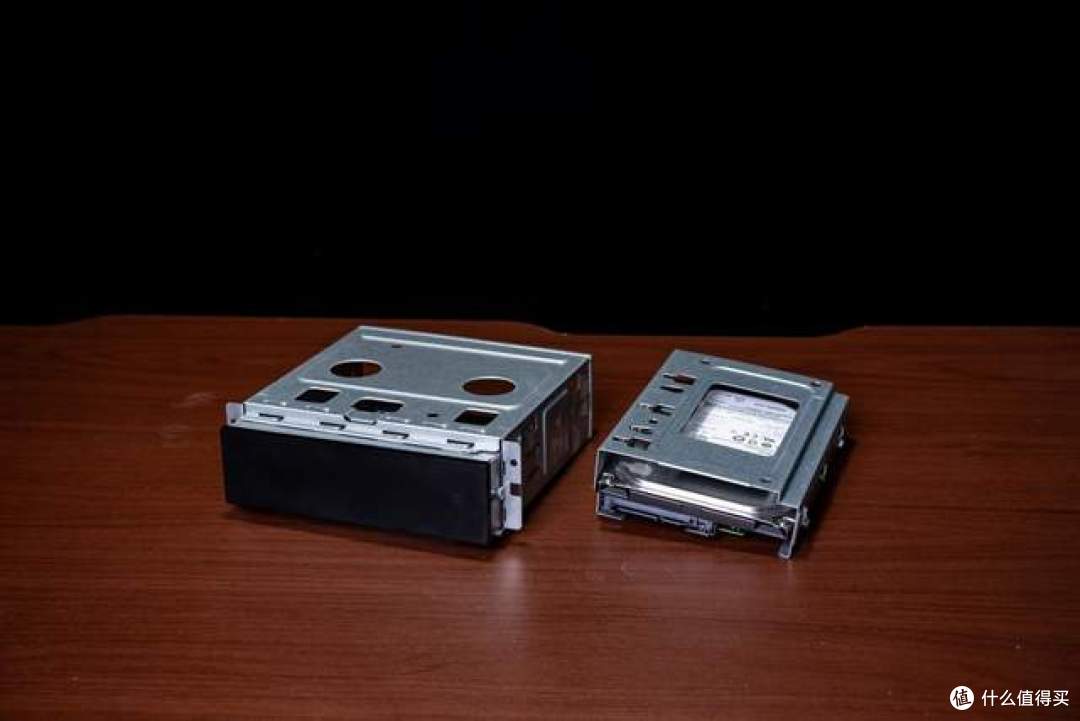

前部的光驱位和硬盘位都是使用滑插形式与机箱连接

相当牢固,意外发现一块1T的希捷DM003，瞬间回本。

底部槽位连接排线也不会与电源冲突，但是插槽肯定就没办法用。

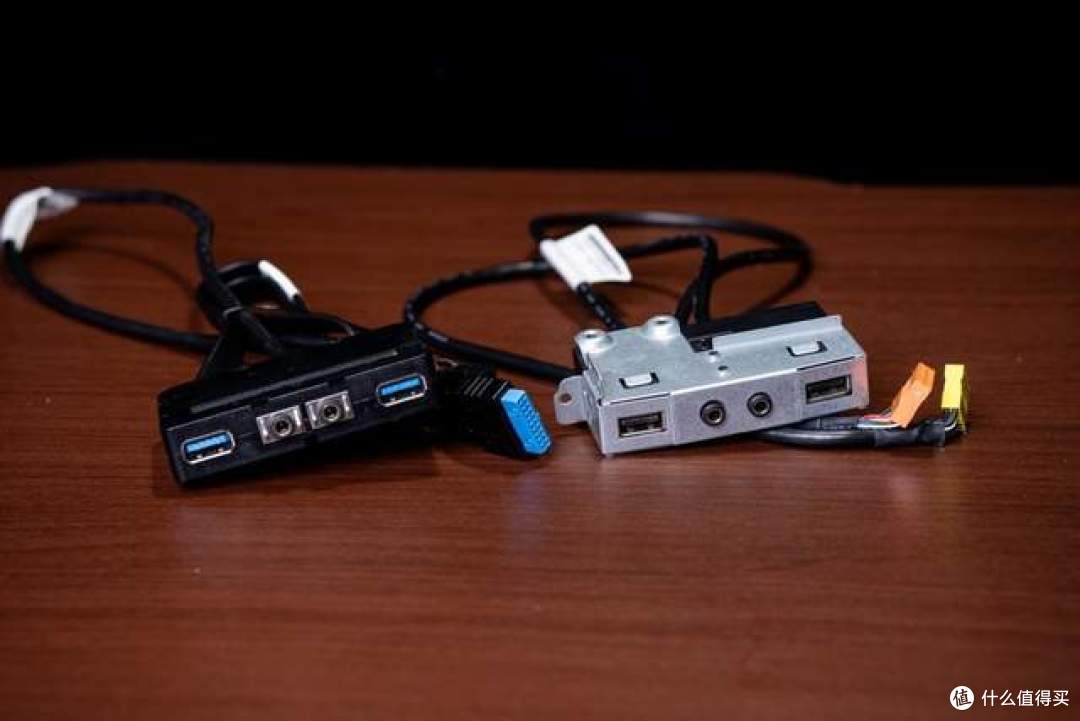

前面板还是使用之前玩过的USB 3.0 A口套件+Front Panel转接套件来搞定。大幅度降低装机的难度。

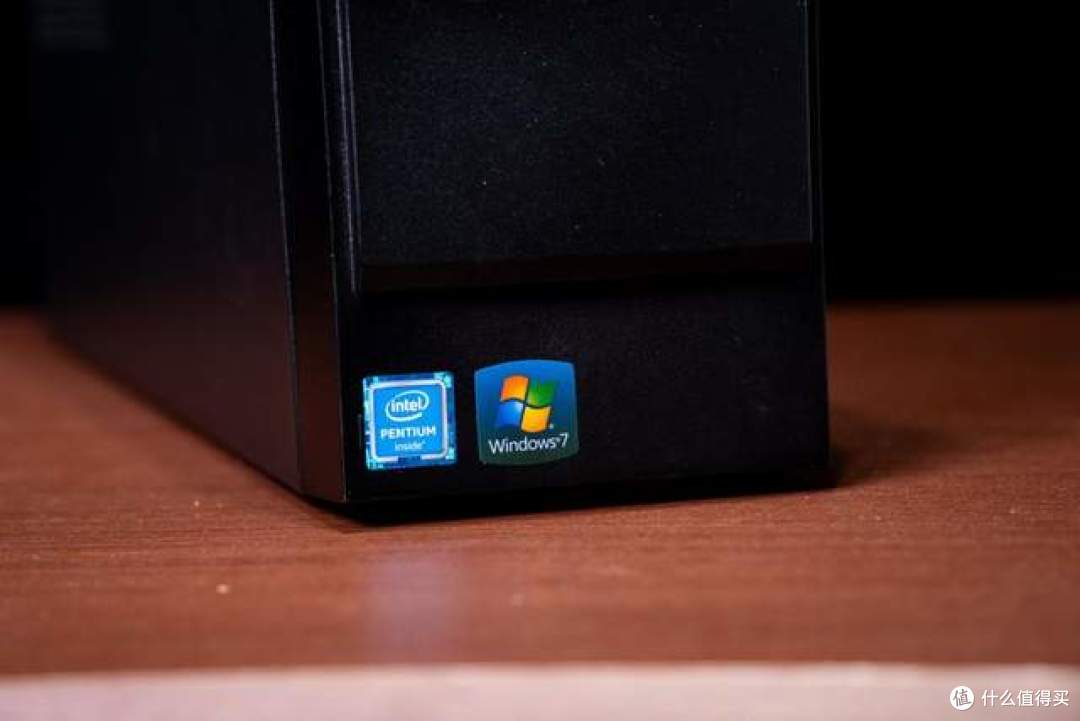

奔腾INSIDE和Windows7也是岁月的痕迹

配件的选择上也很有讲究，当前的MATX主板，大多采用的都是单x16+多M.2的布局设计，ITX则更简单，就一个X16就搞定。而且目前卷配置军备竞赛的风，还没有吹到网口上，想要万兆或者其他扩展还得自己研究路径。

开箱：

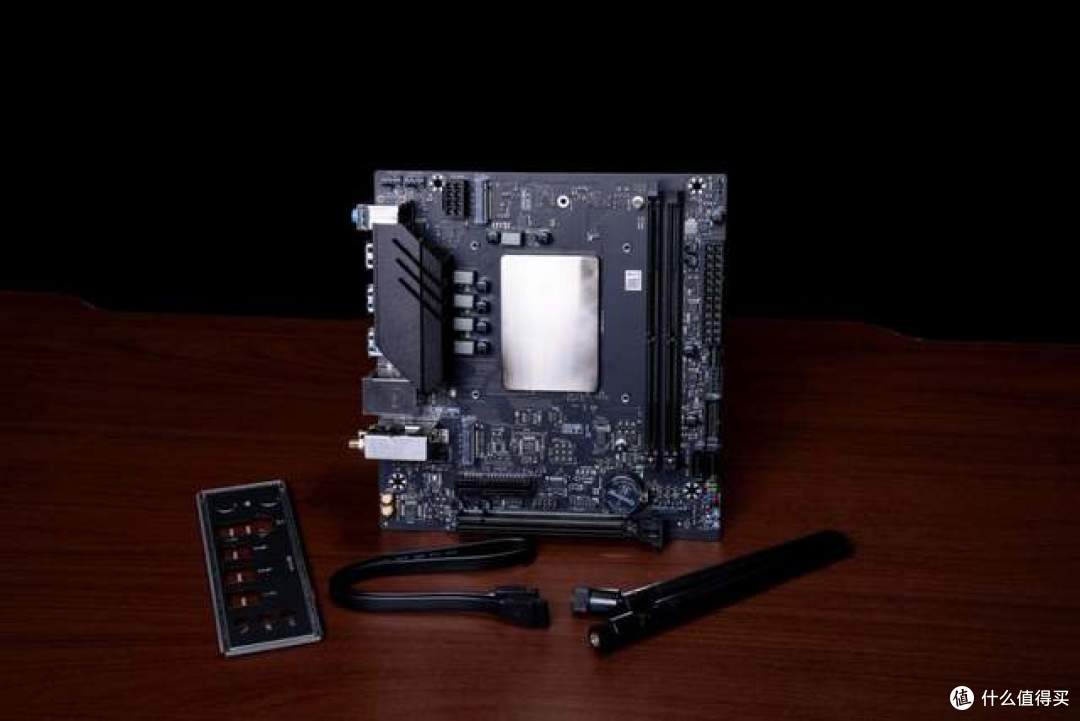

在明确了需求之后，我又经历了一番寻找，终于在代理的帮助下，拿到了铭瑄这块MODT（Mobile on desktop）主板-

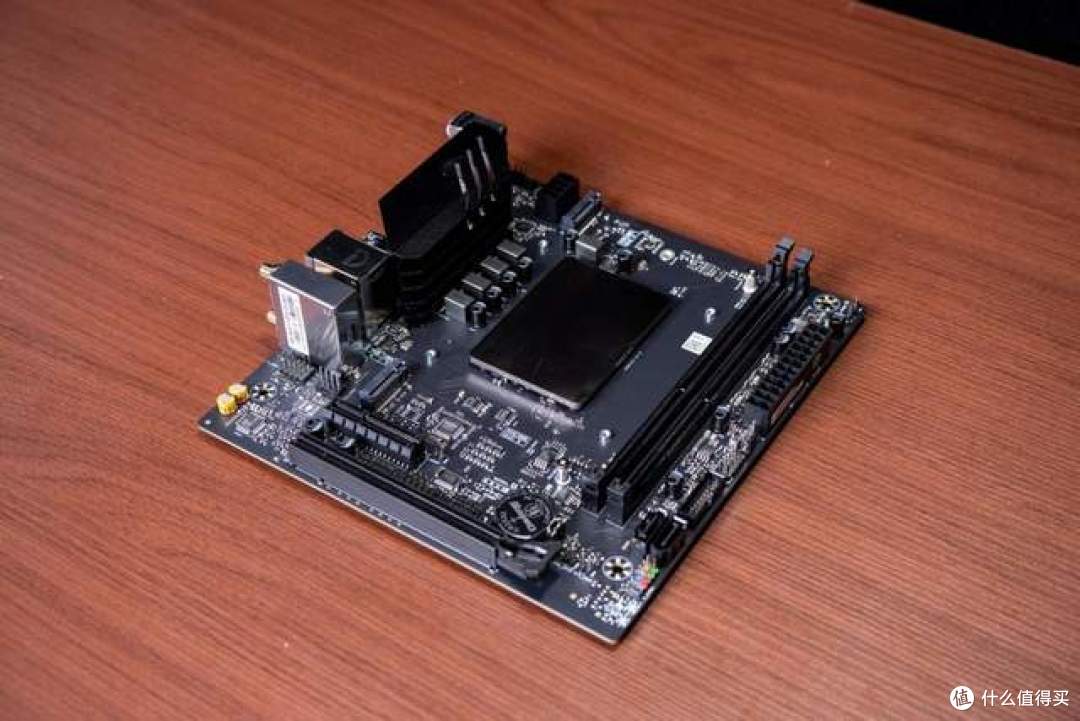

铭瑄 MODT 230 H D4

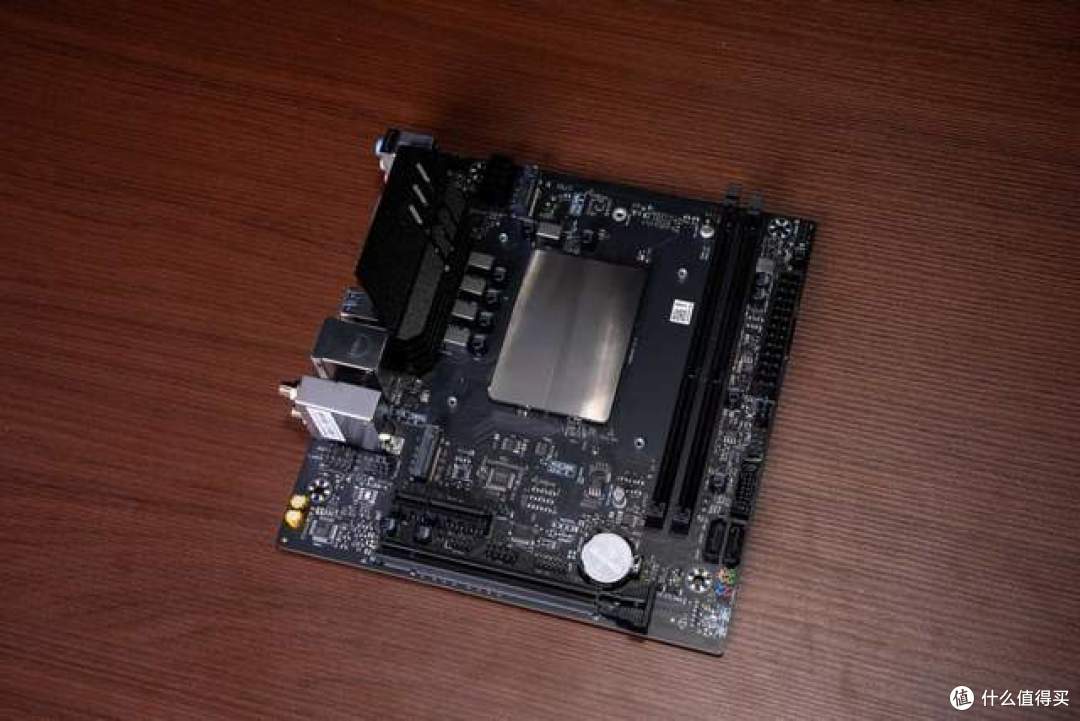

只能说商科家的这个产品真的是太有意思了。从板面上来看，他的尺寸来到了18*19cm，略大于ITX标准的17*17cm，比曾经C8I的17*19cm还要更宽处一点，在部分机箱空间限制严格的ITX机箱上，会存在兼容性的问题。

内嵌了一颗INTEL在2026年第一季度发布的Intel Core 7 230H，采用6P核4E核共10核16线程的设计，最大睿频频率5.2GHz，最大睿频功耗115W，采用Intel 7 光刻工艺，实际上是Raptor Lake，同时，无核芯显卡设计。

这个设计，在桌面端，对应的就是13490F/14490F系列。而且230 H在设计上，不带核心显卡，我推测主要用途也就是给MODT，搭配独立显卡使用，毕竟现在笔记本不带核显全走独显，那续航和散热肯定挨不住。

铭瑄也正是凭借在MODT端丰富的经验以及和INTEL良好的合作关系，成了第一批吃上螃蟹的厂商。而且在市场动向的把握上也非常精准，果断提供了DDR4内存的支持。

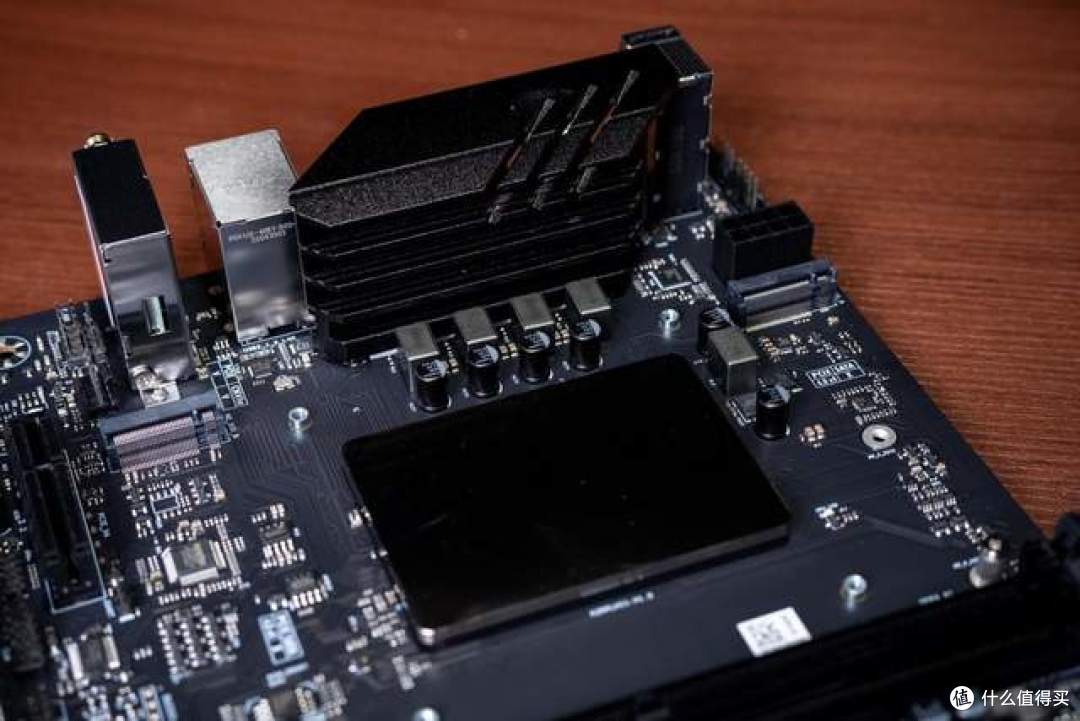

供电上，采用的是4+1相 50A DrMos设计，全部外露于散热片之外，一目了然。CPU一体式顶盖两侧各有一条M.2接口均为PCIe 4.0 x4速率，因为MODT供电规模是固定的，不用考虑OC等余量，因此，在堆足规模后，剩下的空间就可以得到良性利用。

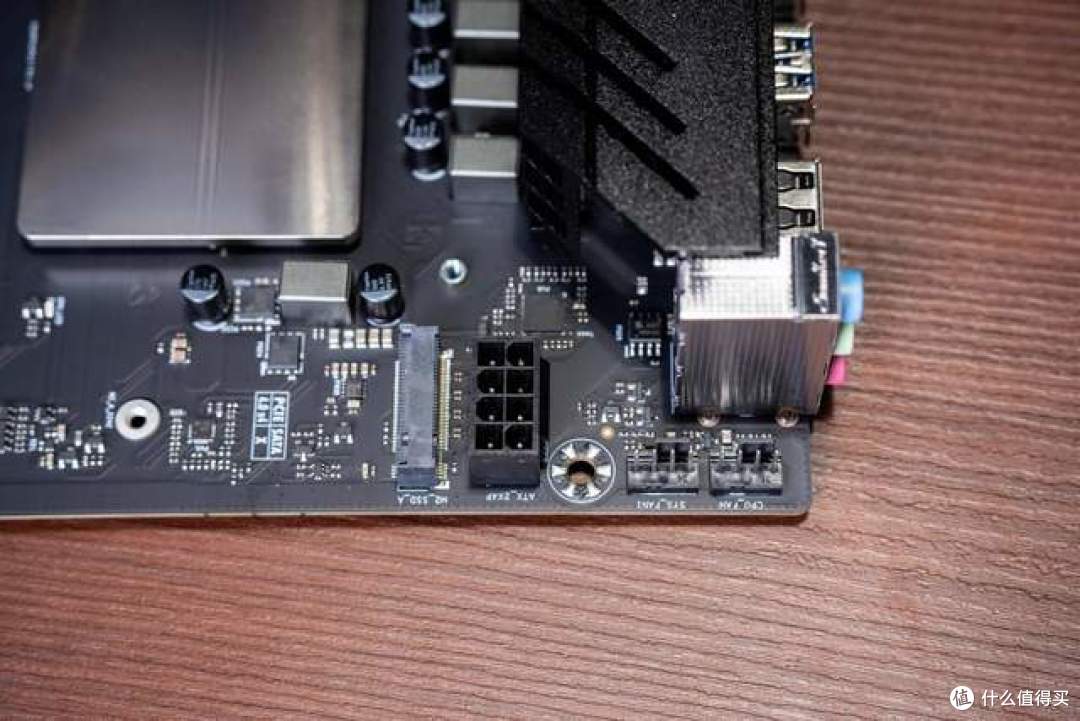

CPU 8Pin和SYS FAN1还有CPU FAN都集中在顶部一角，其中CPU 8pin使用了一个调头的设计。

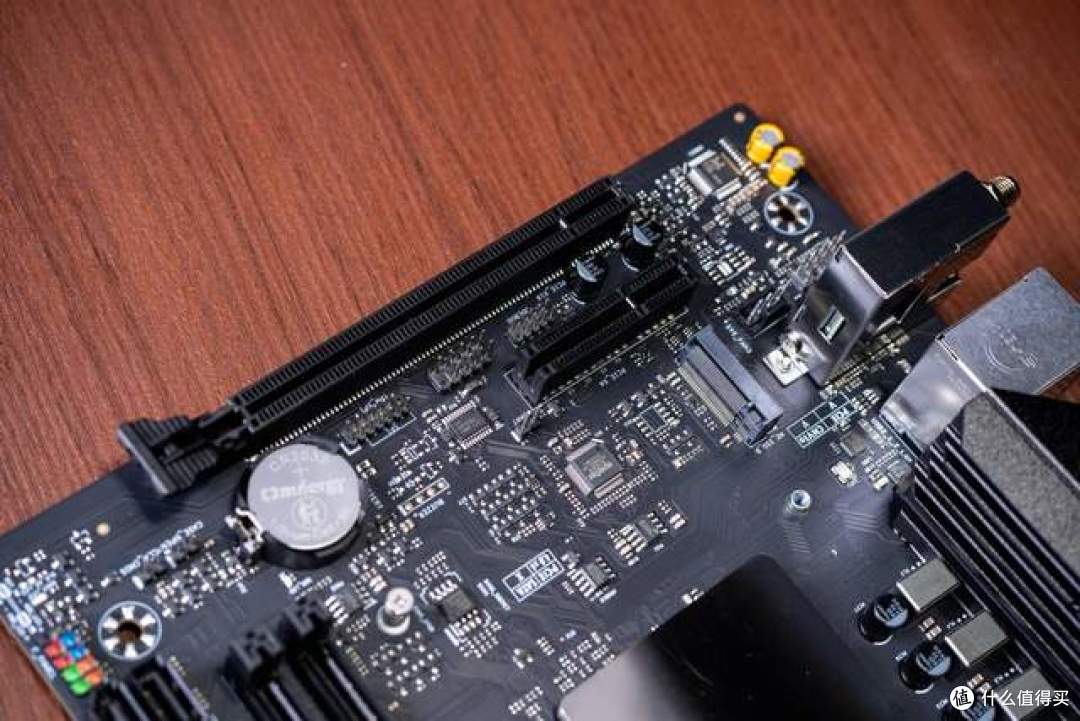

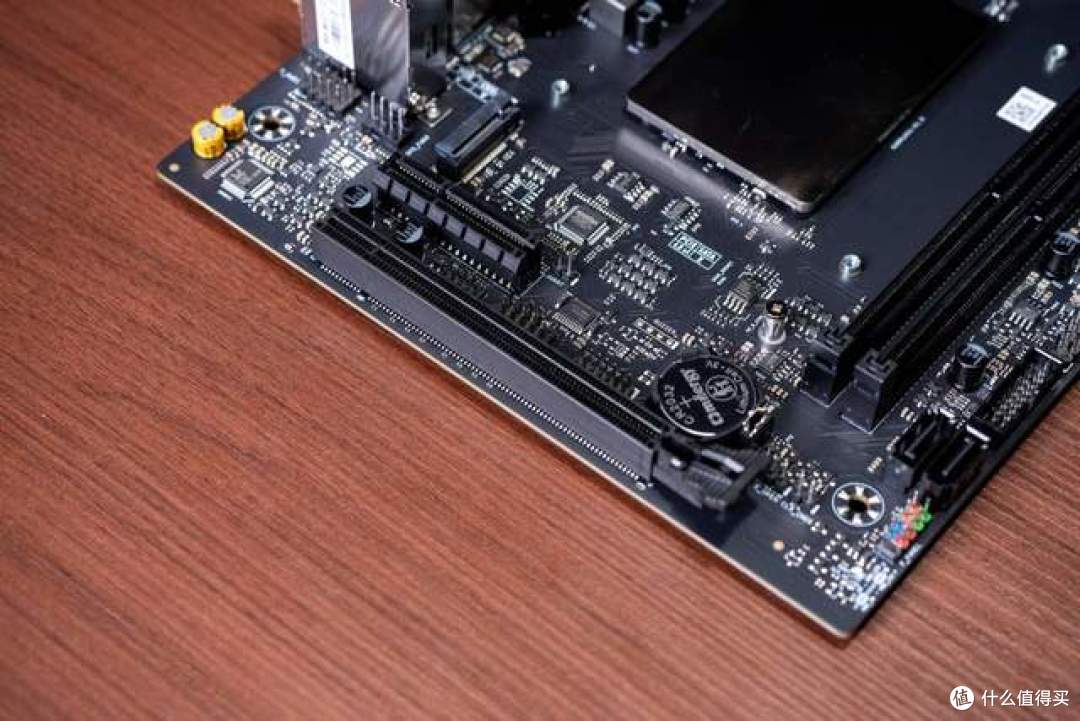

底部的扩展设计则是留齐了PCIe 3.0 x4和PCIe 5.0 x8速率的两条扩展插槽。其中3.0x4使用了无尾设计，如果有x8长度的设备也可以正常安装，但是X16设备会和尾部的电池冲突。

PCIe 5.0 x8则提供了x16的槽位，但是因为设计限制，未提供原生的拆分，这位置简直就是Arc B50的专属位置，当然，我没有高端的ARC B50。

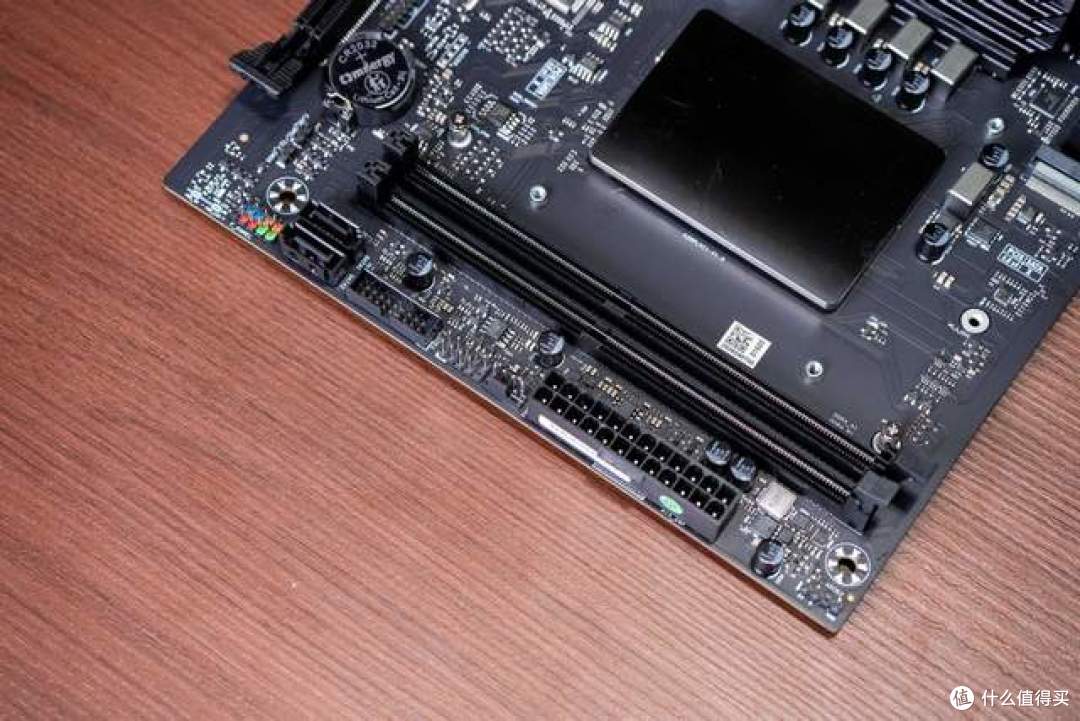

内存槽位则给到两条，最大容量支持到96G，但是目前市面上应该没有常见的单根48G的DDR4产品，毕竟DDR4还不兴3GB的颗粒，此外还提供一个USB 3.0前面板接口、一个USB 2.0接口，2个SATA接口以及一个5V ARGB接针，并可以在BIOS内实现灯效的控制。

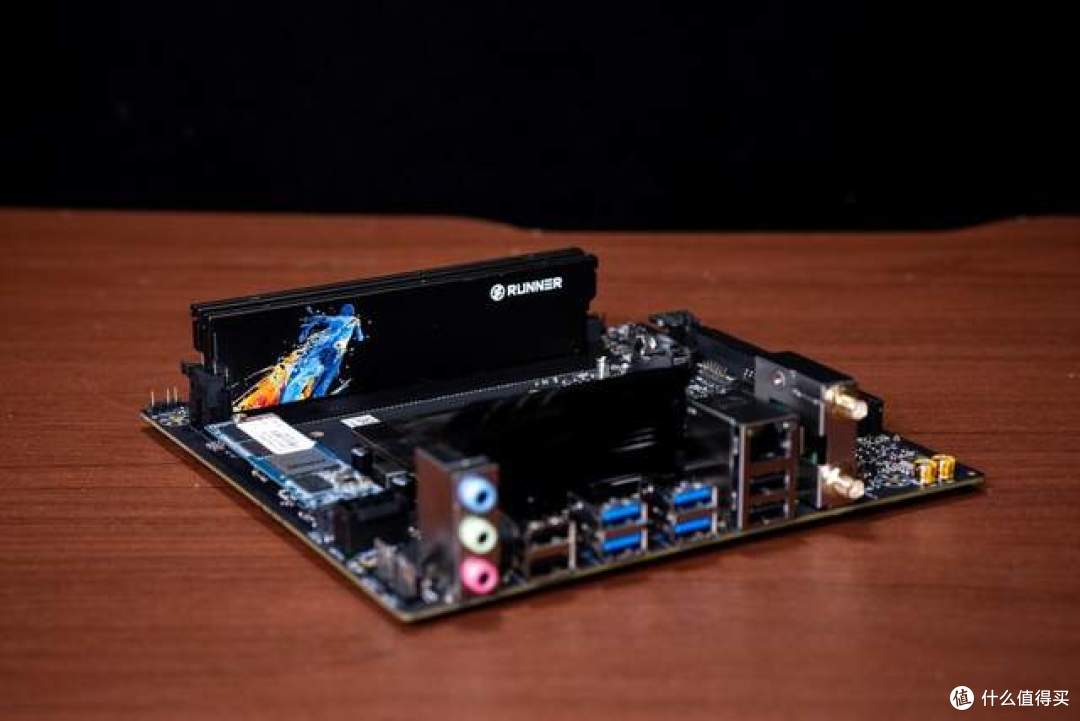

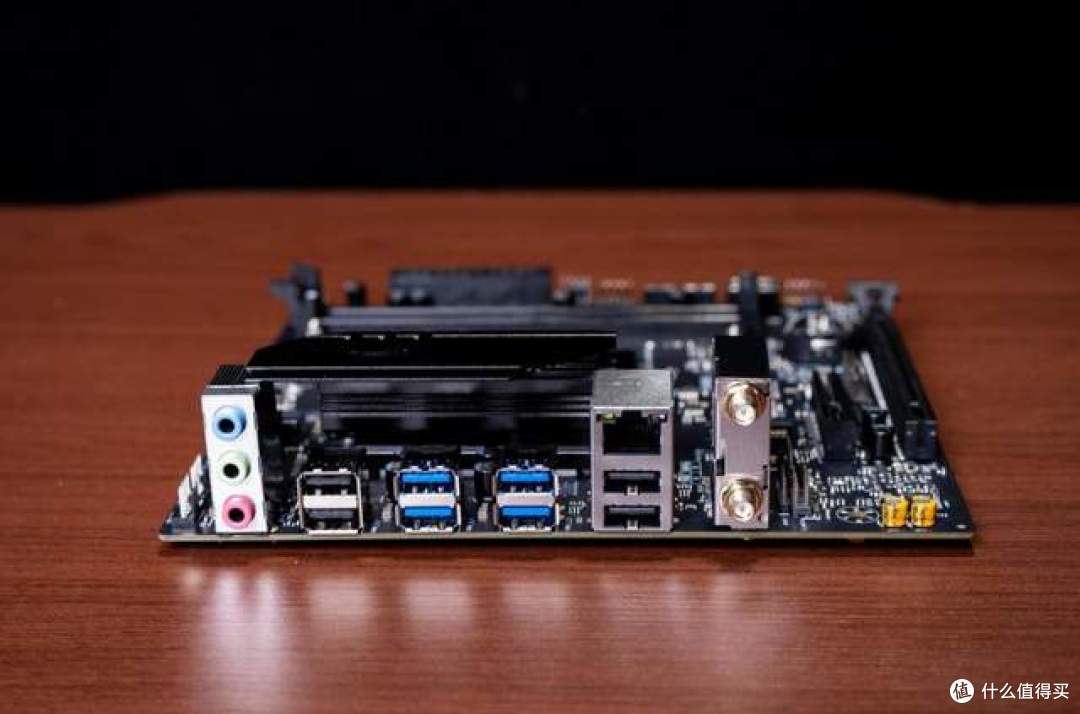

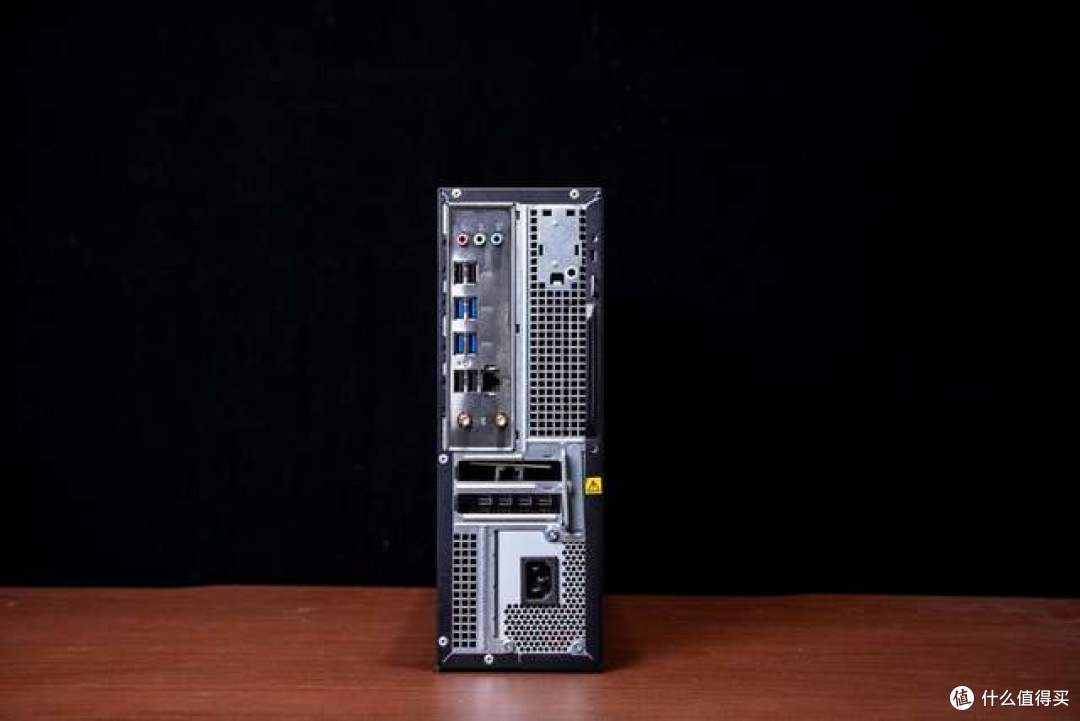

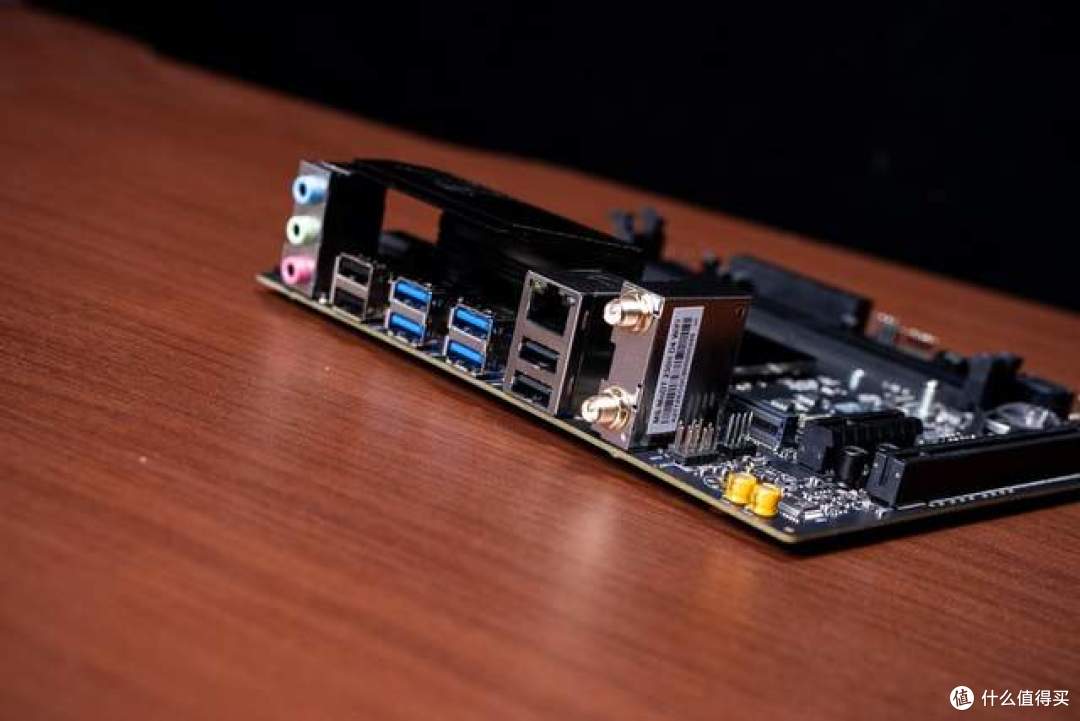

接口设计上，提供了海量的USB 2.0（4个）和4个USB 3.2 Gen2，以及千兆网卡和三个音频接口，音频芯片是小螃蟹的ALC897。

还提供了WIFI接口，支持PCIE和CNVI双协议，附带的是MTK 7902 WIFI6 入门级无线网卡。

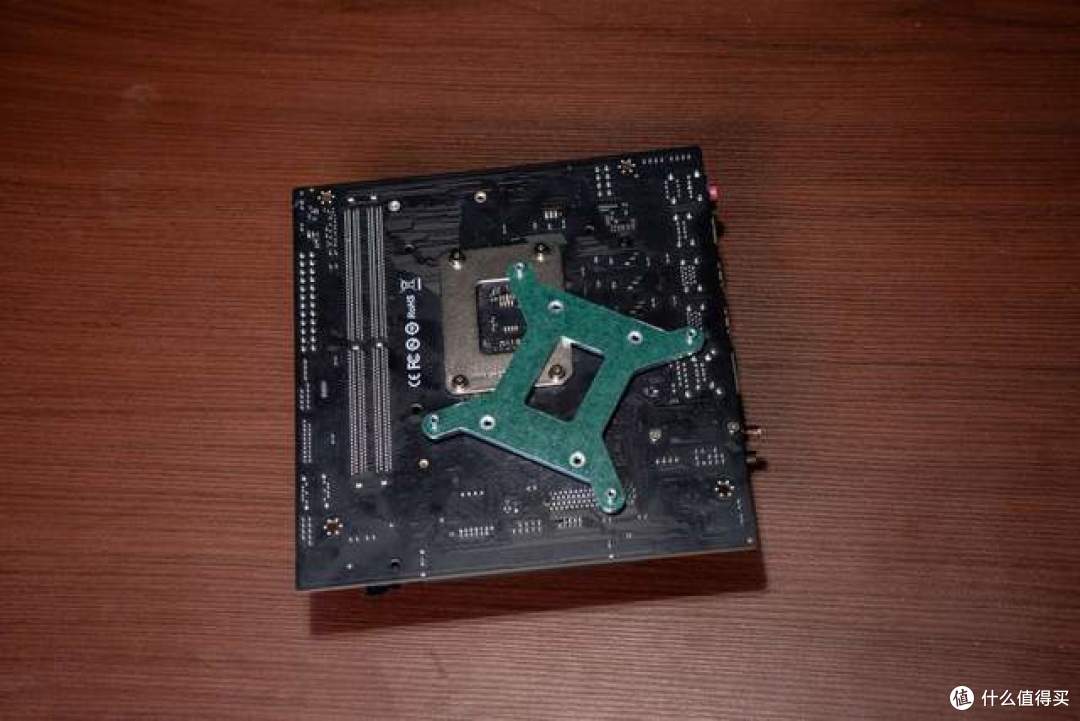

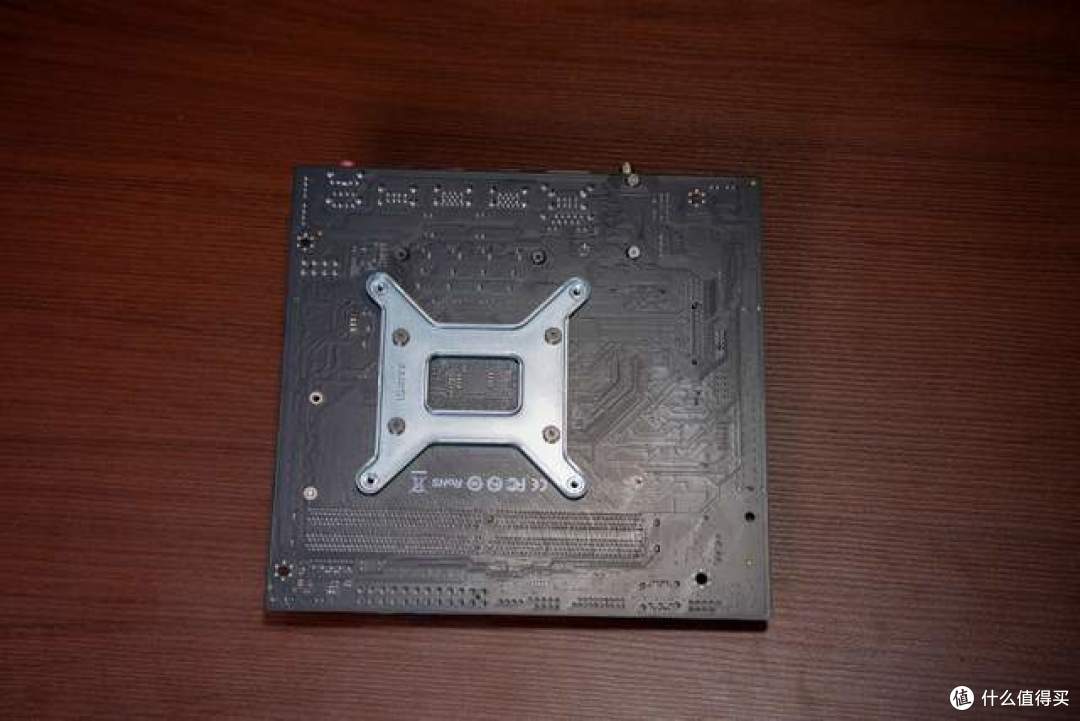

背部可以看到铭瑄的独特设计，并没有使用传统的LGA底板，而是采用了带有四爪的螺口底板，可以说是专为下压散热以及大霜塔这类部分螺丝下拧的散热器设计。

当然，我毕竟还是有一定的探险精神，明确了主板的第一时间，就从淘宝购买了普通底板并进行了更换。这样理论上就可以安装各种散热器了。

主板也就看到这里。

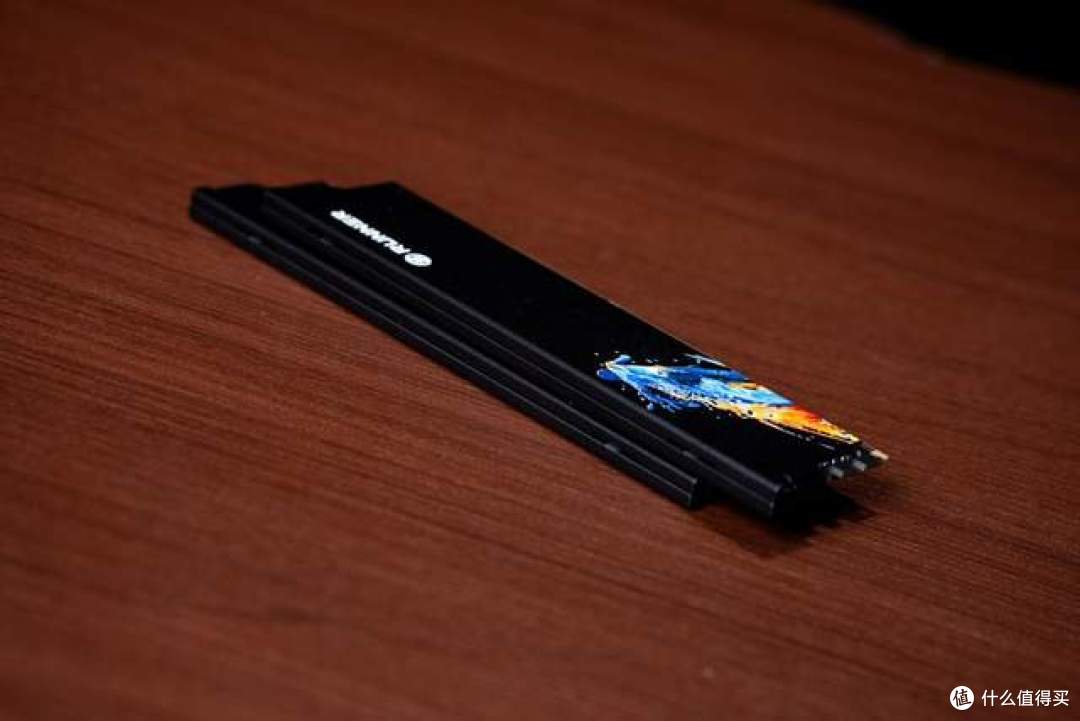

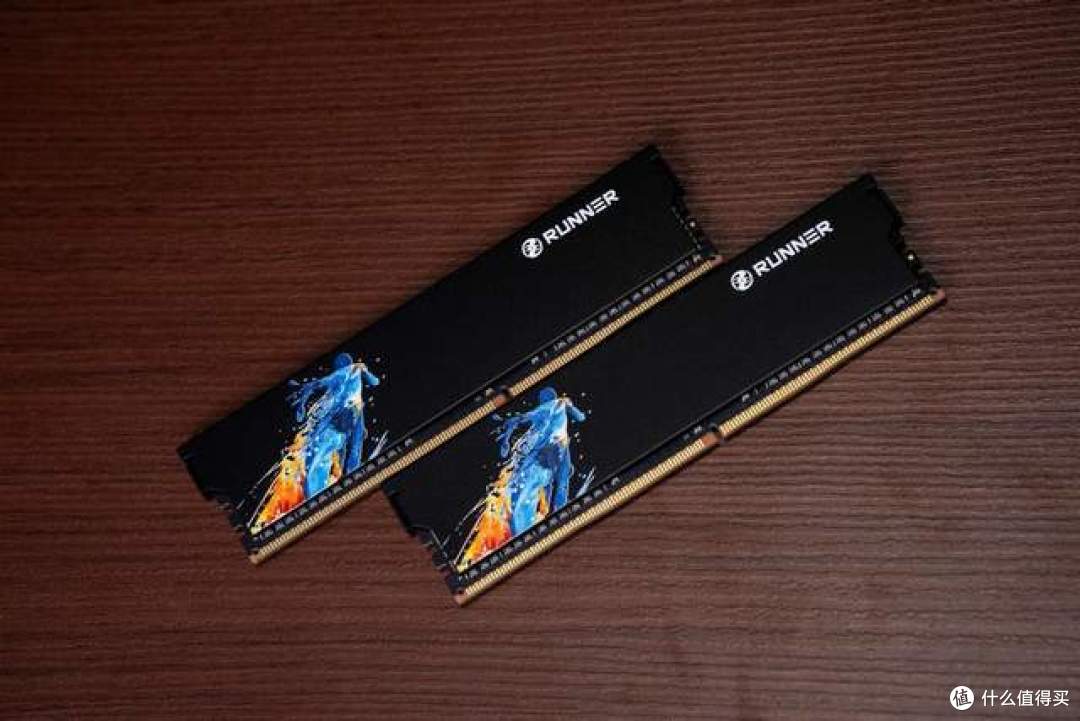

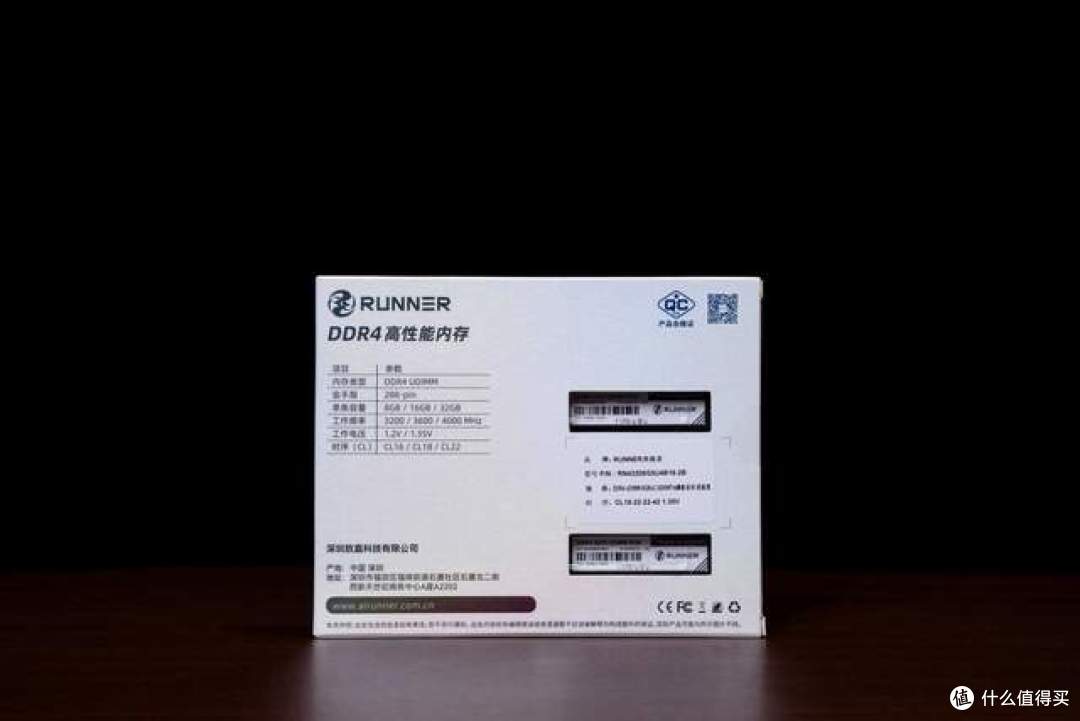

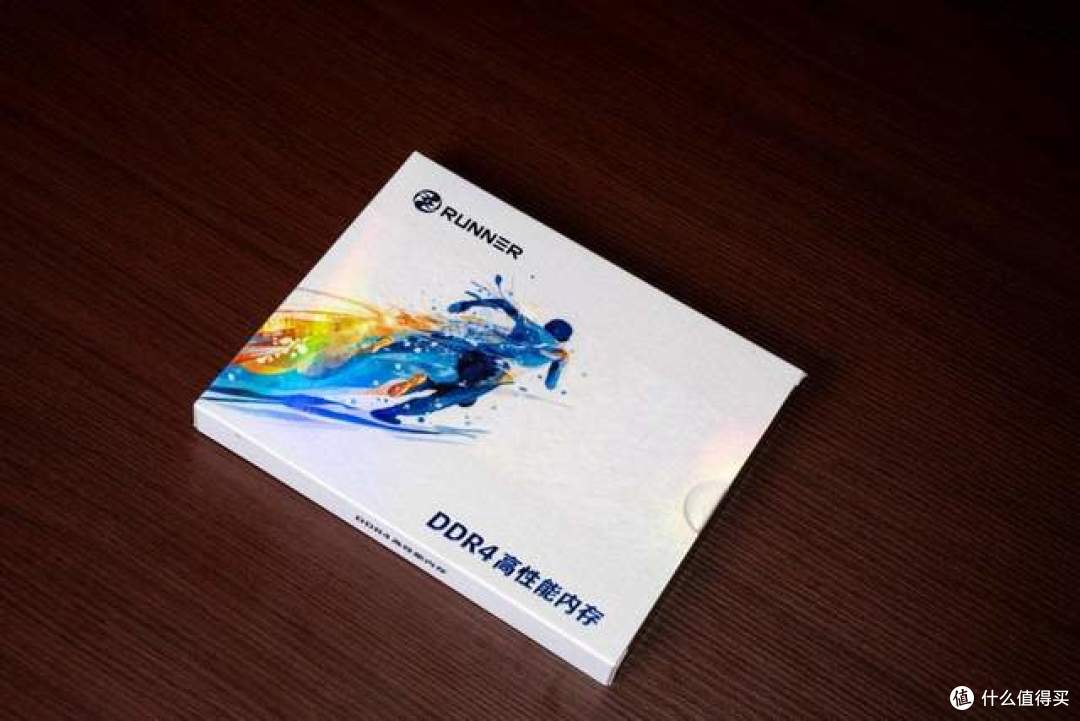

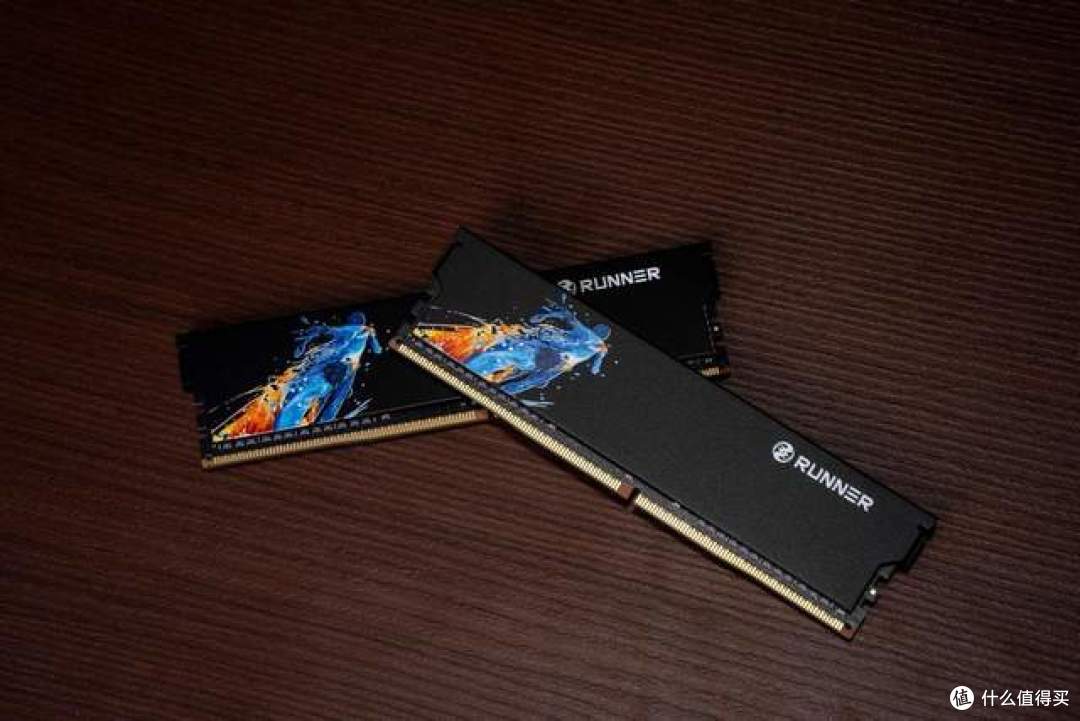

内存 奔跑者 8GBx2 3200CL18 瞬影 暗核黑套条

内存选择了最近比较火的一个品牌，名为Runner 奔跑者，也有一段时间了。并不是闪存涨价之后突然冒出头“干一票大的”的投机牌子，背后应该是盟创和三星的团队，都是有行业经验的老兵。

因为DDR4内存的特性，组建双通道还是非常有必要性的，不然无法发挥出读写应有的性能，会拖后腿。单条容量涵盖8-32G，频率也是从3200-4000，产地是深圳。

Runner，跑男？选择他的原因也是主要是目前价格也比较便宜，京东自营、终身质保。

马甲设计还是显示出诚意，压铸马甲全包覆+彩印。

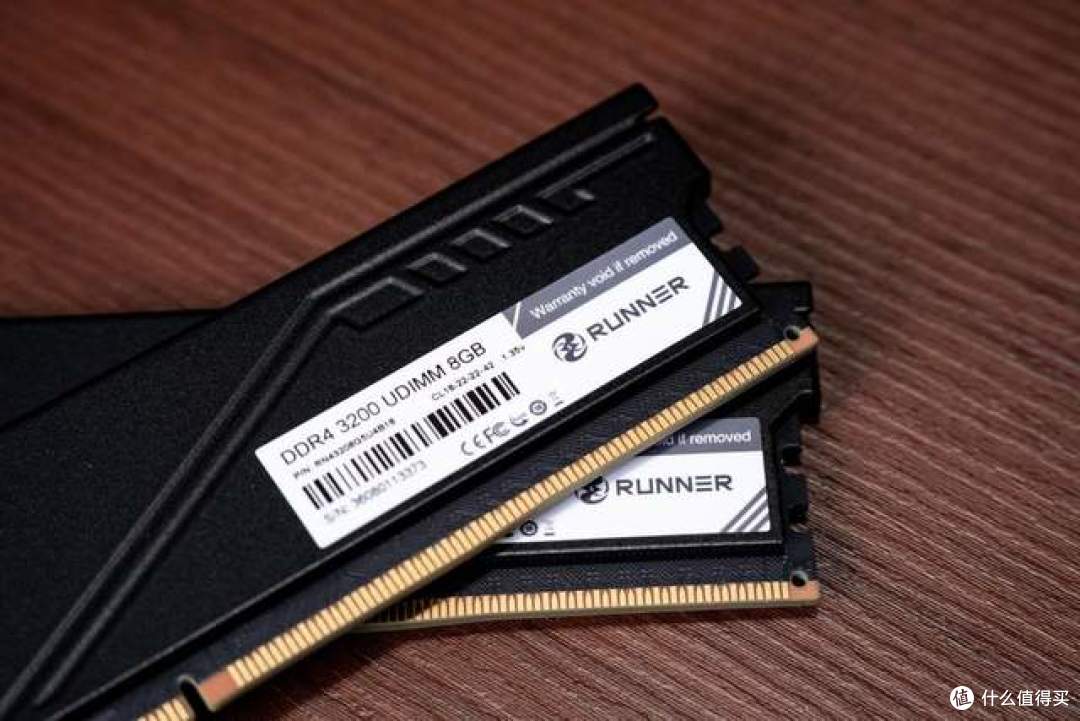

UDIMM 3200 CL18-22-22-42 1.35V，DDR4因为不涉及PMIC，看似没有技术门槛，实际上主要是颗粒的筛选，兼容性和稳定性测试，毕竟稳定才是关键。

整体高度不高，不会和散热器产生干涉。马甲接缝做了压合处理。

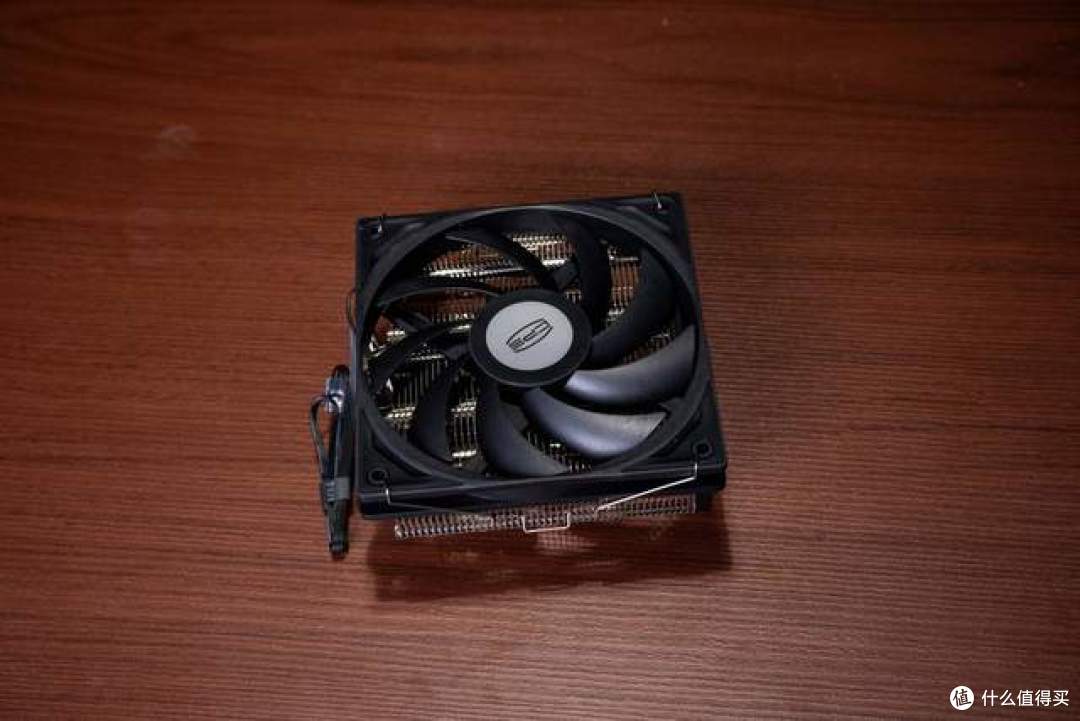

散热器选用的是大型下压散热器

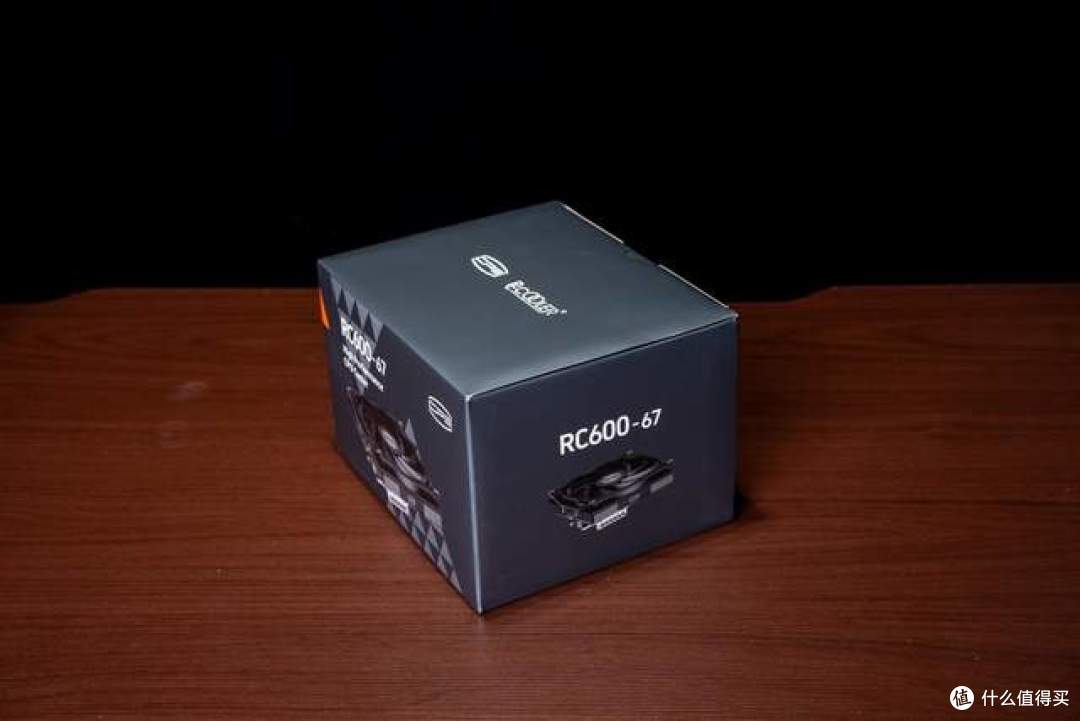

超频三 RC600-67

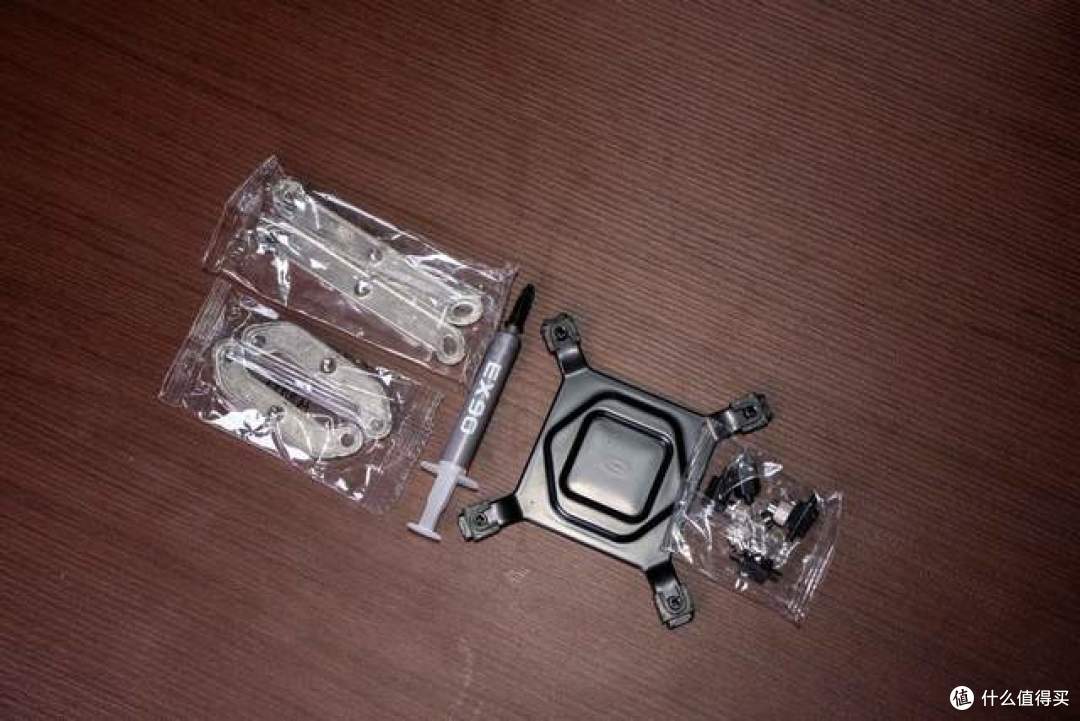

配件也比较简单，就是超频三的家族式扣具和一条EX90硅脂

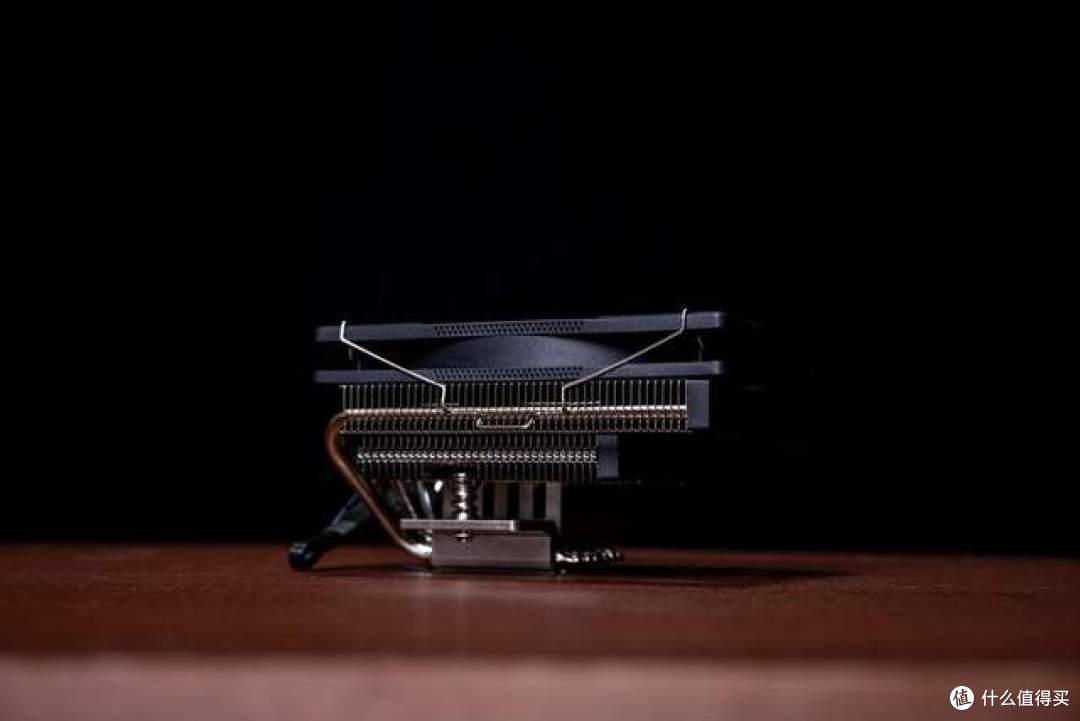

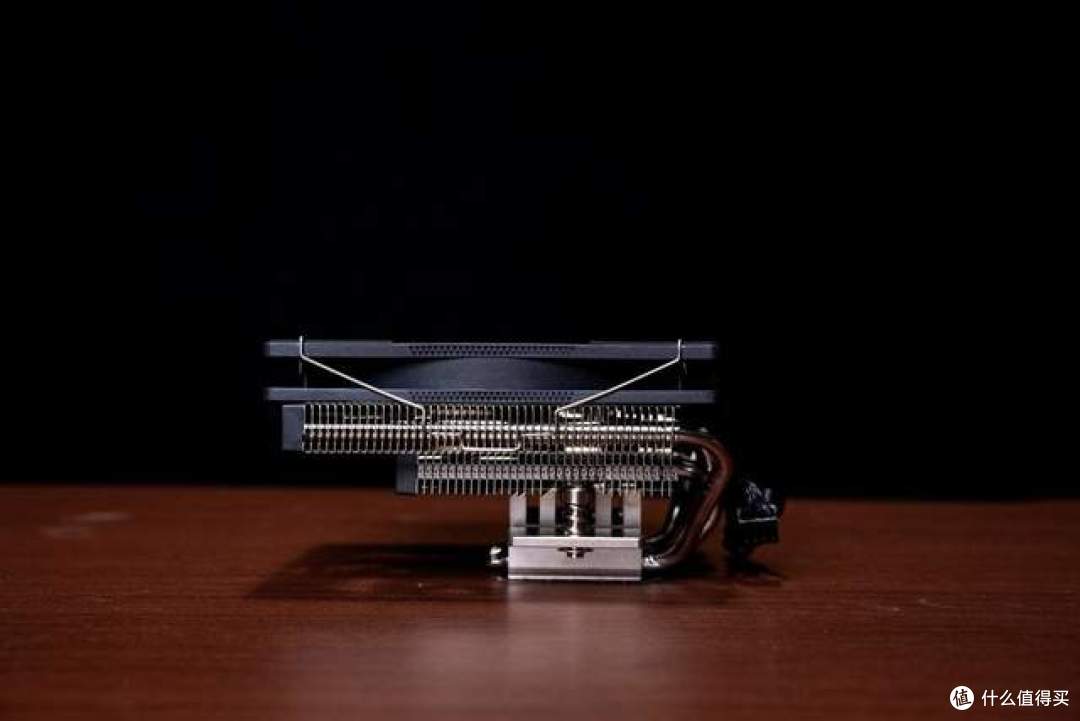

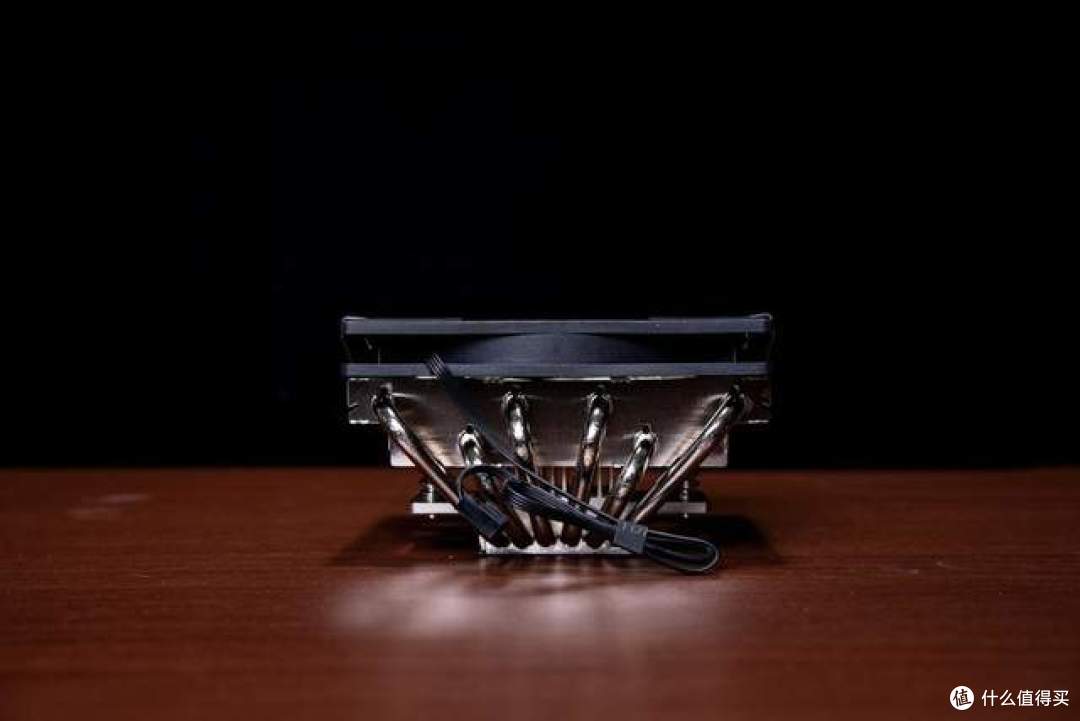

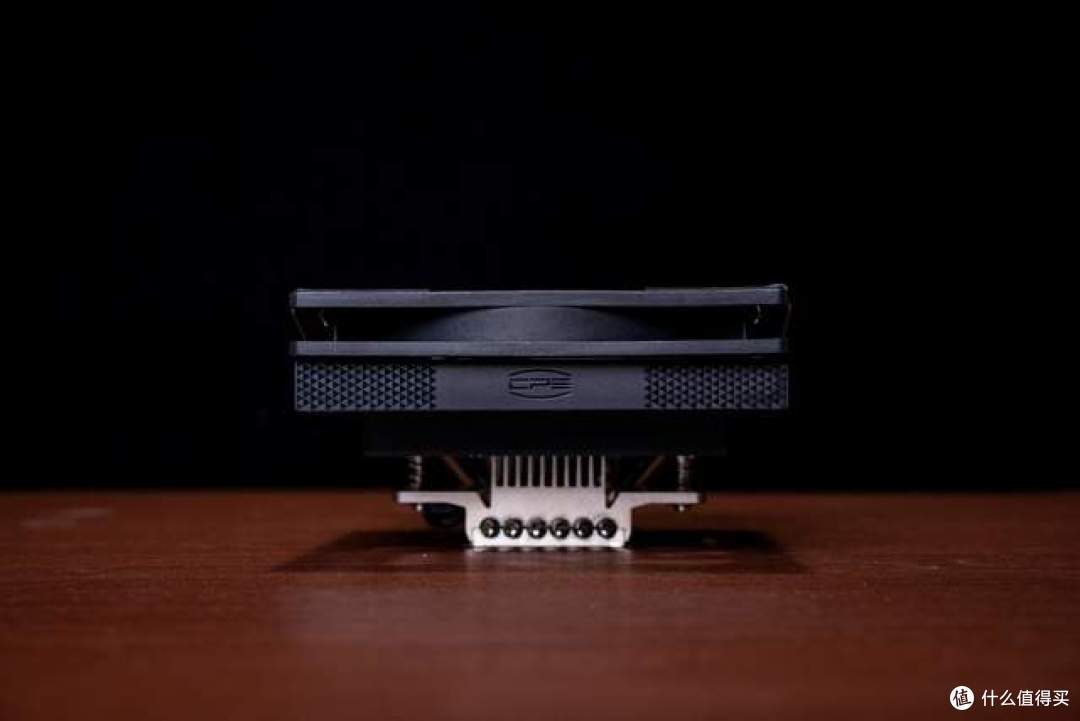

整体高度67mm，算是下压散热器的黄金尺寸。全铜回流焊底座采用了CNC微雕工艺，对发热位置能提供更好的覆盖，

折Fin工艺的鳍片设计搭配6根镀镍热管，提供优秀的热传导效率。

针对当前内存、VRM散热片尺寸专门做的避让设计呈现出双层结构，提供优秀的兼容性。

大量三角形的应用和CP3的LOGO丰富了企业文化中“三角型”稳固可靠的表达。为下压散热器鳍片设计顶盖也是超频三的特色。

12015规格的轴承扇转速达到2200Rpm，风量很有保证。四周还有硅胶垫的减震设计。

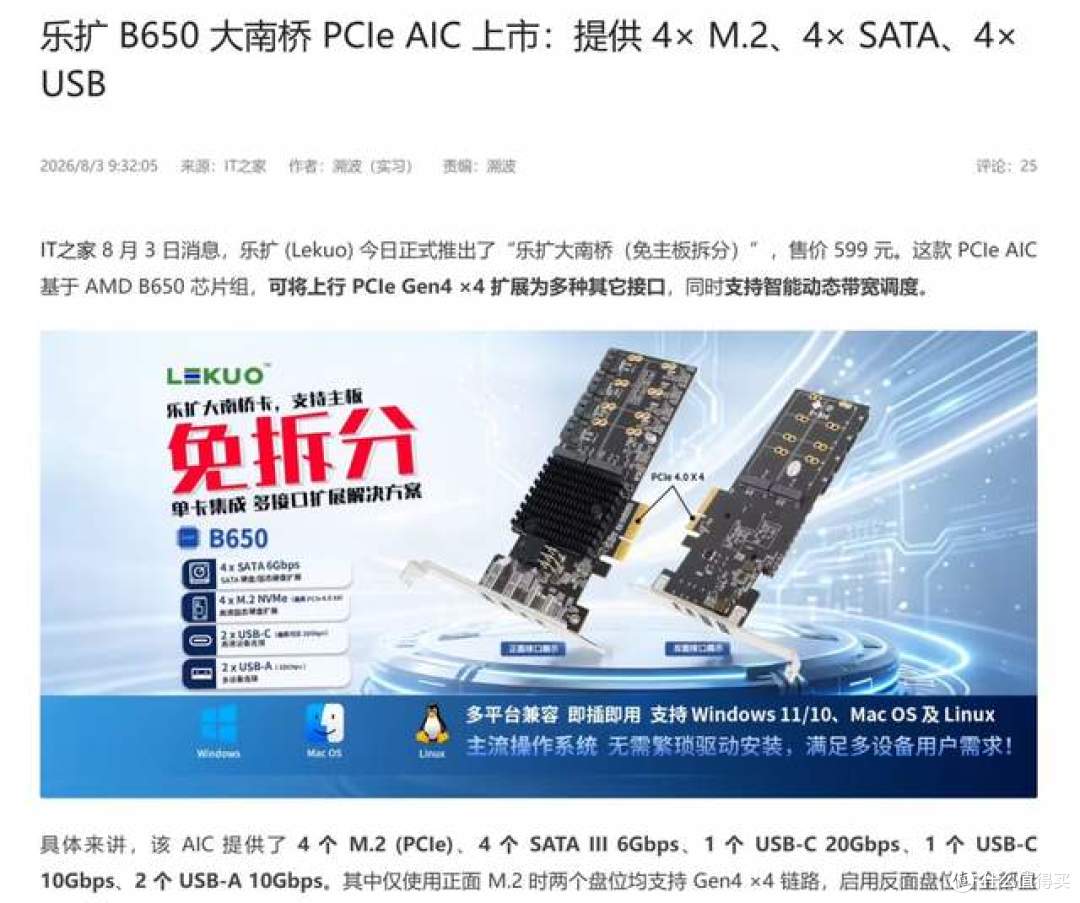

其他配件则完全是我装机瘾犯了提供的试装机。因为其丰富接口的存在，感觉可玩性还是非常高的，当个高主频的14400F主机也完全没毛病，加独立显卡做NAS或者AIO，还留出一个PCIe 3.0 x4做扩展，甚至是最近新闻看到的这个讨论度很高的乐扩大南桥！

“Prom21：没想到吧，孩子们，还是我！”就是不知道对Intel的支持怎么样……

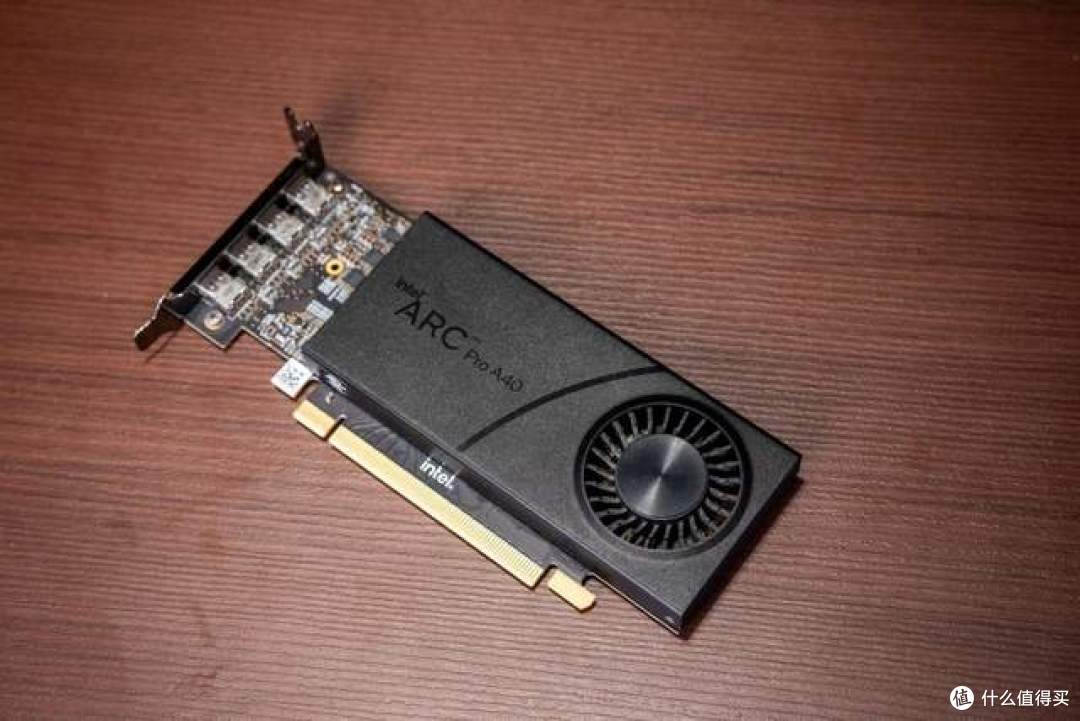

当然，我这里试装的就是我的A40 PRO 6G还有一块找不到半高挡板的AQC113C，A40 PRO自从铭凡MS 01退役就一直闲置，AQC113C速率则正好是3.0x4，我还是搞不太清楚他和4.0x1的AQC113具体存在什么区别…

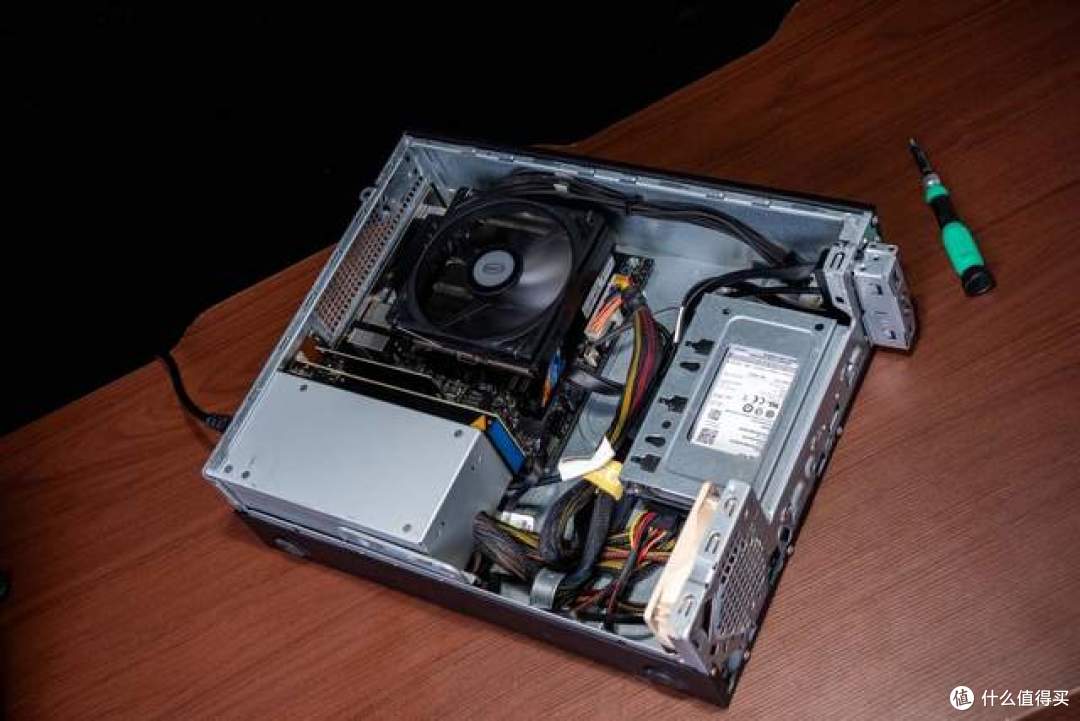

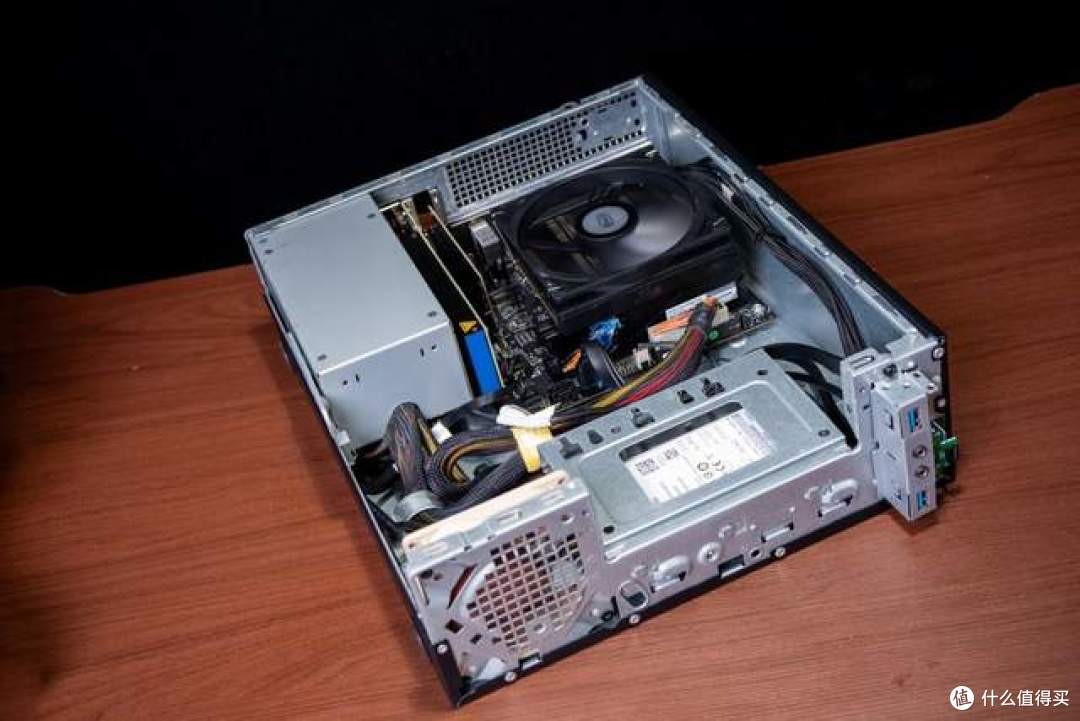

安装也实在是特别愉快。拧点螺丝就上去了。

甚至我第一次知道。。。这TFX电源两边的豁口是干嘛用的。居然是固定位，好家伙。买了一根8Pin的延长线，不然SS300的自带线材也不够长。

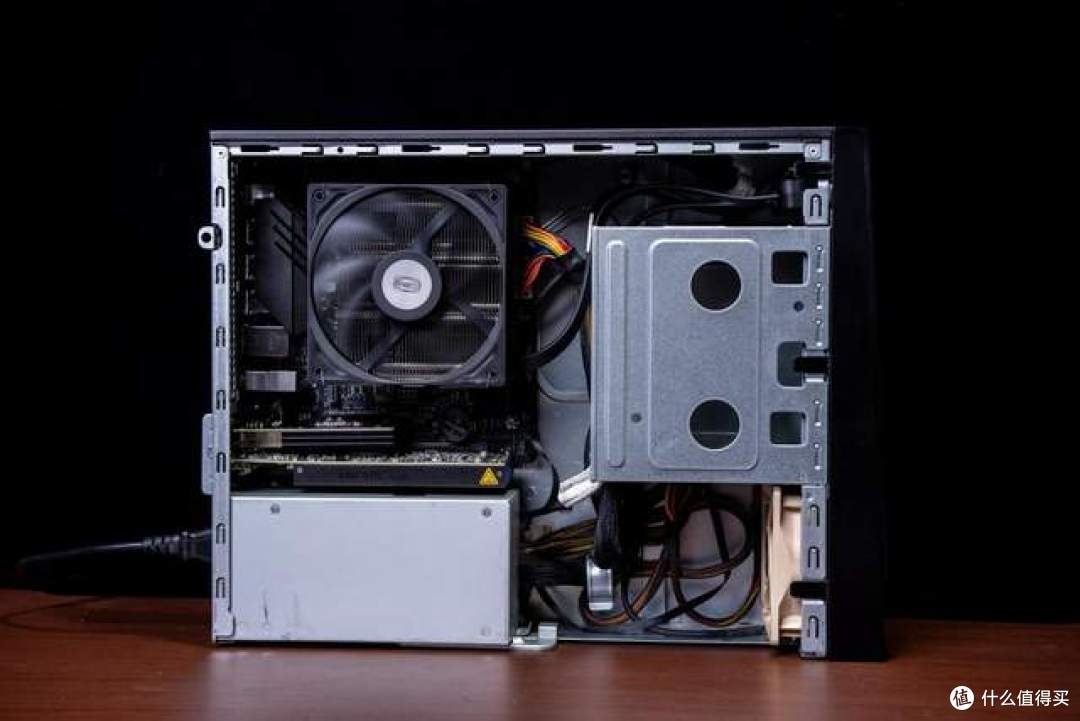

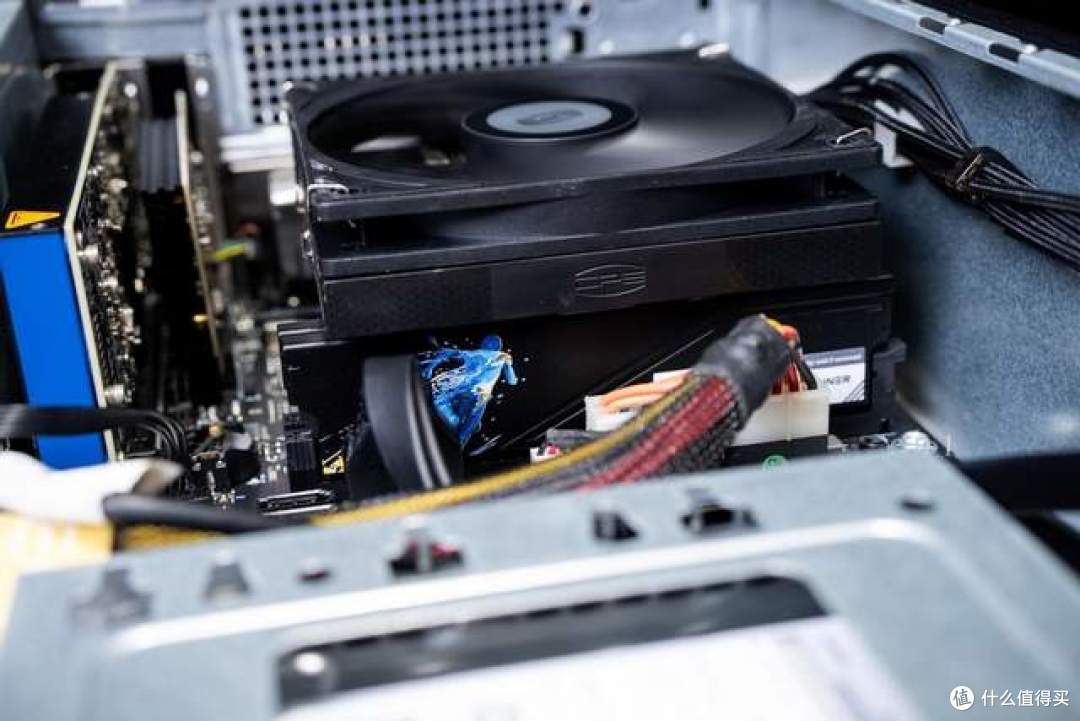

内存和散热的组合也是妙到毫巅，几乎是差1mm都会冲突的程度。之所以选择这个方向，是正好用上主板侧板的挖孔，提升散热进风量。

没有半高挡板的AQC113C完全属于是飘荡的状态……线则可以全部理在硬盘仓位的一侧。

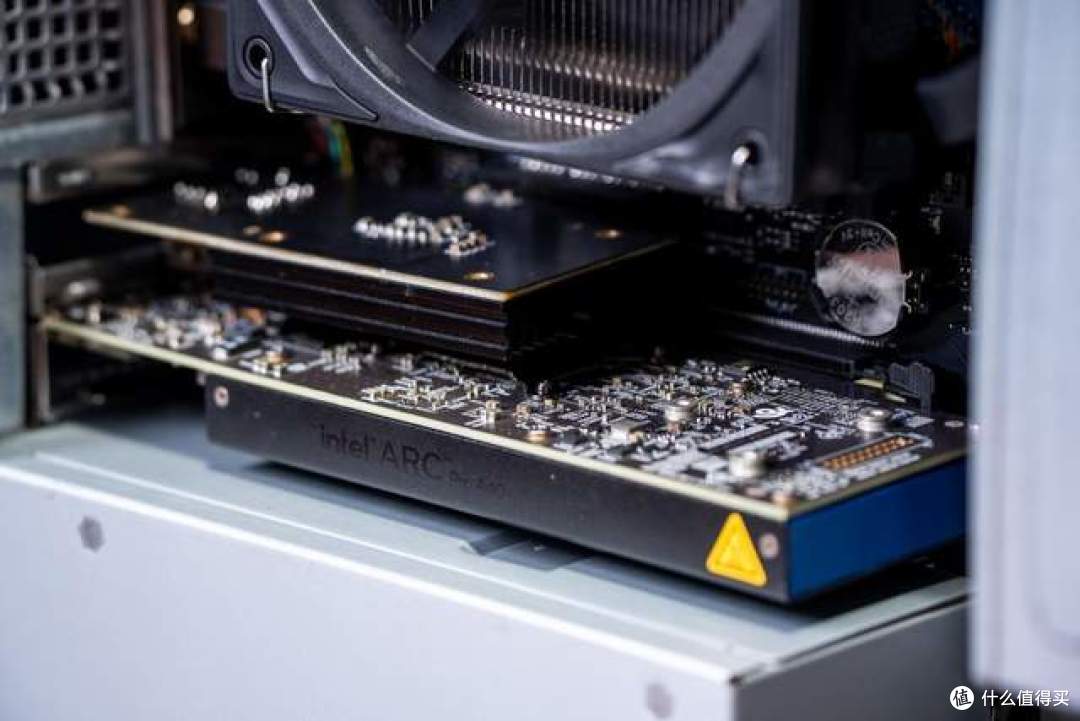

这全长的PCIe 5.0 x8，可玩性真是非常高了。

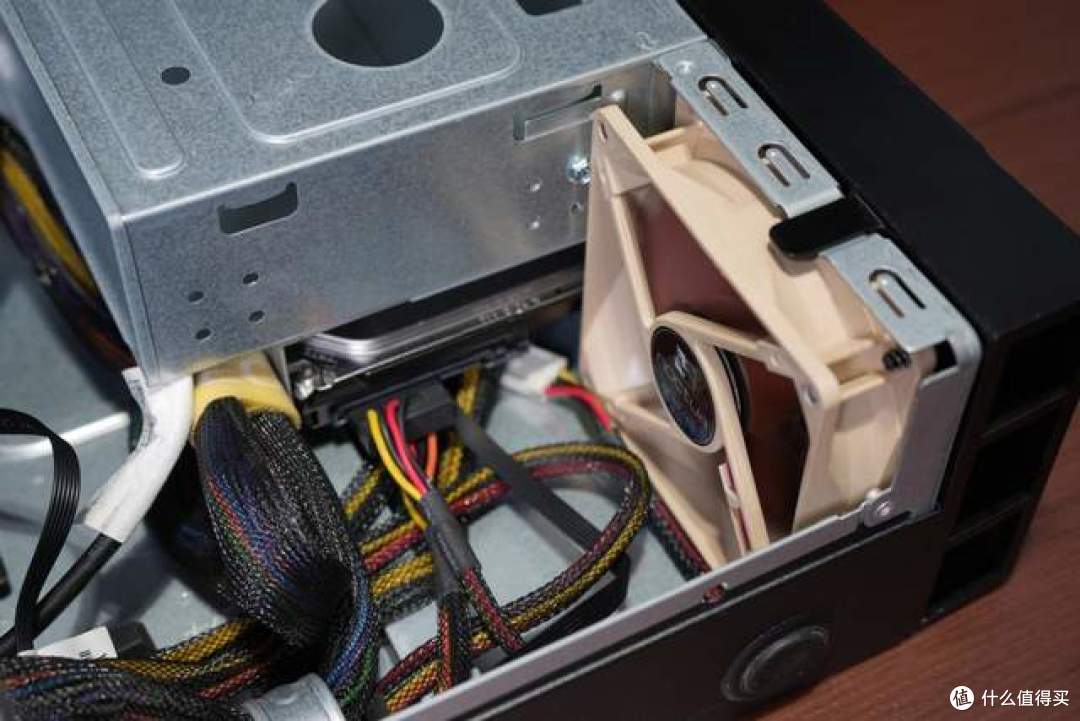

前面板可以加装8或9的风扇，我找了个1600转的B9，便宜他了。

剩下要让他自己琢磨的，就是到底买个什么半高单槽卡了。当前主流选择就是1050Ti、3050还有一个邪修就是闲鱼手搓的残血 RTX 4060 Laptop，功耗在75W以内，同样也不需要供电。

我还提议弄个TFX转Flex转接板，大瓦数FLEX电源还是非常多的，空间释放掉就可以装双槽半高卡了，比如RTX 5060 LP或者最近讨论都挺高的RTX 9060 XT LP。可以说在维护难度上无限趋近于0，甚至还留下个光驱位可以随便折腾……[比如1x3.5+2x2.5扩展，或者装一个ICY DOCK的4xU.2]

流浪的AQC113C，真是给我笑死

这装机相较那些个公式化的套用，可真是给我折腾爽了。

性能介绍：

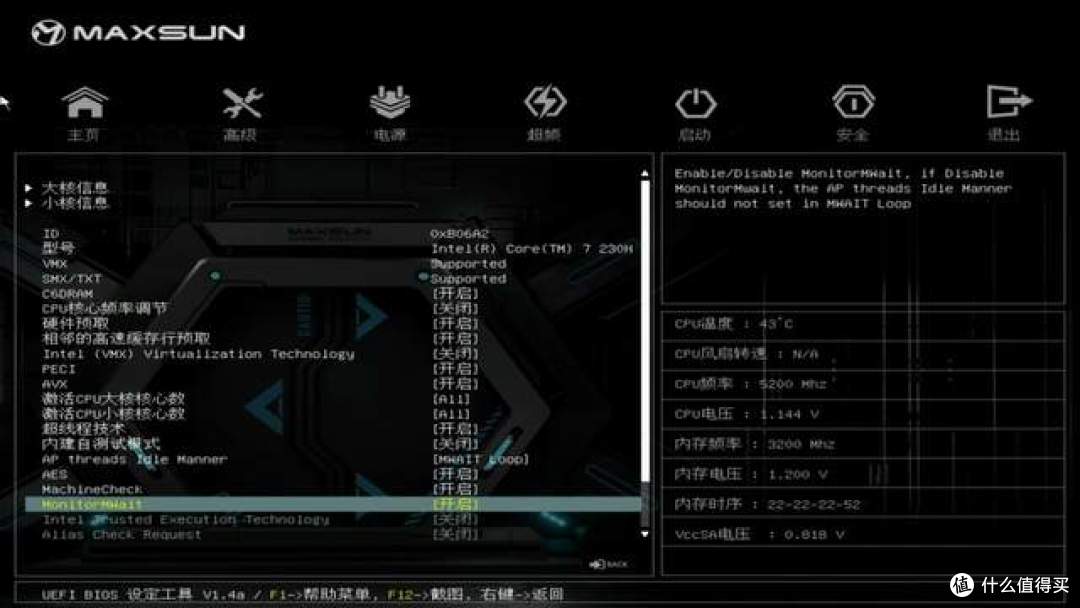

BIOS：

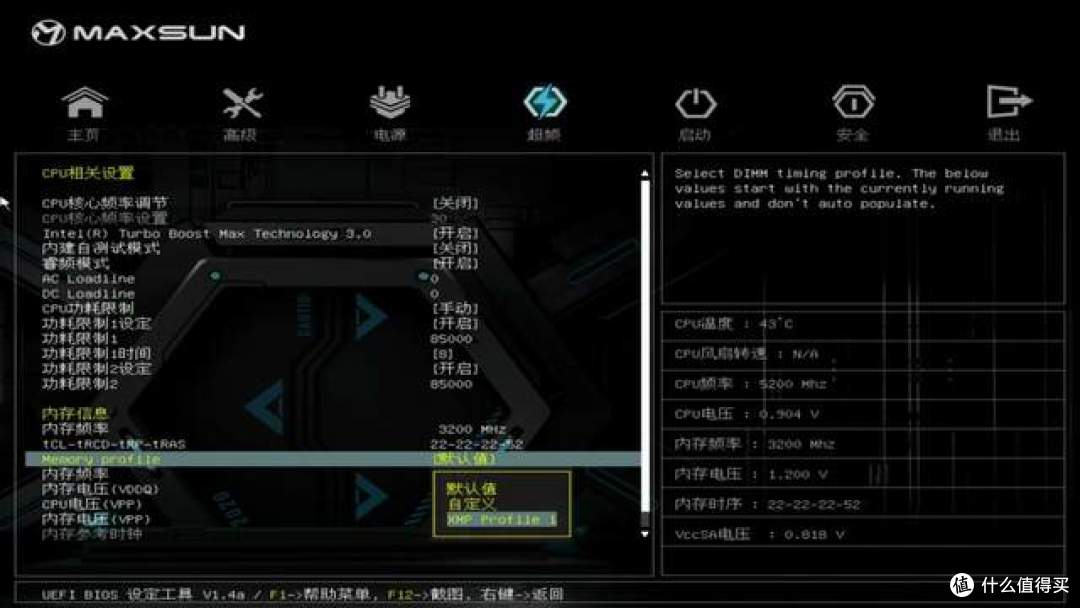

既然用的是UDIMM，那XMP就不能含糊，BIOS里直接开。

除此之外还能看到，Power Limit给了保守的85W。这也给性能提升留足了空间，后面我们折腾折腾。

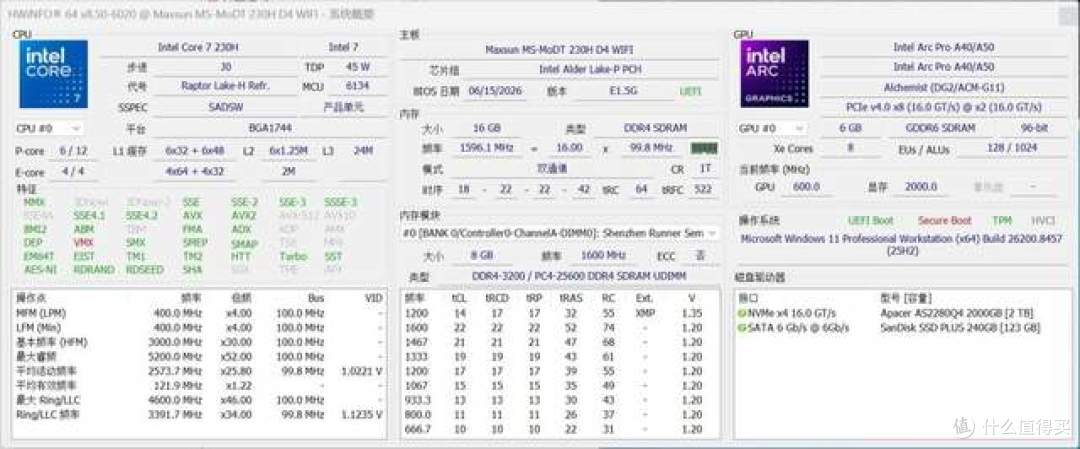

HWINFO

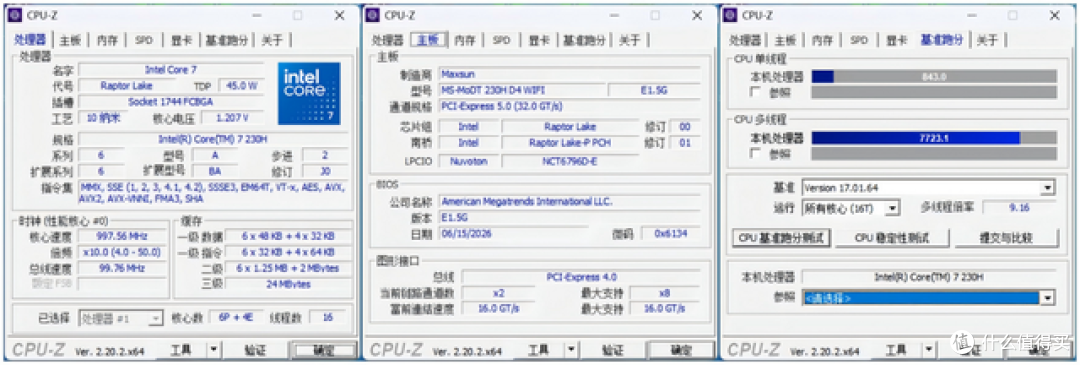

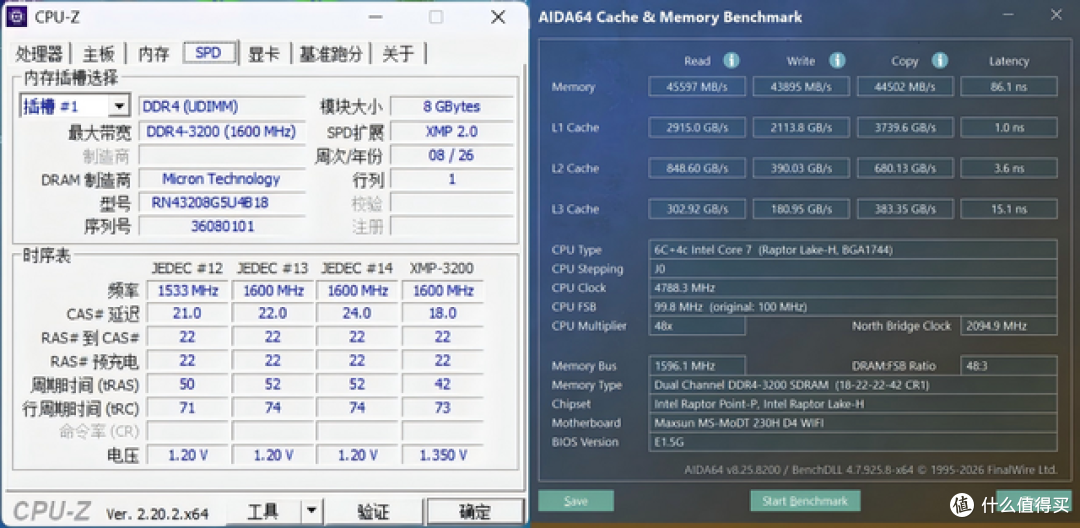

CPU-Z

内存颗粒提供商是美光，支持JEDEC+XMP 3200C18。稳定使用没问题。

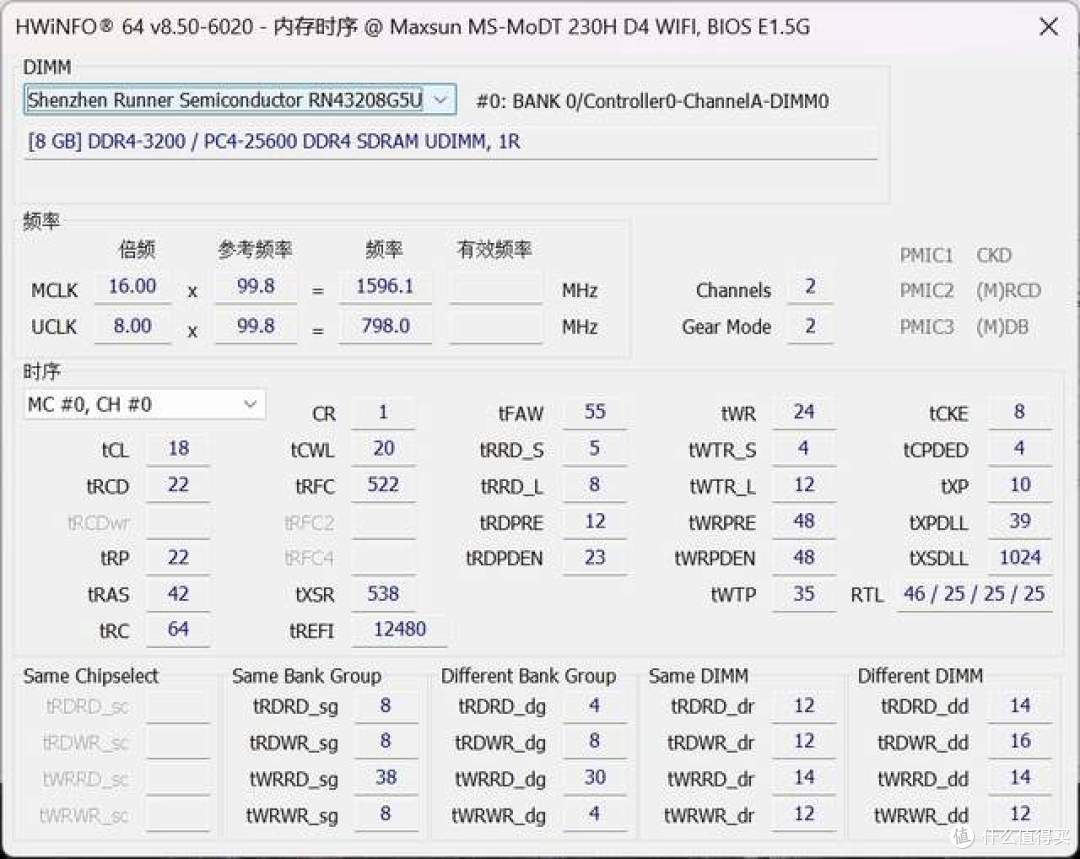

内存时序

上面提到了可以在BIOS调整PL1/PL2

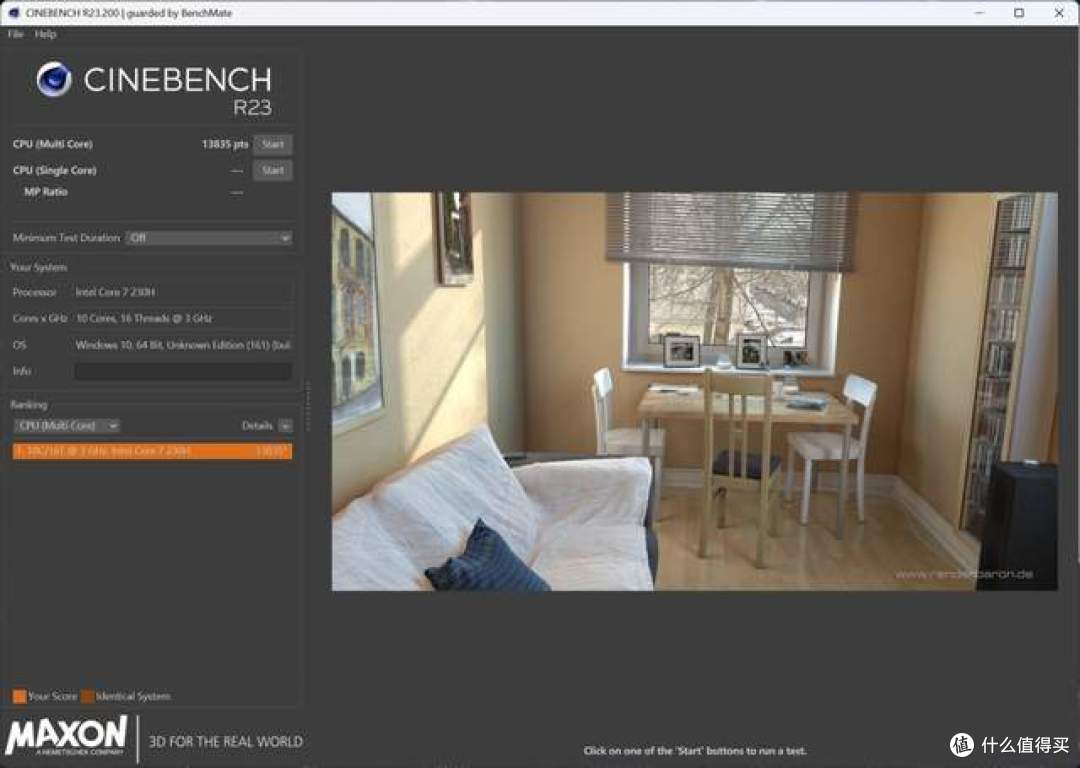

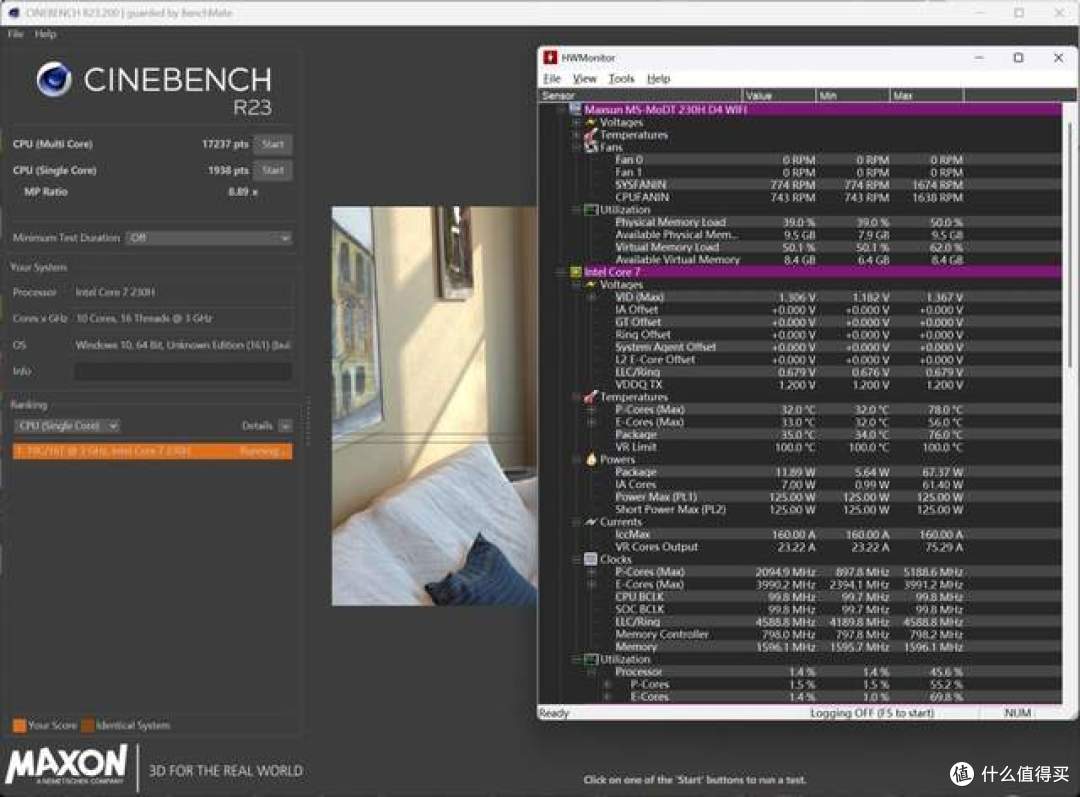

我先搞了个125W，Cinebench R23到达了和台式机酷睿Ultra 230F一致的水平。但是散热压力还是过大。

向下又摸索了一下，最后控制在105W/125W,R23跑分14000左右，性能、温度平衡，不过热不降频。

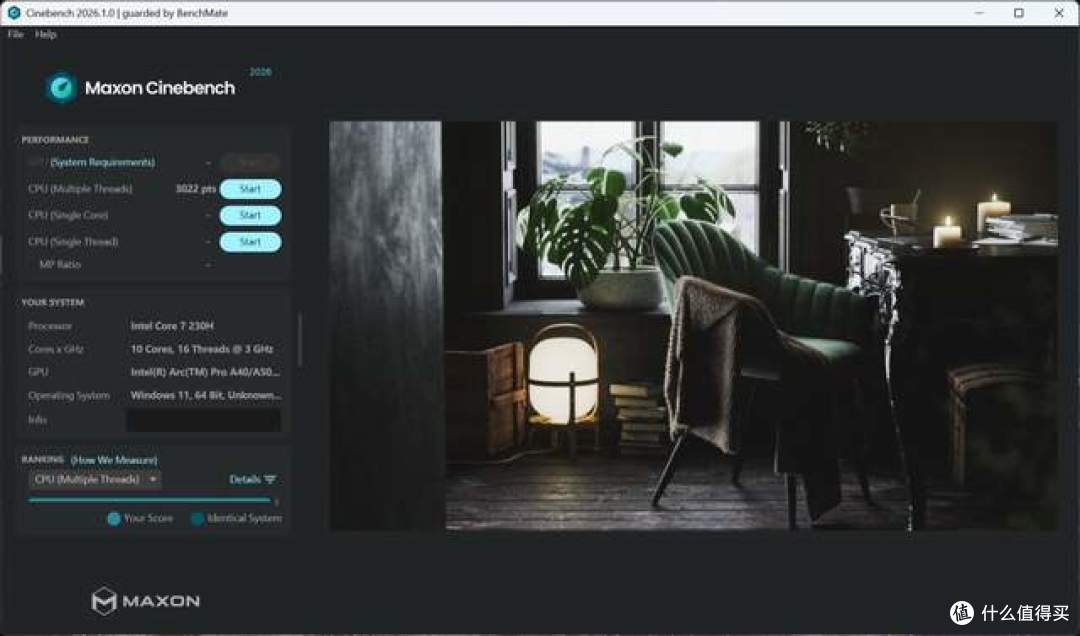

Cinebench 2026

3DMARK CPU Profile

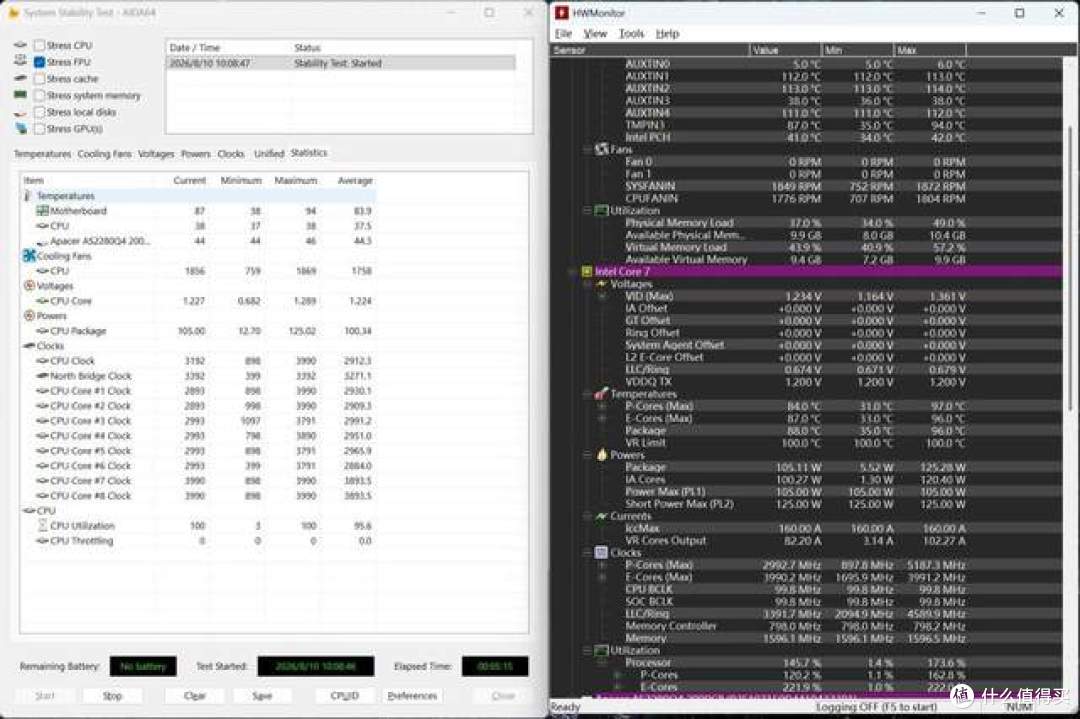

烤机大核主频维持在4GHz左右，温度在87度左右，表现还是非常优秀的。

总结：

继去年的普通联想钢箱外，这一次再次因为需求而发掘出了非传统结构的“超薄”箱体，思绪也回到了过去，那个为了15块钱的差价坐一个多小时公交车去上门买千兆网卡的年纪。

现在的市场虽然产品越发趋同，对于当下糟糕的环境，仍然有着无穷的DIY的乐趣。

铭瑄这块MODT主板，在我看来，上限还是非常高的，虽然受制于板型，很多ITX机箱玩不了，但是扩展性上可以挖掘的点很多，特别是网卡接口都还有再开发的可能性，确实值得一玩。
