ADAS摄像头镜片固定选型记录：M3349的选择依据

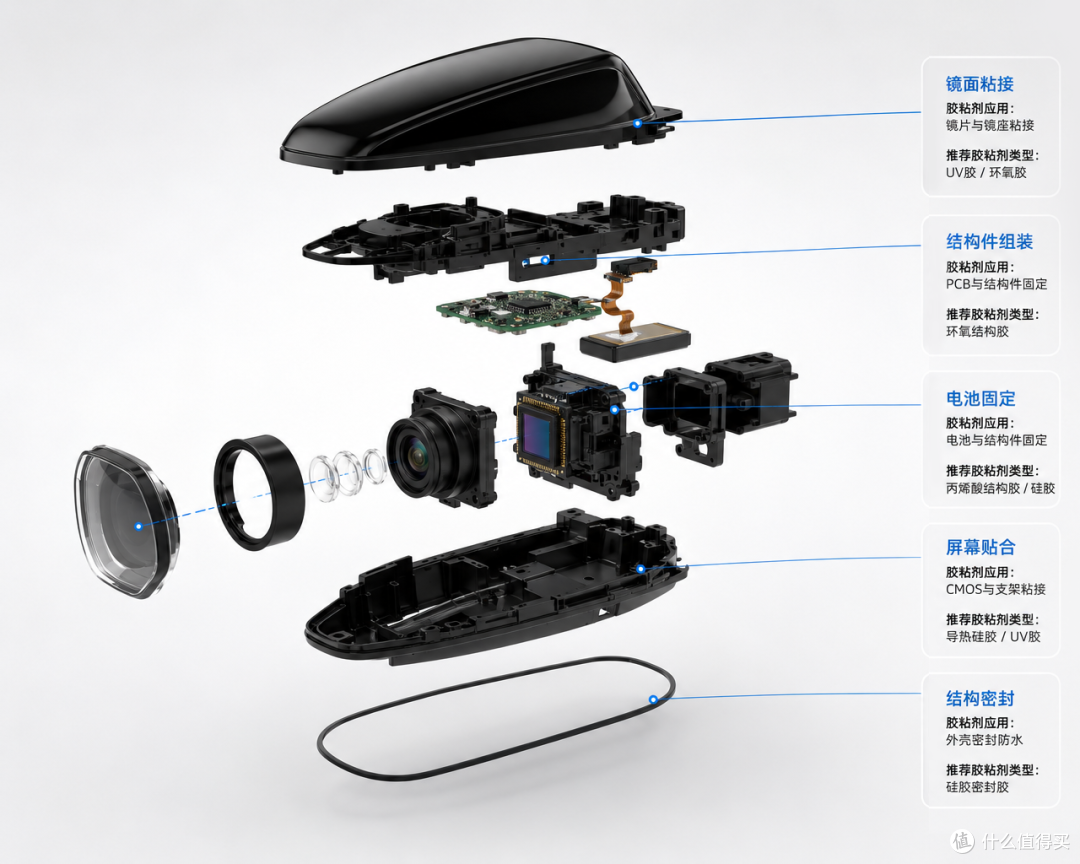

两处镜片固定，两种选择 这款车载摄像头产品中有两处需要固定镜片的位置，分别采用了不同的胶水。一处是倒车影像侧的后组镜片固定，选用了乐泰58C3；另一处是ADAS前摄主镜片固定，选用了DEAMCHEAS M3349。本文记录后者的选型过程，说明支撑选择M3349这一判断的测试数据。

两个位置，要求差别明显 位置A（倒车影像）环境温和，工况侧重防水、抗震、低温启动；解像力满足泊车辅助即可，无长距识别需求。选胶以工艺成熟、成本可控为主。 位置B（ADAS前摄主镜片）的要求是另一个量级。前摄模组固定在前挡风玻璃内侧，需要识别150米外的行人和车辆，对镜片的几何位置稳定性极为敏感。除此之外，该位置还要满足：-40℃到85℃的宽温度范围、十年以上的产品寿命、数千次冷热循环和持续振动载荷，以及对光路的零干扰。前期也讨论过是否统一胶水体系，但实际评估后发现，两处位置在寿命目标、温度条件以及光学稳定性上的差异较大，因此后续没有继续采用统一方案。 位置B的选型从立项到确认共耗时约两个月，评估了四款光学级胶水，最终确认DEAMCHEAS M3349。

前摄位置的选胶难点 前挡风玻璃下方是整个车内热积聚最严重的区域之一。实测数据显示，夏季暴晒工况下，该位 置的模组壳体表面温度峰值可达 85℃以上，持续时间超过 2小时。加上发动机振动和路面冲击， 胶层长期处于热-力耦合的疲劳环境中。 前摄的胶层状态直接决定成像质量。高温下胶层蠕变，镜片位移达到微米级，MTF曲线就会下降，实测识别距离会缩短。第一版样机用的某款胶，85℃储存500小时后，镜片位移了约9微米，150米标称识别距离实测降低至125米。 冷热循环的问题在另一款胶上出现过。第800次循环（-85℃至85℃）时，切出胶层在显微镜下观察，能看到沿胶层内部分布的微裂纹。光线通过裂纹区域时发生散射，形成杂散光。 黄变的问题在第三款胶上明显出现，QUV复合老化1000小时左右，Δb已经超过1.0，目视能看出偏黄。装车实拍画面整体偏暖，算法团队反馈车道线识别的置信度下降了约8个百分点。 前期评估的四款光学胶中，M3349是唯一在三个维度上同时满足技术规范的。固化收缩导致镜片偏移±3μm，低于±5μm的规格上限；1000次冷热循环后胶层截面无微裂；折射率偏差小于0.002，胶层在光路中不可见。现定为后续样品试制阶段的基准材料。

M3349的测试数据 固化收缩：镜片中心偏移±3μm；对比样品为±12μm。ADAS前摄中，偏移对MTF影响非线性：±3μm在允许范围，±12μm致角分辨率低于设计值。低收缩源于弹性网络结构，固化内应力分散均匀。 老化稳定性：从加速老化测试数据看，M3349在0小时的Δb初始值为0.00，100小时为0.12，200小时为0.24，300小时为0.35，500小时为0.46，1000小时为0.58，1500小时为0.65，2000小时为0.70，2300小时为0.71。后续阶段Δb变化逐渐减缓，测试后期未再出现明显上升。冷热循环1000次（-85℃至85℃，升温降温各15分钟，无保温）。完成全部循环后，沿光轴方向剖切胶层截面，在200倍光学显微镜下观察，未见微裂纹。

折射率匹配：主镜片玻璃的折射率为1.511，M3349固化后的折射率为1.509，偏差小于0.002。现有折射率匹配结果下，界面反射未观察到明显异常，胶层在光路中的存在感相对较低，胶层在光路中几乎不产生可测量的附加像差。这一点对于前摄这种对光学一致性要求高的应用场景尤为重要。

产线验证数据 实验室数据之外，产线验证是选型的另一重依据。小批量试产阶段共20颗，全部通过了高温高湿（85℃/85%RH，1000小时）、冷热循环和振动测试，胶层无异常。 工程批200颗，良品率97.5%。5颗失效品经过拆解分析，失效原因与胶层无关，分别是镜筒尺寸超差（3颗）和电路板焊接缺陷（2颗）。量产爬坡阶段连续三个批次的抽检结果中，胶层相关指标零异常。

产线工程师反馈，DEAMCHEAS M3349的点胶工艺宽容度较高。点胶量允差范围为±15%，固化能量窗口宽（推荐值±20%均可完成固化），无需脱泡步骤，减少了一道工序。实际导入过程中，产线对点胶量和固化能量的调整频率相对不高，前几批试产没有因为工艺窗口问题出现明显波动。 倒车影像侧的乐泰58C3 倒车影像侧的镜片固定使用了乐泰58C3。该位置没有长距离识别需求，不在ADAS决策链上，对镜片位置稳定性和光学均匀性的要求均低于前摄。乐泰58C3工艺成熟，在消费类摄像头和工业摄像头中均有大量应用验证，成本可控，供应链稳定，满足该位置的所有设计要求。 ADAS前摄主镜片固定的要求不同，乐泰58C3未纳入位置B的候选评估。两者处于不同的应用场景，选M3349不代表对乐泰58C3有任何负面判断，只是两个位置的设计约束条件不同，导致最终选择不同。

适用场景说明 ADAS摄像头镜片固定不适合沿用普通行车记录仪或消费摄像头的选胶逻辑。普通摄像头对镜片位置精度的容差宽，光学系统对胶层的折射率敏感性低，选胶主要看成本和工艺。ADAS前摄的情况完全不同：镜片位移直接影响目标检测距离，胶层老化影响图像质量，进而影响算法置信度。因此前摄位置在选胶时，通常会额外关注长期位移、界面老化以及光学一致性等问题，而不仅仅是基础粘接强度。 DEAMCHEAS M3349在收缩、老化、折射率匹配三方面有实测数据支撑，产线验证至量产爬坡阶段。建议ADAS开发同行将其纳入主镜片固定候选，按项目温度、寿命、光学参数评估。
