下面进入正题

说明

本教程除接线部分，一代二代通用，我手上没有一代，所以本文对二代更友好些，望见谅。

工具准备

1、硬件：

（1）星际魔盒一台

（2）TTL工具一套（三根线，编程器一个340，341皆可，自行和卖家要驱动程序安装好）

（3）六角批头一个（我也不知道是多大，反正很小就是了，倒数第二小的）

（4）硬盘一块

2、软件：（知道你们懒，下载地址都给你们备好了）

（1）tftpd

（2）xshell

（3）固件*。

*说明：由于该固件来源于站外的一个矿渣爱好者论坛，且需要积分才能下载，为了不破坏互联网和谐。故这里仅放上原帖地址，请各位值友自行下载，望见谅。

刷机前准备（硬件）

1、拆机

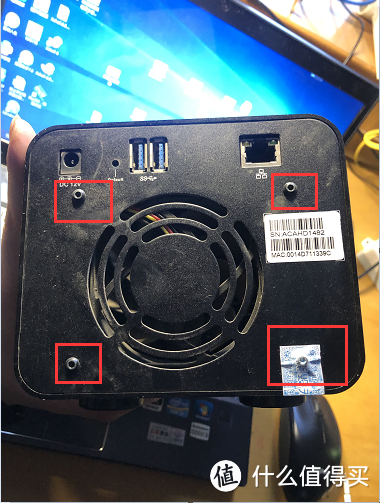

用批头拆除标注的四个螺丝

2、掀开后盖

掀开后盖

3、从正面抽出主板实体。

抽出主板

4、拔掉图示位置的接线

拔掉接线

5、ttl连接，线序如下图所示，gnd接到刚刚拔掉线的地方的最右侧。 tx接右侧右数第二个，rx接右侧右数第三个。注意看线序，按颜色对应。另外左侧左起数的第二个接线是我为了固定用的，并没有别的实际作用

主板线序

TTL线序

至此连接完毕。

刷机过程

1、确保已经安装好TTL驱动程序

2、将TTL插到电脑上

3、打开xshell进行设置，调整为SERIAL，选择自己的com号，速率调整为115200，详情见下图

选择SERIAL

调整端口和顺序

点击连接，连接成功后如下图所示：

连接成功

4、搞起

按住电脑的esc键（我都说了是电脑的ESC）键了，就不要再问我按哪里的ESC了哈。

给机器通电，成功后如下图所示

启动成功

5、打开TFTPD工具，这里主要看自己电脑的ip，并记录下来

记录IP

6、返回xshell输入代码，注意：记得插上网线！让星际魔盒和电脑在一个局域网内！！！我就很多次忘记插网线。。。结果不知道问题出在哪儿。

（1）设置魔盒ip

env set ipaddr 192.168.1.19

192.168.1.19 根据自己的路由器设置一个闲置的IP地址，不要和其他设备冲突

2.设置电脑ip

env set serverip 192.168.1.179

（TFTP工具显示的IP地址）

3.tftp 0x03000000 emmc_kernel.bin

4.tftp 0x01ff2000 emmc_rescue_dt.bin

5.tftp 0x02200000 emmc_rescue_rootfs.bin

梳理完成以后是这个样子的

代码敲完

6.上面的进度完成后输入

go all

然后会卡在这里不动，这时候就表示需要上U盘了，拿出来你没有重要数据打算跑威联通的硬盘查到机器里。

这时候就需要插硬盘了

到了下图所示的状态时，代码就跑完了。

跑完了

7、继续敲代码，开始安装系统

（1）查找U盘路径

df

对，真的只有DF两个字

u盘路径

cd /tmp/usbmounts/sdb1（cd后面是你的u盘路径）

拷贝固件

cat bbs.nas66.com.img > /dev/mmcblk0

这时候看起来似乎没变化，稍微等一会儿

拷贝中

当状态变成下图所示的样子，就表示拷贝完了。

拷贝完成

8、断电、插上事先准备好的硬盘

插上硬盘

9、通电

此时XSHELL会显示启动状态，这里我们仅需要耐心等待就好了~~~

出现下图所示时，恭喜你，威联通等待你体验！

安装完成！

初设：

1、打开QFinder Pro，查找你的设备ip地址

Qfinder pro

找到如下图所示：

找到IP

在浏览器中输入IP地址，注意，这里一定要点击跳过！

这里一定要点击跳过！

这里一定要点击跳过！

另外，一定不要自行升级系统！

一定不要自行升级系统！

一定不要自行升级系统！

点击跳过

进入智能向导进行设置。自此刷机完成，enjoy it！！！

智能向导关于存在的BUG的说明（引自固件发布贴）：

由于qnap对应的TS 228的开机键，风扇，led，网卡均为PIC单片机控制，所以会存在部分BUG，修改内核出现不能启动

使用感受

总的来说，我感觉威联通的系统也是挺不错的，但是可能稍微没有群晖那么简单设置。请大家一起来体验！
