硬件装机 篇五十六:优越者Y-2175扩展坞 坞线分离 改造
前言
三年前618的时候,趁着京东配件满199减100的活动,叠加优惠券购买了一个优越者Y-2175扩展坞。当时一共买了四个配件凑单,叠加各种优惠下来优越者Y-2175扩展坞的价格大约是50元左右。由于扩展坞的接口是micro usb型接口,从安卓换到水果机后就闲置了。
这款扩展坞对于当时micro usb接口的手机来说非常合适,可以实现hub OTG模式的同时还支持充电。我主要是接我的三星note手机使用。内核上模拟器运行ubuntu arm,再使用MentoHust连接锐捷校园网。
对于现在来说,大多数手机已经从micro usb接口换成type-c接口。改成标准usb母座,连接type-c线给surface Go使用得话,这款扩展坞只有usb 2.0的速度略鸡肋。所以我想将其改造成micro母座,接笔记本电脑使用。
改造
因为改造是在夜晚弄的,照片都是在台灯下拍摄,优越者Y-2175扩展坞白色得外壳显得有些发黄。
优越者Y-2175扩展坞背面四个防滑橡胶垫下面就是螺丝孔位。
撕掉橡胶垫,即可看到螺丝。优越者Y-2175扩展坞所使用的是普通得十字螺丝,不会像某些厂商故意弄了特殊螺丝防止用户自行拆卸。
卸掉螺丝,就能直接就能打开上壳。想不到连卡扣也没有,难怪平常使用有些松松垮垮。
中间由于是支架,所以PCB板子上空了一大片。
优越者Y-2175扩展坞的电路细节一览,官方宣传采用的是FE1.1S HUB芯片加AX88772C以太网络PHY芯片。
主芯片已经被磨掉了一半标签,看不清是什么型号。
作为输入的是一段micro usb公头的数据线。

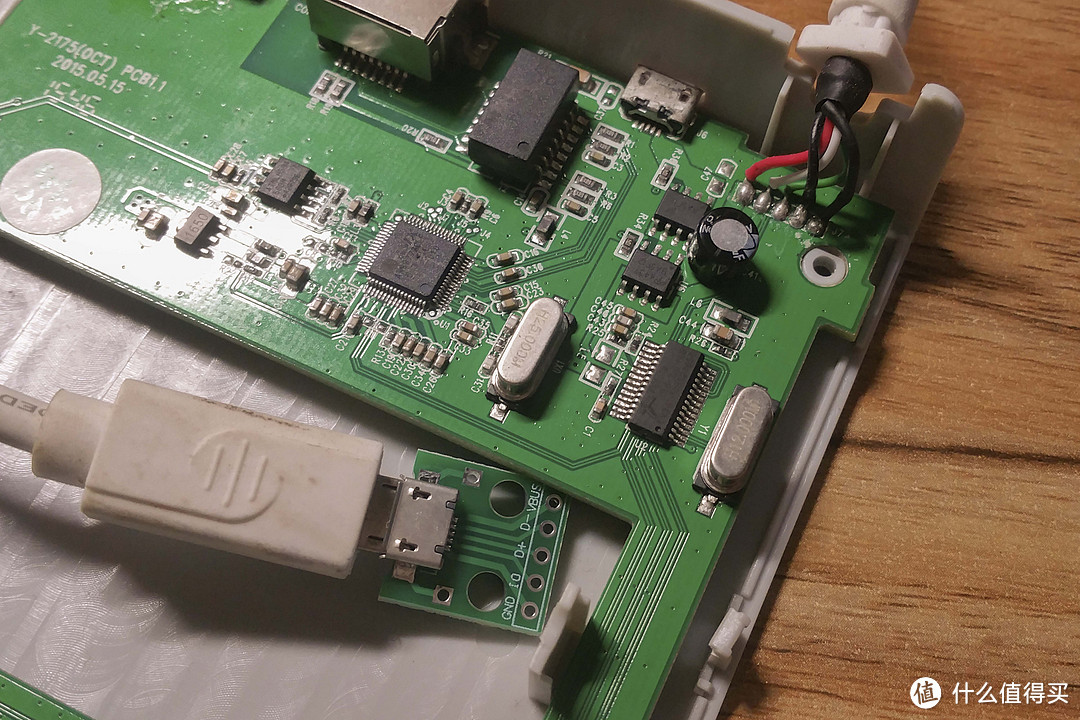

先将micro usb公头接上测试板,测量出线序。
拆掉橡胶定位端,取出优越者Y-2175扩展坞的PCB板。
尝试着将micro usb母座放到如图所示的位置上,刚好不会阻挡到外壳螺丝的固定柱。
使用仔线,根据之前测量好的线序,接上micro usb母座。
盖好上盖,测量并标记micro usb母座的位置,进行开洞切割。
切割好后的效果挺满意的。
侧面使用了电工胶布包裹,防止手触摸到这部分的pcb,引起静电损害扩展坞。
原来的那段数据线接上了一个micro usb公头,制作成一条micro usb公对公的数据线。
后记
这种接口是micro usb的扩展坞放着可惜,挂咸鱼又卖不了多少钱。遇到到手刀等不厚道的人还可能会恶心自己一把。废物再利用,改造后可以接笔记本电脑,作为一个普通的集线器连接鼠标和键盘。或者塞主机箱内,接RGB灯美化机箱。也可以接显示器后面的usb接口,方便使用U盘、移动硬盘等储存设备。
