华为Matebook X散热、触控板探秘

注：在获得许可后，我们对Matebook X（2020）进行了进一步的拆解。此次是图文重点将会是展示Matebook X（2020）的散热模组，及解密接近苹果Macbook Air（2020）上的Force Touch的华为新款Free Touch触控板背后的组件（非全面拆解）。

前情回顾：

Matebook X的机身D面

Matebook X作为华为超轻薄的旗舰产品系列，已经有3年没有更新了。而今年，Matebook X（2020）带着一众新技术回到大众视野。

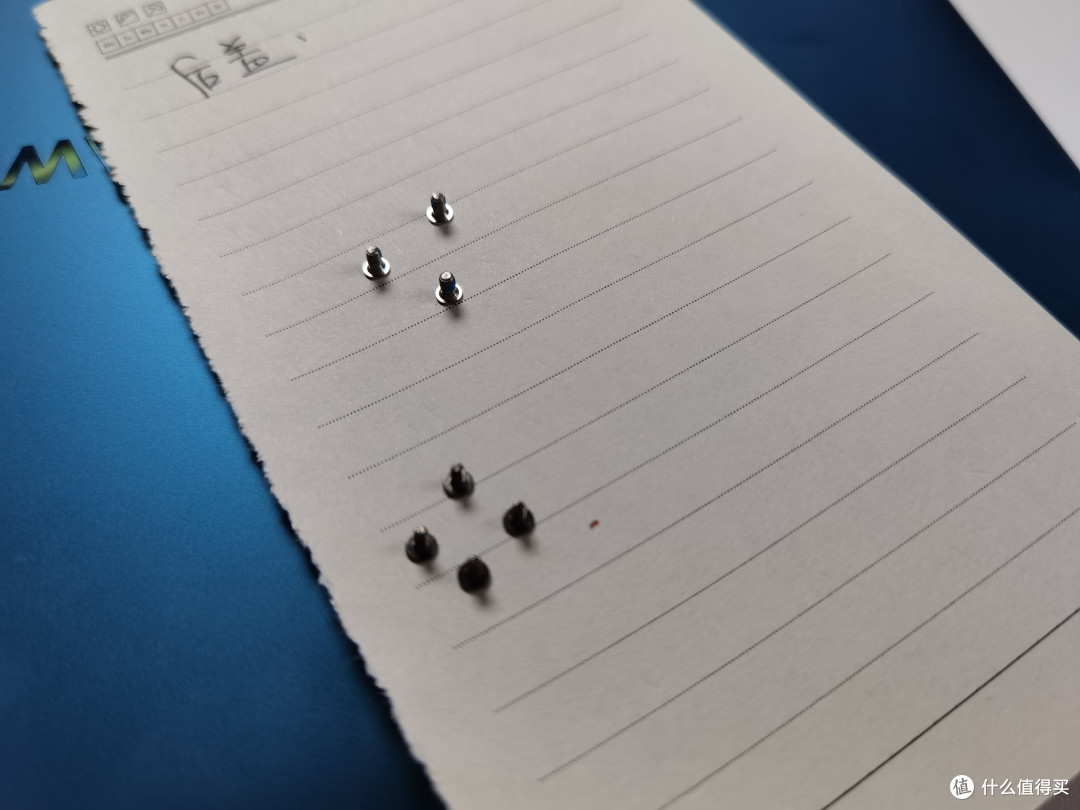

后盖螺丝

Matebook X后盖共有7颗螺丝，其中4颗隐藏在机身脚垫底下。由于该脚垫的贴纸如果使用翘片强拆，背面的胶水将无法复原。在拆解前，可以用加热垫进行略微的加热，或者自行准备双面胶等产品，将脚垫重新粘贴回去。

后盖比较难拆

Matebook X的金属机身表面采用了5层喷涂的工艺，所以才能够呈现不同的色彩。如图所示，Matebook X（2020）和Matebook X Pro设计相似，在D面后盖的中上方，有一个用于固定的中置卡扣。

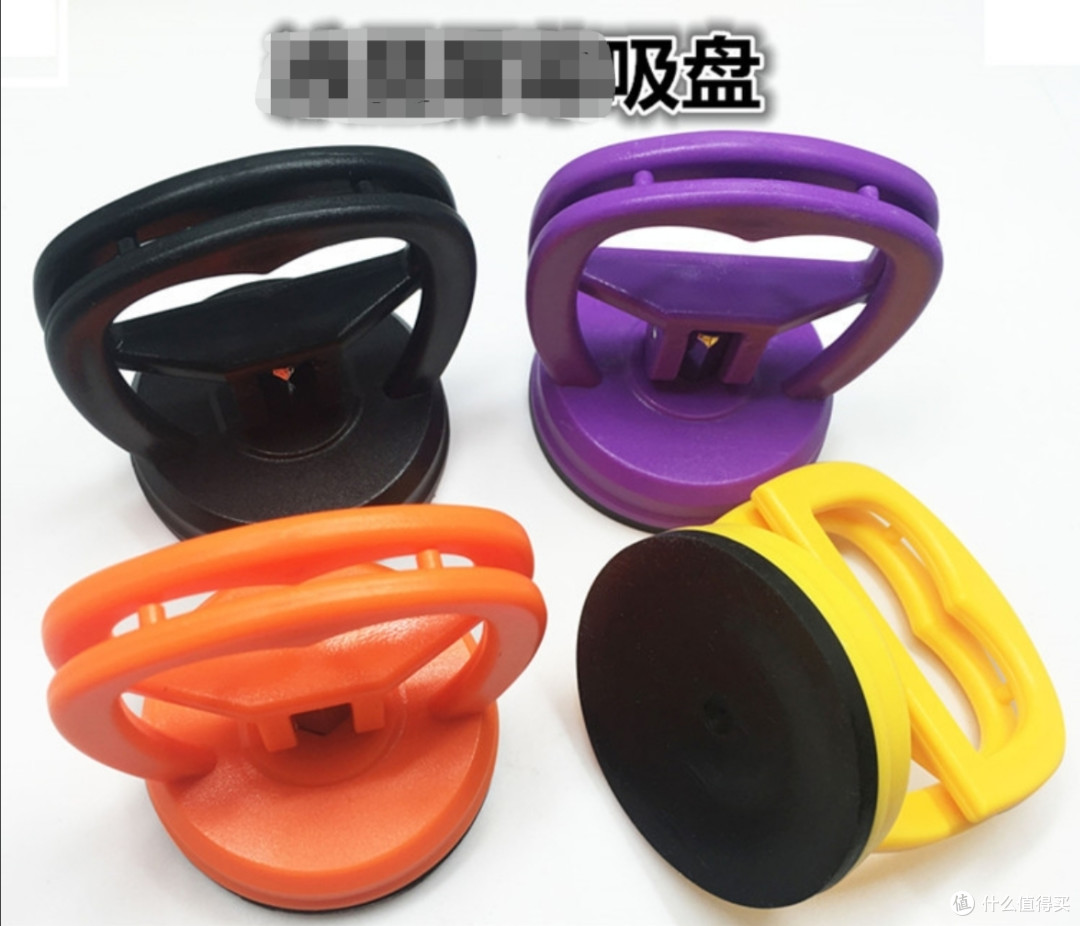

而在保护机身外壳涂层，并减少拆机难度的情况下，我们可以采用下图上的“拆机吸盘”（图源网络）。

图源网络

作为重量只有1KG的超轻薄笔记本（284.4mm x 206.7mm x 13.6mm），我们手上这台i5-10210U CPU、8G RAM等主要元器件自然就采用了板载的设计，无法自行更换。

主要配置，i5-10210U/i7-10510U（十代酷睿）可选，集成显卡Intel® UHD Graphics能够满足日常的办公使用。但是由于Matebook X（2020）的屏幕分辨率高达3K（278 PPI），本身压力就已经比较大了。所以如果有游戏的需求，那你还是另外准备一台电脑吧。

虽然它的定位是轻办公。但是更大的运行内存（RAM）能够给你带来更流畅的多开浏览器、多开PPT的使用体验，我们强烈建议各位入手16G RAM的版本，避免后续想要升级，却无法更换的尴尬。

总览

512G的M.2 PCIe固态硬盘隐藏在散热铜箔下，我们推断它是可以自行拆解并更换的。但由于散热铜箔拆解后难以复原，所以我们没有进行更进一步的拆解。

散热设计

VC散热板

不论是在我们发布的视频还是图文中，大家都对Matebook X（2020）上面搭载的“蜂窝式铜制VC散热模块”给出了很好的评价。

接下来就让我们更进一步的看一下它的设计。

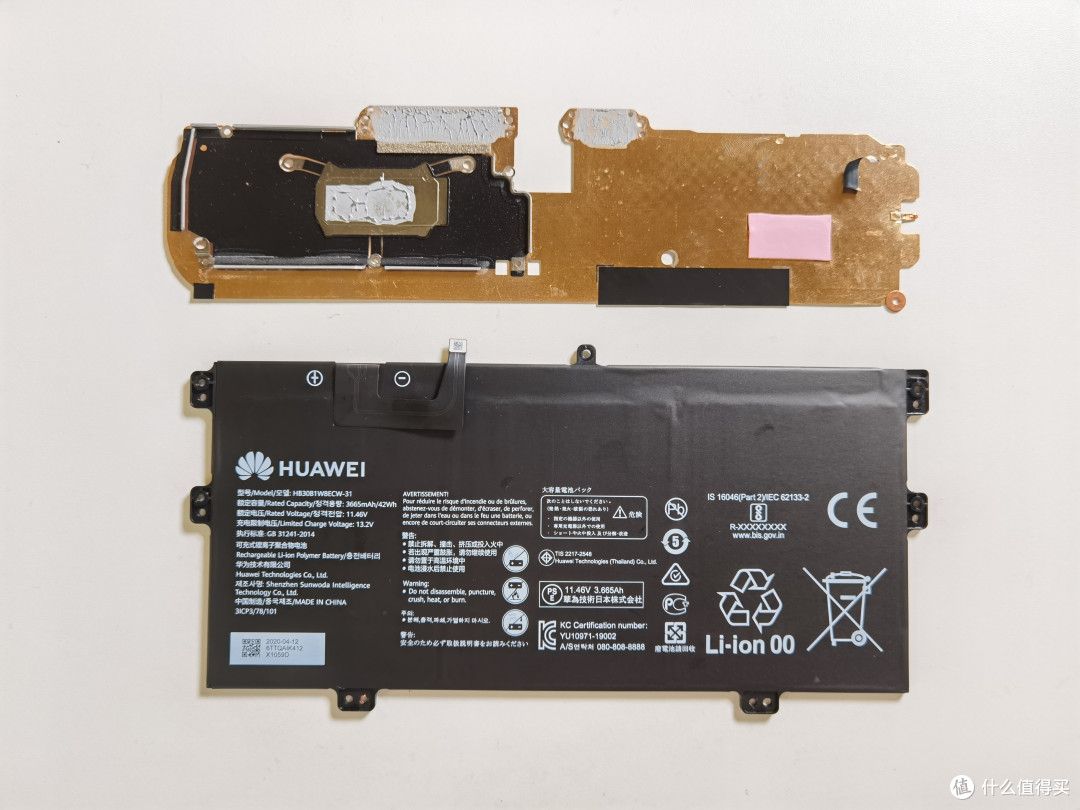

两大模块

由于Matebook X（2020）采用的是被动散热的设计，并没有加入风扇辅助散热。所以在性能方面，官方也是做得比较保守，CPU的TDP给到了7w。

近距离观看

这块VC散热板，并非只是简单的“铜板一块”，除了出现在华为基站、华为V65等产品散热器上的蜂窝设计，我们可以看到，在CPU部分，还有覆盖大面积石墨散热贴的独立区域。而在处理器覆盖部分，还做了“两段式”的突出设计，同时还有用于加固的3条铜片。

散热转轴

由于机子只有13英寸，所以D面被动散热的压力会更大。在持续高负载运行时，可能会持续“炙烤”桌面或者你的大腿，所以这次连屏幕转轴都承担起了散热的作用。

细节

根据官方数据，这两片转轴能够提供2w左右的被动散热效果。并且能够将热量传递至电脑屏幕背面的6块石墨散热贴处。

由于屏幕拆解不可复原，所以A面内藏的散热贴纸就没法展示给大家看了。

堪比Macbook Air（2020）的Free Touch触控板

Free Touch & Force Touch

Windows阵营的触控板被苹果Macbook制霸已经不是一天两天的事情了。而这次Matebook X（2020）上搭载的全新Free Touch触控板，同样采用了“全局可按压”式的技术。

开机可按压，关机不可按压。一度让我们以为Matebook X（2020）的触控板反馈也是通过线性马达实现的。

图源网络

Macbook触控板底部隐藏的触控引擎（Taptic Engine），通过振动马达的振动效果，进行以假乱真的“模拟按压反馈”，让它的触控板有了“全局可按压”、“全局有反馈”的奇妙体验。

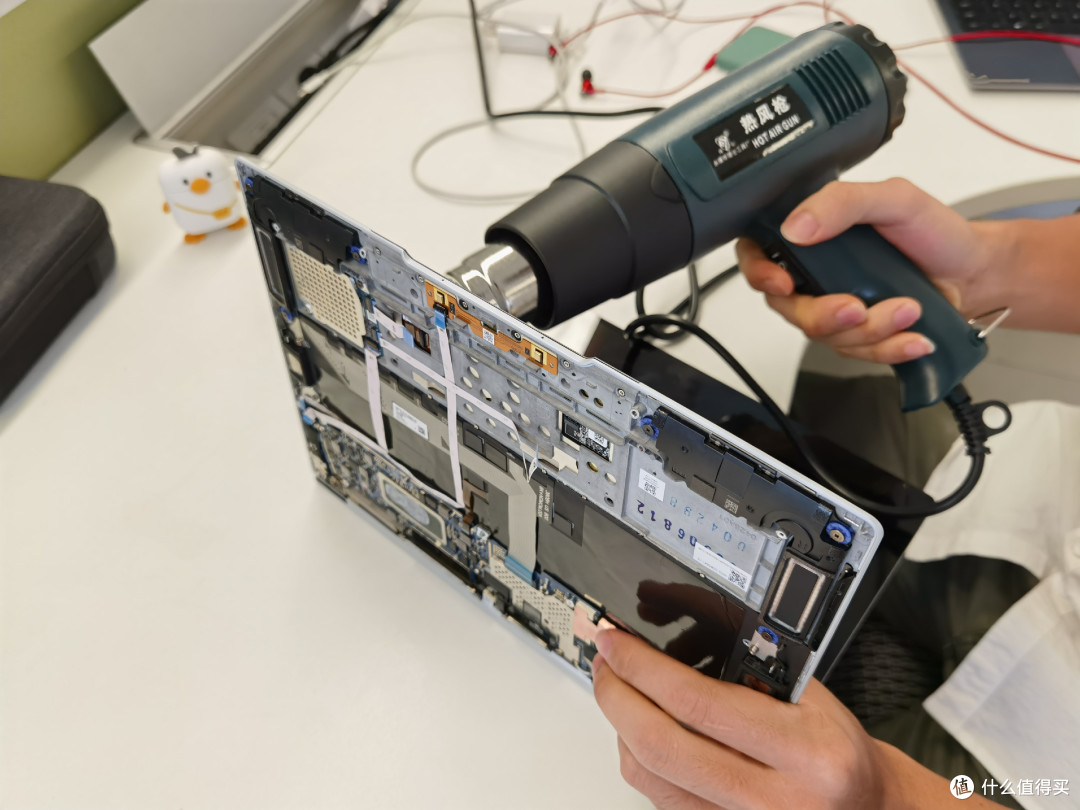

出动热风枪

既然解禁，那就拆起来吧！

Matebook X（2020）的触控板通过螺丝和胶水固定，强行拆卸会对其造成损坏。所以我们出动了热风枪对触控板的整个区域进行了均匀的加热（不超过5秒），从而顺利将其取下。

Free Touch触控板真面目

我们手上这台Matebook X（2020）对比Macbook Air（2020）的触控板需要改进的地方还有：Free Touch触控板的四个边缘按压反馈不一，右下角按压明显比左下角更硬。

（表面英文显示，这块触控板来自敦泰电子）

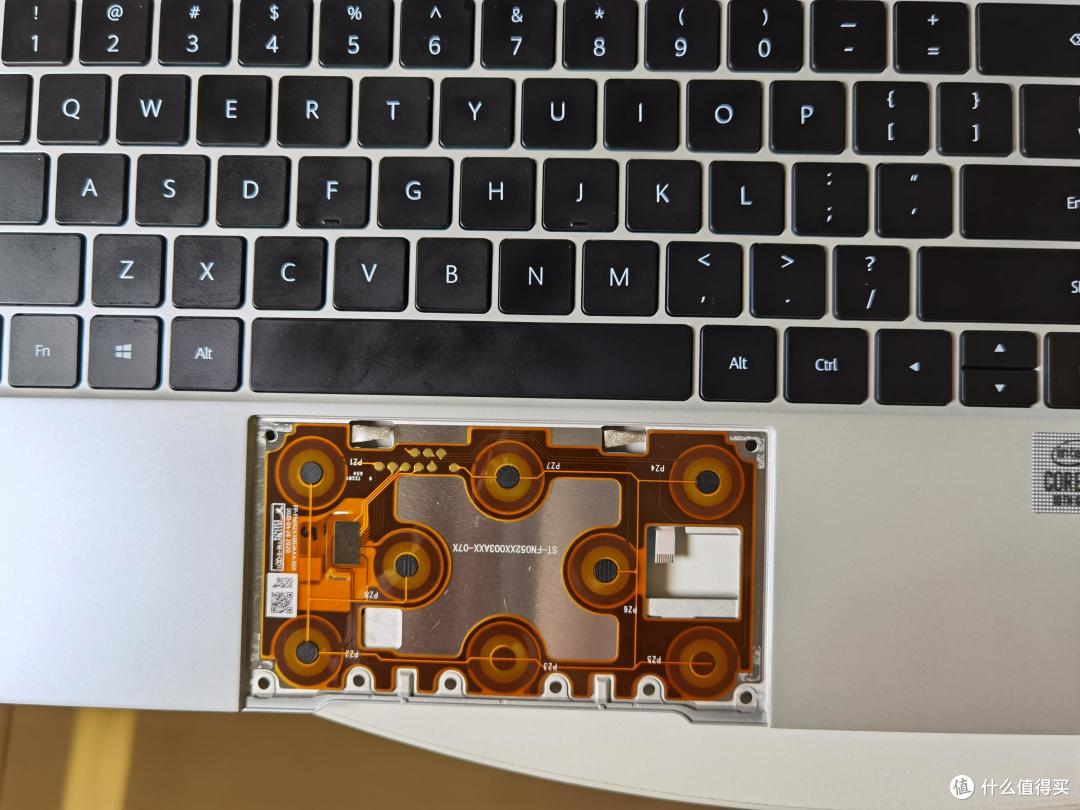

触控板另一区域

如果要给笔记本触控板区域提供足够的震动效果，那么如果是线性马达的方案。机身内部、触控板背面必定隐藏着线性马达原件。而在Matebook X（2020）上我们并没有找到那颗“硕大的线性马达”，所以我们有了新的想法——压电陶瓷。

某度知道相关信息

压电陶瓷片具有介电性和弹性性质，这也是Free Touch触控板可以提供全局按压、全局反馈的原理之一。

不得不说，Matebook X（2020）的确值回票价，作为一款超轻薄的笔记本，内部拆解起来居然还有点好玩？也让我们看见了华为在Matebook系列笔记本上的确用了心。
