拆解报告:Magnetic磁吸式车载无线充电器W3

2020-10-17 10:11:02 0点赞 1收藏 2评论

就在今天凌晨苹果iPhone12新机发布,是否标配充电器的讨论终于尘埃落定。然而发布会上提到的“MagSafe磁吸无线充”立马又成了新的讨论焦点。苹果iPhone12新机的推出正在将充电配件市场带入一个新的发展阶段,无论是20W PD快充充电器还是磁吸无线充电器都是如此。

面对全新磁吸无线充电技术,市面却很少有类似的产品可供选择。不过充电头网了解到,Magnetic近期就推出了一款磁吸式车载无线充电器,同时也支持Qi无线充标准,就能支持iPhone12车上进行磁吸无线充。下面就对其进行拆解,看看其内部如何设计。

一、Magnetic车载无线充外观

拆解报告:Magnetic磁吸式车载无线充电器W3

产品采用方形黑色包装盒,顶面设计有银色装饰圆环,大小和产品横截面相当。

拆解报告:Magnetic磁吸式车载无线充电器W3

侧面是银色的Magnetic品牌字样。

拆解报告:Magnetic磁吸式车载无线充电器W3

包装盒采用天地盖设计,底部是产品描述、特性以及参数等信息。产品型号为W3,支持5V1.5A输入和5V1A输出,符合Qi标准,并且已经通过了qi、CE、FCC和RoHS认证。

拆解报告:Magnetic磁吸式车载无线充电器W3

打开包装盒,内部有防尘纸覆盖。

拆解报告:Magnetic磁吸式车载无线充电器W3

下面是黑色塑料盒,产品放置在凹槽内进行固定保护。另外旁边还设有小凹槽,方便用户将产品取出使用,细节好评。

拆解报告:Magnetic磁吸式车载无线充电器W3

取出塑料盒,最下面放有数据线和磁吸铁环等配件。

拆解报告:Magnetic磁吸式车载无线充电器W3

包装内全部东西一览,包括Magnetic磁吸无线充、USB-A to USB-C数据线、两个磁吸铁环、两个透明膜、黄色纸片和使用说明书。这款无线充电器由深圳市欢喜创新科技有限公司生产,该公司早在2015年就致力于研发磁吸无线充电产品,并获得几十项相关专利,目前已有多款产品成功上市。

拆解报告:Magnetic磁吸式车载无线充电器W3

黄色纸片上设有磁吸铁环使用介绍图,将透明膜贴在手机上防止铁环刮伤手机机身,此外纸片右侧还设有刻度尺。

拆解报告:Magnetic磁吸式车载无线充电器W3

铁环一面上贴有双面胶,在组装使用时让铁环牢牢粘贴在手机背面中心位置,保证磁吸充电时能够对齐。

拆解报告:Magnetic磁吸式车载无线充电器W3

Magnetic磁吸无线充搭配磁吸铁环使用,便是这款产品的核心设计。

拆解报告:Magnetic磁吸式车载无线充电器W3

Magnetic这款无线充造型上类似莲蓬,由无线充机身和固定夹两部分组成,可360°全方位进行角度调整进行使用,无论坐在车上哪个位置都能有很好的使用体验。

拆解报告:Magnetic磁吸式车载无线充电器W3

机身壳表面磨砂处理,边缘为斜面设计,顶面贴有胶垫,可增大摩擦力,配合吸力让手机固定更加牢固。

拆解报告:Magnetic磁吸式车载无线充电器W3

机身背面设有LED指示灯。

拆解报告:Magnetic磁吸式车载无线充电器W3

固定夹通过按压张开使用。

拆解报告:Magnetic磁吸式车载无线充电器W3

通电后指示灯亮蓝光。

拆解报告:Magnetic磁吸式车载无线充电器W3

拿在手上的直观感受,Magnetic这款磁吸式车载无线充整体十分小巧。

拆解报告:Magnetic磁吸式车载无线充电器W3

产品实际使用场景一览,可将手机牢牢吸附。

拆解报告:Magnetic磁吸式车载无线充电器W3

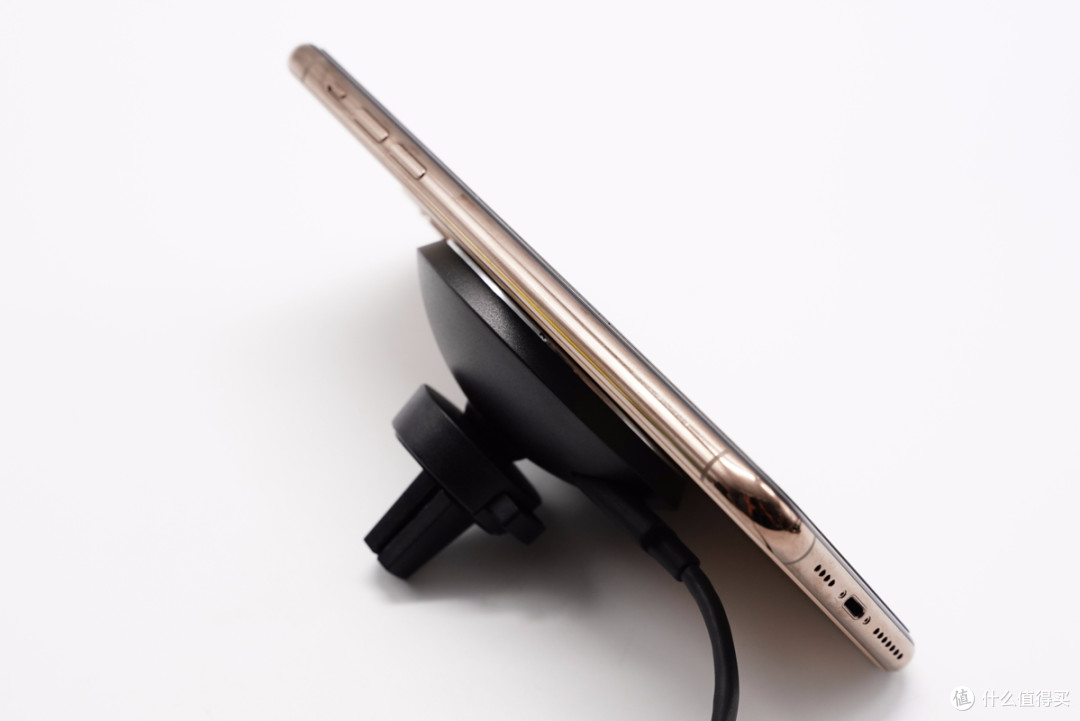

将手机靠近Magnetic磁吸无线充即可通过磁力吸附在一起进行无线充电,行车途中更加省心。

二、Magnetic车载无线充拆解

拆解报告:Magnetic磁吸式车载无线充电器W3

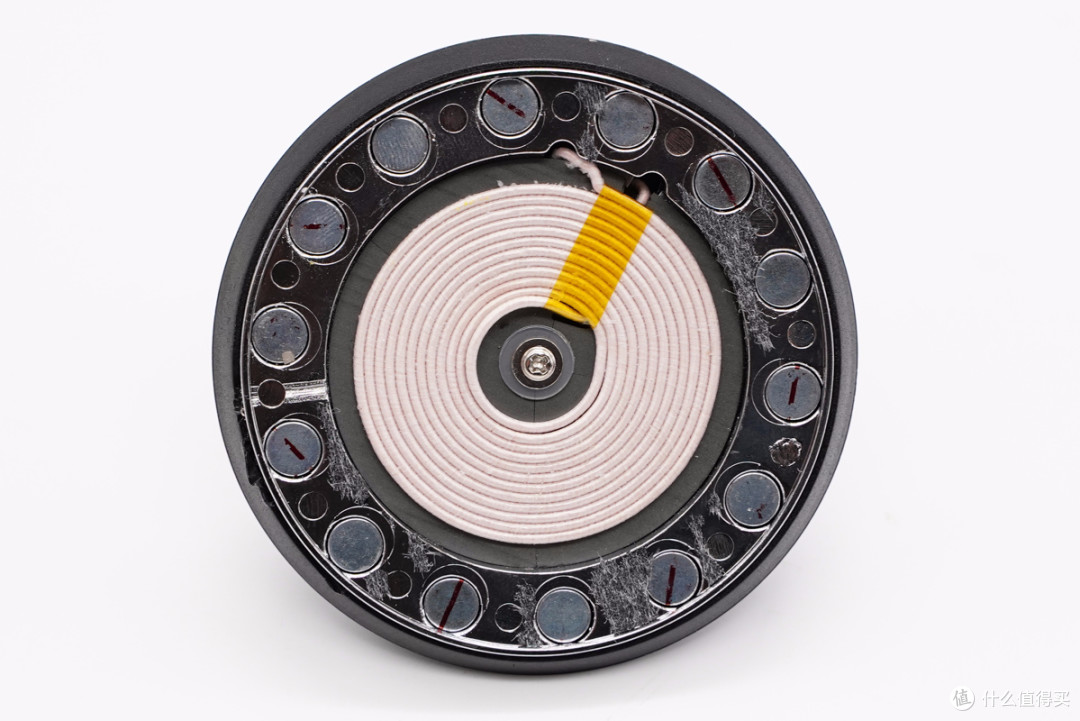

撕掉顶面胶垫,下面放置无线充电线圈,中心使用螺丝进行固定。

拆解报告:Magnetic磁吸式车载无线充电器W3

线圈外围是银色塑料壳,设有多个圆槽。

拆解报告:Magnetic磁吸式车载无线充电器W3

圆槽内放置磁铁,共有14颗,保证吸附更牢固。

拆解报告:Magnetic磁吸式车载无线充电器W3

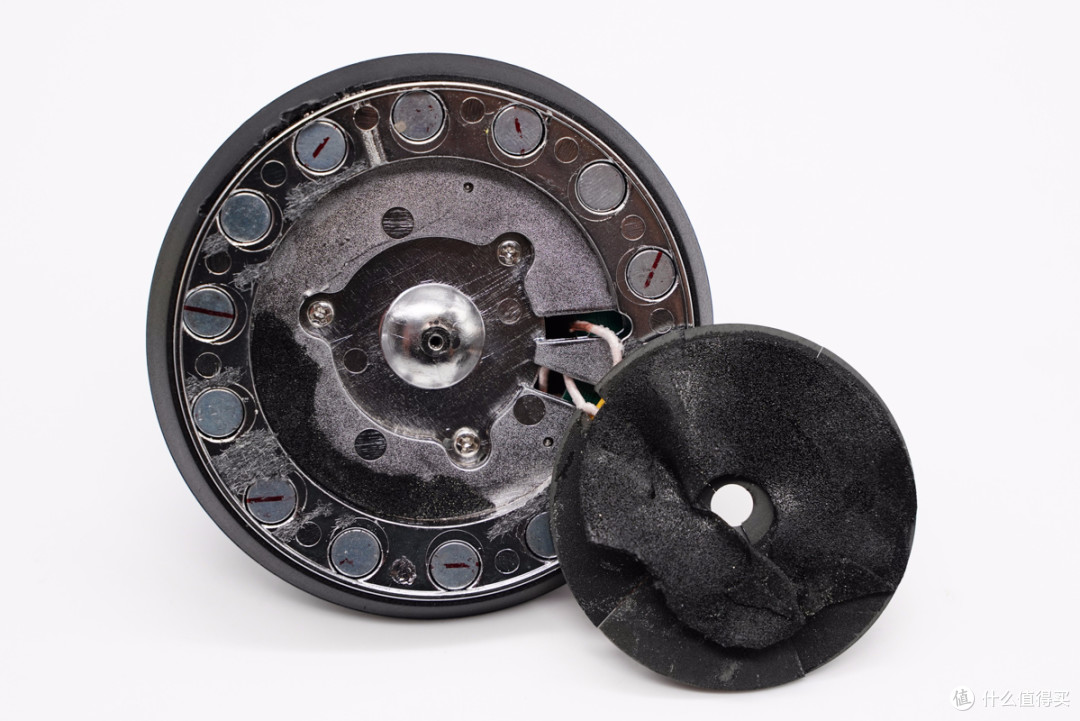

线圈背面贴有泡棉进行保护,下面凹槽内有螺丝对银色塑料壳进行固定。

拆解报告:Magnetic磁吸式车载无线充电器W3

拆掉螺丝取出无线充电模块。

拆解报告:Magnetic磁吸式车载无线充电器W3

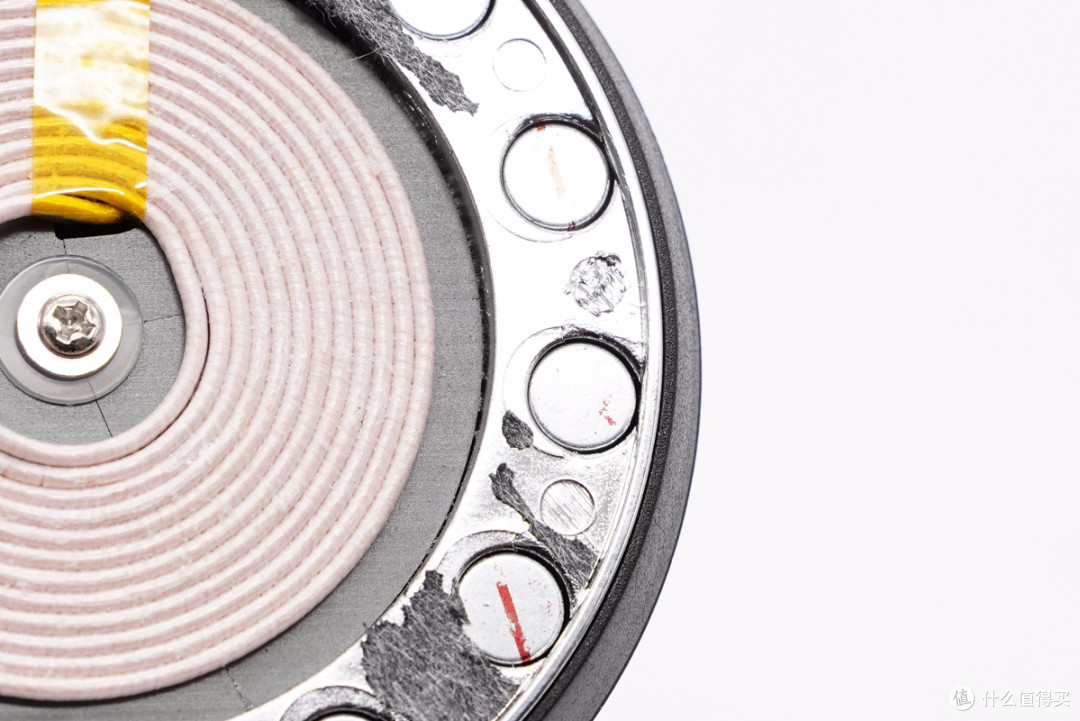

圆柱小磁铁特写。

拆解报告:Magnetic磁吸式车载无线充电器W3

小磁铁总共有14个。

拆解报告:Magnetic磁吸式车载无线充电器W3

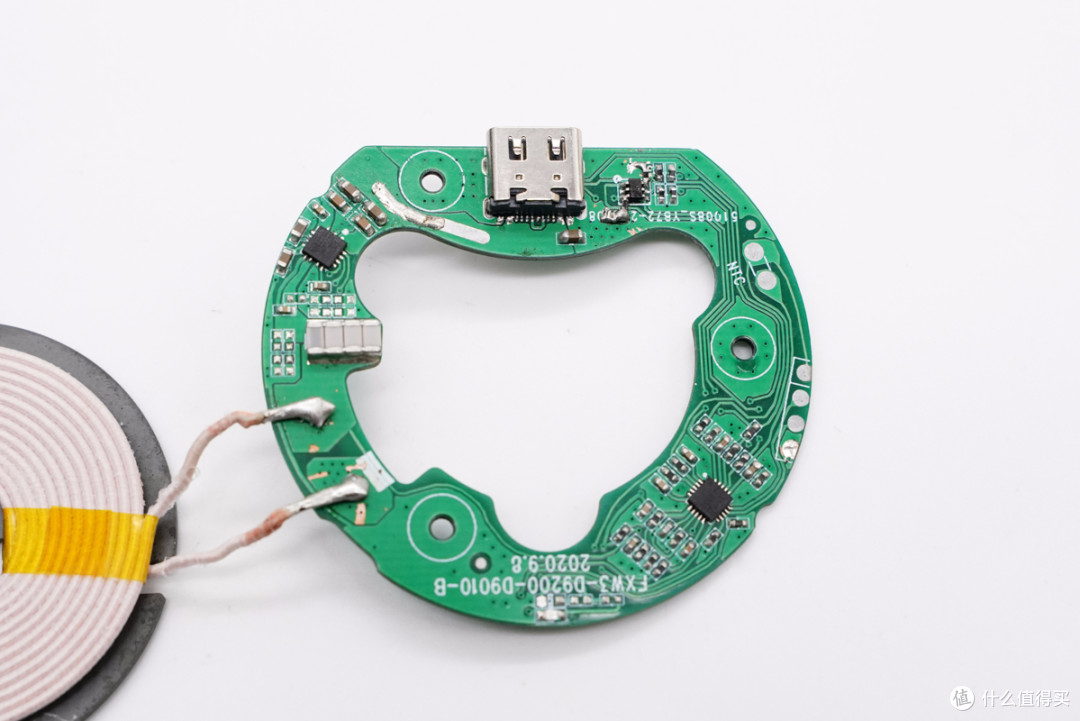

无线充电小板正面一览。

拆解报告:Magnetic磁吸式车载无线充电器W3

小板背面一览,无线充功率芯片对应区域做了露铜加锡和过孔设计。通过对小板正背面观察发现,这款无线充产品采用主控+功率全桥的设计方案,下面我们从输入端开始了解各芯片的信息。

拆解报告:Magnetic磁吸式车载无线充电器W3

USB-C母座特写。

拆解报告:Magnetic磁吸式车载无线充电器W3

旁边有一颗六脚芯片,2N7002。

拆解报告:Magnetic磁吸式车载无线充电器W3

贝兰德D9200是一款无线功率发送器控制器,集成了符合Qi标准或专有5V/9V发送器所需的所有控制。其支持多种Qi特定的A型功率发射器设计,包括A11/A28;配备了动态电源锁(DPL),增强用户体验;支持异物检测(FOD);采用耐热增强型3mm x 3mm,20引脚QFN封装。

拆解报告:Magnetic磁吸式车载无线充电器W3

贝兰德D9200资料信息。

拆解报告:Magnetic磁吸式车载无线充电器W3

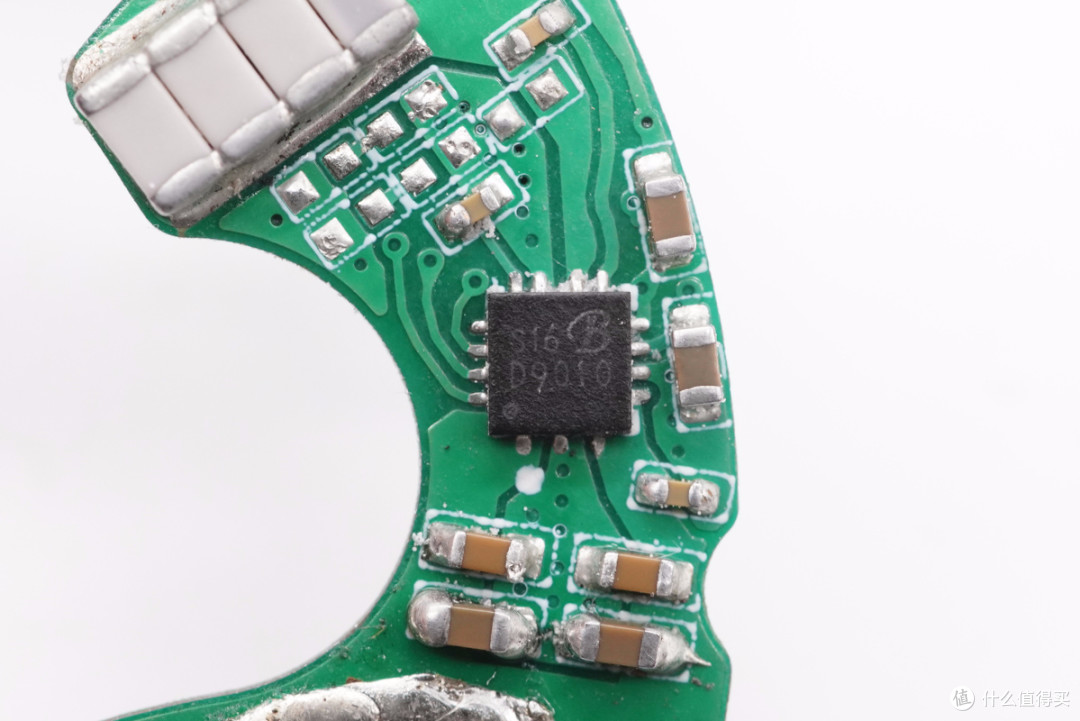

贝兰德D9010是高度集成的电源解决方案,输入电压范围4V-15V,最高15W功率传输,集成高效全桥功率级。集成5V-100mA LDO,内置3.3V-100mA LDO。针对EMI优化,集成输入电流检测,精度为±2%,用于FOD和调制。支持输入欠压锁定、过流保护、热关机。具备友好的PCB布局,采用QFN15L封装(3mm x 3mm)。此前充电头网已经对贝兰德D9200+D9010无线充电方案进行了详细报道。

拆解报告:Magnetic磁吸式车载无线充电器W3

贝兰德D9010资料信息。

拆解报告:Magnetic磁吸式车载无线充电器W3

四颗白色NPO谐振电容并联。

拆解报告:Magnetic磁吸式车载无线充电器W3

无线充电线圈特写,绕制紧密。

拆解报告:Magnetic磁吸式车载无线充电器W3

全部拆解完毕,来张全家福。

充电头网拆解总结

Magnetic这款磁吸式车载无线充电器机身小巧,设计简洁。造型如莲蓬,机身壳磨砂处理,顶面贴有防滑保护胶垫。其支持5V1.5A输入和5V1A输出,符合Qi标准,最关键的是采用了磁吸设计,和iPhone12很契合,使用起来很方便。

充电头网通过拆解了解到,产品内置贝兰德D9200+D9010无线充电解决方案,采用主控+功率全桥的搭配,集成度非常高,极具性价比。此外支持USB PD快充输入,适应性广泛,该方案还支持最高15W功率输出,同时兼容5W/7.5W/10W充电功率。

设计上,产品内部设有多达14个圆柱小磁铁,并使用银色塑料壳加以隔离和固定,在机身边缘遍布磁铁的情况下,还在表面贴有防滑胶垫,另外又为手机配备了磁吸铁环,整套组合下来,能够让手机吸附得相当稳固,随放随充,无惧路面颠簸。
