当设计师遇上“家有影院”,Tiger送给老婆的7.1.4影院
这个7.1.4的杜比全景声家庭影院案例是“家有影院”的用户Tiger带来的,现在大猫就带大家来详细的了解一下这个影音室。
Tiger和大猫一样都是重庆人,只是Tiger目前在成都定居,他的职业是平面设计师。因为老婆喜欢看电影,所以Tiger想做一个影音室送给老婆。
哇!可见他真是一位好老公哇,并且这是一个预算10万左右的影音室!基于这样的机缘巧合,Tiger找到了“家有影院”的影院君,开始了家庭影院的“万里长征”。

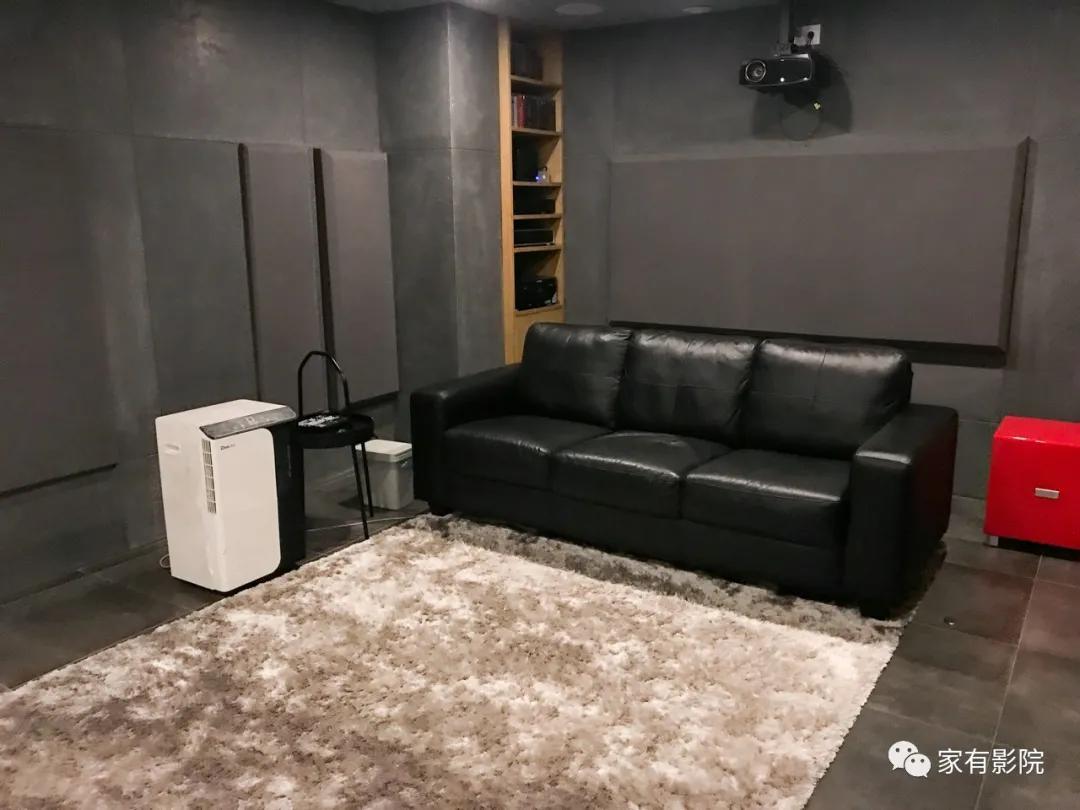

按照国际惯例,先来一张完工照片,镇楼!
方案设计永远都是最重要的
Tiger同学做家庭影院的空间是在地下室的端头部分,最开始自己规划的大小为3.6米×7.2米,这样的长宽比显然不符合家庭影院的基础声学结构的,一定要避免“整倍数”,房间太长会容易形成回音,让声音浑浊,驻波的情况也会加重。
如何设计影音室房间的大小,是很多想做独立影音室的用户会遇到的最初问题。特别是别墅的用户,影音室大多都是在地下室或在其他空间自己隔断一个独立的空间出来。
这个时候,房间的比例很重要。所以,有兴趣的也可以参考下这些专业组织是如何定义家庭影院的比例的。
像IEC、EBU、Dolby等除了给出比例外,还给出了建议面积大小,清华大学的规划比例则更适合小面积空间
在和影院君沟通方案的过程中,Tiger同学最终将影音室的大小确定在了宽3670mm×长5150mm。
确定了空间大小后,接着是系统的组成
文章开始也说到了,Tiger同学的老婆喜欢看电影,所以Tiger同学肯定希望获得更大尺寸,最后,我们将幕布的尺寸定在了150英寸,并采用了透声幕布+前三上墙的隐蔽式方案,整个家庭影院的声音方案为7.1.4的杜比全景声。
音箱的配置上,前三使用了三只史塔克的VS62。前三统一的优点,大猫这里不再重复了,笑~

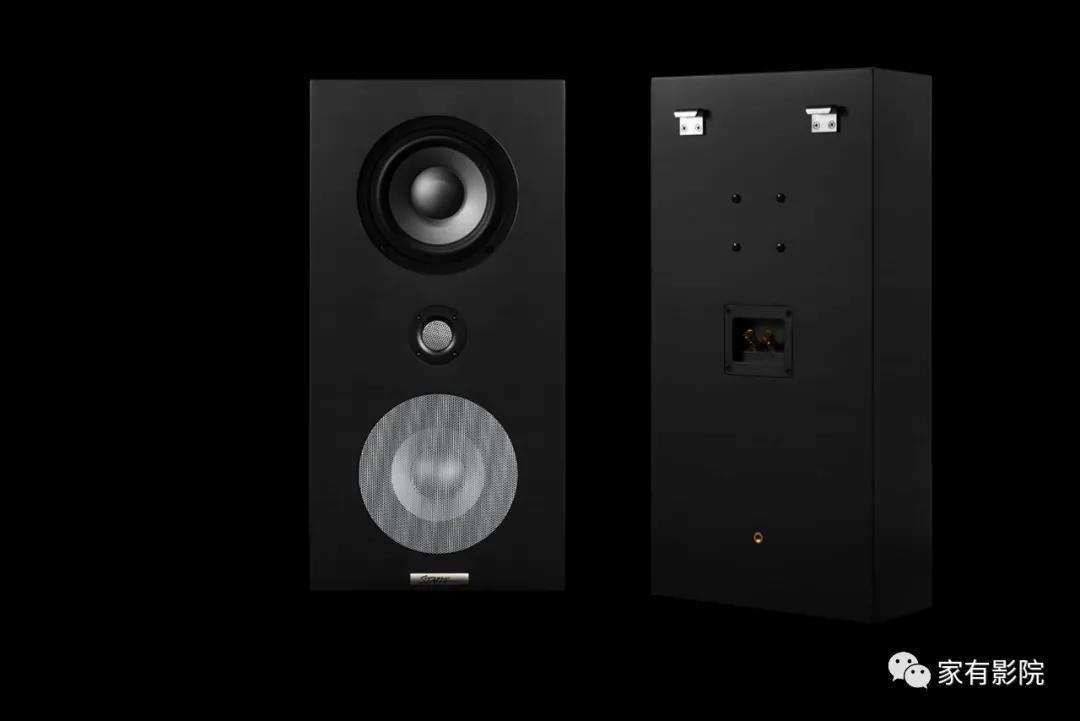

侧环绕和后环绕,采用了史塔克的VS61。这是一款薄型并方便上墙安装的音箱,方便之后做隐藏处理。
天空声道,是经典的吸顶喇叭史塔克AO65
低音炮,则是史塔克的SUB36
功放的选择上,因为声道数多,所以并没有采用一台合并机的单一方式,而是采用了合并机+后级的方式。(马兰士SR6012+史塔克D7)
通过Tiger同学的返图,来看看施工现场

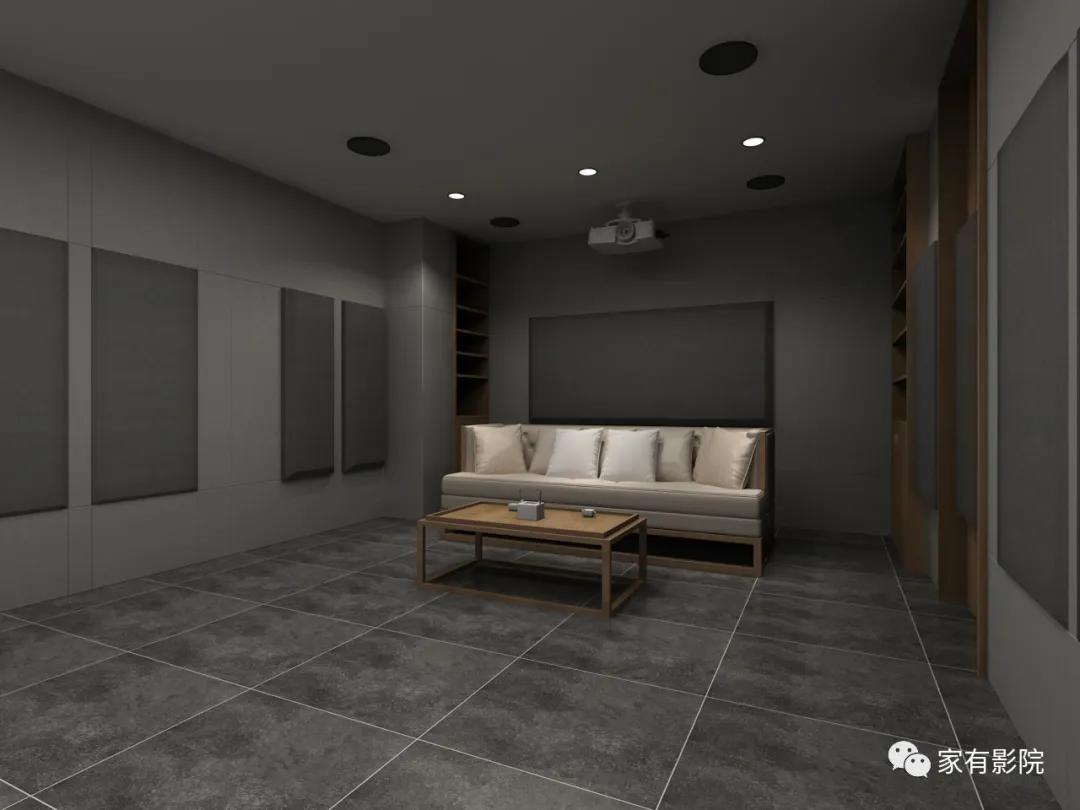

Tiger同学是设计师出生,和其他用户给我们的案例反馈不一样的是,他在装修施工前就绘制好了大致的效果图,我们先看看。

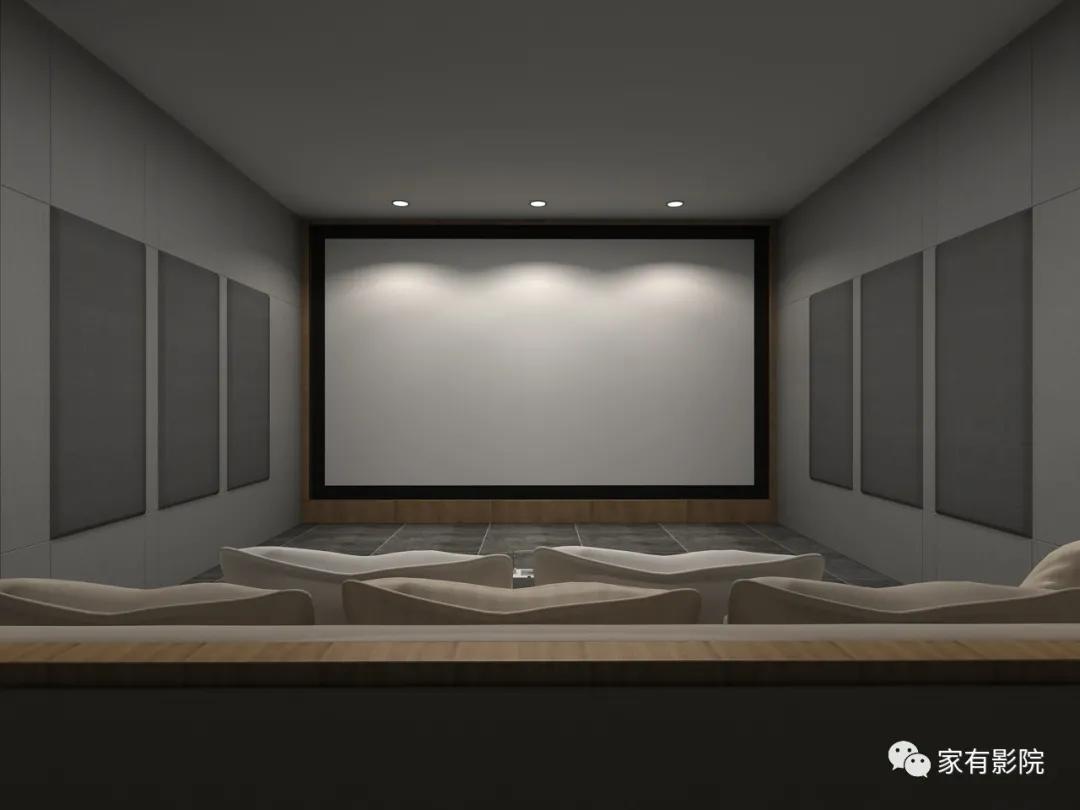

影音室的正面
影音室的后面

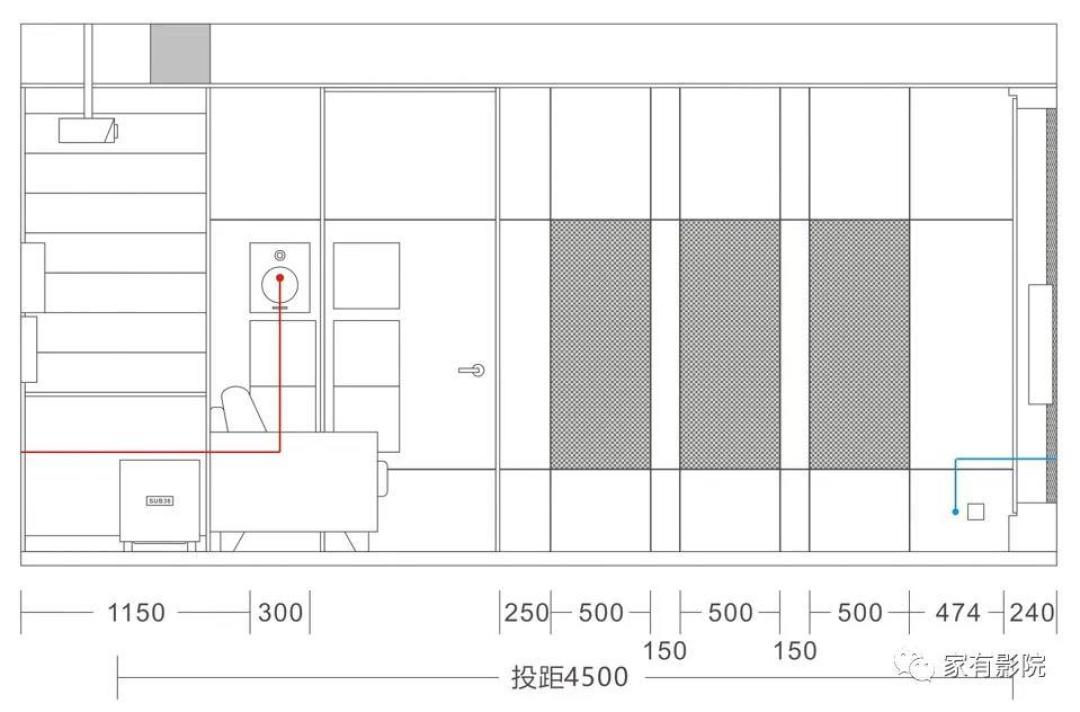

影音室的侧面
影音室的侧后
影音室的顶部
后墙的布线和走线
侧墙的部分

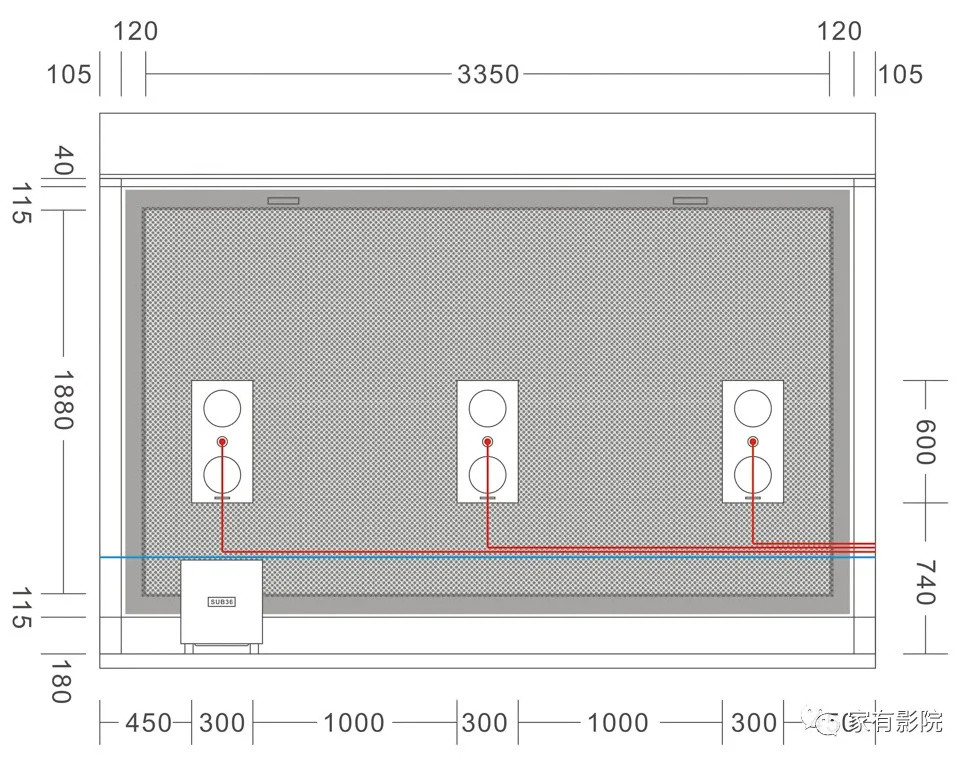

幕布墙的部分

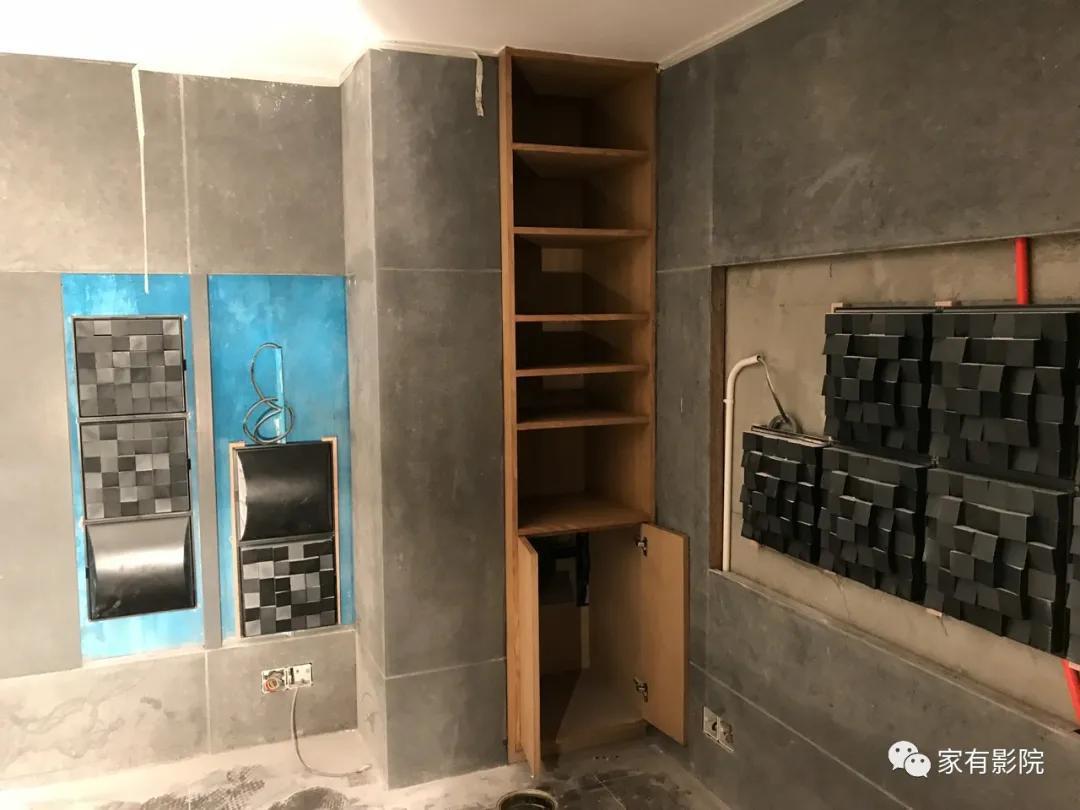

给墙面贴声学材料

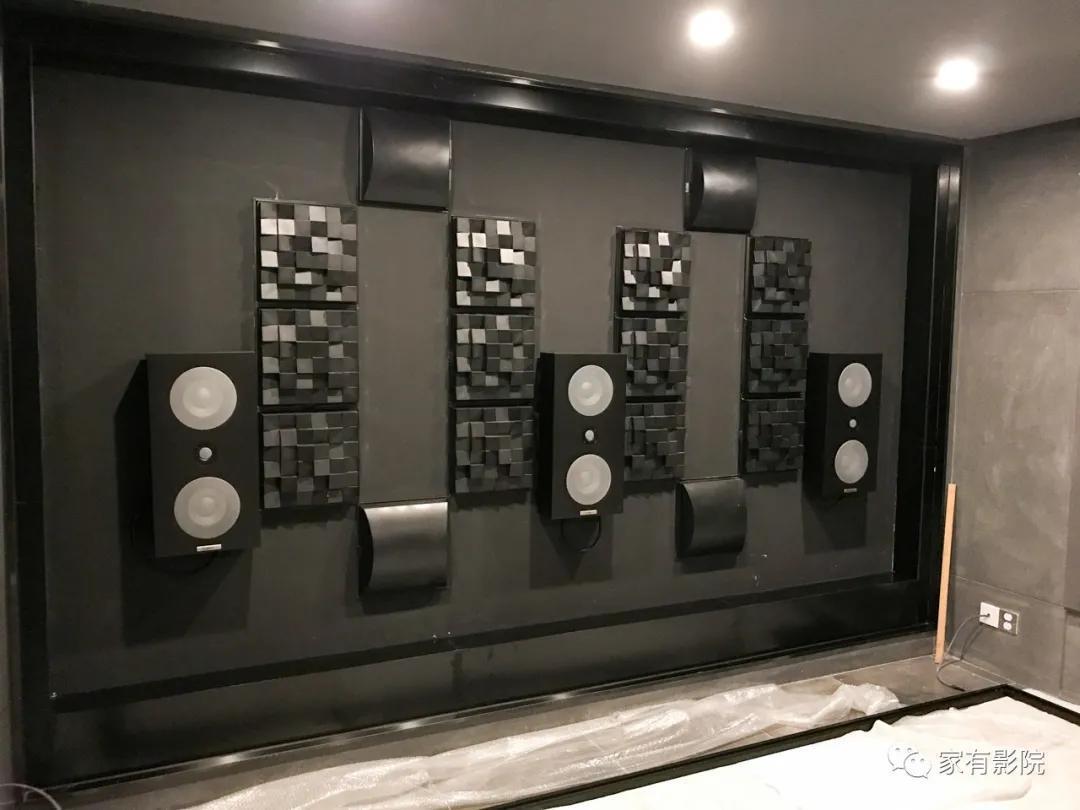

前三安装完成之后的样子
挂上幕布之后,前面三个主音箱被完美隐藏
完工之后

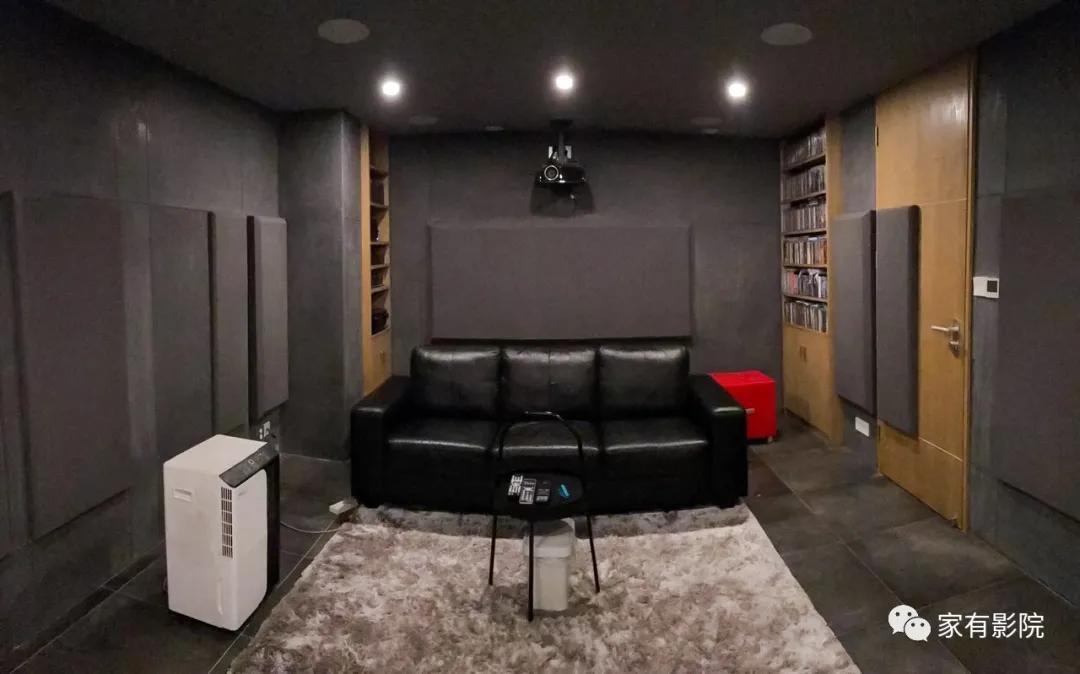

我们再来看看Tiger同学完工之后的影音室。
我们最后再看看整个系统的器材配置
前三:史塔克VS62×3
侧环:史塔克VS61×4
天空:史塔克AO65×4
低音炮:史塔克SUB36
功放:马兰士SR6012
后级:史塔克D7
播放机:OPPO 203 破解版
投影机:明基WP2010
写在最后
Tiger同学的7.1.4杜比全景声案例是一个不错的家庭影院案例,也是一份非常独特的礼物。所以,你们是否也喜欢呢?
本文经微信公众号(ID:jyyy2016)家有影院授权发布,原标题:当设计师遇上“家有影院”,Tiger送给老婆的7.1.4影院,文章内容仅代表作者观点,与本站立场无关,未经允许请勿转载。
