创作立场声明:本熊为一个数码产品和硬件产品的爱好者,非专业人士,若文中出现错误,请您指出,但也请您理解,同时欢迎探讨交流

这次的装机方案本来想在2020年完成,但由于种种原因,完整的文章要在元旦假期后才能发出了海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀  。由于还包括很多外设产品,造成篇幅较长,在元旦之前先把海盗船的电源和一体水冷晒一下,也让这次变成了一次跨年的装机活动!海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀


美商海盗船 (USCORSAIR) AX850开箱


今年的高端新显卡功率都比较高,之前也传出过很多翻车事故,这次装机选择了RX6800XT显卡,所以特别注重电源的品质和功率,最后选择美商海盗船的AX850,是一款钛金认证的额定850W电源。

美商海盗船(USCORSAIR)AX850钛金认证额定850W低噪音全模组化线材台式机电源1999元京东去购买

AX系列属于海盗船电源的旗舰级产品,千瓦之上就是白金认证的HX系列旗舰电源了。AX850 Titanium电源由海韵进行代工,采用主动式PFC+全桥LLC谐振+同步整流+DC to DC架构,效能超过了94%,用料当然就不用担心了。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

这款电源的长度为17cm,因此要注意机箱的兼容性,确实是需要个大箱子才能装下它。电源采用1把135mm直径的散热风扇,支持Zero RPM低负载停转功能。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

电源上还有张贴纸来说明在低负载情况下(25%),散热风扇会处于停转状态,噪音也就变成0了。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

电源一侧有海盗船的LOGO和AX850的型号。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀


附件中除了说明书还有3个不同颜色的磁贴,分别是白、红、蓝三种配色,可以根据自己主机的颜色来选择,让整机的配色更加和谐。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

另一侧是电源的铭牌。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

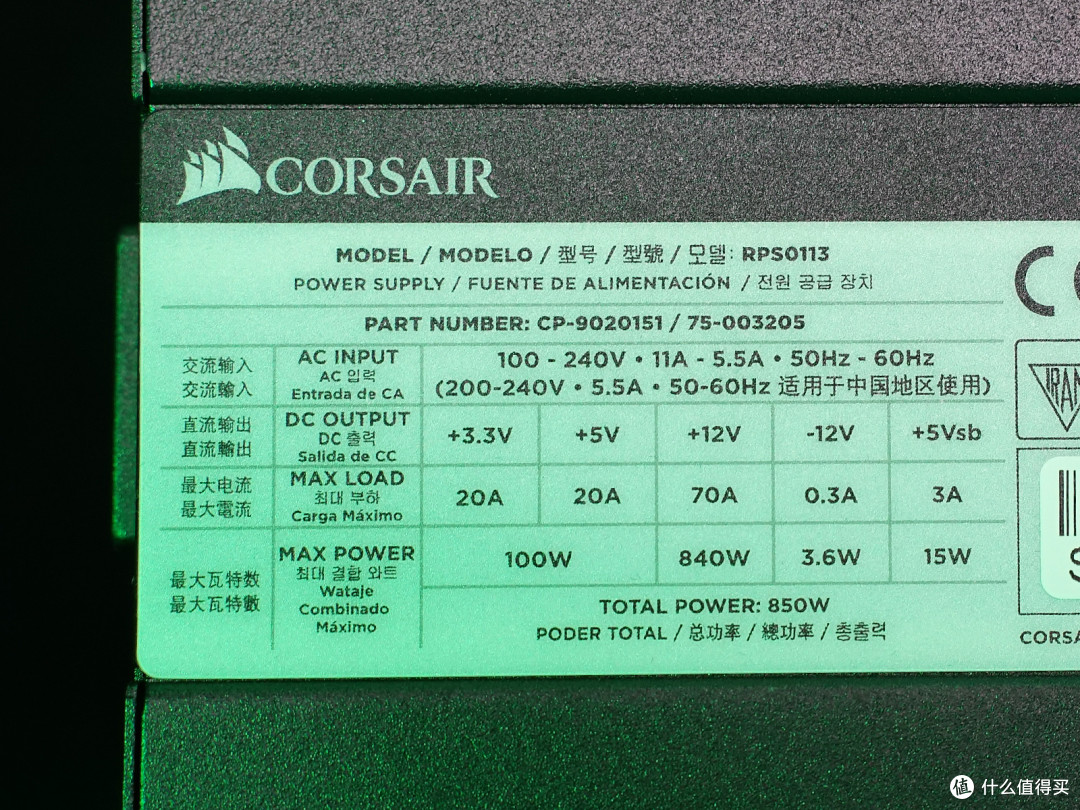

电源采用的是单路+12V输出设计,+12V输出最高为70A电流,也就是840W功率,基本占满了850w的额定功率;+5V与+3.3V则通过DC to DC电路输出,最高电流均为20A,联合输出功率为100W。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

全模组接口设计,18pin+10pin是24pin主板供电接口;5个8pin接口,为CPU供电与PCI-E显卡供电接口,可以混插;6个6pin接口是SATA供电和D型4pin供电接口。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

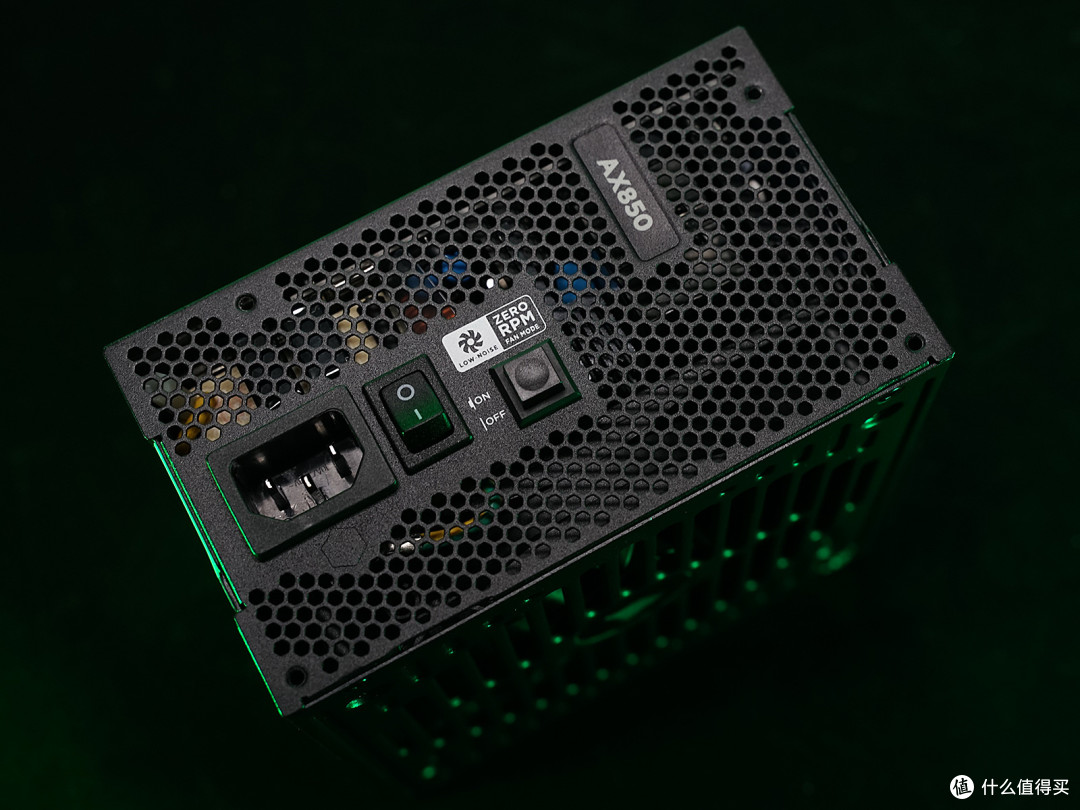

电源出风面,配置有独立的输入开关,Zero RPM功能开关也布置在这里。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

电源背面有海盗船的金属LOGO。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

收纳包中的模组线材分门别类,摆放的非常整齐。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

24pin主供电与CPU供电、PCI-E显卡供电采用了编织网包裹,接口端有额外的滤波电容,造成了这些线材接口部分比较硬;SATA供电与D型4pin接口则是扁平线设计。有1个24pin主供电接口,长度为610mm、2个4+4pin CPU供电接口,长度为650mm、6个6+2pin PCI-E供电接口,长度为775mm、另外还有16个SATA供电接口和6个D型4pin接口。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀




美商海盗船 (USCORSAIR) H150i RGB PRO XT 水冷CPU散热器开箱


由于CPU选择了12核心,所以入手了360规模的一体水冷。散热器安装在机箱的前面,而且机箱为前面板为全部封死,从侧面进气的结构,所以选择无光风扇,水冷头有光的H150i RGB PRO XT,想要风扇也有光可以选择CUE H150i ELITE CAPELLIX。

美商海盗船(USCORSAIR)H150iRGBPROXT水冷CPU散热器(360mm冷排/三磁悬浮风扇/RGB冷头)1399元京东去购买

除了散热器主体还有三个风扇、安装螺丝、安装扣具、保修卡、说明书以及用于连接水冷头和主板的USB线。该散热器支持INTEL平台的LGA2066,INTEL LGA1200和INTEL1151X,AMD平台的TR4,sTRX4,AM4,FM2+,基本做到了全覆盖。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

冷排为一般的薄排,为27mm,长度则是397mm。橡胶材质的水管长度约为360mm,柔软度还可以。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

散热鳍片的做工非常完美

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

冷排侧面。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

冷排左右各有一个海盗船的金属LOGO

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

冷头的形状为一个有圆倒角的正方形,顶部一圈以及中间的LOGO都是有RGB光效的。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

两个水管与冷头的连接部分做了特殊的加固结构,另外可以看到两个连接点还有些距离,进一步加大了水管的转动角度。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

可以看到冷头侧面也是有一圈光效的。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀


底部采用了纯铜散热座,应该是铣平工艺处理,没有到达镜面效果,中间预装散热硅脂,无需另外涂抹。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

水冷头上面有5条线,3条4P线用来连接风扇、1条SATA电源线为供电,1条3P线,应该是是用来测速的。这样风扇不用再连接主板,直接可以使用ICUE软件来设定转速和控温效果。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

扣具部分设计成了2部分,各自卡在底部左右两边,也不用螺丝固定,拆卸更加方便。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

标配的风扇是海盗船的ML 120磁悬浮风扇,无RGB。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

风扇侧面可以看到很多加强筋的结构,非常的工业风。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

风扇背面。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

风扇的供电规格为12v,0.219A,转速400~2400RPM,最大风量75CFM,最大噪音值为36 dBA。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀


性能测试


没有专业设备也就不测电源了,来测一下水冷的表现。

安装好冷头后需要用附件中的Micro USB的线接到冷头和主板USB接口,才能实现iCUE来控制。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

通电点亮后的效果。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

安装好iCUE后可以发现H150i RGB PRO XT,如果有其它海盗船的硬件可以更好的联动。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

在性能界面可以设定转速,而且水泵和每一个风扇的转速都可以单独设定,给出了静音模式,均衡模式,性能模式以及0噪音模式的预设,也可以在图形界面中进行转速曲线设定。另外界面右方的温度是水冷液的温度,并不是CPU的实际温度。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

CPU是锐龙9 5900X依然采用7nm工艺,12核24线程设计,基础频率3.7GHz,最大睿频4.8GHz,TDP105W,当然如果要进行负载高的应用,功耗可不只是105w。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

5900X手动调节全核到4.5GHz(电压1.3v左右),单独FPU烤鸡10分钟,此时CPU温度只有63度,但核心二极管已经到了89度,这是CPU的累热造成的,能让烤机不降频,H150i RGB PRO XT已经完成了任务。而且对于日常使用而言很少会有avx2指令集的应用,所以也不会有这么大的散热压力。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀


RGB光效

在灯光效果界面上可以看到冷头上有16颗灯珠,每一颗都可以独立设置,当然也是有很多预设的效果可以直接选择。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

下面就展示几个预设的灯效。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀

另外也可以根据CPU的实时温度来设定不同RGB方案,让光效变的更实用。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀



总结

H150i RGB PRO XT的冷头顶盖可以拆卸,可以根据安装方式来调整,让冷头的LOGO保持正确的方向。

另外ICUE的RGB光效虽然更加丰富,但是由于不兼容其它品牌,还是有些局限性的。官方说明可以支持AURA的华硕主板(也是用ICUE来控制主板光效),其它品牌要使用就要注意了。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀


AX850是一款合格的高品质电源,但也有些要注意的地方:一是17cm的长度,需要注意机箱的兼容性;另外就是模组线接口部分由于有滤波的电器元件,会有些硬,不好理线,如果用定制线就会失去滤波的功能,小熊这里使用了延长线,大家可以参考一下。

海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀


这次装机方案由于还涉及到一些外设产品和桌面的布置,导致了延期,变成了一次跨年的装机!其余硬件小熊先卖个关子,待到元旦假期结束后,再发布出来,希望大家继续支持。海盗船AX850电源和H150i水冷使用分享,敬请期待跨年装机秀
