“生命在于折腾”

这点在搞机的玩家身上体现的尤为明显,玩数码的人,手机一个接一个的换,相机镜头一颗接一颗的出手入手,而在PC DIY领域更是把这个精神发挥的淋漓尽致,在CHIPHELL论坛潜水多年,深受毒害。但毕竟没有人家家里的“矿”,工作和生活的压力也没有给我留下太多时间来折腾,唯一的这点爱好也只有在工作之余挤出时间来小小尝试一下。

近两年ITX机箱非常流行,配套的主板和配件越来越丰富,几箱厂家的设计也越来越多样化,人性化,随之设计出的ITX机箱尺寸越来越小。看了好多篇高手的帖子之后,自己也蠢蠢欲动,想试一试超小尺寸但性能强大的DIY,但是一来看得上眼的机箱舍不得下手,二来自己也没有设计能力,也没有朋友帮忙制作加工。不过在淘宝苦苦搜索之后发现了一套性价比很高的机箱,搜索资料研究了两天之后果断入手,随后配齐相关的配件,利用业余时间断断续续历时一个月,终于搞定了这台只有A4尺寸大小的“小核弹”,下面简单走个流水账。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

首先选定主要几大配件,之前手头正好有一块i9-9900,符合“小核弹”的定位。散热器受主板限制,经过反复尺寸对比筛选,可选的型号非常少,最后选择了酷冷的暴雪T520下压式风冷塞热器。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

内存选的是两条宇瞻黑豹系列,单条8GB,不过这次是RGB带灯的版本。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

显卡是我最担心的,因为手头只有一块华硕的ROG Strix Radeon RX580,个头巨大,生怕塞不进去。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

电源受到机箱本身的限制,只能放下SFX规格电源,在双十二那天选择了特价的全汉MS450。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

系统盘当然使用M.2借口的,用了三星SM961,外加了一块同样在双十二特价的七彩虹640G SSD(只要399,心里有点慌,不过仓库盘无所谓了)。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

其他配件还包括一根ADT的显卡PCIE借口延长线,也是网上搜索到的最常见的品牌了,和卖机箱的商家请教了之后,买了18cm长,180度反转的线。

最后说一下主板,MINI ITX主板依旧选择惯用的华擎,一个是一直以来都是华擎用户,对华擎的品质比较放心,第二是“华擎妖板”的称号让华擎的主板尤其是MINI ITX主板一直以来都是短小精悍的存在,虽然现在各大品牌都推出了集成度很高的MINI ITX主板,不过华擎依旧做的很不错,在JD上看了半天,最终选择了这块Z390 Phantom Gaming ITX/ac。功能和设计都是非常的到位,简单说两句:

主板整体拿在手上沉甸甸的,做工非常扎实,全黑的电路板,芯片组、供电部分,M.2插槽部分都采用铠甲式的散热片“武装”。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

PCIE插槽也是金属加固的,这里提醒一下,如果用的高性能M.2 NVME硬盘的话,一定要给它加一块散热片,这种主板自带的更好,经过实际测试,不加散热和加了散热温差有整整20度的差距!!华擎这块主板的散热片下面自带贴片式散热硅脂,用起来很方便。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

主板背后还有第二个M.2接口,目前先空着,等以后讲个再便宜点,给他上个512G的。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

主板背后的接口也非常齐全了,6个USB 3.1接口,DP + HDMI的显示输出,WiFi天线接口,5个音频,1个光纤,一个网卡,一个PS2键鼠接口,还有一个清除CMOS设置按钮。重点说一下那个支持ThunderBolt 3的USB Type-C接口,40GB/s的巨大带宽,支持超快的USB传输,还支持给手机/iPad使用DP快充模式充电。另外,据说Windows 10现在已经支持把独立显卡的画面通过主板的TunderBolt 3接口输出,那也就是说,理论上可有在网上淘那些没有显示输出的“矿卡”,直接通过主板输出画面,哈哈哈,有机会可以试一下。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

主板其他细节就不多说了,下面是这次装机组件的全家福,显卡没有入镜。。。当时还在工作当中。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

一切准备就绪,开搞!

首先声明一下,由于是在业余时间断断续续装的,所以照片都是各种手边设备抄起来拍的,画质垃圾,大家随便看看。

机箱不是整体运来的,而是一整箱的零件,需要自己一块一块拼起来,看到晒单的评价是装起来有点小折腾,不过对于好久不动手的我来说,还是挺期待的~

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

开箱的状态

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

所有的零件

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

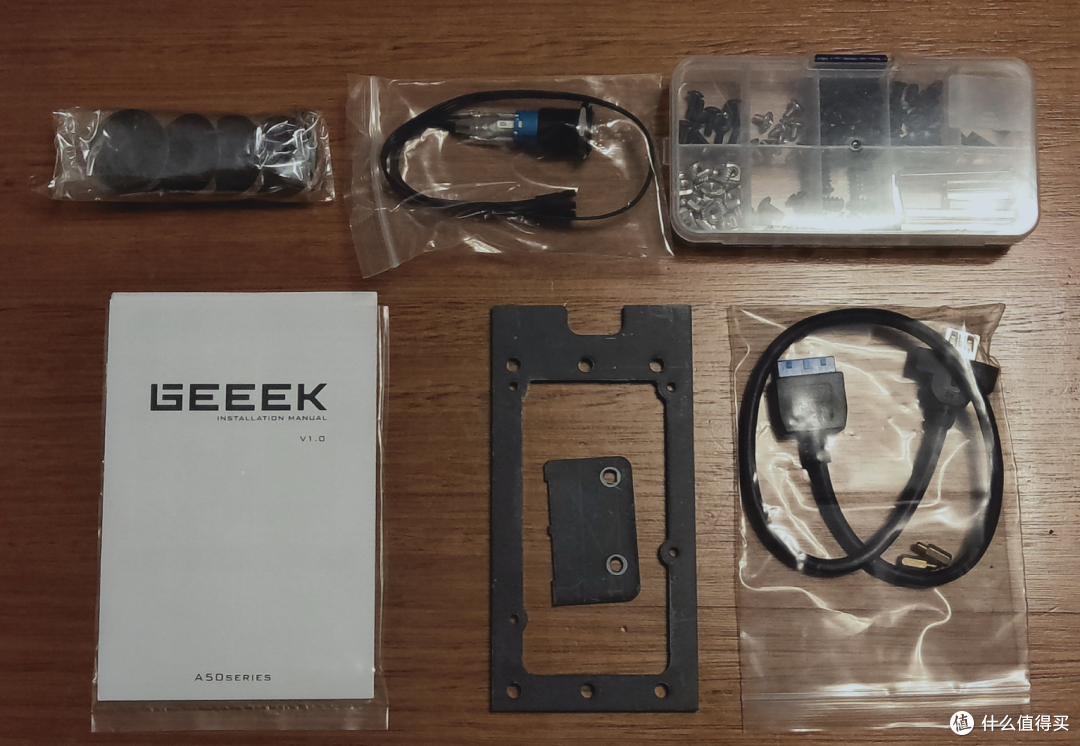

说明书、螺丝、线材、垫脚等配件

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

说明书略微简单了点,不过还算看得明白

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

不一会机箱的框架就搭起来了,主板是用四根金属螺栓柱子支撑的,感觉有点慌,怕主板变形。。。好在主板是侧放的,应该还好吧?

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

巨大的散热风扇几乎遮住了整个主板,也相当于半个机箱的侧面积,准备上显卡了,好慌~

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

上显卡之前先要安装延长线,延长线略微短了一点点的感觉,插座部分也是通过金属螺栓固定的,装的时候废了半天劲。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

装好后的样子,这里非常可惜的是主板唯一有RGB灯效的地方就在PCIE插槽旁边,结果正好完全被延长线遮挡住了。。。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

果然显卡太长了,经过各种尝试,最终拆掉这边的框架螺丝,生搬硬套,可算把显卡装进去了,距离边框也就2、3毫米的距离。。。真是惊险~ 但是!!!由于显卡略微厚了一点点,侧面板装不上!!目前只能这一边敞开裸奔了~

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

小机箱内部密度太大,通风不好,所以在顶盖里面装了两个9cm的风扇辅助散热。但是小风扇声音太响了,只好先拔掉电源了,后面再想办法。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

电源是“吊”在机箱里面的。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

电源虽然是全模块化的,号称“黑化扁平处理”,实际上略微有点硬,挺难塞进机箱仅剩的一点空间的,后期估计要是换定制线。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

都装好之后插开关接线,发现空间狭小,最后只能靠螺丝刀往里面捅。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

装上硬盘挡板,为了避免挡住电源的散热,SSD选择放在下面的位置,由于线材都太硬了,最后废了九牛二虎之力,硬是把线用力塞进去了。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

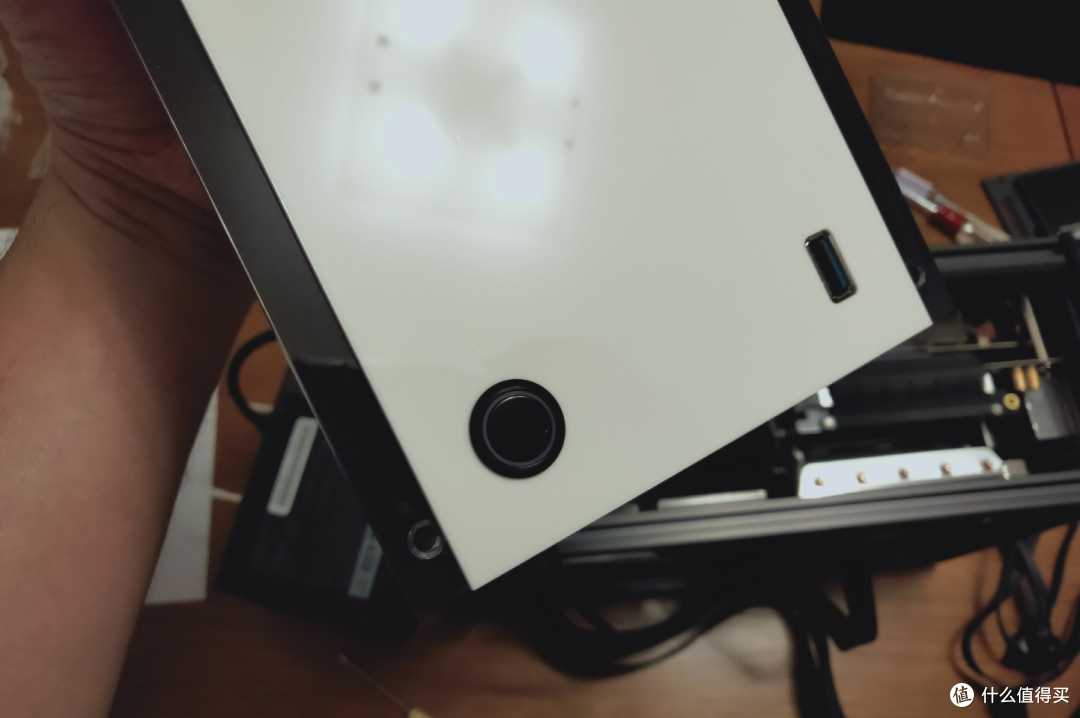

前面板的开关手感还是不错的,“咔哒咔哒”按起来很爽,如果可以做成纯平不要凸起就更好了。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

七七八八装的差不多了,折腾得一桌子乱,插上键鼠准备开机测试。一次点亮!

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

房间里面的电脑还在使用中,这里灵机一动,用手头闲置的微投来做显示设备,对着白墙就可以装系统了~~

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

最终效果出炉!!这个侧面板的logo感觉略丑,准备去淘宝上找人定制一块。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

由于显卡延长线挡住了主板自己的RGB灯,好在主板还有两个RGB灯条插针,一个支持普通RGB,另一个支持可编程RGB接口,我搞了一根RGB灯条进去,由于内部也没什么多余空间,又不想让灯珠一颗颗的暴露出来,一个是太难看,另一个是太刺眼,所以把灯条塞到了机箱顶部,晚上透过散热孔的蜂巢状网格看还是能看的。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

正式搬进书房写字台,先比原来NZXT的超大ATX机箱,这么小的写字台看上去和谐多了。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

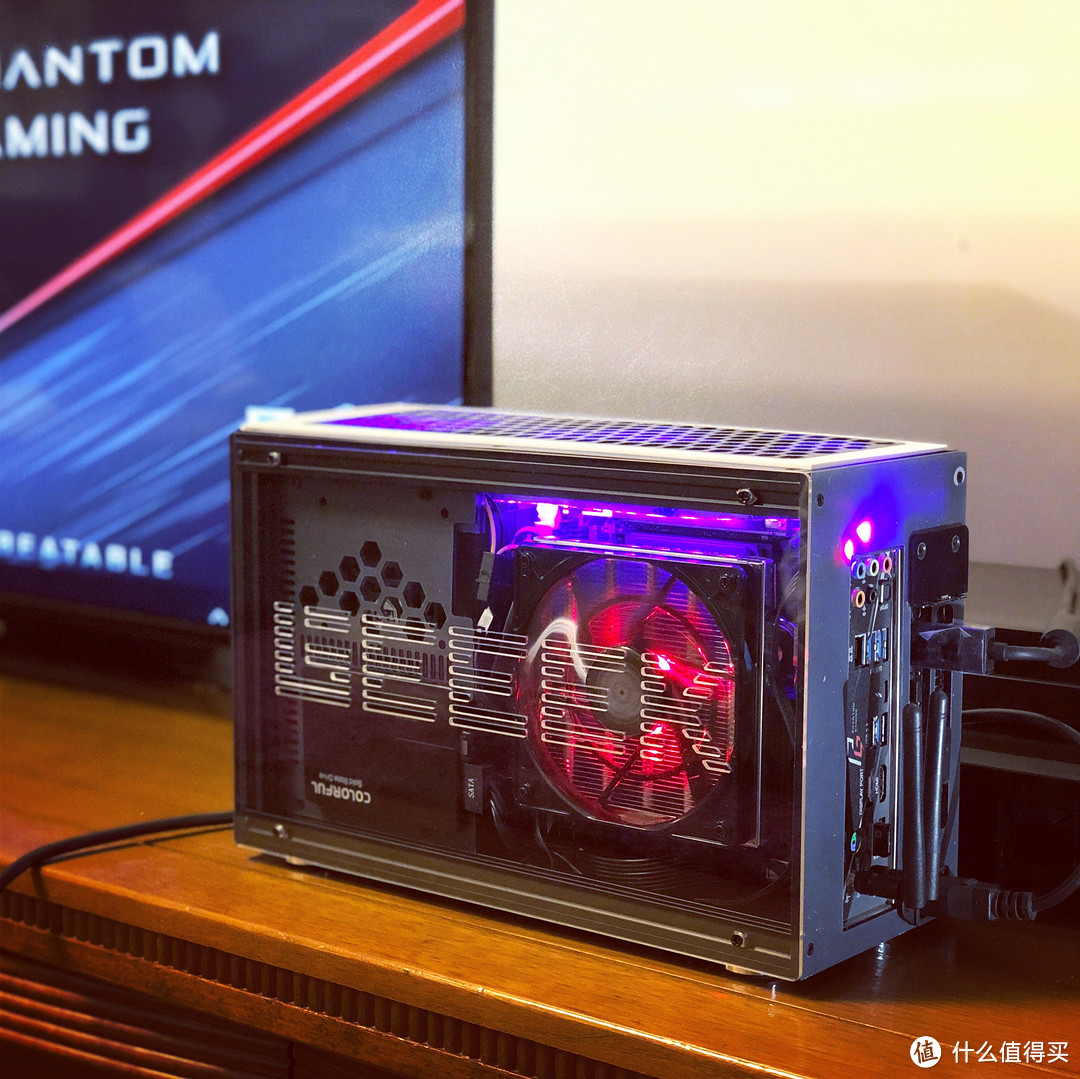

下面是晚上开灯的效果,注意,显卡这一面是没有挡板的,一般情况下显卡风扇不会转,但是玩起游戏来,还是要小心,不要被风扇削到。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

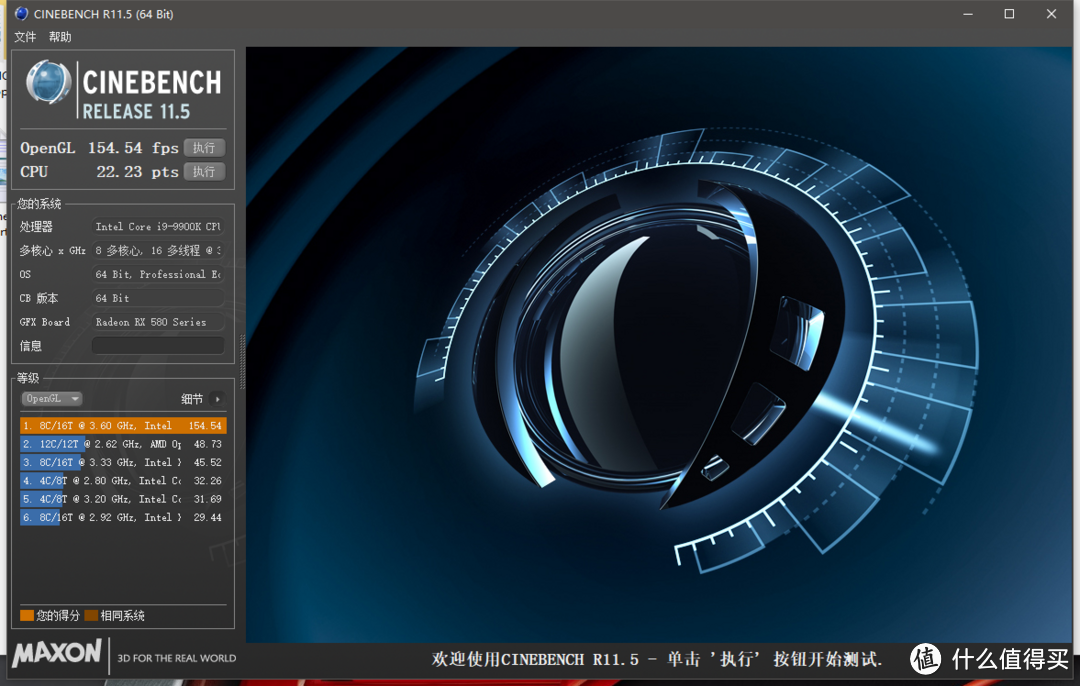

简单测试烤机之后,还是很稳定的,也许是现在冬天的缘故,夏天的时候再看稳定性吧。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

由于新一代的Z390芯片组原生支持USB 3.1 Gen2,理论速度是10Gb/s,所以只要优盘跟得上,通过这个接口可以实现非常高的传输速度。

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

下面是AIDA64的检测信息

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

挑战A4纸尺寸的小核弹 i9-9900K装机初体验

总结一下:

GEEEK A50这个机箱,造型一般,体积大小控制的不错,区块分隔的还算合理,另外还有支持水冷的版本可以选择,不过组装较复杂,需要耐心。华擎Z390 Phantom Gaming ITX/ac这块主板小而精,支持最新第8、9代酷睿CPU,接口全面,集成度高,还带有高级的ThunderBolt 雷电3接口,内置Intel最新的告诉WiFi技术以及蓝牙5.0,还有USB 3.1 Gen2的支持,给系统的玩法提供了很多灵活性。最后的忠告:超长显卡请谨慎选择这种A4尺寸超小型机箱来DIY。
