大妈新司机的HTPC+NAS解决方案【硬件篇】

自己的宝宝快要出生了，老人也都来家里帮忙，突然间觉得看电视节目和家庭照片、视频备份的需求迫切了起来~~~就此萌生了新组装一台HTPC+NAS机器的念头。刚好赶上618，有木有！不过2019年的618真心没劲儿，活动力度相当一般，京东很多商品优惠价格还不如单品平时的秒杀~~~自己其实默默关注大妈好久了，这次的胜利完成，80%也多亏了大妈。自己是个懒人，但是为了回馈社会，反哺大妈，把过程的经验教训都写出来。相关文章其实挺多的，这里以索引加补充说明的方式进行，把自己遇到的坑点、难点写下来。本篇是首篇，分析自己硬件选型的历程。

需求、目标及实现

低功耗HTPC+NAS，win 10+黑裙，未来可扩展软路由。之所以选择NAS同时兼具HTPC功能，主要是PC端的各种视频客户端VIP费用比电视盒子端便宜好多！软路由还没有时间折腾，但先预留扩展性。

l CPU + 主板：AMD200GE +华擎 A320M-HDV R3.0 ￥537

看了好久各种论坛，选定了这套，这个组合目前还是挺火的~~~因为同时满足了以下要求——便宜、功耗低、硬解4K、有HDMI输出，支持虚拟化，个人认为是最适合自己需要，最适合HTPC+NAS的。

额外加成——支持M.2 nvme SSD启动，速度杠杠的；

缺点（但是都能解决，所以选了这套）：

（1）M-ATX版型偏大——选了万由的810A机箱（itx主板的差价加到机箱上，哈哈哈），而且大板的扩展性更好；

（2）200GE这个U其实有坑...主要是PCIE通道不足，nvme只剩2条——广大nvme SSD都是需要4条通道，如果只有两条，性能减半。但是，经过研究发现！！！有少部分nvme SSD是本身就基于PCIE*2通道的，例如我用的金士顿A1000；

（3）sata只有6个，机箱是8盘位——主板有1条*16，1条*1插槽，正好扩展！购买LSI方案硬盘转接卡（直通型，便宜，也因为自己不组硬件raid），可以扩展8个sata。原有6sata可以再接两个2.5 sata SSD，这样整套系统一共可以11个盘！（8*3.5，2*2.5，1*nvme）；

（4）这款板U组合还有个坑爹的地方！使用200GE的时候，16*插槽只能工作在4*！再加上LSI直通卡是PCIE2.0的，所以内部速度只能达到PCIE2.0*4的速度，这个问题我目前没找到解决方案——但是转接卡都接机械硬盘，每块传输速度顶天200MB/s，经查询，PCIE2.0*4的速度也是够了，所以就不纠结了。未来如果转接卡可以用3.0，速度可以再提。

（5）网口只有1个——正好剩余的pcie*1来扩展，大把100多块转4口千兆的卡。

补充说明：

主板的兼容性信息、手册、使用说明都可以去主板的网站去查，还是很全面的；另外华擎这个板已经从1.0优（suo)化（shui)到4.0了，但是便宜啊！

l 启动盘：金士顿 A1000系列 240GB M.2 NVMe协议 ￥279

就是看中了工作在PCIE*2通道。其实还有更便宜的先锋的一款、更贵的WD蓝盘也有一款，选了适中的，这款也有很多评测。

l 内存：光威 DDR4 2400 4GB *2 ￥195

鱼竿厂的内存就是便宜！本来担心兼容性，因为卖家说光威的不兼容，还买了team的来备用，结果一次点亮

l 机箱：万由NSC-810A ￥1400

颜值+8盘位+支持m-atx板，只有TA了。海韵电源贵点儿，想想也不折腾了，不然还要重新安装和走线。卖家都弄好，方便，省心~~~建议官方企业店铺购买，去找找万由论坛可以要高级折扣码，这样比其他卖家还划算、省心。

l 另同店购买SSD2.5硬盘架 ￥30

这个其实没啥必要买...SSD找个地方捆就好了...而且装了这个占地方，本来能捆2个的位置，只能装1个~~~强迫症可以选这个...如果系统选win server存储池分层双SSD加速的同志，你们就更不需要了

机箱的安装、评测，看这几篇~~~加起来就很全面了，不多写了

组建高性价比八盘位NAS——硬件篇家里面的八盘位NAS已经组建了一段时间了，目前也一直在稳定运行中，之前在家庭影院晒单文章中简单露过一次脸，这次来详细写一写，对于需要组建八盘位NAS的朋友们可以有一个小小的参考。本篇目录1、购买理由2、外观&内部展示3、使用感受4、总结1、购买理由作为一个资深电影爱好者，NAS最大的用途就是用来挂P小小老本| 赞332 评论217 收藏2k查看详情

黑群晖组建指南 篇六：靠谱的8盘位热插拔机箱—U-NAS 万由 NSC-810A 机箱开箱小编注：想获得更多专属福利吗？金币加成、尊享众测、专属勋章、达人福利任务你想要吗？如果想要，赶紧来申请认证站内生活家！猛击此链接hello，大家好，我是岁月~~好久没写原创了~估计是因为天热，懒癌爆发的特别厉害~近1个月一篇原创都没写，再不写，这个月就真的0篇了，其实在5月末，就已经计划写这篇原创了逝去岁月| 赞107 评论152 收藏944查看详情

万由8盘位准万兆NAS DIY折腾记小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。详细活动规则，请猛戳此链接！家里硬盘数量日益增多，且均为1T或者2T居多，黑五鲁了两块西数8T，没地方且不方便插拔。于是寻思一款盘位多支持热插拔，不占空间的NAS机箱，于是就找到了某宝的万由NSC-810A，八盘位热插拔，支搞机砖家| 赞35 评论98 收藏156查看详情

l 购置硬盘转接卡 LSI 9211-8l（富士通版） ￥160

l 转接卡 sas - sata 1转4数据线*2 ￥50，注意正向还是反向！！！

这个线一定要说下，选了万由机箱的同志，一定要买反向线！一定要买反向线！一定要买反向线！而且越短越好，最长不要超过30公分。因为万由机箱已经帮你把sata线从背板装好引出来，如果你买了正向线，就要把背板原来的sata线拆掉，再把新的转接线接上去，这个憋屈劲儿不要问我怎么知道...但是如果你是强迫症觉得两根线接起来长、难看、影响速度，又有纤细灵巧的双手，请大胆买正向线

l PCIE16*延长线一条，19CM ￥23

万由机箱体积限制，PCIE扩展卡不能直接插主板，需要延长线。我买了淘宝上便宜的，那些大几十块的因为穷没选~~~丑了点，但是用起来ok。*1的也可以一起买了，10块，省了以后的运费嘛~~~

l 数据盘

原有希捷蓝盘2T，1个（7200，200MB/s)；西数绿盘2T，1个（5400，只有100MB/s）；新购置海淘WD element 8T拆机盘8T，2个（氦气盘，5400转，能200MB/s)；拆机盘的文章看这篇，全面！需要说明：1、转保应该是已经没了，要坏了的时候再说；2、判断是不是氦气盘，简单看标签是不是把盘面贴满即可，因为氦气盘是密封的，所以可以把盘面全覆盖，无气孔露出；3、万由的sata背板用这个拆机盘，需要用绝缘胶布把3个针脚贴起来。

小白瞎折腾 篇四：氦气，空气？西部数据WD Mybook与Elements拆箱，及转国内保修记录各位值友大家好，最近亚马逊海外购的西数WDMybook和Elements8T接连好价，已经连续成为张大妈的热门爆料。如果作为拆盘组nas使用，极具性价比。有人说这两款8T容量的移动硬盘拆机会是氦气盘，也有可能是空气盘，想想拆这玩意不就和开宝箱一样，完全靠运气吗？那我的运气是好还是坏呢？所以，这篇原创白白白白白白咩| 赞308 评论471 收藏2k查看详情

l 对拷测试盘：拆出原书房电脑sandisk SSD 1个，256GB；500G西数，80G的IDE（没用上)

上图~~~

三大件

新老硬盘全家福，传家宝有了

80g的竟然是ide接口…

新8T，超美有木有~~~

万由

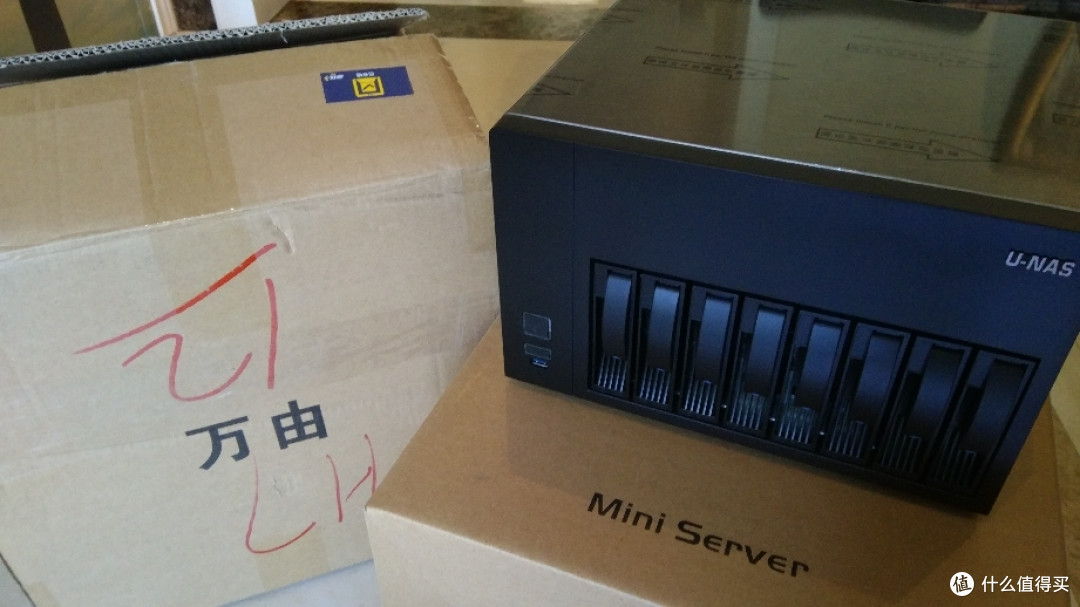

机箱和包装

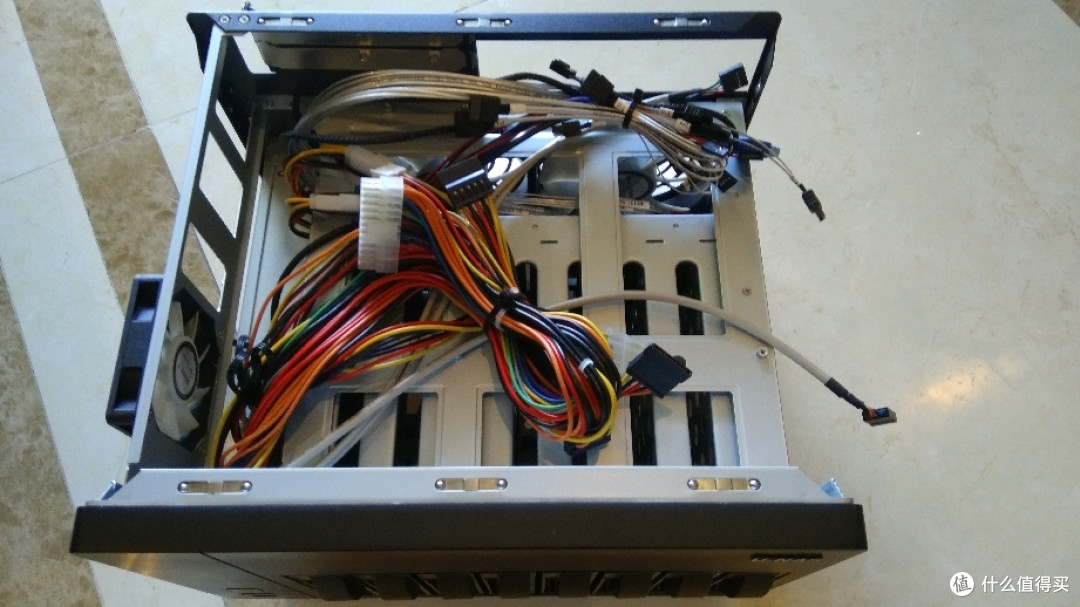

空箱理线已经很整齐

配件

装好的上视角，看pcie延长线和硬盘直通卡，nvme ssd，原装风扇够用！自我感觉走线也还行

侧视图，华而不实的2.5托架除掉它，立起来正好捆绑两个。小风扇没接电…

使用感受

1-稳定稳定稳定，硬解4k，跑各种压力测试不死机。你说什么跑分？这个配置我们要TA跑分么

2-nvme ssd选对了，2条通道也能发挥潜力

全部机械硬盘一起大文件乱抡互拷，速度都ok，够了~~~反正我家千兆内网传输也就100MB/s上限，多余都是心里安慰

总结

这就是我心目中的最合适htpc+nas了，感谢大妈！希望对值友有用。

后面几篇会写系统选用，软件安装等，系统选型为win 10 ltsc+hyper-v+黑裙5.2挂载win NFS
