光线侧透，独领风骚---爱国者破晓X机箱升级装机记

日出东方温度升高，又到了换季时节，气温也随着夏天的到来慢慢升高了。也是时候要对原来的老主机进行一定的适应性季节升级了。考虑到原来的水平风道机箱是不是可以进一步提升。所以就选择了以下进行了升级。

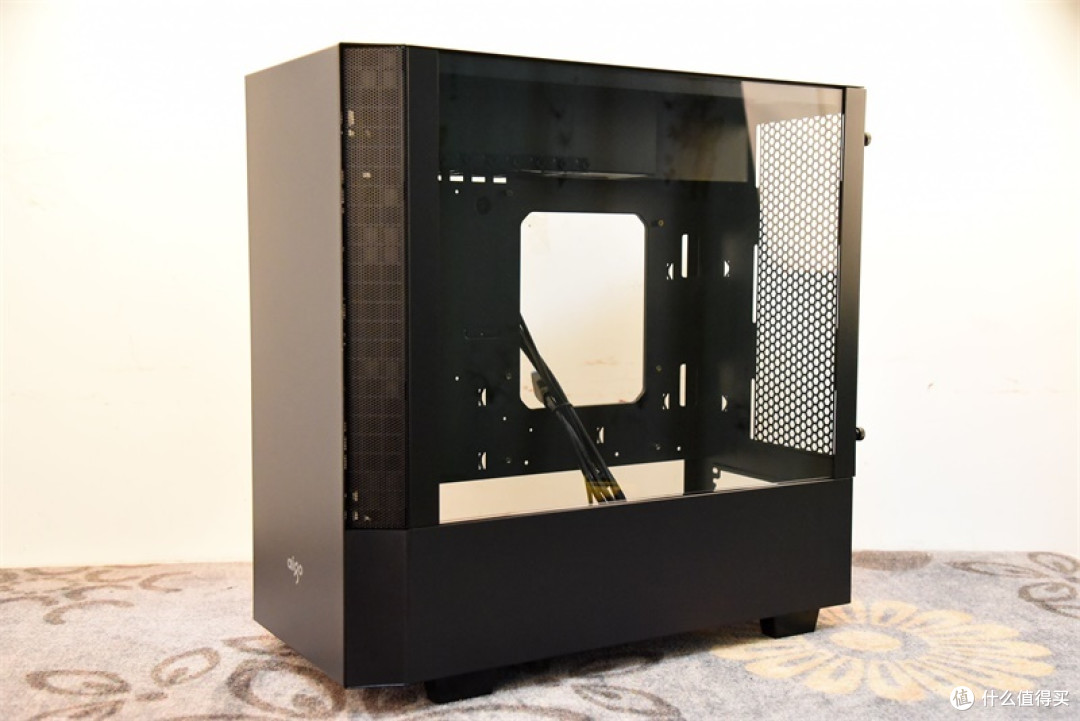

这次升级选择了爱国者破晓X机箱，主要是考虑到她拥有钢化玻璃侧透，兼容240水冷散热器，支持现有的微星Z390 ATX主板安装，箱体长宽高（mm）440MM*215MM*443MM，对于这个尺寸全模组电电源也能轻松装下。

爱国者（aigo）破晓X黑色显卡垂直式全侧透电脑机箱（支持ATX主板/三风扇长显卡/240MM冷排/右侧透玻璃）299元京东去购买

机箱的开关按扭设计在了顶部前方：从左至右：主机开关，重启按钮、USB 3.0*2接口、音频输入输出接口。通过延伸至机箱后部的连接线就可以方便的与主板进行连接。

采用垂直风道的破晓X机箱，有别于传统ATX机箱。实现90度翻转，主板输出部分由原来的机箱后部转移到了顶部。也基于设计的改变，与时俱进的在顶部盖板位置设计了一个可拆解防尘网，除了增强散热以外也防止主机箱非工作时间的落灰。

史丹利一字十字螺丝刀套装工业级改锥小梅花起子带磁螺丝批超硬12.8元天猫精选去购买

伸手到机箱底部力往外拉动就可以将机箱的前面板拆除，可以看到在前面板内部主进气方向除了风扇安装位以外还贴心的设计了一个等比例尺寸的防尘网，采用磁吸式的安装十分的方便。

破晓X机箱支持前部120MM*3风扇的安装。因为原来家里面有2组同款套装风扇，但是由于之前错开给亲戚装机多装了一个，所以，这次前置的发光风扇采用混搭、混光。要说明的是前置风扇不能安装在机箱内部要是安装在了外部前面板可是盖不上的哦。。。

机箱内部下置机械硬盘安装托架，通过这个托架可以进行机械硬盘与固态硬盘的双重组合安装 ，并且如果暂时不需要也可以通过快拧螺丝进行拆除，机箱同时也在这个位置放置了装机需要用的螺丝及扎带等物品，让用户在过程时十分的方便。

机箱除去主板安装支撑铜柱10MM的高度，总体达到180MM深度和机箱安装下一个全塔式风冷散热器也不在话下。

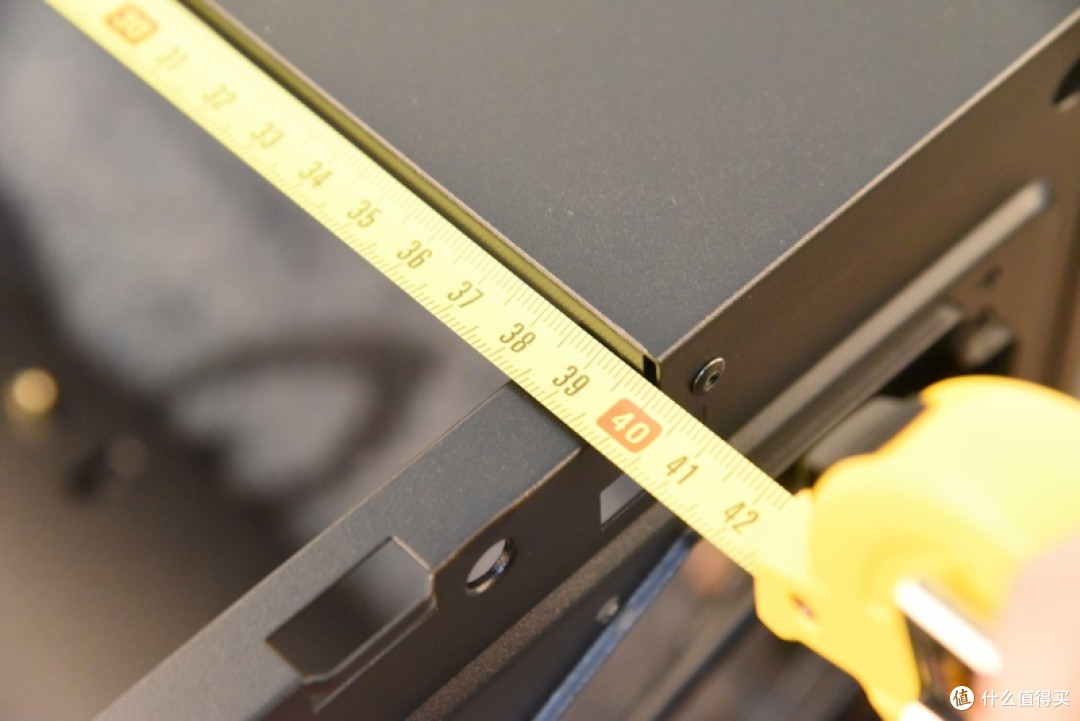

385MM的机箱宽度内部支持从ITX到ATX尺寸的主板安装。

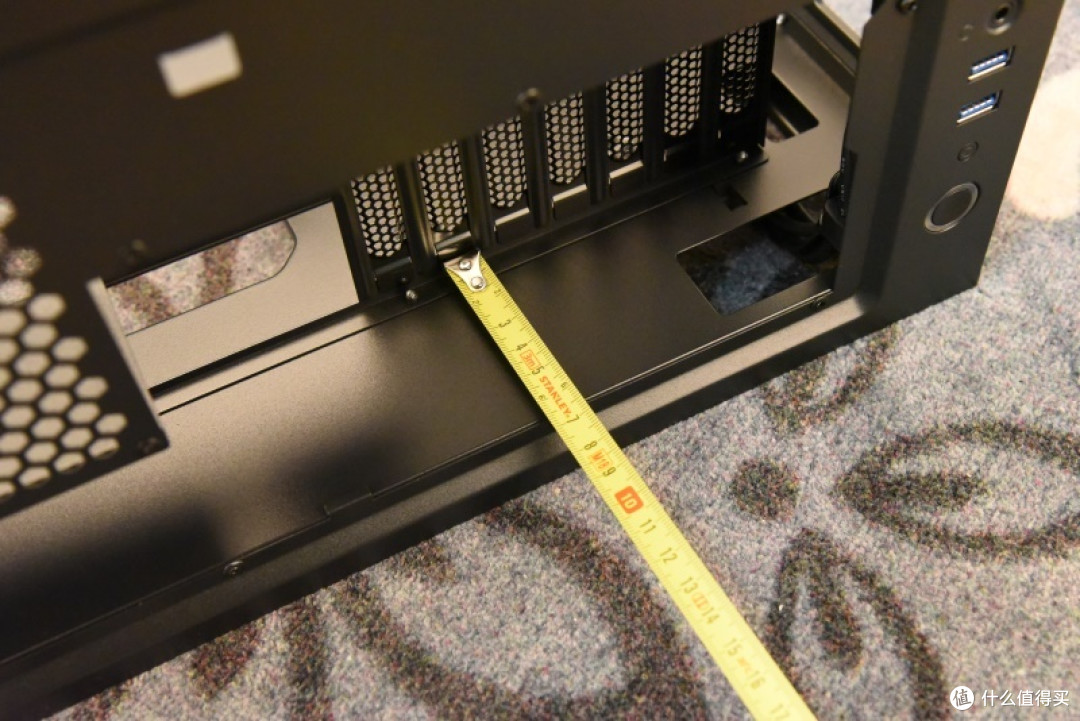

沿前下部侧板测量还有近315MM的长度，这个尺寸对于主流的三风扇显卡也能轻松装下。

机箱底部拥有200MM的空间尺寸，安装一个：140mm(长)*150mm(宽)*86mm(高)的全模组电源也不在话下。

机箱顶部输出接口部分，独立显卡输出部分更是拥有65MM的宽度，显卡数据线也能顺势走线一点也不影响。

史丹利卷尺3米5米8米10米米尺子耐磨高精度测量盒尺木工钢卷尺19.9元天猫精选去购买

安钛克(Antec)HCG850金牌全模组台式机电脑主机机箱电源850W（全日系电容/14cm短机身/智能温控/10年换新）899元京东去购买

这次趁着换季想改善一下机箱散热所以选择了垂直风道的爱国者破晓X机箱，对面电力负载紧张的夏天，自然也没有错过入手了款850W电源，身为安钛克HCG系列中的主打产品，这款拥有金牌80PLUS认证的电源主12V输出部分最大电流达到70A，功率840W，几乎全功率输出。

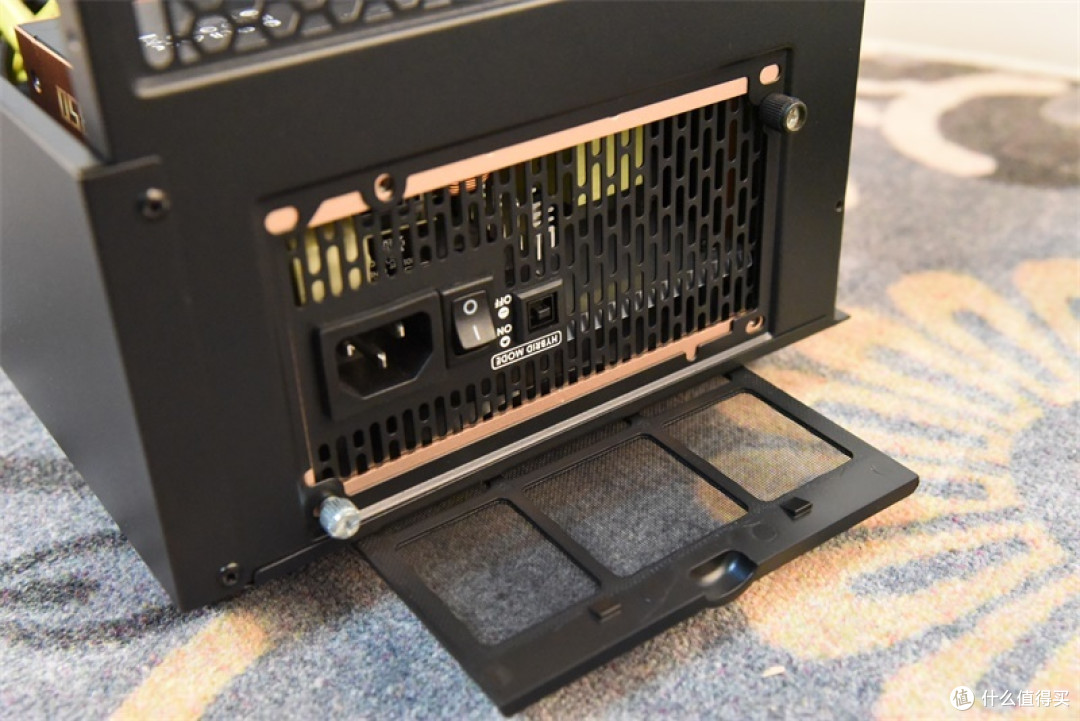

下置电源安装位设计有独立的风道系统，并且在机箱底部设计有一个进气过滤网，定期将散热抽出来清洗即可，十分的方便。安钛克HCG850电源身为一款全模组接线电源也能轻松装下。

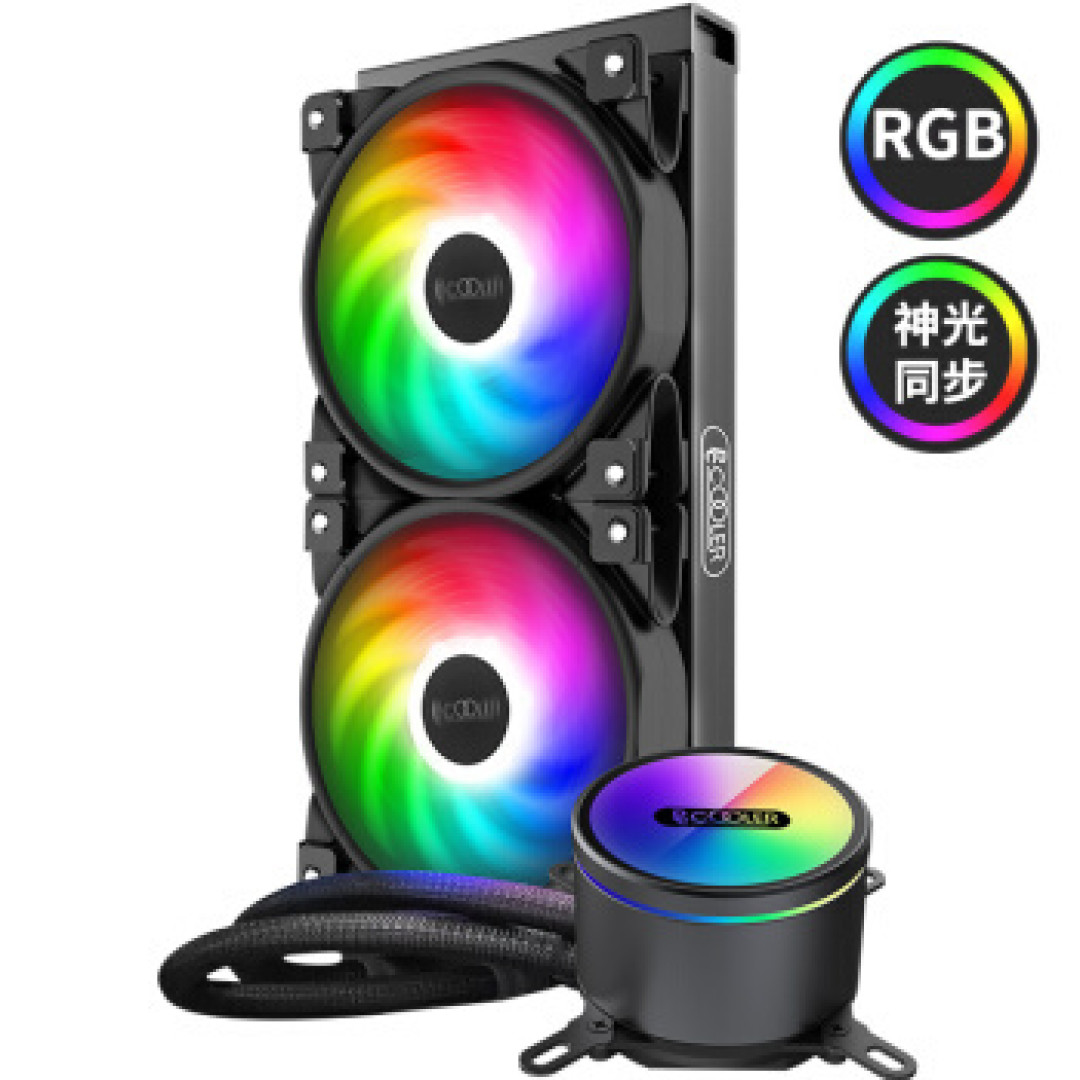

超频三（PCCOOLER）凌镜GI-CX240ARGBCPU水冷散热器(支持sTRX4/2066/5VRGB主板神光同步/全面屏水冷头）569元京东去购买

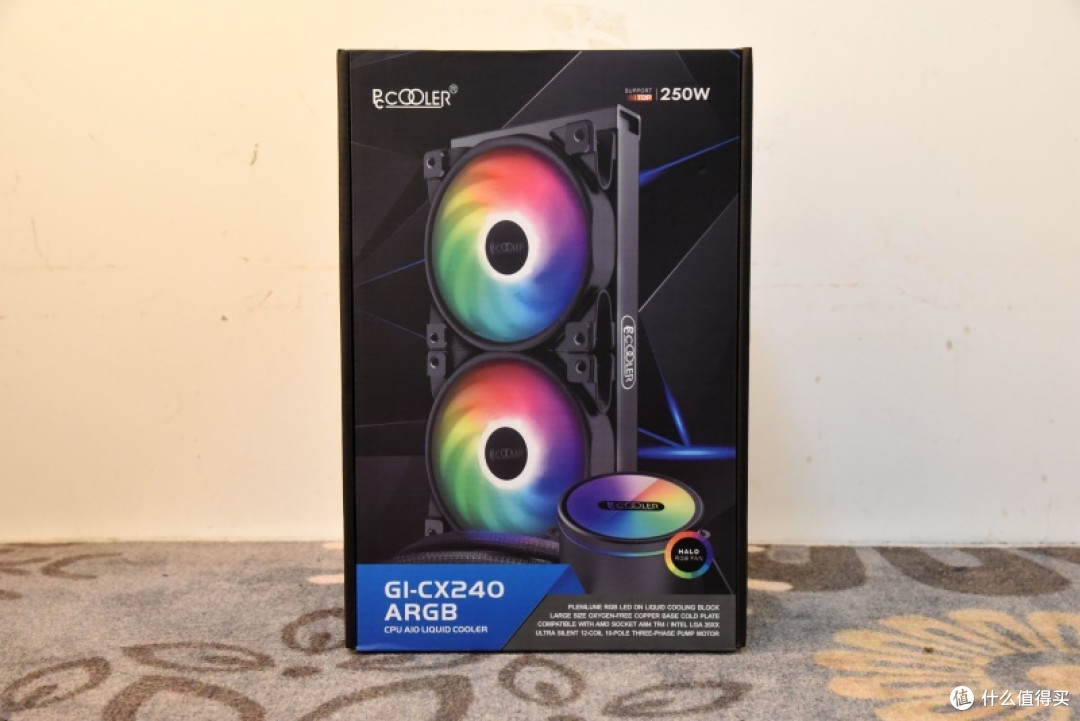

这次考虑到破晓X机箱支持240MM的水冷散热器，就借机入手了超频三（PCCOOLER）凌镜GI-CX240 ARGB CPU水冷散热器，又因为破晓X机箱拥有透明玻璃侧盖，散热器自带的又支持sTRX4/2066/5VRGB主板神光同步/全面屏水冷头，所以整体效果定十分好看。

电源及水冷排安装之后的机箱背部特写，直接使用早年装机留下来的免工具快拧螺丝进行安装固定。（不知道还会不有人看到这样的免工具螺丝勾起过往的回忆）

虽然经常折腾装机这些，但是安装水冷散热器的底座还是细心照着说明书来一遍。

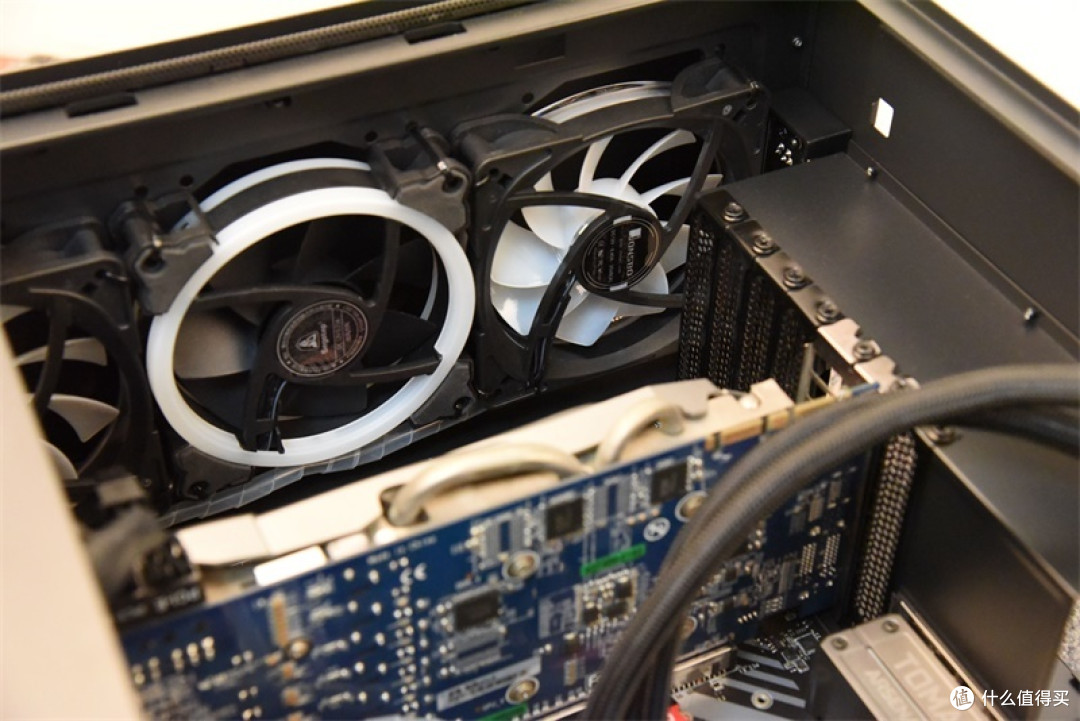

特别让人注意的一点，也许是考虑到后置安装水冷散热器的关系。在机箱的顶后部还有一个约90MM的散热孔可以有利于顶上的外部冷空气进入散热器的风扇，这样不会因为机箱中部显卡在垂直面的遮挡而影响了气流的运行，设计相当到位。

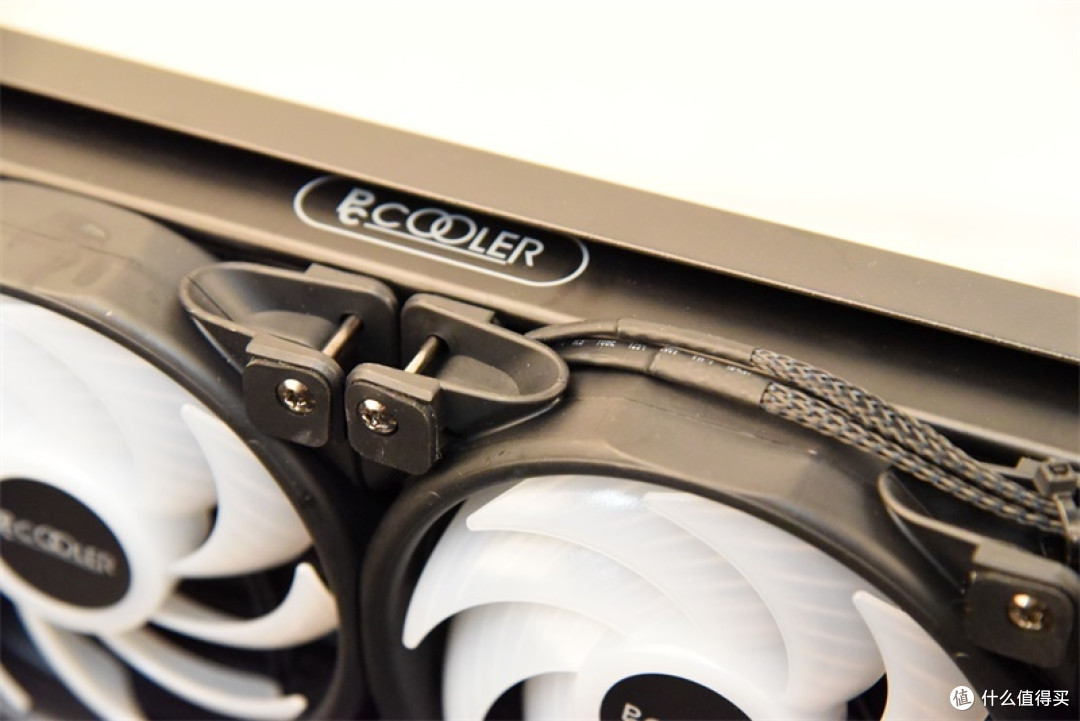

凌镜GI-CX240自带的两个风扇的四个边角有些特别，它们是反向夹角设计，这样除了在减震上面有所加强之外，在两个风扇的并排安装的时候，上部的风扇的供电与灯光控制可以可以从夹角的缝隙边缘中穿过。有利于整理，就免除了传统风扇因为并排安装时要么并排造成两个风扇之间无空间压线的问题。

爱国者破晓X机箱下置电源安装位，虽然没有采用封闭式的电源仓位，但是因为电源的顶部就是水冷排的风扇进气位置，所以一定程度上面可以加速空气从电源顶部流过，这样除了通过电源自身的独立风道给予内部元件散热以外，在安钛克HCG850电源顶部同样可以起到金属壳体的增加散热的作用。

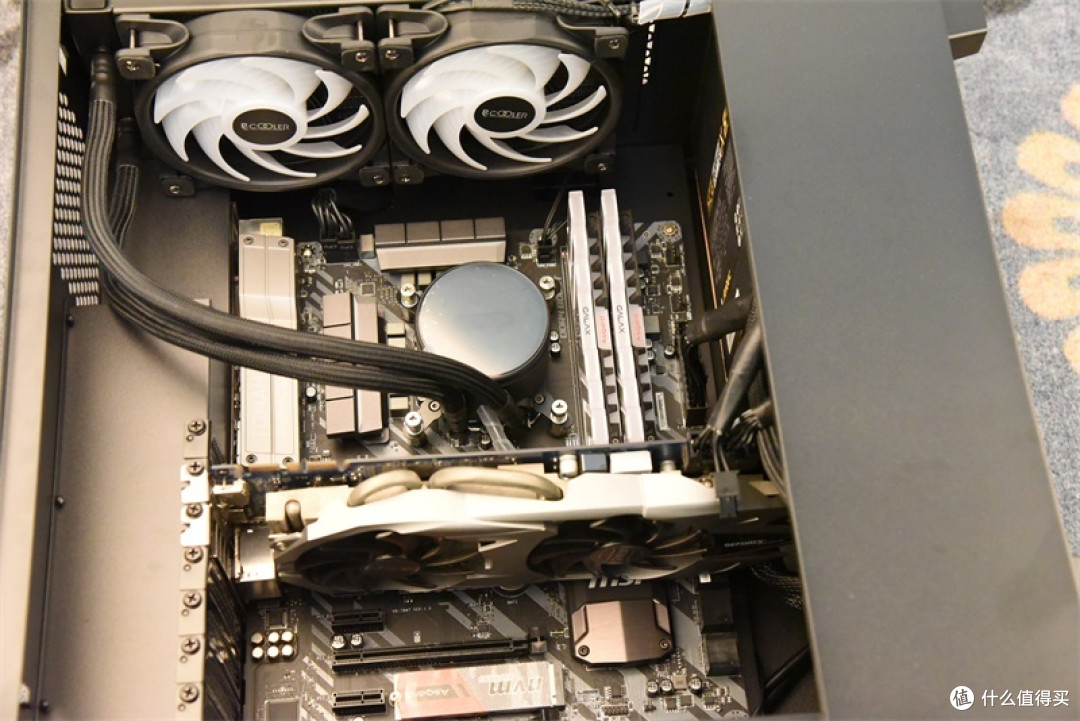

来张装机之后的平放前面顶视图，从这个角度观察就看到垂直风道是原来水平风道的基础上对气流风道的进一步改进优化。

再立放起机箱从前部侧面可以看出显卡这个机箱内部这个“重量级”的硬件一下子从地球吸引中“解放”了出来。（可以少买一个显卡支架了）

除了显卡“霸占”了两个PCI位置之外机箱剩余了5个PCI插槽位用于设备的扩展及应用。

考虑到水冷散热器的冷头在工作的时候需要进行全速运转，这样就需要摆脱主板上面的CPUFAN的侦测运行所以就利用机箱前部的三个进气风扇中间的这个进行对CPU FAN的连接。水冷散热器的冷头供电及冷排的风扇供电直接通过电源进行转接。全电流工作，达到全速运行最大量化散热效能。

细长的风扇供电线直接可以通过背线走线扎线孔进行固定，并且破晓X机箱在主要部分都有预留走线孔位直接穿进去就可到达CPU旁边十分方便与人性化。

虽然现在主流装机都流向了M.2固态硬盘为主，但是爱国者破晓X除了机箱前部底置的机械硬盘架之外还在外机箱背面预留了两个固态硬盘安装位，固定也十分的方便，采用快拧螺丝直接手动就可以紧固。

装机之后可以看出机箱顶部IO及显卡接线部分的空间也是相当的宽敞。

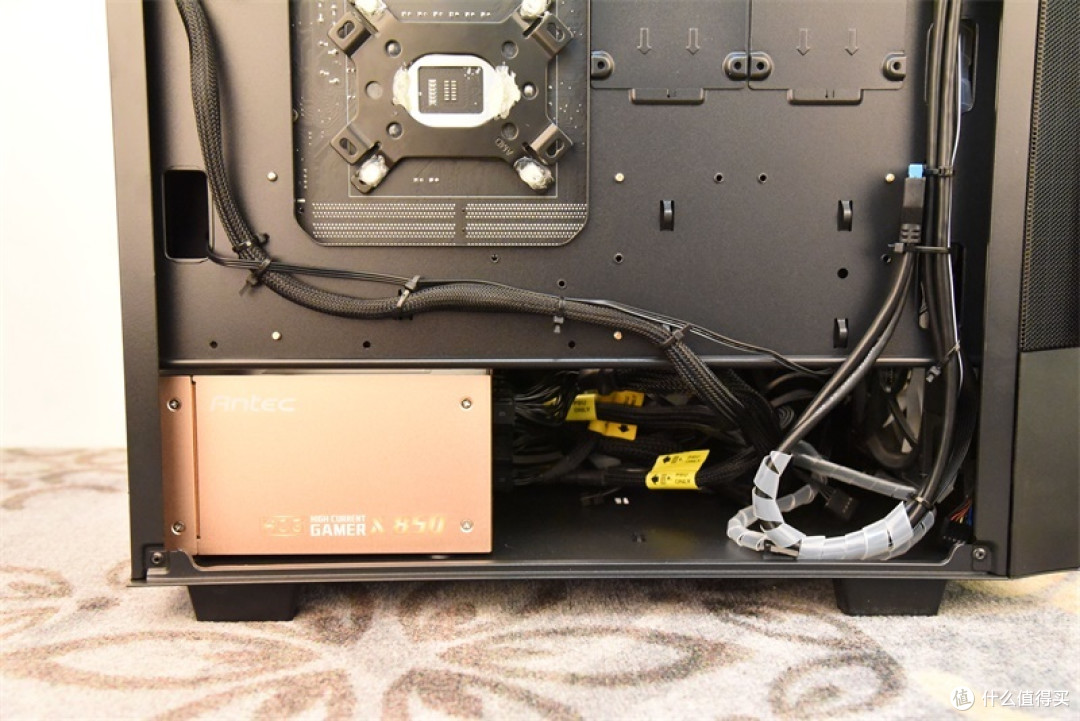

机箱背面特写可以看出经过简单理线之后，机箱背部相当的简洁。并且下部电源安装位置后面除了一些多余线材的放置之外不有相当的空间，十分有利于机箱下部的空气流通加强散热。

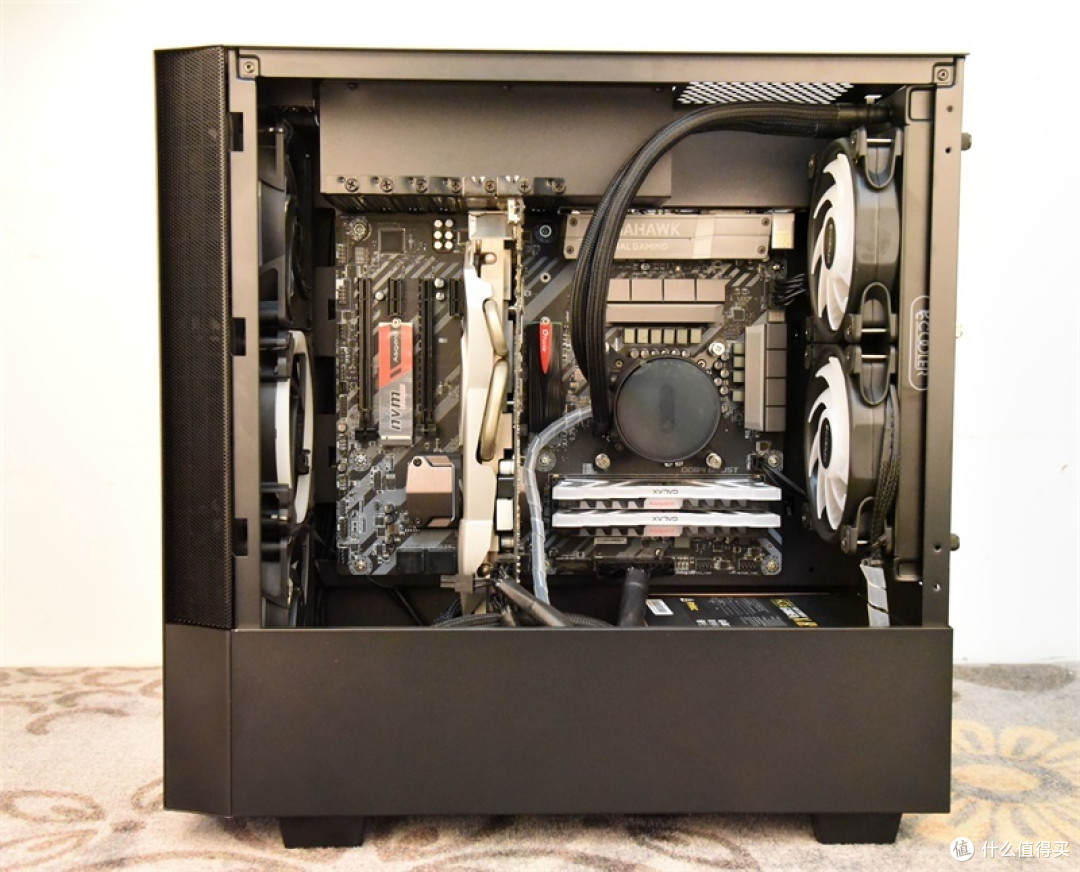

来两张装机后的正反面机箱特写，可以看出显卡垂直安装之后机箱内部显得更加的简洁，两块M.2固态硬盘分列显卡左右两边，明显可以看出，位于机箱前方进风风扇的固态的散热效果会更好。

现在气温慢慢开始变热了，但是偶尔还是有些凉意，但是空调还是没有45度左右的日常温度开机彻夜下载还是问题不大的。

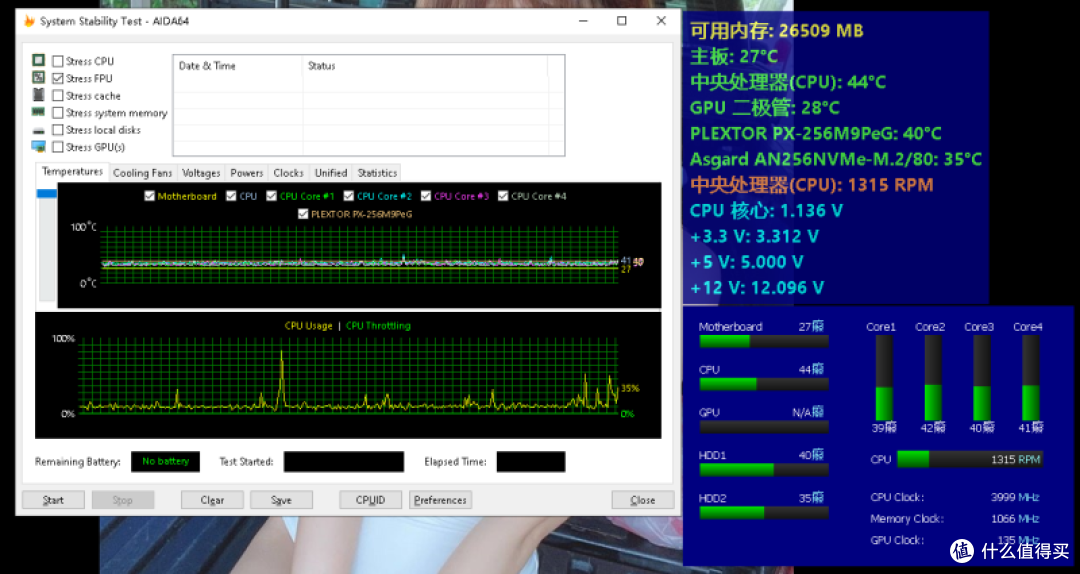

再来个连夜FPU 4小时多的负载测试68摄氏度的温度也是表现不错，这一定程度上也与垂直风道的爱国者破晓X机箱的有一定关系。

做为一款带钢化玻璃侧透的机箱，爱国者破晓X机箱的玻璃侧板透光度还是相当可以，虽然平放机箱从上部侧面观察，反光折射影响较小，机箱内部元件及灯光都能全部清晰看见。

再来张正面的机箱内部灯光效果图，不错吧。。。差点忘记说了超频三 凌镜GI-CX240ARGB CPU水冷散热器支持顶部发光部分90度旋转一点也不用担心安装好水冷头之后LOGO变化“不正”的问题。来个45度，不走寻常路。。。

装机总结：

爱国者破晓X机箱不管是全模组尺寸的电源还是240水冷排都能兼容到位，内部空间相当宽大对于一些线材不需要特别整理直接进行放置就行，背部走线孔位也是预留到位，顺着孔位直接走线紧固就行。机箱自带的钢化玻璃侧板能很好的映衬出内部的发光风扇及水冷头的RGB灯效。独特的垂直风道不仅提搞了散热效能，垂直安装显卡的方式更使得一些饱受重力痛苦的主流显卡从身心上得到彻底解放。
