DIY之二:AMD锐龙原装散热器变身鱼缸LED灯
创作立场声明:工具和配件均为自购,纯爱好,欢迎交流。
真的不要DIY!
如果要好好的养珊瑚、或者养草,一次性买个好灯吧,避免重复投资,好用又好看,一次到位不折腾,拉长时间平摊下来也不贵。比如养珊瑚,我的微缸用的是老款的AI Prime HD,新款是这样:
CPU 散热器?盘它!

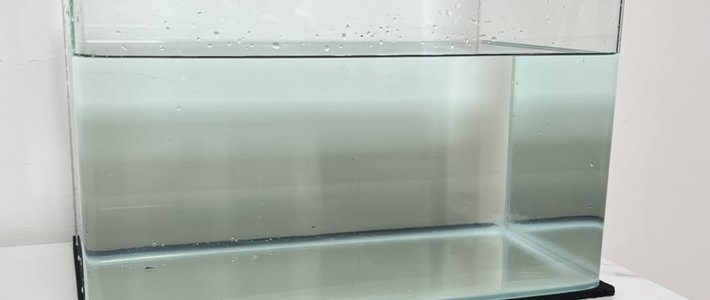

一直有一个锐龙原装散热器,使用过1年多就闲置了,风扇已经拆下当成机箱风扇服役着,眼瞅着散热器本体吃灰,就想着盘它。正好有个小鱼缸空出来,简单养点莫斯和虾,缺个灯照个亮,机会来了
铝基板4片,试着摆了下,正好能放4片,丝毫不差,冥冥中就是为此灯设计的 。2元。
3W灯珠4个,三白一蓝,共12w,照亮30小缸足够了。5元。
CPU散热器,大概160多克,应付这12w感觉也差不多,纯被动散热、无风扇。算0元。
耐高温线若干、母插一个。2元。
夹具一个。本来要白色的,没货。后来发现黑色和我的黑色背滤盒更融洽 。
10mm*20cm 包塑金属鹅颈管一根。包塑不会生锈,用得住。承重160多克的散热器无压力,试了另一个270克的散热器,扛不住、会低头。要做更大的灯,这款就可以放弃了。
挂板万向头一个。挂板上的孔径咨询了卖家,可以安装M4螺丝。
三样加邮费一共21元。
把高温线从夹具、鹅颈管、万向头依次穿过,比划一下长度差不多,最后再接线。
愉快地动手了
先请出上次已经出境过的攻丝组合:
这次是在铝合金上打孔,需要用润滑油。于是翻出保养时剩余的机油,抹上。第二次操作就顺利多了,上次买的麻花钻和丝锥质量都不错,铝合金也不在话下。不过,还是出了问题。
由于万向头挂板的两个孔位置是固定的,第一次打孔时偏了、对不上挂板的孔 ,只能重新再打两个孔
相比亚克力,给铝合金攻丝明显要费劲,而且不能打透,排屑更麻烦,反复攻了几次,总算弄好了 。
接着是三宝:
先用导热硅胶把铝基板粘到散热器上。薄薄一层,用力按压了下,十几分钟后试了下,很牢固。
做了3根非常短的导线,将铝基板串联起来。
再用导热硅脂(CPU硅脂那种就行,但是贵啊,用普货就行)涂抹在灯珠下。不粘,方便换灯珠。
最后上电焊笔,用一点点锡丝就够了,把灯珠的正负极引脚(负极有个-号标记)分别焊到铝基板的+-上。请忽略我的手艺,焊点非常的不圆润,勉强合格的可能只有右上角那一个算得上饱满光滑
后面就很直接了,把进出的导线焊到铝基板上。
配套买了一盒螺丝,这次用的M4。
用螺丝将万向头与散热器固定,合体后很牢固,没辜负我辛苦打孔攻丝一顿操作。旁边两个废掉的孔请无视
电线另一端从夹具出来,热塑管接上母插,完工
装上鱼缸,插上电源 - LED恒流电源 (3-5)x3W,亮了
四个黑色的螺丝(原设计是用来压住CPU安装到主板底座上的)依然还在,不知道怎么拆,算了。
温度上升很快,没测过最高温度,有点烫手。起码,说明导热硅胶、硅脂效果都是OK的。用一段时间再观察亮度衰减吧,能亮就行。
总结
有值友因为闲置一个鼠标垫而配齐一台电脑,这次是因为多一个散热器而攒出一个小灯。
CPU、风扇、散热器分别在三个地方发挥着作用,很满意。这个小灯,虽然没有风扇降温、透镜聚光、定时开关、日升日落、全光谱、远程控制等高级功能,但作为一个普普通通的小缸照亮还是能用的,颜值也可以接受,关键是制作的过程其乐无穷,哈哈哈哈哈
