内置氮化镓黑科技，评测一款来自魔栖的大功率充电器

前言

魔栖，天宝集团旗下品牌，致力于打造科技与时尚相结合的充电类产品，赋予产品更多趣味与个性，使其更加好玩。目前在天猫、京东设有魔栖旗舰店。

天宝始创于1979年，2015年在香港主板上市【股票代码:1979】，是国家火炬计划重点高新企业，拥有国家认可资格( CNAS )实验室和健全的质量认证管理体系，专注电源技术研发40余年，在全球设有四大生产基地，近万名员工，销售网络遍布全球。

此前充电头网评测过魔栖空投箱造型的30W单口充电器，造型别致，木箱拼接的样式看上去就是为游戏爱好者准备，态度明确。而近期魔栖再度升级加码，推出了1C1A配置的65W空投箱氮化镓充电器，那么话不多说，把它带到“战场”上检验一番。

产品介绍

包装正面印有产品的外观，这次魔栖65W双口氮化镓充电器也推出了两款配色。

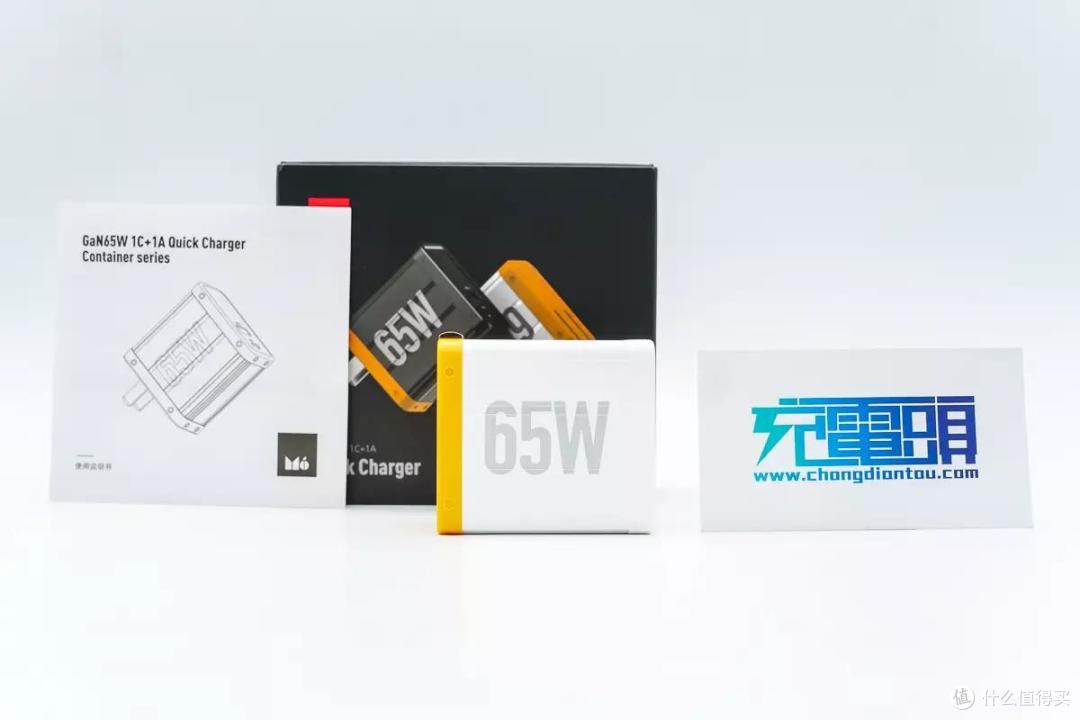

本次开箱的是白橙色，包装内还有一张说明书。

这款充电器和同类产品最大的不同就是这个外观，板材+柳钉的外壳就像老式的木箱，和当下热门吃鸡游戏里的空投箱不谋而合，别致的造型放在桌面上，也是不错的摆件。

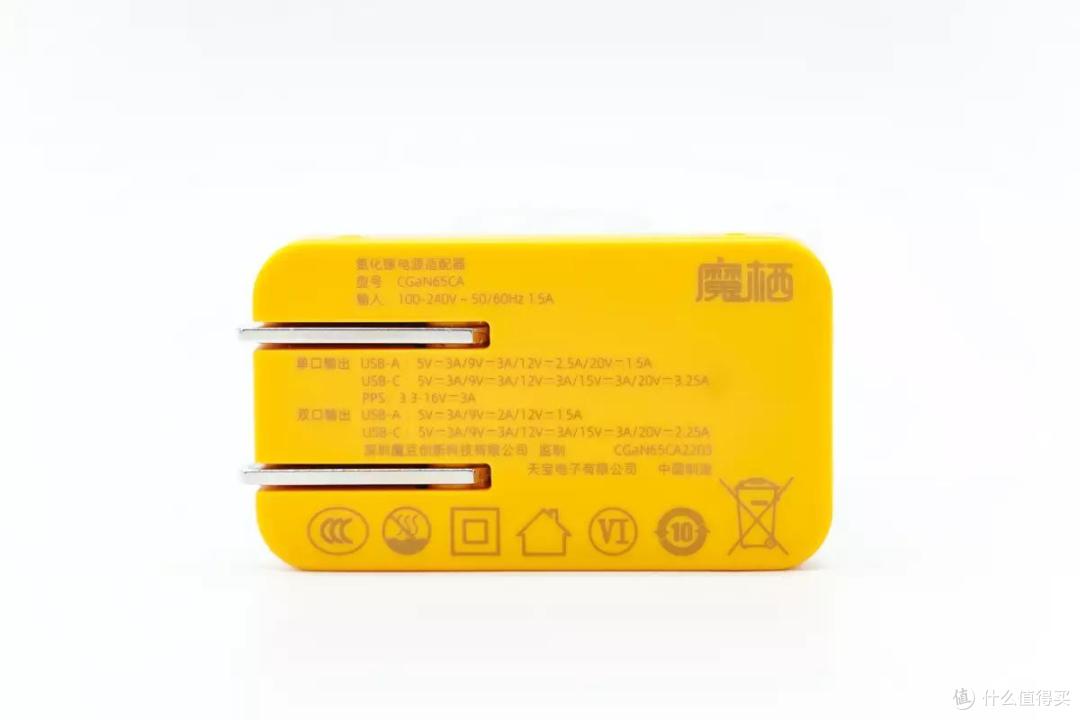

充电器采用了折叠插脚设计，便于外出携带，充电器的底部印有参数铭文，这款充电器的型号为 CGaN65CA，支持宽频电压输入，C口最大功率65W，A口最大功率30W，双口输出时功率分配方式为45W+18W。

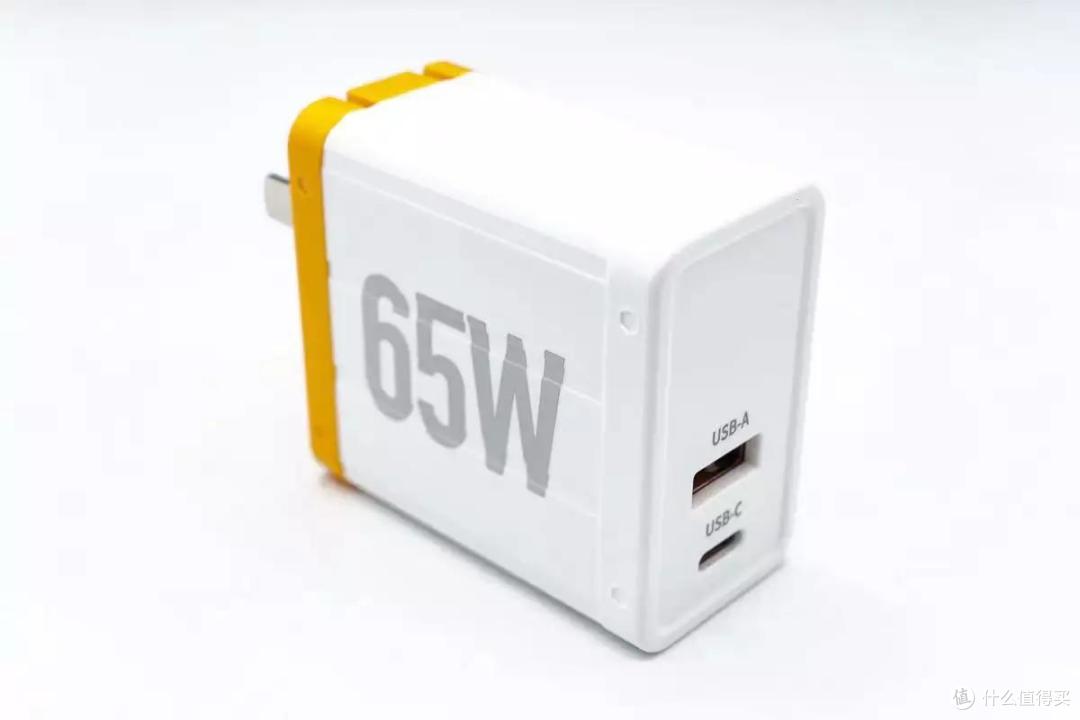

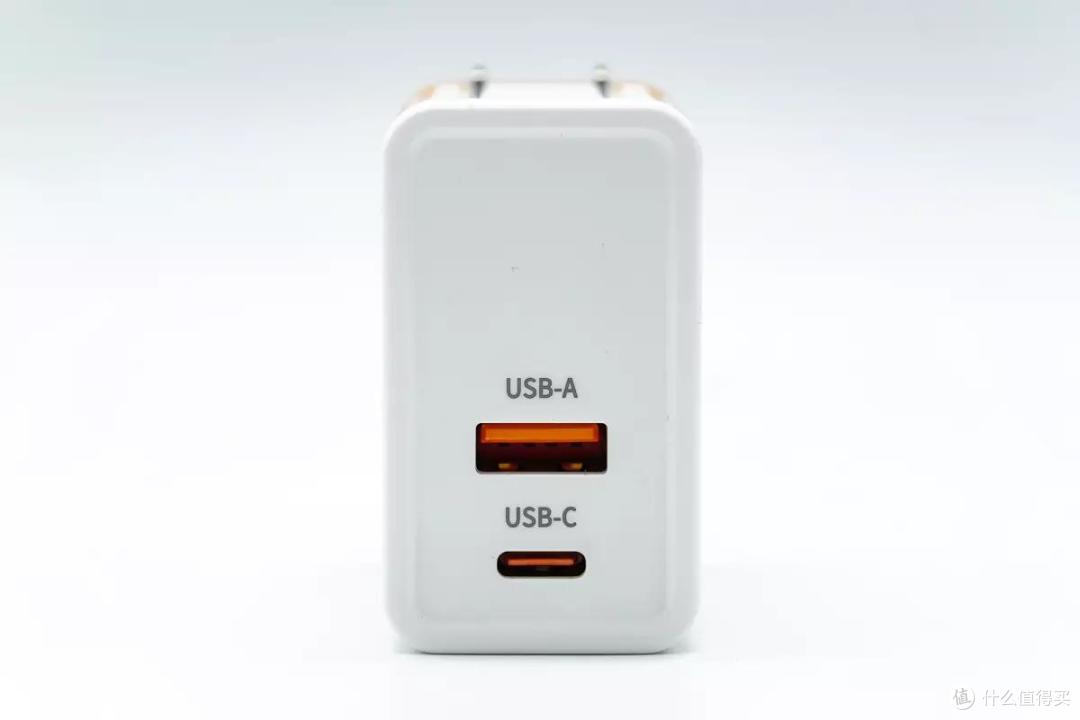

充电器顶部为1C1A两个接口，均采用了橙色胶芯，有很强的一体性。

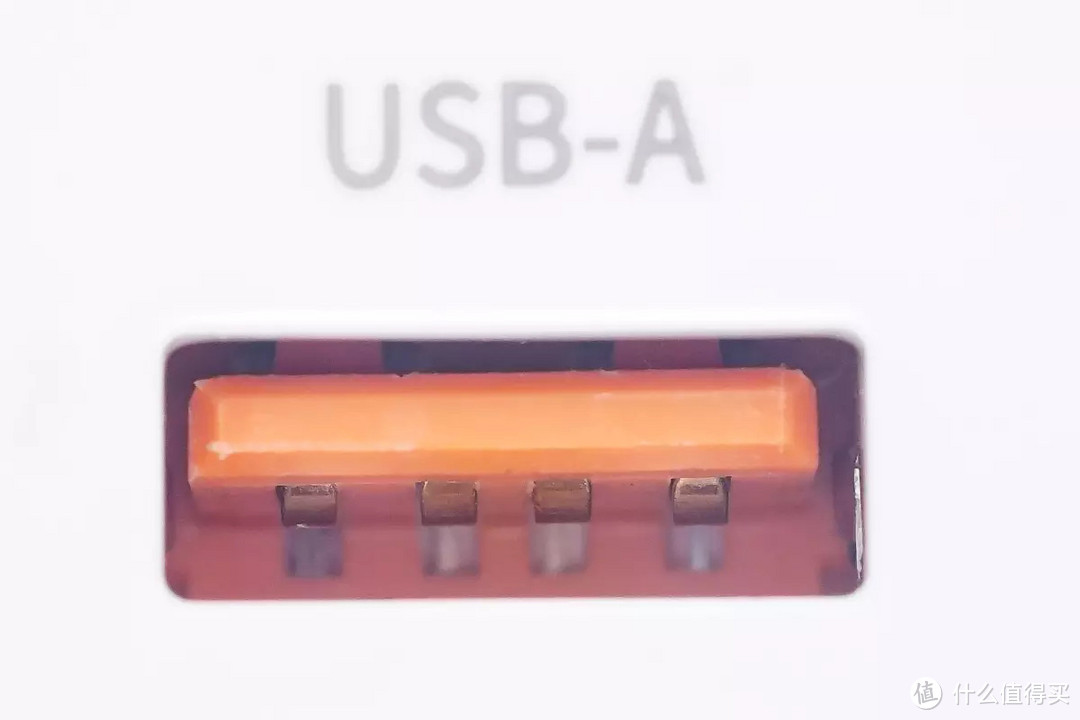

USB-A 母口内为常规宽度pin。

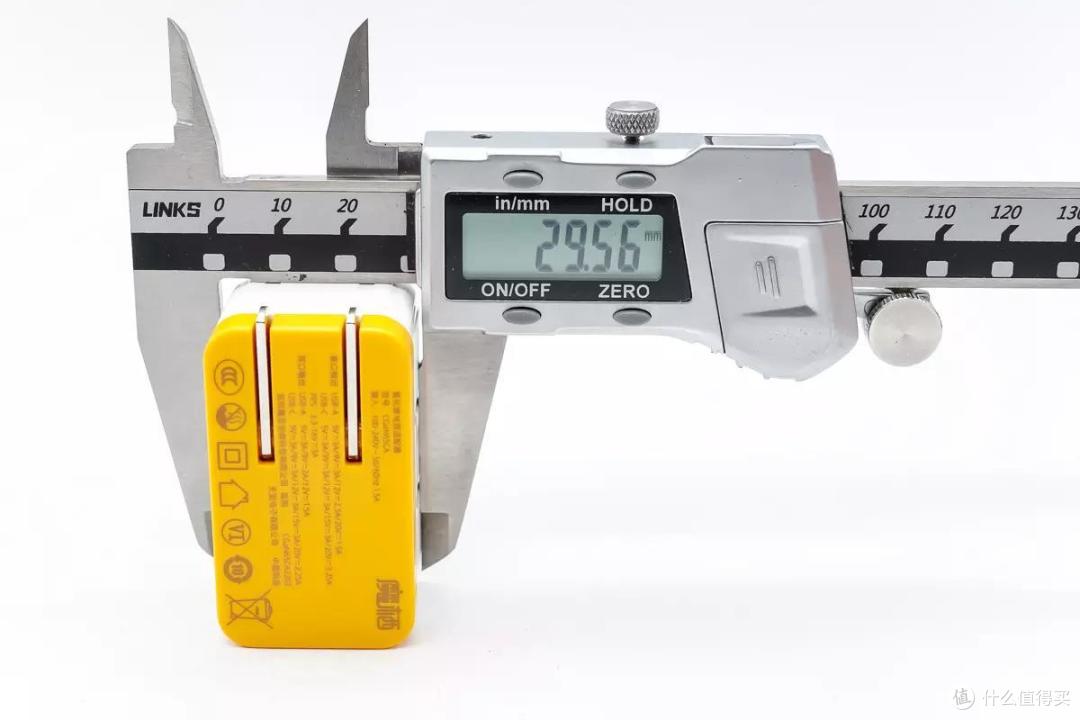

充电器的宽度约为29.56mm。

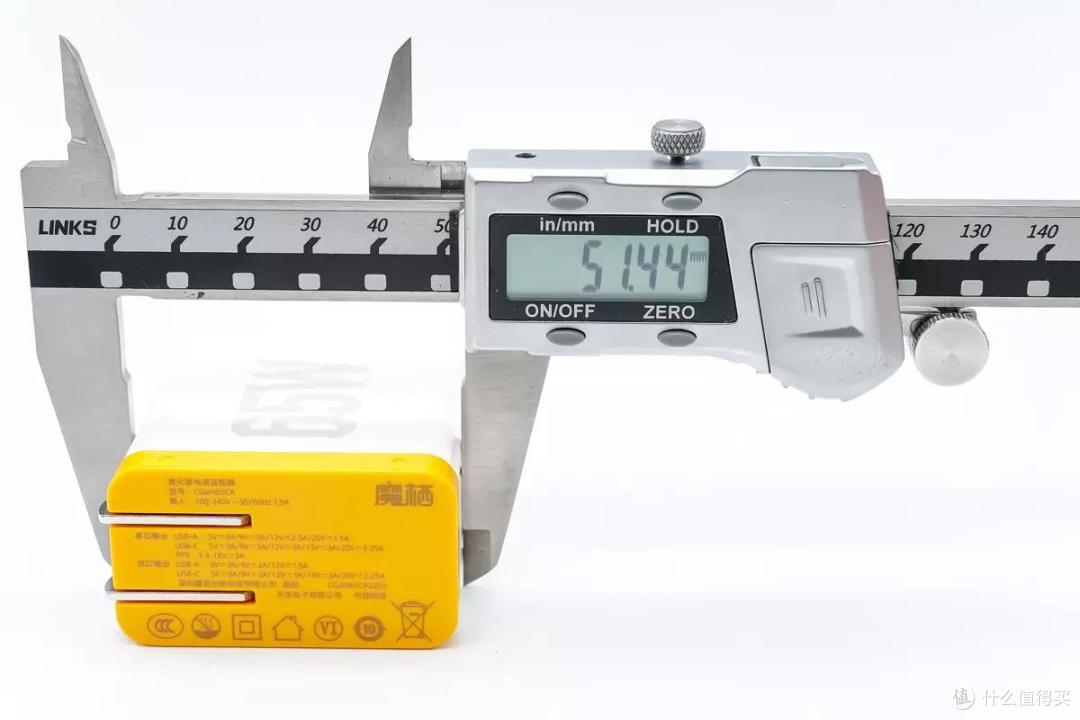

充电器的高度约为51.44mm。

充电器的长度约为56.86mm，魔栖65W双口氮化镓充电器的尺寸约为 29.56×51.44×56.86mm，体积约为86.45cm³，以充电器功率65W计算，功率密度约为0.75W/cm³。

和苹果67W充电器对比，体积优势明显。

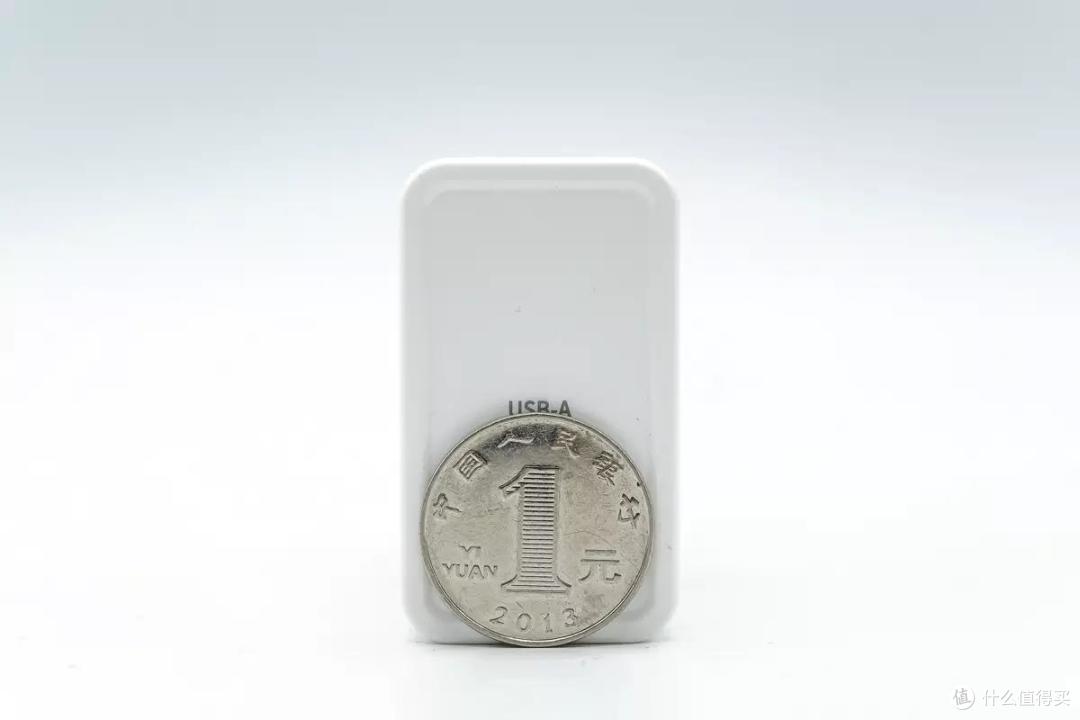

充电器的侧面对比一元硬币稍宽。

充电器的单体重量约为114.9g。

拿在手里的大小如上所示。

协议测试

这一测试模块主要测试充电器的快充协议，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验。

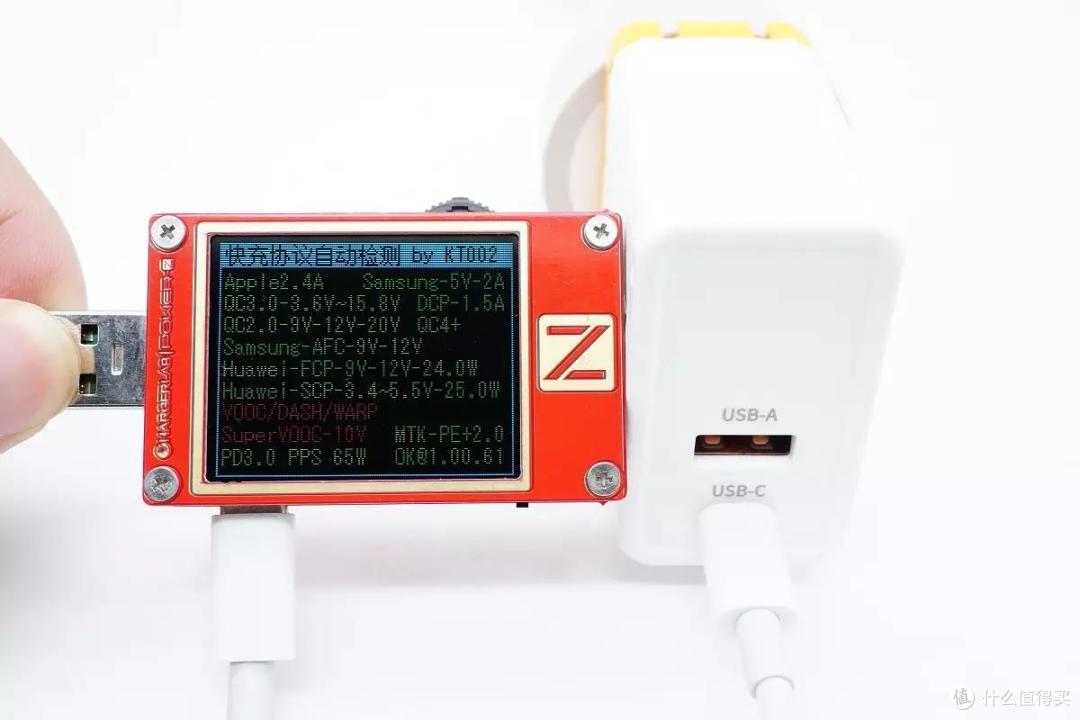

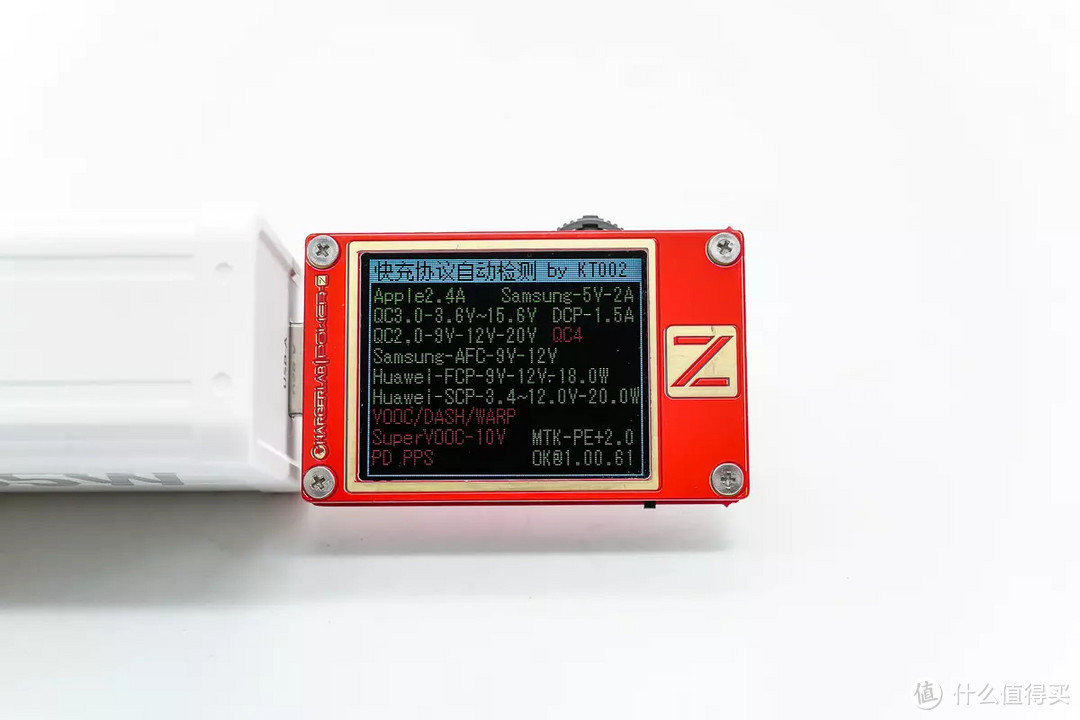

协议方面，使用 ChargerLAB 的 POWER-Z KT002 读取充电器 USB-C 接口的快充协议，实测支持 Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD3.0 和PPS等充电协议。

PDO报文方面，支持 5V3A、9V3A、12V3A、15V3A 和 20V3.25A 五组固定电压和 3.3V-16V3A 一组PPS电压档位，有着更好的设备兼容性。

读取充电器 USB-A 接口的快充协议，实测支持 Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、PE 等充电协议。

产品评测

介绍完魔栖65W氮化镓电器的外观尺寸与协议，接下来就带大家看一看这款充电器的具体使用体验。充电头网会从兼容性测试、充电全程测试、待机功耗测试等方面带大家全方位了解这款充电器。

充电兼容性测试

兼容性测试环节可以清楚的得知充电器为各个设备的充电情况，充电头网会使用数十款设备搭配充电器进行测试，为读者呈现真实的测试数据。

iPhone 13 Pro Max是目前最新最大的iPhone手机，在快充上也支持27W的快充功率。使用魔栖65W氮化镓充电器的USB-C为iPhone 13 Pro Max充电，功率为9.22V 2.83A 26.13W，已经可以满足iPhone 13 Pro Max的快充需求。

为iPad Pro充电，USB-C输出15V电压，功率在32W左右。

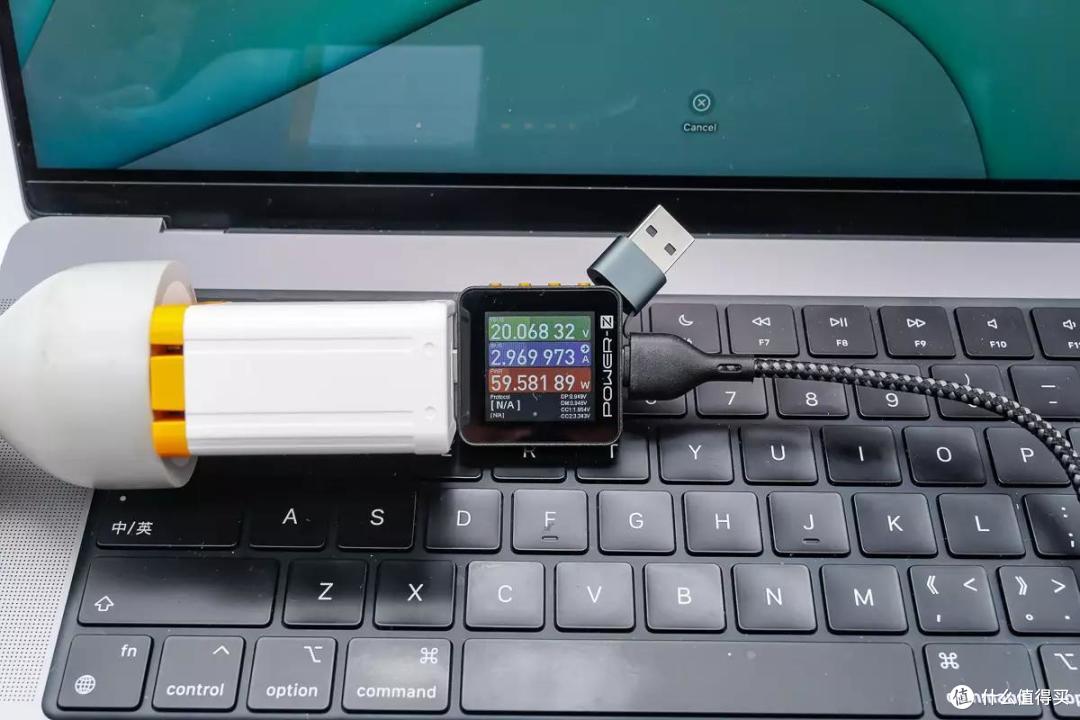

为MacBook Pro 16 2021充电，功率为20.06V 2.96A 59.58W，这几乎已经达到了充电器的最大输出功率。

Switch底座TV模式支持PD快充，但想激活底座TV模式需要PD充电器支持15V3A及以上的PD快充档位，也就是充电器最低也要支持45W快充。使用魔栖65W氮化镓充电器为Switch底座TV模式供电，充电器输出功率为15.08V 0.3A 4.54W，成功点亮底座TV模式。

得益于USB PD快充与USB-C物理接口的大范围普及，这股风同样也吹到了电动工具上面，充电头网入手的这台米家手枪钻就配备了USB-C的充电接口，并支持USB PD快充协议，使用USB-C为米家手枪钻充电，功率为9.15V 1.46A 13.39W。

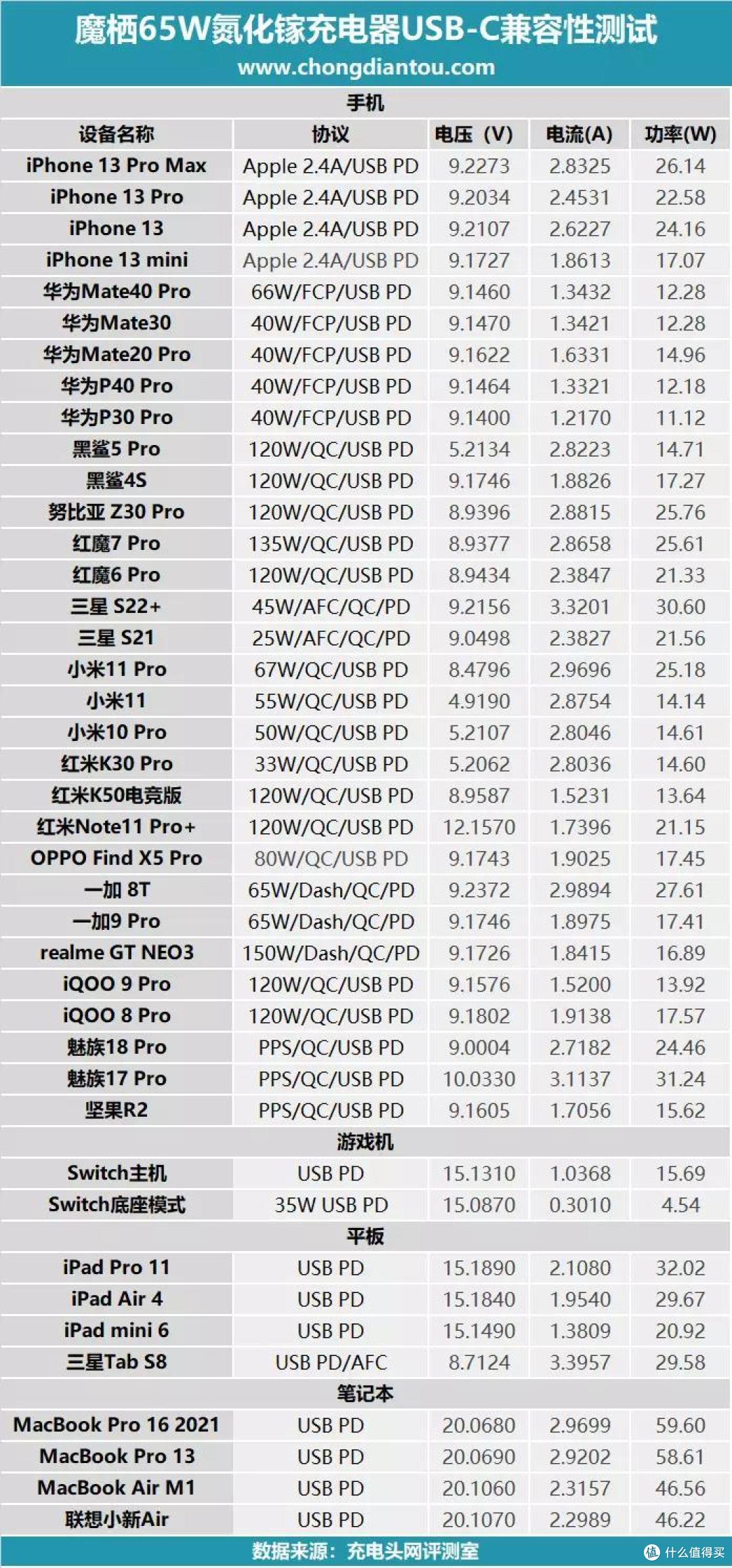

将USB-C的兼容性测试数据汇总，方便大家查看。

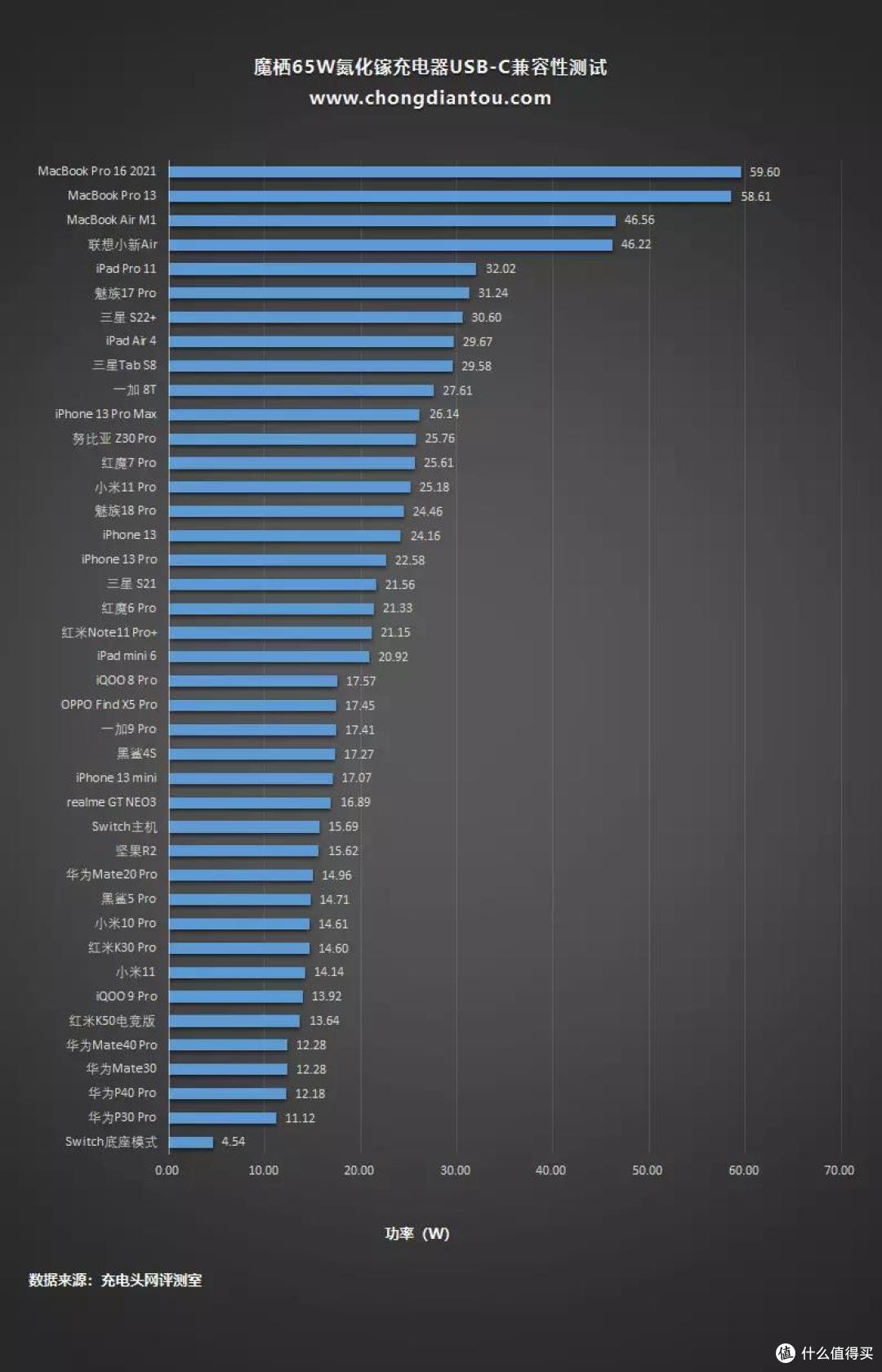

柱状图部分可以很清晰的反馈出每款设备充电功率的高低。

看完了USB-C的充电兼容性测试数据，下面再来看一下USB-A接口的快充兼容性如何。

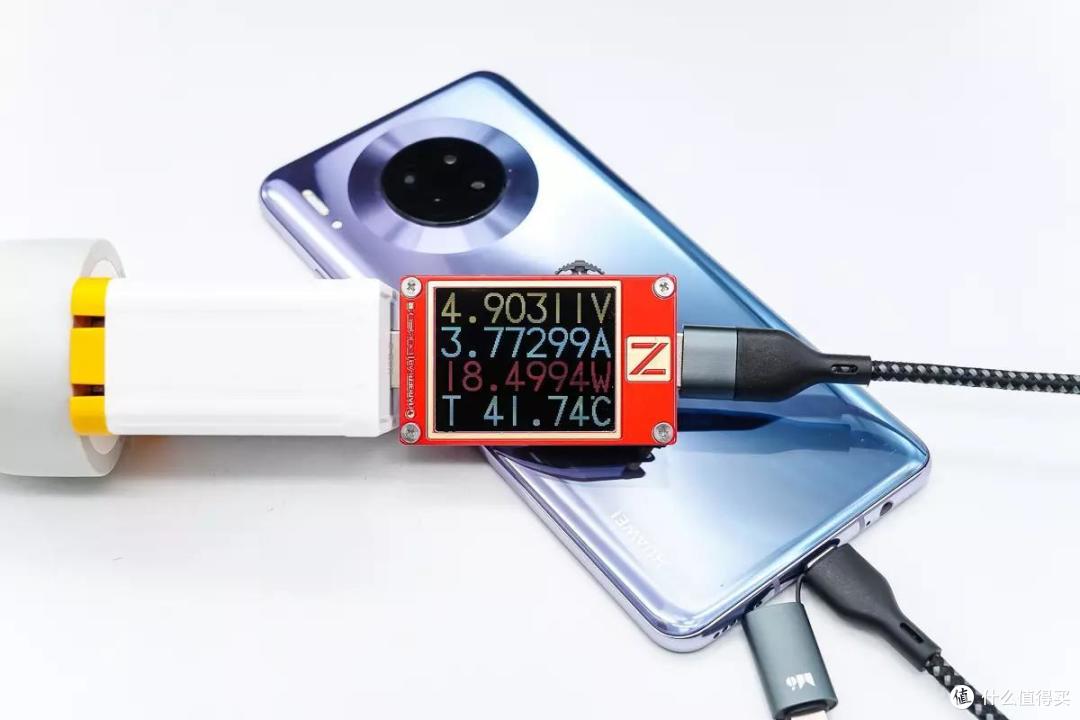

华为Mate30支持最高40W SCP快充，使用USB-A为华为Mate30充电，功率为4.9V 3.77A 18.49W，USB-A支持华为22.5W SCP快充。

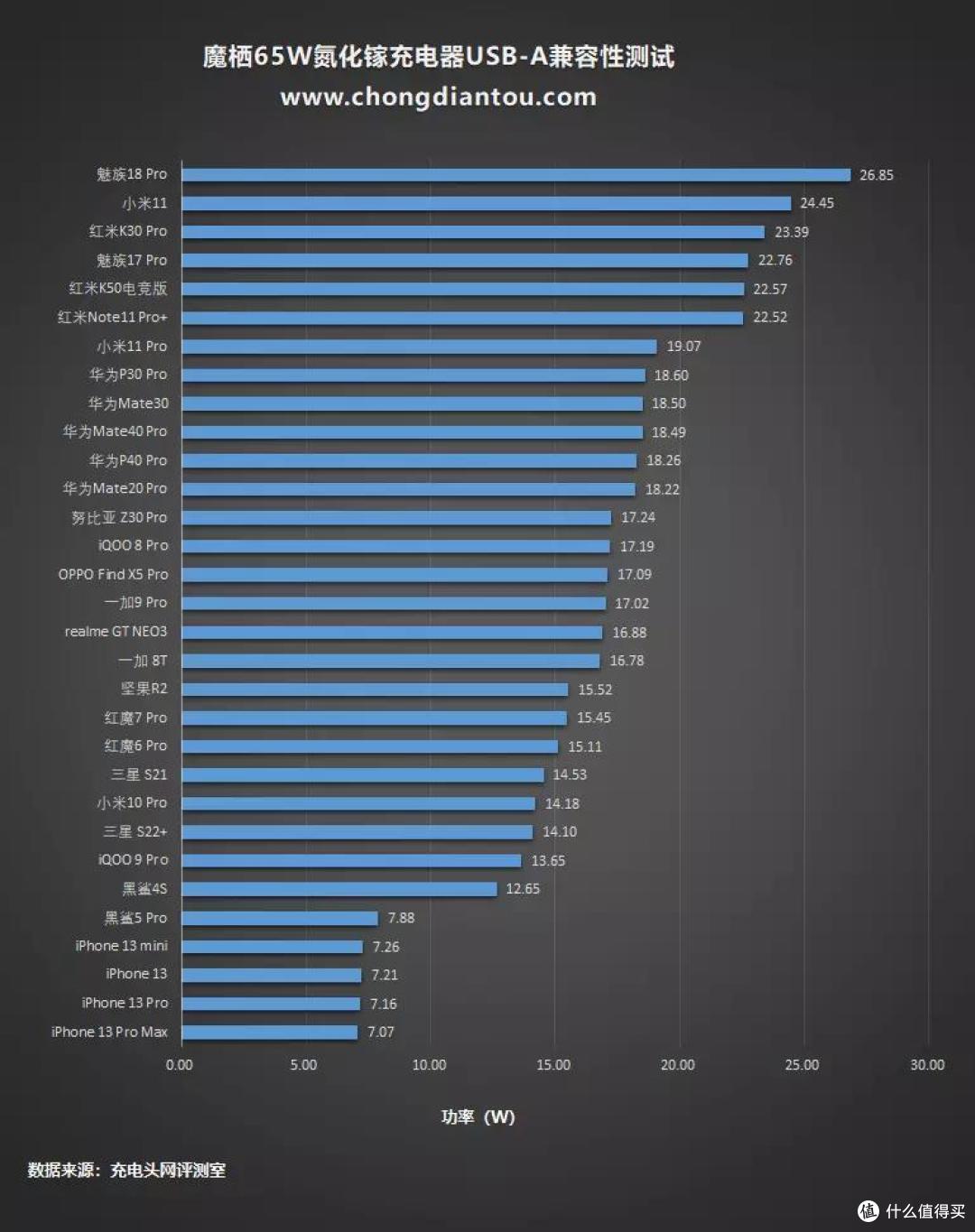

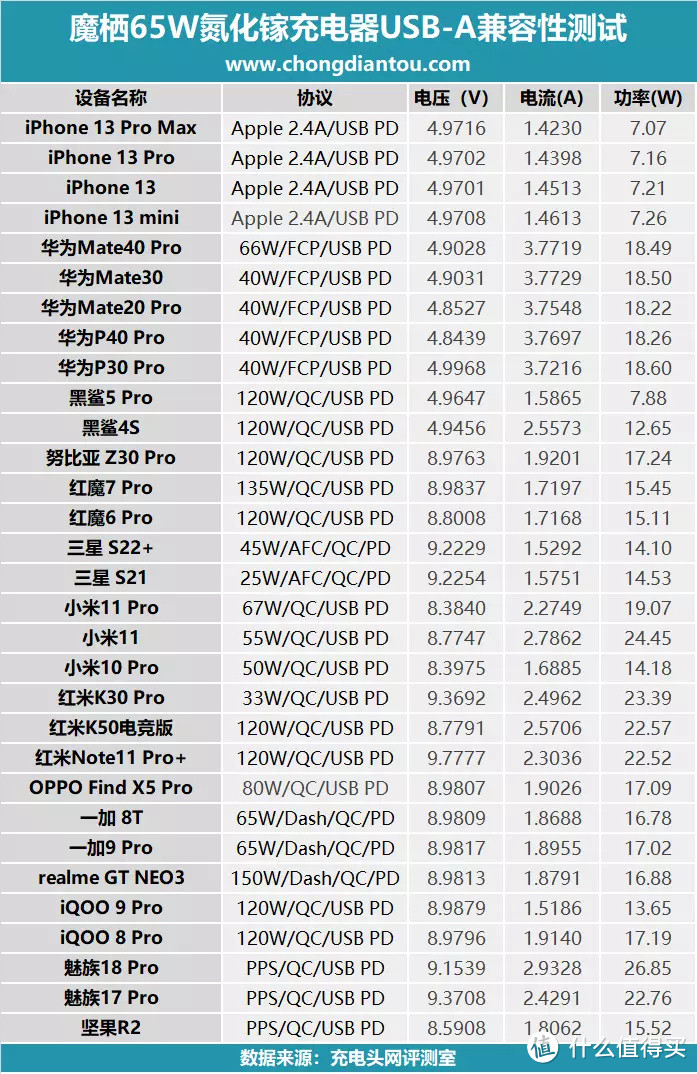

所有的USB-A接口的充电兼容性测试数据大家可以从上面的表中查看。

从柱状图部分可以清楚的看到每款设备充电功率的高低。

多口同时输出测试

魔栖65W氮化镓充电器配备了1C1A双USB输出接口，可以同时为两台设备充电，但当双口同时输出时的功率是如何分配的，这个还是需要实际测试的。

使用充电器的两个接口同时为两台设备充电，其中USB-C输出功率为43.94W，USB-A输出功率为20.01W。充电器支持双口同时输出，功率分配规则为45W+18W。

多口充电器连接充电线空载是否会占用输出功率，也就是上图中的使用场景，关于这部分此前也已经做过测试，这里不再做过多赘述。

测试部分，USB-C为笔记本充电，USB-A连接苹果A to Lightning充电线空载不连接任何手机，此时USB-C的输出功率在60W左右，USB-A连接苹果充电线空载并不会占用输出功率。

反过来，USB-C连接苹果C to Lightning快充线空载，USB-A为手机充电，USB-A的输出功率为16.26W。细心的朋友可能会发现，在USB-A兼容性测试模块对于魅族17 Pro的充电功率在22W左右，在上述情况下USB-A的输出功率在16W左右。所以在上述情况下USB-A为设备充电功率会有一些影响，但区别不大。

待机功耗测试

现如今，用户使用充电器为设备充电结束后，不再从插座拔掉已成为常态。很多读者都想知道充电器如果一直插在插座上是否浪费电，待机功耗测试环节就是为了解答这个问题。

经过功率计测试，充电器在220V 50Hz的空载功耗为0.206W，换算下来一年损耗的电能约为1.8KW·h，若市价电为0.6元/KW·h，则充电器一年的电费约为1.08元左右。

110V 60Hz时的空载功耗为0.014W，换算下来，一年损耗的电能约为0.12KW·h，若市价为0.6元/KW·h，则充电器一年的电费约为0.072元左右。

转换效率测试

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下。

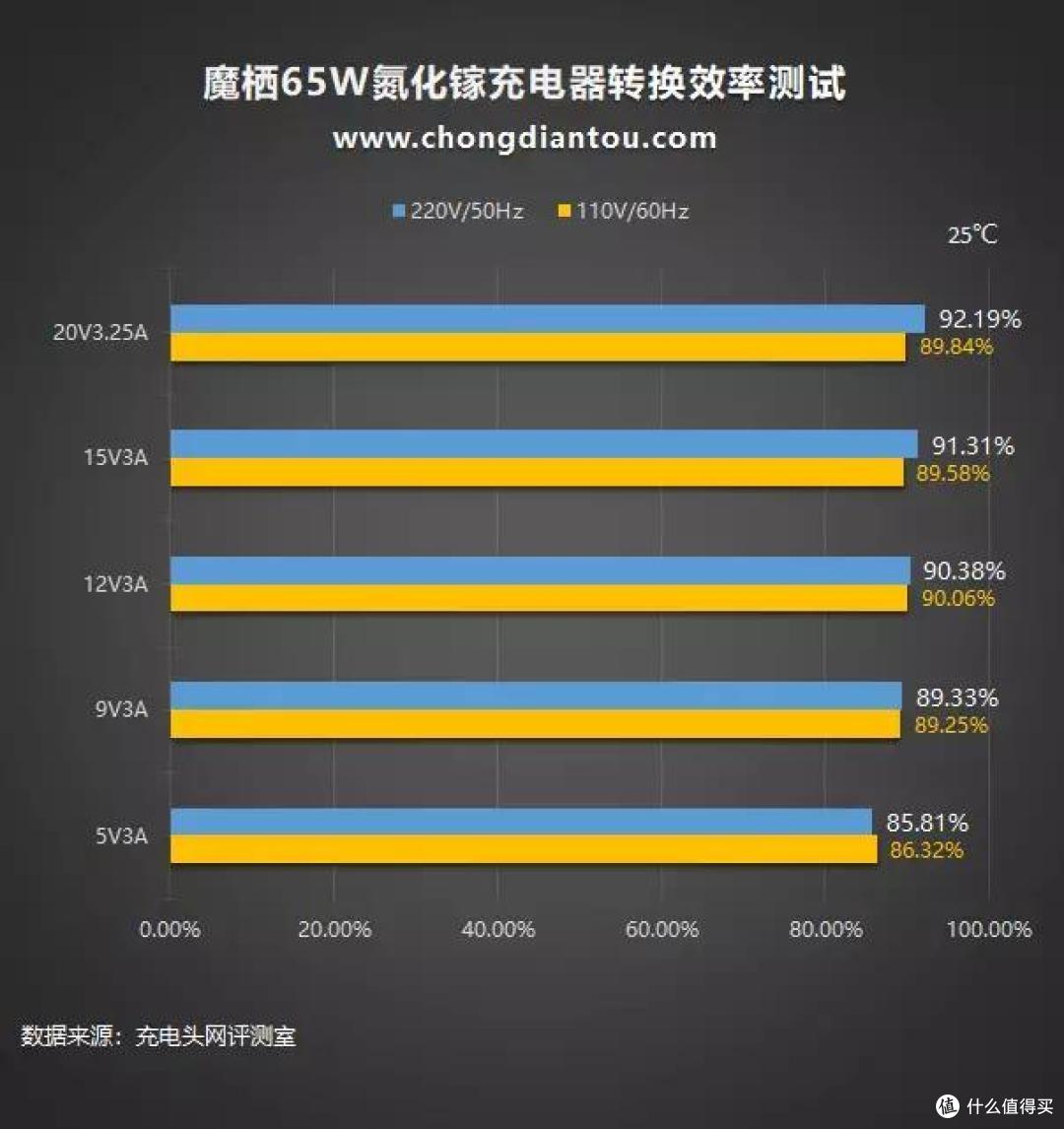

柱状图里汇总了充电器在两种输入电压下，不同输出档位的转换效率。220V 50Hz下，将充电器在各个电压档位的输出功率拉满进行测试：五个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从85.81%到92.19%不等。

110V 60Hz下，充电器的转换效率从86.32%到90.06%不等。

纹波测试

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值，与国家标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

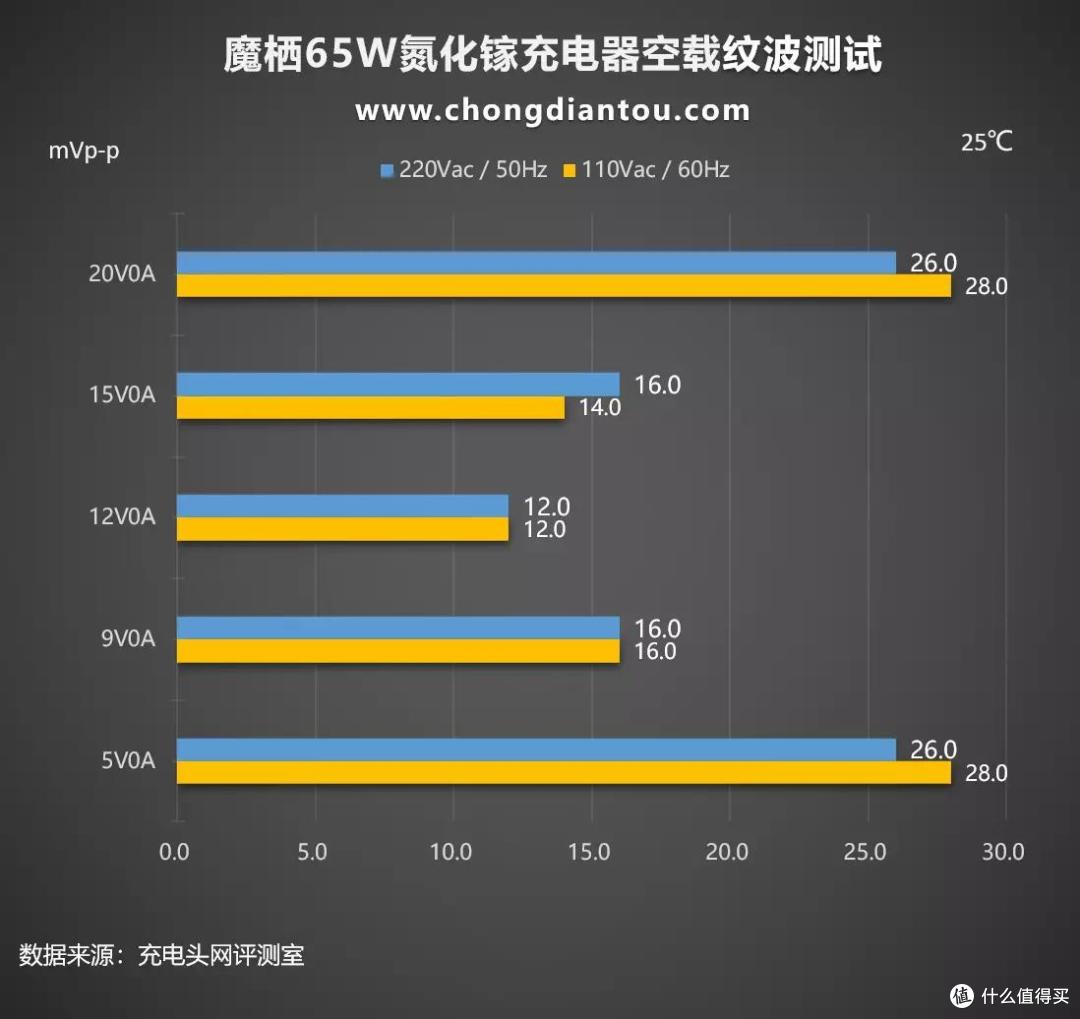

纹波测试分为空载（柱状图中Y轴电流为0A）和重载（柱状图中Y轴电流为非0A）两种。空载部分，充电器在220V 50Hz交流输入下，处于5V0A和20V0A空载状态时纹波最高，为26mVp-p；处于12V0A空载状态时纹波最低，为12mVp-p。

110V 60Hz交流输入下，处于5V0A和20V0A空载状态时纹波最高，为28mVp-p；处于12V0A空载状态时纹波最低，为12mVp-p。

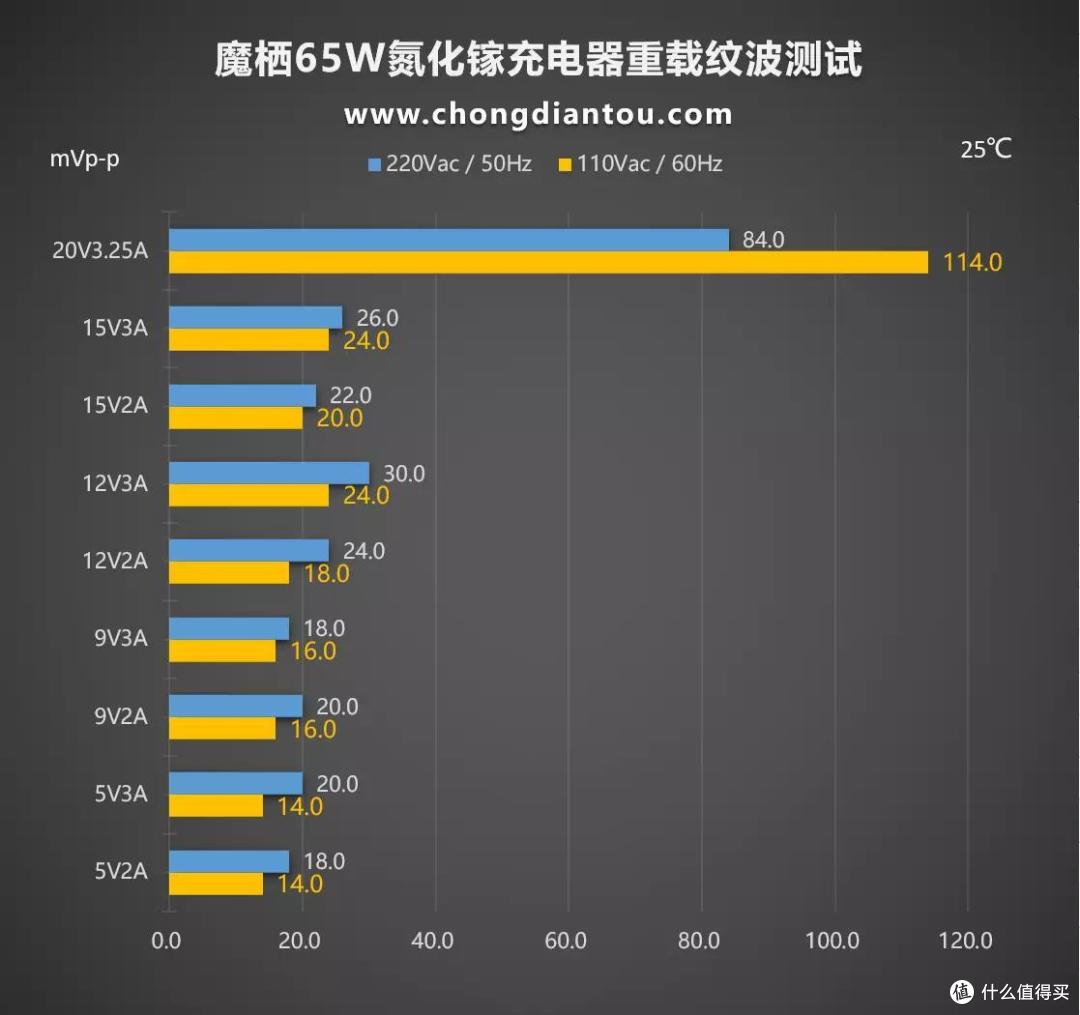

重载部分，充电器在220V 50Hz交流输入下，处于20V3.25A输出状态时纹波最高，为84mVp-p；处于5V2A输出状态时纹波最低，为18mVp-p。

110V 60Hz交流输入下，处于20V3.25A输出状态时纹波最高，为114mVp-p；处于5V2A输出状态时纹波最低，为14mVp-p。

温度测试

前面提到充电器工作时会涉及到效率转换的问题，其中的损耗电量绝大多数以热量散发，所以充电器长时间工作的发热情况也是测试的重要一环。让充电器以20V3.25A 65W功率持续输出一小时，采集充电器表面温度，实验全程将充电器置于25°C恒温箱当中。

1小时后使用热成像仪拍摄充电器两个侧面表面的最高温度为66.5℃。

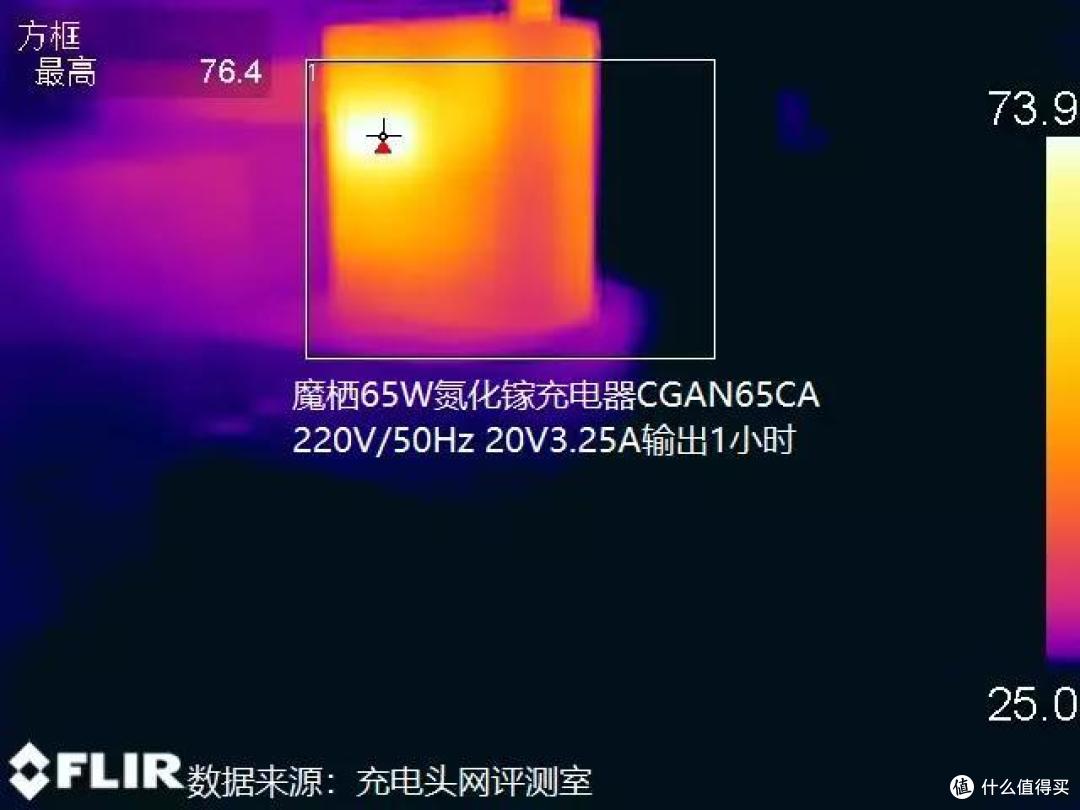

另外两侧的最高温度为76.4℃。

1小时满载稳定性测试

长时间使用，充电器会不会因为过热而降频？充电头网也对魔栖65W氮化镓充电器进行了测试。

将充电器档位调至20V3.25A，以65W功率持续输出一小时，测试过程中电压、电流呈水平直线，无明显波动情况，长时间满载使用也相当稳定。

充电头网总结

这款65W双口氮化镓充电器延续了魔栖在30W版本上，对造型的探索，板材+柳钉的外壳就像老式的木箱，一定程度上也能加大与空气接触面积，方便插拔。折叠插脚、1C1A的输出接口，颜值外硬实力还是到位的。

性能方面，魔栖65W双口氮化镓充电器支持 Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD3.0 和PPS等充电协议。A口支持最大30W输出功率，C口支持65W最大输出功率，实测双口输出时合计功率可达65W，辅以丰富的快充协议支持，为两台设备快充不成问题。
