TT钢影透+七彩虹CVN B850M ARK方舟+索泰RTX5080天启装机展示

前言

今天带来的是一台MATX游戏主机，使用的机箱是TT钢影透 S-M PRO屏显版。TT的这款钢影透 S-M PRO机箱采用小机箱大世界的MATX海景房设计，尺寸也非常小巧，449*222*415mm的长宽高，不过兼容性上非常不错，可支持360水冷或180mm塔式风冷，显卡最长380mm，最多2个HDD，风扇最多12个120mm。机箱多处大面积散热网孔的开孔设计，打造垂直风道的海景房，提高散热效率，不过最有意思的是它的前面板下方有一块6寸LCD屏幕。

在配置方面，使用了9800X3D+七彩虹CVN B850M ARK FROZEN V14 方舟主板，这款主板使用CVN独家定制纯白风格，拥有CVN系列定制寒霜散热装甲与全覆盖式冷凝片强化散热，配置14+2+1相强化供电设计（核心供电Dr MOS 80A），提供了2个PCIe 5.0 x4 M.2 SSD插槽和1个PCIe 4.0 x4 M.2 SSD插槽，接口有1个前置USB 3.2 Gen 2 10Gbps Type-C高速接口，支持PD 30W，搭载了2.5G有线网卡和 WiFi 7无线网卡。散热使用的是TT的MINECUBE 360 Ultra ARGB 一体水冷，四面方块屏幕设计、磁吸散热、可替换扇叶的三大特殊设计理念打造，为单调的机箱内提供了更多不同的玩法。

显卡使用的是索泰的Geforce RTX 5080 16GB 天启 OC显卡，使用了超强散热与超强规格参数，特别是其S.E.P 3.0供电系统设计了18+3的强力供电规格，纯白机甲散热使用了新升级的冰芯2.0散热系统采用大面积真空VC均热板、8mm直径的冰脉3.0复合热管和密集镀镍合金散热鳍片、以及新的环刃风扇。搭配的电源是追风者的ATX3.1白金牌全模组电源——AMP GH1000，采用ATX3.1规范和原生PCIe5.1设计和提供8年换新的质保。

内存使用的是宇瞻NOX暗黑女神系列灯条，6000C28的低时序32G套装，全域流光、特挑海力士M-Die颗粒、XMP&AMD兼容是非常简单易用的套条。电源是追风者AMP系列GH1000 ATX3.1白金牌全模组电源，采用ATX3.1规范和原生PCIe5.1设计和提供8年换新的质保，同时还标配蟒纹线+理线梳，是采用了高品质105°全日系电容和无导线连接技术，且50%负载下能够支持风扇停转。

配置清单：

CPU：AMD 锐龙7 9800X3D

主板：七彩虹（Colorful）CVN B850M ARK FROZEN V14主板方舟

显卡：索泰（ZOTAC） Geforce RTX 5080 16G 天启 OC

内存：宇瞻（Apacer）DDR5 NOX 暗黑女神 RGB灯条 6000C28

SSD：三星（SAMSUNG）990PRO 1T SSD

散热：Thermaltake（Tt）MINECUBE 360 Ultra ARGB

风扇：Thermaltake（Tt）耀影SWAFAN EX12 ARGB

电源：追风者（PHANTEKS）AMP GH1000 1000W白金牌全模组电源

机箱：Thermaltake（Tt）钢影透S-M PRO 屏显版

整机展示：

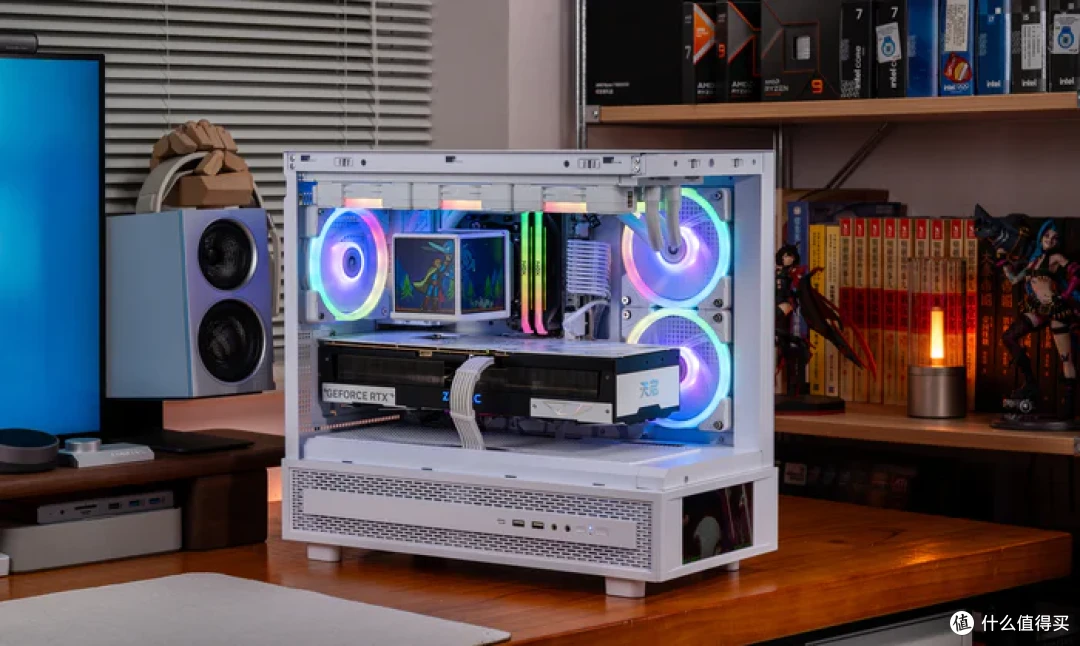

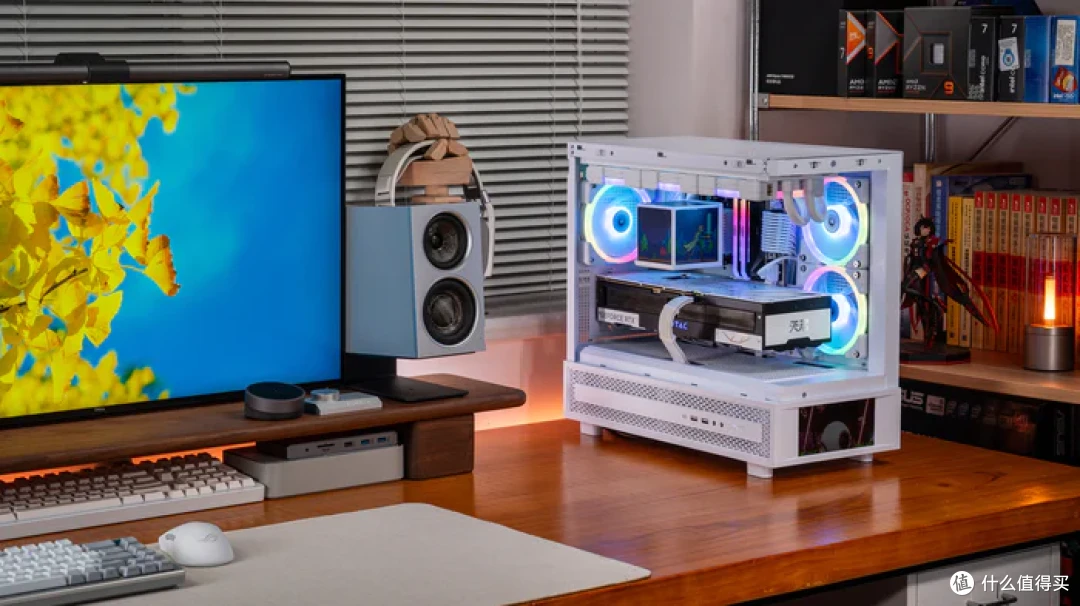

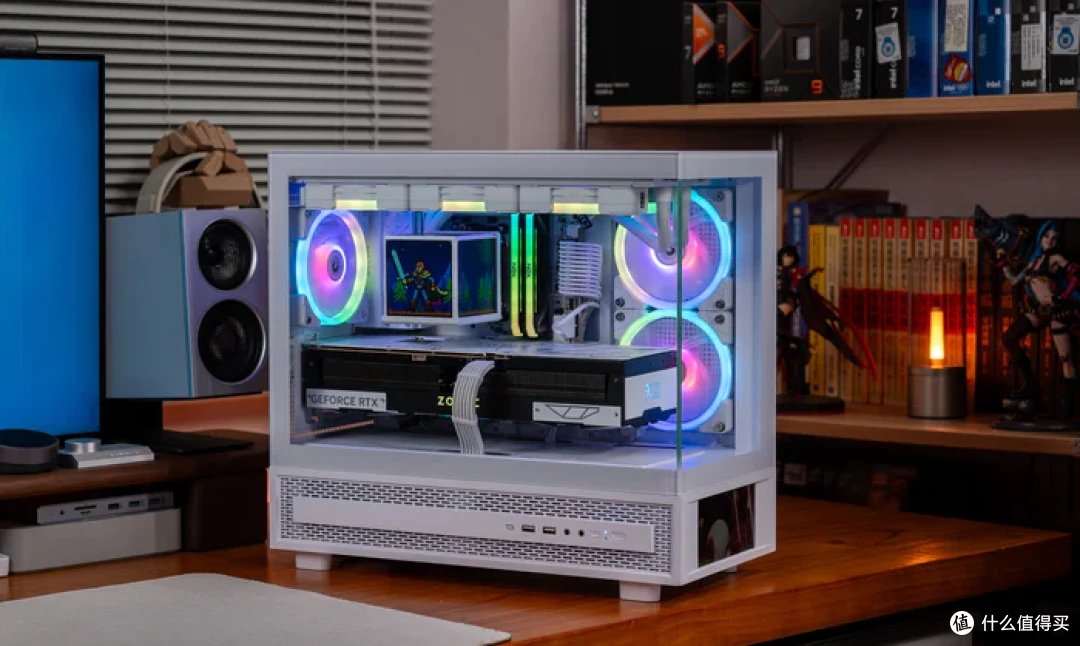

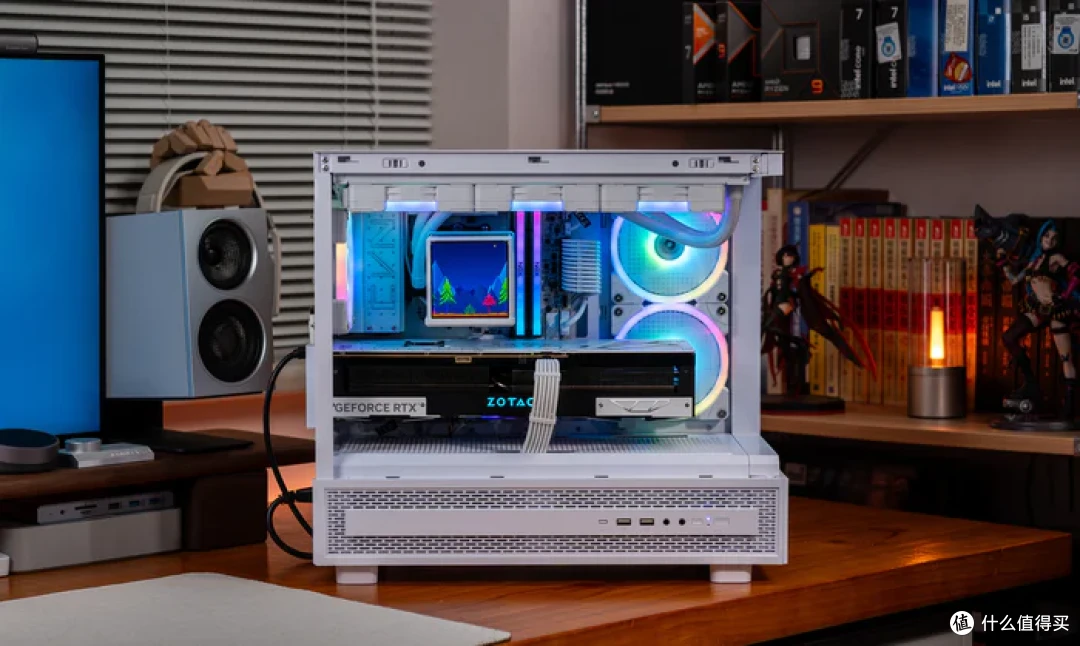

桌面展示

整机展示

整机以海景房的270°视角展示，前面板不仅透亮而且下方还有一块屏幕显示

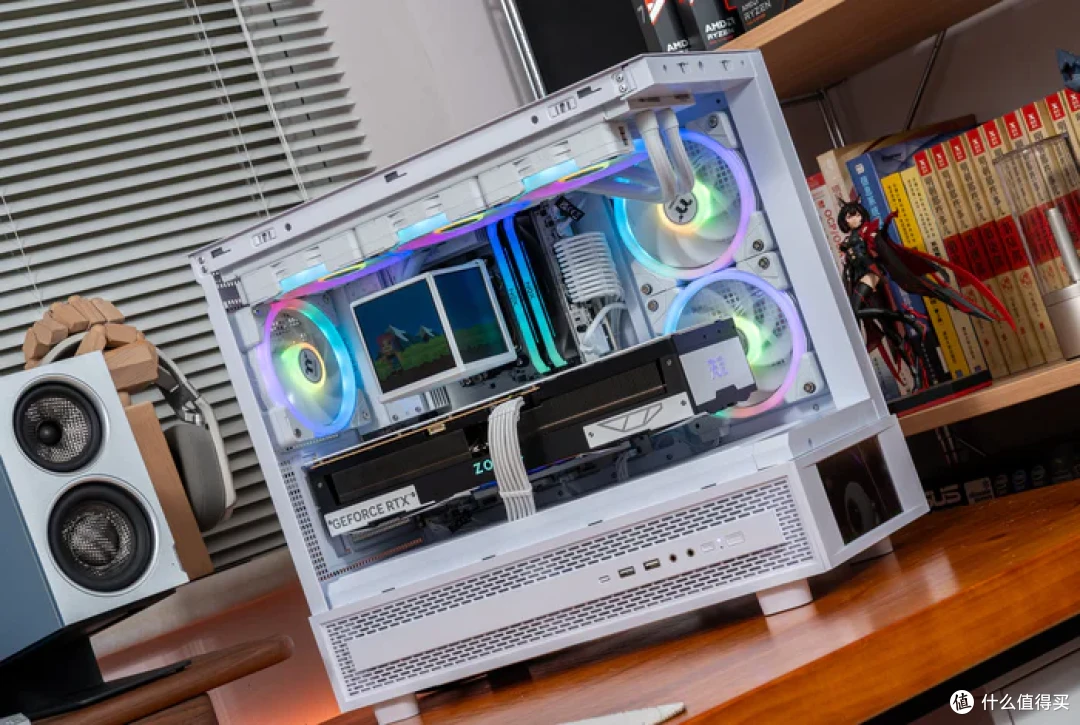

整机45°展示

整机90°效果展示

打开两块钢化玻璃侧板，内部配件一览无余，这也是海景房的优势所在

侧面展示

背板采用钢板材质，左侧有两个120mm风扇位MESH通风

整机的理线

机箱尾部视角，标准的四槽MATX结构

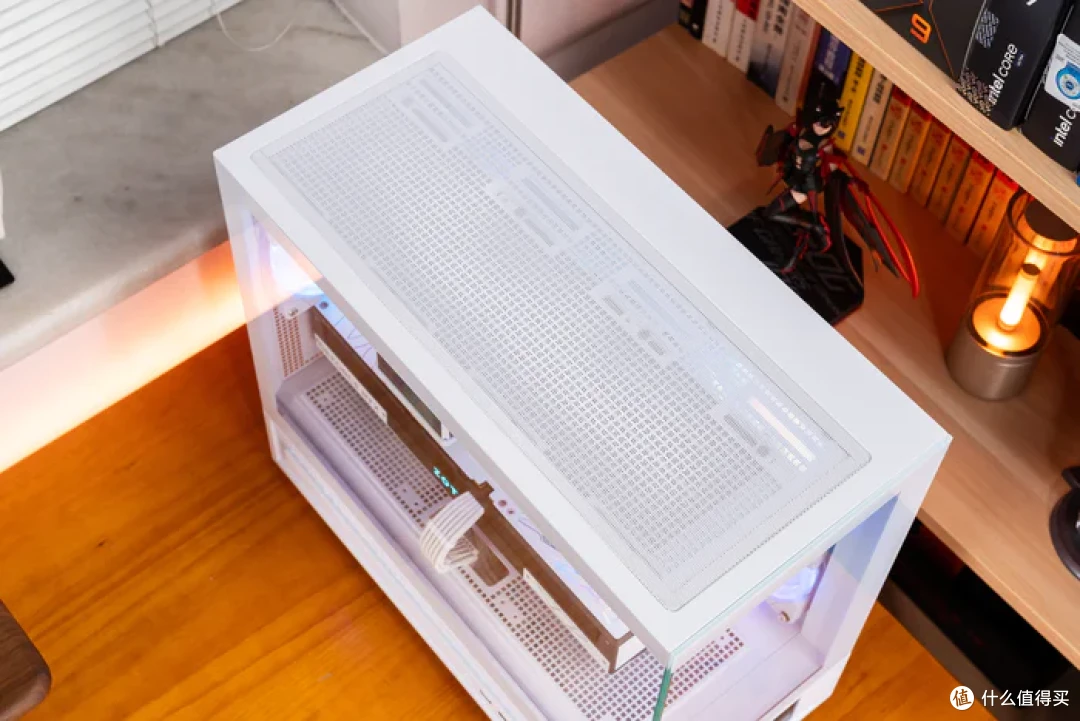

整机的顶部，360冷排位的通风与磁吸防尘网

取下磁吸防尘网看内部的冷排位

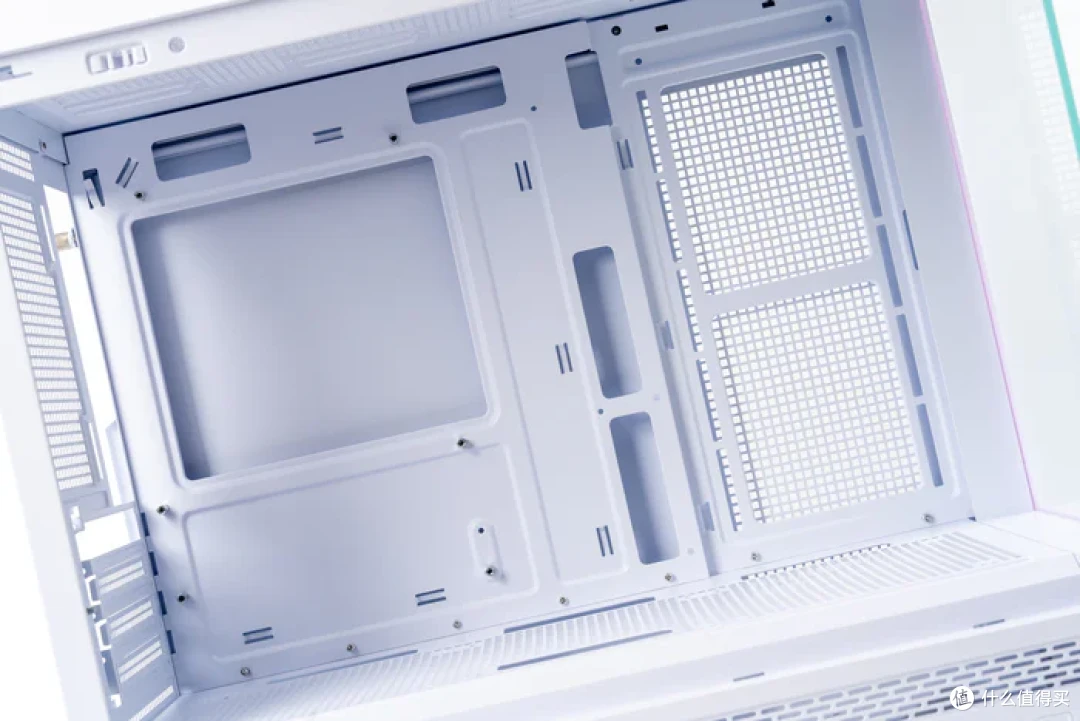

机箱背板的通风孔位

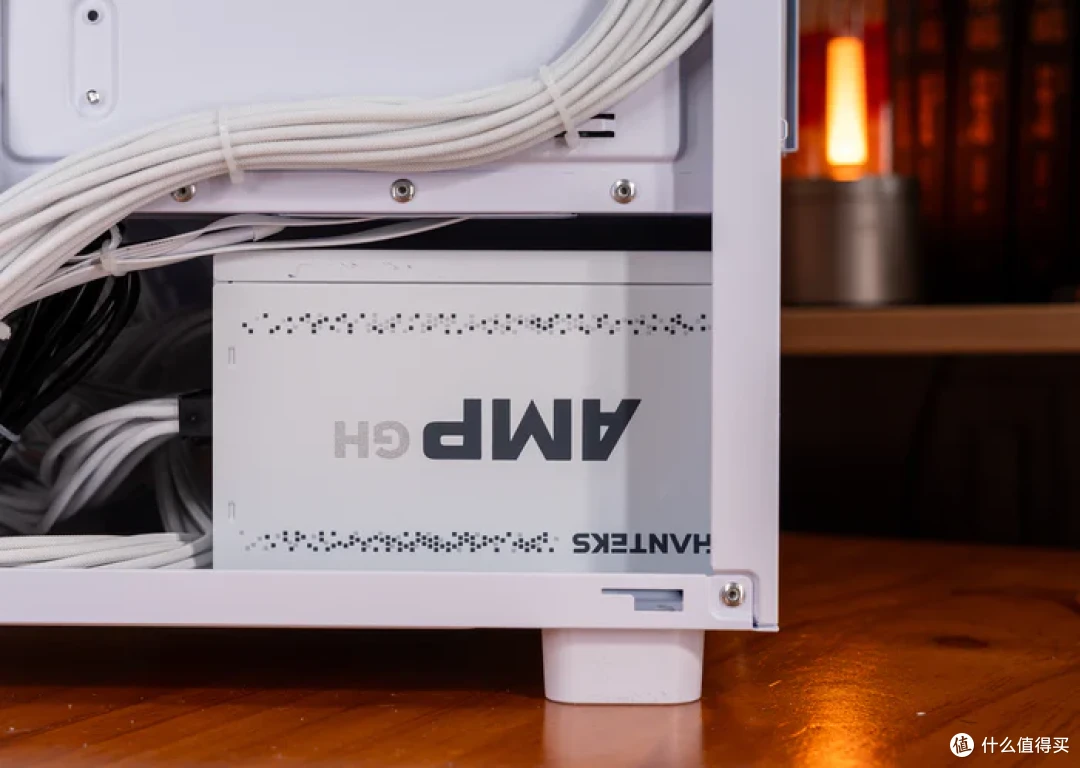

机箱的电源仓这里也是全面积的开孔通风散热，电源的发热问题是完全不用担心哪怕使用的无风扇电源，况且上方其实也包含了3个风扇位

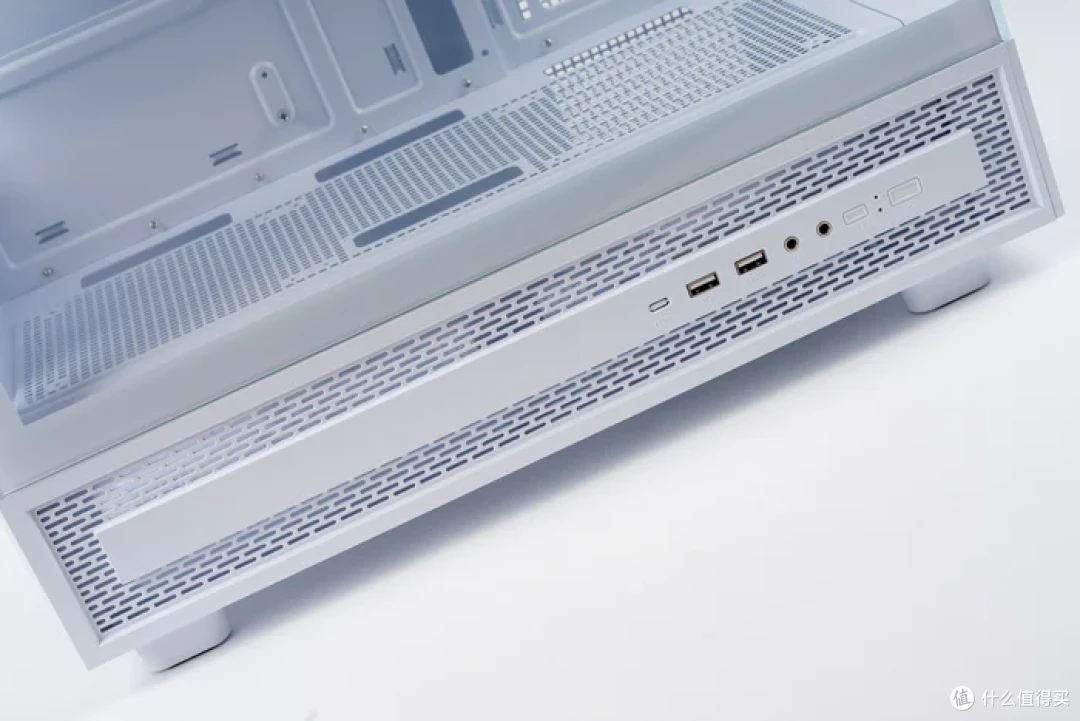

前置IO这里提供了两个USB、音频口、重启键、开机键

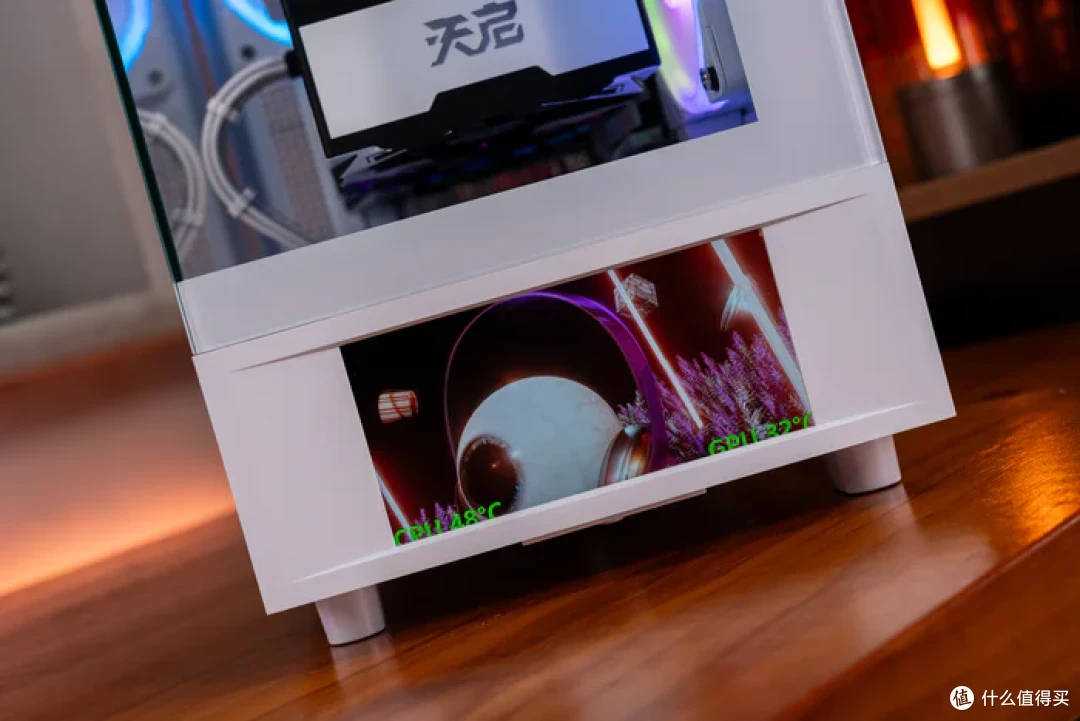

前面板下方带有一块6寸LCD大屏幕，1480*720高清分辨率、60Hz刷新率

屏幕可通过TT的TT LCD Screen软件调节，实时监控与个性展示两不误

整机内部配件展示

纯白主题使用的七彩虹CVNB850M ARK FROZEN V14方舟主板

这款方舟小主板纯白颜值出众，配置也绝不含糊，14+2+1相强化供电设计（核心供电Dr MOS 80A），提供了2个PCIe 5.0 x4 M.2 SSD插槽和1个PCIe 4.0 x4 M.2 SSD插槽，接口有1个前置USB 3.2 Gen 2 10Gbps Type-C高速接口，支持PD 30W，搭载了2.5G有线网卡和 WiFi 7无线网卡

主板不仅配置不错，连背板上都配置了12个USB接口，其中1个20Gbps Type-C，3个10Gbps TYPE-A，4个USB3.0，4个USB2.0，均匀合理的配置规格

MINECUBE 360 Ultra ARGB散热是其一大亮点，四面方块屏幕设计、磁吸散热、可替换扇叶都提高了其可玩性

冷头设计的四面方块屏幕，每块都是3.95寸方屏

在TT LCD Screen软件中可设置联动或者分别显示等

也有预置动画可玩

显卡是索泰的Geforce RTX 5080 16G 天启 OC，S.E.P 3.0供电系统设计的18+3的强力供电规格保证了5080的性能发挥

显卡新升级的冰芯2.0散热系统采用大面积真空VC均热板，全面贴合GPU核心与显存，8mm直径的冰脉3.0复合热管和密集镀镍合金散热鳍片、以及新的环刃风扇

显卡尾侧的金属天启logo

显卡背板末端的穿透散热

宇瞻（Apacer）DDR5 NOX 暗黑女神 RGB灯条，全域流光并支持板厂神光同步

内存6000 C28-48-48-96规格与1.4V电压设计，并且支持Intel XMP 3.0与AMD EXPO双重技术

电源是追风者的AMP GH1000白金电源

电源采用ATX3.1规范和原生PCIe5.1设计，提供8年换新的质保

内部展示

整机展示

无光关机静态展示

静态内部展示

水冷展示

主板展示

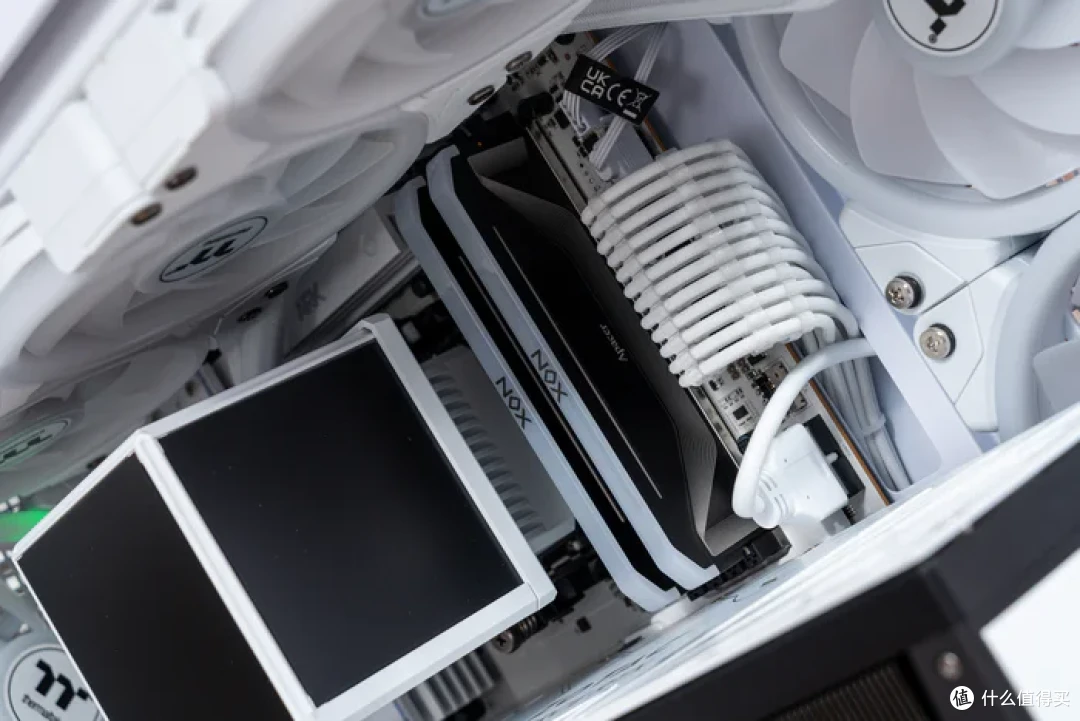

内存展示

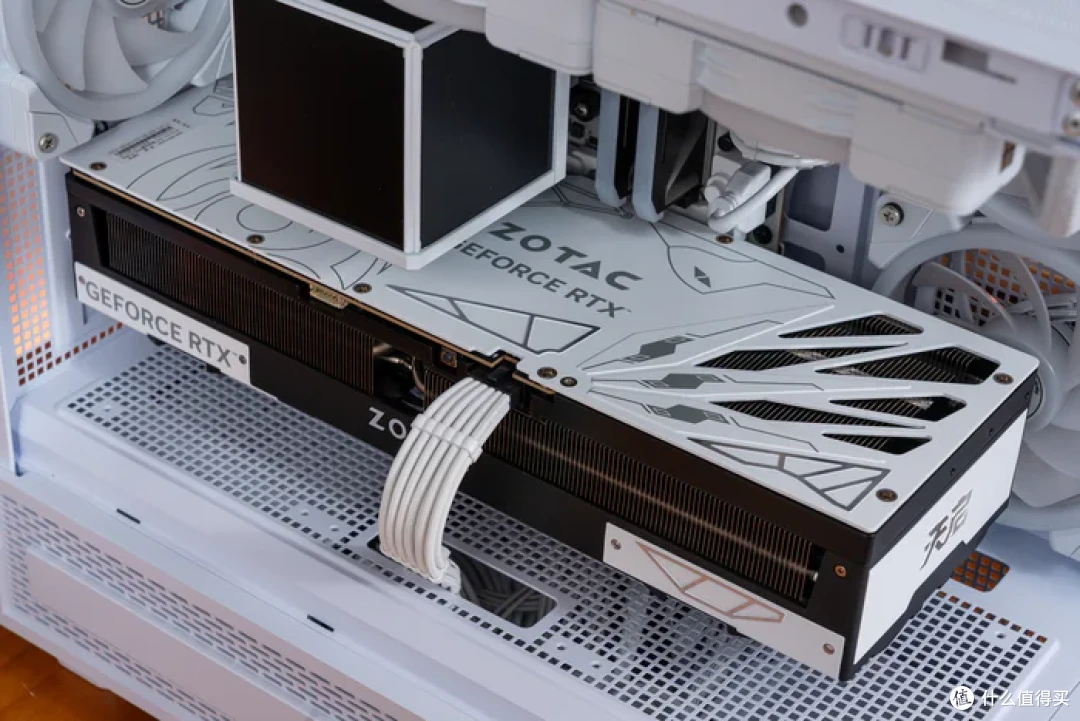

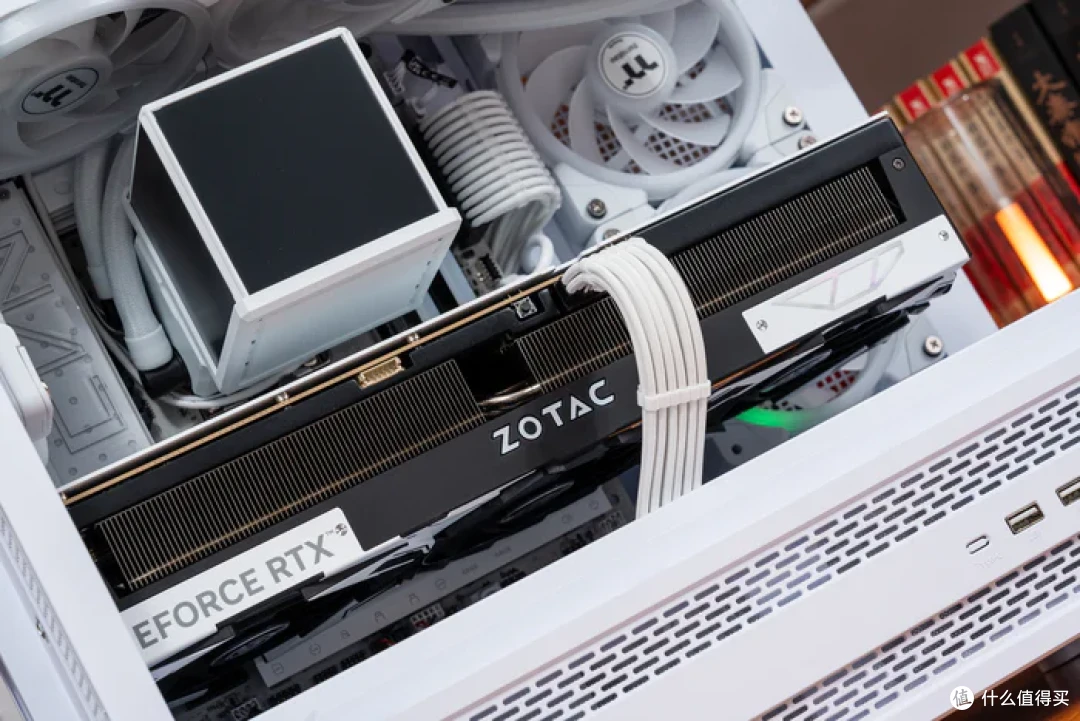

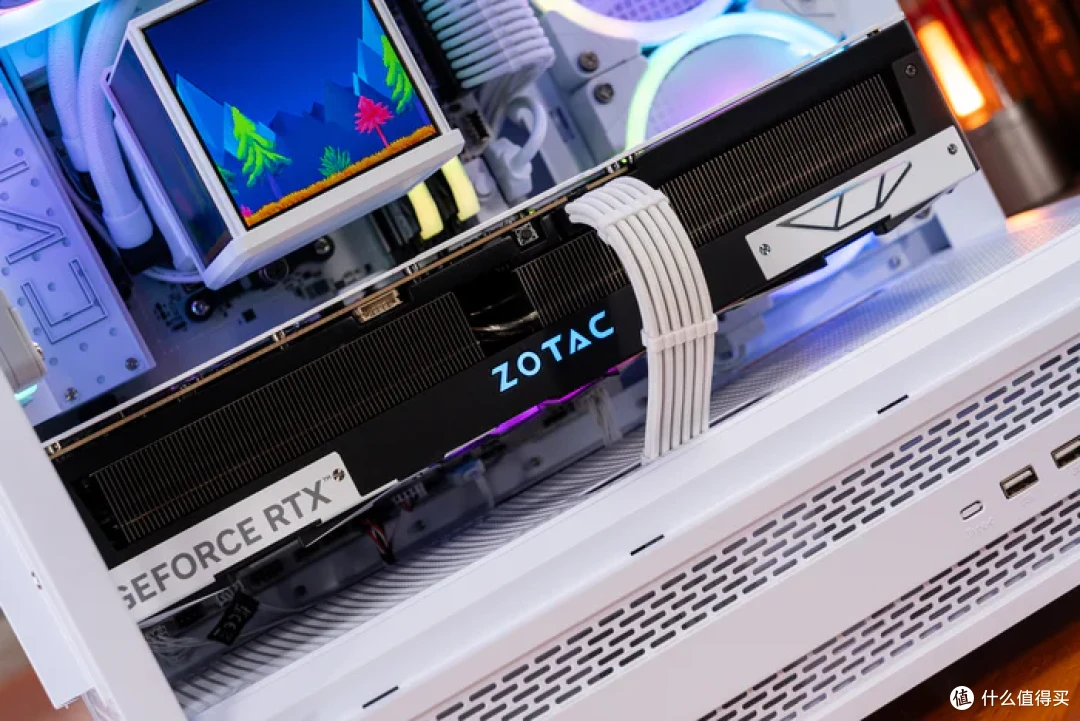

显卡展示

整机静态展示

配件解析
七彩虹（Colorful）CVN B850M ARK FROZEN V14方舟

主板是七彩虹的CVN系列的ARK方舟主板——CVN B850M ARK FROZEN V14，主板使用CVN独家定制纯白风格，拥有CVN系列定制寒霜散热装甲与全覆盖式冷凝片强化散热，配置上采用14+2+1相强化供电设计（核心供电Dr MOS 80A），提供了2个PCIe 5.0 x4 M.2 SSD插槽和1个PCIe 4.0 x4 M.2 SSD插槽，接口有1个前置USB 3.2 Gen 2 10Gbps Type-C高速接口，支持PD 30W，搭载了2.5G有线网卡和 WiFi 7无线网卡，这款MATX主板的配置规格还是非常全面的，也得益于纯白设计可以更好的搭配白色主题

主板的本体，纯白设计和定制寒霜散热装甲

小方舟的背面，七彩虹也设计了两片标有CVN和B850的分离式保护背甲，同时PCB上也有CVN B850M ARK FROZEN的图案，8层PCB用料，内置的时钟发生器可支持调整CPU外频

主板的上半部分，纯白与透明，星图+点阵艺术图案结合

全覆盖的星际寒霜装甲带有B850M，下方的CVN星图铭板为可拆卸结构

顶部的双8PIN供电接口，还能看到两侧散热片的多重精工散热导流槽

14+2+1相数字供电，使用了80A高规格DrMos，可以轻松支持即将上市的锐龙9 9950X3D2处理器，同时CMOS界面支持AMD游戏优化，具有一键X3D GameMode、一键PBO、一键EXPO

AM5插槽，今年又带来了9850X3D与9950X3D2两款顶级处理器

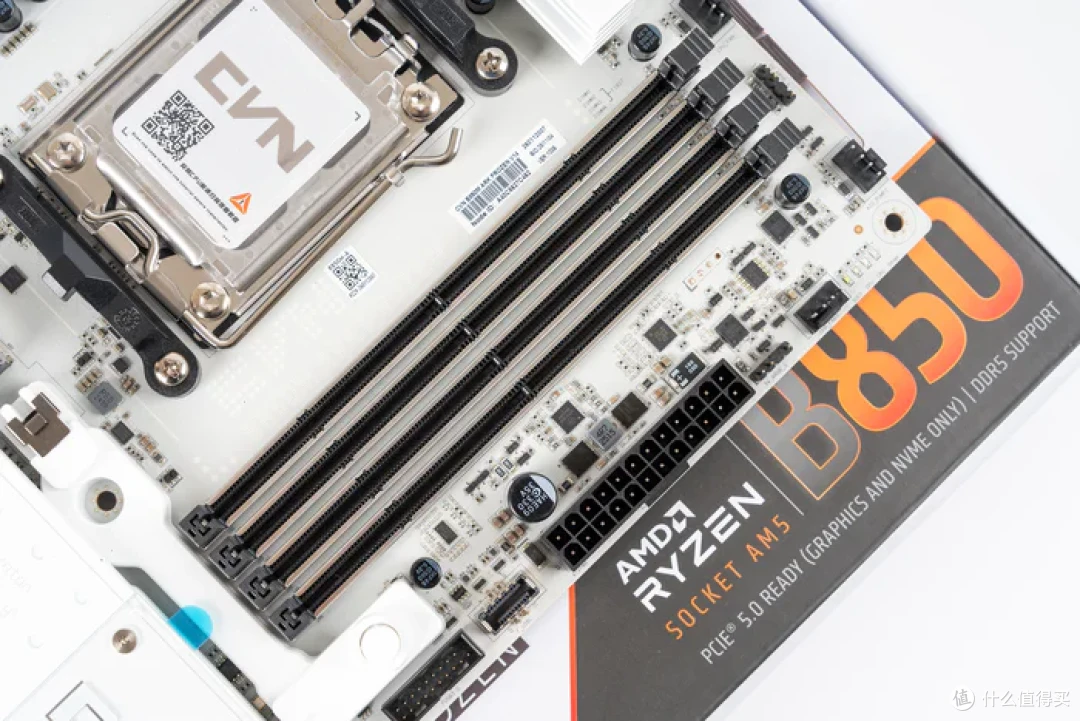

四条DDR5内存采用合金强化插槽，支持AMD EXPO技术，支持XMP 8400MHz(OC)，SMT强化DDR5接口采用第二代CVN布线优化工艺与HIGH-V电压增强，可优化高速信号与解锁更高电压模式

侧面接口提供了前置10G TYPE-C口并支持PD 30W 快充，以及一个USB3.0，下方还有4个SATA

主板的下半部分，具有1条PCIe5.0X16合金插槽和1条PCIe4.0x1插槽，星际M.2散热装甲支持旋式快拆设计，芯片组的CVN星图铭板同样支持拆卸与随心换，在散热片的下方有一排对于下方接口的提示标识

专利的显卡易拆结构，尾部锁扣可以一键开关显卡插槽

快拆打开星际M.2散热装甲，主板提供了3条M.2，上两条CPU直出支持PCIe5.0X4，右侧的一条芯片组直出支持PCIe4.0x4

CVN的纯白挡板居然有非常多的12个USB接口，一次提供了集显HDMI、DP接口、BIOS UPDATE与CLEAR CMOS按钮，4个USB2.0，3个USB 10Gbps TYPE-A、1个USB 20Gbps TYPE-C，4个USB3.0，WIFI7与镀金音频接口

索泰 Geforce RTX 5080 16G 天启 OC

显卡是索泰的Geforce RTX 5080 16GB 天启 OC。RTX 5080采用NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术，具有10240 CUDA处理器，AI TOPS为1801，显卡的BOOST频率2730MHz，显存使用了最新的30Gbps 256bit 16GB GDDR7，显存带宽960GB/s

这款RTX 5080 天启 OC的TGP整板功耗为360W，S.E.P 3.0供电系统设计了18+3的强力供电规格，散热与外观也经过了全新设计的纯白机甲，新升级的冰芯2.0散热系统采用大面积真空VC均热板，全面贴合GPU核心与显存，8mm直径的冰脉3.0复合热管和密集镀镍合金散热鳍片、以及新的环刃风扇

显卡本体的尺寸为36.11cm x 7.3cm x 13.8cm，上方三把全新的环刃风扇

非常厚实的合金背板，加强显卡结构强度与辅助散热，以及防静电能力和散热能力

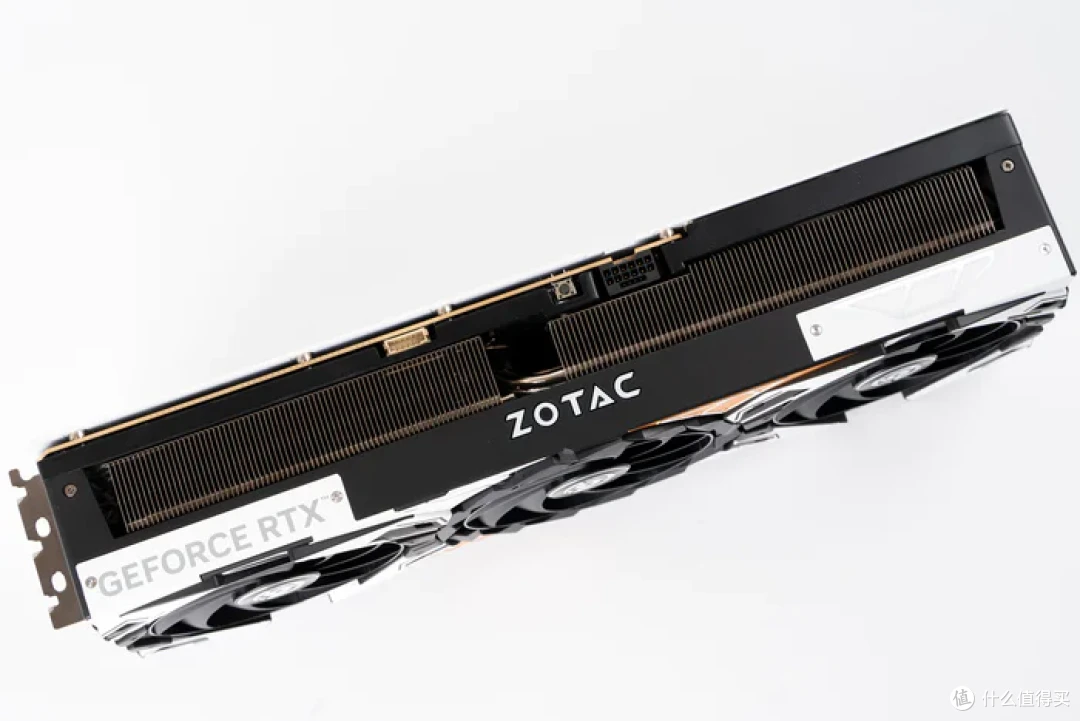

显卡顶部，露出较多的散热鳍片，可以更快速的散热

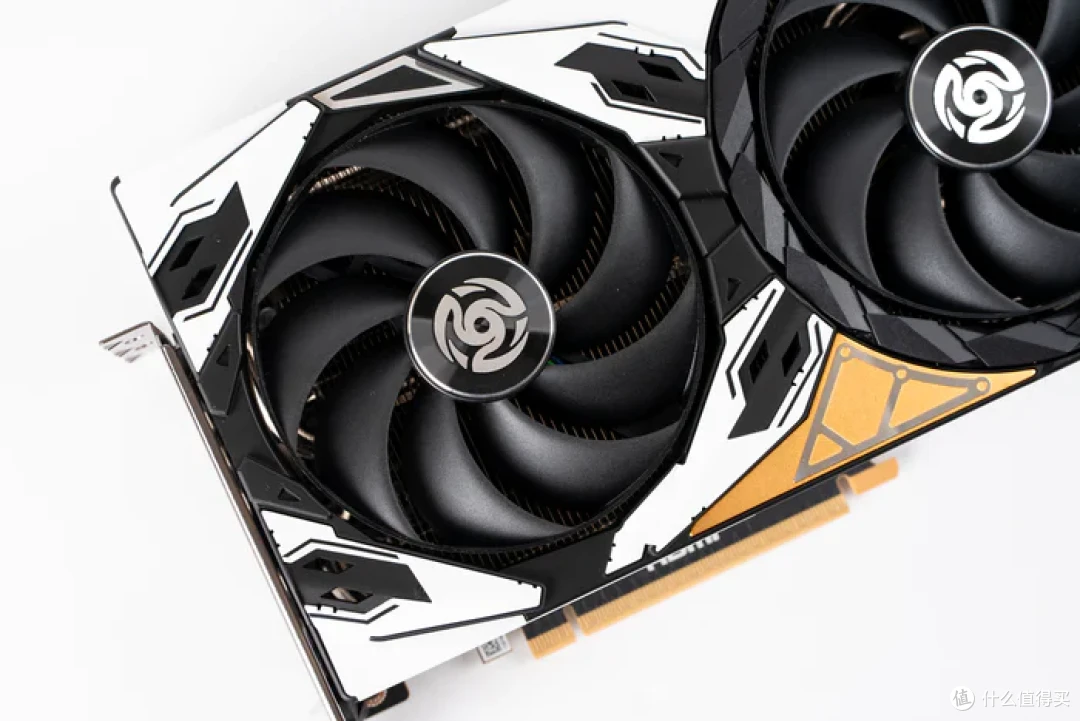

3个环刃风扇，中间一枚风扇带钻切型ARGB灯环，索泰称之为启示之环。右上和坐下还有金色装饰件，点缀效果不错

风扇采用11叶片设计和新型复合材质，增加环形导流风罩，经过优化的叶片曲率，并且支持智能启停

显卡内部看鳍片非常工整，顶部这里长条露出以便于更好的散热；散热器的顶部是英伟达的"GEFORCE RTX"logo以及索泰的“ZOTAC”logo

显卡的新型12V-2X6供电接口，显卡内部PCB上还有高强度合金压铸成型的合金中框，右侧的是双BIOS切换按钮，再右侧的白色接口为ARGB线缆插口

机甲金属背板上的装饰纹理融入了机甲线元素

显卡背板末端的穿透散热，侧面全包设计提升了整体的结构美感

宇瞻（Apacer）DDR5 NOX 暗黑女神 RGB灯条 6000C28

来自宇瞻的高端RGB灯条——NOX暗黑女神，使用了全域流光并支持板厂神光同步，这套内存为DDR5 6000频率32GB套装，并为C28超低时序的特挑海力士M-Die颗粒，XMP&AMD兼容一键超频

暗黑女神NOX RGB灯条延续上一代暗黑女神的超广域RGB均匀导光技术，使用多样化炫彩等效展现RGB效果，而且使用了仅44mm高度设计的高级铝合金散热片来确保安装灵活与兼容性

内存条的设计线条感很强，使用了流线型的曲线，而且提供了星空银与黑曜星的白黑双色可选

内存的规格为6000 C28-48-48-96规格与1.4V电压设计，并且支持Intel XMP 3.0与AMD EXPO双重技术

内存的高度仅有44mm，可在很多下压式散热中安装，并且依然能保证铝合金散热的效能

超广域的RGB均匀导光技术，在侧面也有双面导光线条，都支持各大主板厂的RGB灯控软件

内存条顶部的导光设计，以及中间NOX的暗黑女神标识

Thermaltake（Tt）MINECUBE 360 Ultra ARGB 一体水冷

TT的这款MINECUBE 360 Ultra ARGB 一体水冷采用了四面方块屏幕设计、磁吸散热、可替换扇叶的三大特殊设计理念打造，为单调的机箱内提供了更多不同的玩法，四面3.95英寸LCD方屏配合TT LCD Screen软件创意设计，SWAFAN EX12 ARGB风扇的磁吸串联与可替换扇叶都是TT的核心创意

水冷的全家福

水冷的本体，纯白设计，冷头上还有风扇

标准的12条微水道27mm铝排，内部20mm鳍片厚度，以及460mm水管

冷头的本体上方有一个VRM风扇，3500RPM为主板与VRM模块提供额外冷却

风扇倾斜与水管不干涉的设计

纯铜底座与内部高稳定性水泵，1500-3300RPM的宽幅转速区间支持

冷头盖采用四面3.95寸方屏，只有一面没有设计屏幕，几乎正面、侧面均无视角盲区了

底座与冷头磁吸设计

磁吸安装后四面都有屏幕

安装只需要考虑这一面安装在哪里即可，不过大部分是靠向没有视线的显卡一侧

水冷标配了TT的 SWAFAN EX12 ARGB风扇，只需要一条线材即可串联，同时为三个风扇供电与ARGB

风扇的双光圈设计ARGB，性能与美感兼顾

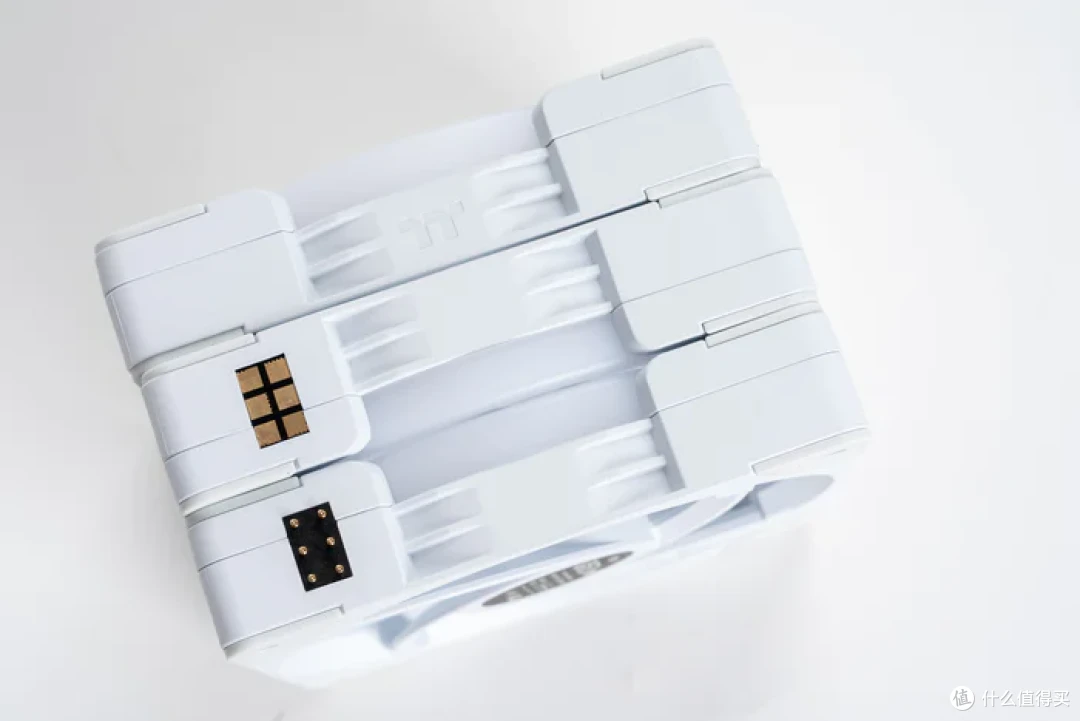

新版MagForce 2.0 稳定串接磁吸设计

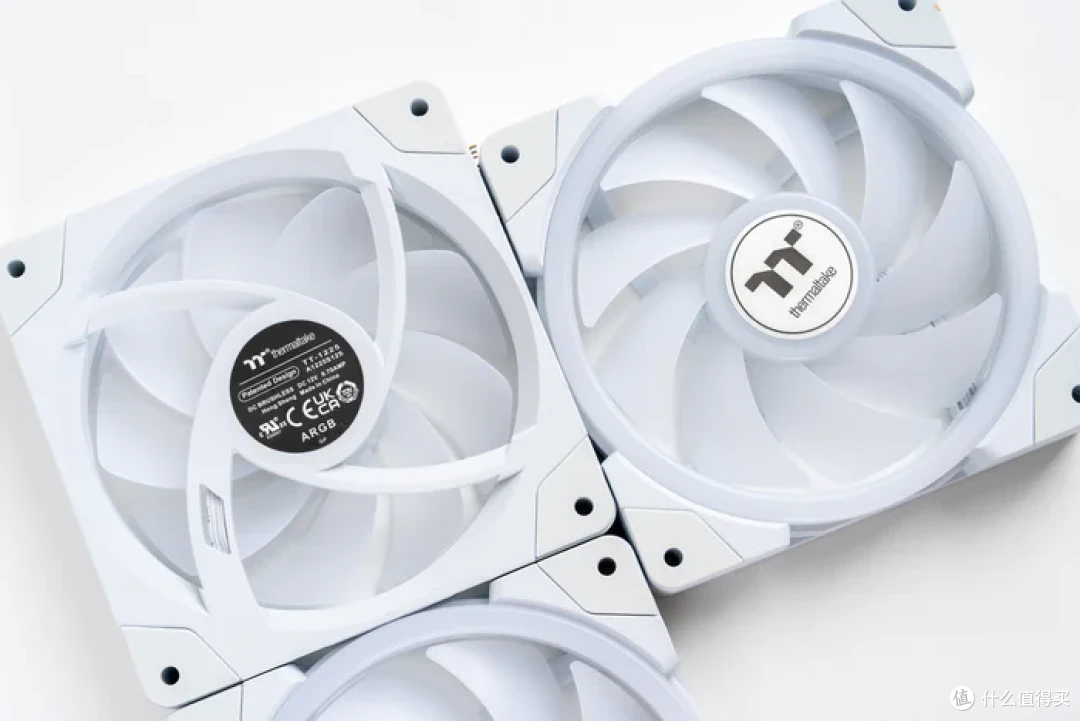

SWAFAN EX12 ARGB 标配了正叶与反叶双向风扇，在规格方面，设计转速500-2000RPM区间，在使用正叶/反叶扇时，可提供2.39/2.02mmH2O的静压、57.11/56.26CFM的风量、30.6/32.5dBA的噪声值

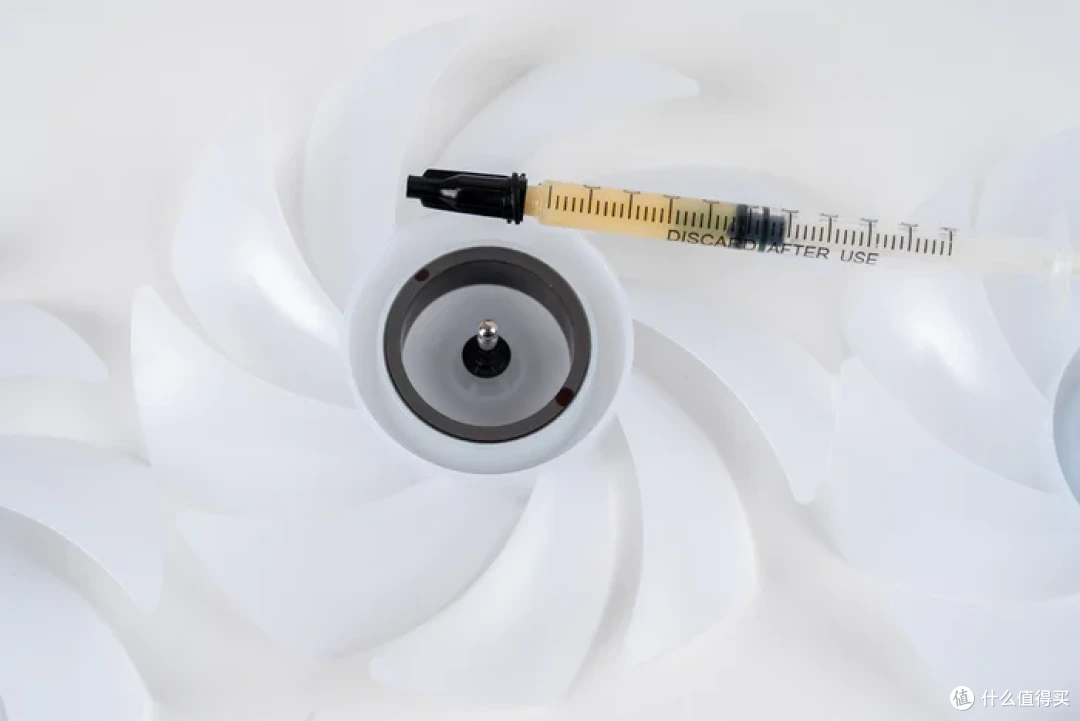

还有轴承油脂提供

安装到冷排上的效果

水冷的完全体

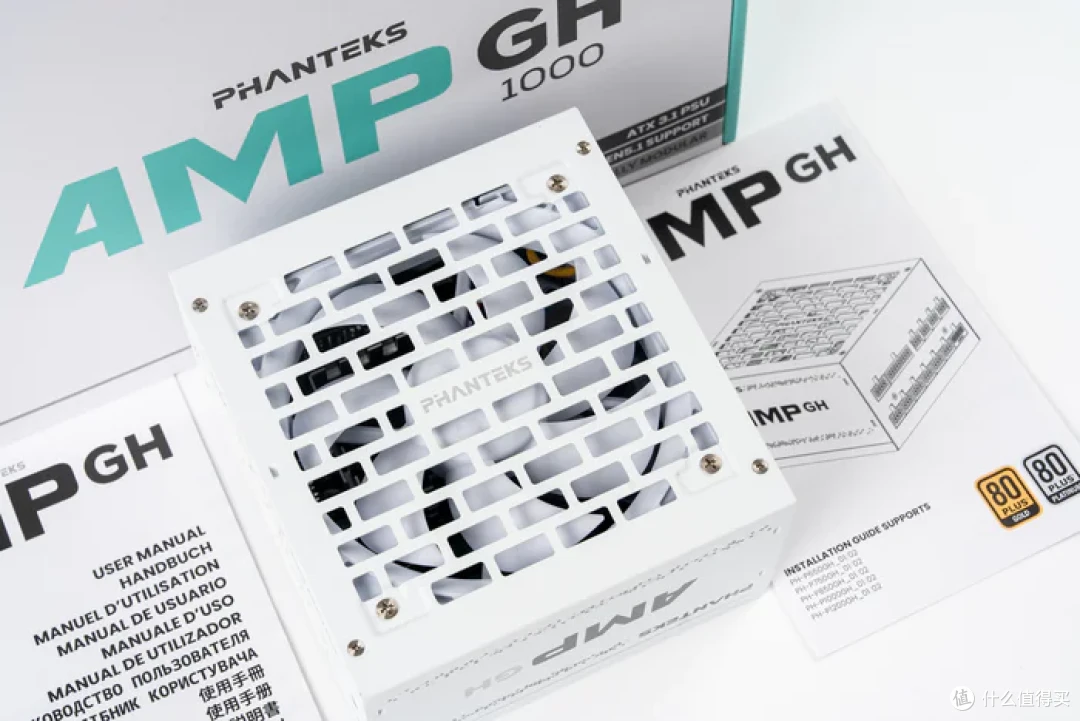

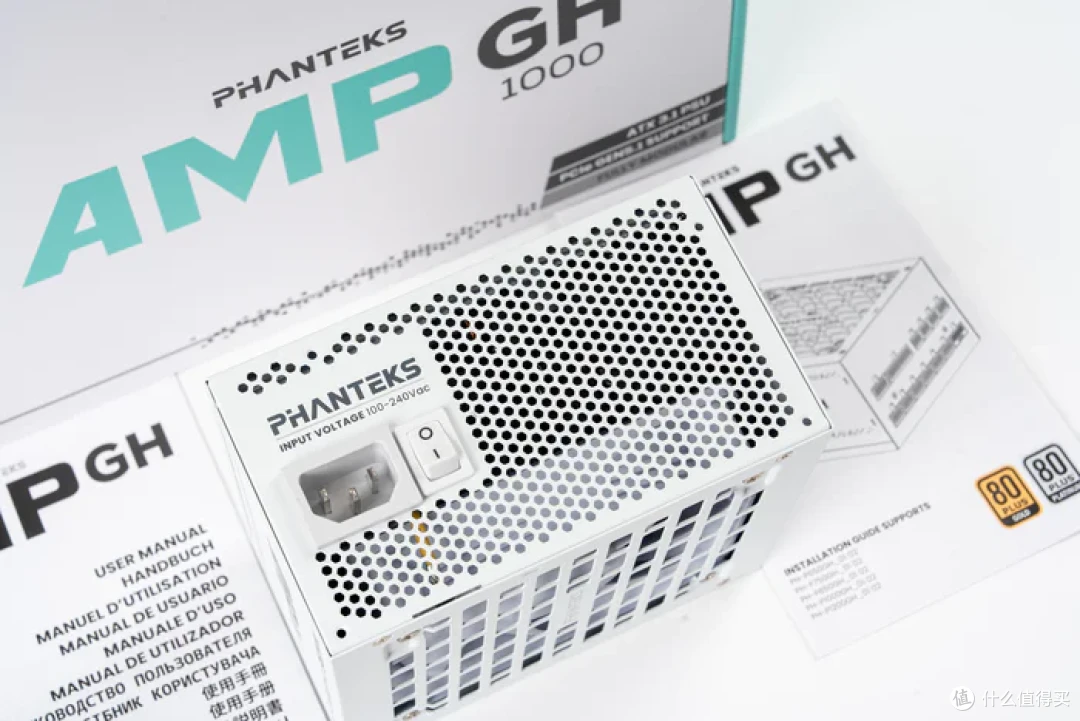

追风者（PHANTEKS）AMP GH1000 1000W白金牌全模组电源

追风者的AMP系列GH1000 ATX3.1白金牌全模组电源，采用ATX3.1规范和原生PCIe5.1设计和提供8年换新的质保，同时还标配蟒纹线+理线梳，可以告别定制线的烦恼，电源本身也是采用了高品质105°全日系电容和无导线连接技术，且50%负载下能够支持风扇停转

AMP GH系列标配的蟒纹线采用高规格材质设计，为电源稳定运行提供充足的支持

电源本体采用14cm短身设计，兼容性更强，电源设计符合ATX3.1规范，瞬时功耗可满足2X整机功耗、3X显卡峰值功耗的供电需求

电源的铭牌，AMP GH1000型号提供了83A的+12V供电以及600W的12VHPWR显卡供电输出，12V稳定输出的上下波动小于0.5%

电源的全模组插口设计，其94%的转换效率远高于80PLUS白金牌92%的标准

电源的出风口设计，中间的HYBRID MODE按键弹起可启动ECO零噪音模式开关，控制FDB风扇在低负载下停转

Thermaltake（Tt）钢影透S-M PRO 屏显版

TT的这款钢影透 S-M PRO机箱采用小机箱大世界的MATX海景房设计，尺寸也非常小巧，449*222*415mm的长宽高，不过兼容性上非常不错，可支持360水冷或180mm塔式风冷，显卡最长380mm，最多2个HDD，风扇最多12个120mm。机箱多处大面积散热网孔的开孔设计，打造垂直风道的海景房，提高散热效率，不过最有意思的是它的前面板下方有一块6寸LCD屏幕
