今天来组装一把“小康”水平的机械键盘:84优联三模键盘!材料全部自费,以下是本次方案使用的配件清单:

  • 新款凯酷84直角外壳 110元

  • 84优联三模热插拔轴座PCB 150元内测价

  • 罗技K780主控 80元

  • 碧玺蓝V2PRO 60颗+佳达隆乳壳黄轴24颗(润滑) 260元

  • 凯华BOX红轴84颗 100元

  • Equalz螺丝卫星轴 50元

  • 捕获者代工繁星PBT热升华键帽大全套 299元

  • JTK黑红可乐+白二色ABS二色键帽 闲鱼500元

最强84键盘?优联、有线、RGB、手感一样不少!

购买理由

早前“水货minila air复刻”QQ群主兼老乡三水(i3waterliu)自己制作了一套84优联PCB,在站内还有文章↓↓↓

萌新的第一次DIY 优联/蓝牙/有线 三模84客制化机械键盘小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外50金币奖励。追加修改(2020-02-2116:31:55):可编程三模演示视频购买理由双十二时候用了两年的罗技键盘坏掉了,jd返修。同事推荐了当时在开车的酷冷至尊的机械键盘,只不过我手速过慢没有抢到。迫于无键盘可用,硬是靠windowsi3water| 24 评论35 收藏115查看详情

在群友的“怂恿”下,功能越来越强大,在优联基础上增加有线方案实现三模,热插拔轴座,内测版150元,出于兴趣果断入了一块。

三模内测版PCB及配件三模内测版PCB及配件

内测版很快就安装完成投入使用,功能啥问题没有,但是测出了一个BUG---耗电快,1000毫安时电池用一周就没电了,罗技优联出名的省电,一般一年都不用充一次,这个明显有问题。

最后三水修复了耗电快的问题,并且免费给所有内测用户赠送新的PCB。重点来了:距离内测版一个月之久,在群友“怂恿”下,这块PCB又进化了:加入RGB贴片灯和PCB卫星轴的支持。K375s无线双模优联+有线主控+热插拔轴座+三脚轴/五脚轴+RGB灯+PCB卫星轴,应该是目前已知最强84方案了。

今天就来分享一下这把键盘的组装过程!

1)三模PCB

最强84键盘?优联、有线、RGB、手感一样不少!

最新PCB是绿板子,颜值相比第一版黑色差一些。

1-1)板载有线主控,第一代内测版是独立插件式主控,很占空间,最新一代已经改为板载,空间利用率更高↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

1-2)免焊接优联主控,优联支持K375s和K780(支持蓝牙和2.4G优联两种无线),免焊接,直接螺丝拧紧即可,这个方案在炸虾粒大神的PCB上见过,非常方便↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

1-3)热插拔轴座自不用说,有了这个就免去焊轴的烦恼,小白也能轻松换轴,当前这个是凯华热插拔轴座↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

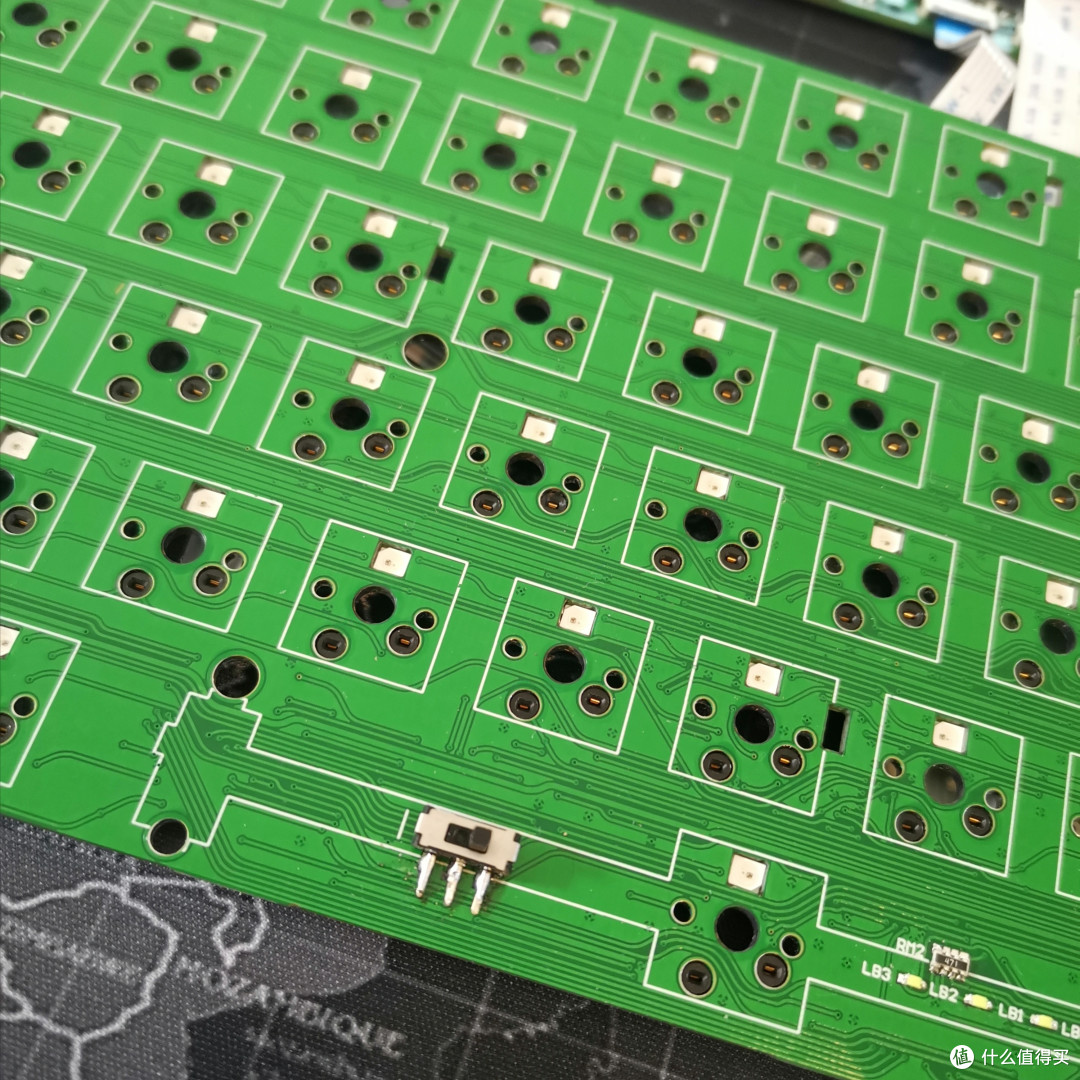

1-4)正面能看到热插轴座孔以及LED贴片灯,空格左侧是RGB灯控物理开关,要配合fn+i软件开关一起使用。

最强84键盘?优联、有线、RGB、手感一样不少!

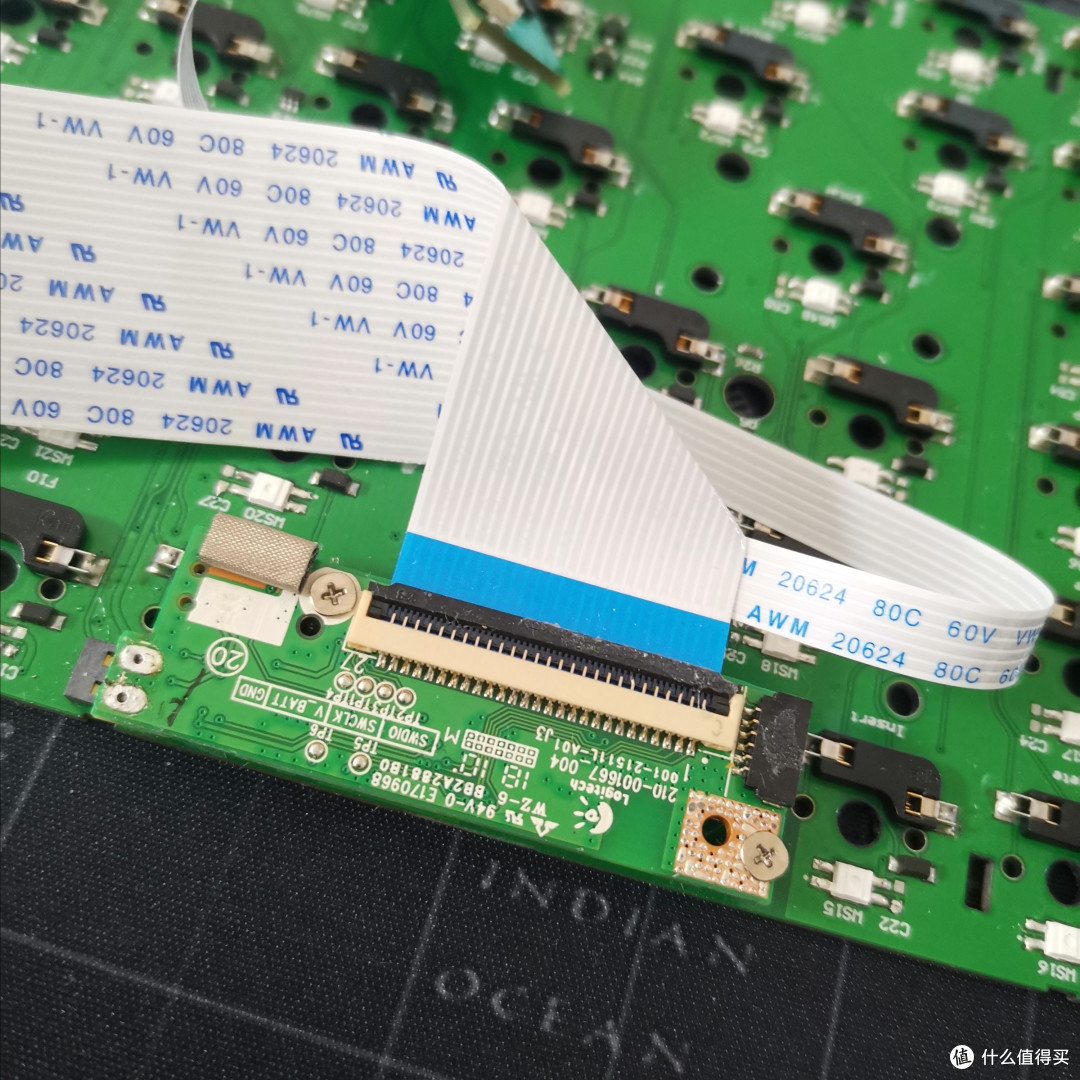

1-5)键线分离模块上面内容很丰富,有TypeC接口,电源开关,电池连接线,以及优联/有线驱动排线,排线的安装方式见下图灵魂划线↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

在熟悉相关结构之后,可以做简单的测试:键线分离模块接上排线,找一个TypeC数据线连接到电脑,打开空格的开关,插上部分轴体,使用FN+i软件激活RGB灯。

我这比较不幸的是有一个指示灯N不亮,由此还引起了其后灯光信号不良的问题,下面这种魔性闪烁不是灯效,是有问题↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

最后确认LED一个引脚松脱,估摸是快递暴力运输所致,这种问题处理起来很简单:脱落部位的LED灯脚涂点松香,镊子压实LED灯,电烙铁烫两下带锡的引脚,让引脚上的锡与下方焊盘充分接触。

最强84键盘?优联、有线、RGB、手感一样不少!

焊接修复之后,再测试,完美的灯浪↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

注:如果打开开关RGB不亮,只是底部有指示灯亮,则通过FN+I组合键开启。


2)凯酷84外壳

搜索凯酷84外壳s.taobao.com去看看

接下来是外壳部分,当前配列是84,那么必然采用最经典的凯酷84模具,早前网吧流出很多便宜的凯酷84键盘,但是现在已经很少了。而且这块三模键线分离有TypeC和开关,需要外壳暴露两个口子,老款凯酷84都只有一个口子,无法适配。

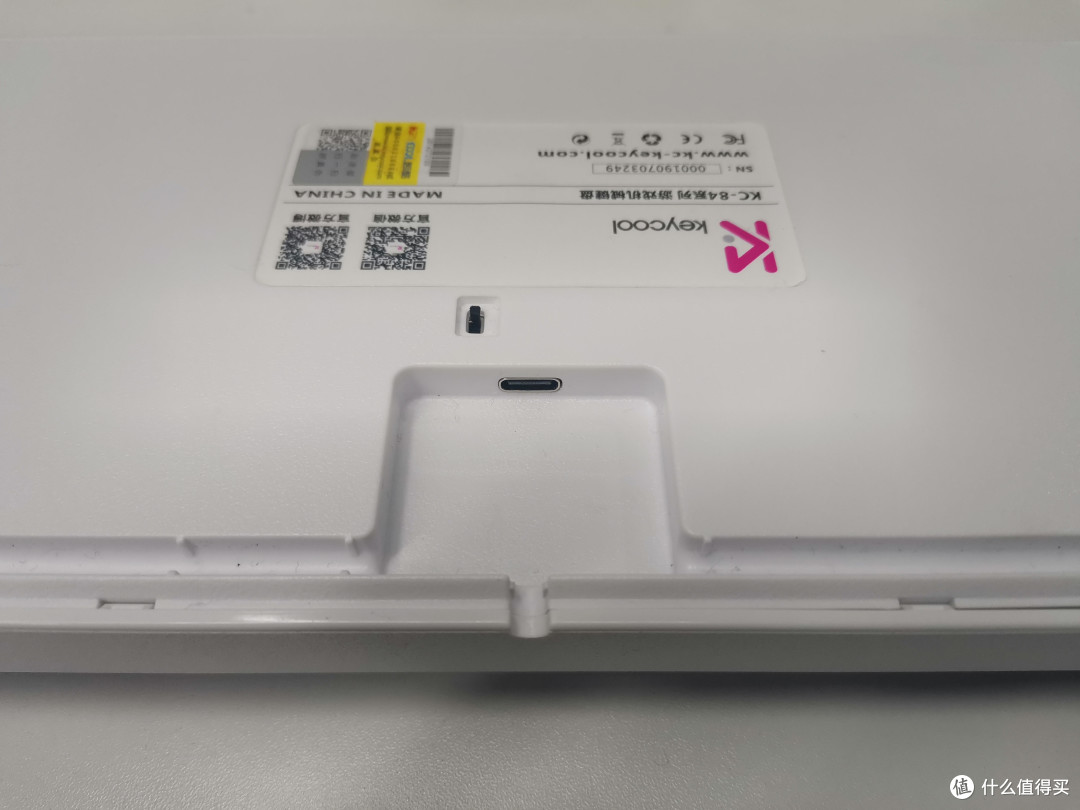

新壳背后开关和TypeC口新壳背后开关和TypeC口

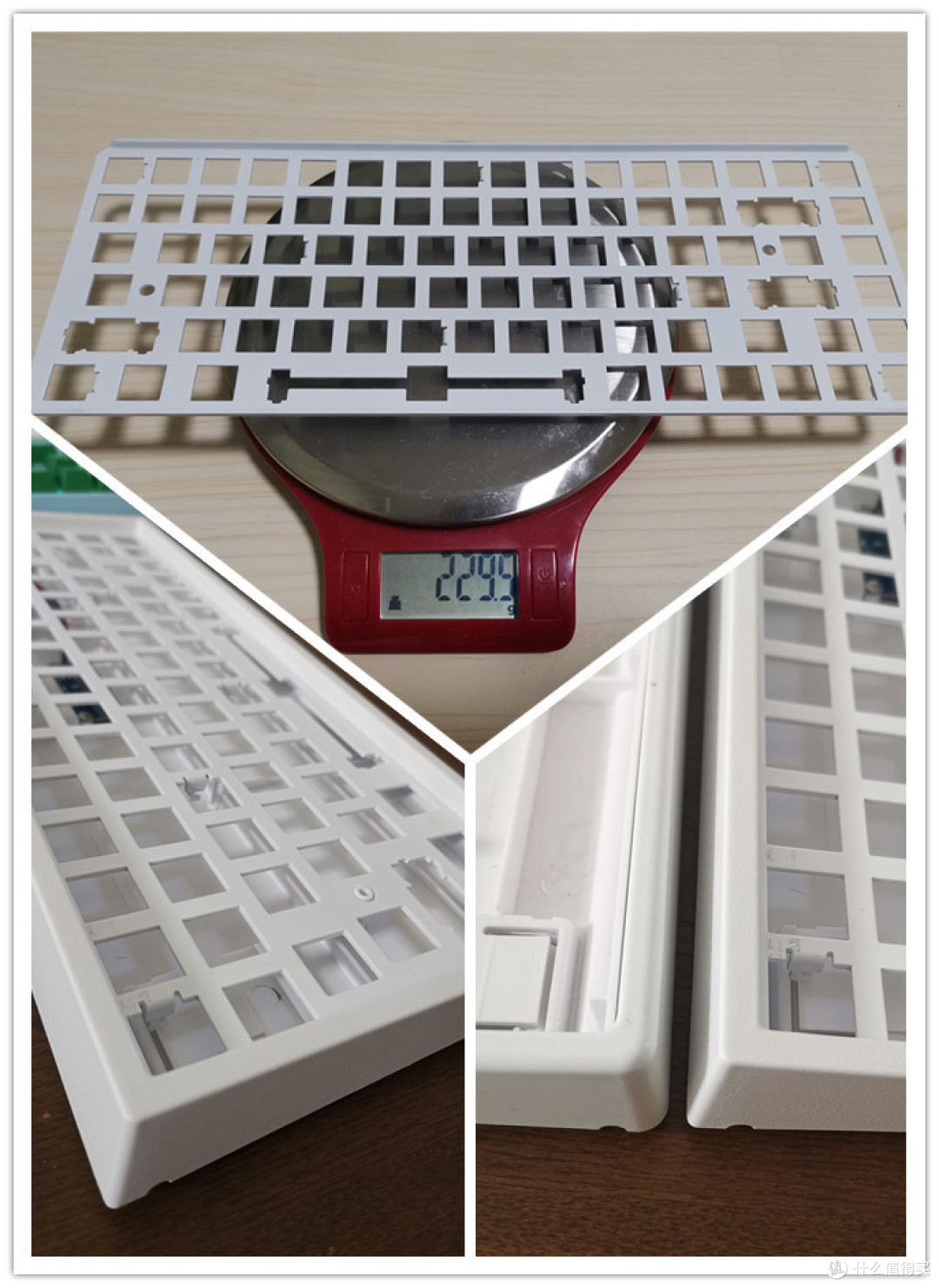

这次我直接下了血本,从凯酷官网购买了最新的上下盖,相比老款网咖凯酷84,新款外壳改良成直角,更加硬朗,老款定位板实重仅是新款的1/3。

最强84键盘?优联、有线、RGB、手感一样不少!


3)罗技优联主控

京东 Logitech 罗技 K780 多设备蓝牙键盘 369元
实时价格2小时前已更新
去购买

由于无线采用罗技方案,所以需要有一块罗技优联主控驱动,三水的PCB适配罗技K375s或K780优联键盘,一般都是购买罗技键盘拆下主控使用,建议闲鱼或京东夺宝岛抢购。这两块主控在客制化圈非常火爆,支持蓝牙无线连接或者2.4G优联接收器连接,还可以配对三台机器,对于使用Windows、Mac双机器的用户简直是福音,并且续航强,一年不用充电,信号稳定,实用性强。

主控使用螺丝固定,插上排线,锂电池接到键线分离模块后,就可以做连接测试了↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

保障所有排线接入,电池连接通畅的前提下,开启键线分离模块的开关,如果F1、F2、F3任意一颗指示灯亮则说明连接有效。随后使用Logitech unifying软件连接或者带蓝牙模块的设备连接即可。

最强84键盘?优联、有线、RGB、手感一样不少!

注:当前PCB不支持罗技K230或K270。


4)Equalz螺丝卫星轴

淘宝网-淘!我喜欢s.taobao.com去看看

Equalz就是耳朵卫星轴,客制化圈口碑非常好的卫星轴之一,此前耳朵团购的时候50元一套买了几套,三模主板正好支持了PCB卫星轴,这次就能用上了。

卫星轴轴心可轻润杜邦保持顺滑,钢丝拐角处抹上泰阳Permatex 22058润滑脂可明显减少钢丝杂音↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

组装好卫星轴后,PCB正面贴上特氟龙胶带或创口贴,将卫星轴装入PCB,螺丝从背面拧紧即可。

最强84键盘?优联、有线、RGB、手感一样不少!

不过很可惜,耳朵卫星轴独立开模,凯酷的定位板孔小了,卡不进卫星轴。有三种方案可选:第一不使用定位板,直接把轴插PCB上(无钢);第二打磨定位板扩孔,由定位板固定,把轴插入(有钢);第三淘宝DIY定制一块凯酷84定位板。本次我先使用方案一,最后使用的方案二。

最强84键盘?优联、有线、RGB、手感一样不少!


5)底壳配件

5-1 电池和键线分离安装

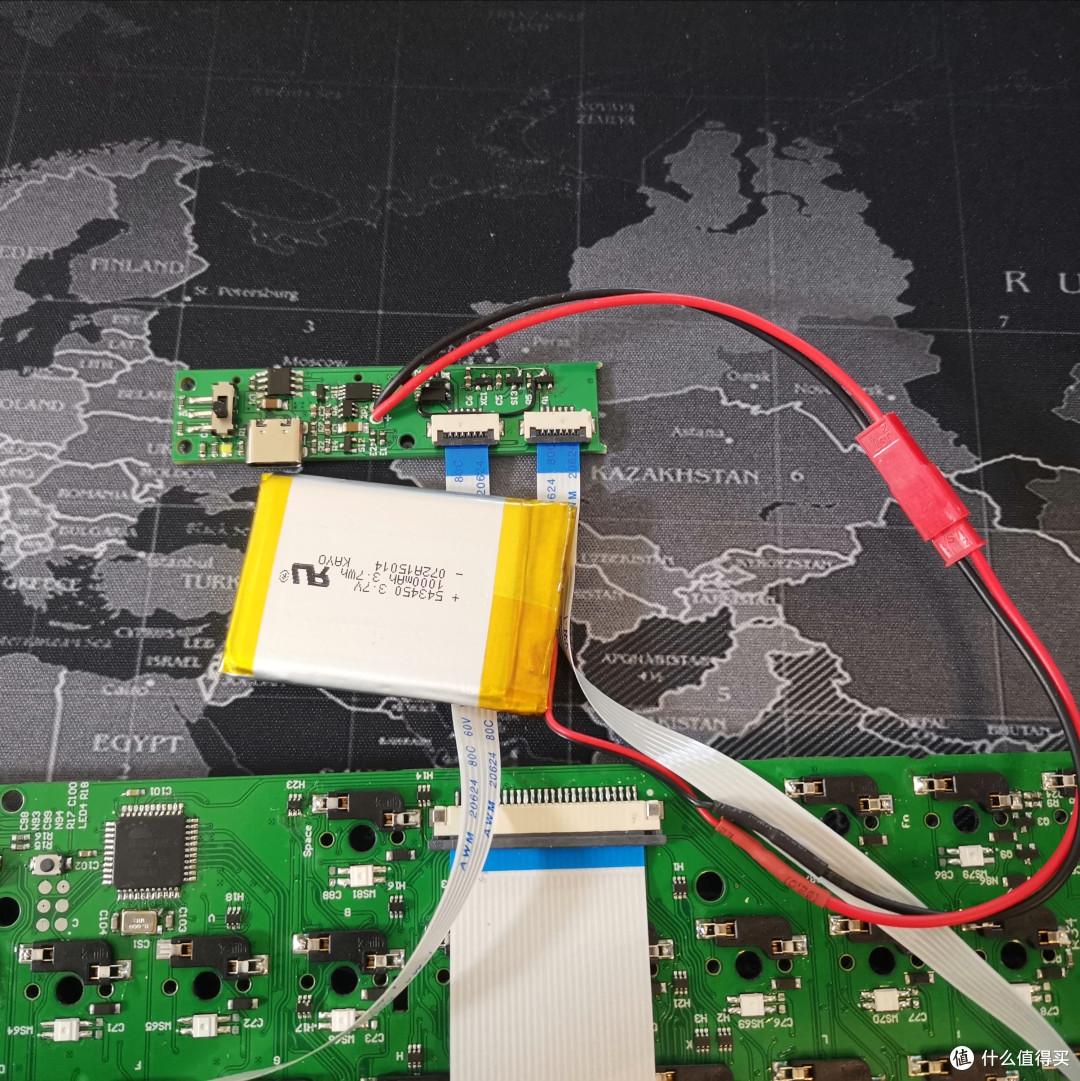

电池是我自购的,索尼电芯,据说品质很好,1000毫安,尺寸为长50mm、宽34mm、厚5.3mm,安装很简单,按照下图把连接线插到键线分离模块上就行↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

如果是最新的凯酷84底壳,实际可以购买更大容量的电池,底部有很大空间。另外最新凯酷底壳赠送了键线分离的螺丝,正好可以用来固定三模键线分离模块↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

注:老款用户固定键线分离,除了可以使用螺丝外,还可以用热熔胶伺候,总之怎么稳怎么来,稍微注意热熔胶不要粘到开关和TypeC口即可。

5-2 剪多余加强筋

如果是最新外壳,有一块加强筋需要剪掉,避免PCB上的优联主控造成损坏。

最强84键盘?优联、有线、RGB、手感一样不少!

5-3 静音棉

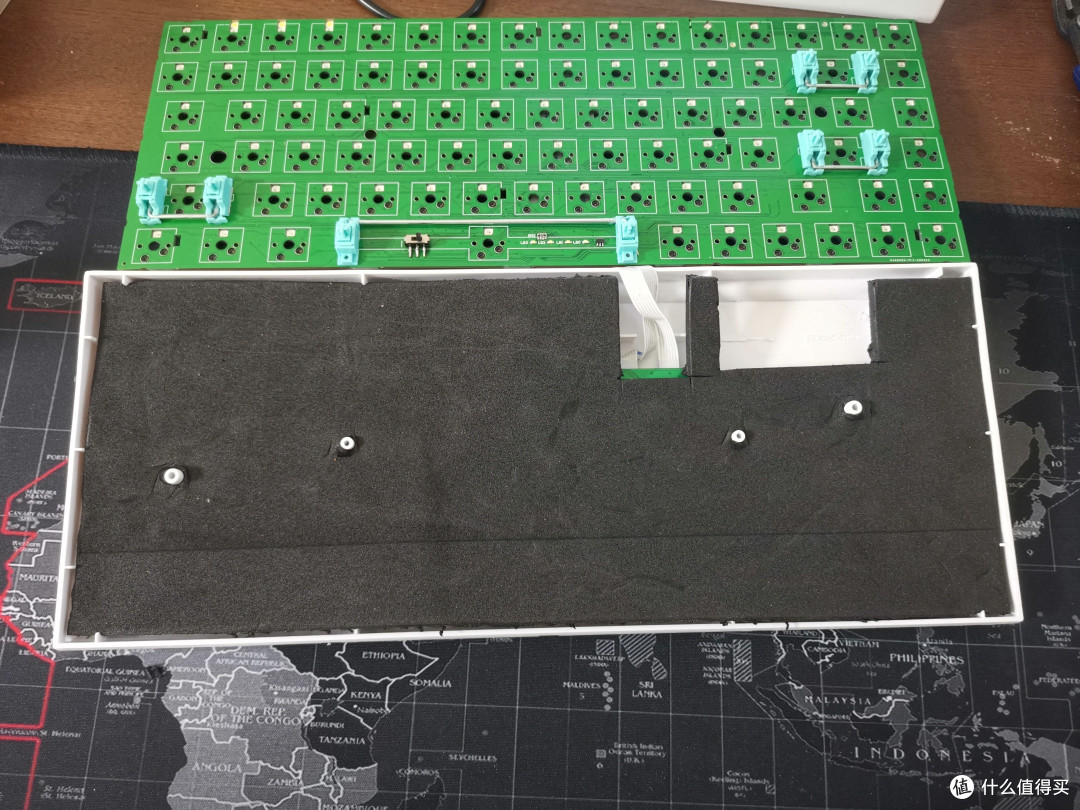

如果舍弃定位板,内胆就不够厚,安装上外壳之后,会发现PCB晃来晃去,此时可以用静音棉(我用的EVA泡棉)加持一波,厚度4mm。

EVA泡棉EVA泡棉

注:如果使用定位板,底部就没什么空间了,不能放置底部静音棉。


6)碧玺蓝V2 Pro

店铺忆光外设shopsearch.taobao.com去看看

碧玺蓝V2 Pro是忆光外设出品的线性轴,由19.2岁少女润滑过(出厂手工全润),稳居线性轴第一梯队,价格也是第一梯队---4元/颗。触发压力45克,触底压力55克,比樱桃红轴轻一些。

最强84键盘?优联、有线、RGB、手感一样不少!

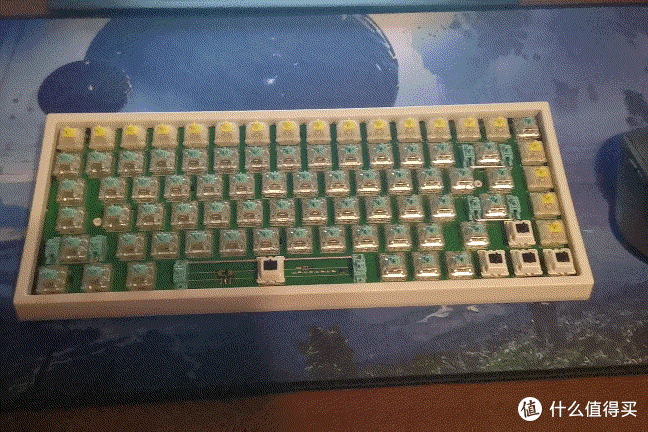

手动插入轴体后,可以来看看灯光效果,碧玺蓝透明外壳,透光方面有天然优势↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!


7)键帽

键帽馆繁星s.taobao.com去看看

本次使用繁星键帽大全套,PBT热升华材质,原厂高度,键帽馆售卖,捕获者代工。

凯酷84配列有几颗键帽不是标准尺寸,用常规104、108、87键帽是不行的!都需要购买小全套/大全套来支持非标准尺寸,如下红色标注↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!


8)触发测试

这一步应该更早去做的,“毫无悬念”有三颗不触发。按键不触发一般做两步检查:

第一步,更换一颗轴体测试,如果新轴体触发,那就说明原来那颗轴有问题

第二步,检查背部轴座焊接情况,虚焊漏焊或焊盘脱落都会导致不触发。

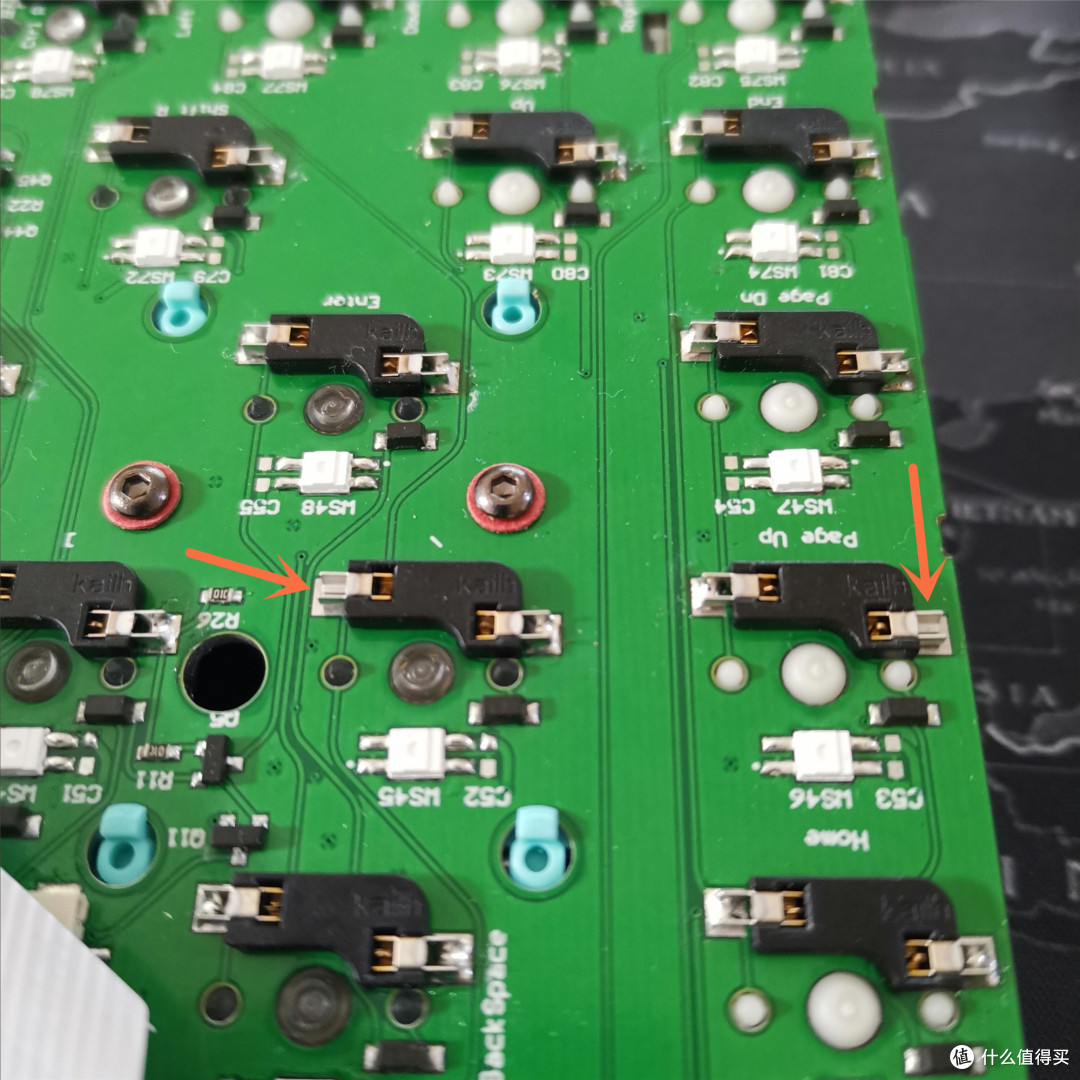

经过观察,很明显不触发的按键轴座漏焊了---只焊接了一边,补焊一波就搞定↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

注:热插拔轴座不是万能的,插轴时要对准了慢慢插,切忌大力出奇迹,易怼掉轴座焊盘!


9)功能使用

RGB:优联模式和有线模式均支持RGB,全部使用组合键完成调色↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

电量显示:通过fn+?组合键能在空格位置看到电量情况↓↓↓

最强84键盘?优联、有线、RGB、手感一样不少!

有线模式:插上TypeC线,关闭无线开关后自动切换为有线模式,能透过后盖看到充电指示灯,通过查看设备可以看到签名为i3w84_rgb的设备,这就是有线模式。

插线可以看到红色充电中指示灯插线可以看到红色充电中指示灯

最强84键盘?优联、有线、RGB、手感一样不少!

注:我遇到过插线无反应的情况,把TypeC反过来就行了,不知道啥原因。


10)无钢手感玄学

又到主观体验环节!

碧玺蓝V2 PRO按压极顺,极柔,触底声很小,回弹软,轴心晃动小,没有出现过误触,放空格有点轻。

佳达隆黄轴此前文章说过,我用杜邦105+205对轴体进行了轻度润滑,乳壳版有轻微涩感(耳朵是能听得到的),触底声不大不小,轴心晃动大,压力比碧玺蓝V2大,在合理范围内。

忆光墨玉黑,大段落轴,触底67克,触发压力偏高,段落感极强(有种按键卡键帽的感觉),按压顺畅,轴心晃动小,触底声很大。我个人把这种轴定位为“重口味”轴,压力重、段落感重。还有墨玉黑十字轴心略粗,与键帽菊花贴合紧,较难拔出!

墨玉黑墨玉黑

无钢键盘方案有底部静音棉加上主键区全润的碧玺蓝V2Pro加持,码字过程中只能听到轻微声音,如果喜欢这种静音效果的用户可以重点考虑。

但是也有缺点:碧玺蓝V2的两个假脚较细,插入到PCB之后前后实际是有大幅晃动的,打字没问题,用力推拉感受明显。


11)有钢手感玄学

周末我又花时间加装了定位板,轴体换成了凯华的BOX红轴,外壳改用前段时间凯酷官方15元开车的橙色上盖,键帽换成了JTK两款键帽混搭,体验又不一样!

最强84键盘?优联、有线、RGB、手感一样不少!

首先,有了定位板的禁锢,按键确认感极强,触底后没有任何下沉缓冲,我还是喜欢带定位板的感觉。第一次使用BOX红,按压较顺滑、没有涩感、压力介于碧玺蓝V2和佳达隆黄之间,轻微弹簧音,一定触底音,回弹较快,轴心晃动不大。

个人觉得BOX红轴是那种不用润滑,上手就能用的轴体,跟G黄、樱桃RGB红对比,我认为BOX红综合更好!

轴心掉色什么鬼轴心掉色什么鬼


总结

下面进行技术总结:

1. 制作完整的84键盘,需要准备的最基础配件有:三模PCB、优联主控、锂电池、卫星轴、机械键盘轴、键帽、TypeC数据线。如果想要更好的体验,润轴、卫星轴调教、定位板夹心、底部静音棉什么的也可以搞。

2. 自组最好要有一定动手能力,电烙铁什么的必须备好,毕竟PCB上的轴座都是手工焊接,保不准遇到虚焊漏焊问题需要补一下。

3. 这把三模方案键盘的亮点主要在PCB上,主板集成度高,功能配置该有都有。正式版价格无灯239元/有灯269元,有兴趣的玩家可以到闲鱼根据三水ID沟通交流。

4. 这套“小康”水平的键盘成本不低,不过大家可以从外壳、轴体、卫星轴、键帽上省钱,省个400元不是问题:

  • PCB兼容老版本外壳,如果40元淘到老外壳,只需要自己在底部做个开关开口;

  • 轴体可以选择便宜好用的佳达隆黄轴、BOX红轴等,70~100块钱;

  • 卫星轴也有便宜的,只是调教不好会有杂音,15元;

  • 键帽可以买凯酷官方84、或者找找PBT镭雕小全套,几十块钱就能搞定

5. 总的来说,这把键盘相当满意,也收获了很多新体验,投入是值得的。

接下来,我很期待价格可能破两千的minila复刻,同样三模RGB方案,全键编程,全铝坨坨外壳。近水楼台,三水做出来就给我体验,到时候发文章分享,搓手手最强84键盘?优联、有线、RGB、手感一样不少!
