不走明线不砸墙，100元搞定老房子灯光双控+智能化改造！
2021-12-15 17:03:21
9点赞
53收藏
0评论
应该不少上了“年纪”的老房子都会遇到一个问题：房间装修时，电路的布置考虑不周。导致灯光只有一个开关，要么在床边要么在门边，用着十分别扭。
我的房间情况就更加奇葩，原本是有灯光双控的。但后来双控的线路烧坏了一支，双控变成了单控。
更令人崩溃的是当初装修布的线是死线，都用水泥封死了。想重新穿线维修已经不可能了。临近新年准备给房子做点小翻修，都准备砸墙重新布线了。
为了这点小问题，与其这么大动干戈，不如试试科技的力量？
首先梳理一下当前的情况：这是个很常见的房间布局。入户门前有2个86型开关，3个按键分别控制楼梯、门外和玄关的灯。
开门后手边有一个卧室大灯的双控开关，但线路已经烧坏；卧室床边有一个大灯的开关，工作正常。

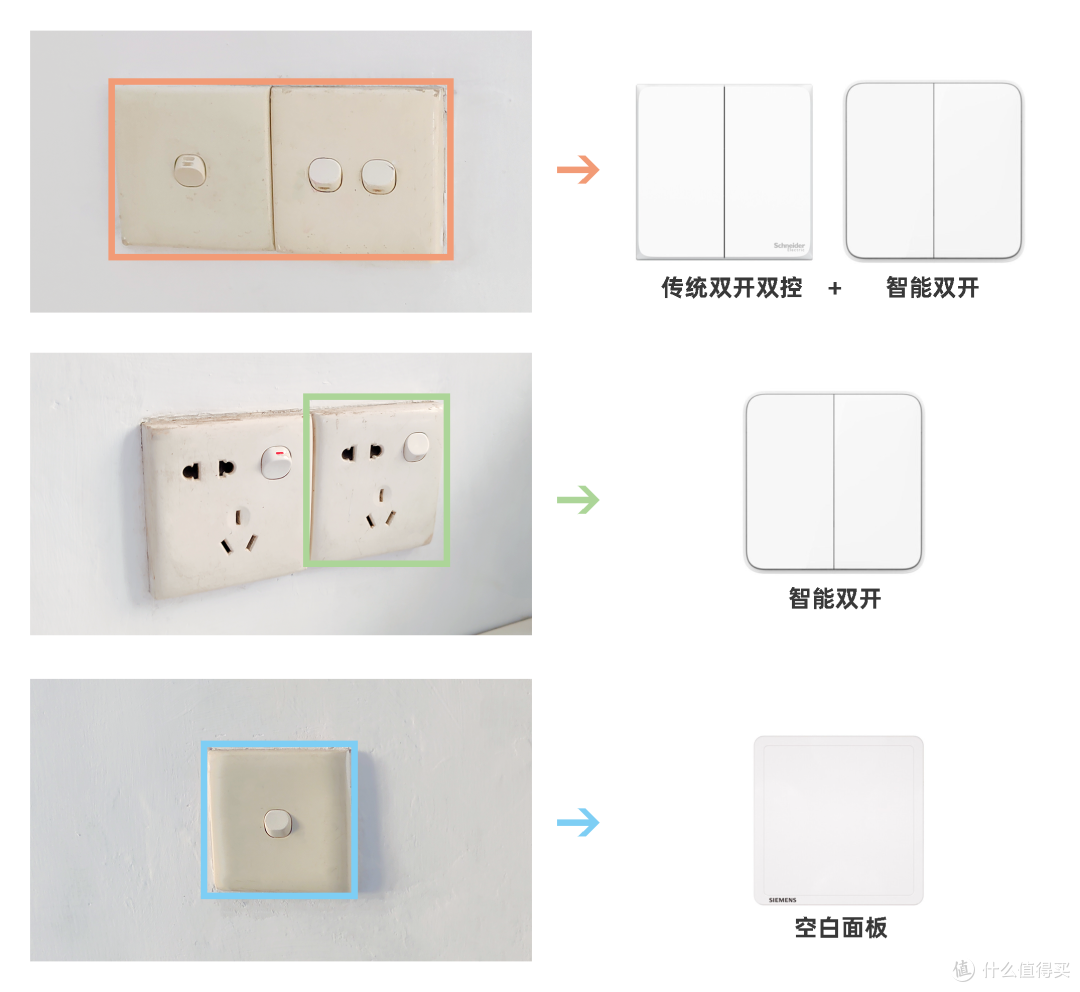

简单规划之后，我打算用两个智能开关，分别利用床边和门外正常工作的线路。每个双开开关只接入1路电路，另一侧用于智能联动双控。
至于烧坏的开关，换成一块白板就好了。
方案有了，开始选型。因为我是小米智能家居的用户，只看米家。绿米的Zigbee产品也不考虑，免得未来成为米家弃子。
这么一轮筛选下来，相对靠谱的三个选项——米家屏显开关、Gosund单火智能开关、米家智能开关。价格分别是129、79、65（均为双开）。
最开始考虑的是米家屏显开关、Gosund的单火开关。因为他们都有标明闲置开关可以转无线控制。前者有个屏幕可以显示温湿度，但我已经有了温湿度计2了。
后者Gosund的产品质量肯定是没毛病的，但后续更新维护比不上小米自家的产品。让我十分纠结。
看了某篇攻略，才知道米家智能开关更新了无线开关功能。正好这双开开关有优惠，2件9折再减20元。折合一个才47元。
那还犹豫什么？搞起来！
到手后先看看这个开关的结构。正面两个按键可以拆卸，其余部分是一个整体。注意在它背面的模块体积非常大，远远大于一般的机械开关。记住这个伏笔！
东西齐备了开干！先改门外的这个线盒，拧开面板后我人傻了。明明只有3个开关的线盒，按理说只有1+2+1+1=5根线才对啊？怎么这里密密麻麻塞满了？智能插座铁定塞不进去的啊？
脑子稍微缓过来才意识到：这些都是其他插座并线的线头，撤不掉。
这就是一个避坑点：如果你想要换智能插座、智能开关，提前拆开原本的插座看一看。如果线盒里的线很少很整洁，完全可以做到不砸墙升级。反之，如果线盒里密密麻麻，那复杂度会大大增加
回到我的案例上，我这个底盒肯定是塞不进去了，怎么办？前后合计最终决定在原本的线盒的右侧加一个底盒。线盒中间用白板遮挡。
再拆开床头的线盒，里面也全是并线。没二话的，也加一个底盒吧！我这里是大白墙，修补轻而易举自己就能做。不懂就请个水电师傅，3小时+200元应该能完事。
底盒的腻子干透之后，就能开始接线了。按照原定的计划，门边的开关只接左键；床边的只接右键。按上图这样接好。
接线完不忙装到墙上，先把功能调试好。拨开面板上的开关通电，联网配对这些就一笔带过了。关键是怎么设置无线双控！
重点来了！这就是无线双控的思路图，利用无线开关上的闲置按键，作为另一个颗灯泡的远程按键。
第一步，先把智能插座升级到最新版固件，升级之后会看到“转无线开关”的选项。分别把两个没有接线的按键都转成无线开关。
第二步，设置智能场景。这个就不用再多解释了吧，参考上面图片设置就行了。
完成后就可以把插座装回墙上了。有一说一，还挺好看的。就是家里装修老了，配不上这个插座。
试一试无线双控，效果还不错哦！
至于很多人担心蓝牙Mesh的“延迟”，我实测两个开关的效率还可以。不能说毫无延迟，700毫秒左右的延迟能明显感知到；但还不至于影响使用。
第二个避坑点：智能开关设置好之后，要第一时间观察有没有【关灯微亮】的问题。运气很好，我房间里的两个LED灯都能完美兼容，关灯就彻底灭了。
如果出现了微亮的问题，就需要按照APP上的方法进行排障。实在不行就换一款开关吧……

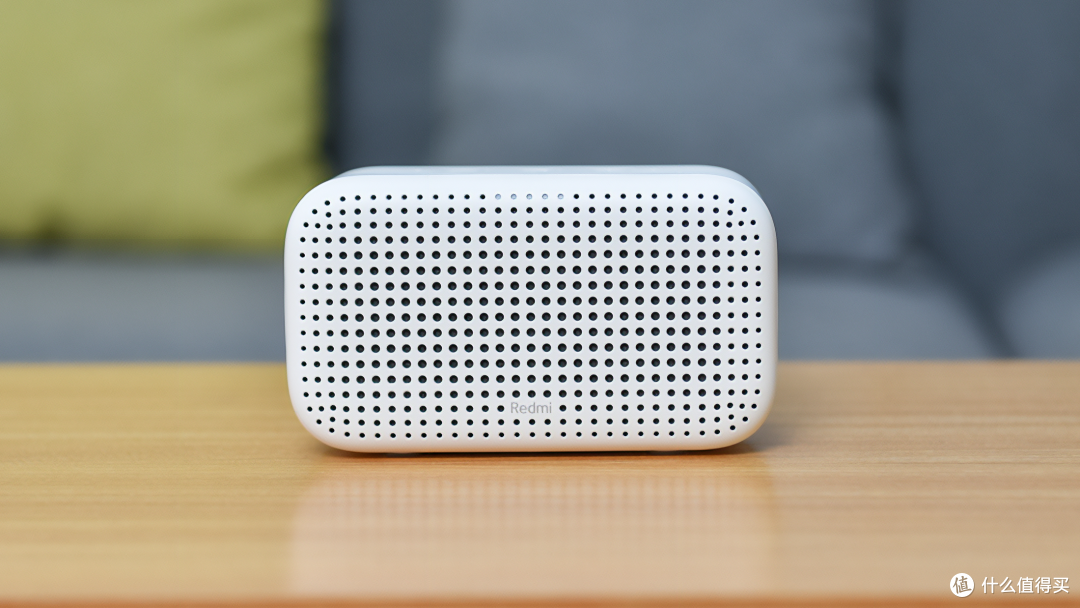

玩米家的肯定少不了小爱。提前淘了一个便宜的Redmi小爱音箱，兼具蓝牙Mesh网关和语音控制两大作用。喊小爱开关灯，家人看到了都觉蛮新奇的！
那这次的改造就到这里，希望能对大家有所帮助。下一步会继续进行扩展，引入人体/光线/门窗传感器，尝试做出更多智能化的玩法。有什么问题和意见不妨在评论里交流哦！
