安卓核心板MT6785 MMD用户指南_MTK联发科4G方案定制

由于智能手机设计将变得更轻、更薄和更大的电池容量，其PCB设计将更加复杂，以满足供电网络（PDN）、高频CPU和移动内存的良好性能。
为了帮助客户设计“正确”、“优秀”和“可靠”的智能手机PCB，介绍了联发科技模块设计（MMD），并提供实现PDN和eMCP模块设计的方法。 MMD 的目的是帮助客户减少 PCB 设计时间，确保稳定的系统性能以及显着减少测试和调试工作。最终使其上市时间更快。

原理图和PCB模块介绍：
什么是原理图和PCB模块？
使“经过验证的”原理图和 PCB 布局成为一个特定的设计，可以在未来的类似项目上重复使用。

原理图和PCB模块的优势？
请按照MTK提供的原理图设计电路，导入MMD时网名与MMD保持一致。请在布局完成准备布局后导入Module，BB和DDR的相对位置保持为MMD

实施PCB布局模块注意事项
-主电源电容的布放、走线和过孔（包括GND过孔）
（主电源：DVDD_PROC_B、DVDD_PROC_L、DVDD_CORE、DVDD_GPU、DVDD_VPU、DVDD_MODEM、EMI_VDDQ、EMI_VDD1、EMI_AVDD075、DVDD_SRAM_PROC_B、DVDD_SRAM_PROC_L、DVDD_SRAM_CORE、DVDD_VSRAM_S、DVDD_VSRAM_PSRAM_1、DVDD_VSRAM_PSRAM_1
-LPDDR4X 关键部件的布局、布线、过孔和 PWR/GND 平面
-MT6785 芯片扇出
-PMIC MT6359 和 MT6360 输入电容的放置和走线方式

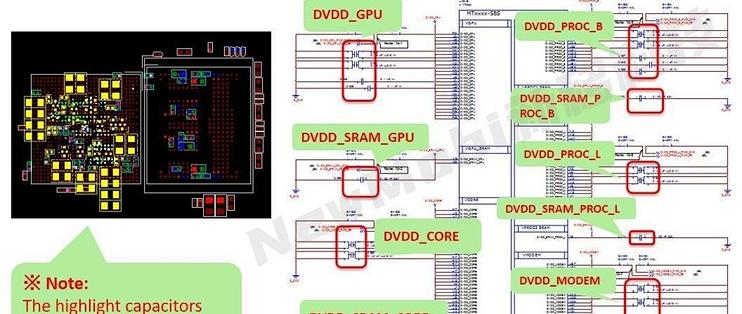

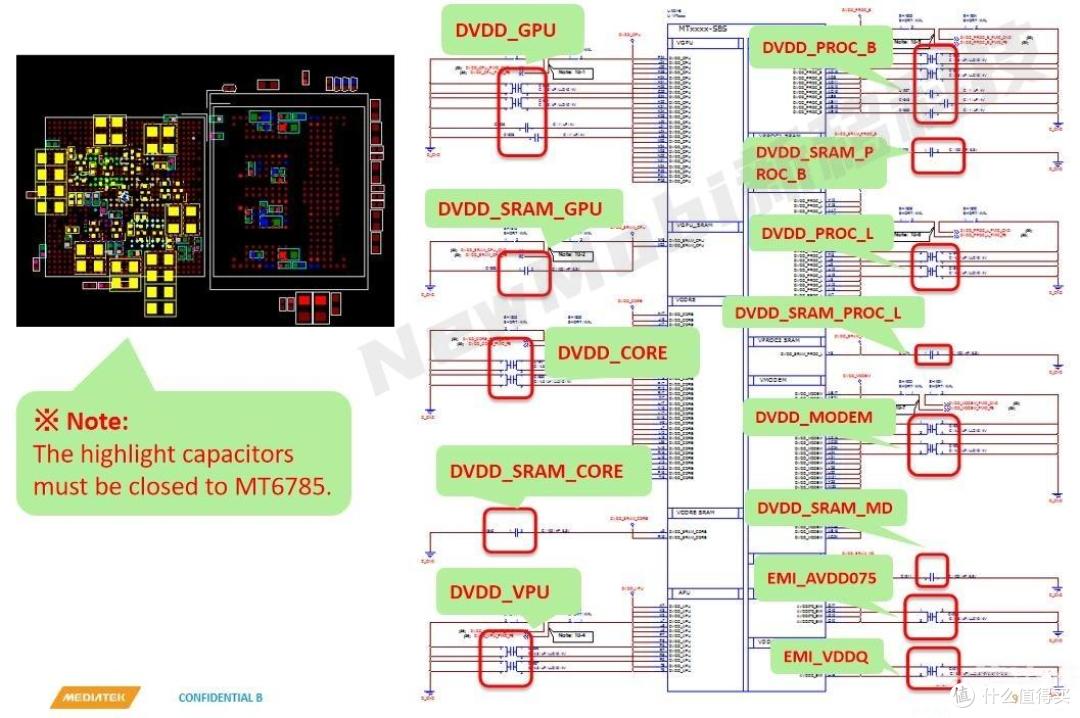

PDN 设计的关键组件组：

注意：请遵循以下 EMI_VDD1 电容放置和走线宽度和布线路径的建议
放置：Group1 和 Group2 必须靠近 DRAM 球。
路由路径：Power→Group1→Group2，Group1和Group2可以互换。
建议走线宽度：Group1到Group2走线宽度≥1.5mm
