Diversity 80%+，初看逆天的复古套件，希望能尽快到来

团长SumJoy在看过老原厂的几个经典型号后，感叹于其中的多样性，而为了让自己或者玩家手中的老键帽能焕发新生，做了一个初看十分逆天的套件，Diversity。

Diversity是一个结合抄袭了多个老原厂布局和客制化设计语言的类80%配列套件，支持无钢和有钢top，仅支持焊接，支持多种原厂灯位，支持很多逆天布局。

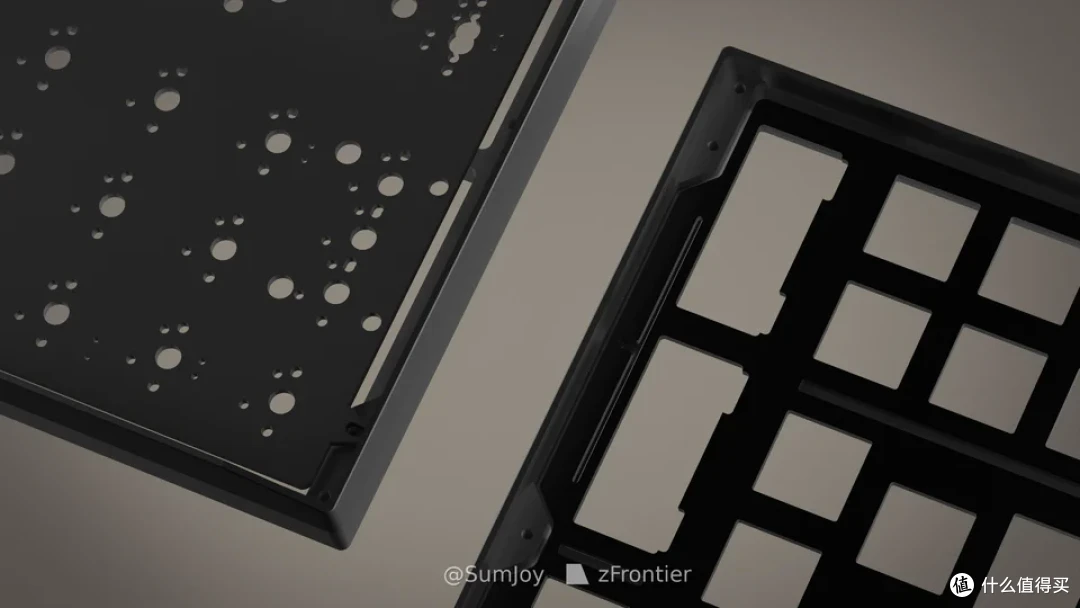

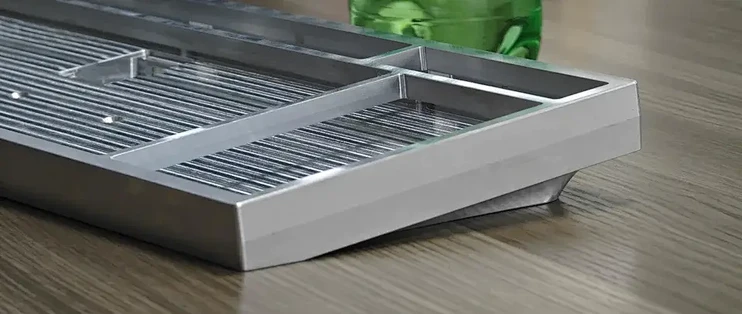

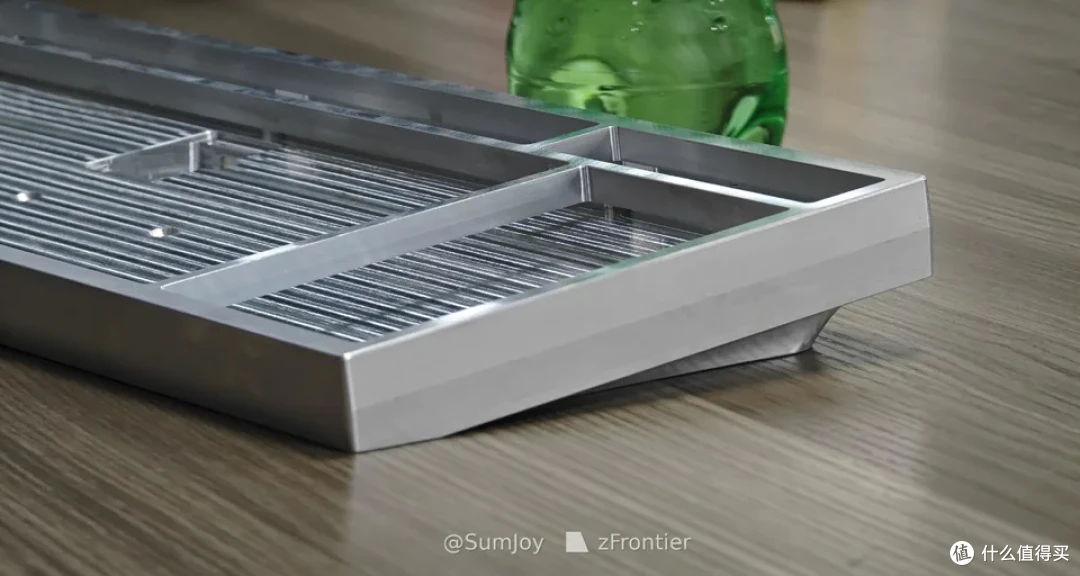

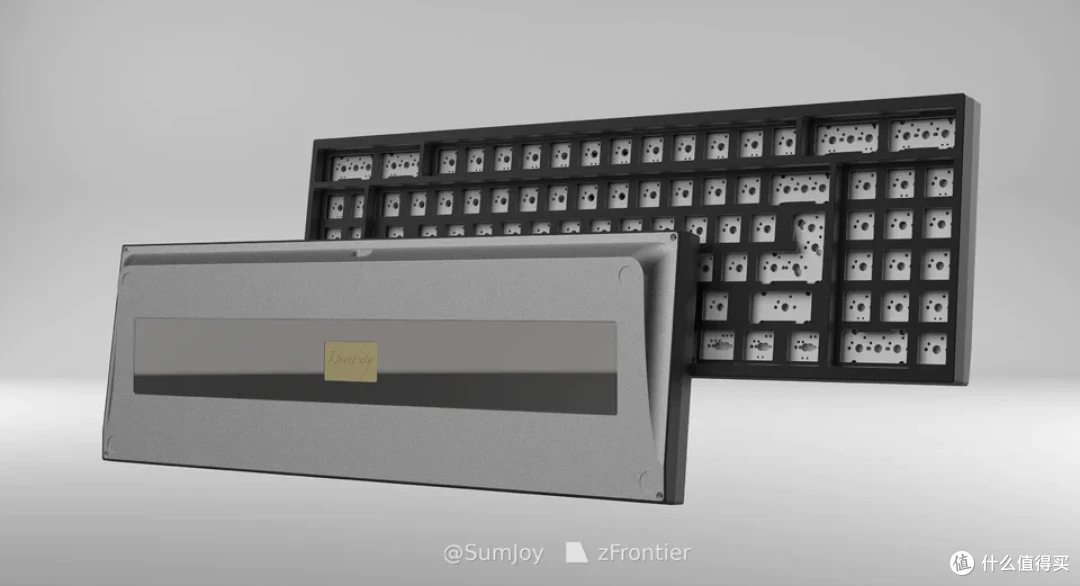

渲染图

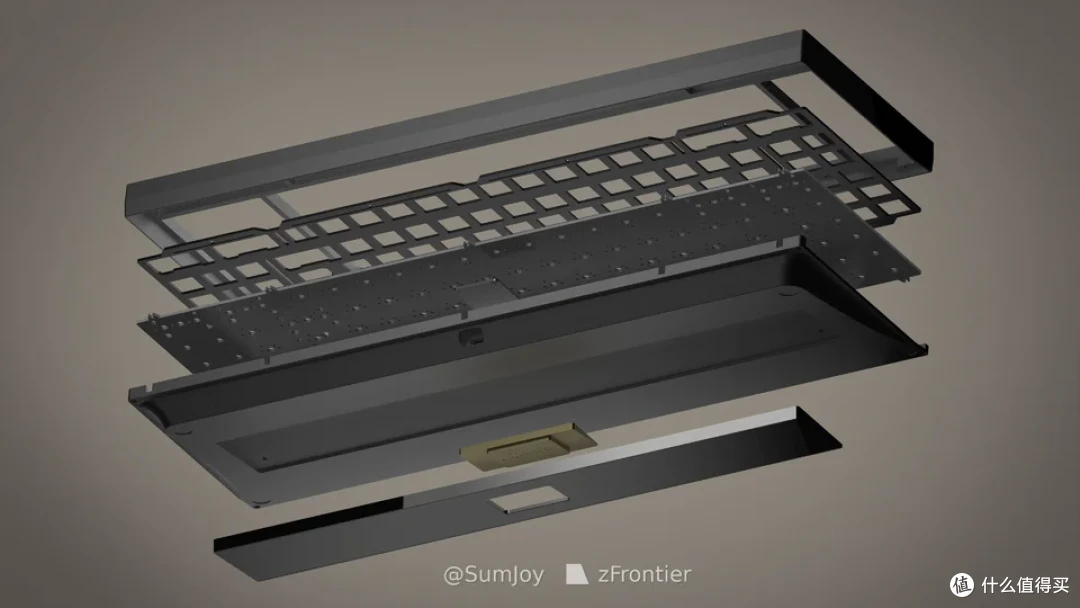

爆炸图

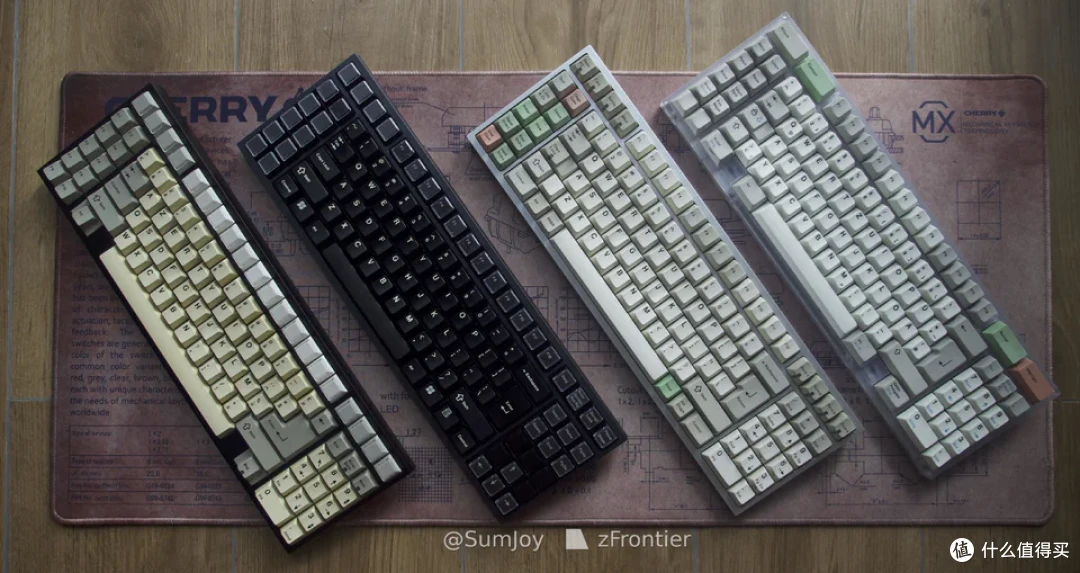

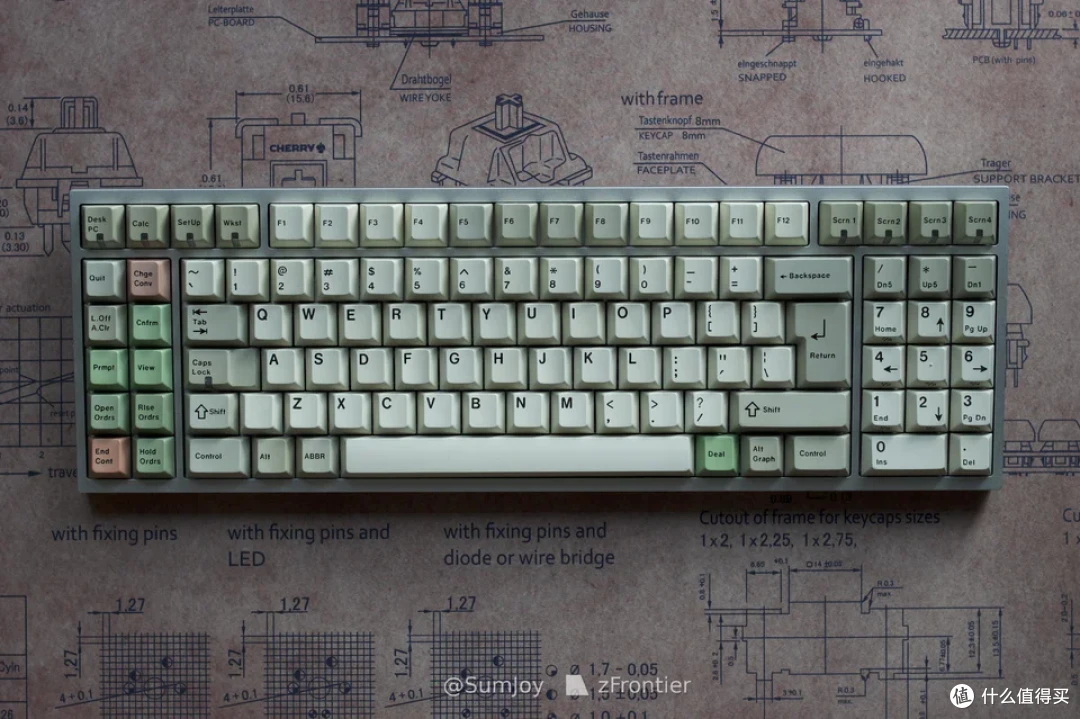

实拍图

基本信息

键盘尺寸：

类80%

399.1mm x 131.5mm

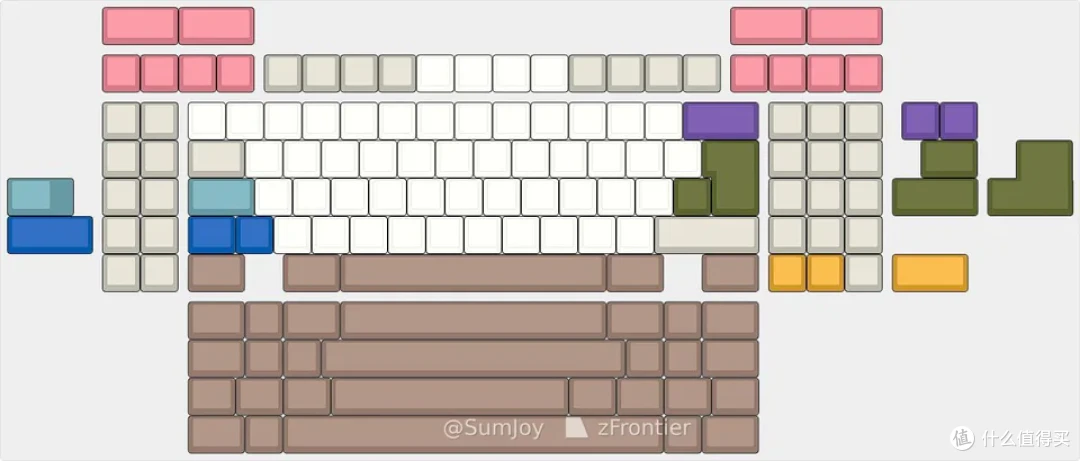

配列支持：

门牙WKL/门牙WK

6.25u/7u/8u/10u空格

ANSI回车，ISO回车

退格分裂，左Shift分裂

2u0，2u R1

物理分区控制灯光（兼容多数原厂灯位）

焊接配列

内胆固定方式：

有钢，Relief Top固定

无钢，PCB Top固定

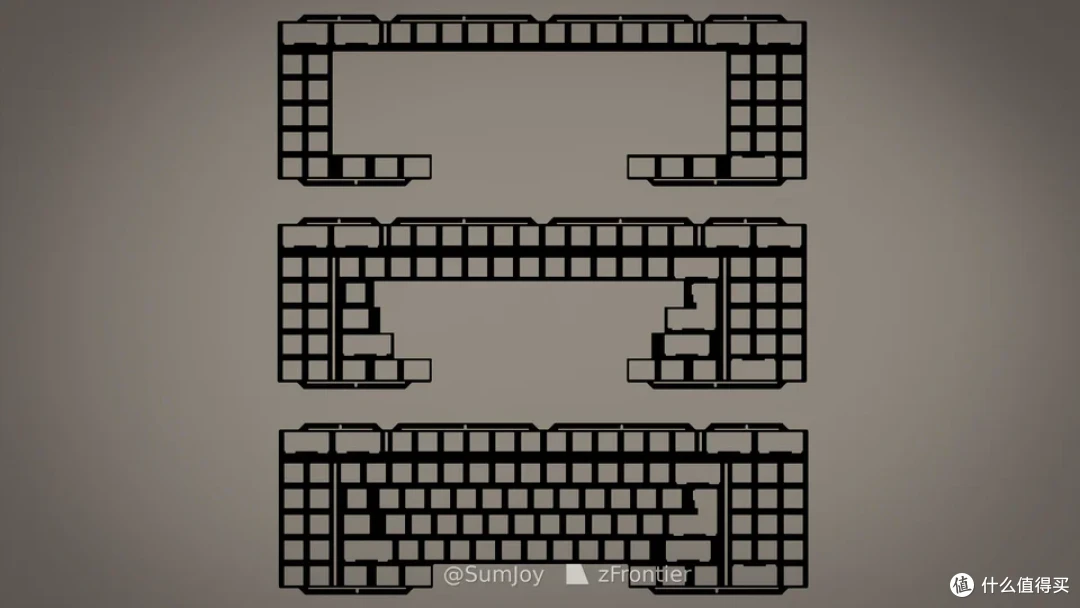

定位板：

60%逆天半钢

字母区半钢

全钢

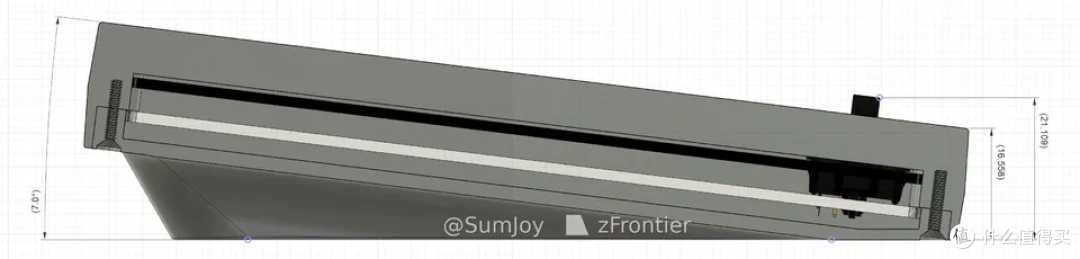

角度：

7°

前高：

FH=16.5mm

EKH=21.5 mm

材料工艺：

上盖和底壳：6063铝合金阳极氧化

外配重：黄铜喷砂/不锈钢镜面

子板盖：不锈钢镜面

中心铭牌：不锈钢镜面/黄铜喷砂

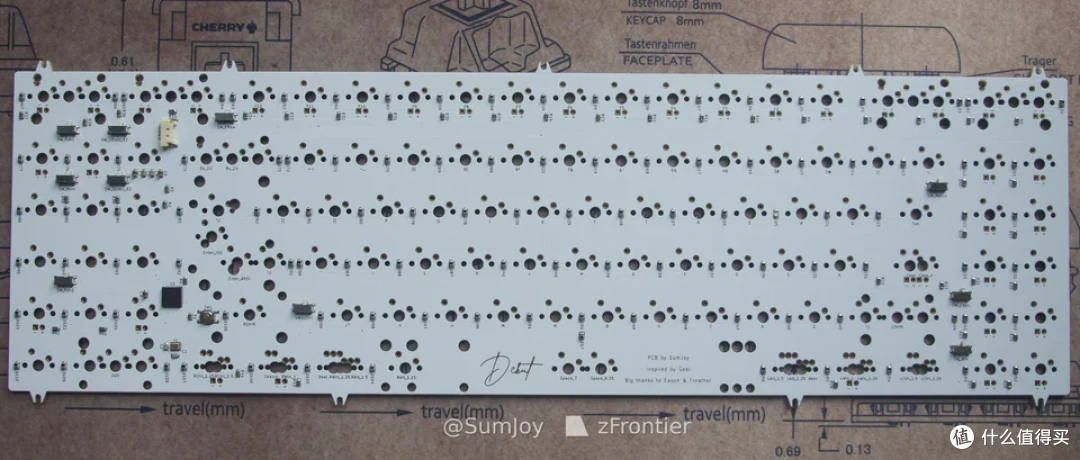

PCB:

母板：1.6 mm FR4，黄芯，双面白色单色阻焊

子板：1.6 mm FR4，黄芯

排线：mx1.25p，4pins

套件包含：

铝合金上下壳（阳极黑/阳极银/阳极深灰）x 1 套

底部配重（黄铜/红铜/不锈钢镜面）x 1 块

中心配重（黄铜/红铜/不锈钢镜面）x 1 块

子板盖板（不锈钢镜面 激光定制图案）x 1 块

定位板（全钢/半钢/逆天半钢）x 1 张

焊接PCB x 1 张

子板及排线 x 1 套

8u钢丝 x 2 根

2u钢丝 x 4 根

奶嘴插件灯（多种颜色组合）x 50 颗

扁平M2内六角螺丝 x 12 颗

poron底棉 x 1 张

脚贴 x 6 片

键盘包及键盘布套 x 1 套

定价：

20套成团：1799

50套成团：价格待定

SumJoy开始讲故事

都说故事讲得好，键盘卖不少，但是老实说，这个逆天配列换谁来讲这个故事也不好使。所以团长SumJoy也就识趣地把一些和套件直接相关的信息摆在前面，而后续是对这个配列感兴趣的人想说的一些话。

接下来的内容是记录下做这把套件的一整个心路历程和进度吧。

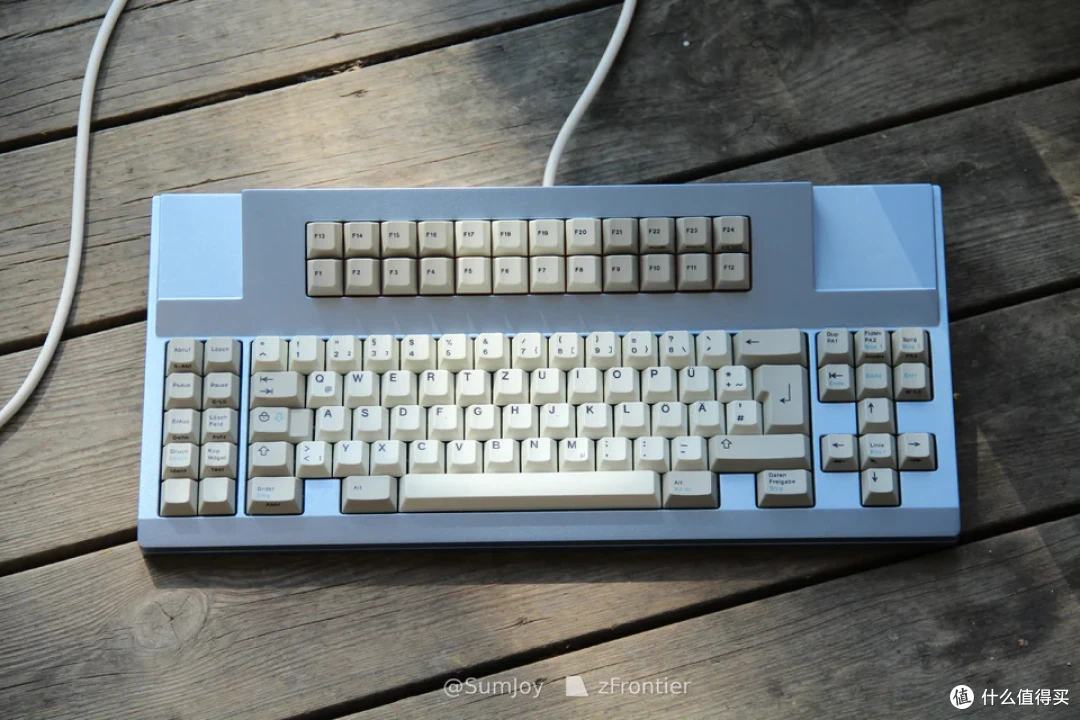

故事起始于，2024年农历新年前的某天，在gh上闲逛的SumJoy看到了一把蓝色大家伙，21xx。这个造型和这个命名一下就能让人联想到樱桃原厂的2100。在加入作者dc后，翻翻相关信息，似乎作者的更新停滞在了IC阶段。当时，SumJoy也把这张图片发给了哥弟

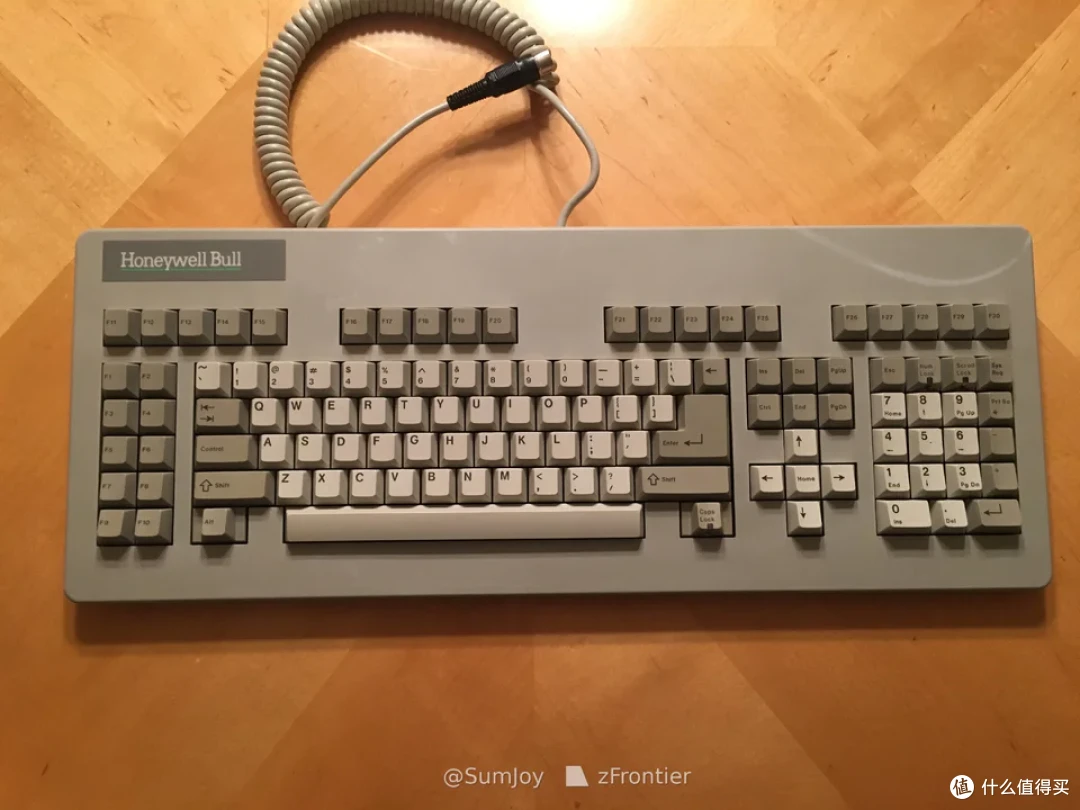

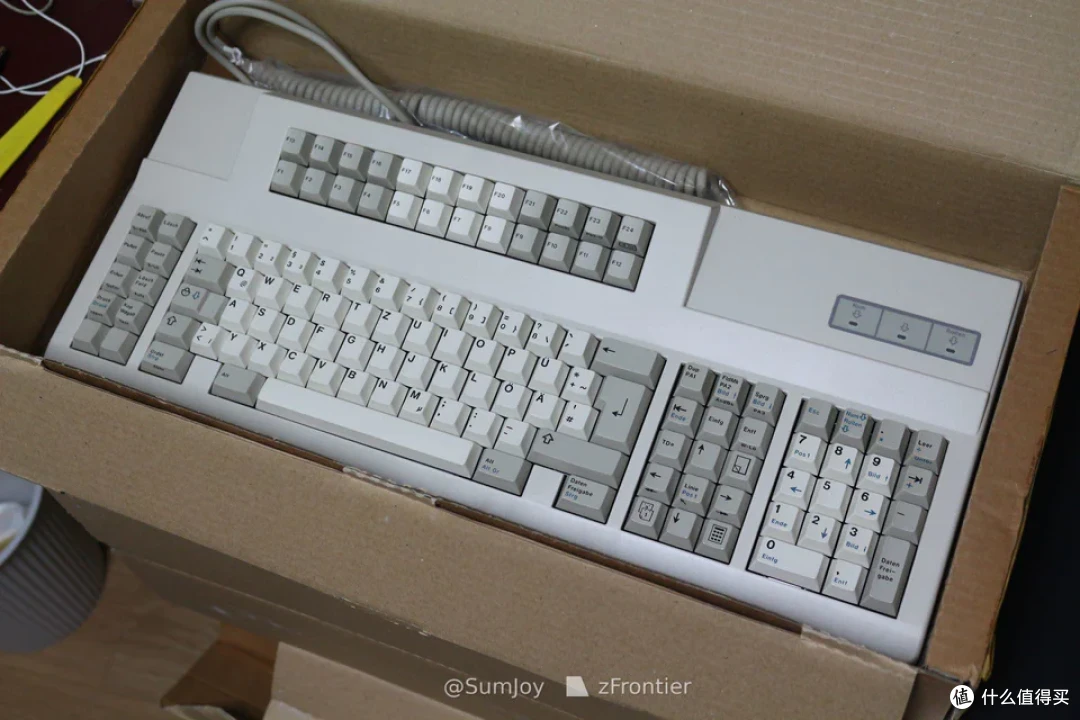

他看了以后给SumJoy甩了几张图片

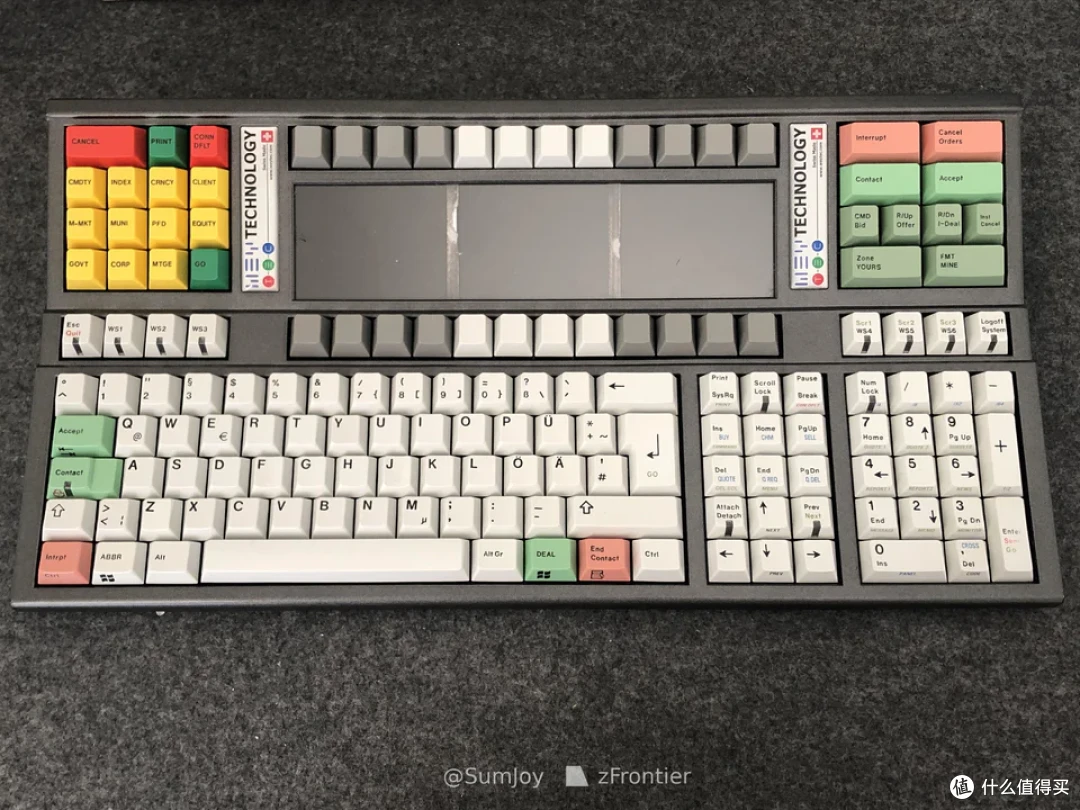

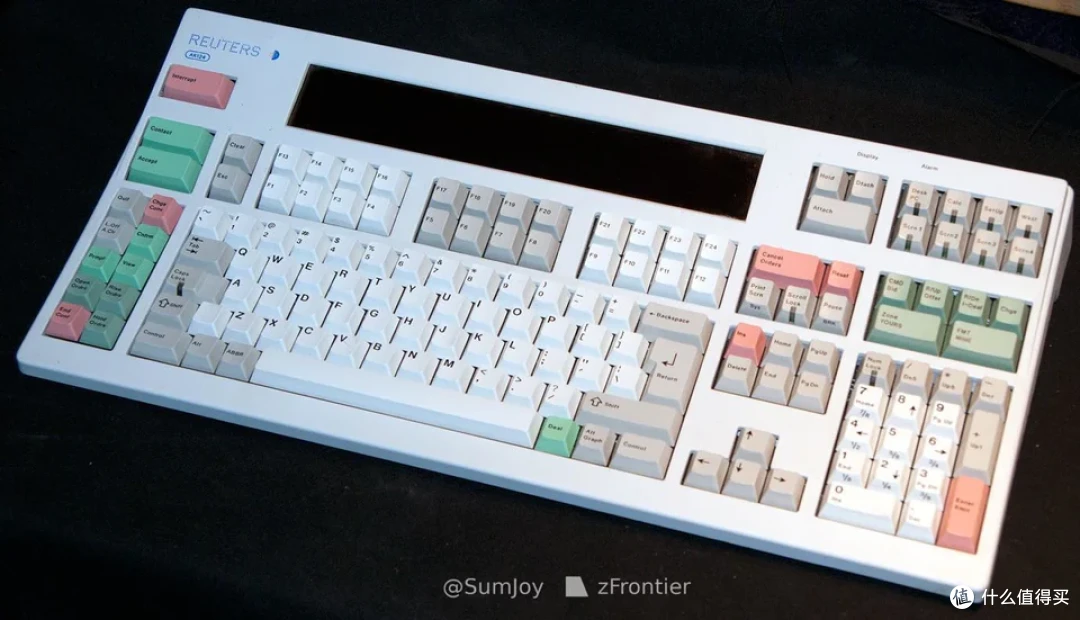

weytec mk06

G80-9009

G80-2551

G80-0689

SumJoy初涉（煞笔）OG之时，只认识G80-3000和G80-1800这些产量很高的原厂盘，所以他发SumJoy的几张照片算是打开了一个新世界。当时就有一个感受，原来键盘除了目前常见的几个配列，还有这么多样子。这算是一个引子。

当天又回想起，哥弟说想买个duck tc v3，当时看到图片后觉得这种macro区上加两个1u真的神金，SumJoy忽然觉得duck是不是看过mk06后想出来的，又想到手上的W1-AT中的AT其实是0系里面出现过的AT布局，alice这些又是5000的布局。看收不到duck，SumJoy就让其给弄个配列，SumJoy来画。于是就有了上面基本信息里的那个逆天配列，只不过6.25u和2u0都是第二版打样加的。说完要画这个配列后，其实团长SumJoy心里也没有一个底，在这之前也就在电力电子技术实验课上用AD画过一个3*3的矩阵按键电路。但话已经说出去了，不会的就去学。

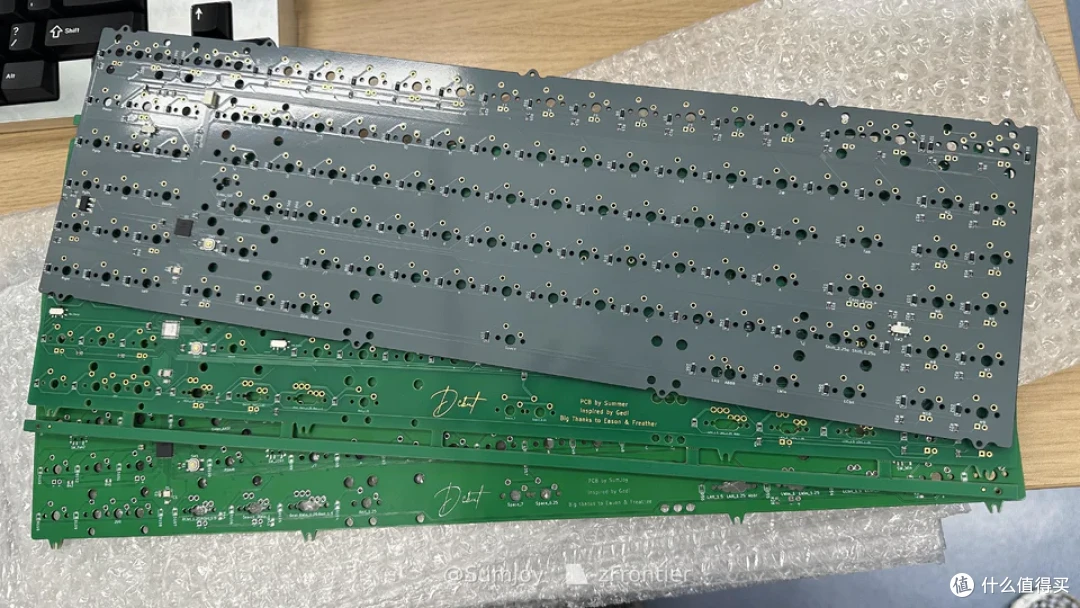

学习画板子的过程上，感谢ai03的教程，SumJoy用Kicad画出了初稿，后续一些细节上的东西在Eason和Freather的细心指导才得以完善。在陆陆续续的三轮打样后，终于是有了现在这一版能用的PCB。

在板子画好后，出现的另一个难题是壳子。团长在油管上找了一个Fusion的365天教程，看到第五天的时候，SumJoy感觉够画键盘了，于是用仅剩半年的学生身份申请了Fusion一年的使用权。画的过程当然不顺利，中间出现小问题就得挨个去谷歌搜，也咨询过麦茶和lolo等人。画出一个完整上下盖和配重后，又问了问哥弟的意见，当时他是想遵循原教旨，无腰线和光背加铭牌的工模设计想法。根据这个想法画了第一版图纸后，发给广东某个大厂准备打样，可能对方觉得小生意看不上，也就没有给回信。这一情况让SumJoy感觉买单的人会很少，所以，就想借鉴抄抄一下海内外优秀套件的设计语言，希望用更现代的外观多吸引一些潜在用户。大家可能也看得出来，现在的打样借鉴抄的是Ayleen。哥弟也因为小抄子设计表示反对，与SumJoy切割，SumJoy也拿不定是遵循原教旨还是当个小抄子了，于是SumJoy决定将决定权交给有意愿购买的老板。

好在广东的另外一个老板，陆逊，给了SumJoy这个机会。前期把图纸发给陆总后，他还非常热心地帮SumJoy检查，给了很多修改意见。

后面V1ko以两爹一狗的品牌身份去参加wuque展，把Diversity也带过去，估计吓跑了不少来看miles的人。

啰啰嗦嗦说了一堆，团长SumJoy的本意是希望这个故事能让对Diversity感兴趣的人更深入地了解其由来，或是改变大部分人对于Diversity的逆天看法。

希望能尽快GB贴见。
