最猛钢炮主板？微星MPG X870I EDGE TI EVO WIFI刀锋钛上手实测

前言：

说起当下的高端主板型号，AMD的粉丝相信会首推X870E/X870。不过市面上该型号的主板基本上都是ATX大板型设计，主要原因是考虑到散热以及拓展性。为此，对于一些想搭载小钢炮类型主机的小伙伴来说就有点捉襟见肘。好在市面上也涌现了一批采用X870芯片的ITX主板，就是今天的主角——微星MPG X870I EDGE TI EVO WIFI刀锋钛。下面就一起看看TA有多猛。

外观：

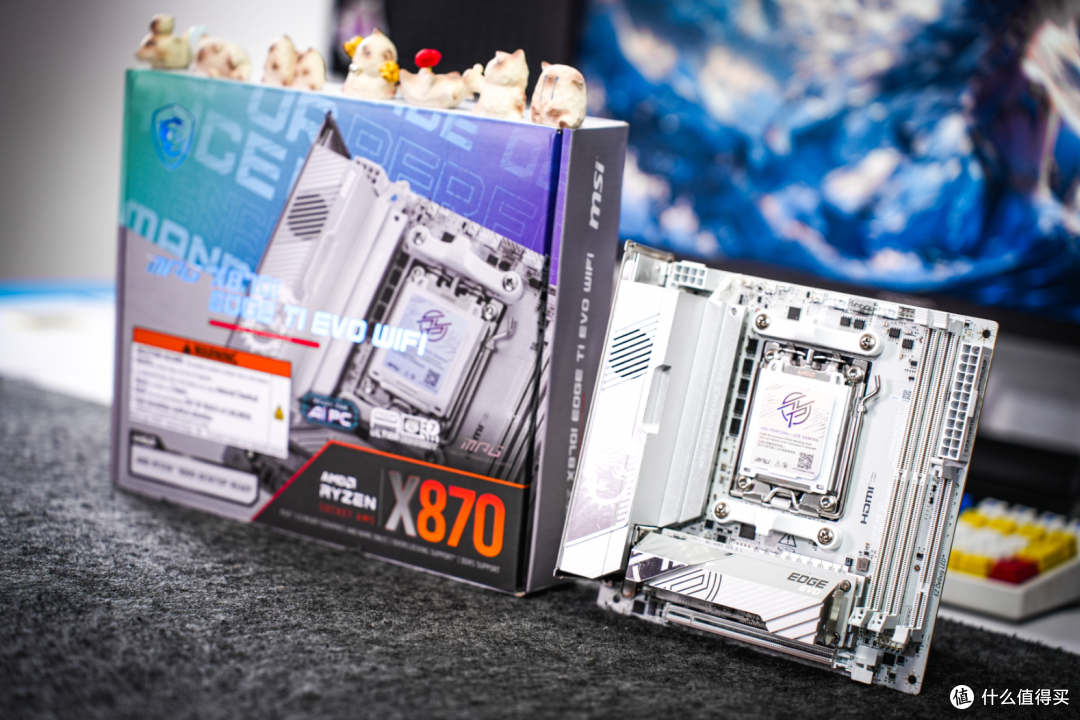

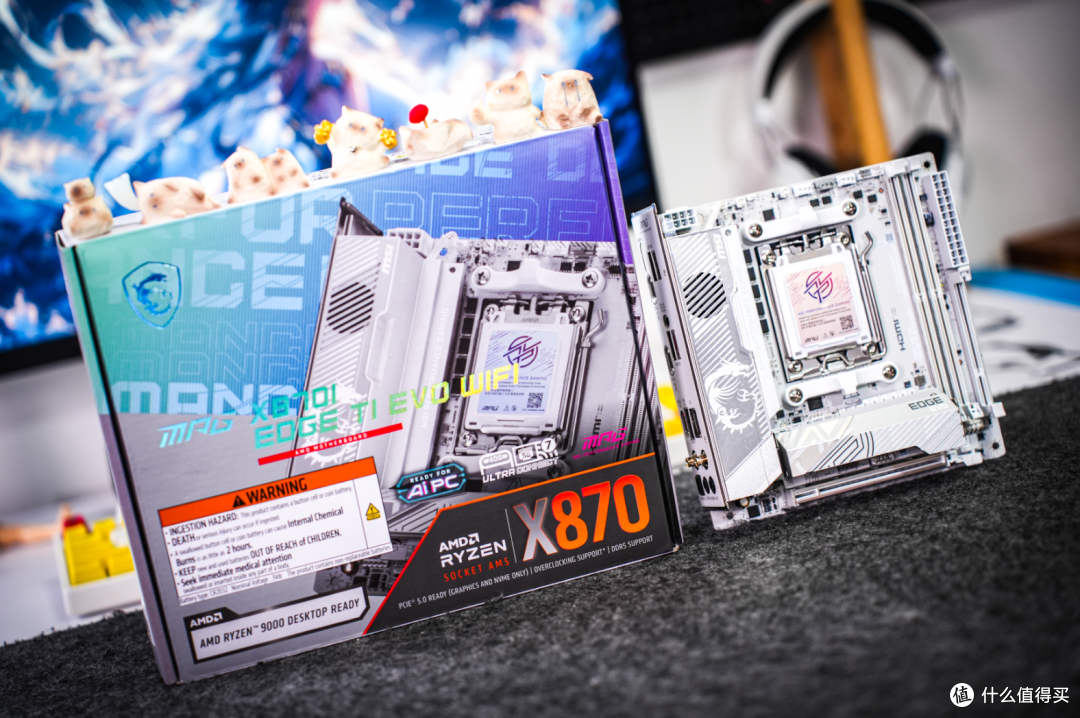

如果要用两个字来形容微星MPG X870I EDGE TI EVO WIFI刀锋钛主板的外观，那就是精致。

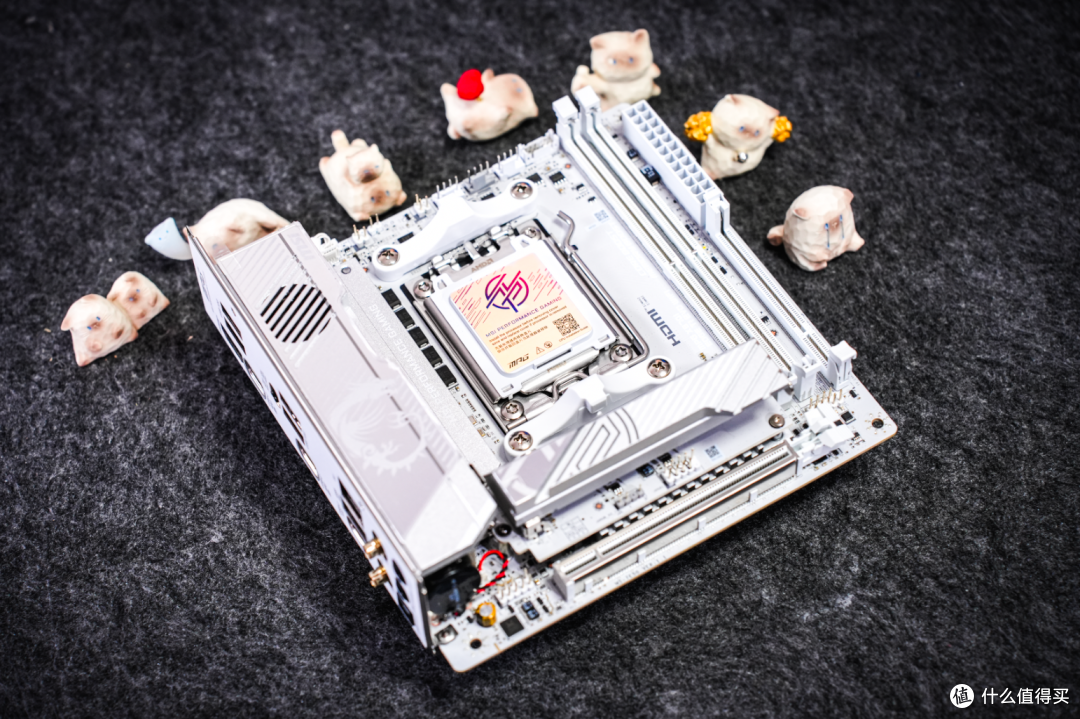

整个主板为标准的Mini-ITX板型，尺寸为170mm x 170 mm，整体配色都为白色，不仅仅是PCB主板，甚至连各类接口，包括电源、内存、PCIe插槽等，都被设计成白色，再结合银色的散热装甲，视觉观感极为突出，尤其适合要打造纯白钢炮主机的小伙伴。

要说唯一的“不足之处”就是一些电容和芯片为黑色，如果都为黑色那就真的完美了。

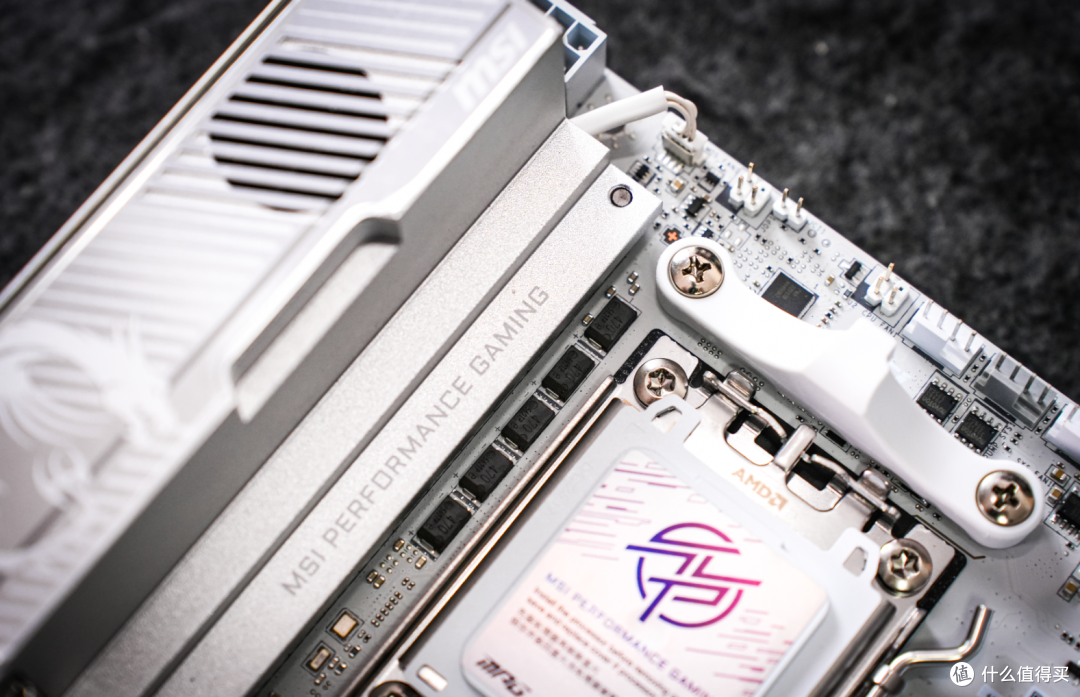

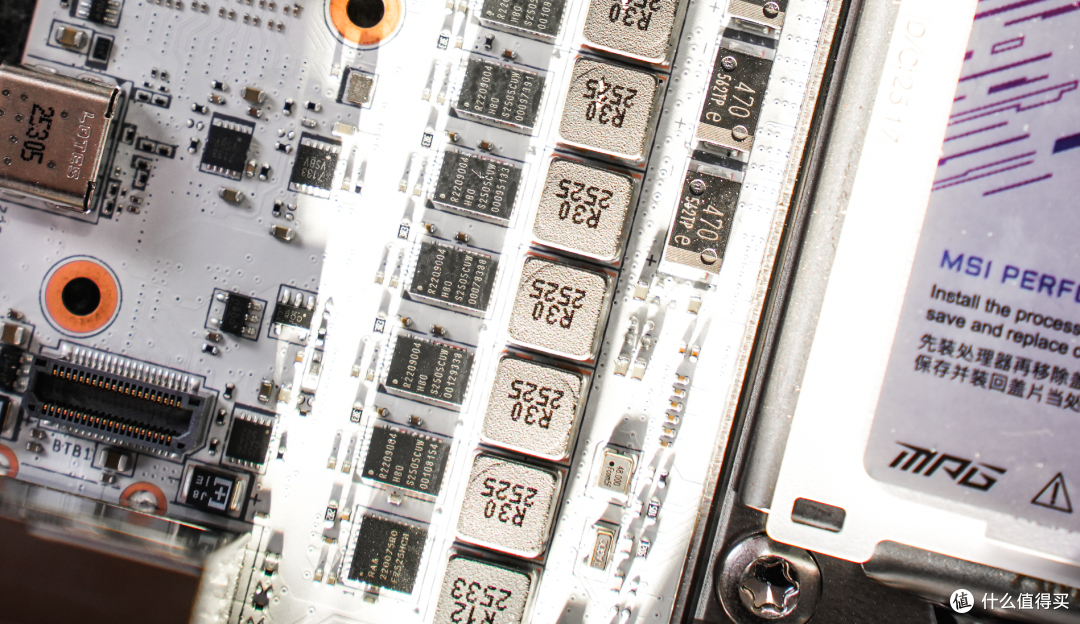

同时，在供电与散热方面，微星MPG X870I EDGE TI EVO WIFI刀锋钛主板也可以说是ITX主板的一个典范：其中供电方面没有采用常见主板的固态电容，而是更高一级的钽电容，正面与背面都搭载，进一步减小主板的占用空间；而散热方面除了全金属的散热装甲，内部还搭载了主动小风扇，进一步保证主板性能的持续释放。

主板背面的钽电容还额外搭载了散热装甲和高性能的导热硅胶垫。

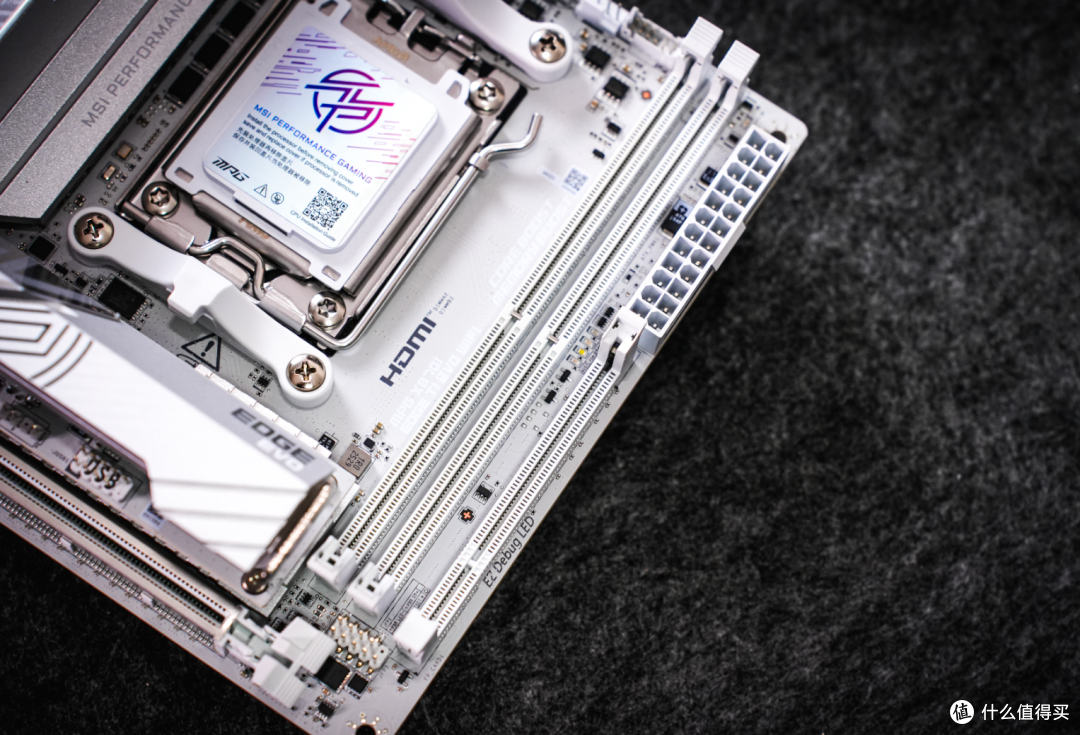

内存插槽为双槽DDR5设计，支持最大128GB容量，频率方面得益于微星出色的BIOS优化以及行业少见的12层2盎司设计的PCB，超频性能绝佳，官方表示频率可以达10000MT/s（OC）。

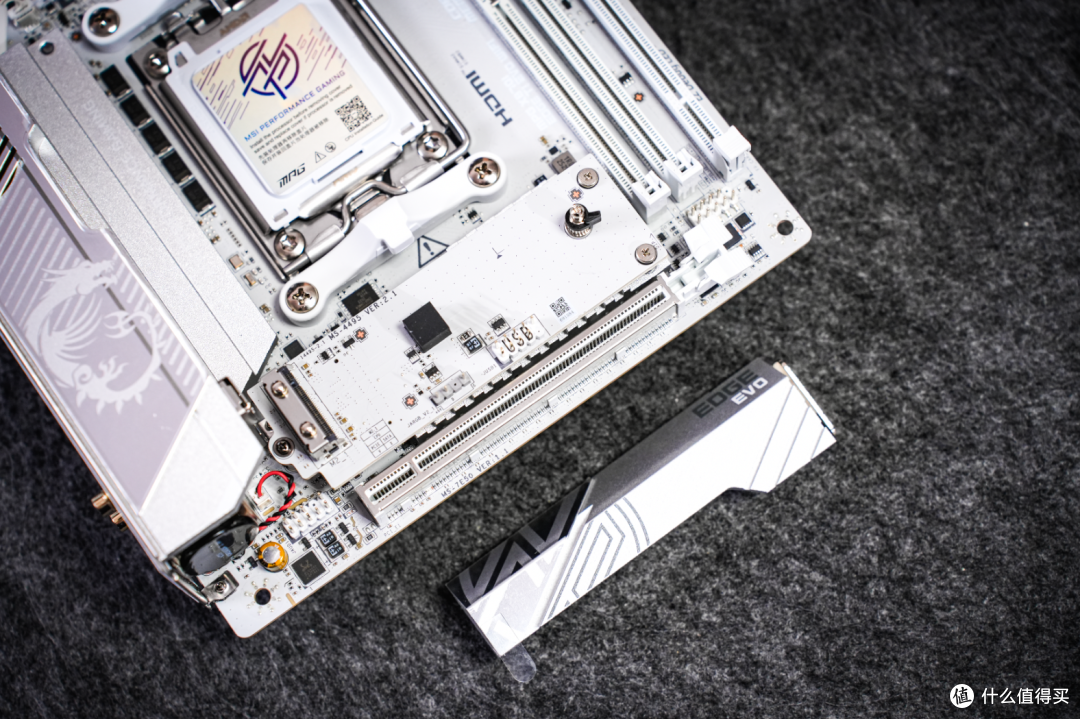

主板的最下方搭载了一条PCIe 5.0 x 16插槽，CPU直连并采用金属加固设计。上方则是搭载了一个M.2接口，协议为PCIe 5.0 x 4并且厚实的散热装甲采用了第二代免工具安装设计，拆卸与安装M.2固态时都不需要额外工具，非常方便。不过该模块是通过BTB转接板拓展出来，除了搭载协议为PCIe 5.0 x 4的M.2接口，还有1个5V3针的ARGB插针和USB 2.0插针，另外下方还有一个金属散热装甲，主要负责给X870芯片组进行散热。

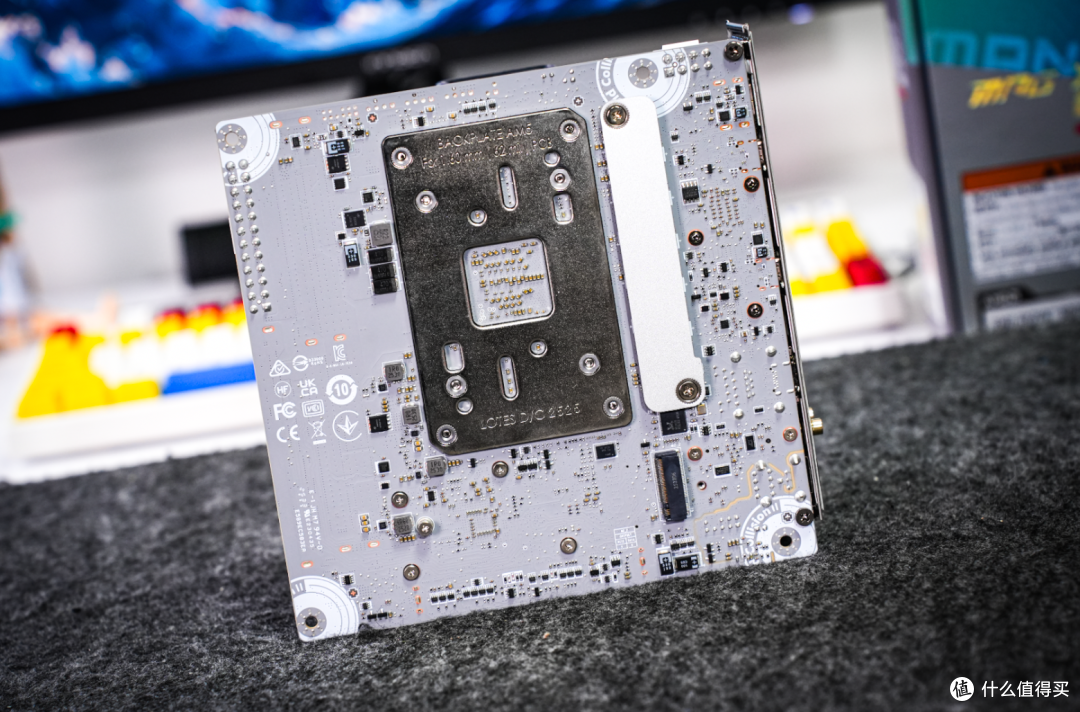

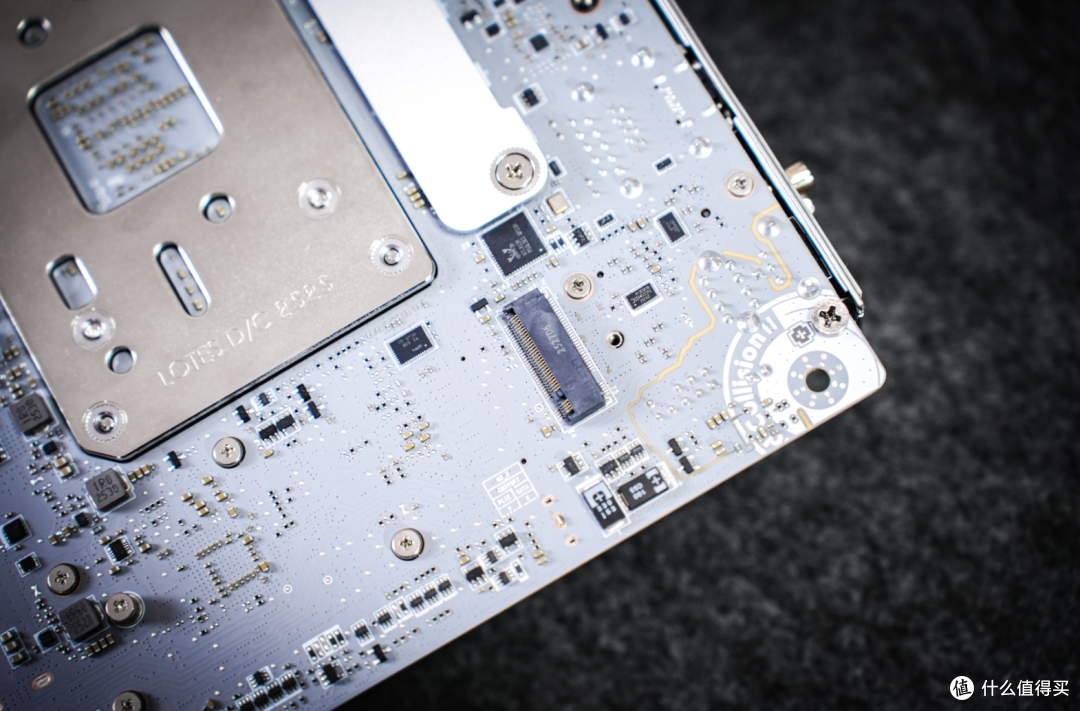

除了正面的M.2插槽，主板的背面也搭载了一个M.2插槽，协议为PCIe 4.0 x 4，由芯片组提供带宽。

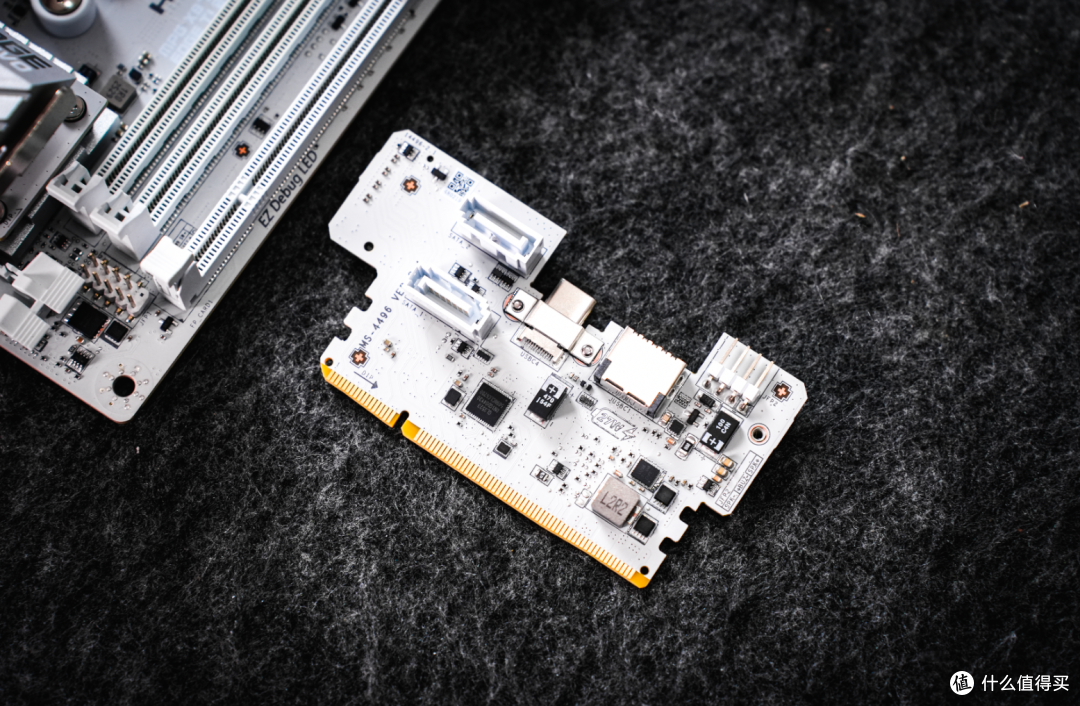

要说微星MPG X870I EDGE TI EVO WIFI刀锋钛主板最吸睛的地方则是内存下方右侧的插槽，这其实是微星独创的五合一XPANDER扩展卡，目的是为了在ITX主板上拓展出更多接口。

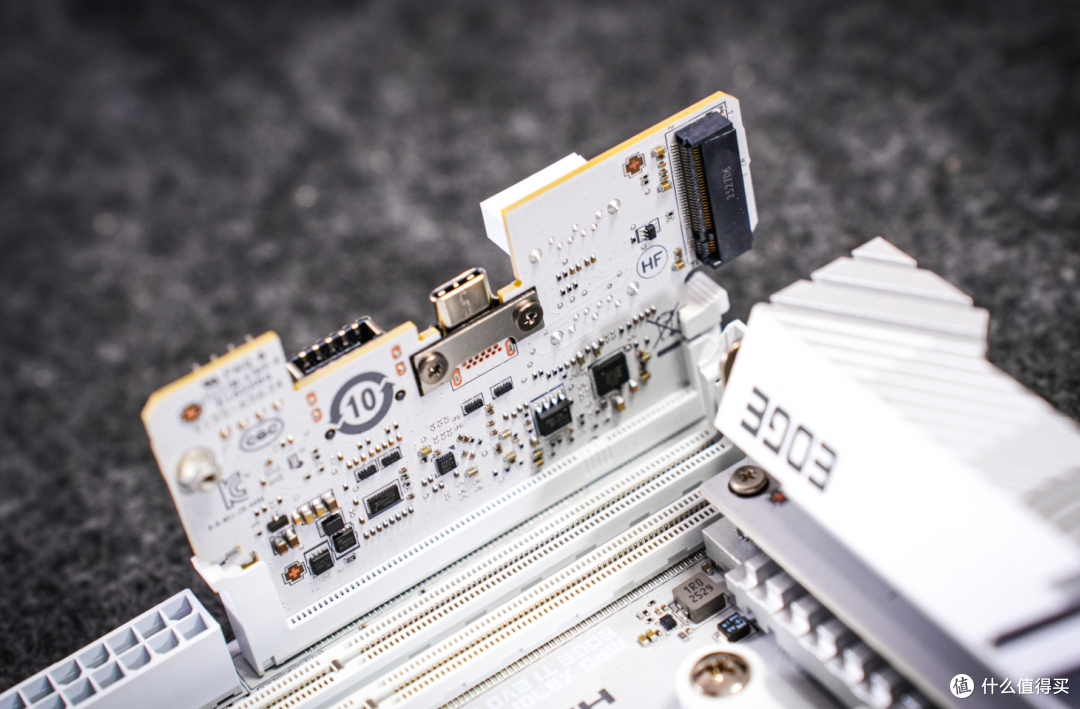

五合一XPANDER卡安装效果图如下，搭载了6个接口，分别是1个M.2接口（PCIe 4.0x4协议，官方建议使用单面颗粒固态），2个SATA接口，一个Type-C 20Gbps接口（支持27W快充），一个前置USB 3.0接口拓展以及一个4Pin的蜂鸣器接口。

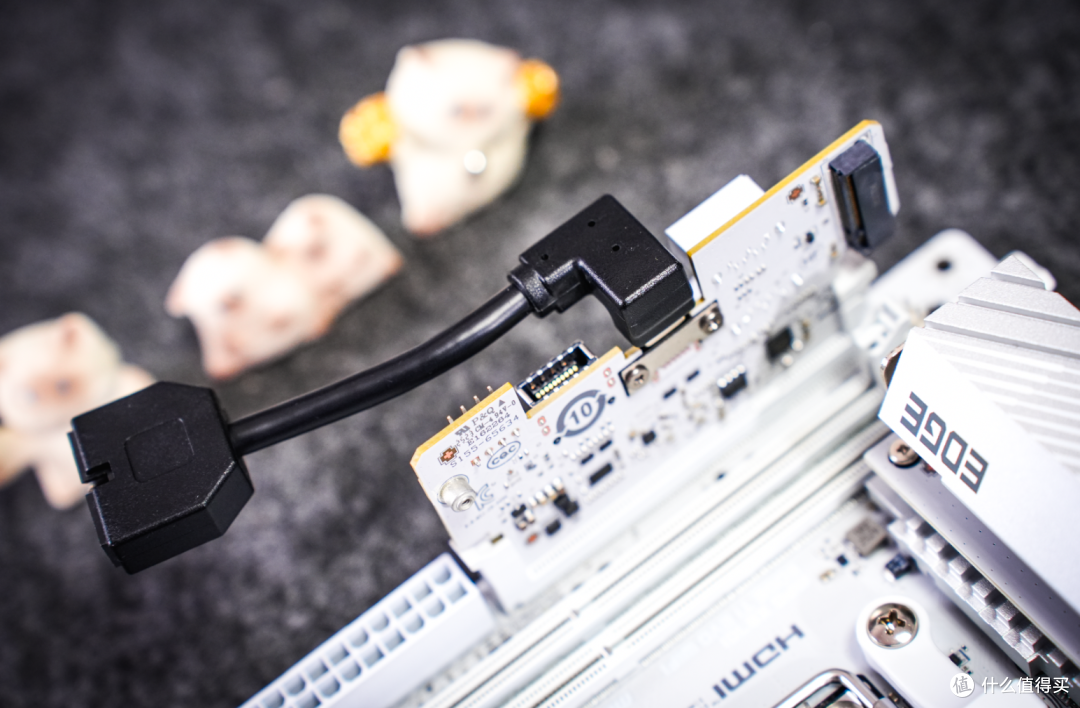

这块五合一XPANDER卡的设计也非常巧妙，比如在主板上比较占空间的前置USB 3.0的30针接口被设计成一个Type-C接口，然后再通过附件进行转接，极大程度是解决空间与拓展性的平衡。

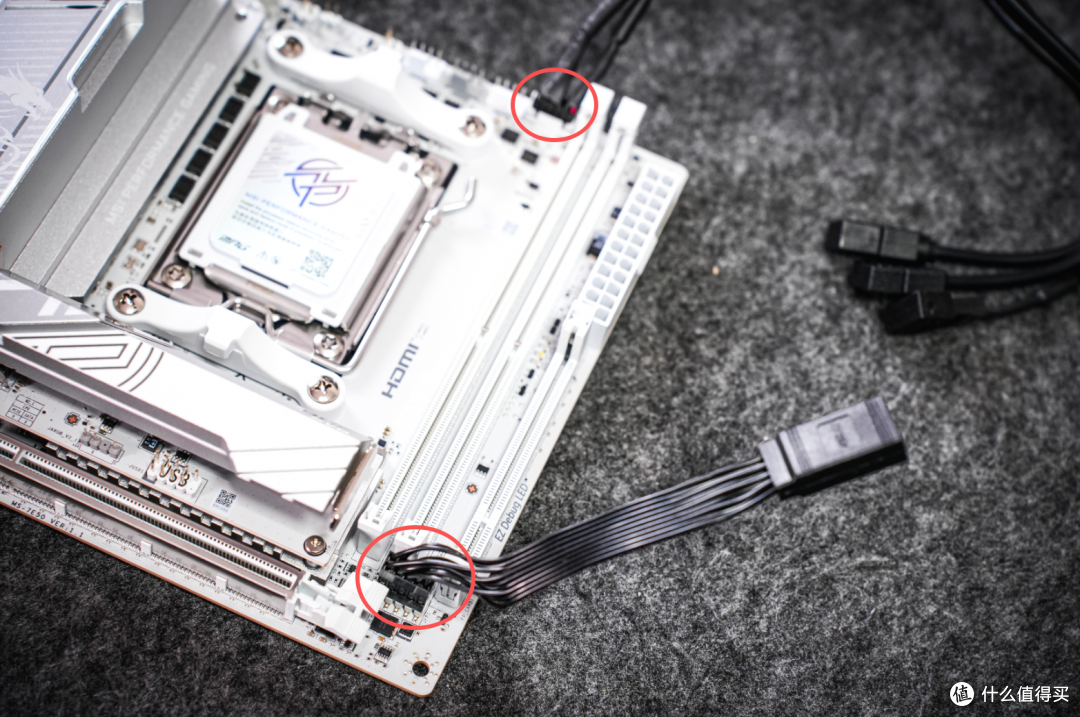

除此之外，主板配套的转接线也极大程度的解决了装机时与机箱、水冷等设备的连接问题。比如通过EZ Control接口转接出来的有3个接口，分别是USB、5V ARGB以及fan接口，就连带屏幕的水冷散热器都可以一线连接，提升装机便利性。

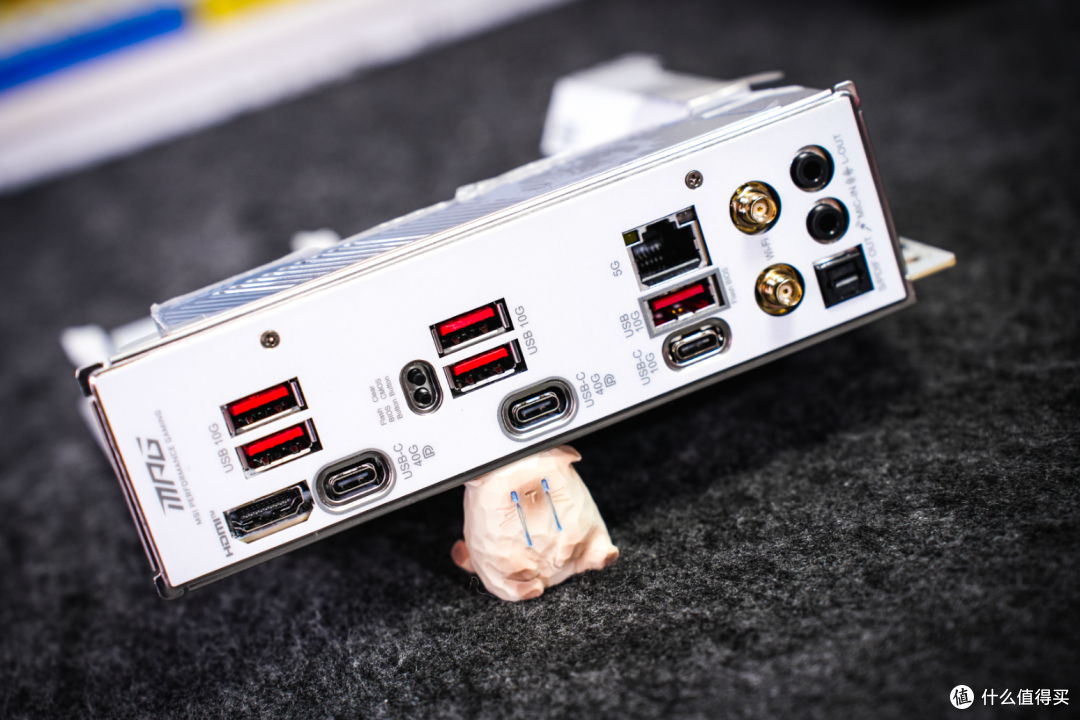

主板I/O方面，微星MPG X870I EDGE TI EVO WIFI刀锋钛主板也可以用极为丰富来形容。USB-A接口有5个，都为红色设计，带宽为10Gbps；Type-C接口有3个，其中1个是普通的10Gbps接口；另外2个则是全功能的USB 4.0接口，带宽为40Gbps，支持DP协议视频输出；HDMI为2.1协议，可支持4K@60Hz视频输出；网络方面则搭载了5Gbps的RJ45网卡，WiFi 7天线以及1个3.5mm麦克风接口、1个3.5mm音频输出接口、1个S/PDIF光纤音频接口。除此之外，还搭载了2个微动按键（清除CMOS+免U刷BIOS）。

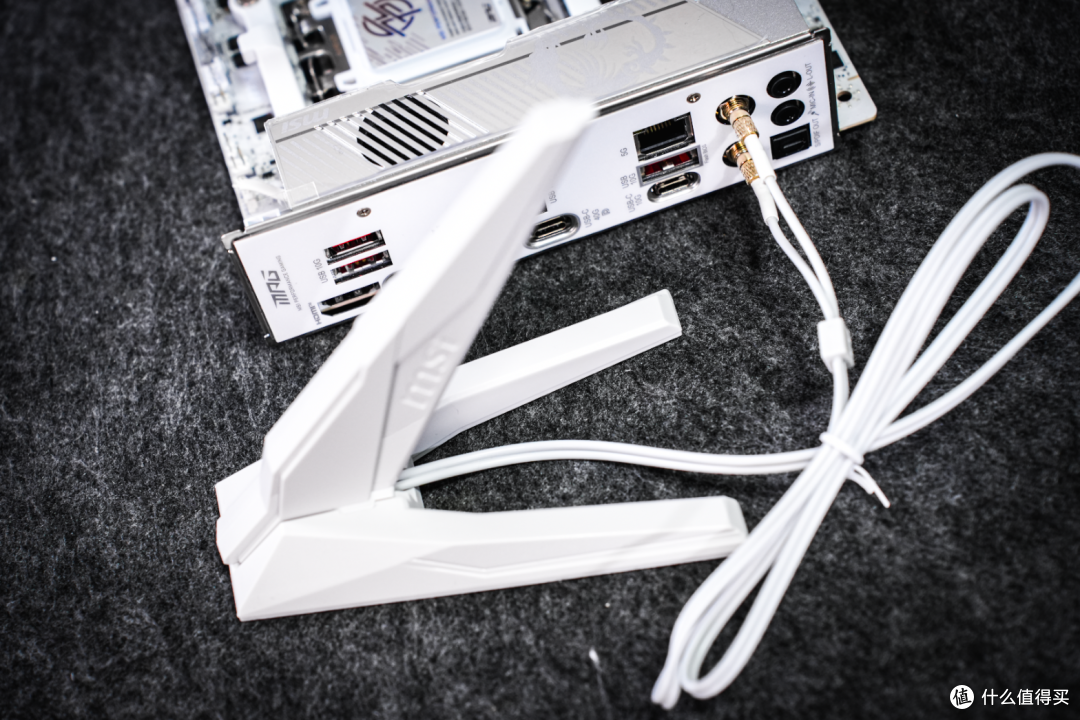

WiFi天线也是备受用户好评的EZ直插式设计，安装拆卸都格外方便。并且天线的做工也不错，底部为磁吸设计，再加上白色配色，放在机箱外部也不会突兀。

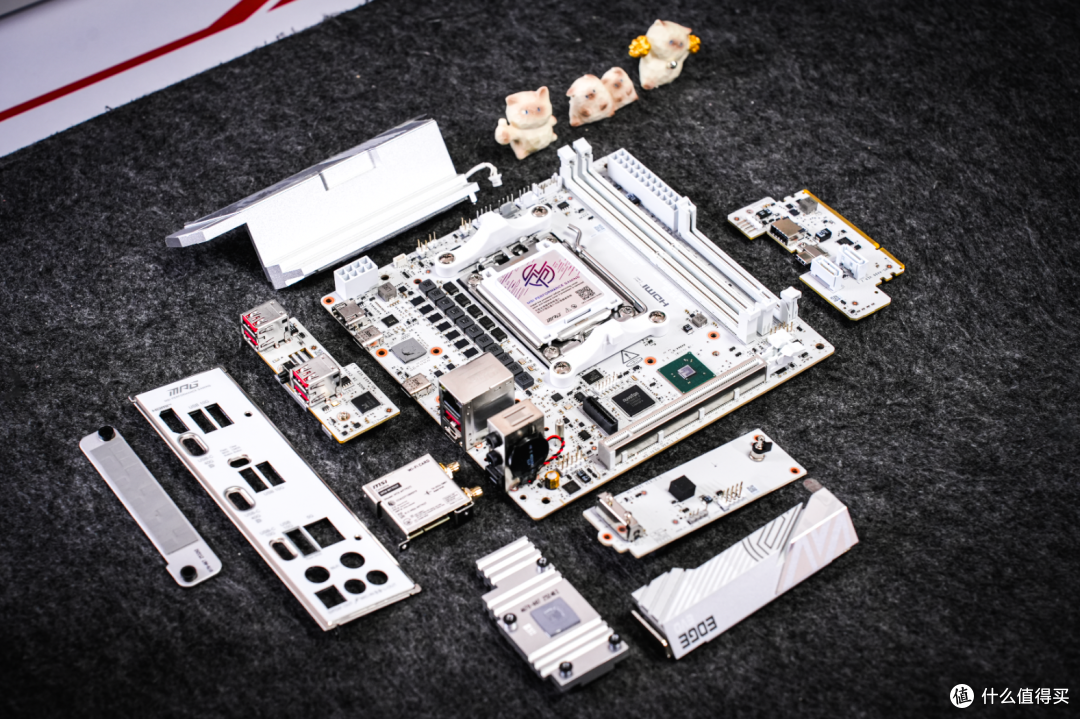

拆解：

虽然微星MPG X870I EDGE TI EVO WIFI刀锋钛主板是一块ITX主板，但其实它内部的构造要比绝大多数ATX主板还要复杂。比如I/O模块就是采用了BTB转接板双层设计，主要是为了2个USB 4.0接口的拓展。还有底部的M.2插槽转接也是如此。

同时，主板的供电表现也非常卓越：采用的是8+2+1相供电设计，其中8相为CPU核心供电，2相为SOC供电，1相为MISC供电。CPU供电与SOC供电均采用了来自瑞萨电子，型号为R2209004的SPS MOS，最大可通过电流为110A；MISC供电则是瑞萨电子的RAA220075R0 DrMOS，最大可通过电流为75A。

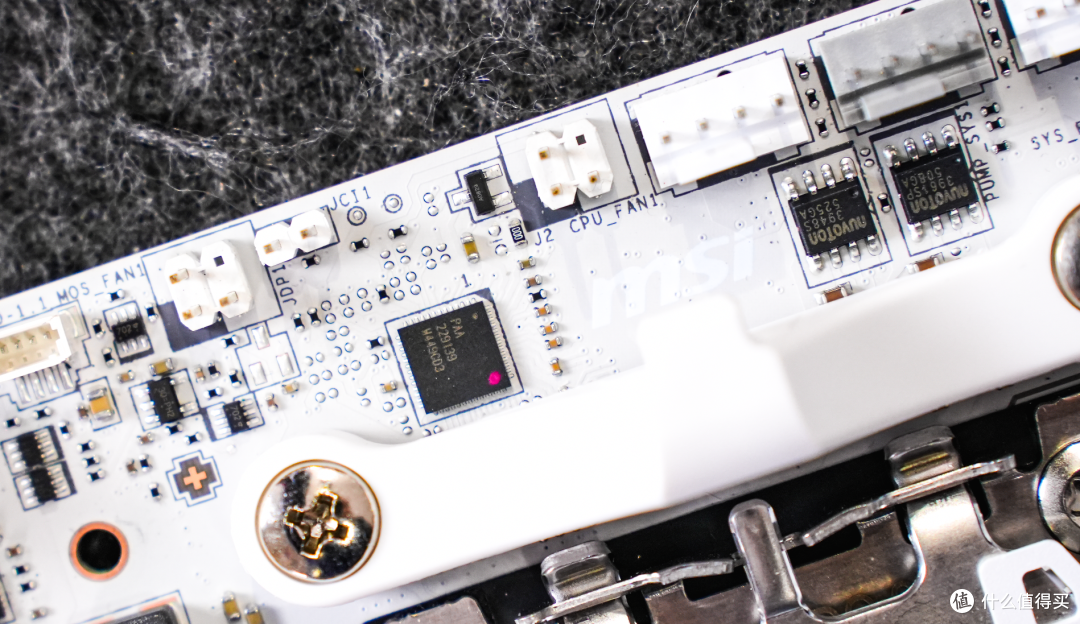

主PWM芯片在主板的最上方，也同样来自瑞萨电子，型号为RAA229139。

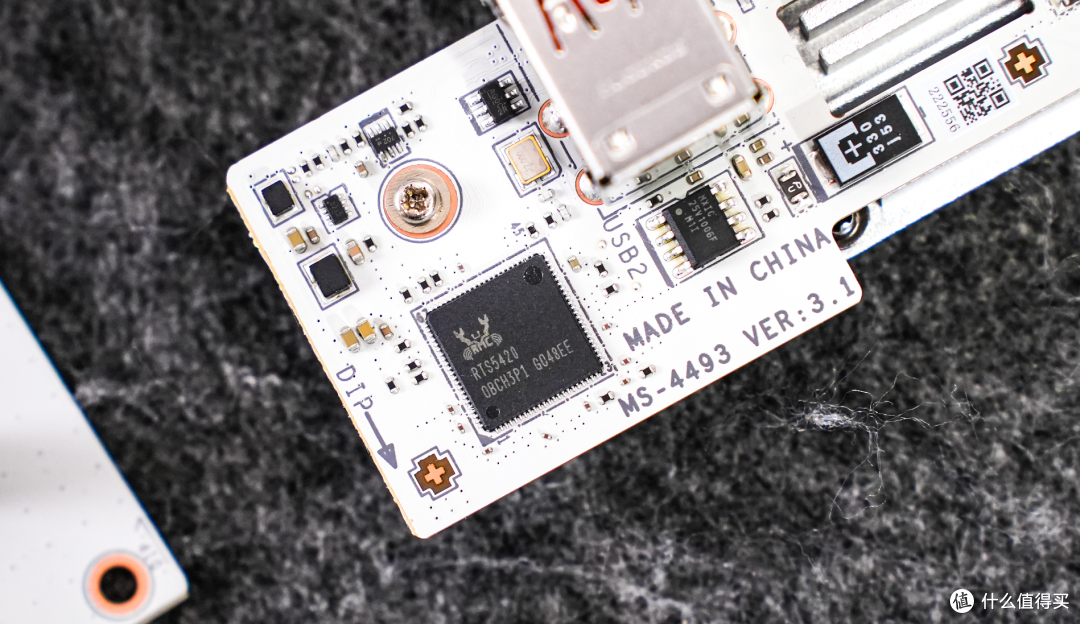

I/O部分的BTB拓展卡上搭载的是瑞昱的RTS5420芯片，主要是用于USB3.2 Gen2 x 1四端口集线器控制器。

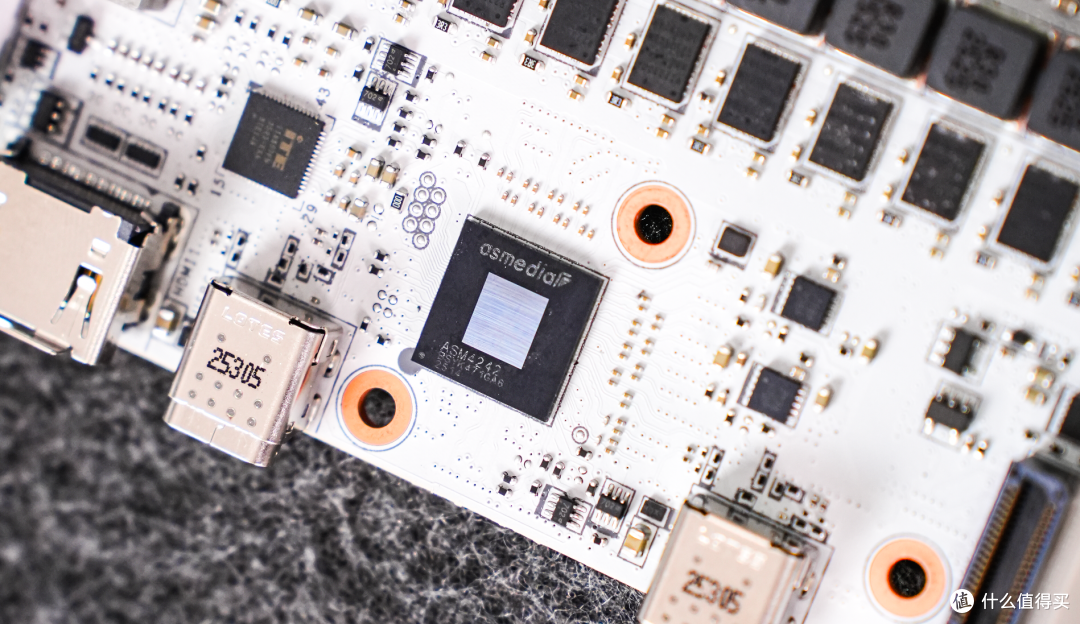

下方则是搭载了一颗祥硕科技的ASM4242芯片，用于实现主板上的2个USB 4.0接口拓展，支持40Gbps带宽传输和DP视频输出。缺点就是发热较大，需要额外的散热片加持。

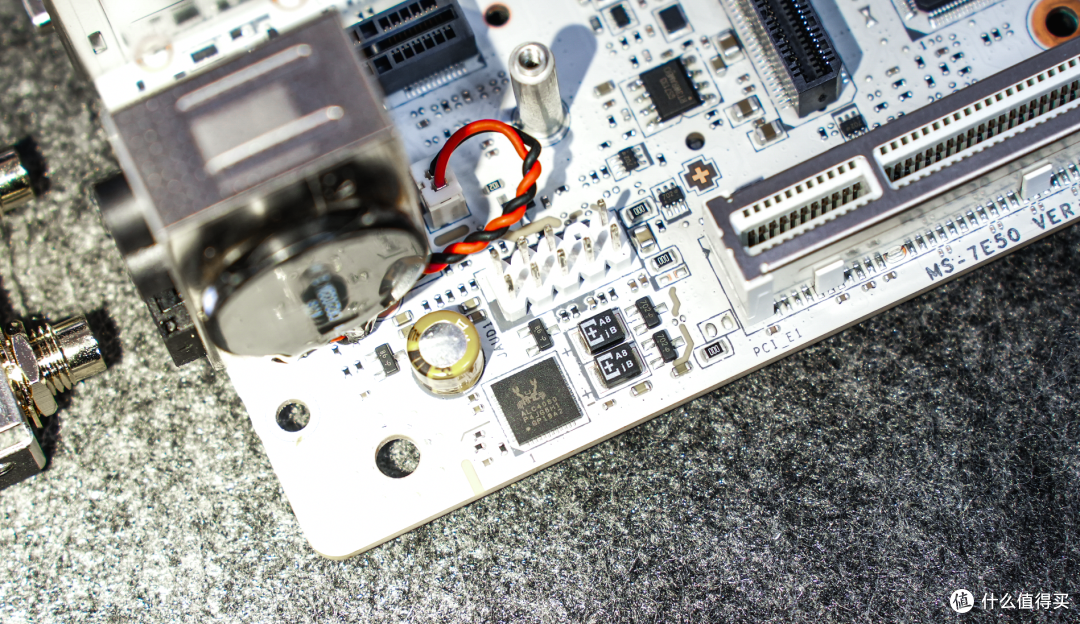

声卡方面，该主板也是采用的是瑞昱的ALC4080，边上还配备了一颗尼吉康100V 100μF的金色电容用于滤波。上方则是主板CMOS的电池，为了节约主板空间，采用的是转接设计。

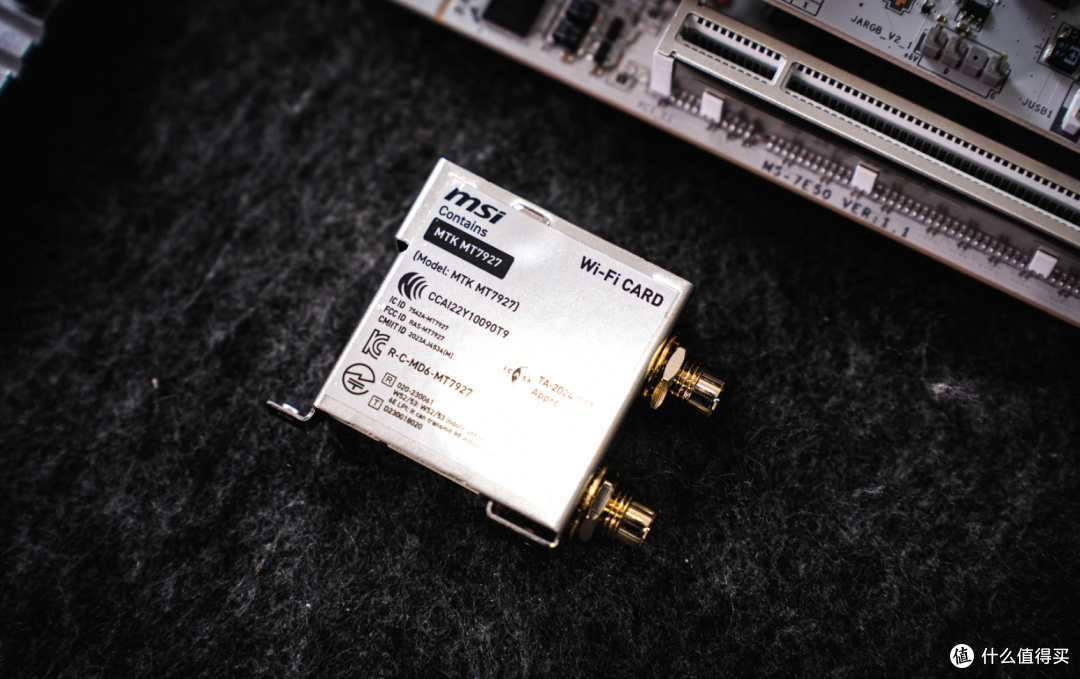

无线网卡方面，该主板与之前微星B850MPOWER主板一样，搭载的是联发科出品的MT7927 WiFi 7无线网卡，支持蓝牙5.4。

BIOS介绍：

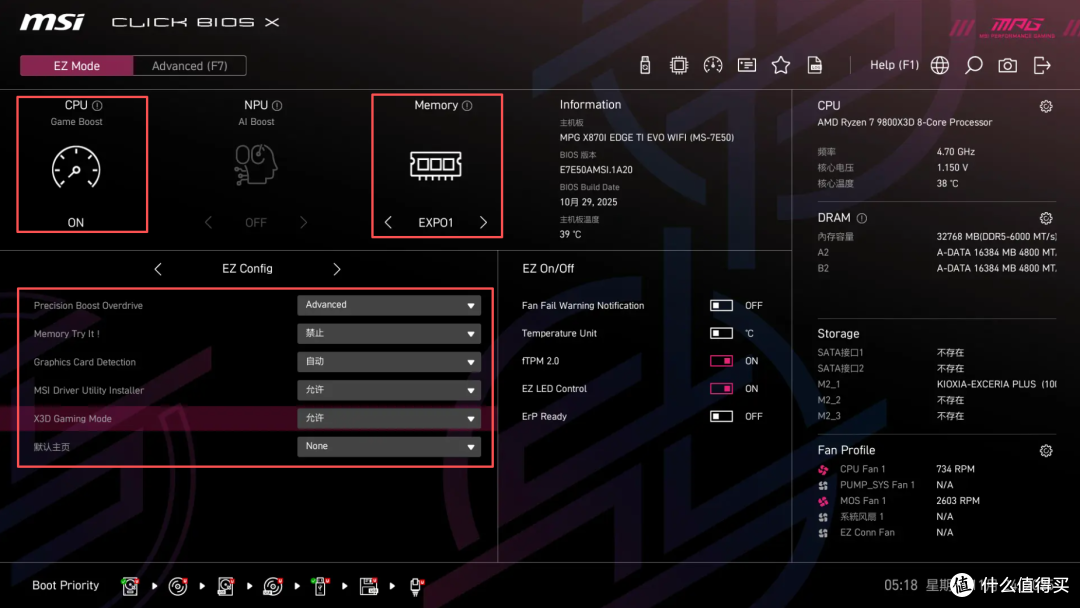

BIOS方面，微星MPG X870I EDGE TI EVO WIFI刀锋钛主板搭载的是最新CLCIK BIOS X。相信很多小伙伴习惯以后都会对其爱不释手，因为整个UI布局、操作都可以用赏心悦目来形容。比如在首页EZ简易模式下，不但可以查看硬件的状态，还可以完成PBO、XMP/EXPO、Memory Try lt !、X3D游戏模式功能的开启。

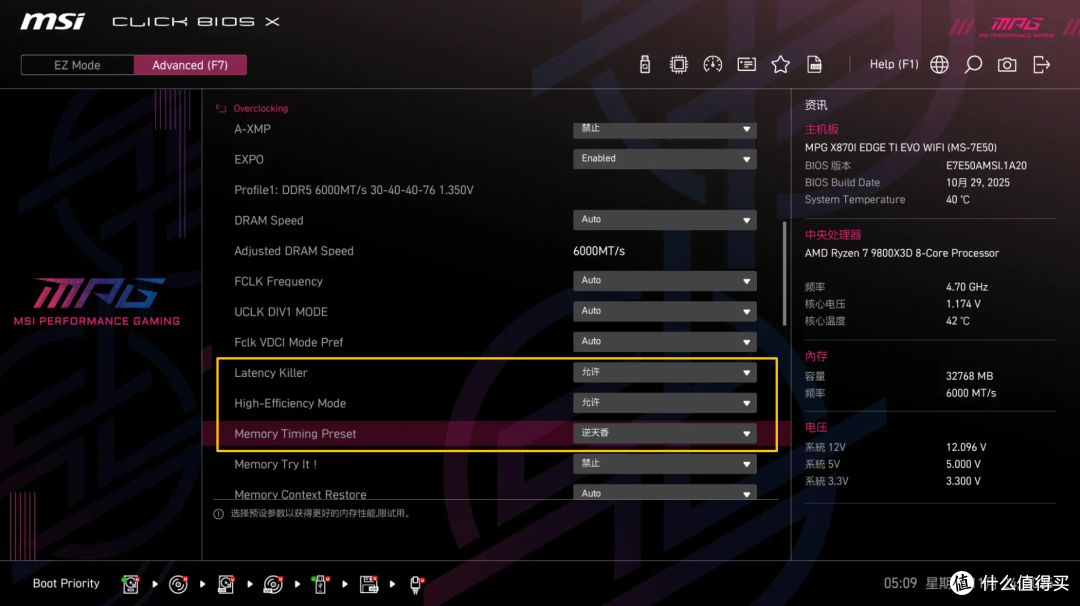

而在高级模式下，则可以对很多功能进行更细致的调整。就拿内存来说，除了开启EXPO，个人建议还需要开启Latency Killer、High-Efficiency Mode这两个功能，这样就可以大幅度增加内存性能和降低延迟。

同时，对于X3D处理器，除了开启X3D Gaming Mode外，还可以开启主板的PBO功能，使用主板预设的Game Boost也可一键开启。比如黄色区域是开启Latency Killer、High-Efficiency Mode这两个功能后的BIOS设置的更改参数；红色区域是开启Game Boost功能后的BIOS设置的更改参数。

性能实测：

测试采用的是处理器是目前最火的游戏处理器——AMD R7 9800X3D，配搭的是内存为16GB*2(6000MT/s CL30)，配搭的显卡是RTX5060Ti。

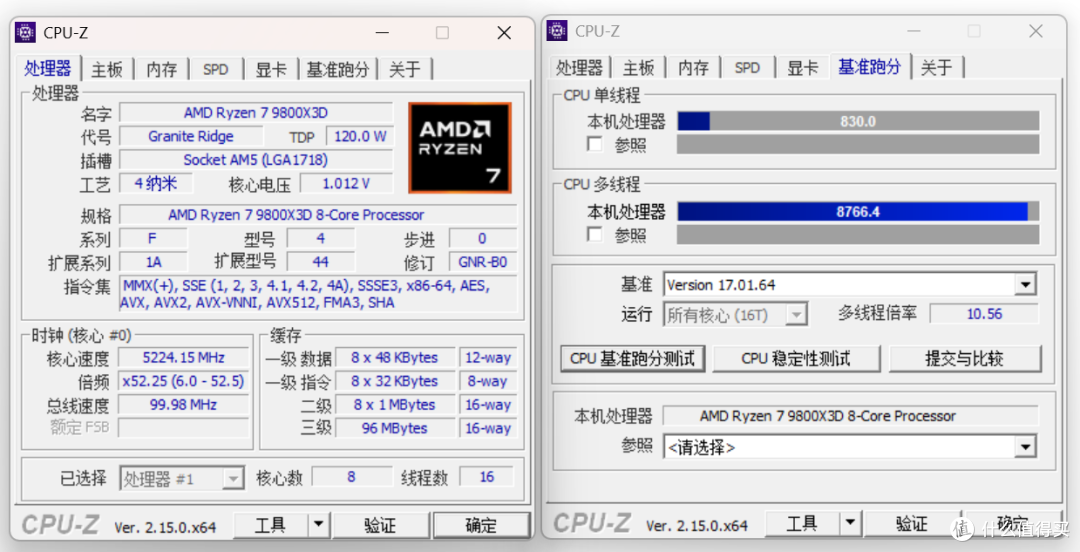

先来看看CPU-Z测试，单核跑分为830，多核跑分为8766.4。

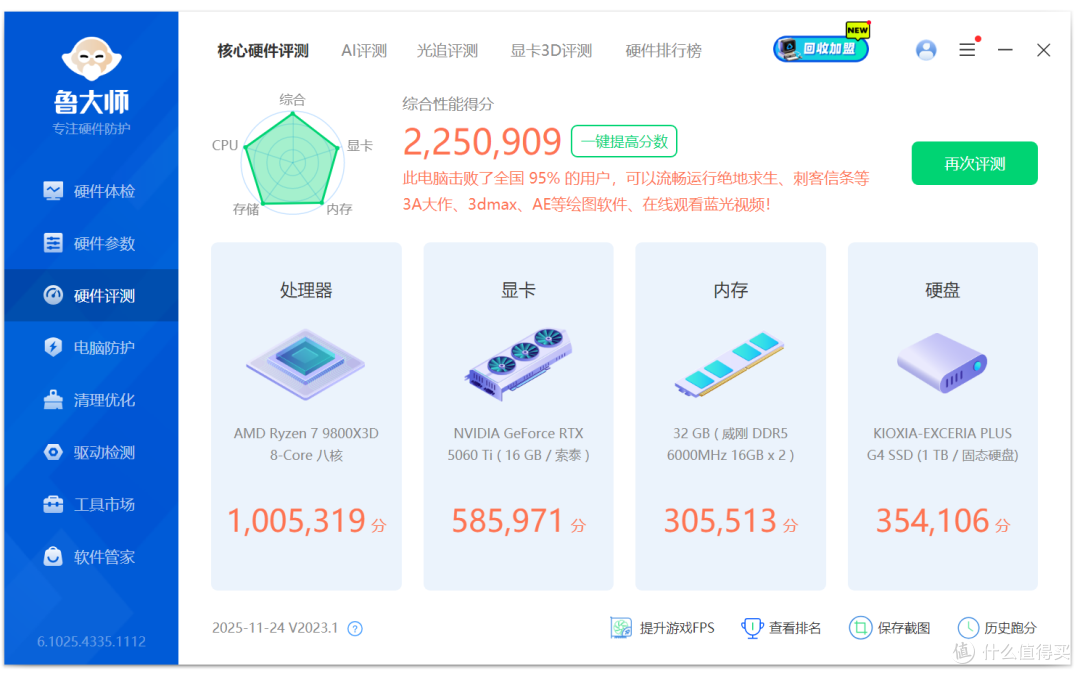

喜闻乐见的鲁大师总分达到了2250909，其中处理器得分为1005319，显卡得分为585971，内存得分为305513，硬盘得分为354106。

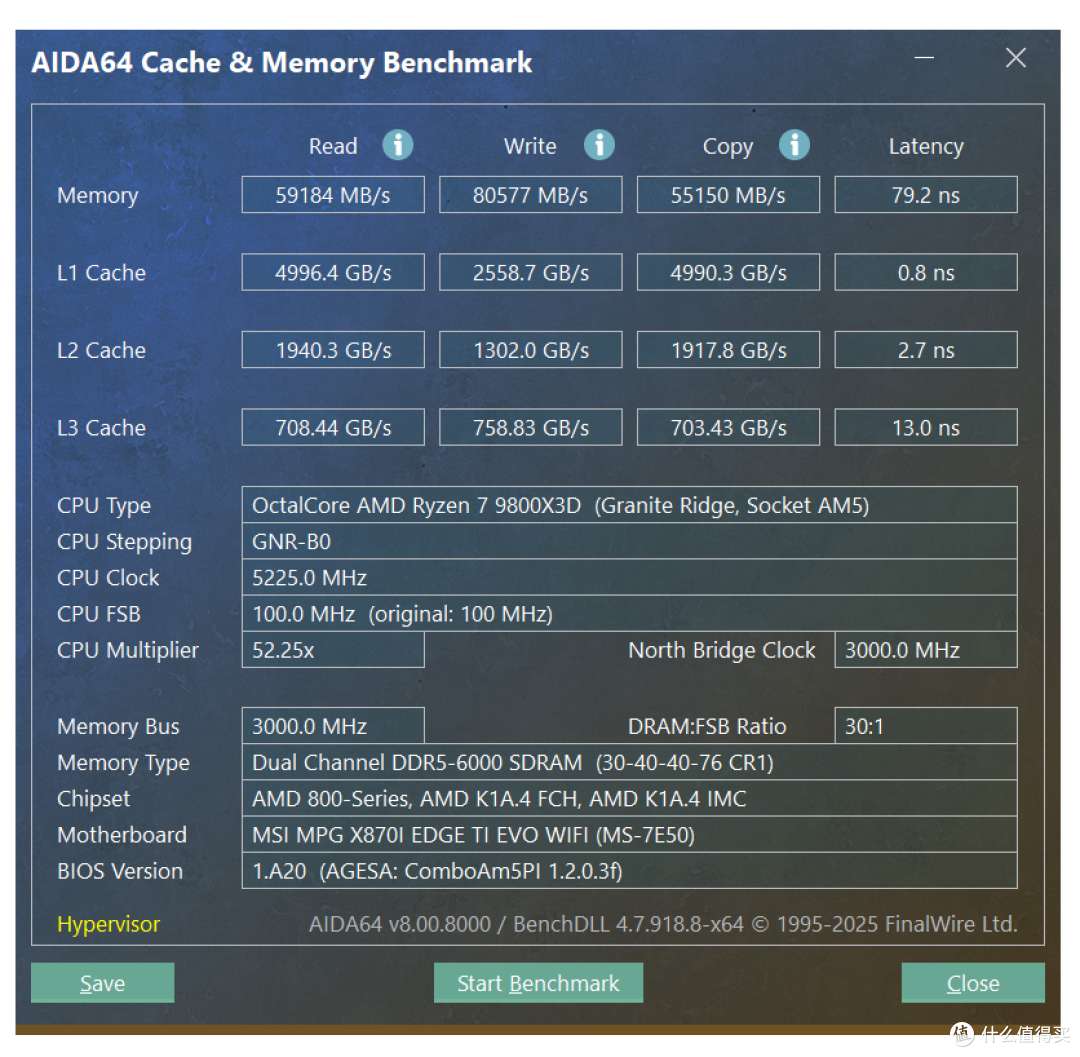

内存测试方面，默认只开启EXPO，内存频率为6000MT/s，时序为30-40-40-76。

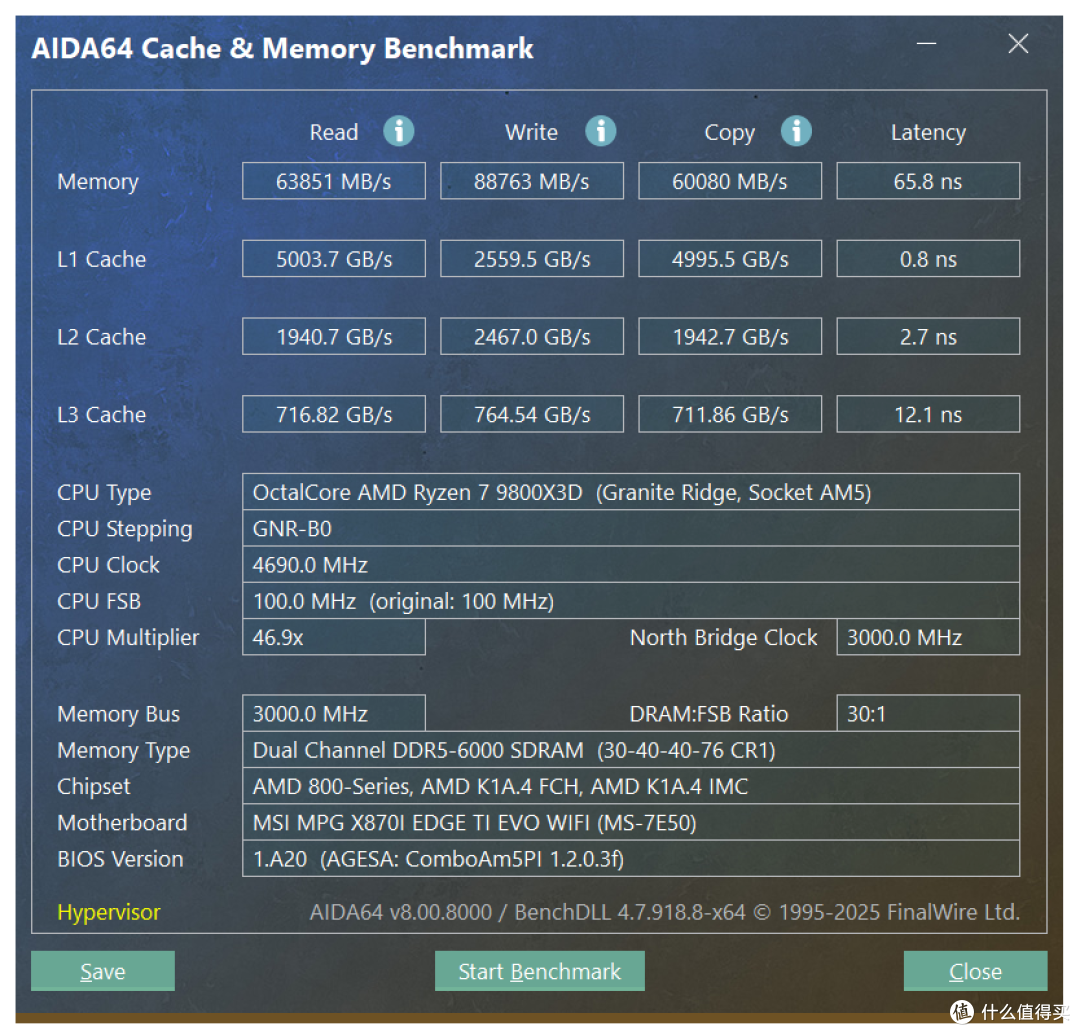

开启EXPO+Latency Killer+High-Efficiency Mode后，虽然频率依然是6000MT/s，时序也保持在30-40-40-76，但延迟方面大幅度降低，达到了65.8ns。

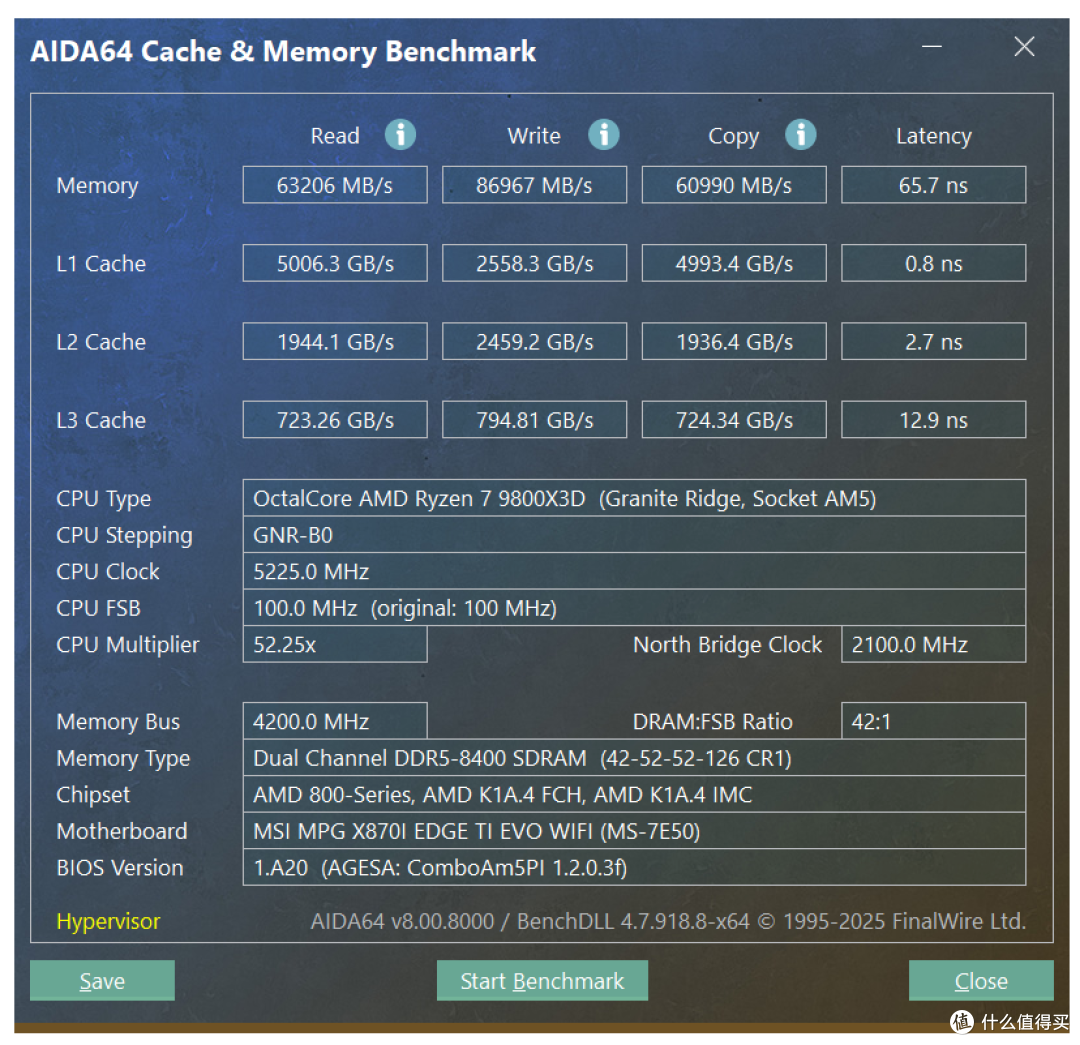

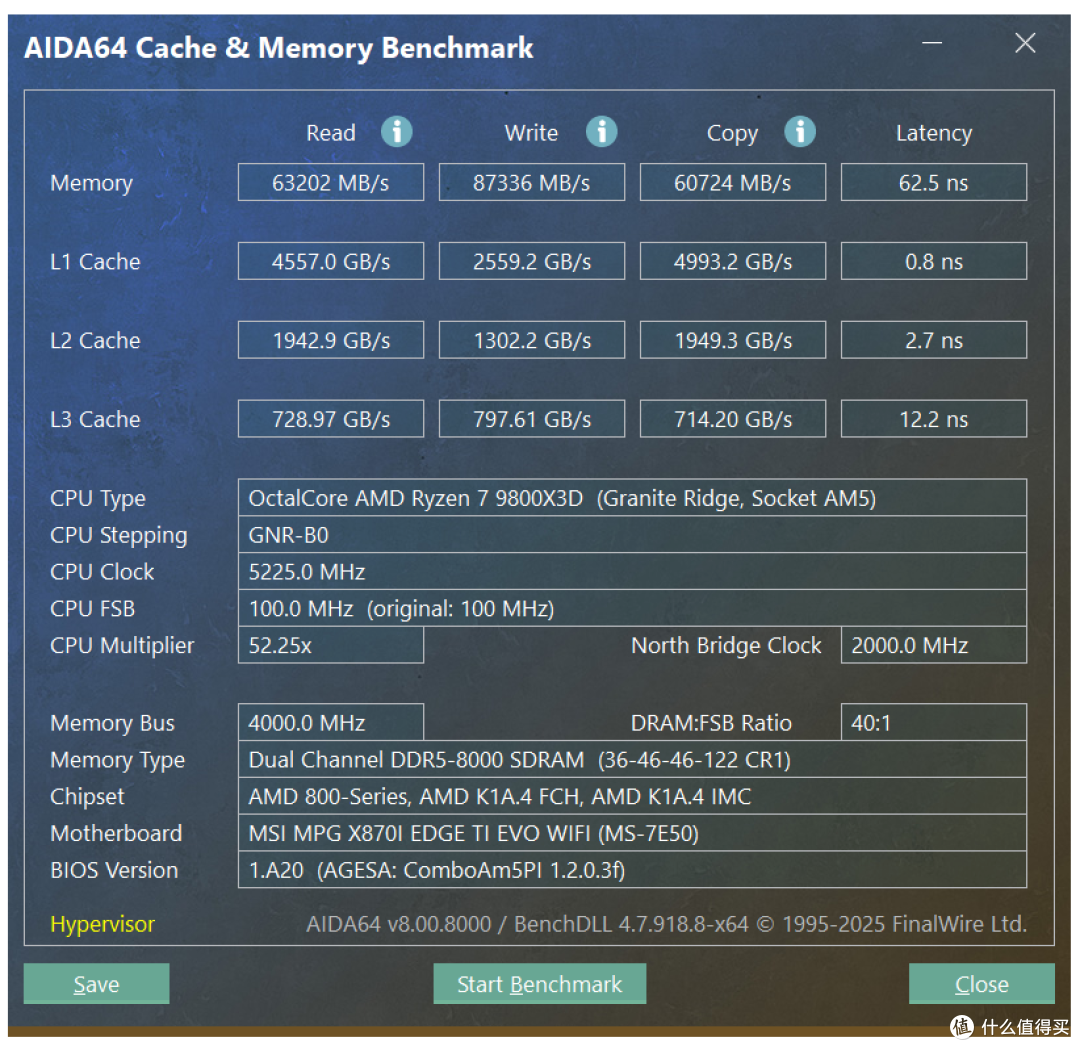

内存超频方面，借助Memory Try It!功能，超频到8000MT/s以上频率非常简单，几乎无需什么额外操作。实测下来超频到8000MT/s CL36，延迟可以降到62.5ns。

不过想要让AMD R7 9800X3D在游戏中跑的更欢，就需要开启BIOS中的X3D Gaming Mode。简单来说，就是通过关闭处理器上没有3D V-Cache缓存的CCD以及SMT同步多线程功能，彻底避免了老游戏的核心调度问题，从而让锐龙X3D处理器在这些游戏中获得更好的性能表现。

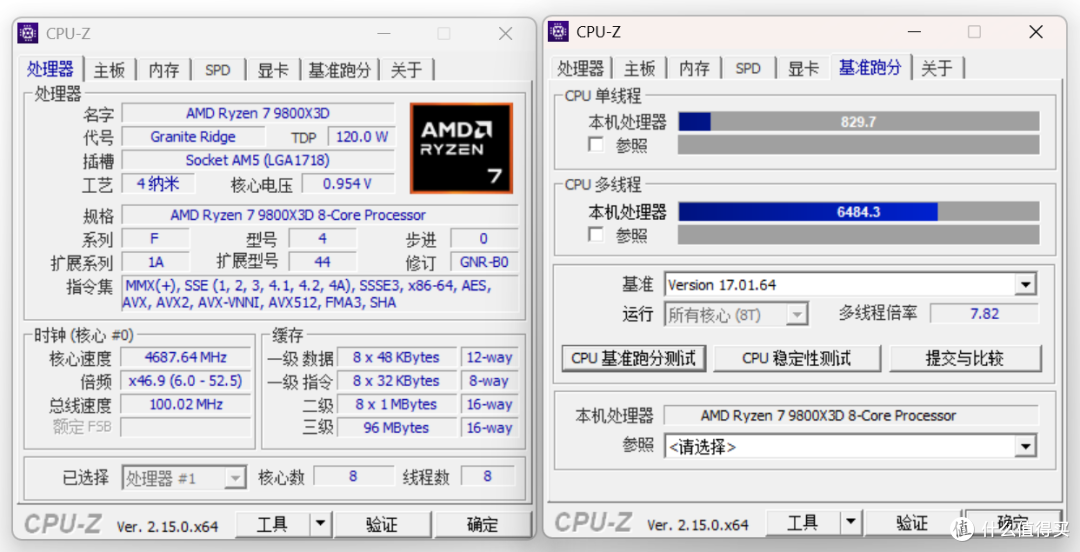

不过对于AMD R7 9800X3D这样的单CCD的型号，开启后就只是关闭了SMT同步多线程功能。所以，通过CPU-Z测试，会发现CPU的多核性能会下降一些。比如从之前的8766.4下降到6484.3，但单核性能则完全不影响。

游戏测试：

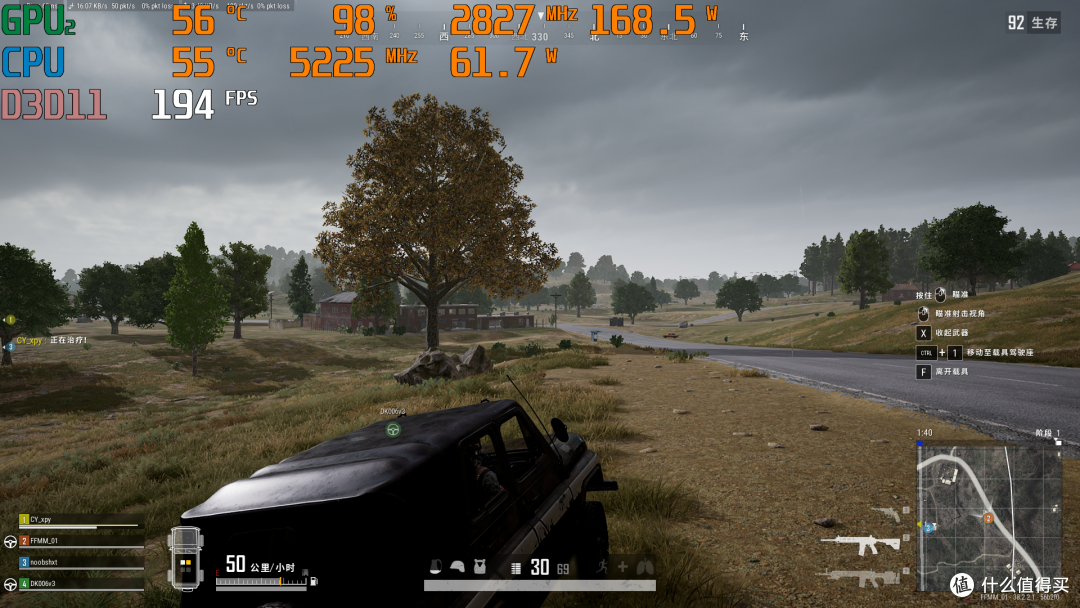

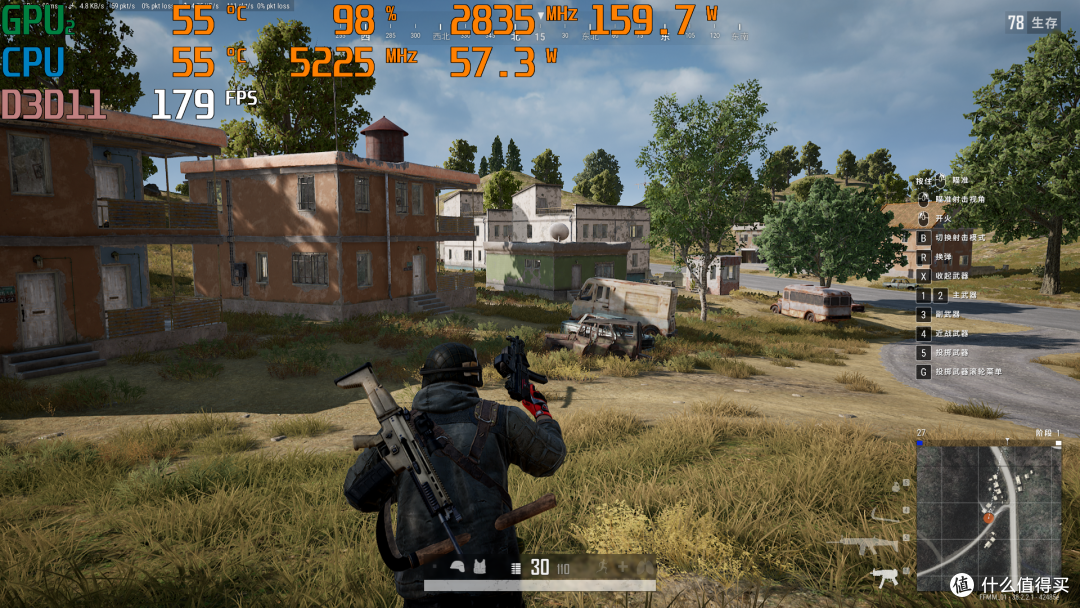

《绝地求生》

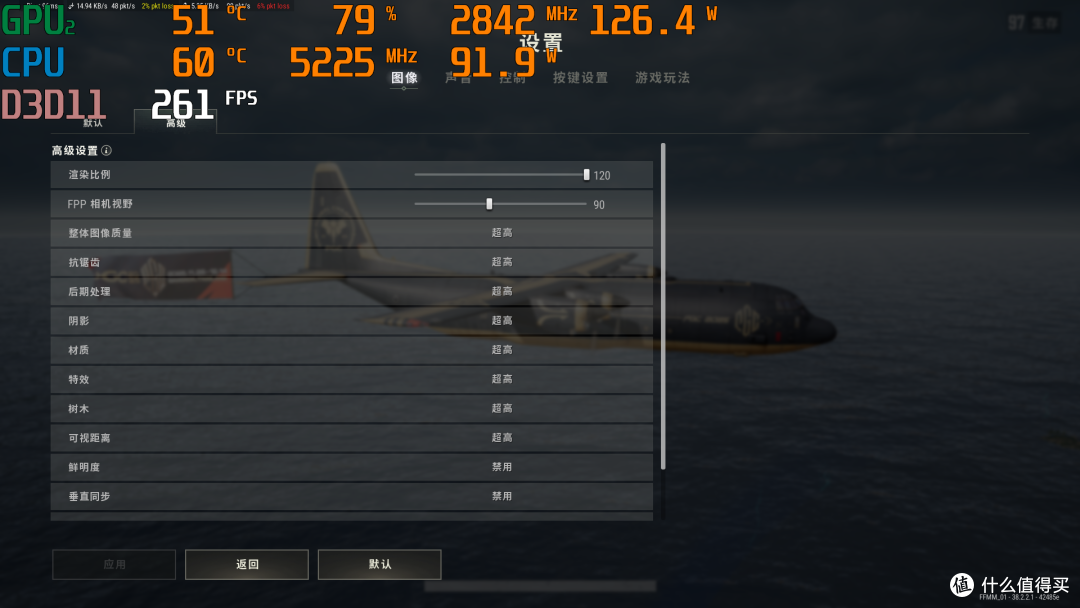

游戏设置为1080P分辨率，渲染比例120，全超高画质。

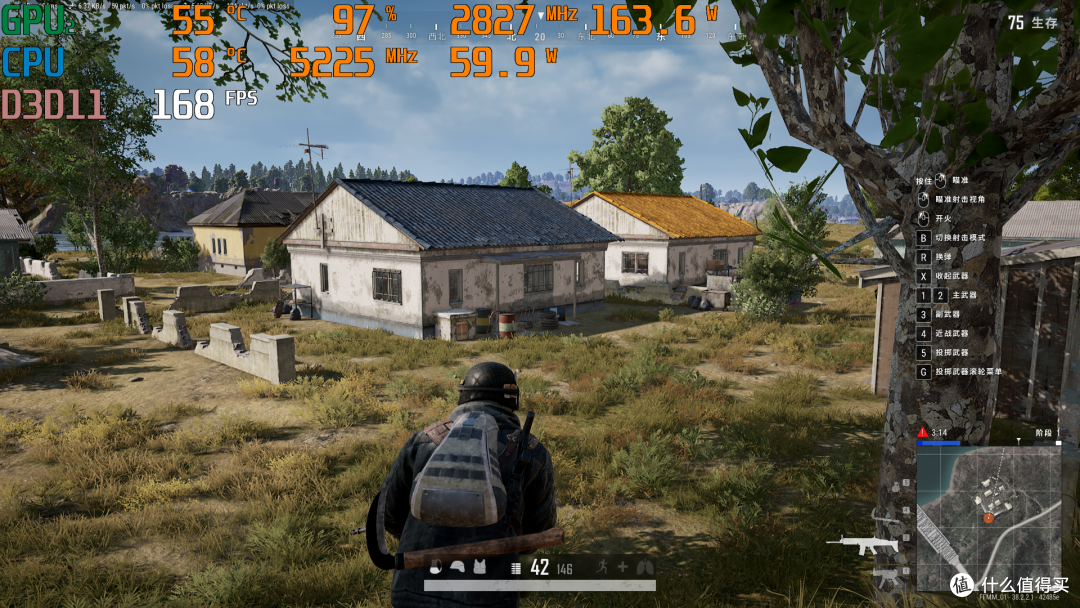

默认状态（关闭X3D Gaming Mode）

实测游戏最高帧数为187，最低帧数为146。平均帧数169，1%LOW帧为110。

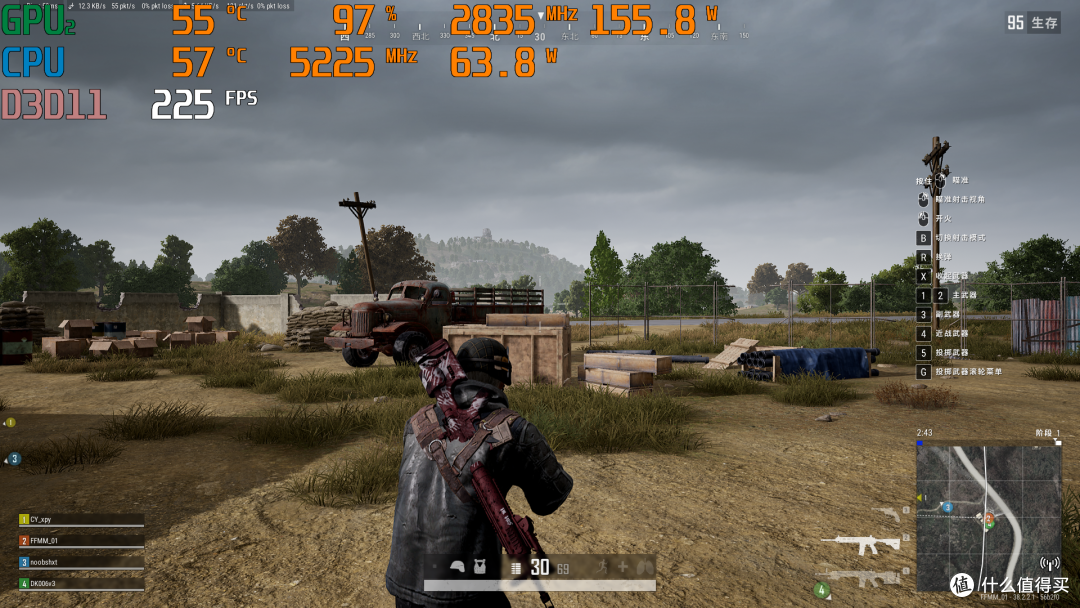

开启X3D Gaming Mode+Game Boost

实测游戏最高帧数为229，最低帧数为166。平均帧数189，1%LOW帧为157。

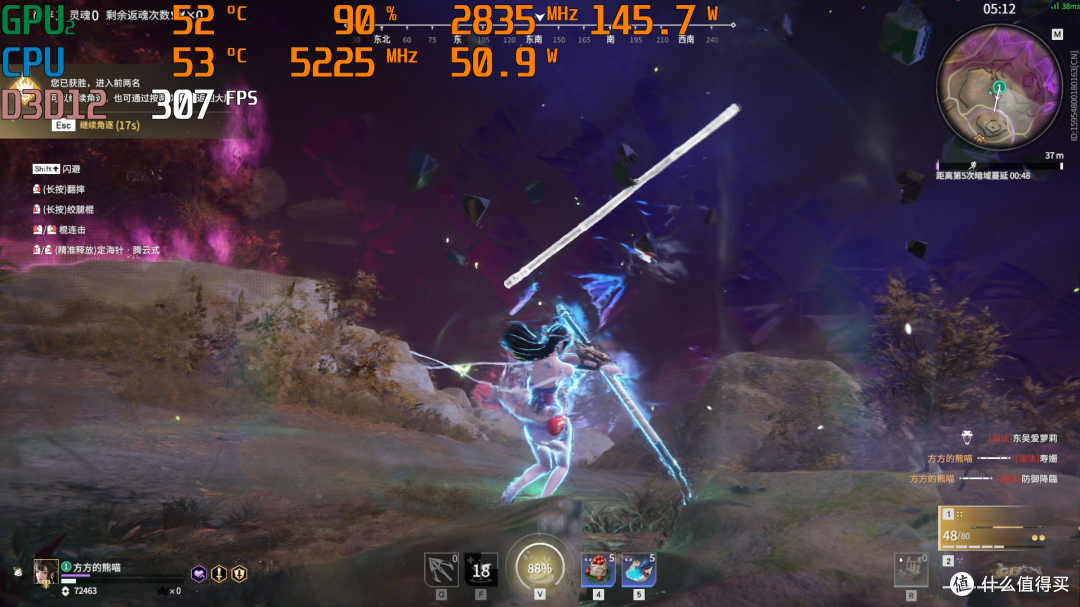

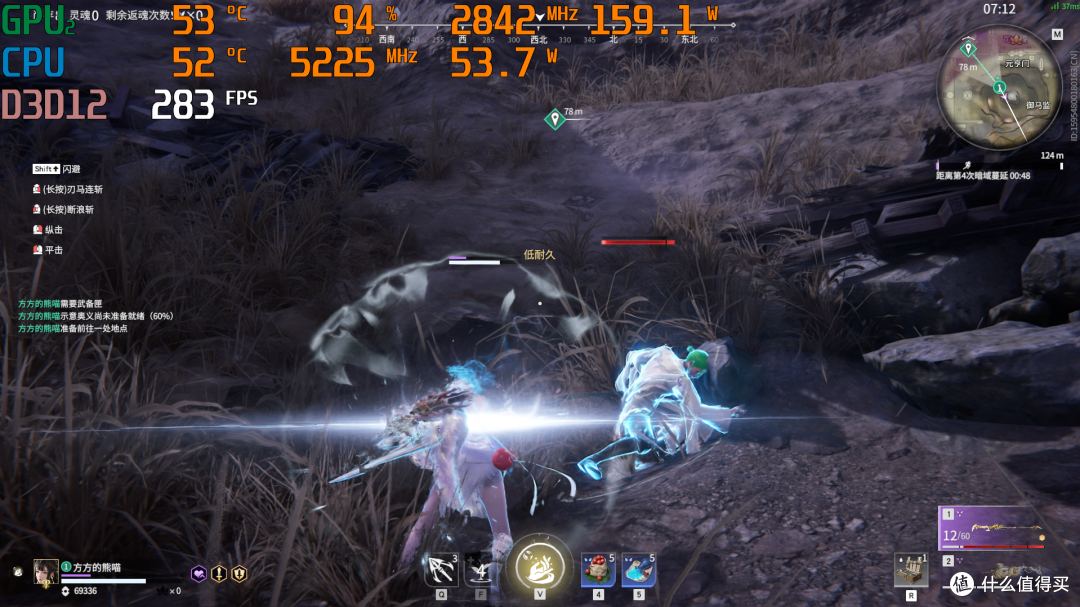

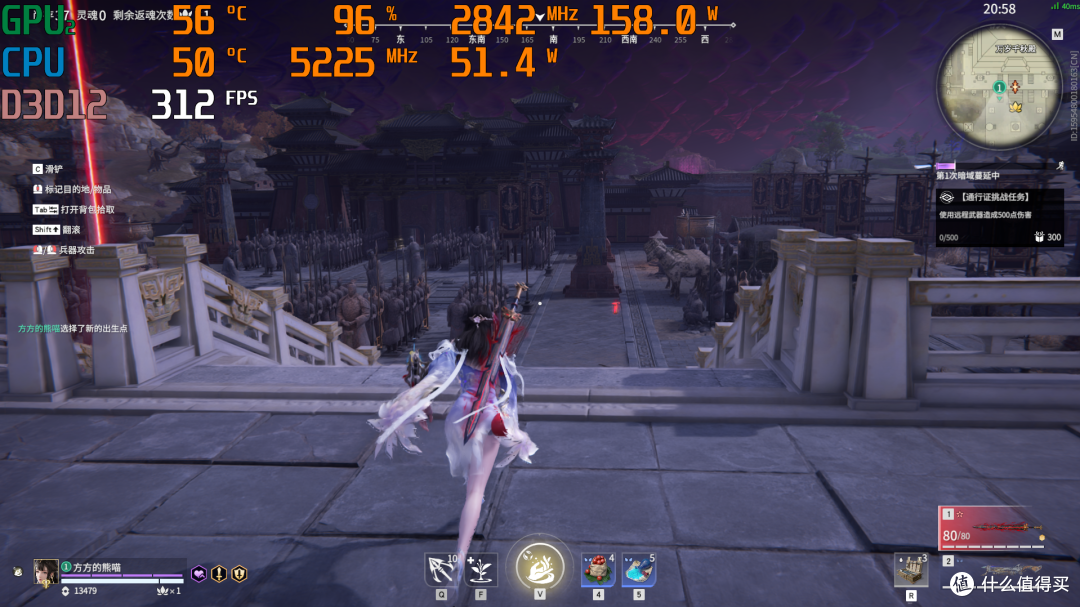

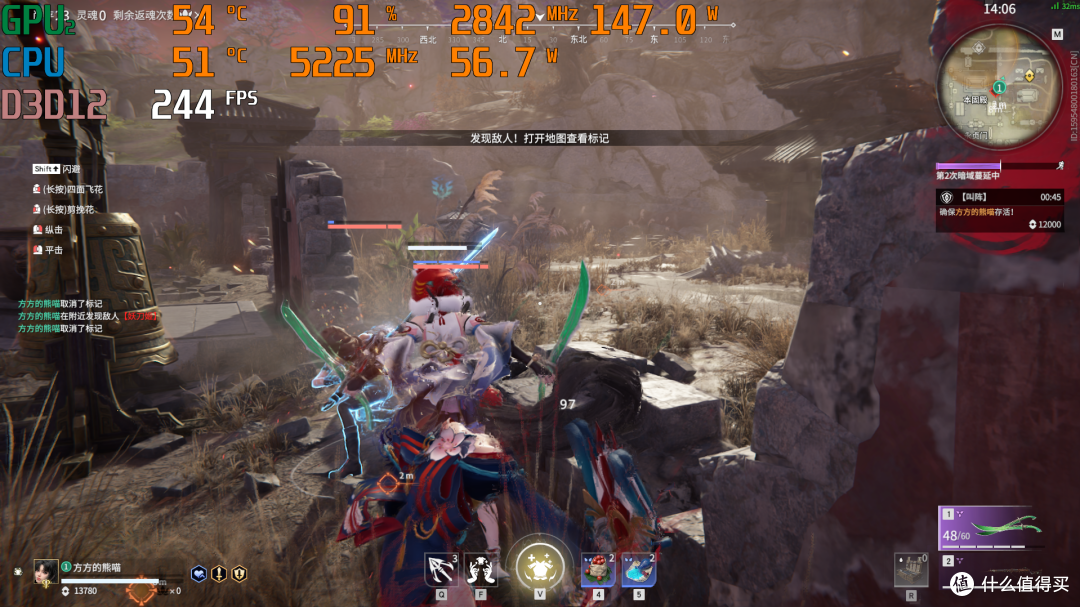

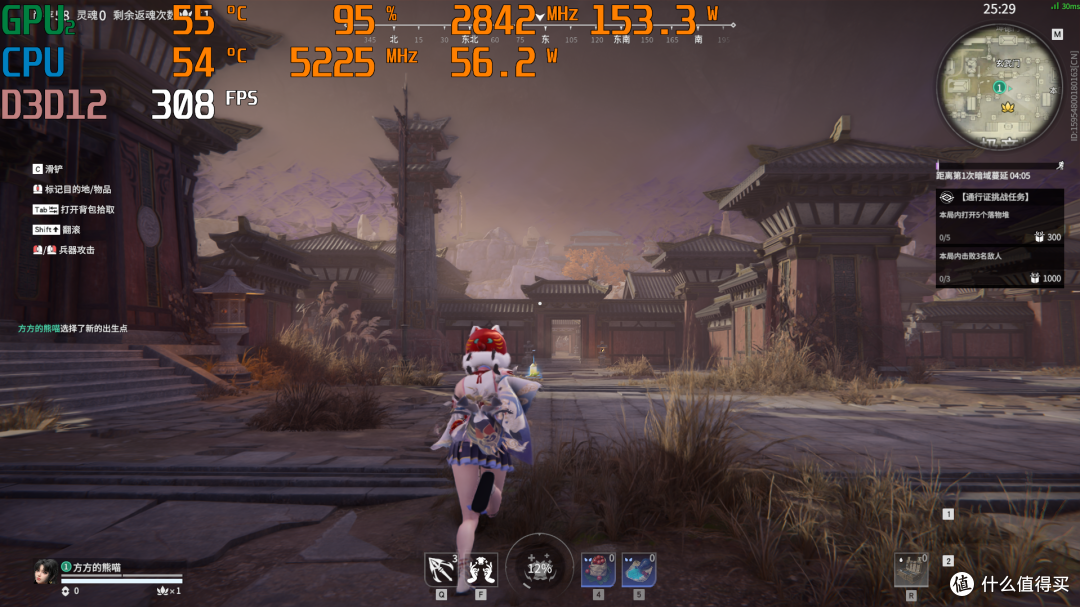

《永劫无间》

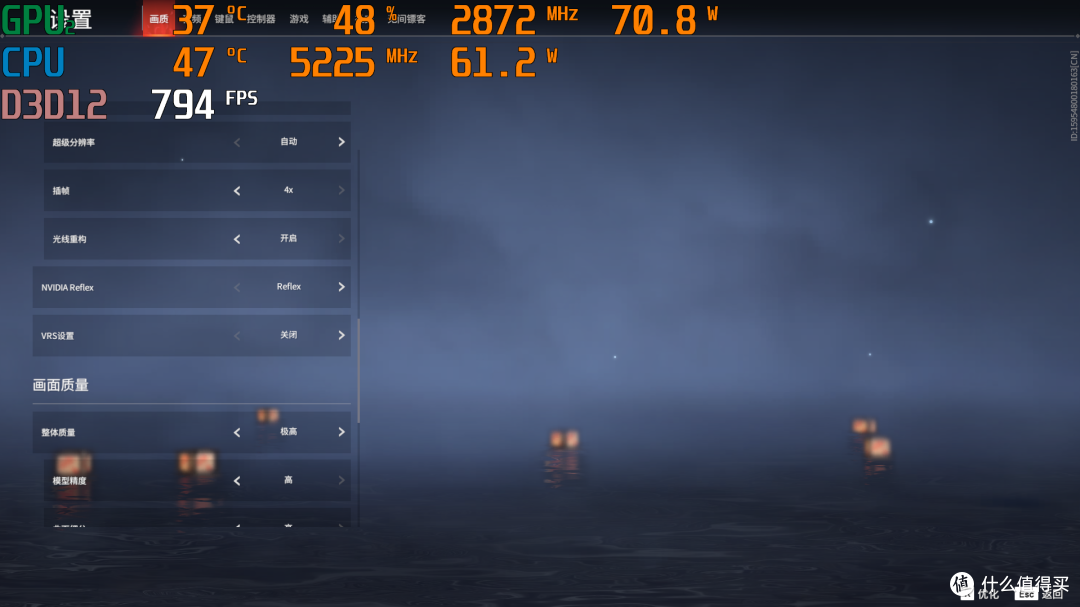

画面设置为1080P分辨率，极高画质+DLSS 4.0+开启光线追踪+光线重构

默认状态（关闭X3D Gaming Mode）

实测游戏最高帧数为310，最低帧数为231，平均帧数268，1%LOW帧为196。

开启X3D Gaming Mode+Game Boost

实测游戏最高帧数为320，最低帧数为263。平均帧数291，1%LOW帧为243。

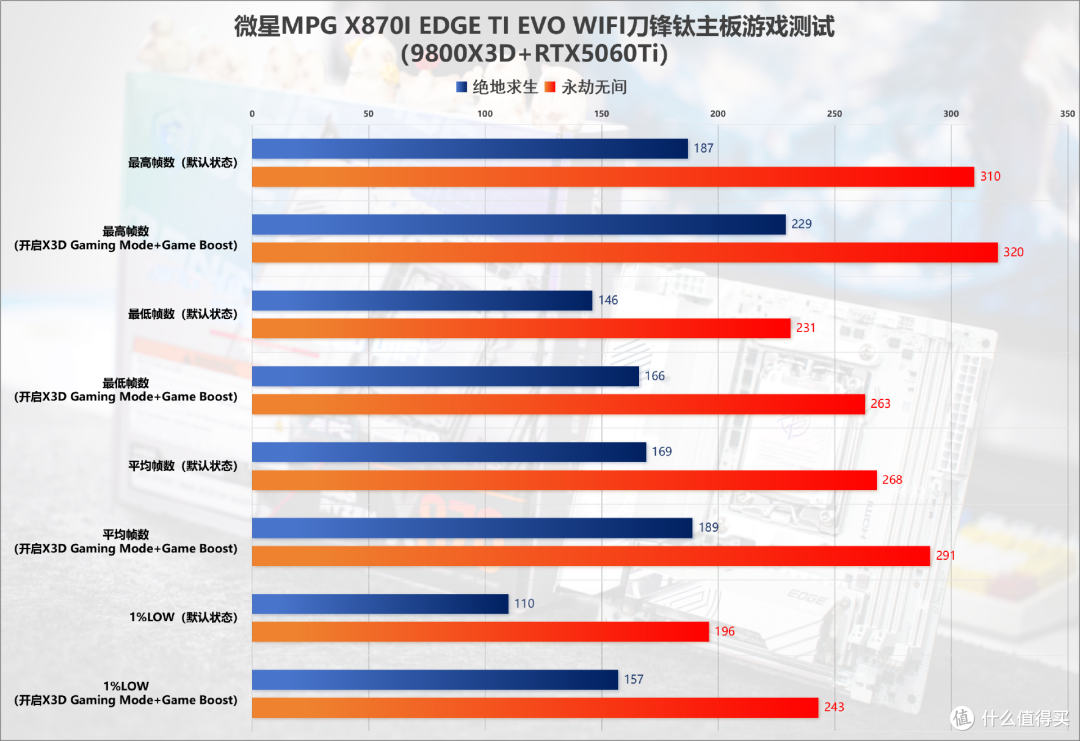

游戏测试汇总图：

拷机实测：

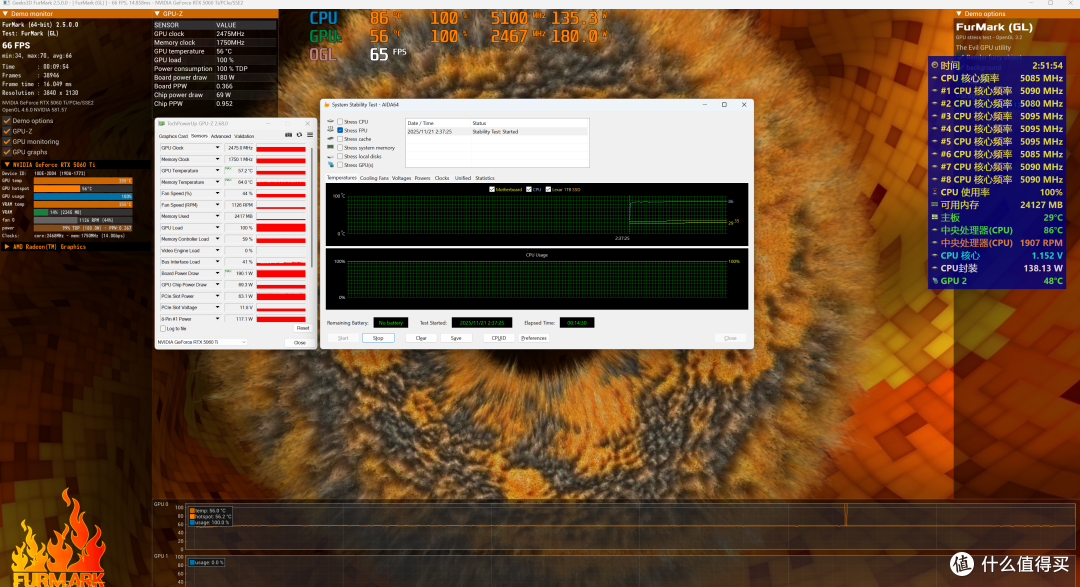

通过AIDA64+Furmark双烤，9800X3D频率在5.1GHz左右，核心电压为1.152V，功耗为140W左右，最高温度为86℃。

总结：

通过实测，不难发现微星MPG X870I EDGE TI EVO WIFI刀锋钛是一款极为出色的ITX主板，无论是外观设计、用料表现、拓展表现、性能释放等等都没有短板，尤其是超规格的供电部分，完全不逊色一些高端ATX主板，轻松驾驭锐龙7 9800X3D以及更高端的锐龙9 9950X3D处理器。至于拓展能力也十分出色，虽然可能比肩不了ATX主板，但完全能超越绝大多数M-ATX主板。

总之，想要打造一台AMD纯白高性能小钢炮主机，该主板绝对是一个非常不错的选择。
