我有一块便携屏,你有外壳吗? -----一块屏幕引发的系列折腾
对便携屏种草已久,想着连接服务器、树莓派或电视盒子比较方便,无奈价格一直不在承受范围内。前段时间在张大妈看到有便携屏的推荐,某宝上11.6寸的拆机屏+驱动板卖88元,就立即下单买了回来。

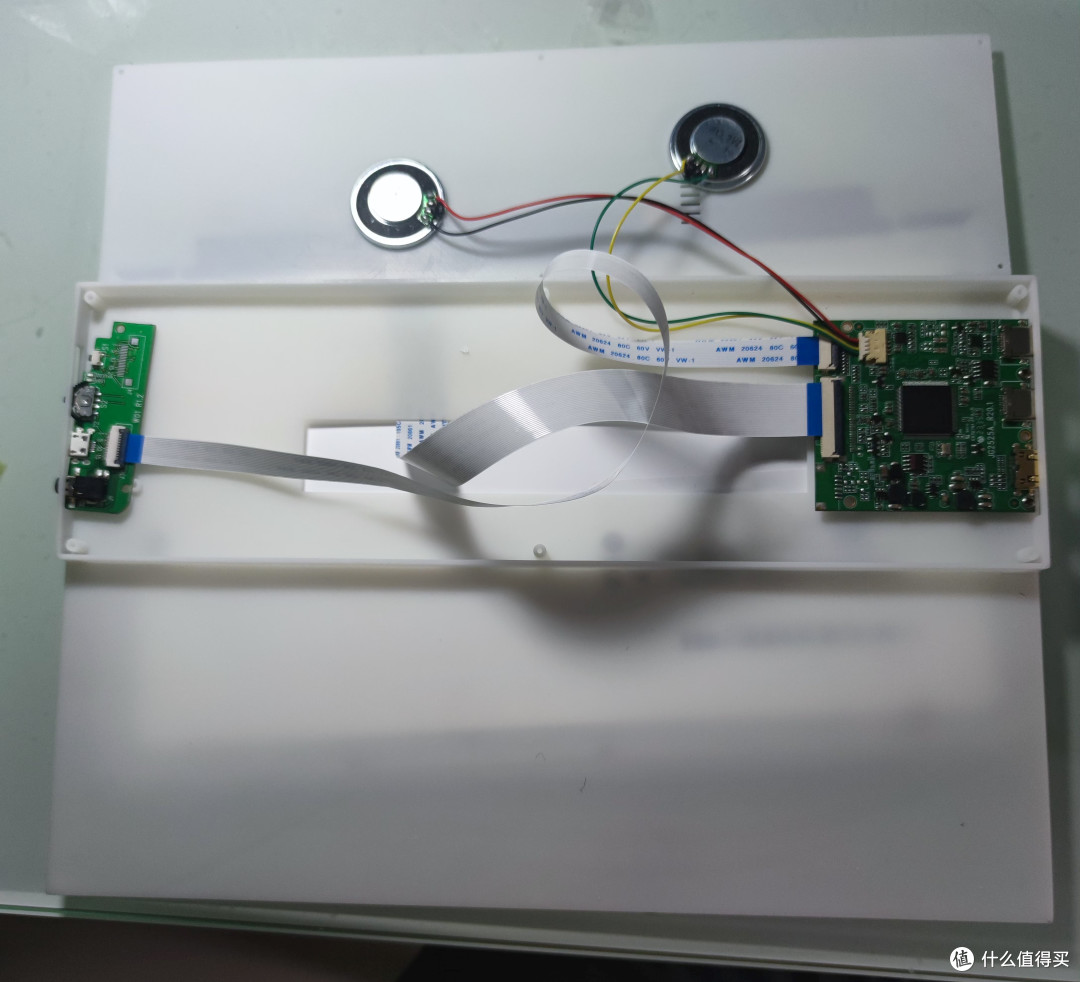

到货的屏幕型号是友达B116XTT01.0驱动板总共2块,2个type-c,1个mini hdmi ,1个usb、1个耳机孔、1个按键、1个拨动开关东西整体感觉不错,小巧方便,虽然各项参数在现在看来已经落后,不过胜在价格便宜。后续又从淘宝上配了一对喇叭,听个响。
美中不足就是没有外壳,从淘宝、拼多多、咸鱼上问了无数店家,都没有找到合适的匹配外壳,只能考虑自己动手,于是引发了一系列折腾。
一、微积木外壳
网上有好多方案,最简单的使用纸壳子粘起来,看着实在简陋,果断放弃。后来在张大妈和B站上看有人用微积木做外壳,感觉颜值还不错,上手也容易,因为懒得弄图案了,就从淘宝按照卖家提示买了三千粒纯色的微积木。
到货后费手费眼拼了3个晚上基本完成,整体颜值不错,驱动板和屏幕也卡的比较牢固,就是外壳拼好后已经完全没有便携的属性了,最厚的部分大约5cm。
二、3D打印外壳
微积木外壳用了段时间后,感觉还是不爽,边角处支撑用的积木总是容易掉落,有一次还让孩子弄散架了,于是又想折腾个更好的外壳。在网上找了找,还有铝型材、亚克力、3D打印的办法,感觉3D打印挺爽的,遂决定尝试一下。
先从网上搜到了一些图纸,方案都不错,但是苦于不会按照自己的屏幕修改尺寸,最后没办法只能自己画了。在慕课和B站爆肝了3晚的教学视频,初步学会了Solidworks的用法,一边学习一边摸着石头过河开始画图。又画了差不多3晚,基本完成了设计,把外壳分成了主体、前盖、后盖3部分。
主体后盖前盖
图纸是通过嘉立创三维猴打印的,选了最便宜的X树脂,用了优惠券之后一共花了22块多,11月9日提交订单,14日收到货物,整体体验不错。
整体打印效果和预期差不多,不过最便宜的X树脂是材料盲盒,没想到前盖和其他两部分竟然不是一个颜色。前壳还有个问题,就是打印前客服提醒过的,大平面/中空/长条模型结构,打印完成容易出现变形、翘曲风险,收到的前壳确实存在肉眼可见的变形,螺丝拧上后依然明显。这个后续通过修改图纸,把前壳厚度增加到1.5mm-2mm应该就可以改善。

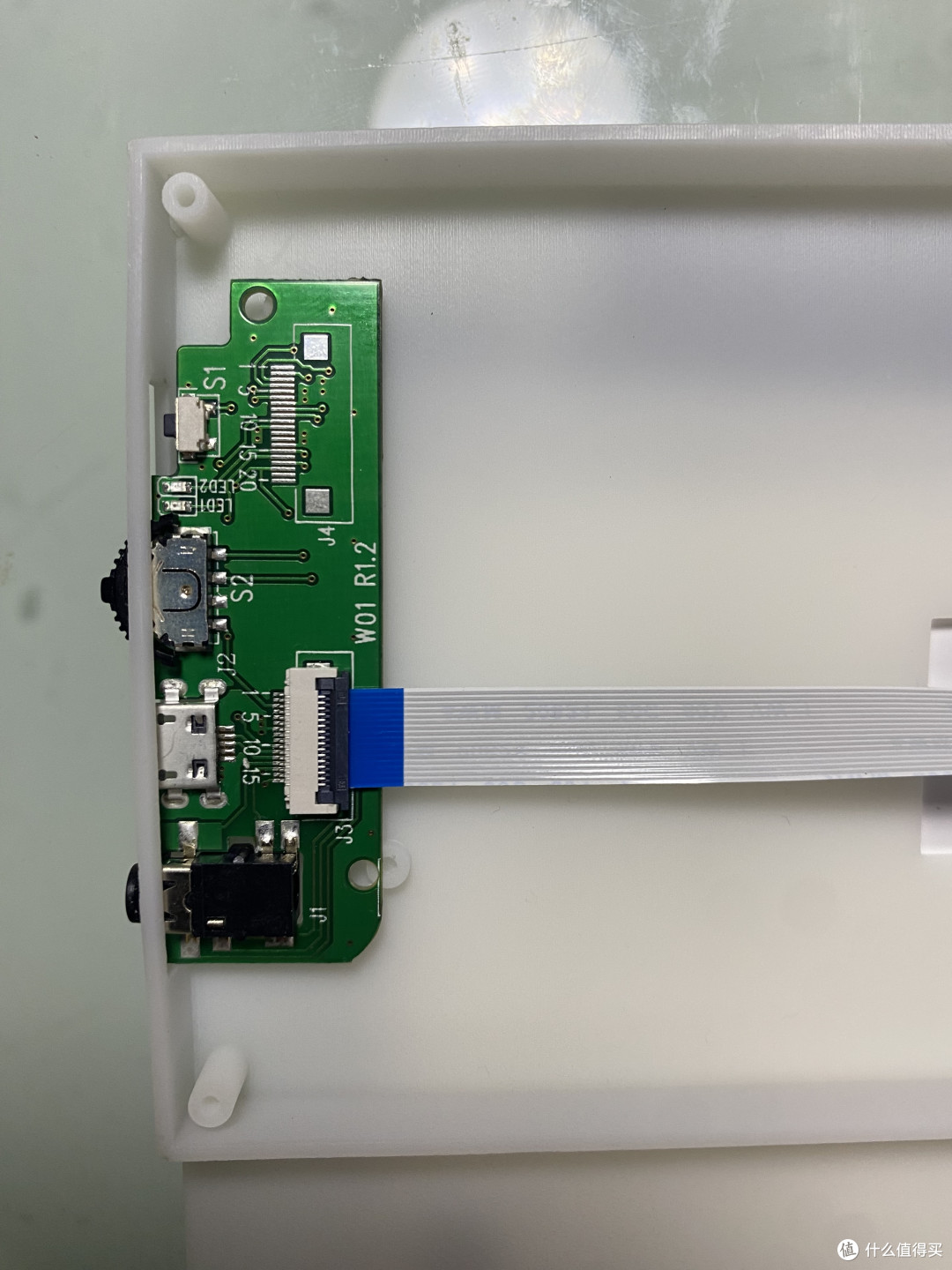

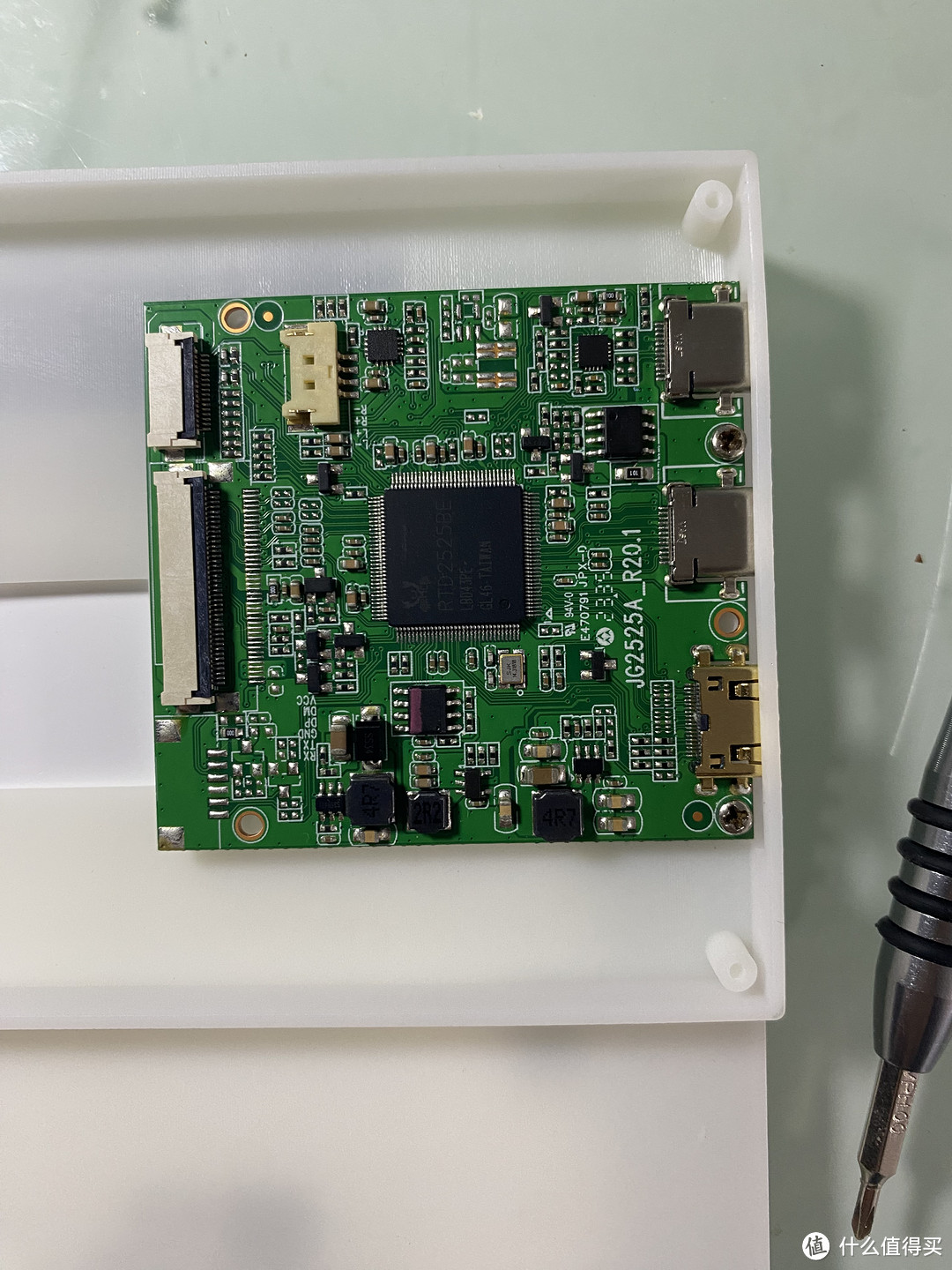

前盖颜色竟然是绿的。。。大板的5个螺丝孔定位比较准确小板的螺丝孔定位不够准,偏了2mm左右,先用螺丝和胶带固定组装完成,前盖还是翘的明显,拿胶带缠了一下,后续再改进总体还不错,厚度不到2cm,比较满意三、总体对比
1.微积木
优点:颜值高图案可自行设计、上手方便、基本不会失败
缺点:费手费时、微积木易脱落、不够轻便
2.3D打印
优点:紧凑轻便、安装简单,玩的爽有成就感
缺点:需要软件基础、需仔细测量设计、可能需要多次修改完善
前后折腾共计花费不到200元,其实也不便宜了,不过其中的乐趣是几个200元也买不到的
以上就是我的折腾经历,供大家参考,祝大家也玩的开心~
