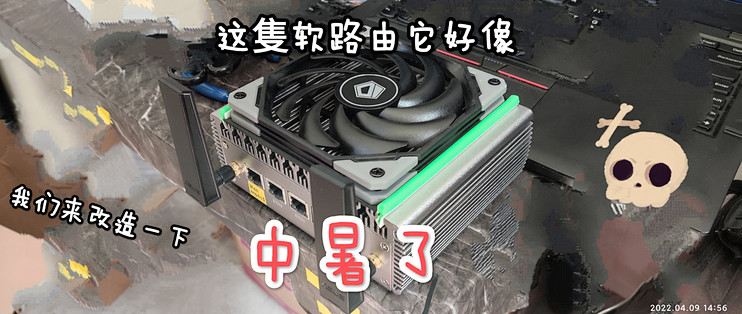

这隻软路由幼仔它好像要中暑了,我们来改造一下,J4125四网口all in one散热改装
有一种冷,叫你妈觉得你冷
有一种热,来自你对它的关怀
作为近年来最热门的软路由方案,从去年的j4125,到今年的n5015(听说搭配2.5g和nvme会比4125热),如果纯作软路由,无疑是浪费性能的,如果有看过我的榨干小主机,all in one系列的话,就知道这些小主机能发挥的能力是非常出众的,但随之而来的,发热也是提高很多。
大鹏所在地深圳,进入6月份室温已经能到30多度了,再过两个月如果不开空调就要开始火爐模式,
我常开的服务是ikuai软路由,openwrt旁路由,adgrund服务,黑群晖,win10,如果连续开着,温度会慢慢升高,待机时可到六十多度,高负荷时到七十度,
这些被动散热的小主机特点就是到了七十就会开始降频,也许可以通过bios控制,但毕竟原生没有散热风扇,性能总会打折扣。
这时,让我想起了华农兄弟
有没有中暑不好说,毕竟它也不会说话,但我是真的想折腾一番
大鹏我买的是这款外观,还是挺喜欢的,有预留位置可以加装wifi天线
先说结论
加了风扇后它表示情绪稳定

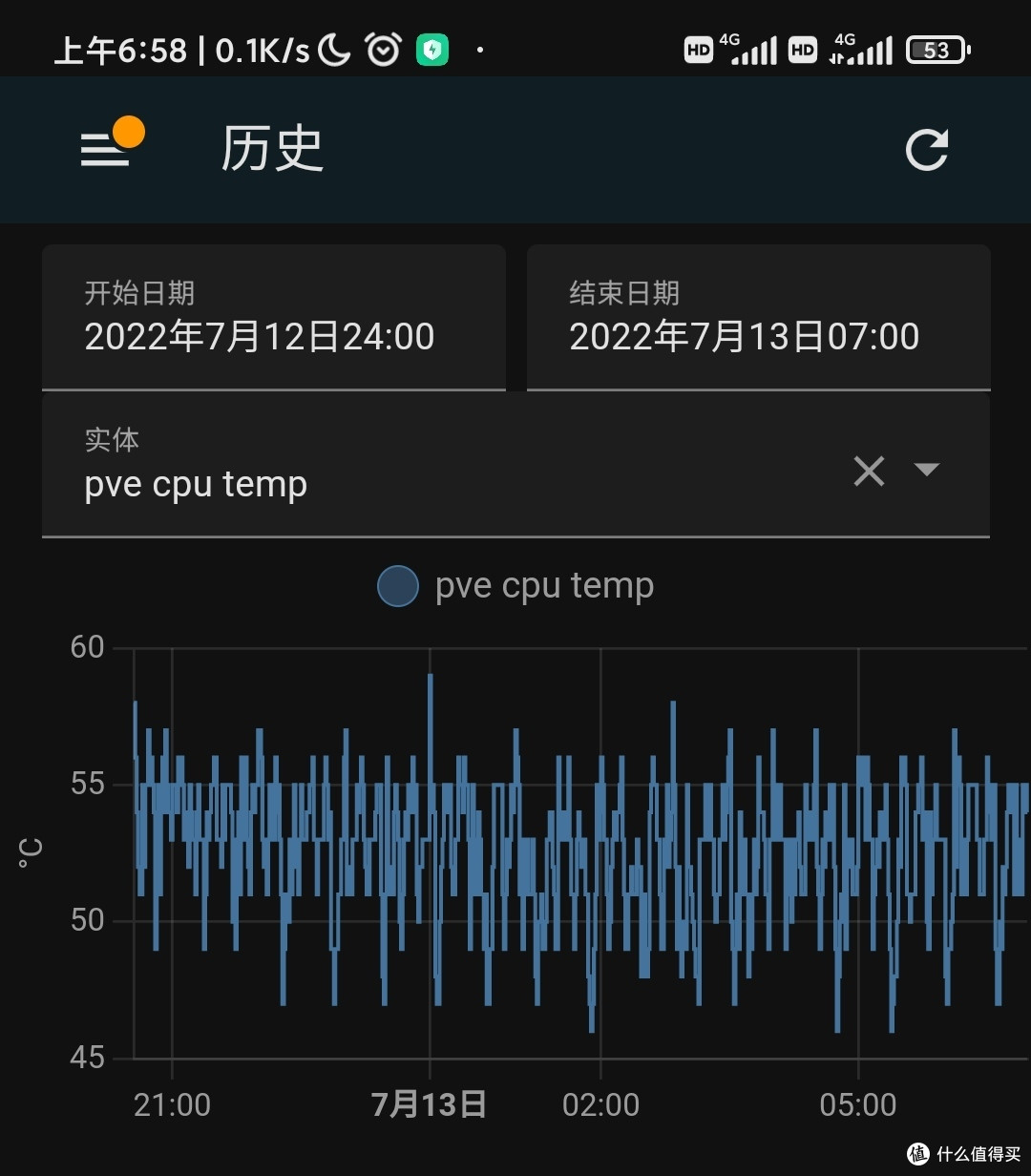

cpu湿度不会超过57度,不过我感觉这温度允许再高一些也没关系,这和温控调试有关系
如下图,
极限情况下的差距明显

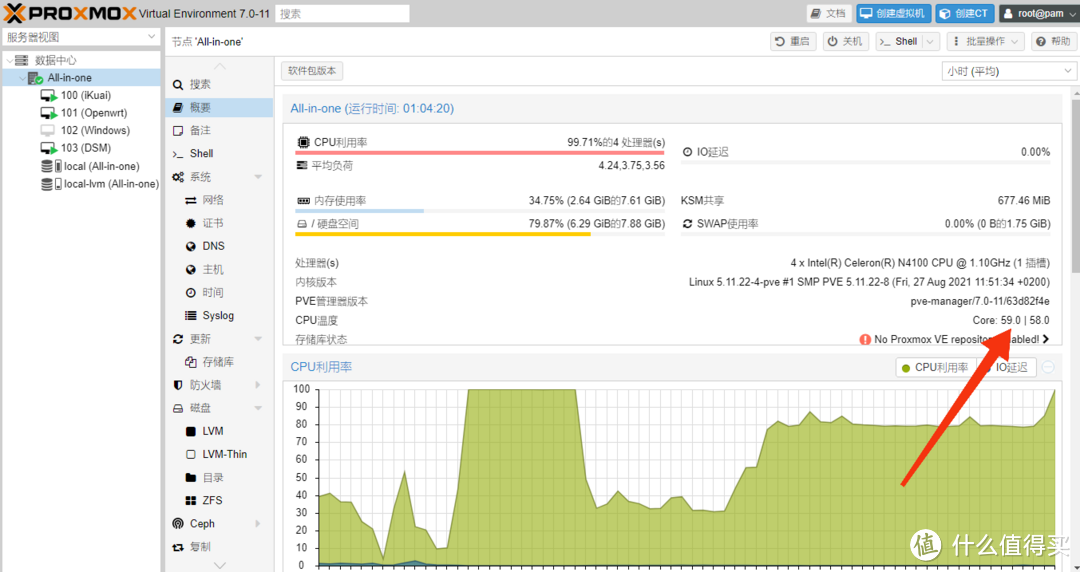

因4125忘留图了,所以下图采用的我之前n4100留的图参考一下,效果类似,希望大家不要抬杠
下图是将cpu跑满测试
散热改装思路
要不要加风扇?
其实这款被动散热的机壳,加J4125的CPU组合上,被动散热在一般的应用上完全胜任,
但作为all in one的宿主机,直通了windows显卡后,它就充当了多媒体播放器的角色了,当长时间进行视频播放,cpu负载会长期处于50%以上,原机散热就成了瓶颈,温度上去后就很难下来,如果没有主动散热能力,会影响性能,
重点是:
CPU倒是不担心,问题是里面跑了黑群晖,要保护硬盘,避免硬盘温度过高,免得造成数据丢失。
结论:
如果不装机械硬盘,我个人还是觉得能抗得住,不用加风扇
风扇常开有必要吗?
没必要,上面说了,平时当软路由,NAS使用其实不热,只是担心负载高时的温升,如
1。用window直通显卡看视频;
2。下载文件,上传文件,bt,百度云,备份之类的;
3。上传新照片视频群晖做人脸识别或转码;
所以这样的应用分析来看,最好能做到了某个温度风扇才开,低于就关闭
网上说的换硅脂能降温吗?
网上有人说有些便宜的方案,采用铝块作为cpu与外壳散热,减少成本,还好我这款是铜块,实在是很沉的铜,但散热垫却是非常普通的蓝色材料,还好我平时会存点垃圾,找到了号称10w的导热能力,虽然不明白,但看材料质感确定是好东西,
换上对比前后,确实是有用的,看cpu的温度记录,日常待机低3度左右,开风扇后的降温会快一些
用什么风扇?
我们先要看小主机的散热部分在哪,一般这种小主机的顶部外壳就是个散热器,所以我们在顶部加风扇即可,如果你的小主机是塑料外壳,那就要想办法抽气出来了。
风扇型状一般是方的,14*14,12*12,还有更小的,
这次加装的风扇,和上次拿你命2022相同,采用了12*12cm尺寸大小的台式主机散热风扇,同样是买了ID牌的12015规格,带PMW4线温控调速,
好处就不多说了,薄,颜值高,可调转速
怎么供电?
供电取决于你选的风扇类型,一般来说是12v或5v的,如果是5v的那很简单,从usb取电就好了,如果是12v的,最简单的可以把小主机的dc供电源,接一个一分二的dc线,分一条给风扇供电。

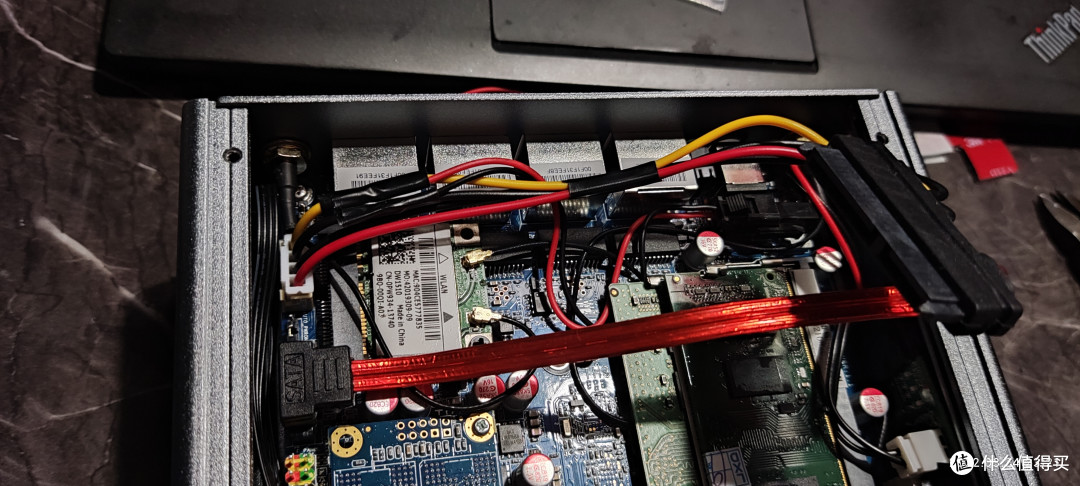

而大鹏选择了最美观的内部取电,从sata12v供电线上并联供电
上吹还是下吹?
我这种外观的小主机,采用了下吹,热量会从散热鳍片吹走,用手放旁边会有明显热风,散热效果很好。
这个取决你的小主机外观,我上一个拿你命2022就是上吹抽气,你可以都试试看哪种降温快。
会不会很吵
这个取决你软路由摆放的位置,如果弱电箱够大,那不影响你作息,
如果要放客厅,风扇全速会让有强迫症的人精神崩溃,一般人其他都可以忽略,除非你放桌上,
那么我的解决方法是不热不开风扇,不够热用低速,
首先用一个这个小温控开关,控制电源开关,到了某个温度才通电,我最后选用的是常开型(意思是电路是常开,不通电),50度
这个规格的温控开关最终实现的效果是,在cpu温度低于60度以下,不通电,风扇不转,温度回到差不多50度时,断电,风扇停
为什么是60度,我的结论是热传导的问题,所以建议你要加装的话,多买几个温度的测试,不同主板不同位置都不一样,太低了会一直开,太高了就不开,因机而异。
上图看到我把温控贴着外壳,其实最后多次实验来看,不需要贴着,随便塞到主板与外壳之间的间隙就行了,这样就不用拆主板了,后期更换调整也方便。

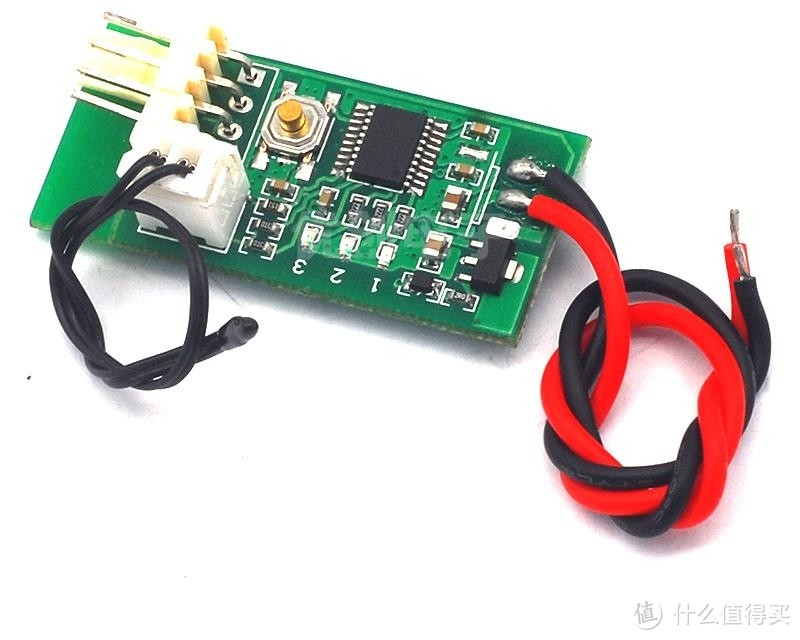

关于调速我是加了个pwm模块,能实现3档调速,当不同温度会出现不同的转速,注意要用有pwm调速功能的风扇才行,普通的风扇只有正负线的是无法用这种pwm调速,只能用另外的电压调速模块
最终实现效果60度以上时,是温控开后,风扇高速转一会,然后中速,低速,最后温度低于45度后,停。
建议:如果不是折腾小能手,就别搞调速,很麻烦,要配合温控的开关温度要反复调试。年轻的朋友装温控控制开关就好,除非你买个模块能支持调速和开关一体的。
最终方案
基于上述的思路,我采取了如下方法
加装薄风扇,12015规格,让总体看上去更协调;
加装温控系统,通过温控开关和pwm模块控制速度;
加装呼吸灯效果LED灯条,对,装逼病又犯了;
总结一下
关于有人会说这点温度其实没问题,别瞎操心
确实,cpu的设计不用担心坏,毕竟也没几个人能用坏过cpu,但如果你与我一样,将小主机不只是做软路由,而是跑all in one,那会带来问题
1。温度过高,会降频影响性能;
2。温度过高不利于机械硬盘的寿命;
如果你只做软路由,放心用,不用加风扇,
如果你是手残档,那买个usb风扇插上也能达到一样的效果,不用太讲究
本文也算是憋了几个月没时间写完,趁着今天出差路上写写,切图不精致请见谅
正常用了3个月了,温度非常满意。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
