拆解报告：HKS华科生65W 2C1A快充充电器

前言

65W充电器是主流轻薄笔记本常用的一个功率，并且很多人在选购笔记本时，也会选购轻薄的笔记本，满足日常使用需求。华科生推出了一款65W 2C1A三口氮化镓快充，采用长条机身设计，支持单口65W输出，并支持5A PPS快充，兼顾笔记本电脑充电和安卓手机快充。

同时这款充电器还具备20W快充，双口同时使用时按照45+12W功率分配，满足手机和电脑同时充电需求，下面就对华科生这款65W充电器进行拆解，看看内部做工用料如何。

华科生65W充电器外观

充电器采用时下热门柱状造型设计，外壳通体白色，表面磨砂抗指纹，整体风格简约。

腰身各面洁白，可方便客户进行差异化设计。

输入端外壳上印有充电器参数

型号：HPA-26N200325CD01

输入：100-240V~50/60HZ 1.5A Max

输出：

C1：5V3A、9V3A、12V3A、15V3A、20V3.25A

C2：5V3A、9V2.22A、12V1.67A

A1：5V3A、9V2A

C1+C2：45W+12W

C1+A1：45W+12W

C2+A1：5V3A

C1+C2+A1：45W+15W

制造商：深圳华科生数字科技有限公司

充电器已经通过了CCC认证。

充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

输出端设有2C1A三个USB接口，均为黑色胶芯，接口旁还印有区别标识方便使用。

测得充电器机身高度为63.79mm。

宽度为41.62mm。

厚度为29.7mm。

和苹果61W充电器对比，体积优势明显。

拿在手上的大小直观感受。

充电器净重约为105g。

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。

测得USB-C2口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

并且具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

最后测得USB-A口支持QC2.0/3.0、AFC、FCP快充协议。

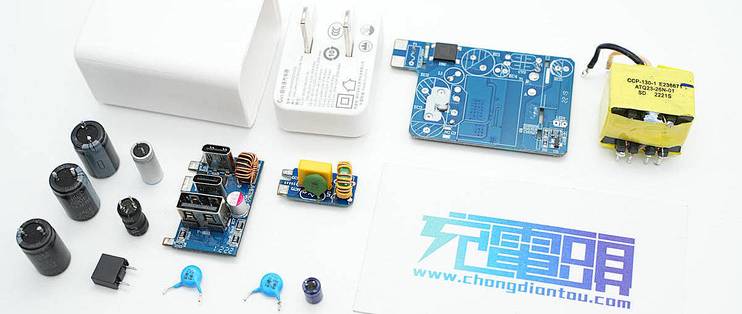

华科生65W充电器拆解

对华科生65W 2C1A快充充电器有了基本了解后，下面继续对其进行拆解，看看用料做工如何。

将输入端外壳拆开，超声波焊接封装，拆解与PCBA模块通过金属弹片接触通电，插脚采用塑料壳和螺丝封装绝缘。

抽出充电器内部PCBA模块，导热垫上印有HANYUTP字样，来自东莞市汉宇热能科技有限公司。

充电器内部PCBA模块正反面均覆盖来自汉宇热能的导热垫，增大散热面积，为PCBA模块降温，变压器与内部元件之间也填充有导热硅胶散热。

使用游标卡尺测得PCBA模块长度约为48.29mm。

PCBA模块宽度约为36.07mm。

PCBA模块厚度约为20.64mm。

PCBA模块由两块小板与主板焊接组成，其中输入端小板焊接共模电感，安规X2电容等器件，输出端小板焊接输出母座以及降压电路，提高充电器空间利用率。

PCBA模块正面一览，近似于常见的三段式结构，顶部为高压滤波电容，中间为开关变压器，变压器右侧为Y电容，底部小板焊接USB母座和二次降压电路。

PCBA模块背面电路极为精简，仅整流桥，氮化镓合封芯片，光耦和同步整流芯片以及对应的外围元件。

通过对充电器PCBA模块的观察发现，华科生65W 2C1A氮化镓充电器采用反激开关电源宽范围输出，USB-C1接口单独一路宽电压输出，USB-C2和USB-A口使用二次降压输出，输出功率智能分配，在USB-C1输出时，USB-C2和USB-A口降为5V输出。下面我们就从输入端开始了解整个充电器的设计与用料。

充电器采用弹片接触供电，输入端焊接一颗保险丝。保险丝后面焊接一块小板用于EMI滤波。

输入端延时保险丝规格为3.15A 250V。

交流输入经过保险丝后送到EMI滤波小板，小板上焊接共模电感，浪涌抑制电阻和安规X2电容。

小板背面焊接安规X2电容放电电阻。

输入端共模电感特写，采用漆包线和绝缘线绕制在绿色磁环上。

安规X2电容规格为0.068μF，来自CHAMPION全鹏。

NTC热敏电阻来自广东志敏电子，HNP系列，冷态电阻3Ω，直径7mm。

PCB正面焊接一颗WRMSB40M整流桥，WRMSB40M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

沃尔德WRMSB40M详细资料信息。

充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

PCB背面焊接一颗同型号的整流桥，整流桥采用半桥连接，并联使用均摊发热，降低温升。

三颗初级滤波电容来自绿宝石，ME系列105℃耐热，规格均为400V 33μF。

差模电感采用热缩管包裹绝缘。

充电器初级主控芯片采用了一颗来自东科的合封氮化镓芯片DK065G，是一颗内部集成了650V氮化镓开关管的准谐振反激开关电源功率芯片。DK065G采用谷底开通以降低开关损耗，最高支持250kHz开关频率，待机功耗低于50mW，采用DFN8*8封装，适用于PD快充，电源适配器等应用。

用于反激RCD吸收电路的二极管和限流电阻。

为主控芯片供电的滤波电容，来自永铭，规格为100V 4.7μF。

变压器采用ATQ23磁芯，次级采用多层绝缘线。

用于反馈调节输出电压的EL1018光耦。

两颗蓝色Y电容来自东莞成希电子。

同步整流芯片来自东科，丝印100R10M，实际型号为DK5V100R10M，是一款零外围的同步整流芯片，内置100V耐压，10mΩ导阻的同步整流管，支持CCM，DCM和QR运行模式，可直接替代肖特基二极管，提升电源转换效率。

输出滤波电容来自绿宝石，BC系列固态电容，规格为680μF 25V。

输出端小板焊接降压电路和USB母座。

将输出小板拆下，小板背面焊接一颗协议芯片，VBUS开关管和同步降压芯片，PCB镂空放置降压电感，降低厚度。

小板正面焊接一颗协议芯片和VBUS开关管，以及电流取样电阻和滤波电容。

用于USB-C1接口的协议芯片来自英集芯，型号为IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

英集芯IP2723T资料信息。

充电头网通过拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

用于USB-C1接口的VBUS开关管，丝印S4480。

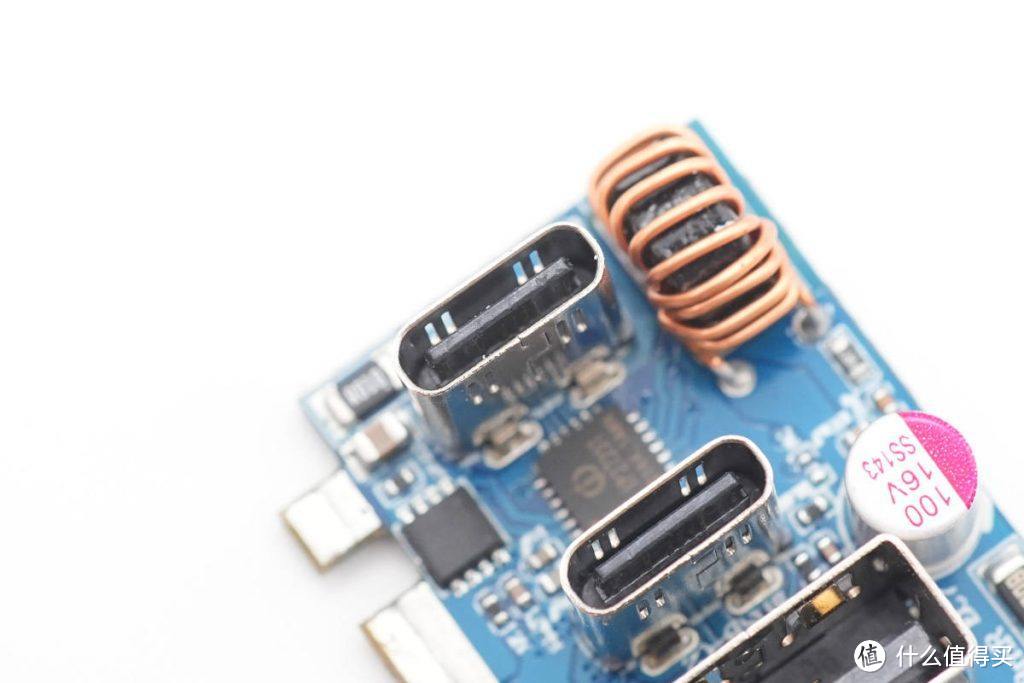

USB-C1母座特写。

USB-C2和USB-A口的协议芯片采用云矽半导体XPD767，这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本，具有TSSOP-20和QFN20封装。

其中XPD767内部集成的VBUS管和检流电阻用于USB-C2口输出，外置的VBUS开关管和电流取样电阻用于USB-A口过流保护和输出控制。
